Как снять вентилятор печки для замены на ваз-2114: видео, фото

Замена моторчика (вентилятора) отопления

Когда причина, по которой не работает вентилятор печки на ВАЗ 2114 выявлена, необходимо приступать к её устранению. На рынке представлено достаточное количество вентиляторов в разных ценовых категориях: от дешевых китайских моделей, качество и срок службы которых под большим вопросом, до надежных и долговечных вариантов, чья стоимость на порядок выше.

Как свидетельствуют отзывы владельцев четырнадцатых ВАЗов, оптимальным вариантом в плане соотношения цены и качества являются вентиляторы Luzar. Актуальная стоимость которых, на сегодняшний день, составляет порядка 1200 рублей.

Снять вентилятор печки на ВАЗ 2114 достаточно просто — он находится в специальном контейнере, расположенном перед лобовым стеклом в капотном отделении. Из инструментов нам потребуется лишь отвертка и набор ключей. Рассмотрим алгоритм действий, по которому выполняется замена вентилятора печки на ВАЗ 2114:

В первую очередь отсоединяем минусовую клемму от аккумулятора;
В салоне четырнадцатой под приборной панелью расположен плюсовой провод питания моторчика, его необходимо разъединить;
Перебираемся под капот четырнадцатой. Крышка кожуха вентилятора крепится двумя винтами, их необходимо выкрутить;
Снимаем «массу» моторчика, для этого нужно открутить гайку, которая фиксирует её к корпусу кожуха отопителя снизу;
Открываем кожух и выкручиваем два винта, которые фиксируют вентилятор;
Далее выкручиваем винты, которыми к корпусу перед ветровым стеклом прикреплены решетки воздухопритока. Снимаем их;
Теперь можно выполнить снятие моторчика печки на ВАЗ 2114, так как все его крепления были демонтированы. Вентилятор одет на расположенный на корпусе зацеп — подвиньте его на себя и приподнимите;
После того как моторчик снят с зацепа, вам потребуется провернуть его на 90 градусов, чтобы он беспрепятственно вышел из кожуха, и вынуть его.

Замена моторчика печки на ВАЗ 2114 выполняется аналогичным образом в обратном порядке. Как вы видите, ничего сложного тут нет, и все ремонтные работы без проблем можно выполнить в домашних условиях. Удачной вам езды!

Приветствую вас друзья на сайте ремонт авто своими руками. При наступлении холодов поездки в автомобиле доставляют мало удовольствия.

Единственная надежда, что можно прогреть машину и включить обогрев. Но вот неудача — перестал работать вентилятор печки.

Естественно, в этом случае об эффективном прогреве салона и речи быть не может. Единственное спасение — ремонт устройства.

Где находится моторчик печки на ВАЗ 2114?

Как и в большинстве моделей автомобилей моторчик с вентилятором печки на «четырке» располагается в подкапотном пространстве за моторным щитом, ближе к лобовому стеклу. В случае с 2114 он расположен прямо по центру. На фото ниже показано его точно расположение со снятым защитным кожухом.
Вентилятор печки на ВАЗ 2114 может издавать посторонние звуки из-за сухих листьев, попавших в корпус узла. Очистку печки от грязи и постороннего мусора стоит делать перед каждой осенью. Это серьезно увеличит срок службы прибора. Поняв, где находится моторчик печки на ВАЗ 2114, можно приступать к его демонтажу.
Перед тем как снять моторчик печки убедитесь, что в него не попали посторонний мусор и листья. Повышенный шум работы часто вызван из-за такой мелочи. Свист и скрипы при вращении крыльчатки означает отсутствие смазки. При установленном узле обработку смазкой можно провести с помощью баллончика с солидолом или WD-40. При полном отсутствии признаков «жизни» агрегата можно приступать к его снятию.

Проверка

Чтобы убедиться в том, что причиной неисправности системы отопления выступает именно моторчик, следует провести простую, но показательную процедуру:

Заведите автомобиль;
Включайте поочередно первую, вторую и третью скорости печки;
В случае отсутствия звуков, демонстрирующих начало работы вентилятора, моторчик вышел из строя;
Если вентилятор не включался на 1 и 2 режиме скорости, но заработал на 3, тогда причиной неполадки может выступать переключатель или дополнительный резистор.

Причины поломки

Моторчик может не работать по нескольким причинам. Каждая из них требует отдельного рассмотрения. Потому предлагаем вам ознакомиться с возможными причинами отказа в работе вентилятора в нашей таблице.

Причина

Важно знать

Перегорел предохранитель
За печку отвечает предохранитель F7 с напряжением 30А. Заменить его не сложно, но основная проблема кроется в возможном возникновении короткого замыкания

Этот предохранитель отвечает за подсветку в бардачке, омыватель фар, прикуриватель, подогрев зеркал. В случае его неисправности, все указанные приборы перестанут работать
Отсутствует контакт в монтажном блоке
Это распространенная проблема для автомобилей, которая возникает в результате окисления контактов или потери прочности соединения
Залипает реле зажигания
Отопитель включается только после прогрева автомобиля. Потому рекомендуется проверить состояние реле зажигания в случае неработающего вентилятора. При необходимости замените реле
Печка включается только на 3 скорости
1 и 2 скорость включаются за счет дополнительного резистора, а при 3 режиме ток идет прямо на моторчик. В этой ситуации следует заменить дополнительный резистор или проверить его контакты
Сломался переключатель печки
Тут речь идет о проблемах с электрической целью или предохранителем. Для проверки их состояния можно воспользоваться контрольной лампой
Проблемы в конструкции моторчика
Если с переключателем и током все нормально, но вентилятор не реагирует, следует проверить уровень перегрева мотора, его контакты с массой или щетки на предмет залипания

Это интересно: Диагностика форсунок — как самостоятельно проверить: пошаговая инструкция В зависимости от возникших неприятностей, вам может потребоваться замена вентилятора. Поменять моторчик не сложно, хотя для этого следует обладать определенной сноровкой или хотя бы минимальным опытом в работе с электрооборудованием вашего автомобиля.

Первоочередное действие при замене моторчика печки — это отключение аккумулятора.

Расположение моторчика

Износ подшипников

Признаком износа подшипников электродвигателя вентилятора является характерный гул. На начальном этапе неисправности это явление обычно никак не влияет на работу устройства, но со временем оно обязательно выльется в более серьезную проблему. Поэтому, заметив, что гудит вентилятор печки ВАЗ-2115, поспешите смазать подшипники.

Износ щеток и разрушение коллектора

Щетки подводят электрический ток к якорю электродвигателя. Они выполнены из графита и, естественно, подвержены износу. Если электродвигатель работает в обычном режиме, их может хватить на 50-70 тыс. км пробега. Однако влияние различных негативных факторов сокращает срок службы последних в несколько раз.

Разрушение коллектора чаще всего является следствием износа или перекашивания щеток. Восстановить этот элемент достаточно проблематично даже для специалиста, поэтому, если подобная проблема обнаружилась, то для ВАЗ-2115 замена вентилятора печки станет неизбежной.

Обрыв или замыкание обмоток

С обмотками дело обстоит еще сложней. Если неисправность коллектора можно выявить визуально, то здесь придется замерять сопротивление на разных участках, да и то не факт, что после обнаружения проблемы ее удастся устранить путем перемотки. Лучший вариант в этом случае для ВАЗ-2115 – замена вентилятора печки. К тому же новое устройство обойдется не так и дорого. Электродвигатель с крыльчаткой стоит порядка 1100 рублей, с кожухом – 1300 рублей.

Как снять вентилятор с печки ваз 2114?

Для этого необходимо знать где именно он находится. Вентилятор размещен в специальном контейнере, который находится в капоте транспортного средства в районе лобового стекла.

Для снятия вентилятора вам понадобится обыкновенная отвертка и элементарный набор ключей. Ознакомимся с пошаговым снятием вентилятора:

1. Следует найти плюс провода оборудования. Проведите его отсоединение;
2. Поскольку крышка кожуха закреплена винтами, проведите их полное отсоединение;
3. Снимите кожух, и открутите винты;
4. Открутите винты, которыми закреплены решетки воздухопритока;
5. Снимите моторчик ваз 2114, для этого придется его немного придвинуть на себя и приподнять;
6. После снятия моторчика, поверните его на 90 градусов. Это необходимо для его вынимания из кожуха и его снятия.

Как видно, замена не такое и трудное дело. Поэтому указанные работы легко сделать самостоятельно.

Механизм работы оборудования

Вентилятор регулирует поток воздуха, который будет циркулировать в салоне авто. Он имеет несколько положений заслонок, которые могут быть направлены в сторону отапливания ног, стекла или пассажирскую часть салона.

1. Для подачи тепла в салон машины необходимо корректировать подачу теплового воздуха путем закрытия и открытия краника.
2. Путем данных действий происходит поступление охладительной жидкости в радиатор что способствует образованию тепла. Печка работает при максимальном показателе жидкости охлаждения при полностью нагретом моторчике, который составляет около ста градусов.
3. При переключении печки на разные скоростные режимы происходит регулирование скоростного вращения вентилятора.
4. В салоне авто имеются специальные перегородки с помощью которых можно проводить Основные первопричины поломки печки ваз 2114.

В случае возникновения неисправностей, причину следует искать в следующем:

Вышел из строя предохранитель;

Самая актуальная причина. Неисправный предохранитель работает неполноценно, что может стать основной причиной поломки всей системы отопления транспортного средства. Нередко причиной перегорания предохранителя является короткое замыкание. Для определения указанного недостатка придется полностью разобраться в работе предохранительной цепи.

Плохой контакт во внутренней части монтажного блока;

Плохой контакт монтажного блока

Основной причиной указанной неисправности считается окислевшаяся проводка. Решение проблемы имеется: достаточно пересмотреть провода, соединенные перед монтажным блоком и возможно потребуется замена.

Реле зажигания вышло из строя;

Происходит в результате залипания реле зажигания. Неприятность выявляется элементарно. В этом случае вентилятор работает неполноценно, шумит эффективность выражена только при полном прогреве двигателя. Для устранения указанной поломки необходима замена реле.

Неработоспособность скоростных режимов печки;

Обнаруживается при работе вентилятора на максимальном режиме, который шумит. В этом случае необходимо оценить работу резистора отопления. Если он пришел в негодность поможет замена. Такова уж конструкция отопительной системы. На 1-2 режиме оборудование работает при помощи добавочного резистора, и лишь 3 включается напрямую от аккумулятора.

Замена

Поменять вышедший из строя агрегат не сложно. Придерживайтесь определенных правил и последовательности ваших действий, чтобы добиться желаемого результата.

Отключите минусовую клемму с аккумуляторной батареи.
Поднимите капот и в подкапотном пространстве отсоедините все крепежные болты, которые удерживают пластиковую накладку.
Накладку пока что можно убрать в сторонку, дабы она не мешала работе.
Снимите уплотнительную резинку, которая также имеет свое место в подкапотном пространстве.
Снимите защитный кожух моторчика вашего отопителя. Так вы добрались до искомого объекта и можете приступать к замене.
По бокам мотора располагаются два болта, которые удерживают ваш вентилятор.
Теперь переходите в салон, снимайте панель со стороны водителя. Там располагается плюсовой штекер, который обязательно отсоединяется.
Далее ищите минусовой провод. Он удерживается на одной гайке, которую следует открутить.
Отсоединенные провода заводятся в отверстие корпуса вашего автомобиля, пропуская через уплотнительную резинку.
Извлеките поврежденный моторчик. Для этого его нужно повернуть и вытащить через правую сторону.

Как видите, извлечь устройство не сложно. Изучив состояние мотор-вентилятора, можно сделать вывод относительно необходимости его замены. Порой автовладельцы обходятся простым ремонтом щеток или заменой предохранителей.

Цена вопроса

Советуем выбирать качественный моторчик для замены, чтобы потом не возникало проблем с его работоспособностью.

Сам моторчик обойдется вам примерно в 500 рублей, а за устройство в сборе придется заплатить около 1000 рублей. Какой вариант предпочтительнее для вас, решайте сами.

Замена моторчика печки ВАЗ 2115 своими руками

Когда шумит моторчик печки ваз 2114, 2109 или он вообще перестал работать — следует его заменить.

Где находится моторчик печки ВАЗ 2109 2114? Находится он между моторным щитом и лобовым стеклом, в том же отделе где стоит монтажный блок. Открываем капот и можем увидеть кожух корпуса моторчика печки.

Первым делом снимаем кожух корпуса вентилятора печки.

После снятия кожуха скорее всего увидим кучу листвы вокруг корпуса. Убираем листву и весь мусор для того, чтобы он не упал в воздуховод при снятии моторчика печки.

Откручиваем крестовой отвёрткой два болта крепящих корпус вентилятора печки к моторному щиту.

Отсоединяем плюсовой провод и откручиваем провод массы моторчика печки. Находятся они под панелью, ближе к середине моторного щита.

В умных книжках написано: для того, чтобы достать моторчик печки — поверните его на 90 градусов и достаньте. Но на практике, почему-то у меня это ни разу не получилось. Я просто разделял корпус на 2 части и доставал их по очереди. При разделении корпуса моторчика печки пополам на морозе — защёлки могут треснуть, так, что делать это лучше в теплом гараже. Для располовинивания нужно разъединить 3 защёлки и снять соединительную резинку, которая находится со задней стороны. Так же снимите уплотнительный поролон между корпусом печки и воздуховодом.

Крышка моторчика печки крепится к корпусу двумя железными скобками, отцепив, которые, можно его поменять. Не потеряйте их! На одной скобке моторчик будет постоянно болтаться, гудеть и свистеть.

Откручиваем крестовой отверткой два болта и достаём мотр из корпуса.

Сбор происходит в обратном порядке. Помните, что чем плотнее корпус печки прижат к воздуховоду и, чем плотнее соединены половинки корпуса, тем сильнее будет поток воздуха.

Причины неисправности

Нюансов того, что мотор отопителя стал работать плохо, может быть много. Среди них — две основные, которым может помочь небольшой ремонт, а не полная замена вентилятора. Вполне могут износиться щетки коллектора. Сами же щетки, в свою очередь, могут «прогрызать» у коллектора медные ламели, из-за чего тот не желает работать, моторчик отопителя «замолкает».

Хоть это бывает довольно редко, но могут поскрипывать или посвистывать латунные втулки подшипников скольжения. Ремонт производится путем обычного смазывания, хотя обычно это помогает ненадолго, рано или поздно электродвигатель нужно будет поменять. Так что, если уж вам все равно придется добираться до вентилятора печки, возможно, полная его замена будет лучшим выходом. К тому же — экономией вашего времени.

Важные моменты

Чтобы ремонт печки пошёл максимально быстро, а его результаты не разочаровали автовладельца, следует придерживаться приведённых ниже правил:

При снятии старого мотора его обязательно следует повернуть. Если этого не сделать, часть его крепления может сломаться и застрять в торпеде, точнее — в крепёжной скобе. И добраться до застрявшего фрагмента будет не так-то просто.
Затягивая крестовой отвёрткой крепёжные винты, нельзя прилагать слишком больших усилий: они мелкие, так что резьбу в их гнёздах легко сорвать.

Как показывает практика, замена мотора не представляет особой сложности даже для начинающего автолюбителя, если он хотя бы раз в жизни держал в руках гаечный ключ и отвёртку. Вся процедура занимает минут 40–50 максимум. Главное — не переусердствовать с затягиванием крепежа, и всё будет в порядке.

Для принудительного создания потока воздуха в системе обогрева салона используется вентилятор с приводом от электродвигателя. Благодаря этому вентилятору эффективность работы отопителя повышается.

Из всей конструкции печки вентилятор – самый сложный элемент, поскольку в нем используется электродвигатель. Сам электромотор – постоянного тока с возбуждением от постоянных магнитов. Несмотря на конструктивную простоту, моторчик постепенно изнашивается и прекращает работать или функционирует неправильно, что сказывается на работоспособности отопителя салона.

Основные причины неисправности

Чаще всего система перестаёт нормально функционировать по следующим причинам:

Не работает предохранитель F-7 с напряжением 30-А. Предохранитель также отвечает за работу прикуривателя, омывателя фар, подсветки в бардачке, поэтому выявить эту неисправность несложно.
Окисление контактов на моторном блоке.
Реле зажигания залипает. Если моторчик печки начинает работать только после прогрева двигателя, значит, причина в неисправном реле.
Выход из строя резистора. Этот элемент отвечает за работу печки на разных режимах. Если моторчик включается только на 3 режиме, то резистор неисправен и его нужно заменить.
Перегорел сам моторчик отопителя.

Когда вентилятор отопителя подлежит замене

«Приговаривать» к замене данный агрегат на автомобиле ВАЗ 2114 следует не только в случае его полного бездействия, являющегося следствием:

замыкания обмотки якоря на «массу» или ее обрыва;
износа коллектора;
зависания щеток.

Осмотру и вполне вероятно дальнейшей утилизации подлежит и электромотор, якорь которого вращается достаточно медленно на любой скорости по причине:

окисления/загрязнения коллектора;
межвиткового замыкания обмотки якоря;
износа подшипников и посадочных мест под опоры качения.

К сведению. В случае замыкания обмотки якоря электромотора сразу же перегорает предохранитель F7, одновременно отвечающий за прикуриватель, подсветку бардачка и обогрев заднего стекла.

Как заменить вентилятор

На ВАЗ-2114 замена вентилятора печки не вызовет никаких трудностей. Особенно если вы уже демонтировали неисправное устройство. Первым делом вентилятор необходимо проверить. Для этого положите его на ровную поверхность и подведите к разъему два провода от аккумуляторной батареи. Электромотор запустился? Тогда подключите устройство к «родному» разъему проводов, идущих в моторный отсек из салона. Включите зажигание, а потом переключатель режимов. Проверьте, работает ли вентилятор во всех его положениях. После этого поместите электродвигатель на его место и закройте кожухом. Прикрутите кожух к корпусу отопителя. Подключите провода питания. Дополнительно проверьте работу устройства.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

Принцип работы отопителя

Сам по себе отопитель тепло не производит. В качестве его носителя используется нагретая охлаждающая жидкость, поступающая в радиатор печки. В процессе теплообмена воздух внутри устройства нагревается и начинает проникать в салон по специальным патрубкам.

Однако естественной циркуляции для прогревания внутреннего пространства автомобиля недостаточно. Подачу теплого воздуха под напором осуществляет как раз таки вентилятор. Именно благодаря ему салон машины прогревается за считанные минуты.

Вентилятор печки ВАЗ-2114 – это обычный электродвигатель постоянного тока, питающийся от бортовой сети автомобиля. Воздушный поток создается при вращении цилиндрической крыльчатки, насаженной на вал якоря.

Управление вентилятором осуществляется при помощи специального переключателя, расположенного на панели управления. Он имеет четыре положения, соответствующие режимам его работы: режим «ВЫКЛ» и три скорости. Чем больше скорость вращения крыльчатки, тем сильнее поток воздуха, подаваемого в салон.

Как заменить моторчик печки ВАЗ-2114 своими руками

Тёплый салон — залог хорошего и комфортного передвижения на автомобиле. Неработающая печка может не только доставить дискомфорт, но и стать аргументом против дальнейшего передвижения на автомобиле вообще. Одно дело, когда вы пришли в гараж, заметили неработающий отопитель и отказались на время поломки от дальнейших перемещений на автомобиле, но вот если эта поломка застигла вас в дороге, до ближайшего сервиса далеко, а ехать на машине с неработающим отопителем салона не представляется возможным, т. к. лобовое стекло покрывается инеем и дальнейшее перемещение становится аварийно опасным. Тогда остаётся либо перевозка автомобиля при помощи эвакуатора, либо попытаться починить своими руками.

Внешний вид моторчика вентилятора печки ВАЗ 2114

Как провести диагностику работоспособности отопителя ВАЗ-2115

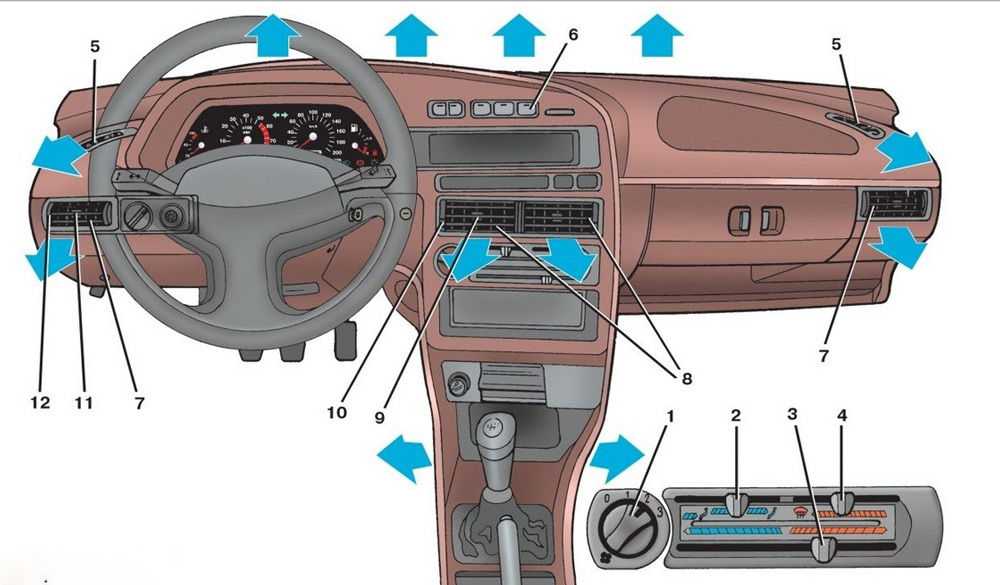

Включить переключателем 1 первую, после чего вторую и третью скорости.
