Датчик давления масла умз 4216. самостоятельная диагностика и замена датчиков давления автомобилей газ. датчик давления масла умз 4216

Как самостоятельно произвести замену в моторах ЗМЗ 405, 406, 409

шлицевая отвёртка;
ключи на 17 и на 22;
автомобильный герметик;
сухая тряпка;
маркер.

Отсоединяем от АКБ провод массы.
Шлицевой отвёрткой откручиваем винт, прижимающий наконечник провода питания датчика давления. Отсоединяем провод.

Видео: замена датчика давления масла на автомобиле «Газель»

Решитесь ли вы на самостоятельную диагностику и замену датчиков, или прибегнете к помощи специалистов — неважно. Главное — быть уверенным в том, что система смазки работает в штатном режиме и иметь тому подтверждение в виде нормальных показателей соответствующих приборов, нежели рассчитывать на то, что все обойдётся

Почему горит лампа давления масла?

Причин проблемы может быть несколько:

Самая распространенная — недостаток моторной жидкости в поддоне. Если ваше транспортное средство используется постоянно, то следует периодически уделять время контролю уровня смазывающей жидкости в системе. Кроме того, следует произвести проверку мотора на предмет отсутствия масляных пятен, ведь если смазка уходит, то места утечек следует ликвидировать.
Эксплуатация некачественного маслофильтра. На практике масляное голодание двигателя и ухода ММ в картер чаще всего наблюдается в транспортных средствах, на которых установлен некачественный фильтрующий элемент.
Поломка датчика давления либо обрыв проводки. Если произошел обрыв проводов в системе проводки либо замыкание, то это может стать причиной срабатывания самой лампы без повода. При выходе из строя непосредственно самого датчика лампа как раз будет срабатывать при перегазовке и изменении давления в системе.
Поломка редукционного клапана. При сниженном уровне давления в системе клапан находится в закрытом положении, но если этот элемент заклинил, в открытом положении то давление будет недостаточным. Это может спровоцировать включение датчика давления.
При засоренной сетке маслонасоса датчик также будет сообщать водителю о неисправности. Чаще всего сетка забивается в результате попадания на нее грязи, пыли и прочих засоряющих частиц. Избавиться от этого можно только путем замены сетки, а также промывки двигателя и залива новой моторной жидкости.
Поломка маслонасоса. При выходе из строя этого элемента может произойти замыкание контактов регулятора. Если сам регулятор исправен, то необходимо произвести диагностику маслонансоса с последующей его заменой при необходимости.

При замене расходного материала нужно учитывать несколько требований. Во-первых, качество смазывающего вещества должно соответствовать требованиям двигателя, в который оно заливается. При несоответствии каких-либо характеристик могут возникнуть последующие проблемы в эксплуатации. Кроме того, смазка должна быть недешевой и желательно качественной, чтобы обеспечить надежную работу агрегата. Перед заливом необходимо осуществить промывку ДВС, чтобы выгнать из него все отложения и грязь.

Методы проверки давления масла

Контроль над давлением масла в моторе осуществляется с помощью специального датчика, который сигнализирует о снижении давления ниже допустимого значения. На панели приборов загорается контрольная лампа, что служит сигналом для водителя о необходимости проверить давление двигателя. В некоторых случаях отсутствие давления масла может стать причиной перегрева мотора. По этой причине водители должны дополнительно знать, как проверить давление в системе охлаждения двигателя.

Для контроля давления масла в моторе используют два основных способа:

По внешним признакам без манометра.
При помощи манометра с переходным штуцером.

Каждый из этих способов проверки давления масла в двигателе представлен на видео, в учебных пособиях и брошюрах по подготовке специалистов на СТО и ремонтных мастерских.

Проверка давления масла без манометра

Манометр не всегда может оказаться под рукой, поэтому существует простой и быстрый способ проверить давление масла в моторе при помощи подручных средств и одного помощника. В этом случае проверяют наличие давления, достаточного для продолжения движения транспортного средства. Чтобы проверить давление в двигателе без манометра следует выполнить следующие операции:

Открыть капот и проверить уровень масла в картере при помощи щупа.
Отсоединить штатный датчик давления масла и выкрутить его.
Скинуть провода с катушек зажигания.
Вращать при помощи электростартера коленвал мотора.
В процессе вращения контролировать наличие или отсутствие струи масла из штатного места для установки датчика давления.

Наличие струи масла является признаком поломки датчика, поэтому есть возможность продолжить движение до ближайшей СТО. Отсутствие следов смазочных материалов является прямым признаком полного прекращения их подачи в двигатель. Соответственно продолжать движение собственным ходом на автомобиле запрещено.

Проверка давления масла с помощью манометра

Для проверки давления масла с помощью манометра потребуется купить или изготовить специальный переходной штуцер. Он обеспечит герметичный переход со штатного места установки датчика давления к манометру. Последовательность выполнения операций будет иметь следующий вид:

Запустить мотор машины и прогреть его до рабочей температуры.
Заглушить мотор и вынуть ключи зажигания.
Демонтировать датчик давления масла.
Установить на штатное место датчика переходной штуцер.
Подключить к переходному штуцеру манометр.
Проверить герметичность соединений манометра и штуцера визуальным контролем.
Запустить силовой агрегат, прогреть его до номинальной температуры.
Снять показания манометра при функционировании мотора на холостом ходу.
Снять показания манометра при функционировании мотора с частотой вращения вала порядка 5400 оборотов в минуту.
По окончании контроля давления масла, следует отсоединить штуцер и смонтировать датчик на штатное место.

Для исправного и прогретого до номинальной температуры мотора без нагрузки, давление масла составляет не менее 2 бар. При работе силового агрегата с частотой 5400 оборотов в минуту давление масла находится в диапазоне 6,5 бар – 4,5 бар. При давлении масла ниже установленных значений, мотор нуждается в срочном капитальном ремонте. В случае превышения давления масла, при работе двигателя под нагрузкой, высокая вероятность поломки редукционного клапана. Более подробно узнать, как проверить давление масла в двигателе можно на видео.

Обзор ДДМ

Указатель давления масла является неотъемлемым элементом любого современного мотора. Для начала предлагаем разобраться в том, какие существуют виды, а также каков принцип работы устройства.

Виды

На сегодняшний день автомобильные ДДМ могут быть двух видов:

Электронный указатель давления масла, который также часто называется аварийным. Это устройство может функционировать в нескольких режимах — либо режим «да», либо «нет». По сути, датчик аварийного давления масла не позволяет выдавать точные показатели о функционировании системы. Такое устройство может только сообщить водителю о том, что в силовом агрегате полностью пропало давление рабочей жидкости. Устройство, которое стоит в моторе, предупреждает автомобилиста благодаря контрольной лампе — если она загорелась на панели приборов, то этот элемент схемы необходимо поменять либо проверить работоспособность системы.
Механический указатель давления масла. Такое устройство, в отличие от электронного аналога, при подключении позволяет точно определить уровень давления жидкости. Оповещение водителя осуществляется с помощью контрольной лампы, а также шкалы, которая стоит на приборной панели.

Механический датчик в демонтированном виде

В зависимости от транспортного средства, может применяться сразу два вида регуляторов. Благодаря этому у водителя есть возможность контроля точного уровня параметра в системе, а также немедленного реагирования в случае появления проблемы.

Принцип работы электронного и механического датчиков давления масла

Принцип работы датчика давления масла зависит от его типа, поэтому рассмотрим каждый процесс по отдельности. К примеру, выносной электронный ДДМ по своей конструкции более простой, в отличие от механического, соответственно, вероятность того, что цифровой регулятор выйдет из строя, очень низка. Основным предназначением цифрового ДДМ является проверка давления, а также передача на контрольный щиток, расположенный в салоне авто информации о том, что давление пропало.

По своей конструкции, цифровой ДДМ, который находится в двигателе, состоит из таких компонентов:

корпус;
мембрана;
контакты;
а также устройство толкателя.

Электронный регулятор в снятом виде

Цифровой датчик давления масла должен быть подключен к бортовой сети авто. В частности, речь идет об участке цепи, где также находится аварийный индикатор. Когда цифровой ДДМ не работает, то есть двигатель отключен, его мембрана выпрямлена, устройство толкателя задвинуто в исходную позицию, а сами контакты замкнуты. Если в таком состоянии вы решите осуществить подключение цифрового ДДМ, то расположенный на участке цепи индикатор аварийного давления начнет функционировать — он горит, мигает и моргает.

Соответственно, когда мотор начинает работу, при запуске агрегата, лампочка горит всегда в самом начале. При пуске ДВС в системе появляется давление рабочей жидкости, которое, в свою очередь, начинает воздействовать на мембрану. Этот элемент начинает взаимодействие с устройством толкателя, которое размыкает контакты. В том случае, если параметр начинает снижаться, контакты цифрового ДДМ опять замкнутся — в этот момент на панели приборов горит, мигает или моргает аварийная лампа. Следует отметить, что если само устройство ломается, то лампа мигает, моргает или просто горит.

Что касается двухконтактного аналогового механического устройства, то такой девайс имеет более сложную конструкцию. Механический датчик давления масла, кроме мембраны, корпуса и устройства толкателя, в своей конструкции также имеет ползунок и нихромовую обмотку. Помимо этого, двухконтактный аналоговый механический датчик давления масла также имеет в своей конструкции несколько компонентов. Необходимо учитывать, что при выходе из строя данных компонентов или их некорректной работе регулятор будет демонстрировать неверную информацию на приборной панели авто либо вовсе выйдет из строя.

Конструкция датчика давления моторной жидкости

Что касается принципа работы двухконтактного или любого другого механического устройства, то он также немного другой. Данные на стрелочный указатель поступают в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В том случае, если моторная жидкость будет воздействовать на мембрану под давлением, она начинает приводить в действие устройство толкателя. В конечном итоге данные от этого компонента передаются на узел изменения уровня сопротивления, а непосредственно данные о давлении переходят на стрелочный индикатор на контрольном щитке.

Проверка электрического датчика давления масла

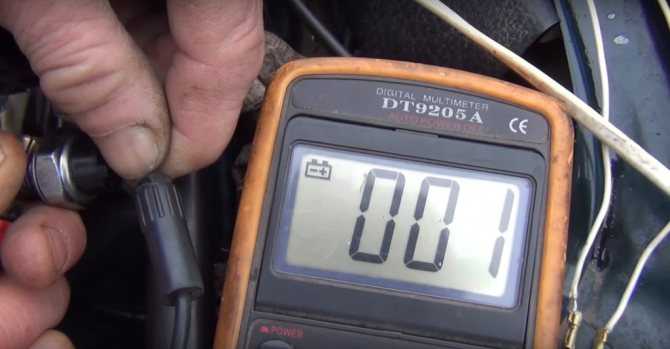

Проверка датчика мультиметром

Электронные датчики давления масла, используемые, как на иномарках, так и отечественных авто, в частности, на автомобилях ВАЗ-2114 и других современных «Ладах», проверить несложно. Их устройство аналогично тому, где используется реостат, однако они попросту размыкают цепь при определенном давлении. Соответственно, его проверка еще проще. Для этого нужно:

Установить мультиметр в режим «прозвонки» (разрыва) электрической цепи.
Обеспечить герметичное соединение воздушного насоса и входного (чувствительного) отверстия, куда подается воздух. Тут аналогично необходимо обеспечить качественную герметизацию, поскольку от этого напрямую зависит результат эксперимента.
Один щуп мультиметра установить на центральный выходной контакт датчика, а второй — его корпус, «массу».
Одновременно с этим с помощью насоса подать на датчик давление воздуха около 1…1,5 атмосфер. Сильно дуть не нужно, чтобы не повредить мембрану. Если датчик исправен, то электрическая цепь разомкнется почти сразу, под механическим воздействием штока, находящемся в жесткой связи с изгибаемой чувствительной мембраной датчика давления масла.

Как понятно из схемы работы датчика, если цепь разомкнулась (фиксируется мультиметром), значит, датчик исправен. В противном случае — нет. В редких случаях вместо датчика проблему, почему горит лампочка масла, необходимо искать в неисправной (перебитой или с поврежденной изоляцией) проводке.

Также работоспособность датчика давления масла можно проверить и другим методом. Так, нужно снять питающий провод с датчика и замкнуть его на «массу». Если датчик исправен, то сигнальная лампочка на приборной панели загораться не должна. В противном случае датчик неисправен.

Проверка двух датчиков

На некоторых современных машинах устанавливают два однотипных («новых») датчика давления. Первый рассчитан на значение абсолютного давления в диапазоне около 0,15…0,45 атмосфер, и предназначен для размыкания контрольной лампы после запуска двигателем. Его проверка аналогична, и соответствует описанной выше процедуре. То есть, подключение такое же. Его цепь должна размыкаться при нагнетании в нем давления в указанном диапазоне.

Второй датчик предназначен для контроля давления масла на работающем двигателе. Он по типу аналогичен первому, но его отличие заключается в том, чтобы контролировать верхнюю границу масла (дабы не допустить его возрастания до критического значения). Верхнее значение может быть разным, и отличается у конкретных моделей автомобилей. Однако в большинстве случаев оно находится около 1,8 атмосферы. При достижении этого уровня давления или выше цепь контакта должна замыкаться, и соответственно, на приборной панели должна активироваться сигнальная лампа давления масла в системе двигателя.

Проверка датчика давления с помощью лампочки

Для проверки электрического (нового) датчика давления масла вместо мультиметра можно воспользоваться лампочкой, рассчитанной на работу под напряжением 12 В постоянного напряжения, а также блока питания (аккумулятора) и компрессора (желательно с манометром). Алгоритм проверки следующий:

Схема подключения

К контактам лампочки необходимо присоединить два провода.
Один из концов провода, идущий на лампочку, присоединить к выводному контакту датчика давления.
Массу от блока питания (или минус от аккумулятора) соответственно присоединить на корпус (массу) датчика.
К другому проводу на лампочке присоединить плюс от блока питания или аккумулятора.
Если датчик исправен, то после включения блока питания (или просто при возникновении контакта от аккумулятора) лампочка должна засветиться. В противном случае датчик сразу можно считать неисправным.
Далее для проверки необходимо с помощью компрессора или насоса подать на чувствительный элемент датчика давление около 0,5 атмосферы. Значение давления может быть разным, и это зависит от того, на какое именно давление рассчитан датчик. Обычно оно находится около уже упомянутой 0,5 атмосферы.
При возрастании давления до указанного значения (критического для датчика) лампочка должна потухнуть, поскольку при этом в корпусе датчика разомкнется контрольная электрическая цепь. Если этого не произошло, то датчик также можно считать негодным.

Вместо компрессора вполне можно обойтись обычным автомобильным и даже велосипедным насосом, которые без проблем выдадут необходимые полатмосферы давления воздуха.

Проверяем и меняем датчик давления масла на Калине быстро и просто

Датчик давления масла Калина – достаточно надежный прибор и редко ломается, но иногда он выходит из строя. Статья посвящается этому устройству: что он собой представляет, где находится, как проверить его исправность. Дается инструкция по замене.

В современном автомобиле установлено большое количество электроники, на основании показаний которой электронный блок управления подает соответствующие команды. Одним из таких устройств является датчик давления масла (ДДМ).

Внешний вид ДДМ

Предназначение и местонахождение

Назначение ДДМ – следить за уровнем масла в силовом агрегате, как только количество смазки становится ниже допустимого уровня — на приборном щитке загорается соответствующая контрольная лампочка.

Схема действия устройства

Принцип работы можно описать следующим образом. Смазка подается ко всем узлам системы под давлением. В систему включен ДДМ, внутри которого находится мембрана, указанная стрелкой 4. Если давление низкое, то мембрана не деформируется, контакты под цифрой 3 при этом замкнуты и лампа, указанная стрелкой 2, горит.

При запуске двигателя давление увеличивается, мембрана деформируется и действует на толкатель, который установлен на ней. В этом случае контакты размыкаются, и лампочка гаснет.

Расположен ДДМ на головке блока цилиндров справа, если смотреть по ходу движения, с обратной стороны мотора. Питание он получает через провод с пластиковой клеммой, по которому его легко обнаружить.

Место расположения прибора

Особенности диагностики

При постоянном горении индикатора на приборке сначала следует проверить уровень масла с помощью щупа, состояние масляного фильтра. Также необходимо проверить, нет ли масляных потеков на корпусе силового агрегата. Если уровень отвечает норме, следует проверить сам прибор. Самый простой вариант проверки – установить вместо проверяемого прибора заведомо исправное устройство.

Не обязательно покупать новый, можно попросить у соседа по гаражу. Правда, датчик должен быть точно такой же. Если после установки исправного прибора, индикатор перестанет гореть, значит снятый неисправен.

Кроме того, с помощью мультиметра проверяется поступление питания на устройство, нет ли обрыва в цепи. При наличии манометра можно проверить давление масла. Для проверки нужно вкрутить манометр в посадочное место ДДМ, и запустить мотор. На холостом ходу значение давления должно быть выше 0,65 кгс/см2.

Если нет манометра, существует еще один способ проверки. Для этого выкручивается датчик, а затем прокручивается стартер, не запуская двигателя. Если при вращении стартера из посадочного места снятого устройства будет брызгать масло, можно делать вывод о неисправности прибора.

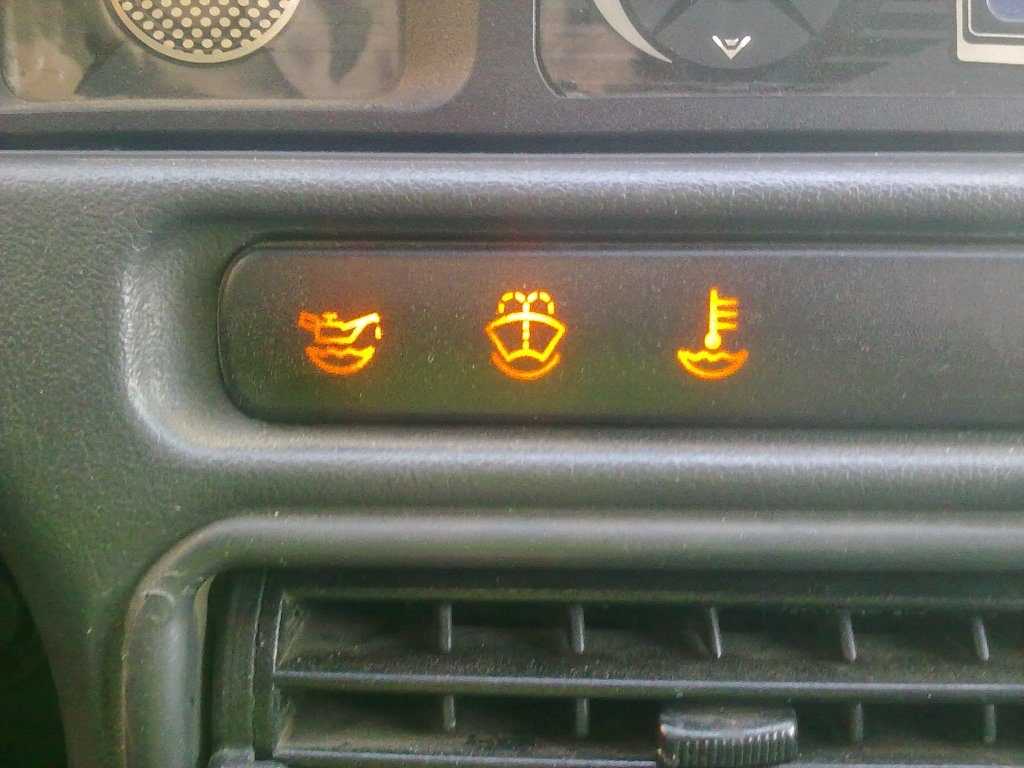

О чем сигнализирует горящая лампочка давления масла?

Если контрольная лампочка ДДМ на приборном щитке постоянно горит, это говорит о том, что поломан датчик давления масла Лада Калина либо нарушении цепи.

Если после диагностики выяснилось, что неисправен прибор, его необходимо заменить (автор видео — Александр Скрипченко).

Рекомендуется перед покупкой выкрутить старый прибор и взять с собой, чтобы не ошибиться при выборе нового. Для замены лучше приобретать оригинал или качественный аналог. Не стоит покупать дешевое изделие пытаясь на этом сэкономить, так как некачественное изделие быстро придет в негодность и придется замену выполнять снова. При плохом состоянии колодки ДДМ стоит заменить ее тоже.

Инструкция по замене

Для проведения работ нужно приготовить ключ на «21».

Процедура замены состоит из этапов:

Сначала нужно открыть капот и снять защитную пластиковую крышку с силового агрегата.
Обнаружив датчик на ГБЦ, от него необходимо отсоединить клемму питания, нажав на фиксаторы.
Если необходимо, проверяем поступление питания.
Далее с помощью ключа на «21» выкручиваем старый прибор. Проверяем его на исправность.
Если старый прибор неисправен, вкручиваем на его место новый датчик.
Присоединяем к прибору клемму с питающим проводом, возвращаем на место декоративную крышку мотора.
Запускаем двигатель. Лампочка на приборной панели должна погаснуть.

Если все работает, замена ДДМ на этом заканчивается.

Фотогалерея «Как поменять ДММ на Лада Калина»

1. Защитная крышка двигателя 2. Отсоединение клеммы с проводом 3. Выкручивание ДДМ ключом

Таким образом, проверить и заменить датчик давления масла Калина сможет даже начинающий водитель, что даст возможность сэкономить время и деньги на посещении станции технического обслуживания.

Загрузка …

Показатели давления двигателей автомобилей ГАЗ

Давление в системе смазки необходимо для движения масла, подачи его потребителям. На практические показатели исправного мотора влияют следующие факторы:

вязкость масла,
температура двигателя,
температура окружающей среды,
частота вращения коленвала,
нагрузка,
наличие масляного радиатора.

Автомобили производства Горьковского завода комплектуются разными двигателями. Значение допустимых показателей давления в системе смазки моторов приведены в таблице.

Таблица: показатели давления двигателей автомобилей ГАЗ

Двигатель	Автомобиль	Значение давления (кгс/см2)	Условия
ЗМЗ-406	«Волга» «Газель»	2–4	движение 50 км/ч
4,5	холодный мотор
1,5	жара
1	критерий неисправности
ЗМЗ-402	«Волга» «Газель»	2–4	движение 50 км/ч
4,5	холодный мотор
1,5	жара
1	критерий неисправности на средних оборотах в движении
0,5	критерий неисправности на холостом ходу
ЗМЗ-405	«Газель»	4,6	срабатывание перепускного клапана фильтра
6	максимально допустимое
0,4–0,8	включение аварийной сигнализации
ГАЗ-560	«Волга» «Газель»	>1	на холостом ходу 850 об/мин, 80–85 °C
5–7	3800 об/мин, нормальное
4	3800 об/мин, кратковременно допустимое
УМЗ-421	«Газель»	>1,3	80 °C, 700 об/мин, масляный радиатор выключен
>3,5	80 °C, 2000 об/мин, масляный радиатор выключен
>0,8	80 °C, 700 об/мин, масляный радиатор включён
>2,5	80 °C, 2000 об/мин, масляный радиатор включён

Проверка работоспособности датчиков

ДДМ предоставляют очень важные сведения о состоянии двигателя

Ответственный водитель относится к ним с большим вниманием, и это правильно. «Без давления» ездить нельзя, но и разбирать двигатель при каждом включении аварийной лампы тоже не стоит

Хотя датчики давления — как аварийные, так и контрольные — надёжные приборы, они, как и все детали автомобиля, вполне могут поломаться. Их распространённые «болезни» приведены в таблице.

Таблица: неисправности датчиков давления масла

Вид датчика давления масла	Неисправность	Проявление
Аварийный	обрыв или увеличение сопротивления контакта	не горит сигнальная лампа
залипание электродов контакта	постоянно горит сигнальная лампа
нарушение целостности диафрагмы	низкая чувствительность датчика, сигнальная лампа гаснет только на высоких оборотах
нарушение герметичности датчика	подтекание масла из датчика
Контрольный	обрыв реостата	отсутствие показаний указателя давления
увеличение сопротивления подвижного контакта	заниженные показатели давления
нарушение целостности диафрагмы	отсутствие показаний или заниженные показатели давления
нарушение герметичности датчика	подтекание масла из датчика

Самый достоверный способ проверки показаний датчиков — измерение давления с помощью внешнего контрольного манометра. Его подключают в удобном месте взамен любого (контрольного или аварийного) штатного измерителя.

Самый достоверный способ проверки показаний датчиков — измерение давления с помощью внешнего контрольного манометра

Видео: контроль давления масла манометром

Олег Филимонов

Использование механического манометра в качестве образцового прибора позволяет исключить сомнения в исправности вкладышей, коленвала и колец. Но оценить ДДМ можно и без него.

В двигателях автомобилей ГАЗ используется один или два ДДМ. Аварийный подаёт сигнал (включает лампу), когда значение давления опускается ниже допустимого. Контрольный управляет показаниями установленного на приборной панели указателя давления, который индицирует текущее значение параметра.

Диагностика аварийного ДДМ

У аварийного датчика две «беды»: обрыв и короткое замыкание. В случае обрыва лампа давления на приборной панели не загорается. При коротком замыкании — горит постоянно.

Если зажигание включено, двигатель не запущен, но лампочка не горит, отключите провод от датчика и коснитесь корпуса, очистив место контакта от загрязнений.

Лампочка вспыхнула? Значит, датчик давления надо менять, он неисправен. Если же сигнализация по-прежнему не включается, возможно, проблема в обрыве проводки или неисправной лампе.

Если провод от датчика отсоединён, но при включении зажигания «масляная» лампочка всё же горит, проводка, скорее всего, замкнута на корпус.

Исправность снятого с двигателя аварийного ДДМ можно проверить тестером или с помощью автомобильной лампочки и аккумуляторной батареи.

Исправность снятого с двигателя аварийного ДДМ можно проверить тестером

Сопротивление исправного датчика очень маленькое, около ноля. Если через датчик подсоединить лампочку к батарее, она загорится.

Если через датчик подсоединить лампочку к батарее, она загорится

Не отключая авометр, прижмите к штуцеру датчика шланг насоса или компрессора для подкачки шин и создайте давление. Тестер должен отреагировать на это увеличением показаний. Если использовали лампочку — она погаснет. В противном случае эксплуатировать датчик далее нельзя.

Потёки масла из датчика свидетельствуют о нарушении герметичности. Чтобы проверить предположение, обмажьте датчик мыльной пеной или опустите в воду, подключите штуцер к насосу и прокачайте. Пузырьки укажут место повреждения.

Таким же способом проверяют герметичность контрольного датчика.

Видео: проверка аварийного ДДМ

Внутри контрольного датчика переменный резистор. Его сопротивление изменяется под напором давления, что отражается в показаниях указателя на панели приборов.

Зачем нужен датчик давления масла

ДДМ — это важнейший компонент смазочной системы двигательного агрегата. Устройство отвечает за контроль давления масла, которое подаётся к двигателю и в случае каких-либо сбоев передаёт сигнал в салон водителю — загорается соответствующая лампочка.

Лампочка загорается сразу же после срабатывания ДДМ

Чтобы понять значение датчика в конструкции автомобиля, потребуется знать, как именно осуществляется подача масла на трущиеся части в двигателе. В зависимости от вида машины и её года выпуска подача смазки может осуществляться различными способами, в том числе и простым разбрызгиванием. Однако даже такой способ подразумевает создание необходимого давления, чтобы в агрегат подавалось оптимальное количество масла. Если количество смазки будет стабильным, то трущиеся части двигателя обеспечивают хорошую бесперебойную работу без быстрого износа.

Для своевременного предупреждения различных негативных факторов в смазочной системе и устанавливается ДДМ, который чувствителен ко всем изменениям подачи масла.

Подача сигнала водителю осуществляется звуковым и визуальным методами: в салоне раздаётся резкий писк и на панели приборов возникает красный индикатор в виде маслёнки. В некоторых видах авто характеристики давления масла выносятся в отдельный стрелочный прибор, который показывает текущее состояние системы смазки.
