Признаки неисправности датчика массового расхода воздуха (дмрв). как проверить дмрв

Возможные неисправности датчика

Неисправностей устройства может быть несколько:

  • датчик забился грязью;
  • механическое повреждение устройства;
  • отсутствие контакта, то есть повреждение проводки питания устройства.

Основные симптомы выхода из строя контроллера:

На контрольном щитке появился индикатор Check. Как показывает практика, данная лампа чаще всего загорается при поломке контроллера, так что для определения неисправности нужно подключиться к электронному блоку управления.
Снизилась мощность двигателя

Разумеется, этот симптом косвенный, поскольку снижение мощности может быть обусловлено разными неисправностями, но, тем не менее, его нельзя не брать во внимание.
Повысился расход горючего. Такую проблему также можно списать на выход из строя бензонасоса или топливного фильтра, однако работоспособность ДМРВ тоже надо проверить.
Кроме того, динамика разгона автомобиля будет снижена. В результате попадания в камеры сгорания меньшего объема воздуха, качество топливовоздушной смеси в целом будет более низким Соответственно, из-за этого машина не может нормально разгоняться

А если вы нажмете на газ, то при разгоне ВАЗ 2112 может двигаться с рывками.
Плохой запуск двигателя, в более тяжелых случаях мотор вовсе не заведется. Это, опять же, происходит из-за некачественной горючей смеси. Такая смесь может вызвать детонацию, что способствует плохому запуску мотора. Кроме того, из выхлопной трубы могут доноситься нехарактерные хлопки.
При движении авто на холосто ходу обороты двигателя будут плавать. Такая проблема обусловлена разным объемом воздушного потока, который попадает в горючую смесь (автор видео — канал В гараже у Сандро).

В результате попадания в камеры сгорания меньшего объема воздуха, качество топливовоздушной смеси в целом будет более низким Соответственно, из-за этого машина не может нормально разгоняться. А если вы нажмете на газ, то при разгоне ВАЗ 2112 может двигаться с рывками.
Плохой запуск двигателя, в более тяжелых случаях мотор вовсе не заведется. Это, опять же, происходит из-за некачественной горючей смеси. Такая смесь может вызвать детонацию, что способствует плохому запуску мотора. Кроме того, из выхлопной трубы могут доноситься нехарактерные хлопки.
При движении авто на холосто ходу обороты двигателя будут плавать. Такая проблема обусловлена разным объемом воздушного потока, который попадает в горючую смесь (автор видео — канал В гараже у Сандро).

Методы проверки датчика на работоспособность

Как проверить расходомер своими руками? Есть несколько вариантов диагностики, предлагаем ознакомиться с каждым из них (автор видео — канал Бездельник TV).

Отключение

Для начала нужно попробовать отключить расходомер от питания. Чтобы сделать это, нужно завести двигатель и дать ему поработать какое-то время. Далее, от расходомера нужно будет отсоединить штекер — после этого должен активировать аварийный режим работы мотора. В данном случае расчет объема нужного воздушного потока будет осуществляться в соответствии с положением дроссельной заслонки. Если после отключения вы заметили, что двигатель стал работать более правильно и при этом он стал более динамичным, то однозначно ДМРВ подлежит замене.

Диагностика с помощью мультиметра

Диагностика может быть выполнена с помощью мультиметра, для этого рекомендуем ознакомиться с инструкцией по эксплуатации тестера. Прибор необходимо настроить в режим измерения постоянного напряжения, обычно он маркируется символами DCV либо V.

Чтобы подключение устройства не вызвало сложностей, необходимо точно знать распиновку девайса:

  • черно-красный или розовый контакт — это подключение к управляющему модулю;
  • зеленый — это земля (заземление, масса), подсоединяется к кузову или АКБ;
  • серо-белый контакт — выходное напряжение;
  • желтый — используется для подачи тока на вход.

Диагностика мультиметром выполняется так:

  1. Для начала тестер следует включить и установить на нем значение напряжения в 20 вольт, а затем щупы от прибора подсоединяются в соответствующим контактам на штекере.
  2. Чтобы подключение было более удобным, можно использовать булавки, потребуется две штуки. Каждая из них устанавливается в отверстие с зеленым и желтым контактам. Затем к этим булавкам надо будет подключить щупы прибора.
  3. Следующим этапом будет активация зажигания и измерение напряжения. Подробнее о результатах тестирования читайте ниже (автор видео — канал IZO)))LENTA).

На работоспособном девайса уровень напряжения составит в районе 1.01-1.04. Если показания составляют от 1.02 до 1.05 вольт, это говорит о том, что в скором будущем устройство надо будет поменять. Если же полученные показания выше, то расходомер подлежит замене, поскольку он вышел из строя.

Нужно отметить, что в ходе эксплуатации параметр напряжения будет только расти, поскольку изнашиваются резисторные компоненты устройства, а величина сопротивления, соответственно, снижается. Точно определить напряжение можно также с помощью бортового компьютера, если в нем есть соответствующая функция. Для поиска следует зайти в раздел напряжения расходомера и найти значение U.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Замена датчика массового расхода воздуха

Сначала надо сказать пару слов о самом датчике. Я советую не экономить и брать бошевский, на проверенном сайте с отзывами. На клиентские машины пару раз брал пекар, были проблемы. Я беру эти датчики вот тут. Ни разу с ними не было проблем, На ВАЗ 2110, 2111, 2112 ДМРВ установлен на патрубке, который выходит из воздушного фильтра и идет во впускной коллектор.

  1. Ослабьте хомут крепления гофрированного патрубка к датчику ДМРВ.
  1. Снимите патрубок с датчика и отодвиньте его в сторону.
  2. Нажмите на фиксатор разъема питания датчика и снимите его. Фиксатор выполнен в виде кнопки.
  1. Открутите два болта крепления датчика к корпусу воздушного фильтра. Крепящие болты расположены по диагонали. Болты под головку на десять.
  1. После того как открутили крепящие болты снимите датчик.

После демонтажа датчика обратите внимание на состояние уплотнительной резинки. Если резинка повреждена, то ее нужно обязательно заменить

Можно поставить рабочий датчик с поврежденной резинкой и эффекта от замены не будет никакого. Обороты будут плавать, так как будет подсос воздуха.

  1. Установка датчика осуществляется в обратном порядке.

Заключение

Поломка ДМРВ может стать причиной серьезных неполадок в работе автомобильного двигателя. Поэтому каждый автовладелец должен следить за работоспособностью и помнить о сроке службы расходомера. Если в работе ДМРВ появляются первые признаки неполадок, можно попробовать промыть устройство, обычно это помогает на ранней стадии загрязнения.

  • https://remontvazov.com/proverka-i-zamena-dmrv
  • https://osensorax.ru/rashod-uroven/dmrv-vaz-2110
  • https://carfrance.ru/proveryaem-dmrv-na-vaz-2110-multimetrom-svoimi-rukami/
  • https://autocentrum.ru/articles/datchiki/18756-priznaki-neispravnosti-dmrv-vaz-2110-chistka-remont-i-proverka-datchika-massovogo-rashoda-vozduha.html
  • https://auto-self.ru/priznaki-neispravnosti-datchika-dmrv-na-vaz-2110-kak-promyt-i-pochistit-svoimi-rukami/
  • https://FB.ru/article/422090/chem-chistit-dmrv-sredstva
  • https://ladafakt.ru/dmrv-vaz-2110-8-klapanov-inzhektor.html
  • https://carfrance.ru/datchik-dmvr-vaz-2112-16-klapanov-priznaki-neispravnosti/
  • https://www.syl.ru/article/207347/new_osnovnyie-priznaki-neispravnosti-dmrv-vaz
  • https://zen.yandex.ru/media/id/5e26640d73034b00ad7f5751/diagnostika-i-ustranenie-neispravnostei-datchika-massovogo-rashoda-vozduha-dmrv-5e538a96fc020165b28c9691
  • https://pol-z.ru/dmrv-na-vaz-2110-kak-proverit-nalichie/
  • https://autorn.ru/vaz/2110/457-proverka-dmrv-vaz-2110-2111-2112.html
  • https://555-shop.ru/remont/priznaki-neispravnosti-dmrv-vaz-2110.html

Ремонт датчика массового расхода воздуха (ДМРВ)

Ремонт датчика массового расхода воздуха (ДМРВ)Датчик массового расхода воздуха (ДМРВ) на прилавках специализированных магазинов стоит достаточно дорого, однако, как показывает практика, несмотря на уверения предприимчивых продавцов, восстановление работоспособности этого немаловажного элемента, в ряде случаев, вполне возможно. Прежде чем говорить о возможности ремонта датчика массового расхода воздуха вкратце остановимся на принципах работы устройства в целом

Как известно топливо с воздухом будет смешиваться в контролере в оптимальной пропорции только в том случае, когда соответствующий датчик выдает достоверную информацию о расходе воздуха двигателем. В противном случае, топливооздушная смесь оказывается несбалансированной, а значит, отсутствуют условия для поддержания заданного режима работы двигателя, в результате чего увеличивается расход топлива и ухудшается динамика автомобиля в целом

Прежде чем говорить о возможности ремонта датчика массового расхода воздуха вкратце остановимся на принципах работы устройства в целом. Как известно топливо с воздухом будет смешиваться в контролере в оптимальной пропорции только в том случае, когда соответствующий датчик выдает достоверную информацию о расходе воздуха двигателем. В противном случае, топливооздушная смесь оказывается несбалансированной, а значит, отсутствуют условия для поддержания заданного режима работы двигателя, в результате чего увеличивается расход топлива и ухудшается динамика автомобиля в целом.

Самая распространенная проблема датчиков массового расхода воздуха связана с системой вентиляции картера. Традиционно, данная система имеет два контура. Один из них обеспечивает работу при открытом дросселе, а тот, у которого производительность меньше – при закрытом. Именно в случае, когда дроссель закрыт, картерные газы поступают не только в специальную магистраль, а частично движутся по линии холостого хода, где соприкасаются с пленочным покрытием измерительного резистора датчика. Кроме того, на резистор воздействует и газовая среда во впускном тракте. В процессе работы на поверхности резистора неизбежно скапливаются смолы и нагар, вследствие чего, со временем, погрешность его показаний увеличивается. В свою очередь и регулятор холостого хода также временами начинает подклинивать, что особенно заметно на запуске двигателя.

Если проверка ДМРВ с помощью специального диагностического прибора невозможна, то можно воспользоваться стандартным вольтметром, обеспечивающим измерение с точностью до одной сотой вольта. Измерение следует проводить между входом ДМРВ (как правило, желтый провод) и массой (обычно — провод зеленого цвета).

В идеале напряжение должно быть в пределах от 0.99 до 1.01В. Если это значение значительно завышено, то значит, наступил как раз тот момент, когда нам может помочь чистка датчика массового расхода воздуха. С этой целью предварительно снимаем «родные» крепления блока, кстати, они достаточно мудреные, поэтому имеет смысл заменить их на стандартные — под обычную отвертку.

В качестве растворителя готовим очиститель карбюратора, тем более, что трубочка аэрозольного баллончика прекрасно входит в канал резистора. Далее, в несколько заходов, моем резистор. В процессе чистки ни в коем случае нельзя пользоваться ватными валиками, спичками, зубочистками и прочими подсобными приспособлениями. Нанести вред можно и струей сжатого воздуха.

Производим в обратном порядке сборку и вновь замеряем напряжение, если оно в норме – значит своей цели мы достигли.

Как проверить состояние ДМРВ в ВАЗ-2110

Чтобы проверка ДМРВ в ВАЗ-2110 показала правильный результат, специалисты рекомендуют воспользоваться одним из нижеперечисленных способов:

  1. Сначала следует отсоединить разъем устройства и завести двигатель ВАЗ-2110. После отключения датчика контроллер начинает работать в аварийном формате и, ориентируясь на положение дроссельной заслонки, подготавливает топливную массу. Что касается оборотов двигателя во время проверки состояния ДМРВ в ВАЗ-2110, их число не должно превышать установленные 1500 оборотов за минуту. Теперь сядьте за руль автомобиля и попробуйте поехать. Если кажется, что машина стала ездить резвее, значит, ваши предположения подтвердились – ДМРВ действительно неисправный.
  2. Если штатную прошивку ранее заменили на какую-то другую, понять, что в ней находится во время аварийного характера работы, крайне сложно. В этом случае продвиньте под упор заслонки пластину, толщина которой близится к 1 мм. Обороты сразу поднимутся. Теперь достаньте фишку с датчика. Если двигатель продолжает работать, все дело в прошивке датчика, если быть еще точнее, то в шагах РХХ при аварийном варианте без ДМРВ.
  3. Внешний осмотр включает откручивание хомута гофра воздухозаборника на выходе механизма. Стащите ее и осмотрите внутреннюю конструкцию датчика и гофра. В идеале они должны быть сухими и чистыми, наличие конденсата и масляного раствора – недопустимые признаки.

При отсутствии регулярной замены воздушного фильтра чувствительный компонент датчика часто выходит из строя, поэтому следите за своевременной установкой детали. Что касается масла, возможно, его слишком много в картере двигателя или забит маслоотбойник, встроенный в вентиляцию.

Виды и принцип работы расходометров

Датчик массового расхода воздуха относится к термоанемометрическим устройствам.

Основные виды, которые применяются на автомобилях:

  1. Пленочные с аналоговым и цифровым сигналом.
  2. Проволочные (нитевые) аналоговые.
  3. Частотный ДМРВ. Уже ставиться на большинство современных авто, сошедших с конвейера.

Расходомеры с трубкой Пито (лопаточного типа) не рассматриваются из-за устаревшей конструкции.

Принцип работы первых двух типов устройств схож между собой и основан на изменении показаний напряжения, подаваемого на нагревательные элементы (нити или пленку). Эти изменения отслеживает ЭБУ и выполняет расчеты для формирования топливно-воздушной смеси. Дальше подробней.

Проволочные ДМРВ

Применяются на большинстве современных автомобилях. В таких устройствах ключевую роль играют терморезисторы – две вольфрамовые или платиновые нити диаметром 0.07 мм, на которые подается напряжение с определенной силой тока в результате они нагреваются, а также термистор (датчик температуры), но он предусмотрен не везде.

Одна нить закрыта от потока воздуха, а вторая, при отрытой дроссельной заслонке, наоборот, обдувается и активно охлаждается.

Чтобы выровнять показания температур терморезисторов на открытую нить подается больший ток.

ЭБУ учитывает разницу показаний напряжения между нитями, интенсивность их охлаждения и по ним рассчитывает объем приходящего воздуха и уже в соответствии с этим рассчитывает нужное количество подаваемого в цилиндры топлива.

У проволочных ДМРВ есть несколько существенных недостатков: со временем они загрязняются или изнашиваются.

Для решения первой проблемы конструкторы разработали режим самоочистки. Он предусматривает кратковременный (чтобы не разрядить АКБ) разогрев нити до 1000-1100С на заглушенном моторе. При такой температуре все отложения сгорают.

При износе терморезисторов датчик меняют.

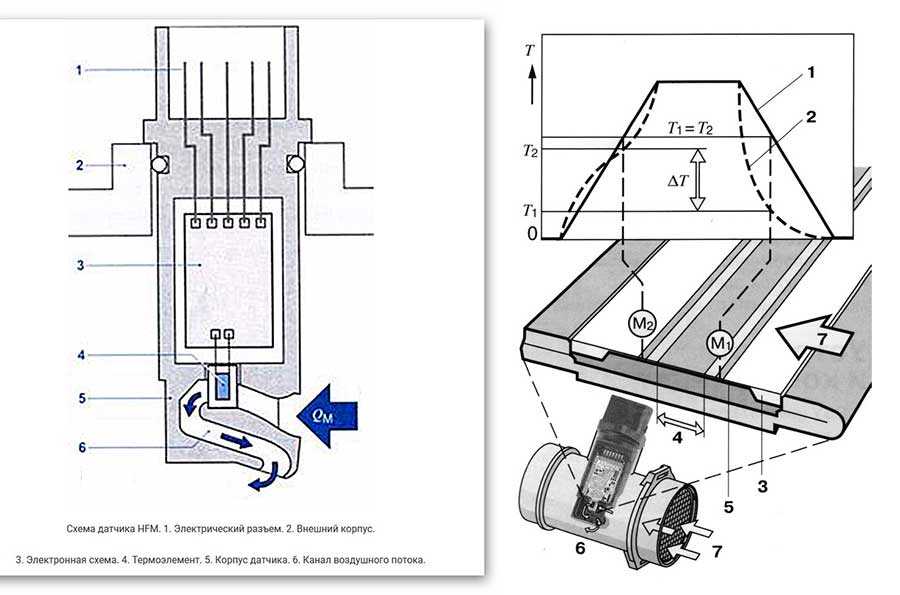

Пленочные расходометры

Конструктивно такие датчики отличаются от первых, хотя принцип их работы во многом одинаков.

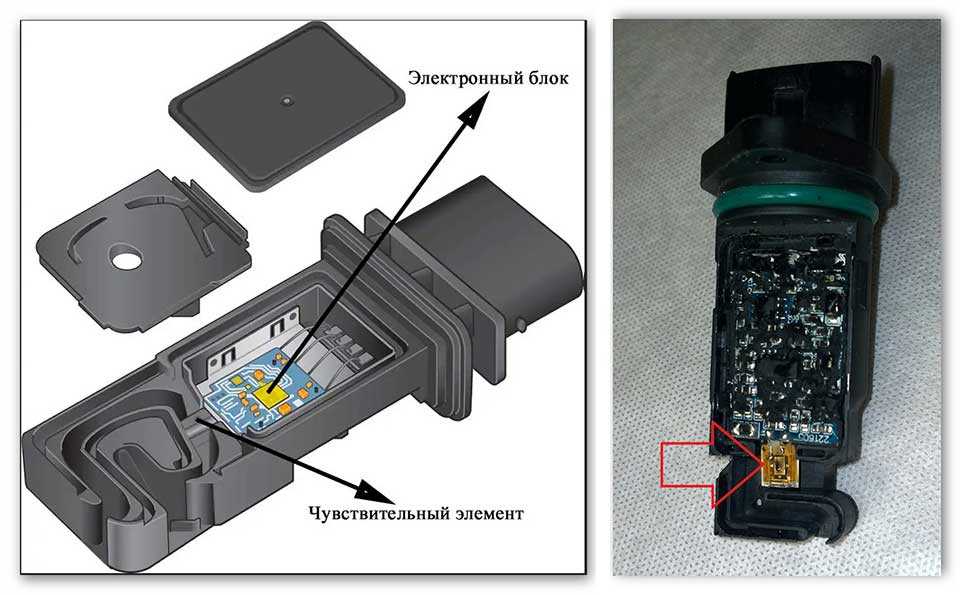

Вместо чувствительного нитевого терморезистора здесь установлен керамический нагревательный элемент с платиновым напылением или полупроводниковая пленка.

Место расположения пленочного устройства остается прежним, а сам керамический элемент имеет несколько слоев-резисторов каждый из которых выполняет свою функцию: датчик температуры, нагревательный, два терморезистора.

Важное преимущество такого датчика в том, что он замеряет температуру не только входящего, но и отражающего воздуха. Также устройство меньше подвержено загрязнению. Стоит отметить, что в современных устройствах выходное сигнальное U передается не только в аналоговом режиме, но и в цифровом, это ускоряет обработку данных

Стоит отметить, что в современных устройствах выходное сигнальное U передается не только в аналоговом режиме, но и в цифровом, это ускоряет обработку данных.

Частотный ДМРВ

Изделие компании General Motors устанавливалось на первых ВАЗ 2109 и работало в паре с ЭБУ Январь 4. Характеризуется надёжностью и долгим сроком службы.

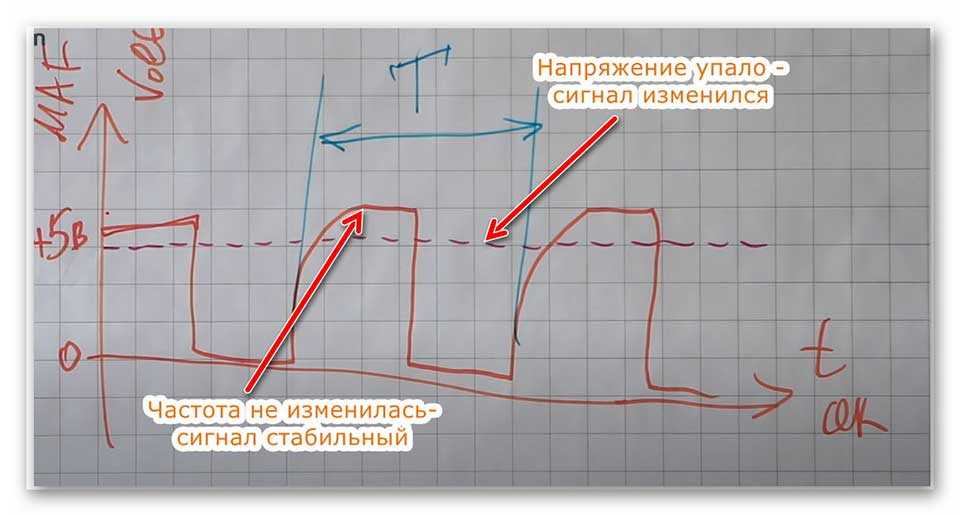

Принцип работы основан не на изменении постоянного напряжения, а на изменении частоты выходного сигнала переменного U. Когда частота большая – это указывает на большой расход воздуха, низкая частота – малый расход воздуха.

Основное преимущество частотного расходометра – стабильная передача данных на ЭБУ при падении напряжения в цепи (плохой контакт, окисление и т.д.).

Представим, что в разъемах окислились контакты. Тогда выходной сигнал 1.02V уменьшится и к контролеру придет, к примеру, 0.9V. Это не критично, но на расход топлива в сторону увеличения повлияет.

В частотном датчике скачки напряжения никак не влияют на работу ЭБУ. Окисление контактов никак не изменит частоту сигнала, а значит 100% выходных данных дойдет до адресата, т.е. контролера (ЭБУ).

Зачем нужен датчик массового расхода воздуха?

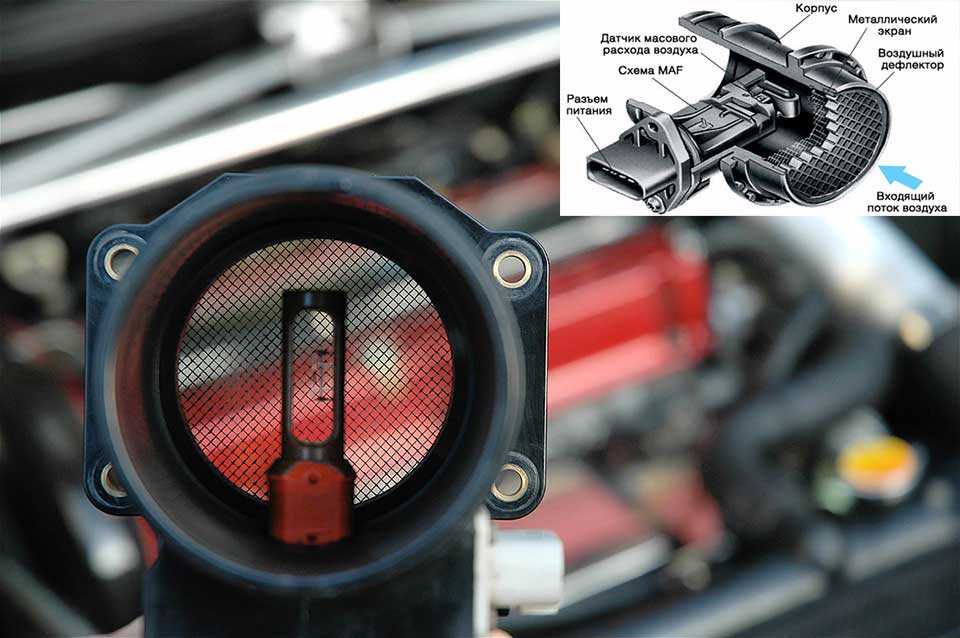

Как выглядит датчик массового расхода воздуха на автомобиле

ДМРВ это важный датчик располагается непосредственно за воздушным фильтром двигателя, а если говорить точнее, то как раз между ним и дроссельным узлом. Он устроен настолько тонко, что позволяет с высокой точностью измерять расход только того воздуха, что хорошо очищен от механических примесей

В процессе работы ДМРВ передает электронной системе управления двигателем сигналы, которые обрабатываются и интерпретируются, как тот объем воздуха, который подается для формирования топливно-воздушной смеси. Для нормальной работы силового агрегата объемное соотношение в ней жидкого горючего (бензина, солярки) и воздуха должно быть близким к 1х14. Если эта пропорция нарушается, то происходит или существенная потеря мощности мотора, или же перерасход топлива (это кстати, главные признаки неисправности ДМРВ). Информация, получаемая ЭБУ от датчика, определяющего массовый расход воздуха, помогает этого избежать.

ДМРВ производит замер того количества воздуха, которое в единицу времени попадает в топливную рампу. Эти данные он передает в ЭБУ, который моментально производит расчет количества жидкого топлива, которое нужно подать для формирования смеси, и отдает соответствующие «распоряжения» ответственным за это устройствам двигателя. Таким образом, если, к примеру, нажать педаль акселератора, то воздуха начинает сразу же поступать больше, ДМРВ это моментально определяет, отправляет данные в ЭБУ, которое в соответствующей пропорции увеличивает подачу бензина или солярки.  Если же количество воздуха уменьшается, то снижается и объем подачи жидкого топлива.

С точки зрения конструкции, существует и активно используется три типа таких датчиков:

  • На основе трубки Пито;
  • С термоанемометрическими измерителями;
  • С пленочными измерителями.

ДМРВ, построенные на основе трубки Пито, считаются уже устаревшими и в самых новых моделях двигателей не используются. Они представляют собой так называемые лопаточные расходомеры, главными элементами которых являются связанные с потенциометрами и мягко закрепленные на осях пластины. Изменяя свое положение под влиянием потока воздуха, они воздействуют на потенциометр, который изменяет свое электрическое сопротивление.

Датчики массового расхода воздуха с измерителями термоанемометрического типа достаточно дороги, хотя и весьма эффективны. В них установлены специальные теплообменники, состоящие из двух платиновых нитей, которые нагреваются проходящим электрическим током. Одна из них обдувается потоком воздуха, вторая остается контрольной, и по разнице тока, проходящего через них, ЭБУ вычисляет количество поступающего для формирования топливной смеси воздуха. ДМРВ с пленочными измерителями считаются самыми современными. По своему принципу действия они практически аналогичны термоанемометрическими, только в них используются не платиновые нити, а керамические элементы с платиновым напылением.

Причины выхода из строя ДМРВ

Датчик MAF (расходомер воздуха) измеряет объем воздуха через воздействие воздушного потока на чувствительный элемент, представляющий собой в ряде случаев пленку, а в других – нить, которые изготавливаются из платины. На рабочий элемент подается определенное напряжение, в результате чего происходит его нагрев. Поток воздуха охлаждает элемент. Измеряя скорость падения температуры, компьютер высчитывает, какой объем воздуха прошел через датчик за расчетную единицу времени. На основании полученных данных подается сигнал системе впрыска о необходимом количестве топлива для создания качественной горючей смеси.

Слабым местом узла является именно нагревательный элемент. Со временем на нем осаждаются мельчайшие частицы пыли, образуя налет, нарушающий нормальное охлаждение. Расчеты объема проходящего через датчик воздуха не соответствуют реальным значениям, что вызывает сбои в системе впрыска. Компьютер льет топливо, основываясь на ложных сигналах, что отражается на общей эффективности работы двигателя.

В некоторых случаях характерные признаки неисправности ДМРВ могут появляться не в результате поломки самого датчика, а вследствие подсоса воздуха в обход него. Например, при нарушении герметичности воздуховода. Таким образом, корректное функционирование системы подачи воздуха становится невозможным. Обычно механическое повреждение легко обнаруживается путем демонтажа и внимательного осмотра патрубка. Особенно часто его целостность нарушается в районе соединительных элементов и на изгибах. В данном случае проблема решается путем замены либо восстановлением поврежденной детали.

Что такое ДМРВ?

Этот прибор очень необходим для того, чтобы определять объем воздуха, которым заполнятся камеры сгорания, когда двигатель работает. Датчик обычно устанавливается после воздушного фильтра в системе питания.

ДМРВ необходим для того, чтобы точно отмерять необходимое количество воздуха. Это количество рассчитывается в самом датчике, а затем отсылается в ЭБУ, где на основании этих данных будет рассчитан необходимый объем топлива.

Чем больше водитель жмет педаль акселератора, тем больше воздуха поступит в камеры сгорания. Датчик фиксирует количество и посылает ЭБУ специальную команду для увеличения объема впрыскиваемого горючего. Если автомобиль будет работать или двигаться более равномерно, тогда нужно будет небольшое количество воздуха. Для это и нужен ДМРВ. Он с максимумом точности отмеряет нужные объемы воздуха для работы мотора.

дроссельная заслонка
