Подсос воздуха ваз 2114 8 клапанов симптомы

Как проверить подсос воздуха в двигателе

Найти подсос воздуха будет затруднительно, если под рукой нет специального прибора, показывающего утечки. Один из таких приборов называется дымогенератором, диагностика им упрощается в разы и стоит не так дорого.

Раньше подсосы воздуха определяли на глаз. Проливали жидкость на впускной коллектор, во время работы мотора и смотрели пузырьки. Если имеется большой опыт работы с данной маркой автомобиля, то можно применять такой способ. Минусом является то, что во время работы мотора жидкость, пролитая на коллектор, будет еще и бурлить от температуры и можно ошибиться. Если в этот момент двс трясет ситуация осложняется. При незначительной потере герметичности данный вариант проверки может не помочь.

На карбюраторе подсос воздуха можно проверить, закрыв рукой или тряпкой сверху, сняв предварительно корпус с фильтром. Если двигатель заглохнет, то утечек нет. Если же продолжает работать, то подсос воздуха есть и его нужно устранить. Как правило, на карбюраторе ведет по плоскости нижнюю пластину, которая затягивается с коллектором. Ее можно шлифануть или заменить на новую. Этой процедуры хватает для определения не герметичности карбюратора.

Вернемся к современным машинам, где проверка подсоса воздуха может затянуться по времени и обнаружить утечку бывает не просто. Основной принцип выявления утечек по воздуху в двигателе — подать дым во впускной коллектор, который и будет выходить там, где есть трещина, не плотно затянутая шпилька или порванная резинка. Проверка двс дымогенератором занимает некоторое время и проходит в несколько этапов:

Поиск входного штуцера или любого другого места на впускном коллекторе. Это нужно для подключения самого прибора и подачи дыма. Бывает затруднительно найти такой вход и приходится использовать канал вакуумного усилителя на впускного коллекторе. При таком подключении невозможно определить подсос воздуха с вут.
Далее нужно заправить дымогенератор моторным маслом. Принцип действия основан на подогреве масла дизельной свечой накаливания. Можно использовать любое моторное масло, которое есть под рукой. Главное не перегревать свечу, постоянно включать и выключать питание или же поставить импульсный источник.
Стандартное исполнение дымогенератора подразумевает подачу воздуха для нагнетания давления, через компрессор. Можно использовать электрический насос от автомобиля, или любой другой, создающий давление не менее 1 атм.
Заглушить впускной патрубок между дроссельным узлом и воздушным фильтром. Можно применить корпус от старого датчика массового расхода воздуха. Залить его монтажной пеной и получится отличная заглушка.
Сделав все подготовительные процедуры, включаем прибор. После того как дым под давлением заполнит ресивер и впускной коллектор, место с подсосом воздуха сразу проявится. Желательно использовать фонарик, чтобы лучше видеть выходящий дым и место утечки.

Таким образом, дымогенератором легко сделать проверку подсоса воздуха. Это очень важная и удобная процедура для поиска неисправностей в двигателе. Многие диагносты задаются вопросом про коррекции топлива при подсосе воздуха. Это один из общих показателей на сканере и может говорить не только об утечке, но и о низкой компрессии, смещённых фазах газораспределения.

Существуют другие способы проверки дымом на подсос воздуха. Один из них с помощью сигареты. Есть даже специальный инструмент для этого. Он представляет собой пистолет для компрессора с внутренней обоймой, в которую заходит сигарета. При нажатии на курок пневмо пистолета папироса раскуривается и выдает обильный дым. Минус такого способа в том, что она очень быстро выгорает и может не хватить времени уловить подсос воздуха в двигателе и инжекторе. Но и такой вариант проверки подсоса воздуха сигаретой имеет место быть.

Определить подсосы воздуха в любом двигателе можно дедовским методом, с помощью пролива жидкости на впускной коллектор и область форсунок. Или вариант с сигаретой, но все эти методы не точны и не удобны.

Сама дым машина стоит не малых средств. Поэтому, если ваш двс трясет или плавают обороты езжайте в сервис, где есть дымогенератор. Там вам точно помогут выявить причину без лишних затрат.

Настройка холостых оборотов

В процессе участвуют два винта, которые устанавливают количество и качество смеси. Для качественной настройки не помешает наличие газоанализатора. Перед тем, как отрегулировать карбюратор на автомобиле ВАЗ 2106, нужно знать об ограничительных пластиковых втулках, которые напрессованы на регулировочные винты. Эти заглушки не позволяют нарушать заводские настройки. Если данный фактор мешает выставить нормально ХХ, то следует выломать их шлицевой отверткой.

Технология регулировки холостых оборотов:

При открытой воздушной заслонке установить винтом качества частоту вращения коленвала 800-900 об/мин.
Вращая винт качества, установить максимальные обороты ДВС.
Винтом количества выставить по тахометру обороты 950-1030 об/мин.
Винтом качества опять установить максимальные обороты.
Повторять эти операции до момента, когда число оборотов 950-1030 об/мин не совпадет с максимальными оборотами, установленными при помощи винта качества.
После момента совпадения винт качества вернуть в положение, где обороты ДВС составляли 800-900 об/мин.

При наличии газоанализатора винтом качества добиваются концентрации СО в выхлопных газах 0,5-1,2%. Окончательное положение винтов нужно зафиксировать пластичным герметиком, чтобы предотвратить самопроизвольное откручивание.

Как влияет подсос воздуха на работу двигателя ваз 2114

Регистрация
Вход

В начало форума
Правила форума
Старый дизайн
FAQ
Поиск
Пользователи

День добрый! Хочу вечерком поискать подсос воздуха в движке. По всем симптомам где то он есть. Вопрос какими средствами его искать и в каких местах? Может потом кому и пригодиться данная инфа, но в первую очередь мне. Получается три вопроса: 1. Где вероятнее всего могут быть места подсоса воздуха? 2. Как определить (диагностировать)? 3. Как лечить?

один из способов покупаешь жидкость для чистки Карб

и поливаешь осторожно все стыки, если где-то начнут плавать обороты значит там дырка. только не лей на выпуск а то вспыхнешь

только не лей на выпуск а то вспыхнешь .

поливать можно чемто горючим — обороты в верх значит подсос здесь, обогащение не предусмотреное.

avtoexperts.ru

Для нормальной работы ДВС требуется определенный состав топливовоздушной смеси, в соотношении 1:14, 1:16. То есть для полного сгорания одного литра бензина необходимо 14-16 кг воздуха. При соблюдении данной пропорции двигатель работает стабильно, в экономичном режиме и с полной отдачей мощности. При нарушении состава смеси начинаются проблемы с работой силовой установки. Одной из причин изменения состава топливной смеси является дополнительный воздух в соединениях. При этом происходит обеднение смеси, из-за добавочного воздуха, что сразу отражается на работе мотора.

Симптомы неисправности:

• Провалы или мотор может заглохнуть при резкой подачи газа;

• Проблемы с запуском (доля топлива становится меньше, смесь обедняется, а для холодного запуска необходимо ее обогащение);

• Снижение мощности и увеличение расхода топлива;

• Самодиагностика выдает ошибки по работе двигателя: бедная смесь, перебои зажигания, неисправность кислородных датчиков.

Как найти место подсоса?

В большинстве случаев излишний воздух появляется в стыке соединений различных деталей или из-за образования трещин в самих деталях.

Чаще всего подсос наблюдается в следующих местах:

• Узел дроссельной заслонки;

• Шланге с вакуумным усилителем;

• Уплотнения коллектора впуска;

• В гофре от воздушного фильтра к дросселю (сам патрубок или места подсоединения);

• Прокладки под карбюратором или через его элементы (винт качества, пусковой диафрагмы, осей заслонок и их овальность, мембраны экономайзера);

• Кольца топливных форсунок;

• При заклинивании клапана адсорбера.

Подсос воздуха в дизелях

Чаще всего неисправность появляется в соединениях между баком топлива и соединения трубок, а также между фильтром и ТНВД. На современных дизелях подсос вызван изменением конструкции соединений.

Так в старых моторах соединения были выполнены из латуни и были по сути «вечными», а в двигателях нового типа, латунь заменили пластиком, срок службы которого на порядок ниже. Плюс к этому в зимний период на пластике могут появиться трещины, особенно у машин с пробегом порядка 150-200 тыс. км.

Основные причины неисправности:

• Негерметичность трубопроводов (подающей или обратки);

• Износ соединительных шлангов;

• Через крышку топливного насоса или вала его привода.

Трудность в поиске неисправности вызвана тем, что нет подтекания в прохудившихся соединениях, так как наружное давление выше внутреннего в трубопроводе.

• Трудный утренний запуск мотора;

• Двигатель глохнет во время езды.

Причины неисправности:

Проблемы на дизельных и бензиновых моторах часто вызваны повреждением уплотнения между головкой блока и впускным коллектором либо поведением плоскости соединения на теле самого коллектора, что достаточно трудно определить визуально.

Способы определения точек подсоса воздуха:

• Закрыть поток воздуха. От воздушного фильтра снимается гофра, запускается двигатель. Далее патрубок закрывается рукой и мотор должен заглохнуть, а сама гофра сжаться. Если двигатель работает, а гофра разжалась, значит есть лишний воздух;

• Проливка стыков. С помощью медицинского шприца, наполненного бензином, обрабатываются все имеющиеся стыки. При попадании жидкости в место подсоса обороты мотора либо упадут, либо вырастут. При работе необходимо следить, чтобы бензин не попал на электропроводку. Для этих целей можно также использовать WD-40 или любое средство для очистки карбюратора.

Меры профилактики

Периодически производить осмотр всех соединений, шланги, патрубки, а также надежность хомутов крепления. При проявлении выше перечисленных признаков подсоса воздуха, не откладывая, найти проблемные места и устранить неисправность.

https://youtube.com/watch?v=SzjYz2xCZDE

Несколько слов об устранении неисправности

Найти подсос воздуха в моторе ВАЗ 2112, 2114 удалось, теперь его следует устранить. Алгоритм устранения проблемы будет разным, в зависимости от места пропуска. Если виновниками становятся хомуты, их подтягивают. Если это выполнить невозможно из-за твёрдости резиновых патрубков, их лучше заменить новыми. Прохудившиеся прокладки также заменяют на новые. В некоторых случаях это может быть трудоёмким процессом, например, при замене прокладки между головкой и блоком цилиндров.

Для этого одного желания недостаточно, так как потребуется использование динамометрического ключа для затяжки болтов головки блока, схема их установки и завинчивания. Через небольшой пробег их придётся ещё раз «дожимать». Немного легче будет заменить прокладку впускного тракта, но также придётся демонтировать, а затем снова установить целый ряд деталей.

Совет! Если такая операция выполняется впервые, запишите очерёдность снятия узлов и деталей. Это облегчит их установку при сборке.

Отмечены механиками случаи, когда силовые агрегаты ВАЗ 2112, 2114 имели подсос воздуха в топливной рампе. Производители ВАЗ почему-то устанавливают резиновый шланг, обжатый двумя хомутами в системе подачи топлива. После их повторного обжатия обычно проблема устраняется. Наиболее часто замена «устаревших» резиновых изделий во впускном тракте решает все возникшие проблемы.

Гораздо сложнее устранить неисправность датчиков впускного тракта таких как МРВ, холостого хода, регулятора холостого хода. Речь идёт не о замене прокладок, а о неисправностях датчиков, по вине которых возможен подсос воздуха в моторах. Устранять подсос воздуха в этих приборах мастера не берутся, просто меняют их новыми. Возможен ремонт токопроводящих дорожек, устранение загрязнений или окислений. На появление подсоса воздуха в автомобилях ВАЗ в топливной системе сопровождается наличием протечек.

Это может быть место соединения электрического бензонасоса с топливной магистралью, регулятора давления топлива, в других местах. Перед началом работы сразу после остановки мотора, следует сбросить давление в топливной системе. В противном случае может произойти выброс топлива и его воспламенение.

ли дать немного постоять машине, давление снизится самостоятельно. Ещё одним местом, где может находится неисправность, могут стать форсунки силового агрегата. Если быть точным, то не форсунка, а прокладка между ней и головкой блока. Эти повреждённые детали не относятся к особо дефицитным, их легко можно купить в торговых сетях, поэтому их просто меняют. Если форсунки демонтированы, а пробег автомобиля солидный, имеет смысл их промыть. Эта процедура вполне выполнима в гараже своими руками.

Эта статья не является прямым руководством к действию, она носит информационный характер. Описать все возможные причины появления проблемы и способы их устранения сложно. Если у читателей имеются вопросы, посмотрите видео: https://vk.com/video240089429_170844002

Последствия подсоса воздуха

Подсос воздуха приведет к попаданию нежелательного воздуха в двигатель там, где этого не предусмотрено. Это снижает производительность двигателя и приводит к неисправности некоторых систем, которые зависят от вакуума.

Поскольку подсос воздуха вызывает неэффективность двигателя, вы заметите, что загорается «Check Engine» на приборной панели. Вы также будете испытывать проблемы с ускорением — это потому, что топливо подается неэффективно в камеры сгорания. Вакуум же используется для того, чтобы привести в действие приводы, датчики или тормоза.

При утечке вакуума некоторые из датчиков могут начать работать неправильно, вынуждая вас на ненужный ремонт.

Это интересно: Как проверить модуль зажигания на ВАЗ- 2110 инжектор 8 клапанов: разбираемся досконально

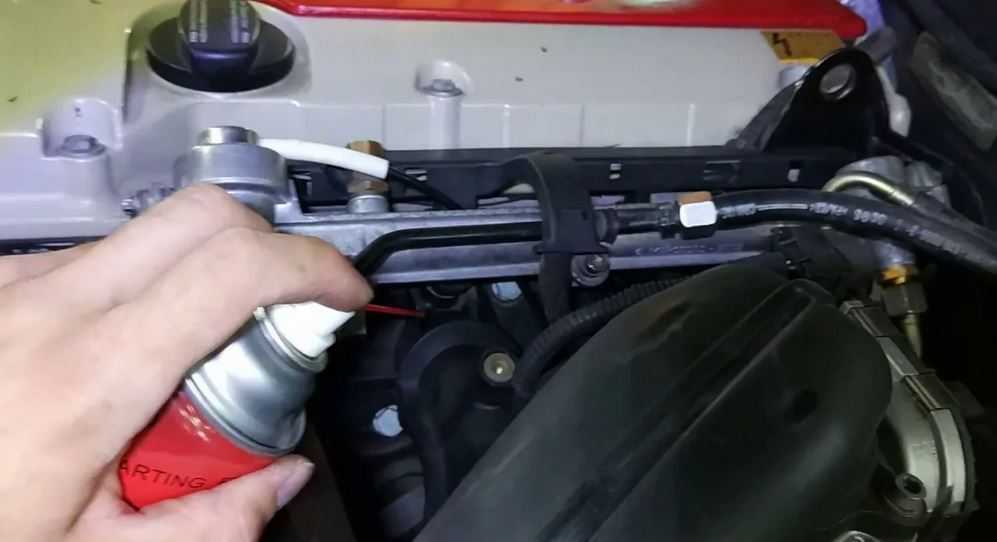

Поиск подсоса воздуха с помощью очистителя карбюратора

Если у Вас нет возможности собрать самодельный дымогенератор, то можно попробовать еще более простой метод поиска подсоса воздуха – с помощью очистителя карбюратора. Метод является не менее эффективным, просто потребуется больше терпения и смекалки. При данном способе, результат, будет зависеть от вашего упорства, так как подсос воздуха, скорее всего, удастся обнаружить не с первого раза и плюс ко всему работы необходимо производить при запущенном ДВС.

Очиститель карбюратора (карбоклинер)

Для начала необходимо купить в автомагазине очиститель карбюратора, либо жидкость “Быстрый пуск” или “Холодный пуск”. В состав этих жидкостей входят эфиры, которые очень легко воспламеняются в ДВС.
Прогрейте двигатель до рабочей температуры. На холодном двигателе обнаружить вредоносный подсос не получиться.
Как только двигатель прогрелся до рабочей температуры распыляйте очиститель карбюратора на все места, где может подсасываться воздух: все соединительные трубки, дроссельный узел, места стыка впускного коллектора с ГБЦ, места крепления форсунок, места крепления датчиков, в общем надо побрызгать все места где может быть подсос воздуха.
Как только очиститель карбюратора попадет на место подсоса воздуха, то у автомобиля моментально изменятся обороты двигателя. Это обусловлено тем, что вместо воздуха в камеру сгорания попадет очиститель карбюратора.
Если с первого раза не удалось обнаружить подсос воздуха, то повторите пункт 3 снова. Дело в том, что щель, через которую неучтённый воздух попадает в систему впуска, может быть настолько мала, что обнаружить её с первого раза не удастся. В таком случае не стоит жалеть очиститель карбюратора, проливайте им все места тщательно.

Вот таким простым и дешевым способом можно найти неисправность в системе впуска. Можно еще обнаружить не герметичность в системе при помощи мыльного раствора, но такой способ менее эффективен и со временем теряет свою популярность.

Как только обнаружите дефект в системе впуска, его следует немедленно устранить. Как правильно подобрать и купить нужную деталь я подробно описал в данной статье.

Подсос воздуха в топливной системе дизеля

В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД).

Причина подсоса на дизельном авто

Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически невозможно.

На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца. Все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации.

Пластмасса, в результате вибраций, имеет свойство стираться, а резиновые уплотнительные кольца -изнашиваться. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

Основные поводы для подсоса, зачастую, таковы:

старые шланги и ослабшие хомуты;
поврежденные топливные трубки;
потеря уплотнения на подключении топливного фильтра;
нарушена герметичность в обратной магистрали;
нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД.

В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

Признаки подсоса воздуха

Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом идет небольшой дымок из выхлопной — это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить.

Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет замена штатных трубок на прозрачные.

Как найти подсос в топливной системе дизеля

Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверять — сразу подключить к ТНВД, затем подключится уже перед отстойником и т.д.

Более быстрым и простым вариантом определить место подсоса будет подача давление в бак. Тогда в том месте, где подсасывает воздух, появится либо шипение, либо соединение начнет мокнуть.

Типичные места подсоса воздуха

Воздух обычно попадает через неисправные уплотнения или отказавшие запорные клапаны, поскольку механические разрушения стенок трубопроводов маловероятны.

Топливная система

Топливная система находится под давлением, создаваемым погружным бензонасосом. Появление воздуха на его входе скорее можно характеризовать как отсутствие некоторого количества топлива, чем подсос кислорода. Далее в топливопроводы воздух также попасть не сможет из-за перепада давления. Остаётся один путь – через вентиляцию бака, которая относится к топливной системе.

Вентиляция происходит принудительно через адсорбер и его клапан. Именно отказ клапана станет причиной появления лишнего воздуха. Блок управления уверен, что клапан закрыт, а значит не учитывает этот дополнительный кислород, отсюда и перебои в работе.

Впускной коллектор

Основной путь неучтённого потока может происходить чрез впускной коллектор, поскольку он расположен уже после дроссельной заслонки и датчиков расхода.

Здесь имеются многочисленные уплотнения, каждое из которых может отказать. Лишний кислород вызовет обеднение смеси, которое не сможет стабильно компенсироваться топливной коррекцией. Мотор начнёт «троить», подёргиваться и часто глохнуть, мощность понизится, а расход возрастёт.

Чаще всего теряет герметичность стык между коллектором и головкой блока, уплотнённый прокладкой. Со временем она потеряет упругость, а подтяжка шпилек коллектора ослабнет.

Форсунки

Топливные форсунки (инжекторы) располагаются на общей рампе с одной стороны, а с другой – вставлены на силе упругости резиновых уплотнительных колец в гнёзда впускного коллектора вблизи стыка с головкой.

Слишком большая механическая нагрузка на эти кольца, а также высокая рабочая температура, особенно если рядом расположен ещё и выпускной коллектор или агрегат турбонаддува, способствуют потере герметичности и началу подсоса воздуха через уплотнения форсунок во впускной коллектор.

Вакуумный усилитель тормозов (ВУТ)

Вакуумный усилитель получает разрежение из того же впускного коллектора через штуцер, шланг и обратный клапан.

Возможностей для появления неплотностей здесь достаточно, прохудиться может всё перечисленное плюс мембрана усилителя или его корпус. Что приведёт к проявлению тех же общих симптомов подсоса во впускной коллектор.

Дроссельная заслонка

Пропускать воздух в нужном количестве – основная работа дроссельного патрубка с заслонкой, регулирующей поток по команде водителя. Эта система сбалансирована через датчик положения дросселя и регулятор холостого хода, перекрывающий дополнительный байпасный канал в обход дросселя.

Если заслонка по каким-то причинам плотно не закрывается или открывается на ненормированную величину, то блок управления двигателем этого не замечает, поскольку данные он берёт исключительно об угле поворота оси заслонки, считая общую геометрию узла штатной.

Причин неполного закрытия достаточно, основной из них может стать загрязнение канала. Отсюда и дополнительный воздух со всеми вытекающими, а точнее, втекающими последствиями.

Выпускной коллектор

Трещины или прогар прокладок на выпуске ведут к выходу выхлопных газов наружу с характерным звуком. Но имеется также и парадоксальный с виду факт обратного забора воздуха.

Дело в том, что процесс выхлопа носит пульсирующий характер, поэтому во время провалов давления снаружи забирается воздух, содержащий кислород.

На входе в катализатор имеется датчик, задача которого состоит как раз в определении наличия этого газа в выхлопе с последующей выдачей сигнала контроллеру двигателя.

Опознав это, как чрезмерно бедную смесь, компьютер начинает её обогащать, что ведёт к увеличению расхода, перегревам и прочим неприятностям. Виною тому оказывается неожиданный с виду подсос в выпускной коллектор.

Вентиляция картерных газов

В штатном режиме её влияние учтено и подобные заборы посторонних газов не мешают работе двигателя. Имеется лишь одна характерная неисправность – отказ клапана, который иногда ставится в систему вентиляции. Вот в этом случае и начинается забор неучтённого воздуха.

ГБО

Газобаллонное оборудование не всегда является штатным оснащением, поэтому его монтаж и регулировки могут быть выполнены небрежно, что приводит к переобеднению смеси лишним кислородом. По обеим причинам, некачественной настройке или нарушениям герметичности.

При использовании подобных систем необходимо производить регулярные проверки, именно их дефекты ведут к изменению температурного режима и механическим поломкам в моторе.

Вывод

Как видите, обнаружить подсос воздуха в системе впуска вполне реально, просто надо уделить небольшое количество времени своему железному коню. Возможно Вам удастся отделаться “малой кровью” и просто поменять порванный патрубок или прокладку, вместо дорогостоящих и без результативных визитов в автосервис. Все детали в автомобиле не вечны, некоторые из них могут выходить из строя из-за времени, некоторые просто-напросто ломаются из-за механических воздействий (перетираются, лопаются, рвутся). Двигатель в автомобиле вынужден работать не в идеальных для себя условиях окружающей среды, поэтому постоянно нагревается и остывает. Прокладки и соединения постепенно теряют свои свойства герметичности и могут стать причиной подсоса воздуха. Самое главное – во время устранить причину подсоса, потому как дальше, эта причина может перерасти во что-то большее, и в нужный момент двигатель просто-напросто не запуститься.
