Основные признаки неисправности датчика положения дроссельной заслонки ваз: как проверить дпдз и заменить датчик

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

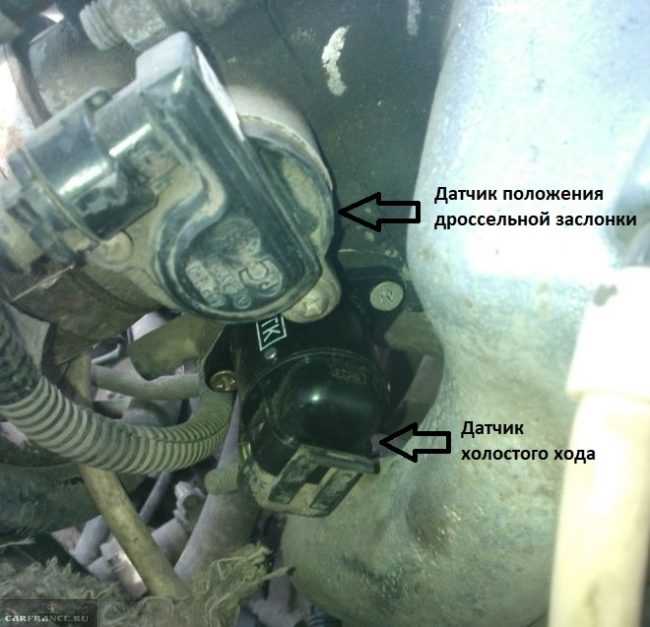

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

  1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
  2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
  3. Резистивное устройство, выполненное из керамики.
  4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
  5. Цанговый зажим, оснащается шлицем.
  6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

  1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
  2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
  3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
  4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

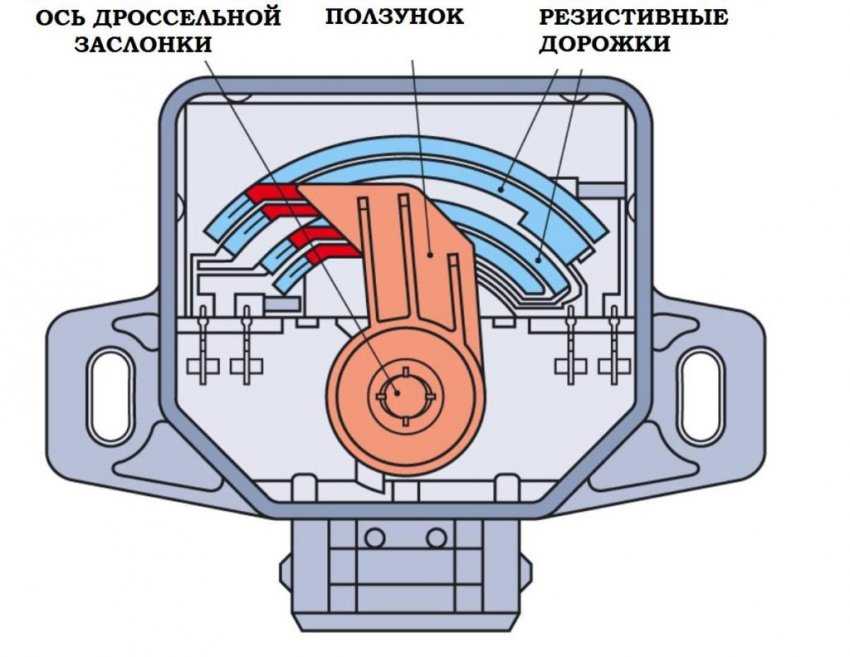

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

  1. Напряжение для питания устройства подается на два вывода — 1 и 2.
  2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
  3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
  4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
  5. Величина открытия заслонки узла составляет более 90 градусов.
  6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
  7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
  8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
  9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

  1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
  2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Как определить неисправность датчика дроссельной заслонки

Проверка ДПДЗ сама по себе несложная, и все что понадобится, это электронный мультиметр, способный измерять постоянное напряжение. Итак, чтобы проверить неисправность ДПДЗ, необходимо действовать по приведенному далее алгоритму:

  • Включите зажигание автомобиля.
  • Отсоедините фишку от контактов датчика и с помощью мультиметра удостоверьтесь, что на датчик подходит питание. Если питание есть — продолжайте проверку. В противном случае необходимо «прозвонить» питающие провода с тем, чтобы найти место обрыва либо другую причину, почему не подходит напряжение на датчик.
  • Минусовый щуп мультиметра установить на «массу», а плюсовой — на выходной контакт датчика, с которого информация идет на электронный блок управления.
  • При закрытой заслонке (соответствует полностью отжатой педали акселератора) напряжение на выходном контакте датчика не должно превышать значения 0,7 Вольта. Если полностью открыть заслонку (полностью выжать педаль акселератора), то соответствующее значение должно быть не менее 4 Вольт.
  • Далее нужно вручную открывать заслонку (вращать сектор) и параллельно следить за показаниями мультиметра. Они должны плавно повышаться. Если соответствующее значение поднимается скачкообразно, то это говорит о том, что в резистивных дорожках имеются потертые места, и такой датчик нужно заменить на новый.

Владельцы отечественных ВАЗов зачастую сталкиваются с проблемой неисправности ДПДЗ по причине низкого качества проводов (в частности, их изоляции), которыми штатно комплектуются эти машины с завода. Поэтому рекомендуется их заменить на более качественные, например, производства ЗАО «ПЭС/СКК».

Ну и, конечно же, необходимо выполнить проверку с помощью диагностического прибора OBDII. Популярным сканером поддерживающим работу с большинством автомобилей является Scan Tool Pro Black Edition. Он поможет точно узнать номер ошибки и увидеть параметры работы дроссельной заслонки, а также определит, есть ли еще проблемы у автомобиля, возможно в других системах.

Коды ошибок 2135 и 0223

Самая распространенная ошибка, связанная с датчиком положения дроссельной заслонки имеет код р0120 и расшифровывается как «Неисправность цепи датчика/выключателя «A» положения дроссельной заслонки/педали». Другая возможная ошибка р2135 имеет название «Несовпадение показаний датчиков №1 и №2 положения дроссельной заслонки». На неправильную работу ДЗ или ее датчика также могут указывать такие коды: Р0120, Р0122, Р0123, Р0220, Р0223, Р0222. После замены датчика на новый нужно обязательно стереть информацию об ошибке из памяти ЭБУ.

В диагностическом приложении сканер даст возможность увидеть данные идущие с датчика в реальном времени роботы. Двигая заслонку необходимо смотреть на показания в вольтах и процентах ее открытия. При исправном состоянии заслонки датчик должен выдавать плавные значения (без каких либо скачков) от 03, до 4,7В или 0 — 100% при полностью закрытой или открытой заслонке. Удобнее всего смотреть работу ДПДЗ в графическом виде. Резкие провалы будут говорить об износе резистивного слоя на дорожках датчика.

Каких типов бывает датчик положения дроссельной заслонки

Этот датчик бывает двух типов: пленочно-резисторный и бесконтактный, работающий на магнитно-резисторном эффекте. Пленочно-резисторные устанавливаются производителем ВАЗ и, как правило, срок службы их недолгий (50 тысяч км). Причиной в основном является повреждение резистивного поля, с которым соприкасается ползунок, при изменении положения затворки. Нарушается контакт, сигнал не переходит на контролер, тем самым вызывает неустойчивую работу автоматики.

Бесконтактные датчики дроссельной заслонки

Бесконтактные агрегаты на порядок дороже предыдущего варианта, но отличаются высокой эффективностью в эксплуатации и сложностью в конструкции. В электронном варианте отсутствует тросик педали газа. Роль тросика играет специальный блок, который передает сигнал по системе датчиков. Устройство функционирует по магниторезистивному принципу. Он включает в себя ротор и статор. В основании ротора лежит магнит. Статор необходим для улавливания электромагнитного поля. Прибор данной категории служит для установки в узлы электро управления

Есть мнение, что отсутствие такой важной составляющей, как тросик, снижает реакцию педали газа, но надежность – неоспорима. У машин с электронным узлом обязательное наличие бортового компьютера, который содержит всю информацию о выполняемых задачах двигателя

Возникшие поломки данного механизма определить без специального оборудования сложно.

Пленочно-резисторные датчики дроссельной заслонки


Пленочно-резисторные компоненты, установленные на ВАЗ 2114, как и на других вазовских представителях, особенно при длительной эксплуатации, могут вызвать нестабильный холостой ход, при переключении скоростей — остановку мотора. При появлении первых признаков неисправностей — проведение диагностики исключит, как вариант, поломку датчика ХХ, датчика расхода воздуха, детонации, так как в данном случае симптомы схожи. При неработающем регуляторе ХХ, например, заслонка также значительно открывается. Поступление большого количества воздуха в камеру приводит к быстрому сгоранию смеси топлива с воздухом. Вырастают обороты, и снижается мощность двигателя. Причиной выхода из строя самого 2114 датчика дроссельной заслонки может являться окисление контактов и, как итог, прогоревшие контакты. В первом случае, их можно восстановить, путем нанесения антикоррозийной смазки, зато в последнем, только радикальные действия.

Неисправности

Есть несколько характерных признаков неисправностей, за счет которых можно обнаружить, что с регулятором дроссельной заслонки возникли проблемы.

  • Высокие показатели холостого хода;
  • При выключении передачи двигатель может заглохнуть;
  • Когда автомобиль набирает обороты, машину дергает, чувствуются рывки;
  • Динамика разгона существенно ухудшается;
  • Возникают плавающие обороты на холостом ходу.

Следует отметить, что подобные признаки могут быть характерными и при выходе из строя других узлов — регулятора холостого хода или модуля зажигания, например. Потому предварительно нужно проверить ДПДЗ.

Проверка состояния регулятора

Далее поговорим о том, как можно проверить данный датчик заслонки дросселя. Мероприятие необходимое, поскольку оно позволяет понять, действительно ли все беды из-за него, либо проблемы возникли по причине отказа других элементов вашего автомобиля.

Не редко начинающие автовладельцы делают поспешные выводы, опираясь на первичные признаки поломки. Отсюда лишние ремонтные работы, затраты.

Для проверки текущего состояния датчика положения дроссельной заслонки вам необходимо:

  • Измерить показатели напряжение на выходе ползунка, включив при этом зажигание и разомкнув контакты холостого хода;
  • Если проверка показывает, что напряжение составляет более 0,7 вольт, тогда датчик действительно вышел из строя;
  • Откройте заслонку полностью. В нормальном состоянии показатели напряжения должны составлять не больше 4 вольт;
  • Замерьте переменный резистор на сопротивление;
  • Для этого подключается омметр или мультиметр в режиме омметра на питание и на выход;
  • Медленно начинайте поворачивать дроссельную заслонку;
  • Параллельно следите за показаниями на приборе;
  • Если по мере открытия заслонки сопротивление так же медленно меняется, тогда агрегат работает исправно.

Если вы обнаружили в ходе проверки, что датчик неисправен, его нужно только заменить. Ремонту он не подлежит.

Резистивный слой, по которому передвигается ползунок, под действием силы трения стирается со временем. Из-за этого регулятор начинает выдавать неправильные данные, изменяются характеристики подаваемой смеси, ухудшается работа двигателя.

Отключение регулятора

На самом деле поменять этот датчик до безумия просто. Так что не спешите отправлять машину на станцию технического обслуживания. Все можно сделать своими руками, качество от этого не пострадает.

Для демонтажа датчика положения дросселя сначала его нужно отыскать.
Как мы уже отмечали, располагается искомый агрегат сбоку дроссельного патрубка на оси дроссельной заслонки.
Отыскав элемент, возьмите в руки фигурную отвертку.
С помощью этого нехитрого инструмента открутите пару болтов, которые удерживают устройство.
Обратите особое внимание на прокладку, которая имеется в наличии под старым регулятором. Использовать ее повторно не рекомендуем, лучше сразу купить новую

Зачастую прокладка идет уже в комплекте с самим датчиком дросселя.
Сняв старый датчик, можете немного зачистить место его установки, если там имеются загрязнения.
Далее ставится новый датчик вместе с новенькой прокладкой из поролона и затягиваются болты.
Старайтесь максимально до упора затянуть крепежные элементы, иначе в противном случае новый датчик дроссельной заслонки быстро потеряет свою эффективность. Придется заново проводить работы.
Никаких настроек выполнять после замены не нужно.
Нулевая отметка на контроллере позволит определить, что дроссель полностью закрыт.

Поролоновая прокладка

Что выбрать?

При замене у многих уже более или менее опытных автовладельцев возникает вопрос, какой регулятор лучше установить. Ведь существует два типа.

Как отрегулировать обе дроссельные заслонки на ВАЗ 2108-ВАЗ 21099?

Регулировка дроссельной заслонки первой камеры:

1) В начале убедитесь в том что корпус воздушного фильтра снят. (Если он не снят, то воспользуйтесь статьей перейдя «вот по этой ссылки»)

2) Затем рукой отодвиньте в сторонку силиконовый защитный колпачок (Указан красной стрелкой), и после чего с помощью гаечных ключей ослабьте затяжку контр-гайки. (Синяя стрелка)

Примечание! Когда будете ослаблять контр-гайку, вторым ключом в это время придерживайте регулировочную гайку, на которую указывает зеленая стрелка!

3) Когда контр-гайка будет ослаблена, начните вращать гаечным ключом регулировочную гайку. Продолжайте её вращать до того, пока не добьетесь такого положения в котором дроссельные заслонки будут полностью открываться и закрываться.

Примечание! Учтите для себя что, при заворачивании гайки под цифрой «1» дроссельная заслонка первой камеры у вас будет открываться

А при заворачивании гайки под номером «2» дроссельная заслонка у вас будет закрываться! (Обязательно прочтите пункт «Важно!» в конце этой статьи). 4) Когда все операции по регулировки будут закончены, натуго затяните контр-гайку, а так же установите на свое место корпус фильтра воспользовавшись для этого все той же статьей, в которой описывается «Замена корпуса»

4) Когда все операции по регулировки будут закончены, натуго затяните контр-гайку, а так же установите на свое место корпус фильтра воспользовавшись для этого все той же статьей, в которой описывается «Замена корпуса».

Регулировка дроссельной заслонки второй камеры:

1) Сперва снимите с автомобиля карбюратор. (Как снять карбюратор, см. в статье «Замена карбюратора»)

2) Следом снимите с регулировочного винта пластмассовый колпачок, и после чего при помощи шлицевой отвертки повращайте его до тех пор, пока не добьетесь начального открытия самой заслонки в «0,05 мм».

Примечание! Местонахождение регулировочного винта на фото, указано красной стрелкой!

Важно! После регулировки троса проверьте его как он натянут, для этого прогните его усилием руки и проверьте его провисание! (Трос не должен провисать более чем на «10 мм», а так же не допускается сильное его натяжение, то есть менее «1.5 мм»)

Артикул ДПДЗ, замена и выбор оптимального варианта на Приору

На Приоры с завода ставятся как обычные механические датчики положения дроссельной заслонки, так и магниторезистивные (бесконтактные). Они являются взаимозаменяемыми. Если деталь оригинальная, то срок службы контактного устройства составляет 80-100 тысяч км пробега. По истечению указанного срока могут начаться проблемы с таким датчиком, поэтому при вышеописанных признаках, следует прибегнуть к его проверке и замене. Менять его можно на ДПДЗ как механического, так и бесконтактного типа. Изделия контактного типа производства LADA имеют оригинальный номер — 39.3855.

Датчик контактного типа легко отличить, так как он имеет круглую форму корпуса. Если нужен действительно качественный механический датчик на Приору, то следует выбирать оригинальную деталь. Такие изделия также выпускают и другие производители, например Hofer, Стар Вольт, Рикор Электроникс, Группа Омега и другие. Ориентировочная их стоимость составляет 250-350 рублей. О качестве функционирования можно судить на основании принципа их работы.

Оригинальные датчики бесконтактные от LADA имеют артикул 36.3855.

Если на вашем автомобиле стоит штатный механический ДПДЗ, то вы можете заменить его на бесконтактный без каких-либо доработок и т.п. Отличительной особенностью бесконтактных устройств является наличие квадратной формы корпуса, внутри которого размещена плата с полупроводниковыми элементами и подвижный магнит.

Стоимость бесконтактного датчика составляет в районе 600 рублей. Изделия выпускаются разными производителями, и самыми популярными являются модели бренда Автоэлектроника и ВТН с артикулом 3302.3855. Изделия этих производителей стоят дешевле, чем оригинал, поэтому они более популярны. Естественно их качество ниже, чем у оригинальной детали.

У водителей, которые заменили механические устройства на магниторезистивные датчики, то есть, бесконтактные, отмечаются следующие улучшения:

  • отзывчивость педали газа;
  • улучшение набора оборотов;
  • появление резвости;
  • отсутствие подергиваний при переключении передач.

Бесконтактные датчики считаются более эффективными, поэтому при наличии бюджета, рекомендуется устанавливать именно такие детали

Однако важно помнить, что следует выбирать только оригинальную продукцию, которая в отличие от аналогов, имеет большой ресурс службы, и не подведет при функционировании

Это интересно! Обратите внимание на способ крепления ползунка датчика с осью заслонки. Соединение должно быть представлено в форме креста.

Датчик положения заслонки дросселя на Приоре относится к категории мощностных устройств. Если возникла необходимость его замены, то процесс демонтажа занимает не более 5 минут. Для этого нужно отсоединить фишку с проводами питания, и с помощью отвертки выкрутить винты крепления датчика.

При обратной установке не требуется выполнять затяжку крепежных элементов с определенным моментом. Они затягиваются от руки. Ниже представлено видео с подробным описанием процесса замены.

После установки нового датчика или штатного на свое место, не забывайте выполнить его настройку. На этом детальный анализ ДПДЗ на автомобилях Приора выполнен, и остается отметить, что такая мелкая и относительно недорогая деталь, играет очень важную роль. Ведь она является глазами ЭБУ, которые видят угол открытия заслонки, что необходимо для определения количественного состава воздуха для приготовления ТВС.

Проверка работоспособности ДПДЗ

Если во время эксплуатации транспортного средства был обнаружен хотя бы один из признаков неисправности датчика положения дросселя, его функциональность обязательно нужно проверить. Для этого от владельца авто не требуется каких-либо специальных знаний. Достаточно иметь мультиметр и знать чёткую последовательность действий.

Главное, помнить, что Check Engine — это лампочка, которая установлена специально для того, чтобы сигнализировать водителю о неисправном двигателе. Если она загорелась, значит, незамедлительно нужно обратиться на СТО либо установить неисправность своими силами.

При отсутствии проблем лампочка будет загораться при запуске двигателя и мгновенно гаснуть по завершении диагностики. Если Check Engine продолжает гореть, значит, проблема в системе существует. В этом случае без опытного специалиста не обойтись.

Относительно определения неисправностей дроссельной заслонки, симптомы которых были выявлены в процессе эксплуатации автомобиля, существует определённый алгоритм действий:

  1. Первым делом необходимо выключить зажигание, осмотреть панель приборов, заметить, горит или нет лампа-индикатор Check Engine, которая сигнализирует о присутствии проблем. Если индикатор не светится, нужно залезть под капот и проверить ДПДЗ.
  2. Далее понадобится мультиметр — специальный прибор для проверки работы датчика дросселя.
  3. Необходимо определить наличие «минуса». Чтобы не отбрасывать отдельно каждый провод, стоит прокалывать нужные провода и выполнять их измерение.
  4. Таким же способом осуществляется поиск «массы». В период проверки механизма включать зажигание не нужно.

Цель выполнения предварительных действий — проверка наличия питания датчика ПДЗ. Напряжение зависит от марки авто. К примеру, для одних машин оно может составлять всего 5 В, а для других моделей — 12 В.

Алгоритм действий для определения неисправностей ДПДЗ, симптомы которых были выявлены при движении транспортного средства:

  • нужно включить зажигание и по очереди прокалывать провода необходимой цепочки с помощью мультиметра. На дисплее прибора должен высветится показатель напряжения 0,7 В;
  • вручную открывается заслонка дросселя: значение напряжения должно быть больше 4 В;
  • зажигание выключается, один разъём отбрасывается. На участке между выводом ползунка и проводом (который остался) подсоединяется щуп мультиметра;
  • теперь необходимо вручную прокручивать сектор и наблюдать за показаниями измерительного устройства. Если наблюдается плавный рост значений без резких скачков, значит, датчик ПДЗ работает нормально. В противоположной ситуации можно говорить о повреждении (потёртости) дорожки резистора.

Эти показатели влияют на правильное функционирование электронного блока управления (ЭБУ), который контролирует основные рабочие процессы автомобильного двигателя, подачу на форсунки топливной смеси. Если на ЭБУ подаются неточные цифры, то и блок управления будет принимать неверные решения.

К примеру, дроссельная заслонка открыта полностью, а электронный прибор показывает, что она закрыта. Если присутствуют подобные симптомы — это явная неисправность датчика дросселя, он подлежит обязательной замене.

Проверка датчика

Первые признаки выхода из строя определённого элемента автомобиля достаточно часто становятся основой для поспешных выводов и ненужных ремонтных работ. Поэтому необходимо провести проверку рассматриваемого устройства.

Перед тем как проверить ДПДЗ ВАЗ 2110, нужно подчеркнуть, что рассматриваемый регулятор ремонту не подлежит. Поэтому в случае его поломки, понадобится покупать новый регулятор.

Итак, для проверки понадобится включить зажигание, замкнуть контакты холостого хода. После этого нужно измерить напряжение на выходе ползунка. Регулятор требует замены в том случае, если напряжение превышает 0,7 Вольт. После этого нужно открыть заслонку. Максимальное напряжение не должно превышать 4 вольта. Также необходимо проверить переменный резистор на сопротивление. Чтобы выполнить процедуру понадобится омметр. Также можно воспользоваться мультиметром с функцией омметра. Проверку показаний измерительного прибора нужно контролировать при медленном повороте дроссельной заслонки. Показания измерительного прибора, а именно сопротивление, не должно меняться рывками. В противном случае устройство необходимо заменить. Причины поломки:

  • часто проблема заключается в том, что поверхность устройства с течением времени стирается. Поэтому датчик передает недостоверную информацию, что сразу же отражается на работе силового агрегата;
  • кроме естественного износа напыления, причина некорректной работы может быть обусловлена повреждением подвижного сердечника.

Как выполнить замену ДПДЗ на ВАЗ 2110?

Замена вышедшего из строя регулятора осуществляется достаточно просто. Поэтому даже начинающему автовладельцу не стоит тратить время на поездку в ближайший автосервис. Операцию можно осуществить собственными силами без потерь в качестве. Вначале необходимо найти датчик. Он находится на оси дроссельной заслонки сбоку патрубка. Для замены устройства понадобится крестообразная отвертка. Далее понадобится выполнить следующее:

  • открутить крепежные элементы, удерживающие датчик;
  • снять прокладку со старого датчика;
  • демонтировать старое устройство;
  • очистить поверхность от загрязнений;
  • установить новый ДПДЗ.

При выполнении работ обязательно необходимо установить новую прокладку, изготовленную из поролона. Обычно она идет в комплекте с новым устройством.

Устанавливая датчик дроссельной заслонки ВАЗ 2110, не требуется выполнение дополнительных настроек: достаточно прочно затянуть болты.

Этому нюансу рекомендуется уделить особое внимание. Если крепежные элементы не будут затянуты, то устройство быстро выйдет из строя

В том, что дроссель закрыт, позволит убедиться нулевая отметка.

Пленочно-резистивные и бесконтактные датчики

При необходимости замены рассматриваемой детали, многие автомобилисты даже не догадывается о том, что существует два типа датчиков:

Каждый из них обладает своими особенностями и ресурсом, с которыми можно ознакомиться в таблице.

Практика показывает, что автомобилисты нередко покупают запасные части в ущерб качеству. Но желание сэкономить обычно приводит к возникновению дополнительной статьи расходов. Поэтому гораздо выгоднее заплатить один раз.

Датчик положения дроссельной заслонки — достаточно важный элемент конструкции автомобиля и его очень легко заменить своими руками. Даже при отсутствии опыта, владелец сможет выполнить работу в течение 1 часа.

Кроме вышеперечисленных способов проверки датчика, можно воспользоваться компьютерной диагностикой. При возникновении проблемы с ДПДЗ на панели должна загореться лампа Check. Поэтому самостоятельная диагностика с помощью адаптера, ноутбука и соответствующего программного обеспечение позволит быстро обнаружить проблему без использования омметра или других измерительных приборов.

В итоге

Если обнаружена проблема в работе датчика положения заслонки, то ее необходимо устранять в сжатые сроки. Игнорирование ремонта датчика приведет к повышенному износу двигателя, других узлов машины и перерасходу горючего.

Что нужно знать о ДПДЗ

Где находится ДПДЗ ТПС, какие функции он выполняет и каковы симптомы неполадок? Перед тем, как найти поломку, предлагаем ознакомиться с основными характеристиками механизма и его принципом действия.

Предназначение и местонахождение

Итак, в чем заключается предназначение, и где находится датчик положения ДЗ? Непосредственно заслонка представляет собой конструктивный элемент впускной системы мотора. Она используется для регулировки объема поступающего воздушного потока, то есть благодаря ей формируется правильный состав горючей смеси. Предназначение датчика дроссельной заслонки заключается в передаче данных коллектора о состоянии пропускного клапана — оно может быть либо закрытым, либо открытым.

Схематическое устройство механизма

Где расположен ДПДЗ? Обычно эти устройства находятся в подкапотном отсеке, непосредственно на дроссельной магистрали. Они подключаются к оси заслонки. Если положение дроссельной заслонки не изменяется по каким-то причинам, это приведет к неправильному формированию топливовоздушной смеси, что, в свою очередь, отразится на работе двигателя.

Конструкция и принцип действия

По конструкции датчик дроссельной заслонки относится к типу резистивных приборов. Внутри устройства расположен специальный подвижный ползунок, который используется для перемещения по дугообразной плоскости. Эта плоскость совмещена с заслонкой. При нажатии на газ заслонка принимает открытое состояние, а сам токосъемник осуществляет вращение по поверхности резистивного устройства. В этот момент на потенциометре меняется сопротивление.

Принцип действия девайса довольно простой. При закрытом состоянии заслонки напряжение на ДПДЗ будет невысоким, но когда она открывается, это значение начинает расти. Самое высокое напряжение ДПДЗ появляется при открытой заслонке. С учетом данной информации блок управления автомобилем выбирает необходимый объем горючего для формирования топливовоздушной смеси (автор видео о симптомах поломки и замене регулятора — Иван Васильевич).

В зависимости от конструкции, в структуре механизма может использоваться магниторезистивный элемент. Такое девайс включает в свою конструкцию чувствительную составляющую, на нее устанавливается магнит, связанный с валом устройства. В результате того, что контакта между резистивным элементом и магнитом не будет, механизм является бесконтактным.

Бесконтактный датчик положения дроссельной заслонки функционирует немного по другому принципу. При открытии заслонки в механизме изменяется магнитное поле, в свою очередь, это способствует и изменению сопротивления чувствительной составляющей. Информация об этом также подается на управляющий узел, который формирует саму смесь.

Причины и первые признаки неисправности

Прежде чем заняться регулировкой, рекомендуем ознакомиться с причинами и признаками неисправности датчика.

Основные симптомы, которые указывают на то, что нужно осуществить регулировку или ремонт датчика положения дроссельной заслонки:

  1. Первостепенным признаком неисправности датчика положения дроссельной заслонки является нестабильная работа двигателя авто. Силовой агрегат может работать в нормальном режиме определенное время, но потом он внезапно будет глохнуть при переключении передач или езде накатом, на нейтральной скорости. В целом на холостых оборотах мотор будет функционировать нестабильно.
  2. При езде на первой или третьей передаче и нажатии на газ могут ощущаться провалы. Мощность двигателя может упасть, а затем она сама восстановится. Эти провалы могут ощущаться не системно, а периодически.
  3. Еще одним признаком неисправности датчика положения дроссельной заслонки является произвольная перегазовка, это происходит в тот момент, когда водитель жмет на газ. Также автомобиль в этом случае может и заглохнуть.
  4. Появление рывков, что особенно ощущается при наборе скорости. Как и другие симптомы, рывки могут то появляться, то исчезать (автор видео о диагностике устройства в гаражных условиях — канал Alex ZW).

Неисправности е-газа

Иногда причиной неисправностей является поломка датчика холостого хода на ваз 2114 с электронной педалью газа, еще его называют РХХ. Если ЭБУ указывает на его ошибку, а холостые обороты двигателя слишком высокие и не падают, в основном 2000, то требуется замена дроссельной заслонки в сборе, либо можно попробовать почистить контакты клемм.

Неисправности электронной педали газа ваз 2114

Если электронная педаль вышла из строя и не реагирует на нажатие педали акселератора, а обороты двигателя застыли на отметке 2000 оборотов в минуту, не стоит отчаиваться и вызывать эвакуатор

С такой проблемой можно передвигаться, осторожно отпуская сцепление, медленно, но верно есть возможность доехать до дома или сервисного центра

Если у вас присутствует какая-то неисправность, связанная с электронной педалью газа, то в блоке управления, скорее всего вы сможете найти такие коды ошибок:

  1. Р2122 – говорит о низком напряжении датчика положения педали акселератора. Этот датчик работает на принципе изменения своего сопротивления, а ЭБУ, пропуская через него ток, узнает его и исходя из этого знает о положении педали. Низкое напряжение соответствует большому сопротивлению датчика. Решается чисткой контактов, их пропайкой или заменой педального узла, если не поможет.
  2. 2123 – это обратная ошибка P2122, напряжение на этом же датчике слишком высокое. Возможен пробой или замыкание проводки, а также выход из строя датчика.
  3. 2127 – низкий уровень сигнала второго датчика положения педали акселератора. Так как этот узел достаточно ответственный и выполняет важную функцию, для точности и надежности в нем используется сразу два датчика. Находятся они в одном корпусе, последовательность и способы устранения ошибки те же.
  4. 2128 – клон кода ошибки 2123, только он отвечает за второй датчик.
  5. 2138 – код говорит о несовпадении показаний этих двух датчиков, возможно с одним из них потерян контакт или он сломался. Для решения проблемы необходимо так же прочистить контакты, проверить проводку на исправность и протестировать саму педаль. Тест заключается в замере сопротивления обоих датчиков в разных положениях педали и сравнении показаний. Если они отличаются нужно поменять педаль в сборе.

Распиновка е-газ ваз 2114

В наши дни над электронной педалью поработали и решили большинство проблем, теперь она работает без сбоев, но любители быстрой езды, все равно прошивают свои ЭБУ, отмечая улучшения отзыва автомобиля на педаль.

Это связано в первую очередь с тем, что с завода производители вынуждены накладывать ограничения для того, чтобы соответствовать нормам ЕВРО и повысить ресурс двигателя. Любительские прошивки снимают эти ограничения, позволяя блоку управления открывать заслонку быстрее.

На Самарах, а в частности с электронной педалью газа ваз 2114 проблемы часто встречались на моделях первых годов выпуска, спустя некоторое время недочеты исправили и под конец производства с конвейера сошли экземпляры с надежным е-газом.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Рейка рулевая на ваз 21099

Не работает панель приборов на ваз 2115 — инжектор, причины поломки, ремонт

Какие лучше тормозные шланги на ваз 2110

ВАЗ 2110 установка электропомпы на авто

Запах бензина в салоне лада веста, возможные причины, как устранить

Схема моста ВАЗ 2101-2107, подробное описание частей

Не работает спидометр на ваз 21099 инжектор

Ваз 2112 16 клапанов технические характеристики

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
