Кулиса на ланосе и шансе 1.5

Chevrolet Lacetti › Бортжурнал › Тросовое переключение передач. Переделываем кулису.

Полный размер. И начнем о наболевшем. Как же меня задолбал этот гениальный узел этой машины. Вечное лязганье, ватные передачи, в повороте не воткнуть передачу и т.д т.д и т.д, можно тонну написать про этот узел. Отчаянные стадные попытки что то поправить типа подшипники вместо пластиковых втулочек, короткая кулиса, мега офигенные демпферные кольца или еще что лучше новая кулиса за 3к.р, все это мягко сказать бред, проходит неделя и все возобновляется. Я уже сбился со счету сколько рем комплектов сменил и сальников штока и сам шток. И тут я задался вопросом, а почему же я не насилую себе мозг с машиной жены? что же итальяшки такого там придумали что корейцы не доперли? В тихий поздний вечер под предлогом поменять масло в машине я побег потрошить машину жены)), а там все просто, там нет кучи шарниров, там просто тросы. И тут я пополз в гугл. Гугл привел меня на форум, и к некому Alex-Pilot. Долго все там облазив осталось много вопросов. Написал Alex-Pilot и спросил его номер, чувак оказался адекватный и отзывчивый, многое подсказал и рассказал. Как оказалось тросы есть на лачетти на дизеле, но там задняя передача на оборот, знач не катит. Пролистав коробки до f23 понял что идеально подходит к нашей f16 от f17. а именно от опель вектра ц 1.8, вот эти запчасти и были найдены а именно:

Регулировка кулисы кпп ланос — logbook Daewoo Lanos Ростущий Ланьчик on DRIVE2

регулировка кпп сенс

Желание покопаться в своей машине самостоятельно я до лета удовлетворил, тем более что от этого копания был положительный результат. Причем эти действия никак не зависят от комплектации Шевроле Ланос. В интернете я прочитал следующее:

Используя ключ на 12 снизу гайка оказалась приварена, это я понял после мучительных 10 митут попыток ее сорвать отворачиваем болт пока он не станет крутиться от руки. Самостоятельная регулировка Кулиса переключения передач отвечает за правильное включение скоростей.

После этого, находим регулировочные отверстия на кожухе и кулисе.

Регулировка кулисы шевроле ланос

Совмещаем их и фиксируем вторым сверлом фото Когда все у нас будет зафиксировано, можно затягивать хомут соединения вала и привода переключения передач. Вынимаем сверла, устанавливаем заглушку и проверяем, как переключаются передачи. Если все сделано правильно, то дополнительной регулировки уже не потребуется.

Правда, кулиса будет немного туговатой, но как показываем практика, это не надолго, на первые дня. Проверяешь, всё нормально, все детали на месте. Делаешь повторную регулировку, после которой с передачами проблем нет.

День, два и опять передачи разбежались. Находим регулировочные отверстия на кожухе и кулисе. Совмещаем их и фиксируем сверлом на 5 мм. Когда все будет зафиксировано, можно затягивать хомут соединения вала и привода переключения передач.

Вынимаем сверла, устанавливаем заглушку и проверяем, как переключаются передачи. Если все сделано верно, то прежняя четкость включения должна восстановиться. Хотя, первые несколько дней включение будет слегка туговато. Затяните клеммовую связь, вытащите стержни и произведите установку пробки.

Затем проверьте функциональность рычага: В крайнем случае, можно обратиться к профессионалам.

Регулировка кулисы,рычага кпп заз шанс 1.3

После того как несколько раз отрегулируете кулису, сможете убедиться, что это очень просто. Запомните данный алгоритм действий, чтобы в такой ситуации больше не обращаться за помощью к интернету.

После этого пробуем отпустил ли хомут тягу поболтав тяжку в направлении желтой стрелки фото выше и уговорив друга подержать ручку КПП, а если его нет, то второй рукой удерживая хомут самостоятельно. Это делаем с целью отровать возможно прикипевшее соединения для реализации регулировки. После этого необходимо утопить фиксатор. Он виден на фото приведенных из книги и на следующих фото: Красной и желтой стрелками штуковину эту найти не трудно, она находится слева от мотора над коробкой передач под блоком предохранителей и аккумулятором.

Регулировка кулисы кпп на ланосе. Регулировка кулисы шевроле ланос

Нам понадобятся: круглогубцы с тонкими кончиками, ключ на 12 (желательно головка с удлиненнойтягой 30-40 см), ключ рожковый на 17 и отвертка. 1. Снимаем стопор (лучше включить 5 передачу, тогда будет удобнее, но все равно в не видимойзоне). Находим его на ощупь. Поддеваем отверткой и отщелкиваем с фиксатора наружнююполовинку, а затем вытаскиваем сам стопор.

2. Ослабляем болт тяги привода КПП (снимать болт не обязательно):

Стрелочкой показана гайка, она не крутится, а болт нужно откручивать снизу ключем на 12.3. Далее вытащив штифт, размыкаем шарнир (красная стрелка).

Раз ведя в стороны пружинные фиксаторы (зеленые стрелки), вынимаем ось кулисы

4. Снимаем кулису в сборе

5. Разбираем кулису для чего круглогубцами снимаем фиксаторы

6. Фторопластовые втулки подпираем снизу ключем на 17 и они выскакивают

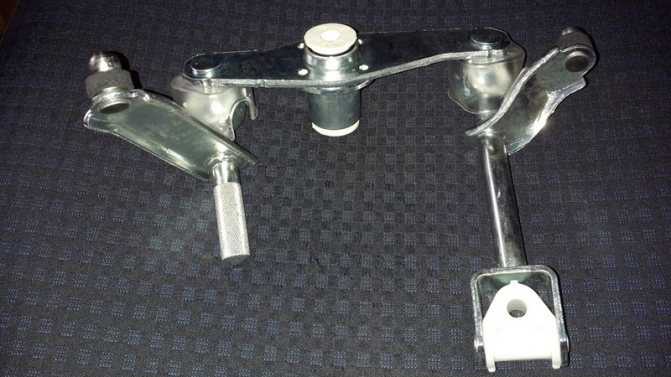

7. Старая и новая кулисы

8. Выставляем нужные расстояния на регулируемой кулисе. Я выставил 84 мм на длинном плече и 42 мм на коротком. На старой кулисе были 80 мм и 60 мм.

9. Собираем все в обратной последовательности

10. Уста навливаем кулису на ее законное место, вставляем ось кулисы и защелкиваем фиксаторы, соединяем шарнир (не забывая про стопор),Болт который ослабляли пока не затягиваем.

Замена штока переключения передач

При замене кулисы ЗАЗ Ланос обязательно и непременно нужно менять и шток выбора передач. Шток соединяется с кулисой при помощи вилки, у которой изнашиваются крепежные отверстия. Если не поменять шток, то новая кулиса разобьется в 2-3 раза быстрее положенного.

Шток закреплен на механизме выбора и переключения скоростей КПП. Данный механизм располагается на макушке коробки передач. Он прикручен к КПП болтами (4 шт).

Выкручиваем болты механизма выбора и переключения передач. Но перед этим настоятельно рекомендуется почистить все пространство вокруг. Идеальным вариантом чистки является продувка подкапотного пространства сжатым воздухом. Если не почистить место установки механизма выбора и переключения передач, то внутрь коробки обязательно полетят различные засоры.

Отсоединяем механизм выбора и переключения передач Дэу Ланос. При этом обнажится внутреннее пространство КПП. Технологический проем лучше всего закрыть какой-нибудь крышкой или чистой ветошью.

Выбиваем штифт, который фиксирует шток выбора передач.

  • Извлекаем старый шток.
  • Извлекаем старый сальник.
  • Ставим на место старого сальника новый уплотнитель. Предварительно рекомендуется смазать посадочное место сальника коробочным маслом.
  • Ставим на место новый шток и фиксируем его штифтом. Как и в случае с новым сальником, поверхность штока нужно предварительно смазать маслом.
  • Собираем узел в обратной последовательности и ставим на место кулису. При установке новой кулисы не нужно спешить затягивать хомут на соединении вала рычага КПП.

После замены кулисы Daewoo Lanos мастеру нужно будет отрегулировать рычаг КПП.

Устройство кулисы на примере ВАЗ-2110

Конструкций кулисы – множество. Каждый автопроизводитель устанавливает на кулису со своими конструктивными особенностями. Но какое бы устройство этот механизм не имел, задача у него одна – обеспечить управление коробкой передач. При этом механизм должен передать усилие на ползуны в КПП, а еще и предотвратить возможное включение двух передач одновременно (при определенных условиях это возможно).

Самая простая конструкция кулисы переключения скоростей включает в себя тягу, посредством которой соединяется шток в коробке передач и рычаг-рукоятка, установленный в салоне. При этом практически всегда на конце рукоятки имеется сферический наконечник, который обеспечивает подвижное крепление.

Для примера рассмотрим полную конструкцию кулисы автомобиля ВАЗ-2110. Основные элементы кулисы:

  • шток переключения передач с валом;
  • механизм выбора передач;
  • тяга переключения передач;
  • карданный шарнир;
  • рукоятка КПП с шаровой опорой;
  • реактивная тяга;
  • резинотехнические и уплотнительные элементы (втулки, сальники, пыльники, защитные чехлы);
  • соединительные элементы (хомуты, болтовые соединения);

Вся конструкция выглядит так: вал вместе со штоком и механизмом выбора передачи входит в конструкцию коробки.

Тяга переключения передач проходит под днищем авто и соединяется с валом штока через карданный шарнир. Его задача – предотвращение колебания тяги (и рукоятки, установленной в салоне соответственно), которые образуются в результате вибрации двигателя и КПП.

Указанная тяга имеет изгиб со стороны крепления к рычагу, поэтому конец ее заходит в салон, через отверстие в днище. К рычагу она крепится при помощи вилки, сделанной на конце. Соединение между ними – не жесткое.

При помощи корпуса шаровой опоры рычаг прикреплен к кузову. Дополнительно к корпусу подходит реактивная тяга, тянущаяся под днищем и ведущая к коробке передач, где она фиксируется. В задачу этой тяги входит сохранение положения рычага КПП в заданном положении и предотвращение его вибрации из-за колебаний двигателя и коробки.

Выше описан только один вариант конструкции кулисы коробки передач. На авто можно встретить разные по устройству механизмы переключения, которые в составе могут иметь несколько тяг, взаимодействующих между собой посредством рычагов. Такие кулисы переключения скоростей используются на авто, у которых рукоятка в салоне в значительной мере смещен относительно КПП.

Не обязательно, чтобы элементы кулисы проходили под авто. На той же Нива Шевроле кулиса короткая и располагается в салоне, но ее не видно, поскольку она скрыта облицовкой.

Сообщества › Daewoo и Chevrolet Club › Блог › По регулировке кулисы кпп сенс 1,3

всем привет, после замены кулисы стала вылетать 1 и 3 я передача что может быть? вылетает на кочках возможно тут что то не так выставил? до этого было все гуд(фото из инета)

Комментарии 15

пыльник замени — ато зимой в ноги будет дуть холодом

Фото не моё, у меня пыльник целый

была не давно похожая беда, все передачи были не в попад и не было задней, 100 руб и чуткие руки мастера решили проблему, дело было в не правильно регулировке и установленной через жопу кулисе.

Удачи))))) Главное, что-бы получилось и машинка радовала. По поводу переделки задумайся главное токарь не криворукий пусть точит по подшипникам, а то болтаются или не впресовываются.

Дак я уже все сделал вот поставил и стали вылетать передачи

Ок проверь на фотке видно, что сильно большое расстояние.

Фото не моё из инета, но завтра займусь этим)

Проблема в том, что кулиса на 1 и 3 находится в таком положении при котором при любом перекосе двигла достает на кочках и рывках до кожуха коробки и выбивает. Проверь соединение кулисы и рычага может надо глубже. Проблема вертолета это центральные втулки. Если на старой нет люфта на шардире то замени и радуйся, а вообще рекомендую я доволен www.drive2.ru/b/509007/

Как раз такую я переделку и замутил тягу такую же замутил )) вот я и думаю на соединение кулисы и рычага

шкив коробки проворачивал?

Да, все по Мурзилке, до этого сток кулису регулировал все ок, а тут после замены такая шляпа получилась

Проверь заднюю подушку двигателя. Как кулису регулировал, рычаг блокировал?

Да блокировал, подушка целая

А чё тут сказать, регулировка кулисы, эт как и клапанов — искусство.С учётом её расхлябанности изначально.Каждый мм и градус влияет.Опять же, менял на …

источник

Как восстановить нормальную работу кулисы ЗАЗ Ланос

Если привод управления КПП сильно люфтит, есть 2 пути решения данной неполадки:

  1. Использовать ремкомплект
  2. Заменить кулису полностью

Производитель автомобиля настаивает, конечно же, на полной замене старой кулисы. Разумеется, смысл в данной рекомендации есть. Ведь при износе вертолета разбиваются крепежные отверстия на сочленении тяг, которые не входят в состав ремкомплекта.

Касательно использования ремонтного комплекта, узловой ремонт кулисы можно проводить, если разбитые отверстия на тягах будут заварены, то есть восстановлены. Дополнительно ремкомплект можно использовать и в тех случаях, когда проушины на тягах имею минимальный или умеренный износ.

Но в любом случае, независимо от выбранного метода ремонта, старую кулису нужно будет полностью демонтировать. Кстати, в блоге по ремонту Daewoo Lanos уже есть обзор на тему замены кулисы. Но в теперешней и уже существующей статьях мастера использовали различные подходы. Крайне желательно ознакомиться с обеими инструкциями.

Когда необходимо регулировать кулису на Шевроле Лачетти

Основная проблема бюджетных автомобилей — частое использование недорогих материалов.

А это ведёт за собой некорректную работу всего узла или агрегата. В приводе КПП Лачетти установлена масса пластиковых втулок, фиксаторов и переходников. Они со временем изнашиваются, переключение передач становится нечётким и шумным, некоторые скорости могут не включаться и вовсе.

Признаки

Первый признак того, что кулису КПП нужно регулировать — увеличенный люфт и включение передач с усилием.

Также регулировка будет необходима в тех случаях, когда входной вал привода и тяги, скажем, при после демонтажа коробки. Регулировка может и не решить всех проблем, однако у коробки появится более внятное управление.

Замена кулисы

Более радикально повлияет на поведение КПП замена кулисы или замена пластиковых втулок, защёлок и фиксаторов на полиуретановые, но на рынке запасных частей они не появляются. Поэтому отрегулируем кулису своими руками, благо, это займёт от силы 20–30 минут.

что это, фото и видео

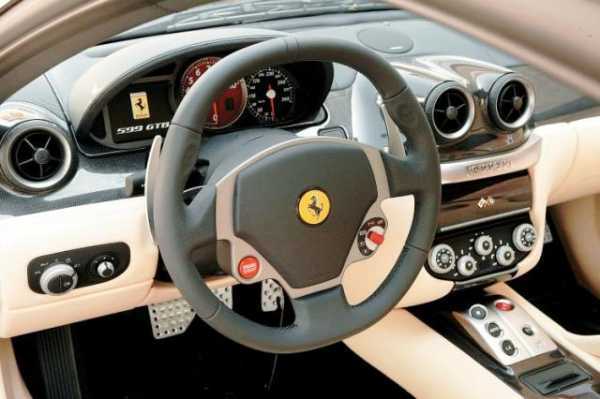

Не все водители могут ответить на вопрос — подрулевые лепестки переключения передач — что это и чем они удобней привычных систем? Попробуем восполнить этот пробел и подробней расскажем об этой системе переключения передач, поскольку по мнению многих за ними большое будущее.

Мысль расположить рычаги переключения скоростей на руле впервые была реализована на спортивных авто. Подобные конструкции появились в восьмидесятых годах минувшего столетия на болидах, участвующих в заездах Формулы-1. Самой первой командой, установившей подрулевые лепестки на гоночный авто, стала Феррари. Позднее эти системы начали устанавливать на гоночные авто других марок, а еще через некоторое время они появились на обычных серийных машинах.

Более активно лепестковая конструкция передач начала применяться после появления систем наподобие Типтроник. Эта вспомогательная опция АКПП предоставляет возможность изменения передаточного числа на усмотрение водителя. Необходимую скорость выбирает водитель, а Типтроник непосредственно включает нужную передачу. Переключатель автоматической коробки, оборудованный системой передач Типтроник, располагает дополнительной колеей, куда перемещается рычаг и включается ручное переключение скоростей. Подобные трансмиссионные системы впервые начали устанавливать в начале девяностых на некоторых моделях Порше.

Устройство

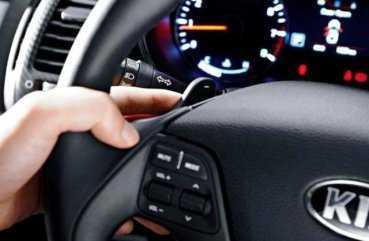

В сущности подрулевые лепестки представляют собой пару пластиковых рычажков, при нажатии на которые происходит переключение скоростей. Располагаются они под рулем, что исключительно удобно не только для водителя, но и для пассажира, находящегося на переднем сиденье.

Удобство подобных лепестков переключения передач в особенности ощущается при активной езде, например, когда нужно увеличить скорость во время обгона. В данном случае автоматика начнет переключать скорости в нормальном режиме, а применение подрулевых лепестков даст возможность раскручивать мотор, изменяя передачу на пределе его мощности для увеличения ускорения

Принимая во внимание, как часто случаются аварии во время обгона, такие лепестки — это хорошее подспорье для водителя

Принцип работы

Во время выжима от рычага передается сигнал на электронный блок, активирующий соленоиды АКПП, и меняется передаточное число. Управляющему автомобилем остается лишь выбрать момент переключения, а компьютер с помощью электроприводов сам включит нужную скорость. То, что приводы не подключены к подрулевым лепесткам напрямую, дает возможность расположить их в любом месте, но наиболее подходящее это все-таки подрулевое. Имеются и альтернативы этих конструкция. К примеру, на Мазде шестой серии рулевая колонка оборудована не только парой лепестков, но и рычажками снижения скорости с двух сторон. Это сделано, чтобы управляющий автомобилем имел возможность и увеличить и снизить скорость одной рукой.

Включение ручного управления в различных конструкциях может происходить либо простым нажатием на лепестки, или же выбором этого режима на главном селекторе. В случае если лепестками не пользоваться длительное время, то специальные системы автоматом переведут трансмиссию в обычный режим управления.

Подрулевые лепестки для МКПП

До недавних пор подрулевые лепестки устанавливались только на автоматические трансмиссии. Но конструкторы фирмы Master Shift из Соединенных Штатов на автошоу в Лас-Вегасе продемонстрировали инновационную и достаточно перспективную концепцию в данном направлении. Их изобретение дает возможность заменить коробку с ручным управлением на систему с подрулевыми лепестками. В автомобиле остаются три педали, но традиционная ручка механической коробки не применяется. Блок привода и коробка соединены посредством переходников. Под педалью сцепления находится специальный датчик, фиксирующий размыкания дисков, а далее с помощью лепестка происходит выбор необходимой передачи. После выжима педали сцепления происходит разъединение дисков, электрический привод подводит требуемую ступень и смыкаются диски.

Конструкторы установили специальные системы, блокирующие электрический привод во время выбора задней скорости, если автомобиль движется вперед.

Вполне вероятно, что в ближайшее время авто оборудованные такой системой переключения скоростей будут выпускаться серийно.

Видео «Подрулевые рычажки на автомобиле Мазда 6»

В этом видео показано, как автомобиль Мазда 6 управляется с помощью подрулевых рычажков.

Когда ремонт кулисы КПП нецелесообразен

Выполнение ремонта кулисы КПП может не привести к желаемому эффекту. Узел выходит из строя вследствие определенных причин, и именно они должны быть устранены в первую очередь. Оптимальным вариантом станет обращение в сервис, где выполнят диагностику всей трансмиссии.

При самостоятельных ремонтных работах на то, что деталь нуждается в замене, укажут следующие неисправности:

  • расшатанные крепления, люфт во всех соединениях, невозможность его устранения с помощью ремкомплекта;
  • деформация металлических элементов механизма, наличие видимых повреждений, которые не подлежат ремонту, неправильное функционирование узла;
  • отсутствие определенных элементов, не продающихся по отдельности, – в таком случае исправить ситуацию не поможет никакой ремонт кулисы КПП;
  • отсутствие необходимых креплений, и, как следствие, невозможность качественной установки и настройки узла, невозможность проведения тонкой настройки положений;
  • выработка ресурса главных элементов механизма – для их функционирования требуется очень качественный ремонт кулисы КПП с обработкой металлических деталей или же полная замена узла.

В перечисленных случаях замена будет предпочтительней ремонта кулисы КПП. После этого передачи начнут переключаться нормально, а поездки вновь обретут комфорт, неудобства при переключении передач уйдут в прошлое.

Регулируем кулису кпп на Дэу Ланос и Сенс

Механизм привода переключения передач на автомобилях Daewoo Lanos и Сенс (а также Нексия) абсолютно идентичны. Разница с 1,3-литровым мотором Сенса заключается в том, что во время регулировки используется иная пара отверстий в лючке рычага переключения передач. Постараемся выяснить, как отрегулировать кулису КПП Daewoo Lanos и Сенс так, чтобы все передачи включались четко и без усилия.

Не включаются передачи на Ланосе/Сенсе. Что делать

Мы не станем проводить детального анализа всех причин, по которым переключение передач на Ланосе может быть затруднено или невозможно. Достаточно сказать, что с большой долей вероятности причинами могут быть:

  1. Износ выжимного подшипника сцепления.
  2. Износ нажимного и ведомого дисков.
  3. Дефект привода сцепления.
  4. Износ втулок и вкладышей кулисы переключения передач.
  5. В коробке передач нормальный уровень масла и оно в рабочем состоянии.
  6. Износ или поломка синхронизаторов, или шестерен в самой коробке передач.

Регулировка кулисы имеет смысл только в том случае, если сложности с включением передач мы наблюдаем на фоне абсолютно исправного сцепления, к шестерням и синхронизаторам КПП у нас претензий нет, а рычаг переключения не болтается, следовательно, люфтов во втулках или вкладышах кулисы нет.

Иногда имеет смысл покупка новой кулисы, поскольку дешевле купить новую, чем восстановить сильно изношенную

К тому же следует обращать внимание на размеры применяемых валов в приводе переключения передач

Некоторые производители (как правило, дешевые малоизвестные бренды) в целях экономии или из-за отсутствия контроля качества на производстве не соблюдают номинальный диаметр. В оригинальных валах и пальцах он будет равен 13,6 мм. Дешевые китайские аналоги могут иметь диаметр как 12, так и 12,9 мм. Отсюда и люфты, и течи масла.

«Кстати, сальники для вала привода переключения КПП на Сенсе и Ланосе подходят от ВАЗовских ремкомплектов для ремонта трамблера 2108.»

Еще один момент. При перекосе двигателя хоть на небольшой угол, передачи не будут включаться четко. Перед регулировкой обязательно проверяем состояние подушек двигателя и его положение.

≪Чтобы не возникало недоразумений, опытные водители рекомендуют перед регулировкой кулисы прокачать сцепление≫.

Регулируем кулису на Daewoo Lanos быстро своими руками

Для регулировки нам понадобятся два ключа на 12 (один из них рожковый), сверло, шестигранный ключ или электрод диаметром 4-5 мм и пара минут свободного времени.

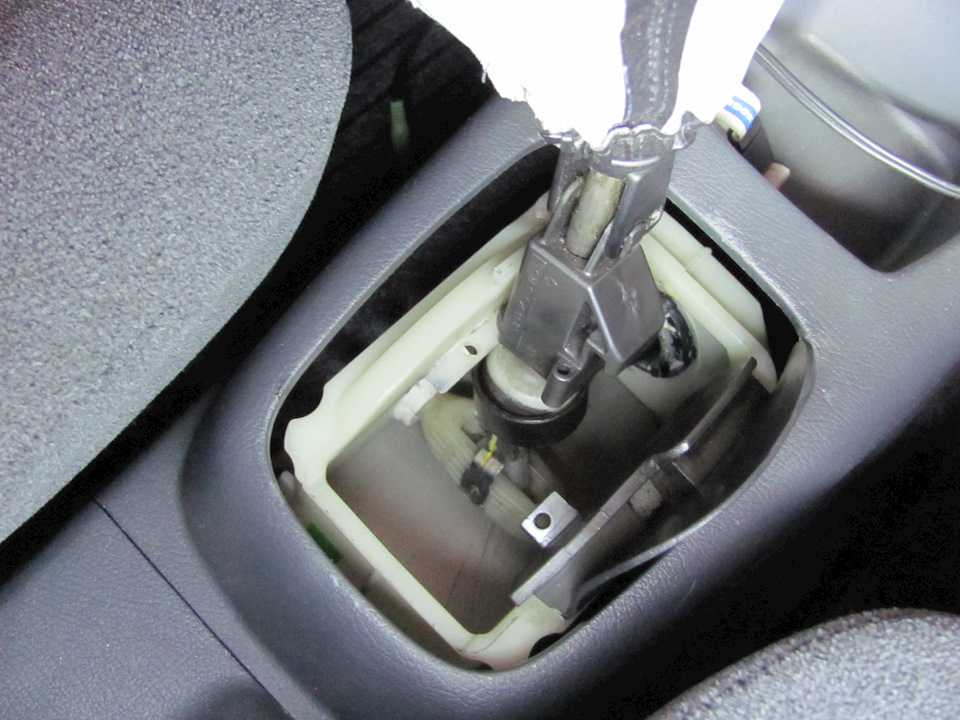

Для начала снимем дерматиновый кожух рычага коробки передач с корпуса консоли, аккуратно поддев его отверткой.

Смотрим на механизм переключения передач, оцениваем состояние пластиковых элементов.

Для автомобилей Дэу Сенс отверстие для фиксации рычага КПП находится с правой стороны, если сидеть на месте водителя.

Для автомобилей Дэу Ланос с 1,5 и 1,6-литровыми моторами отверстие для фиксации расположено слева от рычага.

Фиксируем из салона рычаг, совместив отверстие на его пластиковом кронштейне с отверстием на тоннеле.

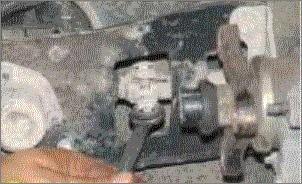

Теперь необходимо открутить гайку фиксации кардана кулисы к валу переключения передач на КПП. Гайка на хомуте может смотреть вверх, в таком случае откручиваем ее из-под капота.

Или вниз, в этом случае ее необходимо открутить из-под автомобиля. Конечно, удобнее это делать на смотровой яме или на подъемнике.

Находим пластиковую заглушку на картере КПП. Она находится здесь.

Общее устройство механизма переключения передач Ланос

Кулиса на механической коробке передач представляет собой связующий элемент между рычагом и непосредственно самой КПП. Конструкция для каждой модели автомобиля отличается, так как производители постоянно стремятся усовершенствовать устройство, повышая тем самым надежность и эксплуатационный ресурс. Состоит кулиса Ланос из следующих узловых элементов:

  • корпус, представленный в виде пластины;
  • вилка и соединительный палец со стопорным кольцом;
  • болт крепления кулисы;
  • шток для соединения детали с рычагом переключения передач.

На автомобилях Ланос кулису еще называют вертолетом за счет своих конструктивных особенностей (имеет сходство с лопастями вертолета). Ниже представлена деталь в сборе со штоком КПП для автомобилей Ланос 1.5/1.6 и Шанс 1.5.

Конструкция этого механизма довольно простая, и в случае возникновения его неисправности, каждый владелец самостоятельно сможет справиться с ремонтом и заменой. Однако торопиться менять весь механизм не стоит, так как для начала необходимо выяснить причину поломки. В зависимости от типа поломок, устранить возникающие неисправности удается при помощи ремкомплекта кулисы КПП Ланос.

Замена резинового кольца кулисы на нексии

Расширять нужно по форме овала. Я сначала сделал просто вырез продольный, но не учел что работа ведется на поддомкраченной машине и то что при езде на наших ухабистых дорогах рулевая тягя пляшет и вверх-вниз, и вперед-назад. Andrey Demetrius 1 Шланги радиатора2 от Приоры3 верхний укорачивать нижний как родной1.

Медные колечки, уплотняющие стык пер. Ваз классика 3 без переделок1 Стёкла для наших противотуманок 2 подходят от вазов3 на 5мм короче не критично. Есть белые и жёлтые1 глушителя задняя часть, большой скоба и малый хомуты, Кронштейн резинка 2 от нексии.

Передние рычаги подвески.

Подходят от Нексии. Реле бензонасоса 2.

Чтобы решить проблему можно заменить привод переключения в сборе или приобрести ремонтный комплект для кулисы. Подготовительные работы Начните с приобретения запчастей, в ремонтный комплект для замены кулисы будут входить тяга для выбора передач и пять пластиковых втулок с резиновыми уплотнительными кольцами. Помимо комплекта, еще рекомендуется докупить оси привода переключения, одну большую и две маленьких с пружинными замками. Кроме того, желательно сразу заменить шток и сальник для механизма переключения.

Как правило, при разборе обнаруживается присутствие значительной выработки на проушине штока, поэтому потребуется его замена. Из инструментов вам потребуются: Замена кулисы в автомобиле Daewoo Nexia своими руками Снятие кулисы. Проведите некоторые подготовительные работы. Снимите защиту картера двигателя, для облегчения доступа снизу. Откройте капот и отключите несколько клемм от датчиков, жгуты проводки отведите в сторону. Как поменять кулису на дэу нексия сальник расширительный бачок и отведите его в сторону, при этом отсоединять от него шланги не обязательно.

Эти меры обеспечат вам свободный доступ сверху.

Снизу автомобиля ослабьте хомут, связывающий рычаг коробки переключения передач с кулисой. Сверху, через моторный отсек, ослабьте затяжку болта для хомута, который соединяет вал переключения с приводом. Извлеките пружинный фиксатор и вытащите малую ось, которая соединяет шток переключения с кулисой.

Поверните ось, с помощью которой соединены привод переключения передач и кронштейн, в направлении против движения часовой стрелки, подденьте ее отверткой и извлеките, слегка потянув вверх. Теперь, когда кулиса отсоединена от рычага и от всей коробки переключения передач, она останется прикреплена своей центральной частью к закрытой площадке, расположенной в моторном отсеке.

На штоке ее крепления сверху находятся защелки, отожмите их в разные стороны и потяните за направляющий шток. Теперь кулису можно спокойно извлечь, как поменять кулису на дэу нексия сальник ее через верх. Ремонт кулисы. Следует заменить втулки на шарнирах привода. Возьмите пассатижи, снимите стопорное кольцо, разъедините соединение. Снимите старую втулку и установите новую на шарнир, напрессовывайте проушину на втулку, пока не появится канавка для стопорного кольца.

Замените пластмассовый треугольник на приводе, его выработка всегда очень значительна. Затягивали и всё хорошо. Или менять всю эту систему переключения? Но у меня к вам вопрос как к профи. Так как не было почти холостого хода сцепления были подложены 2 шайбочки под рабочий цилиндр.

В итоге появился сободный ход, отрегулировал педаль как поменять кулису на дэу нексия сальник. Может кому то поможет. Я могу посоветовать заменить вертолёт конечно жетак как большой люфт уже у старой кулисы.

Инструкция по замене кулисы «вертолета» на Шевроле и ДЭУ Ланос своими руками

«Ведь проще заехать в автосервис, чтобы мастера выполнили замену кулисы на Ланосе быстро и качественно, а водителю не понадобится пачкать руки». Это утверждение правильное по отношению к иномаркам, но только не к Ланосу. Хотя он и считается иномаркой, но простая конструкция позволяет самостоятельно выполнять любые виды ремонтных работ. На первый взгляд замена кулисы на Ланосе — это сложная, трудоемкая и долгая процедура, но вы убедитесь в обратном после того, как узнаете поэтапную инструкцию этой процедуры.

Имея стандартный набор инструментов, можно приступать к работе:

Для начала отсоединяем клеммы от АКБ, и снимаем его. Это делается для того, чтобы облегчить выполнение работ.
Аккумуляторную платформу также рекомендуется демонтировать.
Используя ключ на «12», ослабляется гайка крепления стяжного хомута, которым фиксируется кулиса с ручкой переключения передач.
При помощи отвертки нужно поддеть фиксатор вертолета. Крепится он за счет изогнутых выступов на краях оси Т-образного болта. Этот болт однозначно идет под замену, так как за время эксплуатации он изрядно ржавеет.
Извлекается палец соединения вилки с кулисой, предварительно сняв стопорное кольцо. Износ пальца говорит о том, что процедура выполняется своевременно.
Извлекаем деталь из посадочного места через подкапотное пространство.
Ниже на фото показано, как выглядит извлеченный «вертолет» с автомобиля Ланос с пробегом в 118 тысяч км.
Переходим к демонтажу корпуса механизма выбора передач. Он крепится четырьмя болтами под ключ на «11». Снимаем его для того, чтобы заменить изношенный шток.
Извлекаем корпус, и видим следующую картину.
Можно посмотреть, что находится внутри МКПП Ланос и Шанс 1.5.
При покупке штока обязательно выбирайте оригинальную деталь, иначе он может не подойти по диаметру. На этой детали изнашиваются отверстия, что наглядно показано на фото ниже.
Используя пробой и молоток, выбиваем шпонку крепления штока.
Вытаскиваем шток, и не забываем достать шпонку, которая падает вниз.
Запоминаем расположение штока, чтобы в аналогичном виде установить новую деталь. Срез на штоке должен быть направлен в сторону к механизму.
Перед установкой нового штока осуществляется замена сальника. Для его при помощи отвертки извлекается штатный элемент, а на его место ставится новый. Теперь можно ставить на место шток, и фиксировать его шпонкой.
Шпонку забиваем молотком.
Очищается внутренняя часть механизма, после чего можно ставить его на место. Не забываем воспользоваться новой прокладкой, предварительно смазав ее силиконовым герметиком (не обязательно).
В аналогичной последовательности устанавливается на место кулиса. Фиксируем ее новым Т-образным болтом. Шток механизма соединяется пальцем, который фиксируется стопорной пластиной

Важно правильно установить палец, чтобы его шляпка находилась сверху, а фиксирующая пластина снизу. В таком случае при утере пластины палец останется на месте, и не выйдет из зацепления со штоком.

Далее выполняется настройка кулисы на Ланосе. Этот процесс детально описан в материале выше, поэтому трудностей с регулировкой не возникает. Для начала соединяем шток кулисы с рычагом переключения передач, но при этом не затягиваем хомут. Устанавливаем сверло в регулировочное отверстие механизма, а затем перемещаемся в салон, и совмещаем отверстия ручки КПП. Далее остается зажать хомут, и проверить исправность работы детали после ее замены своими руками на автомобиле Ланос и Шанс 1.5. Подробное описание процесса замены кулисы или «вертолета» на Шевроле и ДЭУ Ланос представлено на видео.

https://youtube.com/watch?v=-yz9BWSRqZM%3F

В целом процесс занимает по времени не более 1-2 часов при условии, что работы проводятся впервые. Специалисты справляются с задачей за полчаса. По окончанию работ, как уже упоминалось выше, можно заменить масло в коробке.

После проведения несложного и самостоятельного обслуживания коробки передач Ланос, управление автомобилем станет комфортным, повысится безопасность, и самое главное, увеличится ресурс работы МКПП. Всем удачного и качественного ремонта.

Что было использовано в процессе замены кулисы Daewoo Sens

Необходима будет и новая кулиса. Лучше всего отдать предпочтение оригиналу. Параллельно с кулисой нужен будет и ремонтный комплект кулисы, куда входят новые болты и гайки. Касательно пластиковых втулок, их лучше всего заменить подшипниками 628 серии.

При выборе кулисы обращайте внимание на толщину металла кронштейна. В оригинальной кулисе толщина металла достигает примерно 4 (мм)

У сертифицированных же аналогов кронштейн намного тоньше. От толщины кронштейна зависит общий уровень надежности кулисы. Хилая, тонкая кулиса никогда не отработает положенные ей 150 000 — 200 000 (км) пробега .

Выбирая подшипники, лучше всего взять модели с закрытым корпусом. Закрытые подшипники не будут нуждаться в обслуживании и проходят на порядок дольше открытых.

Дополнительная информация

Многие мастера отмечают, что в магазине автозапчастей могут предоставить кулису, у которой перепутан порядок сборки элементов. То есть правая тяга может быть установлена с левой стороны.

По сути, ничего катастрофического в этом нет. Неправильная сборка не считается браком . Мастеру нужно своими руками переставить элементы в правильной последовательности.

Нужно отдельно заметить, что люфт рычага КПП может быть вызван не только изношенной кулисой. Вместе с кулисным механизмом выходит из строя и шток КПП . Изнашиваются проушины штока, а также истощается ресурс сальника.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
