Всё о компрессии двигателя: что такое, почему важна, как замерить и как повысить

Повышение давления

Парадоксальная ситуация с увеличением сжатия возникает, когда моторная смазка попадает на поршневые кольца сверху, со стороны камеры сгорания. Он уплотняет интерфейс и при измерении скачок давления достигает 14-15 бар.

Причина. в изношенных уплотнениях клапанов, дающих много смазки в камеру сгорания Нивы. Выхлопные газы отчаянно, расход масла высок, но поршни с кольцами не имеют к этому никакого отношения. Неисправность обнаруживается, когда крышка клапана открыта, а толкатели удаляются с клапанов. Неподходящие колпачки «дуб» на ощупь или покрытые трещинами. Масляные уплотнения можно менять без разборки силового агрегата.

Источник

Что делать, если низкая компрессия?

При невысокой компрессии возникают трудности с холодным запуском силового агрегата. Становится заметным перерасход горючего и масла, ухудшение разгонной динамики. В силовых установках, работающих на бензине, ещё заливает свечи.

Низкий уровень компрессии — свидетельство появления утечек в камере сгорания или возникновения крупных зазоров между отдельными деталями цилиндропоршневой группы. Проблема может заключаться и в большом количестве нагара на клапанах, разрушении поршня, износе маслосъёмных колец, дефектах на прокладках ГБЦ и т.д.

Очень часто при серьёзных нарушениях компрессии приходится разбирать силовой агрегат. Например, для проведения расточки или гильзовки БЦ, замены поршней и колец, выполнения других работ.

Если мотор имеет большой пробег, то без капитального ремонта не обойтись. Однако низкая компрессия не всегда является приговором для ДВС. Автомеханики, которые после проверки уверяют владельца транспортного средства в 100-процентной необходимости проведения капремонта мотора, либо заблуждаются, либо лукавят.

Проблема в том, что низкая компрессия связана с менее серьёзными дефектами, устранение которых не требует больших денежных затрат. В первую очередь это относится к:

Закоксованности колец;
Необходимости регулирования газораспределительного механизма.

Поэтому на первый план в решении проблемы с невысокой компрессией выходит умение определять её истинную причину. Владельцы, плохо разбирающиеся в технической части транспортного средства, убеждены, что очень высокая компрессия – это всегда хорошо. Отчасти это является заслугой продавцов автохимии, говорящих о «волшебных» свойствах присадок. Подобные препараты действительно работают. Однако увеличение компрессии происходит за счёт изменений с камерой сжатия, которая просто уменьшается в объёмах.

Если разобрать двигатель после продолжительного использования специальных добавок и присадок, то можно обнаружить налёт неизвестного происхождения. Таким образом, покупка и применение автохимии является лишь временным решением проблемы. Присадка не устраняет неполадку. Дополнительные образования в камере сжатия ухудшают отведение тепла, что приводит к детонации и появлению эффекта «калильного зажигания».

Из истории

С осени 1961 и по январь 1967 года горьковчане выпускали ГАЗ 53 с индексом «Ф», на ГАЗ 53Ф стоял шестицилиндровый двигатель ГАЗ 51. Хотя мотор был в то время несколько усовершенствован, но он обладал существенными недостатками.

ДВС уже морально устарел к тому времени. Нижнее расположение клапанов давало низкий КПД и небольшую мощность, мотор неудобен был в обслуживании и ремонте. Даже отрегулировать клапана являлось проблемой, и на их регулировку уходило немало времени. Чугунная конструкция имела немалый вес, мотор имел относительно небольшой ресурс по пробегу. Все шло к тому, чтобы заменить устаревшую конструкцию на что-то более приемлемое.

Пример двигателя для ГАЗ 53

В то время это был большой шаг вперед в автомобильной промышленности.

Сначала ЗМЗ спроектировал V-образный 8-цилиндровый двигатель для ГАЗ 13 «Чайка» (ЗМЗ 13). Двигатель обладал мощностью 195 лошадиных сил и работал на бензине с высоким октановым числом (Аи-93 или Аи-95). Почти сразу был разработан ДВС ЗМЗ 41 (140 л.с.). ЗМЗ 41 работал на «семьдесят шестом» бензине. Этот мотор устанавливался на «Волгах» спецслужб.

Так выглядит V образный 8-цилиндровый ДВС

Способы изменения степени сжатия

У современных силовых агрегатов можно откорректировать эту характеристику как в большую, так и в меньшую сторону. Если нужно повысить параметр, то для этого растачиваются цилиндры и ставятся поршни с большим диаметром. Любому, кому интересно понимать разницу в компрессии и степени сжатия двигателя сгорания, будут полезны эти сведения. Ведь среди автолюбителей есть сторонники разного рода тюнинга.

Другой, не менее эффективный способ изменения степени сжатия, заключается в уменьшении камеры сгорания. В этом случае с места сопряжения ГБЦ с блоком двигателя удаляется слой металла. Такая операция проводится с использованием строгального или фрезерного станка.

Если же по каким-либо причинам возникает необходимость в понижении степени сжатия, то, наоборот, стоит поместить дюралевую прокладку между блоком цилиндров и ГБЦ. Другой способ – это удаление слоя металла с днища поршня. Однако он более сложен в реализации, поскольку это потребует определенных усилий, навыков и умений. К тому же для этой процедуры нужен токарный станок.

Плохая компрессия в двигателе

Поведение автомобиля изменилось. Двигатель запускается не с первой прокрутки стартером или требует продолжительного вращения, а при минусовой температуре окружающей среды может вообще не запуститься. Если вывернуть свечи зажигания и осмотреть их визуально, то причина отказа в запуске становится ясной — свечи «мокрые» от переизбытка топлива, поступающего в цилиндры. Это симптомы плохой компрессии в двигателе.

Признаки

двигатель завелся, после прогрева работает ровно на холостом ходу, но при движении ощущается потеря мощности;
провалы при разгоне и увеличился расход топлива;
работает с пропусками воспламенения — «троит».

Что делать, если выявлены вышеперечисленные признаки

Во избежание дальнейшего и скорого износа необходимо в кратчайшие сроки установить причины и выявить узлы, подлежащие ремонту.

По результатам замера компрессии возможны следующие показатели:

высокая — больше 15;
низкая — меньше 12;
нет — 0.

Повышение компрессии в моторе видно по выхлопным газам — цвет становится сизо-белым и увеличивается расход масла. При разгоне появляется звон поршневых пальцев. Большая компрессия вызывает увеличение нагара на тарелках клапанов и направляющих, а на стенках камеры сгорания образуется слой кокса, уменьшающий объем камеры и соответственно изменяющий степень сжатия цилиндров.

Высокая компрессия постепенно вызывает детонационные стуки двигателя, разрушающие шатунно-поршневую группу.

Причина завышенной компрессии

Анализ ревизии двигателя показывает, что причина не одна. В таблице приведены причины повышенной компрессии в моторе:

1	Перегрев двc
2	Низкокачественное масло
3	Не соответствующее масла
4	Присадки
5	Некорректная установка меток газораспределения
6	Несвоевременная замена маслосъемных сальников клапанов

Причина низкой компрессии

Слабая компрессия выявляется при его запуске, особенно в холодную погоду, а также признаки обнаруживаются в потере динамики и увеличению расхода топлива.

Низкая компрессия увеличивает скорость износа двигателя, а если дефект в одном цилиндре, то холостой ход неустойчив, машина часто глохнет или занижает обороты холостого хода.

В таблице приведены основные причины:

1	Перегрев
2	Тепловой зазор клапанов ниже допустимого уровня
3	Прогар или трещина на тарелке клапанов
4	Износ направляющих клапанов
5	Износ компрессионных колец поршня
6	Прогар прокладки головки блока цилиндров
7	Негерметичность пары седло-клапан

Если нет компрессии в одном или более цилиндров, то двигатель очень плохо заводится, а заведенный тут же начинает работать несбалансированно, с сильными вибрациями и тряской.

Если же пропала компрессия одновременно во всех цилиндрах — двигатель не заведется. Одной из причин может быть обрыв ремня ГРМ на заведенном двигателе и столкновение поршня с клапанами. После удара клапана гнутся. Система газораспределения теряет герметичность, и сжимаемая топливовоздушная смесь с большой скоростью направляется в впускной и выпускной коллекторы.

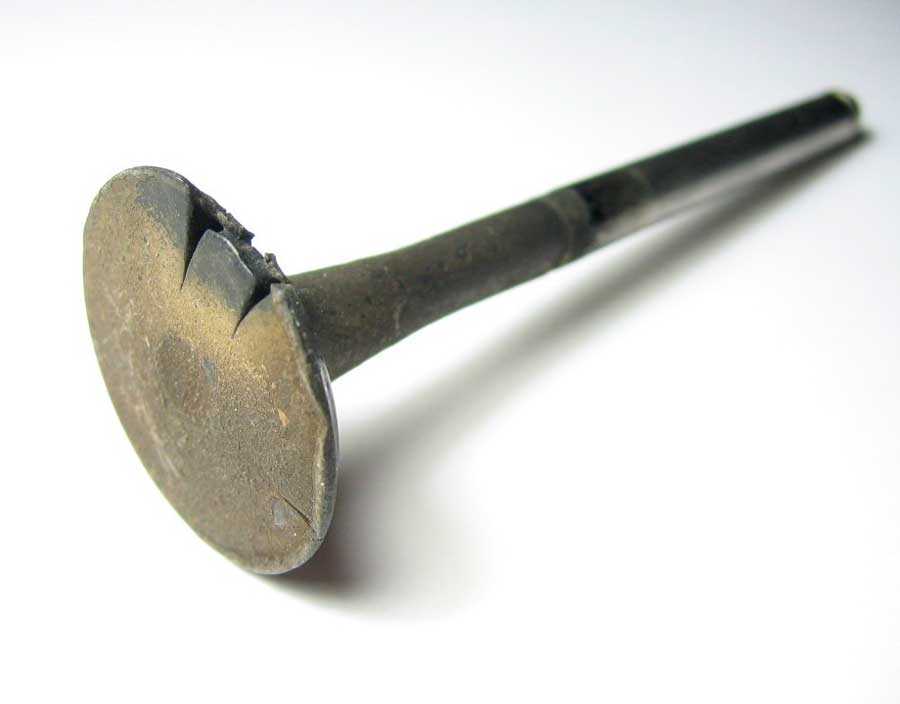

Также пропадает компрессия в одном из цилиндров из-за сильного прожига тарелки клапана. Есть примеры, когда от 40 до 50% площади тарелки клапана оплавлено и компрессия равна нулю. Это легко определить и без компрессометра. Достаточно завернуть в этот цилиндр свечу и при прокрутке стартером коленчатый вал будет вращаться легко и однородно, не выделяя такты сжатия.

При замере компрессии желательно наблюдать за стрелкой измерителя давления (манометра) и следить за динамикой его нарастания. По скорости нарастания компрессии можно косвенно определить в какой группе деталей сильный износ. Если на первом такте манометр показывает низкую компрессию (3-5 атм), а при последующих тактах скорость нарастания давления увеличивается, то с большой вероятностью можно установить, что изношены поршневые кольца. В качестве перепроверки показаний можно применить метод искусственного создания масляной пленки на стенке цилиндров, добавив через свечное отверстие 5-10 мл масла. Если с добавленным маслом компрессия резко увеличится на первом же такте и установится номинальной, то можно уже конкретно утверждать об износе копрессионных колец. В случае измерения в двух соседних цилиндрах и получении низкого результата без масла и с маслом, можно сделать заключение о дефекте в прокладке головки блока цилиндров.

Возможен и другой вариант, когда достигается на первом такте 6-9 атм и на последующих тактах стрелка манометра зависает в этом же положении. При такой ситуации предполагается отсутствие герметичности клапана или прокладки ГБЦ. Более точно установить причину можно другими диагностическими приборами, такие как пневмотестер или электронный осциллограф.

Двигатель ЗМЗ 410 УАЗ, Волга

Краткое описание

Двигатель ЗМЗ 410 предназначен для установки на автомобили повышенной проходимости Ульяновского автозавода. Особенности. За основу взят 402-ой двигатель. ЗМЗ 410 имеет оригинальный блок цилиндров, блок гильзованный. Диаметр цилиндров увеличен до 100мм, за счет чего повысили объем двигателя. Мотор отличается повышенным крутящим моментом. Поршни имеют оригинальную конструкцию, имеют углубления, которые является частью камеры сгорания. Применяется иной коленвал в отличии от 402-го. В остальном двигатель конструктивно ничем не отличается от ЗМЗ-402. Бумажный фильтр, набивка вместо заднего сальника, нижнее расположение распредвала. Для автомобилей марки УАЗ двигатель имеет следующее обозначение — ЗМЗ-4104.10. Данный мотор взаимозаменяем с УМЗ-421.

Ресурс двигателя ЗМЗ 410 в пределах 150-250 тыс. км. Стоить отметить, что качество сборки и изготовления деталей у ЗМЗ-410 на порядок выше, чем у двигателей УМЗ.

Характеристики двигателя ЗМЗ 410 УАЗ, Волга

ПараметрЗначение

Конфигурация	L
Число цилиндров	4
Объем, л	2,890
Диаметр цилиндра, мм	100,0
Ход поршня, мм	92,0
Степень сжатия	6,7
Число клапанов на цилиндр	2 (1-впуск; 1-выпуск)
Газораспределительный механизм	OHV
Порядок работы цилиндров	1-2-4-3
Номинальная мощность двигателя / при частоте вращения коленчатого вала	70,6 кВт — (96 л.с.) / 3500 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала	201 Н•м / 2500 об/мин
Система питания	Карбюратор К-151Ц
Рекомендованное минимальное октановое число бензина	76
Экологические нормы	Евро 0
Вес, кг	180

Конструкция

Четырехтактный четырехцилиндровый бензиновый карбюраторный с контактным распределителем зажигания, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с нижним расположением одного распределительного вала. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки – под давлением и разбрызгиванием. Блок цилиндров отлит из алюминия, гильзован чугунными гильзами. Поршни изготовлены из алюминиевые. Головка блока цилиндров алюминиевая с восьмью клапанами. Клапаны оснащаются одной пружиной как на старом 402ом и приводятся в действие через коромысла.

Обслуживание

Техническое обслуживание ничем не отличается от процедур, проводимых над ЗМЗ 402.

← Другие двигатели ЗМЗПоделится с друзьями:

Page 2

ЗМЗ 402 Волга, ГАЗель
Объем: 2,4 л.Мощность: 90 л.с.
ЗМЗ-406 2.3 16V Волга, Газель, Соболь
Объем: 2.3 л.Мощность: 145 л.с.
ЗМЗ 21/21А (ГАЗ 21) Волга
Объем: 2.4 л.Мощность: 70-75 л.с.
ЗМЗ-405 2.5 16v Газель, Соболь
Объем: 2.5 л.Мощность: 140,5 л.с.
ЗМЗ-409 2.7 16V УАЗ Патриот, Хантер
Объем: 2.7 л.Мощность: 128 л.с.
ЗМЗ 410 УАЗ, Волга
Объем: 2.9 л.Мощность: 96 л.с.
ЗМЗ-511/513 ГАЗ-53, 3307, ГАЗ-66
Объем: 4.3 л.Мощность: 125 л.с.
ЗМЗ-523 ПАЗ, ГАЗ-3307
Объем: 4.7 л.Мощность: 130 л.с.

ЗМЗ-514 2.2 16V УАЗ Патриот (дизель)Объем: 2.2 л.Мощность: 113,5 л.с.

ОАО «ЗМЗ» российский производитель двигателей внутреннего сгорания (бензиновых и дизельных) от 2,2 до 4,67 л, соответствующих современным экологическим нормам, для отечественных внедорожников, легких коммерческих автомобилей и автобусов.

ЗМЗ с 1956 году, как филиал ГАЗа, выпускал автозапчасти и алюминиевое литье для Горьковского и Московского автозаводов. Через два года он был преобразован в завод по производству двигателей предназначенных для установки на автомобили, выпускаемых на заводах ГАЗ и УАЗ.

В настоящее время ОАО «Заволжский моторный завод» входит в . Основные потребители двигателей ЗМЗ – ОАО «Ульяновский автомобильный , а также вторичный рынок.

www.motorhunter.ru

Чем отличается степень сжатия от компрессии

Можно долго теоретизировать, разъясняя разницу между компрессией и степенью сжатия, приводить формулы, научные выкладки, вот только пользы от всей этой зауми, будет не очень много. Для обычного, скажем так, рядового пользователя автомобильных моторов степень сжатия не столь уж и важна. Это параметр конструкционный, он закладывается при создании двигателя и является неизменным, пока в этот двигатель не будут внесены те или иные изменения. Это например, форсирование мотора, капитальный ремонт, и так далее. Но все это, как правило, делают опытные мастера, а потому, учет степени сжатия, это уже их головная боль. Скажем лишь, что степень сжатия, это соотношение объема камеры сгорания к полному объему цилиндра. По сути, то или иное значение степени сжатия говорит нам, во сколько раз будет сжата воздушно-топливная смесь в данной конкретной модели мотора.

Что касается компрессии, то в процессе эксплуатации этот показатель может значительно изменяться. Он показывает реальное рабочее давление в цилиндре, а оно, в результате износа поршневой группы, нарушений в работе клапанов, проблем с герметичностью прокладки головки мотора и других частей, может значительно меняться

Отсюда и гораздо большая важность компрессии для владельца автомобиля или специалиста, осуществляющего ремонт данной машины

Что делать, если компрессия слишком низкая?

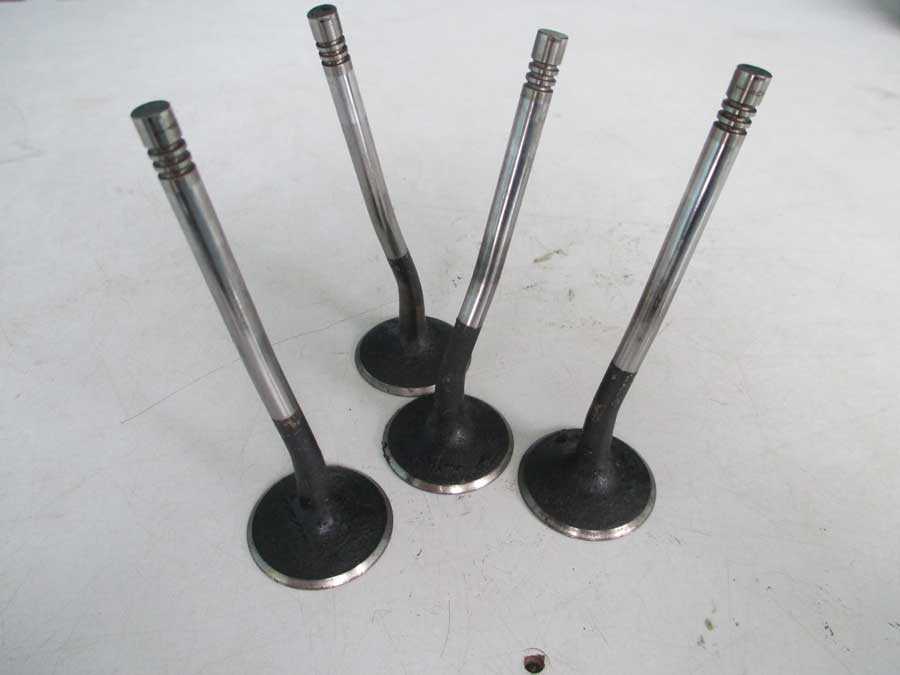

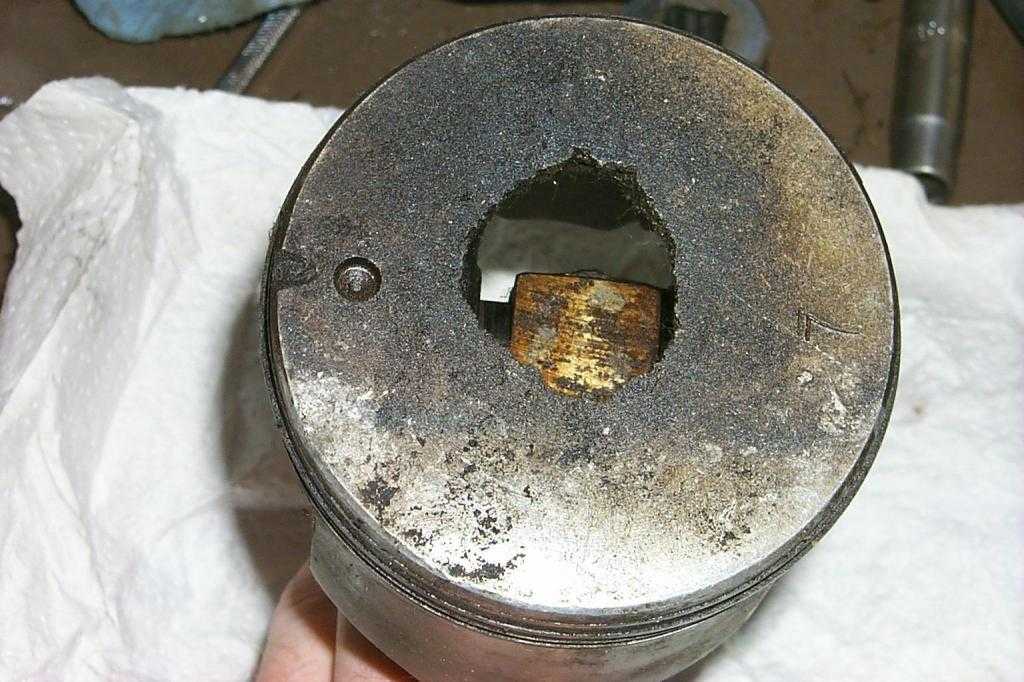

Давление в цилиндрах ДВС может падать по различным причинам: прогар поршня, деформация клапана, дефект распределительного кулачка, износ маслосъёмных колпачков. Если уровень компрессии упал в одном цилиндре, есть большая вероятность, что проводить капитальный ремонт мотора не потребуется. Для устранения проблемы порой хватает простой чистки камеры сгорания от образовавшегося налёта. Другая ситуация, когда компрессия ниже нормы во всех цилиндрах. В таком случае к ремонту «сердца» авто необходимо подходить комплексно. Это более тяжелый случай, ведь потребуется регулировка зазоров ГРМ, восстановление герметичности камеры сгорания, что в конечном итоге потребует капитального ремонта.

В дизельных моторах кроме проблем с гильзами также можно обнаружить износ зеркала цилиндров. При таком недуге появляется синий дым из выхлопной трубы, который образуется из-за неполного сгорания солярки. Происходит это потому, что увеличивается зазор между составляющими, что и служит причиной образования низкого давления в камере сгорания.

Производим оценку полученных результатов

После окончания всех замеров анализируем показания по цилиндрам. Если разброс по цилиндрам до показателя в 1 атмосферу, тогда неисправность двигателя с компрессией не связана. Проблему стоит искать в системах впрыска, зажигания, топливоподачи и т.д. Показатель разброса чуть более 1 атмосферы укажет на то, что ЦПГ изнашивается неравномерно, но состояние приемлемое.

Приблизительный показатель компрессии должен быть равен показателю степени сжатия, который умножается на 1,3. Величины степени сжатия для конкретного двигателя находятся в техническом руководстве ТС, инструкции или руководстве по ремонту.

Для бензиновых ДВС, которые рассчитаны на 76-й или 80-й бензин, компрессия на горячем двигателе должна быть не ниже 9,5-10 атмосфер (с учетом исправной цилиндропоршневой группы). Необходимый показатель для современных моторов (бензин марки АИ-92 и выше) составляет 11-14 атмосфер с допустимым разбросом по цилиндрам до 1 атмосферы. Дизельный двигатель подразумевает компрессию от 28 (для старых поколений дизельных ДВС) до 45 атмосфер (современный дизель) с разбросом по цилиндрам до 3 атмосфер.

Показатель компрессии высчитывается приблизительно, так как зависит от температуры ДВС во время замеров, вязкости моторного масла, состояния аккумулятора и других. Стоит учитывать и погрешность показаний компрессометра, которая в отдельных случаях составляет около 3 атмосфер.

За основу нужно брать сравнение показаний по цилиндрам. Ошибочно полагать, что только заниженный показатель компрессии четко укажет на неисправность. Бывает, что в неисправном цилиндре наблюдается избыточное проникновение масла. Лишнее масло увеличивает компрессию, тем самым маскируя неисправность. В таком случае нужно внимательно анализировать состояние свечей двигателя. Если имеются следы масляного нагара при допустимой компрессии, тогда причиной попадания масла может оказаться сломанное маслосъёмное кольцо, износ втулки (направляющей) клапана и т.д

Какая компрессия должна быть в дизельном двигателе
