Устройство, настройка и регулировка карбюратора бензопилы

Особенности настройки карбюратора 2 х тактного скутера

Карбюратор на скутере 2т немного отличается по конструкции и к мотору 4т не подходит. Вопрос, как настроить такое устройство, волнует всех обладателей двухтактников.

На большинстве китайских моделей ставится довольно простой карбюратор без лишних регулировок. Обогатитель здесь механический, хотя, если тюнинговать скутер или у вас японская модель, обогатитель может стоять и электрический. Для того чтобы пользоваться механическим вариантом, нужно сначала нажать курок на нем, а потом уже пытаться заводить технику.

Настройка карбюратора скутера 2т несложна, но требует некоторого терпения. Для того чтобы ее осуществить, потребуется карбюратор разобрать: вначале потребуется открутить верхнюю крышку. Игла в нем зафиксирована скобой, ее нужно вытащить. Качество смеси регулируется точно так же, как описано выше. Особенностью двухтактной системы является то, что игла влияет на качество смеси только в определенном положении. Если дроссельная заслонка поднята максимально, за топливную смесь будет отвечать только главный топливный жиклер. Иногда в нее вмешивается система холостого хода. В зависимости от того, какой карбюратор у вас установлен.

Для холодного пуска нужно пользоваться пусковым обогатителем, который нужно закрыть после того, как мотор прогреется; проще говоря, это подсос. В таких карбюраторах важную роль играет уровень топлива. Регулируется он тоже путем механического вмешательства в работу поплавковой камеры. Настраивается она тем же способом, что и в четырехтактной версии. По сути, от моделей для моторов на 4 тактном скутере карбюратор для 2т моторов отличается только жиклерами и некоторыми другими параметрами, но устроен похоже, поэтому и регулируется так же.

Карбюратор К-22Д

Карбюратор К-22Д, устанавливаемый на двигателе автомобиля ГАЗ-69, является трехдиффузорным карбюратором.

Главная дозирующая система карбюратора работает по принципу регулирования разрежения в диффузоре. Она состоит из главного жиклера 27, распылитель которого выходит в малый диффузор 10, дополнительного жиклера 25, распылитель которого выходит в горловину большого диффузора 14, и автоматического перепускного воздушного клапана, состоящего из четырех упругих пластин 5.

Количество бензина, проходящее через главный жиклер, может регулироваться в зависимости от условий работы двигателя игольчатым клапаном 26.

Система холостого хода состоит из жиклера 6 холостого хода, двух воздушных жиклеров 9 и эмульсионного жиклера 5.

Экономайзер и ускорительный насос объединены в одну систему, состоящую из ускорительного насоса с поршнем 18, нагнетательного клапана 17 насоса, жиклера 15, обратного клапана 19, жиклера 28 и клапана 24 экономайзера. Привод ускорительного насоса механический, от дроссельной заслонки.

Поплавковая камера трубкой 18 сообщается с воздушным патрубком, а не с атмосферой, вследствие чего устраняется влияние сопротивления воздушного фильтра на работу карбюратора.

При работе двигателя на малых оборотах холостого хода дроссельная заслонка прикрыта. Вследствие большой скорости движения воздуха через узкую щель между заслонкой и стенками смесительной камеры в зоне дроссельной заслонки образуется разрежение.

Так как в этой зоне расположено выходное отверстие системы холостого хода, разрежение передается в систему и она работает как самостоятельный карбюратор.

Бензин из поплавковой камеры поступает к жиклеру 6 холостого хода через дополнительный жиклер 25 по каналам карбюратора. Пройдя жиклер холостого хода, бензин поднимается и, встречаясь с воздухом, поступающим через воздушный жиклер 9, перемешивается с ним и в виде эмульсии проходит через эмульсионный, жиклер 8.

Выходя из эмульсионного жиклера, бензин вновь встречается с потоком воздуха, проходящим через втброй воздушный жиклер, и перемешивается с ним. Эмульсия выходит через отверстие холостого хода за дроссельной заслонкой.

Расход эмульсии и, следовательно, качество горючей смеси на холостом ходу регулируется винтом 2.

При работе двигателя и а средних нагрузках (дроссельная заслонка открыта примерно наполовину) разрежение в диффузорах настолько возрастает, что основное количество бензина выходит из распылителей главного 27 и дополнительного 25 жиклеров.

По мере увеличения воздушного потока, проходящего через диффузор, пластины 5 перепускного воздушного клапана расходятся и воздушный поток проходит мимо малого 10 и среднего 7 диффузоров, автоматически регулируя разрежение в малом диффузоре и, следовательно, состав горючей смеси в зависимости от величины открытия дроссельной заслонки.

При работе двигателя с полной нагрузкой дроссельная заслонка полностью открыта. При этом поршень 18 ускорительного насоса находится в нижнем положении и, нажимая на клапан 24 экономайзера, открывает доступ дополнительному количеству бензина, который из поплавковой камеры проходит через жиклер 28 экономайзера к распылителю дополнительного жиклера.

При резком открытии дроссельной заслонки поршень ускорительного насоса резко опускается и выжимает бензин из цилиндра. Обратный клапан 19 закрывается, а клапан 17 ускорительного насоса открывается, и бензин через жиклер 15 струйкой выбрасывается в горловину большого диффузора 14 — горючая смесь обогащается.

Горючая смесь при запуске двигателя обогащается прикрытием воздушной заслонки 12, имеющей предохранительный клапан 11.

По схеме карбюратора К-22Д выполнен и карбюратор К-22Г, который устанавливается на двигатели автомобилей ГАЗ-63 и ГАЗ-51 А.

Причины неустойчивой работы двигателя

Для работы бензопилы необходим чистый воздух. Малейшая пылинка, попавшая в жиклер, нарушит работу карбюратора. Поэтому надо вовремя чистить воздушный фильтр. То же относится к топливному фильтру.

В двухтактном двигателе бензопилы нет системы смазки. Вместо этого масло добавляется прямо в бензин. Нормальная доля масла в топливной смеси — 2 процента. То есть соотношение масла к бензину 1 к 50 по объему. Правильно готовьте топливную смесь.

Масло плохо растворяется в бензине. Поэтому надо тщательно взбалтывать смесь в процессе приготовления и перед заливкой в бензобак. Используйте смесь вовремя, не запасайте ее впрок. По этой же причине не рекомендуется оставлять смесь надолго в неработающем карбюраторе. Перед тем как оставить пилу надолго, надо слить остаток смеси из бензобака и дать поработать пиле на холостом ходу до полной остановки, чтобы выработать остатки топлива в поплавковой камере карбюратора.

Проверьте состояние свечи зажигания, вывернув ее из гнезда. Свеча должна быть сухой и чистой, светло-коричневого цвета. Если свеча влажная и черного цвета, это может говорить об излишке масла в смеси и ли неполном сгорании топлива. Промойте свечу чистым бензином и тщательно высушите. Ни в коем случае не прожигайте свечу, как иногда советуют. Если фарфоровый изолятор треснул, замените свечу.

Часто причиной плохой работы является засорение глушителя. Причем не самого глушителя, а искрогасящей сетки, которая устанавливается на его выходе для защиты от искр. Из-за нагара мелкие ячейки сетки забиваются, и пила теряет мощность. Промывайте сетку как минимум раз в сезон. Некоторые мастера рекомендуют совсем убрать эту сетку. Но поскольку сетка — это защитная мера от случайного возгорания оказавшихся рядом с пилой горючих предметов, например, сухой травы, мы эту рекомендацию не поддерживаем.

Иногда причиной неустойчивой работы является подсос постороннего воздуха. Проверьте крепление карбюратора и глушителя. Они крепятся длинными болтами через прокладки.

Если ничего не помогает, требуется более серьезное вмешательство.

Считается, что полная разборка, ремонт и сборка карбюратора — сложная задача и надо обращаться в сервис. Впрочем, сервис есть не всегда поблизости, и вполне возможно отремонтировать карбюратор самостоятельно. Но это уже другая тема.

https://youtube.com/watch?v=i86KPD7EA_o

Устройство карбюраторного двигателя

Общее устройство наиболее простого карбюратора заключает в себе поплавковую камеру с поплавком, жиклёр с распылителем, диффузор и дроссельную заслонку.

Если рассмотреть строение двигателя Л-12/4, то в блоке имеется четыре цилиндра. Вращение коленвала происходит на трех подшипниках. Центральный подшипник прикреплен к валу втулкой. На передней части вала прикрепляется маховик, который приводит в действие детали механизма и скапливает кинетическую энергию, она нужна для движения коленвала в период подготовительных тактов.

Смазка деталей происходит благодаря разбрызгиванию, шестеренчатый насос помогает началу движения распредвала и подает масло, которое разбрызгивается черпаками, происходит зажигание. Радиатор оснащен вентилятором, который служит для охлаждения воды.

На картере установлен сапун, который снижает давление благодаря выпуску газов.

Также имеется глушитель, который уменьшает шум от выхода отработанных газов. Количество оборотов коленчатого вала в автоматическом режиме устанавливает регулятор.

У двигателей ГАЗ-МК верхний отдел картера сделан из чугуна вместе с устройством цилиндров, которые охвачены водяной рубашкой и перекрыты головкой из чугуна, где и расположены камеры сгорания. Также имеются разъемы для свечей зажигания.

Водяная рубашка подсоединена к системе охлаждения. Низ двигателя затянут стальным поддоном, который выполняет функцию емкости для масла. Также там закреплен масляный насос, который приводит в движение распредвал.

Вращение коленчатого вала происходит также на трех подшипниках. Их вкладыши заполнены баббитом, где имеются смазочные канавки.

Чугунные крышки подшипников прикрепляются к блоку двумя болтами.

Передний сальник коленвала сделан из двух частей и представляет сердечник, который окружен платиной асбеста. Поршни сделаны из алюминия и скреплены шатуном полым стальным пальцем. Маховик прикреплен к коленвалу. Распредвал вращается на трех подшипниках и приводится в движение двумя шестернями.

Клапаны двигателя находятся справа. Система питания включает в себя бензобак, бензопроводы, отстойник, карбюратор и воздушный фильтр.

Бензобак находится выше карбюратора, поэтому топливо поступает самотеком.

Уровень масла в картере определяется специальным щупом. Охлаждение двигателя водяное. Радиатор размещен с задней стороны двигателя, водяной насос — с передней стороны. Вода, которая двигается по трубкам радиатора, остывает при помощи воздушного потока от вентилятора.

Типы карбюраторов

Предшественниками уже рассмотренного поплавкового карбюратора были мембранно-игольчатый и барботажный. Это уже устаревшие конструкции, которые сегодня и не встретишь на машинах повседневного использования (а вот на «олдкарах» эти редкости еще есть).

Мембранно-игольчатый карбюратор состоит из нескольких камер, разделенных мембранами. Мембраны опираются на пружины заданной жесткости и соединены между собой штоком. Мембранные камеры имеют выход в камеру смешивания, а также соединены с каналом подачи топлива. Движение штока приводило в действие мембраны камер, заставляя их качать топливо в полость смешивания. Да, система несколько громоздкая и медленно реагирующая на изменение режима работы двигателя, но при этом надежная до такой степени, что устанавливалась на авиационные двигатели.

Схема мембранно-игольчатого карбюратора

Барботажный карбюратор – первая конструкция и первая попытка создать подобное устройство. Представлял собой глухую крышку, которая накрывала бензобак на некотором расстоянии от топлива. К крышке подводились два патрубка: один входной для воздуха, второй к двигателю. Воздух, проходя под крышкой, насыщался парами бензина и в таком виде направлялся в камеру сгорания. Это первое устройство, которое рассчитано на работу с испарениями топлива.

Схема барботажного карбюратора: 1 — трубопровод; 2 — отверстие в поплавковой камере; 3 — диффузор; 4 — распылитель; 5 — дроссельная заслонка; 6 — смесительная камера; 7 — жиклер; 8 — поплавковая камера; 9 — поплавок; 10 — игольчатый клапан.

Классификация других типов карбюраторов зависит от особенностей конструкции. По сечению распылителя различают устройства с постоянным разрежением (модели производства Японии с высочайшими эксплуатационными характеристиками), с постоянным сечением распылителя (карбюраторы производства СССР и РФ) и с золотниковым дросселированием (горизонтальные карбюраторы, предназначенные в основном для мототехники).

По направлению движения готовой смеси различают конструкции с горизонтальным и вертикальным потоком (из последних самой эффективной оказалась система с нисходящим потоком).

Поплавковые карбюраторы могут иметь одну или несколько смесительных камер. Однокамерные устройства были в ходу до 1960-х годов, пока развитие двигателей не потребовало увеличения пропускной способности карбюратора.

Создание многокамерных карбюраторов с несколькими дроссельными заслонками позволило решить эту проблему. Появились разновидности: карбюраторы с одновременным открытием двух дроссельных заслонок, от каждой из которых питались определенные цилиндры, и карбюраторы с последовательным открытием двух заслонок, которые подключались на весь двигатель и работали в соответствии с его режимом.

По мере того, как росла мощность двигателей, развивались и карбюраторы. Появились трех- и четырехкамерные виды, на автомобиль устанавливалось несколько карбюраторов, настраивались различные варианты приготовления топливной смеси (например, в одной камере делалась переобогащенная смесь, в двух других – обедненная).

Внедрение сетей 5G в России и мире — текущее состояние дел

Процесс внедрения сетей 5G в коммерческую эксплуатацию начался уже с 2019 года, правда, пока покрытие таких сетей весьма скромное. На начало 2021 года, сети 5G запущены в эксплуатацию у 47 операторов в 22 странах мира, а вместе с теми, кто запланировал запуск или ведет тестирование будет 279 операторов в 109 странах.

Количество базовых станций 5G-NR в коммерческом обращении:

Коммерческие, запланированные и пилотные сети 5G:

Что касается абонентского оборудования, то в продаже уже имеется множество моделей 5G смартфонов, роутеров и CPE.

Первые пользователи уже оценили значительный рост скорости передачи в режиме 5G. Результаты тестов Qualcomm (май 2019) показывают повышение скорости скачивания у 5G устройств по сравнению с LTE устройствами в 3.3 раза. В будущем этот показатель будет выше за счет более плотного покрытия и перехода от LTE EPC ядра к пакетному 5G ядру сети.

В России «большая четверка» операторов в период с августа по сентябрь 2019 года уже провели первые тесты и запуск пилотных сегментов 5G сетей. По результатам тестов на данном этапе задержки в сети в движении вышли менее 10 мсек, а скорости достигали 2 Гбит/Сек на скачивание.

Пилотные зоны 5G можно найти на улицах Москвы (Парк Зарядье, Москва Сити, Воробьевы горы, ВДНХ, Сколково, GMS-Hospital, СК Лужники, ст.м.Горький), Казани, Кронштадта и в лабораториях операторов сотовой связи.

Согласно российской программе «Цифровая экономика», устойчивое покрытие сети 5G должно быть обеспечено к 2024 году во всех крупных городах с населением от 1 миллиона человек. В настоящий момент модель развития российских сетей 5G до конца не определена. Проблема, как и в прочих странах, заключается в выборе радиочастотных полос.

Операторы считают наиболее привлекательным для 5G диапазон 3,4-3,8 ГГц (n78 и n79), однако он занят другими пользователями, в основном, военными и спецслужбами, и требует работы по высвобождению. Больше ясности с частотными диапазонами появится в 4-м квартале 2020 после открытых торгов, на которых Роскомнадзор должен распределить радиочастоты в формате аукциона.

Особенности работы 4-х тактного двигателя

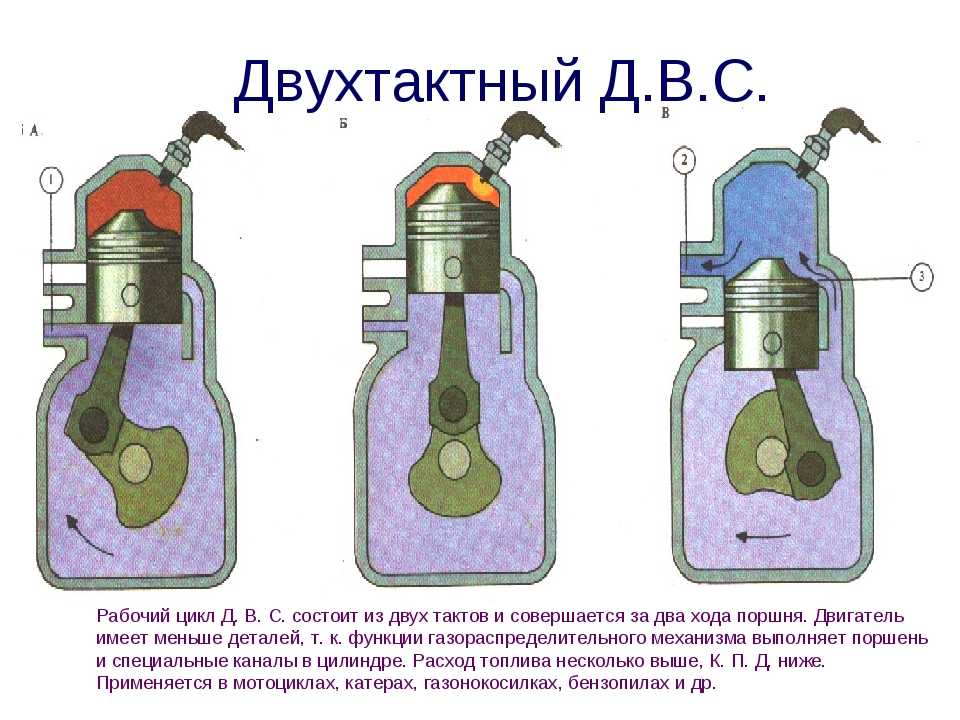

В двухтактном моторе смазывание поршневых и цилиндровых пальцев, коленвала, поршня, подшипника и компрессорных колец проводят, заливая масло в бензин. Коленчатый вал 4тактного мотора располагается в масляной ванне, что является существенным отличием. Именно поэтому отсутствует необходимость смешивать топливо и добавлять масло. Все, что необходимо сделать владельцу автомобиля — наполнить бензином топливный бак.

Автовладельцу, таким образом, незачем приобретать специальное масло, без которого не может функционировать двухтактный мотор. Кроме того, при наличии четырехтактного мотора на поршневом зеркале и на стенах глушителя уменьшается количество нагара

Еще одно важное отличие — в двухтактном моторе в выхлопную трубу выплескивается горючая смесь, что обусловлено его устройством

https://youtube.com/watch?v=Pby7ms9Smiw

Следует признать, что у четырехтактных двигателей также имеются небольшие недостатки. Например, у них не особо качественными являются рабочие моменты по регулированию теплового клапанного зазора.

Особенности систем двигателя

Четырехтактный двигатель функционирует бесперебойно благодаря слаженной работе вспомогательных систем:

1. Системы зажигания.
2. Системы выпуска.
3. Топливной системы двигателя.
4. Смазочной.
5. Выхлопной.
6. Системы охлаждения двигателя.

В задачу системы зажигания входит обеспечение надежного воспламенения топливовоздушной горючей смеси.

В процессе работы выпускной системы подается воздух в необходимых количествах в точно определенное время, чтобы образовать качественную рабочую смесь.

Осуществление непрерывной подачи горючего для смешивания с воздушными массами входит в обязанность топливной системы.

Без работы системы смазки невозможны следующие функции:

• стабильный контакт трущихся деталей;
• удаление мельчайших металлических фрагментов, возникающих в процессе износа трущихся поверхностей;
• отвод повышенного тепла от рабочих элементов.

Система выхлопа занимается полным удалением из цилиндров отработавших газов, уменьшением содержания в них вредных веществ.

Охлаждающая система следит за поддержанием номинальной температуры рабочих элементов движка.

Как отрегулировать карбюратор на скутере

Эту процедуру условно можно поделить на две части — регулировка холостого хода и регулировка качества смеси карбюратора. Однако для начала, карбюратор необходимо снять и прочистить.

Воспользуйтесь инструкцией к вашему транспортному средству, чтобы произвести демонтаж правильно. Тщательно прочистите все его каналы, а также жиклеры. Выкрутите свечу зажигания — даже если она не имеет визуальных недостатков, описанных выше, лучше ее заменить. Благо, цена их, как правило, не высока. На игле, дозирующей подачу горючего, найдите стопорное кольцо и установите его в средний паз. После всех этих действий, установите карбюратор обратно.

После проверки и прочистки, которую мы только что выполнили, переходим непосредственно к регулировке. Вам понадобится найти такие элементы, как винт, регулирующий качество топливной смеси (далее — винт КТС), а также винт холостого хода. Заверните винт КТС до упора (это делается по часовой стрелке), а затем отверните на полтора оборота, после чего выполните запуск двигателя.

Пользуясь показаниями тахометра вашего скутера, отрегулируйте винт холостого хода таким образом, чтобы обороты мотора находились на уровне 1800 об/минуту. Вернитесь обратно к винту КТС и, при помощи его вращения, добейтесь максимальных оборотов двигателя, после чего закрутите винт на половину оборота. Снова найдите винт холостого хода и верните обороты к 1800 об/мин, при этом не забывая проверять работу мотора на слух — не должно быть никаких провалов и посторонних звуков.

Когда указанное значение выставлено, нужно проверить работу силового агрегата. Пару раз поверните рычаг, управляющий дроссельной заслонкой, прибавляя «газ» и сбрасывая его.

Если в звуке двигателя не слышно никаких посторонних шумов и он не глохнет — регулировка карбюратора произведена правильно, то есть вы можете смело садиться на скутер и ехать по своим делам.

Если же проблема не устранена, значит необходимо искать причину в других узлах транспортного средства.

Стоит отметить, что иногда регулировки недостаточно — необходимо, также, проверить и, в некоторых случаях, подрегулировать уровень топлива в поплавковой камере.

Найдите и открутите сливочный винт, который находится в самом низу устройства. Далее, следует поднять трубку и проверить уровень топлива. Производить эти действия необходимо при работающем двигателе, а верхний край трубки держать чуть выше самого карбюратора. Уровень горючего должен находиться немного ниже, чем место стыка нижней и верхней части карбюратора.

Видеоурок регулировки карбюратора на скутере:

Если уровень ниже необходимого, нужно будет снять крышку и отрегулировать момент срабатывания клапана путем аккуратного загибания его держателя (производить это стоит в очень маленьких диапазонах). Выполнить всю эту процедуру можно в самом начале, так что, если вы не хотите лишний раз снимать деталь, начните процесс обслуживания топливной системы с регулировки уровня топлива в карбюраторе скутера.

Зачем регулировать карбюратор?

Регулировка карбюратора может потребоваться в следующих случаях:

• Свечи исправны, но работают не очень хорошо, их цвет изменился на черный или желтоватый.
• Двигатель не дает нужную мощность
• Скутер не заводится
• Чрезмерно вырос расход топлива.

Все эти проблемы в большинстве случаев вызваны недостаточно обогащенной или, наоборот, чрезмерно обогащенной кислородом смеси, и исправить их можно, правильно настроив карбюратор.

Настройки вне зависимости от того, 2 т или 4т скутер у вас, имеют три фазы и производятся следующим образом:

• Регулировка холостого хода
• Настройка уровня топлива
• Регулировка качества смеси.

На некоторых моделях карбюраторов винта, настраивающего качество топлива, нет, поэтому приходится разбирать карбюратор, чтобы поменять положение иглы.

Настройка холостого хода проводится после того, как двигатель прогреется: на это требуется не больше 15 минут. Для этого конструкция предусматривает винт холостого хода. Он позволяет сделать работу мотора стабильной, выбрав нужные холостые обороты. При закручивании винта обороты будут увеличиваться, при его вращении против часовой стрелки – уменьшаться.

Качество смеси важно отрегулировать. Если она будет слишком бедной, скутер будет ехать с трудом, двигателю ощутимо не будет хватать мощности

При слишком обогащенной смеси свечи будут чернеть и быстро выходить из строя. Регулировка качества топлива обычно проводится при помощи винта, находящегося на корпусе карбюратора. Для обогащения нужно повернуть его по часовой стрелке, для обеднения – против часовой. Если винта нет, карбюратор вскрывается, перемещается стопорное кольцо на игле вверх для более богатой смеси, вниз – для более бедной.

Регулировки проводят следующим образом:

• Заводим мотор и прогреваем 10 минут, после этого его нужно заглушить
• Винт нужно закрутить до упора по часовой стрелке, но без усилий
• После этого его откручивают против часовой стрелки на 1,5 оборота
• Двигатель нужно завести и провернуть винт дополнительно на 1/3 оборота в ту же сторону. Ждем 2 минуты
• При повышении оборотов нужно открутить винт дополнительно на 1/4 оборота и понаблюдать за реакцией около 2 минут. Если обороты не падают, повторяем действия
• Если обороты стали снижаться, винт по часовой стрелке нужно повернуть на 1/4 оборота.

В идеале двигатель будет работать ровно при 1,5-2 оборотах винта, однако его положение зависит от качества топлива. В случае с иглой качество смеси будет меняться в зависимости от положения стопорного кольца иглы. Недостатком такого карбюратора является малое количество положений иглы и необходимость каждый раз его разбирать для проведения настроек.

Отрегулировать уровень топлива в камере можно следующим образом:

• Откручивают сливной винт
• Трубку поднимают вверх
• Нужно проверить уровень топлива, когда двигатель работает. Плавильный уровень немного ниже юбки, находящейся на крышке поплавковой камеры
• Чаще всего уровень поднимается выше нормы, и карбюратор переливает, поэтому требуется настроить поплавок таким образом, чтобы он срабатывал раньше. Для этого обычно загибают держатель иглы. Большое усилие не требуется, нужно всего несколько мм.

Преимущества и недостатки карбюраторов

Про ужасы вечного ремонта карбюратора не слышал только глухой. А что на самом деле? Какие же плюсы у этого устройства и есть ли смысл вообще с ним иметь дело? Как ни странно прозвучит это в наш технологичный век, но карбюратор имеет несколько серьезных преимуществ.

1. Простота конструкции. Нет, речь не о том, что это очень уж простой механизм. Но по сравнению с электронной начинкой сегодняшних автомобилей, карбюратор на порядок проще для ремонта, обслуживания и даже эксплуатации. В большинстве карбюраторов нет никакой электроники, только механические устройства, а значит, человек с «прямыми руками» может и сам заниматься его ремонтом и обслуживанием. Об этом хорошо помнит «старая гвардия» — наши родители, привыкшие копаться в своих «ненаглядных» Жигулях и Запорожцах.
2. Ремонтопригодность. Всё, что ломается в карбюраторе, можно починить без «лишней крови». Необходимые запчасти можно купить (есть производители, до сих пор выпускающие ремкомплекты. А почему бы и нет?).
3. При работе с некачественным топливом карбюратор оказывается гораздо живучей и стабильней, чем инжектор. И вообще, он не слишком требователен к чистоте, а если и засоряется, то подлежит простой чистке в домашних («гаражных») условиях.
4. Небольшое количество воды, попавшее в карбюратор, не причинит ему вреда, в отличие от инжектора. Правда, со временем он потребует чистки и калибровки.
5. И, наконец, карбюратор не требует подключения к электросети, датчикам, процессору и прочим «радостям» цивилизации. Он работает исключительно от энергии всасываемого двигателем воздуха, а значит, был оптимальным вариантом для установки на старые автомобили, где вообще не было электроники.

Но есть и недостатки иза которых карбюраторные автомобили в конце концов сошли с мировой арены автомобилестроения.

1. Технологии требовали систему подачи топлива с гибкой подстройкой, а не с постоянными параметрами, чтобы минимизировать потребление топлива (которое раньше никто особо не считал). Поэтому на смену карбюратору пришла инжекторная система, которая до сих пор развивается и совершенствуется.
2. Второй значительный минус – зависимость карбюратора от погодных условий. В холодное время года внутри собирается конденсат, мешающий работе, в зимний период есть риск обледенения внутренней части. При этом летняя жара тоже не дает ему работать стабильно из-за активного испарения – начинаются сбои в подаче смеси.
3. Ну и третий недостаток — это значительно ниже экологические показатели, по сравнению с инжектором. В современной борьбе за экологию карбюраторные автомобили просто не выдерживают никакой критики, так как вредные выбросы у них значительно выше.

Органы регулировки карбюратора

Для того чтобы двигатель работал устойчиво, надо поддерживать определенное соотношение бензина и воздуха в топливной смеси. Если бензина будет мало, то смесь будет обедненной и двигатель не достигнет требуемой мощности. Если бензина слишком много, то смесь будет слишком обогащенной, что тоже плохо.

Для регулировки соотношения воздуха и бензина служит жиклер. Жиклер — это та самая трубочка в пузырьке пульверизатора. Только очень тонкая. Кроме того, сечение регулируется конической иголкой, которая перекрывает отверстие. Вворачивая иголку внутрь, уменьшаем сечение отверстия и, соответственно, подачу бензина в смесь, выворачивая — увеличиваем.

Соотношение воздух—бензин разное для низких и высоких оборотов, поэтому на большинстве карбюраторов есть два жиклера и два регулировочных винта — для низких и высоких оборотов. Винт низких оборотов обычно обозначен буквой L, от английского Low — «низкий». Винт высоких оборотов обозначен латинской буквой Н, от английского High — «высокий».

Подача смеси управляется дроссельной заслонкой. Чем больше открыта заслонка, тем выше обороты. На холостом ходу заслонка почти закрыта. Если заслонку совсем закрыть, двигатель заглохнет. Углом открытия заслонки на холостом ходу управляет специальный винт, обозначенный, как правило, латинской буквой T, от английского Throttle — дроссель. У разных производителей обозначения могут отличаться, поэтому читайте инструкцию.

Собственно, этими тремя винтами и регулируется карбюратор.

КАК РАБОТАЕТ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ

В данном разделе рассматривается принцип работы двигателя внутреннего сгорания на примере одноцилиндрового бензинового мотора.

Главная часть двигателя внутреннего сгорания — это цилиндр с внутренней зеркальной поверхностью. Сверху на цилиндре установлена головка, которая является отдельной деталью и при необходимости снимается, например чтобы получить доступ к двигателю для проведения ремонтных работ (рис. 1.2).

Рис. 1.2. Двигатель со снятой головкой блока цилиндров.

Внутри цилиндра находится поршень. Внешне он напоминает обычный стакан, который перевернут вверх дном (именно дно поршня является его рабочей поверхностью). В процессе работы двигателя поршень внутри цилиндра перемещается вертикально вверх- вниз с высокой интенсивностью.

Снаружи по окружности поршня в отдельных канавках расположены поршневые кольца. Поршень прилегает к внутренней поверхности цилиндра неплотно. Поршневые кольца, во-первых, препятствуют попаданию вниз газа, образующегося при работе двигателя, во- вторых, не пропускают моторное масло в камеру сгорания, которая находится над поршнем и расположена над верхней мертвой точкой (о том, что это такое, рассказывается далее).

Поршень закреплен на шатуне с помощью специальной детали, которая называется поршневым пальцем. В свою очередь, шатун закреплен на коленчатом валу двигателя, а точнее — на кривошипе коленчатого вала (рис. 1.3). При сгорании рабочей смеси образующиеся газы оказывают сильное давление на поршень, который начинает двигаться вниз и через шатун передает свою энергию на коленчатый вал, что в результате вынуждает его вращаться.

Рис. 1.3. Поршень с шатуном.

Рекомендуем: Как оформить замену двигателя в ГИБДД в 2019 году

На конце коленчатого вала имеется тяжелый металлический диск с зубьями, который называется маховиком. Основная его задача — обеспечить вращение коленчатого вала по инерции, что необходимо для подготовительных тактов рабочего цикла (о том, что такое «такты» и «рабочий цикл», будет рассказано далее).

Горючая смесь поступает в камеру сгорания через впускной клапан, а после сгорания продукты горения, которые представляют собой выхлопные газы, выходят из камеры сгорания через выпускной клапан. Оба клапана открываются в тот момент, когда их толкает соответствующий кулачок распределительного вала. Как только кулачок отходит назад (это происходит очень быстро, так как распределительный вал вращается с высокой скоростью), клапаны вновь плотно закрываются: их возвращают в исходное положение мощные пружины.

Примечание.

Распределительный вал двигателя приводится в действие коленчатым валом.

Свеча вкручивается непосредственно в головку блока цилиндров: для этого специально предназначено отверстие с резьбой. Свеча является источником искры, которая проскакивает между ее электродами, от нее в камере сгорания воспламеняется рабочая смесь. На каждый цилиндр двигателя приходится одна свеча (следовательно, у четырехцилиндрового двигателя имеется четыре свечи, у восьми-цилиндрового — восемь и т. д.).

При движении вверх-вниз поршень поочередно достигает двух крайних положений — верхнего и нижнего: в них он максимально удален от центральной оси коленчатого вала. Верхнее крайнее положение поршня называется верхней мертвой точкой, а нижнее — нижней мертвой точкой (соответственно ВМТ и НМТ). Расстояние между ВМТ и НМТ называется ходом поршня.

Пространство, которое остается над поршнем при его нахождении в ВМТ, называется камерой сгорания. Именно здесь воспламеняется и сгорает рабочая смесь. При этом возникает своеобразный «мини-взрыв», который сопровождается резким и сильным повышением давления, под воздействием которого поршень начинает двигаться вниз. Как раз в этот момент тепловая энергия превращается в механическую. При вертикальном движении вниз поршень через шатун толкает коленчатый вал, заставляя его вращаться. Образовавшийся крутящий момент передается на ведущие колеса автомобиля, которые и приводят машину в движение.

Объем в промежутке между ВМТ и НМТ называется рабочим объемом цилиндра. Если суммировать объем камеры сгорания (как указывалось, так называется пространство над ВМТ) и рабочий объем цилиндра, получится полный объем цилиндра. Сумма полных объемов всех цилиндров называется рабочим объемом двигателя.

По такому принципу работает двигатель внутреннего сгорания современного автомобиля. Далее рассмотрено, что представляет собой рабочий цикл двигателя внутреннего сгорания.
