Какие датчики стоят на 406 двигателе карбюратор

Расход топлива – по заводским нормам и реальный

По техническим паспортным данным расход топлива на скорости 60 км/час с двигателем ЗМЗ 4063 и ЗМЗ 4061 составляет 10,5 л, на скорости 80 км/час – 13 л. Но при контрольном замере не учитываются многие факторы:

Загруженность авто;
Погодные условия;
Дорожная обстановка;
Техническое состояние автомобиля.

В эти нормы можно уложиться, если автомобиль будет эксплуатироваться летом на сухой дороге, при этом без груза и в полностью исправном состоянии. Многое еще зависит от стиля езды. Чем резче водитель нажимает на газ, тем больше расходуется топливо. Зависит расход бензина также от его качества. Замечено, что топливо с более высоким октановым числом меньше расходуется. Поэтому для «Газели» предпочтительнее заливать горючее марки Аи-95 вместо Аи-92.

Таблица сравнения расхода топлива в различных модификациях автомобиля Газель

Для прогретого двигателя ЗМЗ-409 неустойчивость и неравномерность его работы на холостом ходу может выражаться и проявляться в следующем его поведении : пониженные или повышенные обороты, подергивания, плавающие обороты, провалы частоты вращения коленвала при которых двигатель глохнет при трогании с места или при торможении.

Минимальные обороты холостого для двигателя ЗМЗ-409 должны находиться в пределах 825 +- 25 оборотов в минуту при температуре охлаждающей жидкости выше 75 градусов Цельсия.

Пониженные обороты холостого хода двигателя ЗМЗ-409.

Часто связаны с переобеднением топливоподачи на холостом ходу. Для ЭБУ Микас 7.2 двигателя без антитоксичных систем проблема устраняется регулировкой и сохранением значения СО на холостом ходу в долговременной памяти контроллера с помощью специального сканер-тестера, путем изменения коэффициента RCOD. Типовой параметр RCOD — 0.8+- 0,20. Если значение коэффициента понижено, то причины скорее всего связаны с завышенной подачей топлива и воздуха. Если значение коэффициента повышено, причины вероятно связаны с заниженной подачей топлива и воздуха.

Конструктивные особенности двигателя ЗМЗ 406 инжектора

Двигатель 406 инжектор отличается определенными особенностями в конструкции:

Распределительные валы расположены в верхней части головки блока цилиндров.
В состав каждого цилиндра входит четыре клапана.
Увеличенный показатель степени сжатия, равный 9,3.
Замена карбюраторной системы питания на иную, более совершенную конструкцию.

Степень сжатия увеличена как за счет использования свечей зажигания, расположенных в центральной части камеры сгорания, так и благодаря применению системы впрыска принципиально другого вида. Сгорание топлива наиболее полное. Привычная карбюраторная система питания здесь также изменена.

В моторах Газель 406 инжекторах новой версии блоки цилиндров изготовлены из прочного чугунного литья вместо привычного алюминия. Конструкция головки блока цилиндров (ГБЦ) не предусматривает вставные гильзы, ей присущи более высокие показатели жесткости и стабильность зазоров.

Инженерами предусмотрено ощутимое снижение поршневого хода, теперь он равен 86 мм. Уменьшен весовой параметр поршней и пальцев за счет использования более технологичных современных материалов. Современные качественные материалы также используются при изготовлении коленчатого вала, шатунов и других деталей.

Для привода валов распределительных используется оригинальная цепная конструкция, оснащенная гидравлическими натяжными устройствами, срабатывающими в автоматическом режиме. Новый мотор не требует постоянной регулировки необходимых зазоров.

При помощи новой системы управления силовым агрегатом усовершенствована система зажигания, дозирование подачи топлива, корректировка угла зажигания.

Варианты замены

Кроме предусмотренного заводской комплектацией калужского датчика 19.3828, можно установить на 406-й двигатель «Волги» ГАЗ-3110 детали других производителей. Автолюбители различают их не по цифрам маркировки, а по цвету пластмассы на клеммном разъеме, поскольку разные заводы используют отличающиеся цвета. Так штатный калужский 19.3828 имеет хвостовик черного цвета. Кроме него встречаются фирменные изделия Bosch, а также:

Отзывы владельцев на форумах показывают, что качество поставляемых в запчасти деталей крайне нестабильно. Два одинаковых датчика от одного производителя могут при замере демонстрировать совершенно разные характеристики.

Датчик детонации автомобиля ЗМЗ-406

Двигатель автомобиля — это сложное устройство, бесперебойная работа которого зависит от многих исходных факторов. Один из них — момент детонации, другими словами, момент воспламенения топливной смеси в цилиндре двигателя. Момент детонации не должен происходить раньше, чем создалось необходимое давление от бензиновых паров при сжатии, получаемом во время обратного хода поршня. Электронная управляющая система должна ориентироваться на текущий момент срабатывания, чтобы в зависимости от него корректировать угол опережения зажигания и обогащение смеси.

ЭМУ получает информацию о произошедшем событии от соответствующих датчиков. Они определяют единовременную вибрацию мотора, возникающую в момент детонации. Последнее доступно за счет расположения датчиков и плотного прилежания к корпусу двигателя.

Мотор ЗМЗ-406 можно встретить на таких автомобилях, как ГАЗель, Соболь, Волга 3102, 3110, 31105. Это четырех цилиндровый двигатель, оснащенный 16 клапанами и электронной системой управления. Именно ей требуется информация от датчика детонации. Модельный ряд ЗМЗ-406 представлен следующими моторами:

Двигатель	Тип	Максимальная мощность	Примечание
ЗМЗ-4062.10	Инжектор	150
ЗМЗ-4061.10	Карбюратор	100
ЗМЗ-4063.10	Карбюратор	110
ЗМЗ-4052.10	Инжектор	Экологичность Euro-3.4
ЗМЗ-4092.10.	Инжектор	Экологичность Euro-3.4

Общая компоновка, наличие электронной системы управления и тип навесного оборудования, дали возможность разработать на основе ЗМЗ-406 более мощные моторы практически без изменения исходной конструкции. Речь идет о ЗМЗ-405, ЗМЗ-409 и дизеле ЗМЗ-514. Во всех названых движках, как и в прародителе, используется датчик детонации ЗМЗ-406. Кроме продукции заволжского моторного завода, применяется аналогичный сенсор на двигателях ВА3-2108i, 2112i, 21214i, ГАЗ 4216, A274 и многих УАЗ.

Расход топлива – по заводским нормам и реальный

Загруженность авто;
Погодные условия;
Дорожная обстановка;
Техническое состояние автомобиля.

Таблица сравнения расхода топлива в различных модификациях автомобиля Газель

Двигатель ЗМЗ 406, карбюратор пришел на смену модели 402 и предназначался изначально в процессе разработки для установки на новое семейство представительских автомобилей ГАЗ-3105. Однако в связи с закрытием проекта нового автомобиля представительского класса целевая группа потребителей была изменена и завод начал поставлять мотор на выпускавшиеся легковые автомобили семейства ГАЗ.

По мере развития производств автомобильной техники двигатель начали устанавливать на малотоннажные грузовики семейства «Газель» и полноприводные автомобили производства ульяновского автозавода.

Двигатель проектировался с чистого листа. За базовый прототип был взят шведский мотор, серии H, который устанавливали на автомобили SAAB-9000. Карбюраторная версия имеет заводские индексы ЗМЗ −4061.10 и ЗМЗ-4063.10

Что нужно для переделки

Если модернизировать – то по полной, включая и инжектор, а для этого следует присмотреться к газо-баллонному оборудованию Digitronic. Данное ГБО хвалят многие, и оно может быть установлено на Газель.

Об экономном расходе автомобиля с ГБО знают многие

Но есть один существенный нюанс — для оснащения машины Диджитроником нужен инжекторный двигатель, «заточенный» под нормы токсичности Евро-2.

Да и потом, переделки под инжектор на этом не закончатся, ведь понадобятся следующее узлы и детали:

Инжекторная проводка на Газель — 406 двигатель ее не имеет, не говоря уже про блок управления;
Система впуска, включая сам коллектор с рампой форсунок, датчик положения дроссельной заслонки, дроссельным патрубок, регулятор холостого хода и регулятор дополнительного воздуха, соединительные трубки и патрубки;

На фото – схема электрооборудования бензиновой версии ЗМЗ 406

Инжекторные распредвалы. Данный пункт спорный, поскольку на автомобиле вполне можно оставить и карбюраторные. Основное отличие между ними – высота подъема, что сказывается на мощности;
Электробензонасос вместе с фильтром тонкой очистки топлива;
Датчик массового расхода воздуха с соединительными патрубками;
Корпус воздушного фильтра вместе с кронштейном;
Электрический вентилятор (но не обязательно).

Датчик положения коленчатого вала (синхронизации) установлен на переднем торце двигателя с правой стороны. На автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-4061 и ЗМЗ-4063 могут устанавливаться следующие датчики положения коленчатого вала (синхронизации):

— Bosch 026120113. — 406.3847050-05. — 406.3847050-04. — 406.3847050-03. — 406.3847050-01. — 406.3847113 — ДС-1. — 23.3847.

Датчик положения коленчатого вала (синхронизации) предназначен для:

— Определения углового положения коленчатого вала двигателя. — Синхронизации работы блока управления с рабочим процессом двигателя. — Определения частоты вращения двигателя.

Конструктивно датчик представляет собой стержневой магнит 3, на котором установлена обмотка 1. При прохождении зубьев диска 8 синхронизации мимо торца магнита на выводах обмотки возникает потенциал, служащий информацией для блока управления о частоте вращения коленчатого вала. Два зуба на диске отсутствуют. При прохождении впадины на диске мимо магнита формируется импульс, по которому блок управления определяет, что поршень 1-го цилиндра находится в ВМТ.

При выходе из строя датчика синхронизации или его цепей прекращается работа системы зажигания и,следовательно, двигателя. Исправность датчика можно проверить омметром. Сопротивление катушки датчика должно находиться в пределах 850-900 Ом. Зазор между сердечником датчика и зубьями диска синхронизации должен составлять 0,5-1,5 мм. Более качественную проверку исправности датчика необходимо проводить прибором DST-2 при проворачивании коленчатого вала двигателя стартером .

Проверка неисправности Регулятора Холостого Хода на ЗМЗ 406, 405,409

Принцип работы РХХ

Если на вашем автомобиле стали появляться признаки повышенного или неравномерного холостого хода двигателя с непроизвольной его остановкой, а также вы стали подыгрывать педалью газа при заводке, то одной из причин, может быть неправильная работа Регулятора Холостого Хода(РХХ). РХХ это обычный шаговый двигатель, состоящий из четырех обмоток, расположенных под прямым углом относительно друг друга и кольцевого магнита. Шаговый эл.мотор двигает(закрывает или открывает) запорный клапан(цилиндр), регулирующий подачу воздуха на впуске, минуя дроссельную заслонку по дополнительному каналу РХХ, и тем самым поддерживая необходимый холостой ход при пуске двигателя и его прогреве, а также при торможении или при включение дополнительных электрических приборов, которые могут вызвать просадку напряжения:кондиционер, фары и т.д.

Т.е. РХХ является обычным исполнительным механизмом, получающий необходимый управляемый сигнал от ЭБУ. Двигатель РХХ вращается на закрытие или, наоборот, открытие запорного клапана с заданным количеством шагов. ЭБУ считывает шаги от полностью закрытого запорного клапана до стопора.

Выявить неисправность РХХ диагностическим прибором не всегда представляется возможным, так как причина слишком высоких оборотов при пуске, или, наоборот, самопроизвольное глушение двигателя на холостых оборотах, может быть вызвана неисправностью, связанной с механической части РХХ. Червячная передача ротора двигателя может в каком то положении проскакивать и ЭБУ будет некорректно считывать количество шагов.

В РХХ находится, регулирующая поток воздуха, металлическая заслонка в виде цилиндра, которая, при загрязнении или повреждении, будет заедать или клинить, и это тоже вызовет некорректную работу всей электронной системы.

При пуске холодного двигателя, Электронный блок управления(ЭБУ) получает сигнал от Датчика массового расхода воздуха (ДМРВ) о количестве воздуха поступаемого в систему, сравнивает его с сигналом приходящим от Датчика температуры охлаждающей жидкости (ДТОЖ), и на основе этих данных, формирует сигнал и подает его на форсунки. Если, в этот момент, воздуха недостаточно для создания требуемой топливной смеси при заданных оборотах и температуре, то ЭБУ подает сигнал РХХ на большее открытие запорного клапана, и в камеру сгорания подается дополнительный воздух. Двигатель начинает работать на повышенных оборотах, поглощая больше топлива и воздуха.

: Если РХХ не исправен, то приходится держать педаль газа в нажатом состоянии, подавая дополнительное количество воздуха на впуск и, соответственно, еще больше бензина в топливную рампу, так как ЭБУ начинает принимать высокий сигнал с ДПДЗ.

Двигатель набрал необходимую температуру. ЭБУ принимает сигнал с ДТОЖ и ДМРВ и, определив прогрев двигателя, уменьшает подачу топлива на форсунки, и, естественно, подает сигнал на прикрытие клапана РХХ. На впуск поступает меньше топлива и воздуха — двигатель начинает работать на стабильных оборотах холостого хода.

В процессе движения автомобиля, ЭБУ принимает сигнал от Датчика положения дроссельной заслонки(ДПДЗ) об открытие или закрытие дроссельной заслонки, и проведя соответствующий анализ, принимая также сигнал от ДМРВ и ДТОЖ, регулирует подачу топлива и при необходимости закрывает или открывает РХХ на требуемое (заданное алгоритмом) количество шагов. Закрытие соответствует 1 шагу, а полностью открытый 255 шагов.

Как промыть рхх на 406 двигателе

На двигателе ЗМЗ-4062 нет привычной, как в карбюраторе, системы холостого хода. Функцию каналов и жиклера холостого хода выполняет микропроцессорный блок управления с помощью форсунок топливоподачи и регулятора добавочного воздуха.

Регулятор (РХХ-60 или 0280 140 545) установлен на ресивере системы впуска воздуха.

Он представляет собой клапан с электроприводом, регулирующий подачу воздуха во впускную систему в обход дроссельной заслонки, что обеспечивает поддержание заданных оборотов холостого хода на различных режимах работы двигателя (пуск, прогрев, торможение двигателем, появление дополнительной нагрузки от навесного оборудования).

По сути – это регулятор холостого хода.

При отказе регулятора или неисправности в его цепи блок управления включит лампу сигнализатора КМСУД, а в память запишет соответствующий код неисправности.

С неисправным регулятором двигатель на холостом ходу может глохнуть после пуска и работать на повышенных оборотах.

Если из-за механических повреждений или загрязнения поворотная заслонка станет заедать, то двигатель будет нестабильно работать на холостом ходу.

Проверка регулятора добавочного воздуха

Выключаем зажигание и снимаем минусовую клемму с аккумуляторной батареи.

Шилом или тонкой отверткой отщелкиваем зажим колодки и отсоединяем разъем регулятора.

Омметром измеряем, сопротивление двух обмоток регулятора, для чего подсоединяем один щуп прибора к центральному выводу, а другой – поочередно к крайним.

У исправного регулятора сопротивление каждой обмотки должно находиться в пределах 10–14 Ом.

Сняв регулятор с двигателя, надеваем на центральный вывод обрезок полихлорвиниловой трубки и вставляем в нее конец оголенного провода.

Соединяем центральный вывод с плюсом аккумуляторной батареи, минус – поочередно с крайними.

В одном случае заслонка должна полностью открыться, в другом – закрыться

Если этого не происходит, слегка потрясите регулятор, чтобы убедиться, что заслонка не заедает.

Неисправный регулятор заменяем.

Снятие регулятора добавочного воздуха

Отверткой ослабляем хомут

Снимаем шланг подвода воздуха.

Отверткой ослабляем хомут нижнего шланга.

Ключом на 10 отворачиваем два болта крепления регулятора к ресиверу впускной системы.

Снимаем регулятор в сборе с кронштейном, вынув нижний патрубок регулятора из шланга

Снимаем с регулятора стальной хомут и резиновую трубку.

Устанавливаем регулятор в обратной последовательности

При монтаже ориентируемся по диаметру патрубков регулятора – подводящий больше и должен располагаться сверху

Ставим карбюратор солекс на газель с 406 двигатель

Карбюратор солекс производится ООО «Димитровградский завод автокомпонентов» по лицензии компании Solex, Франция. И этот карбюратор без проблем можно установить на газель с 406-ым двигателем. Общий вид карбюратора показан на рис. 1 внизу.

Рис. 1. Карбюратор Солекс.

За многие годы эксплуатации на автомобилях газель устройства типа солекс проявили себя как надежные, долговечные, удобные механизмы. В самых критических условиях, мороз -40 градусов, метель, вьюгу 406 двигатели заводятся после ночной стоянки на улице и несут круглосуточную вахту на всех автострадах России.

Карбюратор солекс на газели с 406-ым движком не подводит ни в условиях высокогорья с разреженным воздухом, ни в песках Средней Азии, ни на Крайнем Севере. Все системы карбюратора устойчиво функционируют как на обедненной, так и на сильно обогащенной смеси, при переливе топлива.

Настройки сильно зависят от уровня топлива в поплавковой камере и регулировке холостого хода. Первая регулировка требует много терпения. На заводе уровень топлива регулируется шаблоном с тестовым поплавком. В условиях гаража операция осуществляется с многократным вкручиванием и выкручиванием винта качества, а также подгибанием кромок поплавков.

Инструкция по регулировке карбюратора солекс на газели

Регулировка осуществляется подгибанием кромок поплавков. Перелив бензина необходимо сливать с поплавковых камер. После окончания регулировки необходимо завести мотор и наполнить камеры бензином до обозначенного уровня. Следующая регулировка относится к холостому ходу двигателя.

Как настроить и отрегулировать ГБО на двигателе с карбюратором

Начнем с того, что когда речь идет о газовом оборудовании на карбюраторном двигателе, основные манипуляции сводятся к настройкам редуктора-испарителя. Указанный редуктор позволяет выполнить следующее:

Итак, общая процедура настройки выглядит следующим образом:

Теперь переходим к настройке ГБО. На начальном этапе регулировок следует:

Далее нужно приступать к настройкам режима холостого хода. После того, как все описанные выше манипуляции были завершены, двигатель автомобиля нужно завести, при этом запуск уже производится на газу. Также необходимо вытянуть «подсос».

Затем следует поднять обороты до 1750-1950 об/мин, далее, вращая винт холостых на несколько оборотов, параллельно убирается подсос. Операцию зачастую приходится проделывать по нескольку раз. Основной задачей является найти такие обороты холостого хода, чтобы при полностью убранном подсосе двигатель работал устойчиво на ХХ.

В случае, когда обороты ХХ начинают сильно плавать, тогда винт холостого хода откручивается на максимум. Если же устойчивой работы мотора добиться не удается, тогда винт чувствительности закручивается на пару оборотов обратно, после чего вся процедура настройки повторяется заново.

Как видно, необходимо найти правильный баланс между винтом «количества» газа и винтом холостого хода. Удачным результатом можно считать такой, когда винт чувствительности полностью закручен, а обороты ХХ составляют около 1150-1200 об/мин, при этом мотор работает ровно.

Завершающим этапом можно считать дополнительную подстройку холостых оборотов при помощи соответствующего винта. Указанный винт еще немного закручивается, обороты опускаются до минимально возможных, затем винт немного откручивается, а обороты ХХ должны стать на отметку около 1 тыс. об/мин.

Особенности системы питания инжекторного двигателя

Она является одной из главных на двигателе, регулировки не требует, но следить за ее состоянием все же надо. Форсунки и регулятор давления нормально работают только на чистом бензине. Заправляйтесь на проверенных заправках, иногда (лучше осенью) сливайте из бака отстой и воду. При появлении подтеков на бензопроводах в местах разъемов надо их герметизировать (подтянуть штуцера без чрезмерных усилий или заменить уплотнения).

Для этого отключите бензонасос (проще всего снять соответствующий предохранитель), заведите двигатель и подождите: он выработает горючее в системе и заглохнет.

Запустите стартер (не нажимайте педаль газа) на несколько секунд. Снимите отрицательную клемму аккумулятора во избежание случайной искры. Теперь можно отсоединять нужные элементы. После выполнения работ не забудьте поставить на место предохранитель бензонасоса и клемму. Включите зажигание и подождите несколько секунд, насос накачает топливо в систему. Заведите двигатель и проверьте, нет ли утечек.

Расход топлива – по заводским нормам и реальный

Загруженность авто;
Погодные условия;
Дорожная обстановка;
Техническое состояние автомобиля.

Таблица сравнения расхода топлива в различных модификациях автомобиля Газель

Назначение механизма

Основным и единственным предназначением такого изделия, как датчик холостого хода на автомобилях является контроль и обеспечение требуемых оборотов в двигателе. Представляет собой данный датчик конструкцию следующего вида, представленную на фото ниже. Представляет собой конструкция датчика маленький электромотор, в котором вмонтирована игла. Эта игла имеет конусообразную форму, которая собственно под управлением электрического моторчика осуществляет требуемую подачу воздуха к двигателю на холостых оборотах. Принцип функционирования агрегата заключается в следующем:

Во время включения зажигания на клеммы электродвигателя подается питание, но при этом датчик еще не функционирует.
Во время пуска двигателя приспособление под управлением встроенного мотора осуществляет движение иглы. Регулировка иглы осуществляется в автоматическом режиме, посредством которой осуществляется закрытие или открытие в дроссельном патрубке калибровочного отверстия. В результате открытия осуществляется полная подача воздуха, а при закрытии, наоборот, прекращение его подачи. Этот воздух необходим для осуществления смешивания топлива, в результате чего создается горючая смесь. В процессе эксплуатации каждая деталь имеет свойство изнашиваться, также как и датчик холостого хода на внедорожнике. Если устройство пришло в негодность, то его следует заменить.

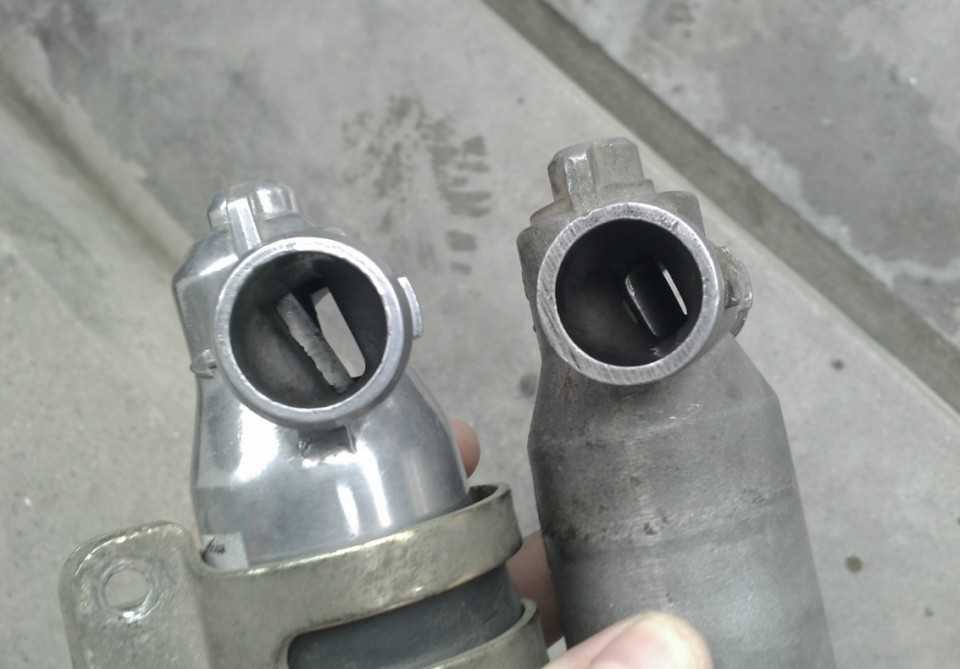

Открытое и закрытое положение регулятора

Определяем неисправность датчика

Определить неисправность изделия холостого хода не составит большого труда. На УАЗ Патриот, как и на иных автомобилях, признаками неисправности устройства являются следующие факторы:

Весной столкнулся с проблемой — начали плавать обороты при запуске.Спустя пару недель, ситуация ухудшилась — обороты ХХ стали самопроизвольны доходить до 2000, а спустя еще пару дней, машин начал глохнуть сразу после запуска. Помогала только выжатая педаль газули, с ней Патрик недовольно и ворча стартовал, обороты ХХ плавали, выстрелы в глушитель. Особенно моросил во время дождя и при перепадах температур.

Полез под капот искать откуда идет подсос воздуха…

Осмотрев все трубки, заметил, что все шланги идущие от и на РХХ потрескались, ссохлись, и похоже не создавали должную герметичность системы.Решил поменять на заводские! Цена в наших магазинах (у АТП) — 120 рублей за комплект: два шланга на и от РХХ и один на вентиляцию картерных (?) газов.За одним решил промыть сам РХХ и дроссельную заслонку, для чего купил промывку для инжектора/карбюратора за 350 деревянных в автозапчастях, на перекрестке Радищева/Ленина.

Самое не приятное — шланг вентиляции КГ не подошел! Оказался слишком коротким, а гофра от РХХ к коллектору оказалась рваная с завода! Эх, делать нечего, пришлось брать второй комплект в другом магазине (Экспресс УАЗ)… Трубки все подошли идеально, никаких повреждений не было!Но сразу занялся поиском тюнинга — силиконовых трубок РХХ, (более выносливых, чем штатная нерезиновая резина) которых, как оказалось, днем с огнем не сыщешь…

Промыл чисткой инжектора РХХ — грязищи в нем было чуть больше, чем дохрена, даже заслонка двигалась с усилием…Дроссельная заслонка так же была вся в масле и грязи, так же пропшикал ее очисткой.

РХХ прикрутил на длинные болты, подняв чуть выше его установочной площадки, для того, что бы не так сильно перегибалась гофра, идущая от него на коллектор.За одним заменил все закисшие хомуты…

Собрал, пошел стартовать… — запустился с пол тычка!

В компоновке двигателя ЗМЗ-409 УАЗ Буханка, как и прочих моторов, имеется регулятор холостого хода.
