Вентилятор печки ваз 2108 характеристики

Сравнение вентиляторов отопителя (моторов печки) ВАЗ 2108

Мы продолжаем знакомить потребителей с особенностями продукции различных производителей. В данной публикации мы приводим сравнение вентиляторов отопителя 2108-8101080 производства LUZAR и (согласно «Закона о рекламе» мы не называем имени производителя).

Параметр 1. Внешний вид (Фото 1).Фото 1

Слева вентилятор LUZAR (LFh 0108), справа вентилятор «Х».Вывод:внешний вид обоих производителей вполне приемлем. Внешних недостатков не обнаруживается .

Параметр 2. Энергопотребление (без фото, данные получены в результаты испытаний).

Вентилятор LUZAR – 8А при работе, 15А в момент запуска. Вентилятор «Х» – 12,5А при работе, 22А при запуске.Вывод:вентилятор «Х» имеет значительно меньший ресурс.Параметр 3. Подшипниковый узел (фото 2).

Вентилятор LUZAR (на фото внизу) – шарико-роликовые подшипники (патент! ) Вентилятор «Х» (на фото вверху) – втулки (подшипники скольжения)Вывод:вентилятор «Х» имеет значительно меньший ресурс.Фото 2

Параметр 4. Коллектор (фото 2).

Вентилятор LUZAR (на фото внизу) – коллектор значительно больше аналога (патент! ) Вентилятор «Х» (на фото вверху) – коллектор небольшойВывод:коллектор вентилятора «Х» при определенных режимах не сможет пропустить достаточное кол-во тока.

Двигатель печки ваз 2109 характеристики

В процессе восстановление надлежащей работы печки было решено заменить еще старый электродвигатель на втулках на более надежный и менее шумный от фирмы LUZAR на подшипниках. а также будет осуществлена задумка сделать на своём отопителе: — 3 скорости с выключателем вентилятора отопителя от «ВАЗ 2109».

ЭЛЕКТРО-ВЕНТИЛЯТОРЫ LUZAR

(электродвигатели в сборе с крыльчаткой) имеют рад преимуществ: — Модернизирован профиль лопастей вентилятора — увеличения скорости и объема воздуха; — Отбалансированная крыльчатка (впервые на российском рынке) позволяет снизить уровень шумности на 25-50%; — Два плавающих подшипника позволяют снизить трение и исключить биение вала; — В обмотке электродвигателя использован медный одножильный провод, заизолированный специальным лаком для предотвращения повреждения обмотки.

Технические характеристики:

— Конструкторское обозначение МЭ255 — Номинальное напряжение, В 12 — Номинальная мощность, Вт 20 — Максимальный ток, А 5,0 — Номинальная частота вращения, мин -1 3000 — Масса, кг 0,85

Дополнительный резистор подключенный в цепь питания электродвигателя отопителя салона на автомобиле ваз 2109 необходим для регулировки оборотов двигателя по средством смены сопротивления в цепи. Как правило данный резистор состоит из двух сопротивлений 0,23 и 0,82 Ом.

Включение отопителя осуществляется рукояткой расположенной в салоне на панели управления печкой. Данный переключатель имеет три режима — первый режим включает в цепь оба резистора и двигатель работает на малых оборотах, на второй скорости в цепь включается только резистор сопротивлением 0,23 Ом и третий режим не предусматривает включение в цепь сопротивления, а значит двигатель работает на положенных ему оборотах.

Встретив в Интернете статью о доработке отопителя ВАЗ 2107, решил написать небольшой пост.

Ближе к делу. Еще раньше я встречал статью о доработке отопления салона ВАЗ 2107 – 2105, там акцент был сделан на значительное уплотнение всех соединений, чтобы избежать потерь потока воздуха. Этот вариант отчасти даст свои результаты, но не всегда.

Я же хочу написать о доработке именно источника подачи воздуха – вентилятора. Сам радиатор печки способен отдать довольно много тепла, просто не хватает потока воздуха. Чтобы решить эту проблему, было принято решение использовать двигатель вентилятора отопителя от ВАЗ 2108 – 2109. Для сравнения:

Стандартный двигатель вентилятора печки ВАЗ классических моделей — 3000±150 об/мин при потреблении тока 4,5 А.

Как видим, ток потребления не детский, но и поток воздуха посильнее будет. Для максимального эффекта используется также пяти лопастной вентилятор. Что было сделано в первую очередь? Смотрим фото:

Конструкция отопителя ВАЗ-21099

А далее все просто: создаваемый поток проходит через соты радиатора, где происходит теплообмен, в результате тепло отдается воздуху, который затем дует в требуемые зоны по воздуховодам.

Конструкция печки ВАЗ-21099 включает в себя несколько основных составных элементов:

• корпус печки из пластика;
• радиатор системы обогрева (подключенный к системе охлаждения);
• вентилятор с электроприводом;
• воздуховоды;
• механизм управления отопителем.

На этом авто применялись отопители двух модификаций (старого и нового образца), которые несколько отличались по устройству, но составные части у них полностью идентичны.

Корпус, радиатор, заслонки

Благодаря корпусу обеспечивается требуемое перенаправление обогрева, поскольку создаваемое моторчиком вентилятора движение сразу же подается в него, а не рассеивается. Сам корпус печки ВАЗ 2109 состоит из двух половин, соединяемых между собой специальными скобами. Для уменьшения потерь потока между его половинами укладывается уплотнитель. Внутри обеих половин сделаны перегородки, которые и обеспечивают правильное направление.

Также внутри этого корпуса сделана ниша, в которую устанавливается радиатор. Изначально радиатор изготавливался из латуни, сейчас же он практически всегда делается из алюминия. Устройство радиатора печки 2109 идентично основному (состоит из двух бачков, трубок, по которым циркулирует охлаждающая жидкость, и пластин, формирующих соты), но значительно меньше в размерах.

Видео: Плохо ГРЕЕТ Печка в ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115

Обдув воздуха осуществляется за счет заслонок печки, также устанавливаемых внутри корпуса. Эти элементы – подвижные, и благодаря им удается перекрывать одни и открывать другие воздуховоды. Всего их три – основная (управление отопителем), воздуховода, осуществляющего перенаправление между зоной ног и подачей в салон, и заслонка подачи потока на лобовое стекло.

Дополнительные заслонки установлены на боковых и центральных дефлекторах. Получается, что по умолчанию воздух из корпуса постоянно дует на дефлекторы и сделано это для того, чтобы поток всегда имел выход. Благодаря имеющимся заслонкам можно обеспечить одновременную подачу горячего воздуха сразу в несколько зон (салон и лобовое стекло или же лобовое стекло и зона ног).

Основная же заслонка печки обеспечивает подачу воздушного потока на радиатор или же в обход него. Делается это все потому, что отопитель также играет роль системы принудительной вентиляции салона. Это позволяет в летнее время обеспечить подачу прохладного воздуха. И для этого необходимо лишь перенаправить движение в обход теплообменника, а на сам радиатор прекратит подачу разогретой ОЖ. Для отключения теплообменника от системы охлаждения применяется краник печки, который находится на подающем патрубке перед радиатором.

Вентилятор

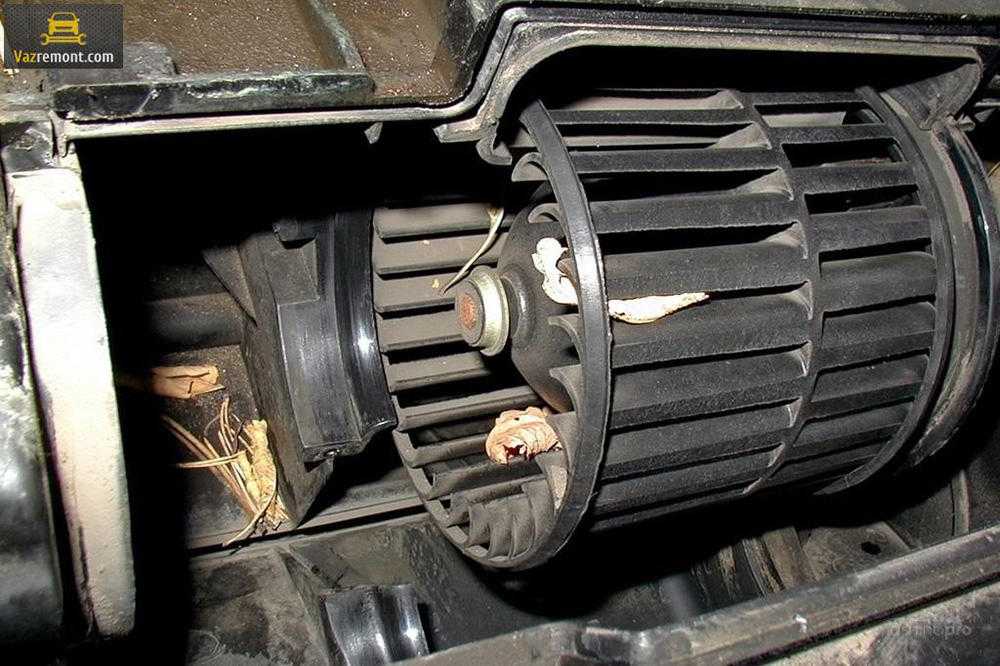

Воздушный поток создается вентилятором типа «беличье колесо», приводимое в действие от электродвигателя. Эти два элемента заключены в свой отдельный корпус, устанавливаемый сверху на корпус отопителя. Причем конструктивно сделано так, чтобы обеспечить максимально простой доступ к электродвигателю, поскольку он считается одним из самых слабых составляющих системы.

Конструктивно предусмотрено три режима работы вентилятора. Это позволяет подобрать оптимальные условия подачи воздуха (холодного или горячего).

Механизм управления

Видео:Полезные советы для авто. Почему не работает печка ВАЗ.

Для управления печкой и перенаправления движения воздуха и открытия-закрытия крана подачи охлаждающей жидкости применяется механизм управления, выведенный на центральную консоль. Представляет собой механизм три ползунка и переключатель режима работы вентилятора.

Нижний ползунок является основным, поскольку им осуществляется изменение режима системы (обогрев или вентиляция). Им управляется сразу два элемента – основная заслонка и кран. При переводе этого ползуна в режим «вентиляция» одновременно закрывается кран и заслонка, что обеспечивает движение воздуха в обход теплообменника. И все с точностью до наоборот — при переводе его в режим «обогрев».

Двумя остальными ползунами управляются две другие заслонки – подачи на лобовое стекло и в зону ног. К примеру, при своде их к центру (левый ползунок до упора вправо, а правый – влево), воздуховод зоны ног будет закрыт, а ведущий на лобовое стекло – открыт. При разведении же этих ползунков по краям, горячий воздух дует в ноги (причем также перекроется подача его на центральные дефлекторы).

Соединение ползунком с заслонками и краном осуществляется тросиками. Причем к основному ползунку подходит сразу два тросика, поскольку он одновременно открывает-закрывает заслонку и кран.

Вентилятор отопителя ВАЗ 2108/2109

Поломки моторчика печки хоть и не так часто, но всё же возникают. При выходе из строя этого узла качество обогрева в значительной степени снижается

В зависимости от характера неполадки возможно появление постороннего шума, который отвлекает внимание водителя. В сложившейся ситуации требуется ремонт либо замена устройства, для чего его нужно демонтировать с автомобиля

Предохранитель

Одной из вероятных причин, приводящих к нарушению работоспособности моторчика, может быть неполадка предохранителя. Элемент располагается в монтажном блоке, установленном в подкапотном пространстве перед лобовым стеклом с левой стороны. С проверки этой детали и стоит начинать поиск неисправности. Предохранитель имеет маркировку F7 и номинал 30 А.

Предохранитель печки расположен в монтажном блоке под маркировкой F7 и имеет номинал 30 А

Плохой контакт

Со временем контакты могут окислиться. Проверку выполнить несложно, для этого достаточно пошевелить колодку со жгутами. Если в процессе диагностики вентилятор заработал, то причина обнаружена. Устранить неисправность можно путём зачистки проблемного контакта в монтажном блоке.

Резистор

Функционирование электродвигателя может быть нарушено из-за неполадок добавочного резистора. На максимальных оборотах моторчик подключается к цепи питания напрямую, а на первых двух скоростях — через резистор. Если возникли проблемы именно с этим элементом, то электродвигатель будет работать только в максимальном режиме. Для замены детали, расположенной на корпусе печки с левой стороны, достаточно отвернуть крепёж и установить новый резистор.

Основные неисправности

Иногда, бывают случаи, что моторчик отопителя выходит из строя. Для того, чтоб определить, что сломан именно он, достаточно знать ряд характерных симптом поломки мотора.

Первый признак неисправности — мотор, активирующий вентилятор, перестает работать при переключении с одного режима на другой. Обычно, причина такой поломки, кроется в дополнительном резисторе. Так, как данная деталь, ремонту не подлежит, ее просто нужно заменить на новую.

Второй признак — при включении электродвигателя, перегорает соответствующий предохранитель. В таком случае, нужно проверить обмотку якоря, расположенного на массе. Часто бывает такое, что его просто замыкает.

Третий симптом — вентилятор вращается медленно, не зависимо от режима, в котором работает моторчик печки. Это, как показывает практика, является следствием загрязнения, или того хуже — окисления коллектора. Что устранить данную неисправность, коллектор необходимо тщательно прочистить. Если данная процедура не дала результатов, и вентилятор все равно вращается медленно, то попробуйте заменить подшипники. Вероятно, они достигли критической стадии износа, и двигаются с очень большим трудом. Реже, причиной может стать межвитковое замыкание, внутри обмотки якоря. Если же, моторчик печки ВАЗ 2108, вовсе не включается, и не вращает вентилятор, то причина уже не в устройстве мотора, а в обрыве самой цепи. Для того, чтоб в этом убедится, воспользуйтесь вольтметром, и проведите диагностику.

Проблемы вентилятора печки с электрической части.

В этом разделе рассмотрим цепь до вентилятора печки ВАЗ по составляющим.

Предохранитель.

Пойдём по схеме данной в начале поста. Если у Вас не работает вентилятор отопителя вместе с подогревом заднего стекла, то дело 100% в предохранителе. Проверяйте предохранитель f7 в монтажном блоке, если он в порядке, то ищите мультиметром приходит ли на него плюс с реле разгрузки замка зажигания. Для этого при включённом зажигании один щуп мультиметра помещаем на предохранитель а другой на кузов авто. Если всё в порядке, смотрим цепь от предохранителя до переключателя скоростей и выключателя подогрева.

Переключатель скоростей вентилятора печки.

С предохранителем разобрались — идём дальше. А дальше у нас переключатель скоростей мотора печки. Для его проверки снимаем с него разъём. На разъёме три входа рядом и один расположен, как бы отдельно от них. Замыкаем проводом любой из этих трёх входов с тем, который стоит отдельно. Если моторчик заработал, то всему виной переключатель скоростей, если нет — капаем дальше.

Дополнительные резисторы.

Если вентилятор работает, но только на третьей (самой быстрой) скорости, то тут всему виной дополнительные резисторы. На третьем режиме питание подаётся напрямую на вентилятор обходя дополнительные резисторы, поэтому на других режимах он не работает.

Моторчик печки ВАЗ 2114, 2115, 2113.

Если проверка всех перечисленных выше узлов, показала их работоспособность — причина в самом моторчике печки. Скорее всего он сгорел или у него плохая масса. Для проверки снимаем его (как это сделать читайте тут) и подключаем напрямую к аккумулятору (чёрный провод, прикрученный к кузову — минус). Если работает — плохая масса. Не работает — меняем моторчик.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Volkswagen Caddy 2001, 64 л. с. — поломка

Комментарии 1

Участвовать в обсуждениях могут только зарегистрированные пользователи.

привет так просто проверь моторчик печки, снеми его(он легко снимается)после того как снимешь, просто к акумулятору подсоеденй, если моторчик будет крутится значит проблема в резисторе. у меня на каддике тоже в один день перестало работать печка, сначало проверил все предохранители, после снял моторчик печки подключил к акумулятору ели ели крутился, отнес к электрику, диагноз згорел. пошел на рынок купил другой моторчик Б/У у нас цена 1000 рублей, купил. сам установил обратно на машине, включаю печку работает ели ели, я сразу не понял че за херня, поехал к электрику тот все проверил все было в норме, не знали в чем причина, ну решили проверить фильтр салона (находится под капотоп возле лобовой с со стороны пассажира, сняли фильтр а он весь был забит чем хочешь(грязь, пыль, листья и всякий мусор, ну мы прочистили фильтр и воаля заработала печка, дует что ненормальная . так вот проверь сначало моторчик, если моторчик крутит значит резистор, если резистор хороший то посмотри и на салонный фильтр. УДАЧИ

Полная версия сайта

Замена

Поменять вышедший из строя агрегат не сложно. Придерживайтесь определенных правил и последовательности ваших действий, чтобы добиться желаемого результата.

1. Отключите минусовую клемму с аккумуляторной батареи.
2. Поднимите капот и в подкапотном пространстве отсоедините все крепежные болты, которые удерживают пластиковую накладку.
3. Накладку пока что можно убрать в сторонку, дабы она не мешала работе.
4. Снимите уплотнительную резинку, которая также имеет свое место в подкапотном пространстве.
5. Снимите защитный кожух моторчика вашего отопителя. Так вы добрались до искомого объекта и можете приступать к замене.
6. По бокам мотора располагаются два болта, которые удерживают ваш вентилятор.
7. Теперь переходите в салон, снимайте панель со стороны водителя. Там располагается плюсовой штекер, который обязательно отсоединяется.
8. Далее ищите минусовой провод. Он удерживается на одной гайке, которую следует открутить.
9. Отсоединенные провода заводятся в отверстие корпуса вашего автомобиля, пропуская через уплотнительную резинку.
10. Извлеките поврежденный моторчик. Для этого его нужно повернуть и вытащить через правую сторону.

Демонтаж мотор-вентилятор

Четко придерживайтесь последовательности обратной сборки, чтобы не допустить ошибок, способных привести к еще более серьезным неполадкам.

Как видите, извлечь устройство не сложно. Изучив состояние мотор-вентилятора, можно сделать вывод относительно необходимости его замены. Порой автовладельцы обходятся простым ремонтом щеток или заменой предохранителей.

Цена вопроса

Советуем выбирать качественный моторчик для замены, чтобы потом не возникало проблем с его работоспособностью.

Цена зависит от того, покупаете ли вы мотор в сборе с корпусом или отдельно.

Сам моторчик обойдется вам примерно в 500 рублей, а за устройство в сборе придется заплатить около 1000 рублей. Какой вариант предпочтительнее для вас, решайте сами.

Замена моторчика на новый

Иногда, поломка печки является настолько серьезной, что ремонт уже бессилен, и помогает только замена. Но, далеко не все владельцы ВАЗ 2108, имеют представление о том, как снять моторчик и вентилятор отопителя, не повредив остальных механизмов системы. Как это сделать в домашних условиях, давайте рассмотрим дальше в статье.

Для проведения процедуры снятия печки, Вам понадобятся следующие инструменты:

• отвертка крестовая;
• гаечный ключ на 10 (трещотка).

Теперь, можно приступить к снятию данной детали. Первый шаг – демонтаж пластиковой накладки, расположенной вдоль лобового стекла, снаружи автомобиля ВАЗ 2108. Делается это очень просто: отройте капот, и открутите 5 шурупов, крепящих накладку к кузову.

Далее, для удобства дальнейших работ, необходимо снять уплотнительную резину, расположенную на задней стенке подкапотного отсека. Теперь, Вам открылся доступ к кожуху, закрывающему моторчик печки и вентилятор. Аккуратно подденьте его отверткой, и демонтируйте. https://www.youtube.com/watch?v=MBMeMzlKYrw Теперь, можно перейти, непосредственно, к снятию самого мотора. Он крепится к кузову автомобиля ВАЗ 2108, двумя шурупами, расположенными снизу, по обе стороны. После того, как крепления буду отсоединены, останется только отключить питание. Снизу, под торпедо, ищем плюсовой провод печки, и отключаем его. Минусовый провод, крепится не так просто, как плюсовой. Он одевается поверх специальной резьбы, и придавливается гайкой. Так вот, для того, чтоб отсоединить минус, гайку нужно выкрутить. Делается это очень трудно, так как ее нужно откручивать вслепую, на ощупь.

После того, как провода будут отсоединены, пробуйте вынуть моторчик, вращая его, и поступательно двигая в правую сторону (по направлению движения автомобиля). Вот и всё, снятие детали завершено.

Теперь, нужно установить новый вентилятор, и собрать всё в обратной последовательности. Цена данной детали, на сегодняшний день, составляет около 500 рублей (без корпуса, с корпусом – около 1000 р.).

Возможные неполадки

Если плохо работает моторчик печки, не спешите обвинять именно его. Конечно, ему свойственно засоряться посторонними мелочевками – частицами пыли, сажей и других загрязнений. Достаточно один-два раза в сезон делать профилактическую очистку. Аналогичные процедуры необходимо проводить перед концом и вначале сезона эксплуатации. Может выйти со строя датчик температуры. В этом случае нарушается ход заслонки. В обычном режиме она открывается на максимуме при красной точке и закрывается при достижении синей точки минимума. Отличаются и показатели нормального сопротивления. Обычно значение находится в диапазоне 20-25 Ом. Если оно выходит за рамки, то вентилятор может неправильно прогревать или охлаждать воздух. На неисправность же самого вентилятора печки указывает несвойственное поведение. Например:

• Скрежет при работе и посторонние шумы;
• Незапуск вентилятора вообще;
• Снижение эффективности и объема нагнетания воздуха;
• на слуху плохая работа вентилятора.

Первое место по частоте поломок занимает электроцепь от аккумулятора до моторчика печки. Если кабель отказал полностью – виноват сгоревший предохранитель. Нарушения работы электромотора на разных скоростях намекают на вылетевший резистор. А в случае отсутствия изменений режима работы диагноз очевиден – не реагирует управляющий контроллер. Могут выходить со строя и клеммы различных соединений. Но если электрооборудование в норме, то прибор придется демонтировать и перебрать основательно.

Почему мотор печки отопителя на ВАЗ-21099 перестаёт работать?

Причин этому несколько, и каждая из них имеет свои пути устранения. Итак, опишем их:

Самая банальная неисправность — перегорел предохранитель вентилятора отопителя. Устраняется неполадка его заменой. Но здесь необходимо подчеркнуть, что этот элемент отвечает не только за двигатель ВАЗовской печки, но и за других потребителей электрической энергии автомобиля, например: подсветку бардачка, омыватель заднего стекла и др. Несмотря на, казалось бы, всю простоту поломки, в первую очередь необходимо установить причину перегорания предохранителя. Сделать это можно, выявив в проводке машины участок с коротким замыканием. В противном случае придётся постоянно менять предохранители.
Плохой контакт либо его отсутствие между элементами отопительной системы, в предохранительном отсеке либо в монтажном блоке. Самая распространённая его причина — окисление проводов либо их механическое повреждение, что приводит к отсутствию контакта между ними.
Выход из строя реле зажигания приводит к тому, что моторчик печки включается в определённые периоды, например, как только прогреется силовой агрегат. Устраняется неполадка только после полной замены неисправного реле зажигания, которое находится под панелью приборов.
Отопитель начинает нормально функционировать лишь после установки переключателя режимов (скоростей) его вентилятора в крайнее третье положение. Это говорит о неисправности резистора, поскольку работа вентилятора печки ВАЗ-21099 в первых двух режимах осуществляется с подключением дополнительного сопротивления. Следовательно, если резистор вышел из строя, напряжение через него проходить не будет. Особенностью третьего режима работы вентилятора отопителя является то, что напряжение подаётся непосредственно на моторчик печки, тем самым обеспечивается максимальная скорость его вращения.
Неисправен переключатель режимов работы вентилятора. Это проявляется либо тем, что моторчик печки ВАЗ-21099 не запускается вообще, либо запускается самопроизвольно и периодически. Устраняется неполадка лишь после замены переключателя

Так как выход переключателя из строя по своим симптомам идентичен с другими неисправностями вентилятора отопителя, важно правильно выполнить диагностику, иначе придётся по несколько раз переделывать одну и ту же работу.
Неисправен моторчик печки ВАЗ-21099. Здесь необходимо отметить следующее: в случае когда идёт подача напряжения на клеммы электродвигателя, но он всё равно не работает, не стоит сразу же грешить на то, что моторчик сгорел и необходима замена вентилятора печки ВАЗ-21099

Вполне возможно, что корень всех бед кроется в залипании щёток либо плохом контакте «массы» непосредственно на вентиляторе. Две последние неполадки устраняются довольно просто. А вот в случае с полным выходом моторчика из строя поможет только его полная замена.

Как видно, при любой неисправности вентилятора отопителя автомобиля ВАЗ-21099 установить причины неполадки и выполнить ремонт под силу даже начинающему автовладельцу. Поэтому, столкнувшись с подобными проблемами, не стоит впадать в панику и откладывать все дела, приступая к поиску СТО, в котором устранят проблему, поскольку замена моторчика печки ВАЗ-21099 и устранение сопутствующих неполадок в системе дело нескольких минут.

Замена электродвигателя отопителя ВАЗ 2107 – 2105

Первым делом необходимо рассверлить отверстие в крыльчатке, диаметр – 7 мм. Затем аккуратно напрессовать крыльчатку на вал “восьмого” двигателя и путем опытов добиться минимальной вибрации и шума

Важно! Перед установкой необходимо произвести пробное включение, потом приступайте к установке

У Вас может возникнуть вопрос, зачем менять резистор переключения режимов? Он заменен после испытаний, со стандартным резистором идет довольно большой поток воздуха.

Также важно будет заменить переключатель режима вращения вентилятора отопителя, так как он не рассчитан на большой ток и банально плавится. Подключен он по схеме от ВАЗ 2108, то есть в итоге получаем трехскоростной вентилятор, который включается только при включенном зажигании

Функции вентилятора печки ВАЗ-2109

Автомобильная печка ВАЗ-2109 предназначена для обогрева пространства салона транспортного средства. Также она помогает избавиться от запотевания стекол изнутри салона машины. Ее обогревательная мощность рассчитана на то, что в 25 градусов мороза внутри автомобиля будет поддерживаться оптимальный тепловой режим – от 16 градусов тепла.

Одним из основных элементов автомобильной печки является вентилятор. Он нужен для того, чтобы прогонять воздух из внешней среды, который попадает в обогревательный прибор через радиатор. Холодный воздух проходит процедуру прогрева и попадает в автомобильный салон уже в теплом виде.

Печка в автомобиле может перестать выполнять свои прямые функции, если вентилятор, входящий в ее конструкцию прекращает свою работу.

Подготовка

Подготовительные мероприятия не включают в себя много сложных операций. Вам потребуется сделать следующее:

• Снять минусовую клемму с аккумуляторной батареи, чтобы обесточить автомобиль и обезопасить машину от возможных замыканий;
• Слить из системы охлаждающую жидкость. Для этого открывается крышка расширительного бачка, чтобы сбросить избыточное давление, а затем откручивается слив. Жидкость нужно слить в специальную подготовленную емкость.

При сливе жидкости охлаждения нужно соблюдать одно важное правило — процедура осуществляется только при остывшем двигателе. Если в дальнейшем вы собираетесь использовать этот же антифриз или тосол, тогда выбирайте чистую тару для слива. Если в дальнейшем вы собираетесь использовать этот же антифриз или тосол, тогда выбирайте чистую тару для слива

Если в дальнейшем вы собираетесь использовать этот же антифриз или тосол, тогда выбирайте чистую тару для слива.

Переключатель скоростей печки

Точно понять, почему не включается печка на ВАЗ 2114 можно при наличии мультиметра с разными режимами работы. Если таковой прибор отсутствует – диагностику придется проводить практическим методом. Ручка переключения скоростей в 2114 из строя выходит нечасто, но т.к. в ее конструкции имеется резистор – периодически он перегорает. При его сгорании напряжение перестает поступать. Если проверка омметром недоступна – замкните мотор вентилятора отопителя к аккумулятору напрямую. При его срабатывании можно заменить переключатель. Отметим, что это не лучший способ проверки его работоспособности, т.к. обрыв в проводке также может стать причиной отсутствия напряжения.
Ситуаций, когда отказала печка на ВАЗ 2114 прямо в дороге – много. Не следует заниматься ремонтом и ее проверкой на дороге, особенно в мороз. При механической поломке или обрыве проводки теплый воздух из подкапотного пространства все равно будет поступать. За счет движения на большой скорости встречный поток воздуха нагонит температуру в салоне. Лучший вариант при поломке печки в дороге – продолжение движения до ближайшего сервиса.

Вентилятор отопителя (мотор печки) ВАЗ 2108 с крыльчаткой 45.3730

Уважаемые покупатели, во избежание ошибок при отправке вентилятора отопителя в сборе, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска. До «десятки» все модели ВАЗ оборудовались «печкой», предусматривающей установку радиатора отопления внутри салона. При этом он размещался со стороны пассажира в очень неудобном для ремонта и замены месте. Чтобы добраться до него, нужно было разбирать половину салона. Регулирование подачи теплого воздуха в салон осуществляется посредством специального крана, приводимого в действие тросом, идущим от рычага на панели управления

Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения — 14 А.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить балансировку.

Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора .

Конструктивно вентилятор отопителя представляет из себя электродвигатель, на котором закреплен вентилятор (с крыльчаткой на подшипнике), предназначен для применения в системе отопителя автомобиля с бортовым напряжением 12 В, для нагнетания горячего воздуха.

Основные технические характеристики:

Номинальное напряжение питания, В – 12;

Номинальная мощность, Вт – 90;

Максимальный ток, А – 14;

Номинальная частота вращения, мин-1 – 4 100.

Температура, °С – от минус 40 до +125

Относительная влажность воздуха при температуре +40°С, % не более – 95

Атмосферное давление, мм рт. ст. – от 630 до 800.

Другие артикулы товара и его аналогов в каталогах: 210808101078; 45.3730.

ВАЗ-21080, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2113, ВАЗ-2114, ВАЗ-2115, ВАЗ-2120, ИЖ-2126, УАЗ-3160.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как выявить неполадку электродвигателя отопителя в сборе (вентилятора отопителя) у автомобиля семейства ВАЗ 2108 –2112; 2113 — 2115, ВАЗ -2120 и их модификаций?

Как самостоятельно заменить вентилятор отопителя на автомобиле семейства ВАЗ 2108 –2112; 2113 — 2115, ВАЗ -2120 и их модификаций.

С интернет — Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Регулировка САУО

Чтобы проверить функциональность приспособления, следует взять ртутный термометр и положить его неподалёку от датчика температуры. После этого необходимо активизировать контроллер печки, а рукоятку управления вентилятором выставить в положение «А». САУО следует подвергнуть тщательной регулировке только в том случае, если через 15–20 минут температура будет ниже данных с датчика более чем на два градуса.

Чтобы САУО работал лучше, придётся его вытащить и затем несколько раз повернуть регулятор, расположенный с левой стороны контроллера. Добиться увеличения температуры можно посредством поворота регулятора по часовой стрелке, а снижения — соответственно, против часовой.

После всех проведённых манипуляций нужно будет вновь проверить функциональность и, при необходимости, повторить всё сначала.
