Почему плохо греет печка ваз 2110

Причины неисправностей

В зависимости от конструкции печки, заслонка может стать причиной нарушения эффективной работы отопителя, по таким причинам:

• деформация;
• износ уплотнителей;
• выработка или повреждения рычагов и тяг управления;
• перекос.

Деформация – проблема отопителей старого образца. На первых заслонках печки ВАЗ-2110 устанавливались пластиковые элементы, которые от температурного воздействия изгибались. Из-за этого даже при полном закрытии холодный воздух извне просачивается и подмешивается к нагретому, и эффективность печки снижается. Впоследствии конструкторы заменили пластиковые заслонки на алюминиевые и проблема с деформацией исчезла.

Чтобы обеспечить герметичность, на заслонках имеются уплотнители, снижающие просачивание воздуха. Изначально использовали поролоновые уплотнители, которые быстро изнашивались и повреждались. Позже поролон заменили на резину, но это только продлило срок службы уплотнителя, со временем и резина стареет, трескается и разрушается.

Электродвигатель отопителя

7.11.1. Особенности конструкции

ОБЩИЕ СВЕДЕНИЯ

Схема системы автоматического управления отопителем

1 – электродвигатель вентилятора; 2 – дополнительный резистор; 3 – контроллер; 4 – монтажный блок; 5 – выключатель зажигания; 6 – датчик температуры воздуха в салоне;	7 – выключатель рециркуляции; 8 – клапан рециркуляции; 9 – микромоторедуктор привода заслонки отопителя; А – к выключателю освещения приборов; В – к источникам питания

3Схема
системы автоматического управления отопителемАдреса выводных штекеров контроллера системы управления
отопителем

В контроллер поступает информация от:

– датчика 6 температуры воздуха в салоне (в датчик встроен малогабаритный
вентилятор);

– датчика положения вала микромоторедуктора 9 привода заслонки отопителя,
т.е. информация о положении заслонки отопителя.

На основе полученной информации и заданной температуры воздуха контроллер управляет
положением заслонки отопителя, подавая соответствующие сигналы на микромоторедуктор
привода заслонки.

Если рукоятка переключателя режимов работы вентилятора находится в положении
А, то контроллер управляет также частотой вращения вентилятора в зависимости
от разности температуры воздуха в салоне и задатчика температуры.

Для ускоренного прогрева воздуха в салоне служит клапан 8 рециркуляции
с выключателем 7. При включении клапана перекрывается поступление в салон
наружного воздуха и через отопитель циркулирует только воздух салона.

На автомобиле установлен электродвигатель вентилятора отопителя типа 45.3730,
с возбуждением от постоянных магнитов.

Дополнительный резистор 2 служит для выбора режима работы вентилятора.
Он имеет две спирали сопротивлением 0,23 и 0,82 Ом. При повороте ручки переключения
вентилятора отопителя на панели управления отопителем можно включить в цепь
питания двигателя либо обе спирали (1-я скорость), либо спираль с сопротивлением
0,23 Ом (2-я скорость), либо включить двигатель напрямую без резистора (3-я
скорость).

Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный
ремонт – зачистка коллектора.

Адреса выводных штекеров контроллера системы управления
отопителем

Штекер	Адрес колодки
13-клеммная	6-клеммная
1	«Минус» датчика положения вала микромоторедуктора	Выход «1» дополнительного резистора
2	«Плюс» электродвигателя микромоторедуктора	—
3	«Минус» датчика температуры воздуха в салоне	Корпус («масса»)
4	«Плюс» датчика положения вала микромоторедуктора	Выход «3» дополнительного резистора
5	«Плюс» датчика температуры воздуха в салоне	Выход «2» дополнительного резистора
6	«Плюс» диагностического выхода	«Плюс» источника питания
7	—
8	«Минус» электродвигателя микромоторедуктора
9	«Минус» диагностического выхода
10	—
11	Вход «Включение подсветки»
12	Диагностический выход «+8 В» «Плюс» электродвигателя датчика температуры воздуха в салоне

Вентилятор печки

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.

Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера. Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.

Рекомендуем: 5 признаков того, что пора менять топливный фильтр

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора. Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

1. Повышенная шумность, скрежет при работе.
2. Сильное снижение эффективности нагнетания воздуха.
3. Вентилятор не включается в работу.
4. Самопроизвольное изменение скорости вращения электродвигателя.
5. На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

• предохранителя (перегорание – причина полного отказа работы электромотора);
• резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
• контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
• клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

Особенности конструкции печки старого и нового образцов

Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).

Несмотря на конструктивные особенности, демонтаж вентилятора – операция несложная и не требует полной разборки печки.

На ВАЗ-2110 с отопителем старого образца, чтобы снять электровентилятор, нужно:

1. Демонтировать «жабо».
2. Снять переднюю стенку ниши, в которой размещен отопитель.
3. Демонтировать заднюю крышку корпуса вентилятора, предварительно выкрутив саморезы и сняв фиксаторы.
4. Отсоединить от вентилятора проводку и извлечь его.

Рекомендуем: Как сделать разварки своими руками?

Что касается моделей с печкой нового образца, то технология снятия электровентилятора печки на таких авто отличается:

• демонтируем «жабо» и переднюю стенку;
• извлекаем воздушный фильтр;
• откручиваем крепление корпуса фильтра к корпусу печки и разъединяем их;
• отсоединяем проводку;
• извлекаем корпус фильтра вместе с вентилятором;
• демонтируем электровентилятор.

После снятия электродвигателя с крыльчаткой, разбираем его, выполняем дефектовку, заменяем изношенные элементы и собираем обратно.

Устройство и принцип работы печки

Вся конструкция автомобильного отопителя — довольно простая.

Она включает в себя:

• радиатор, расположенный под панелью внутри салона;
• воздуховоды;
• электрический вентилятор;
• кондиционер (естественно, если он был установлен заводом или хозяином авто).

Вентилятор печки имеет несколько режимов работы, переключаемых последовательно — чем выше цифра выбранного режима, тем сильнее крутится его мотор и, соответственно, более активно происходит нагнетание воздуха в салон (зимой — теплого, идущего от радиатора печки, летом — холодного, от радиатора кондиционера).

Вентилятор печки ваз 2114

Ввиду своей простоты и небольшого количества элементов, система отопления автомашины выходит из строя крайне редко (как правило, первый раз заметить, что гудит печка ваз 2114, можно после пробега в 100.000 км). Причем, в подавляющем большинстве случаев выходит из строя именно вентилятор. О его основных неисправностях и их устранении мы и расскажем ниже.

Самостоятельный поиск причин неисправности печки в авто или обращение на СТО

Технология устранения неисправности печки подбирается в зависимости от причины поломки и марки авто. При выявлении течи охлаждающей жидкости или воздушной пробки, ремонт можно провести своими руками. В тоже время, если причиной поломки выступает повреждение радиатора или нарушение работы управляющей автоматики, то без помощи профессионалов не обойтись. Неквалифицированное обслуживание системы охлаждения может привести к дополнительным неисправностям и значительному удорожанию ремонта.

Специалисты рекомендуют произвести первоначальный осмотр машины для выявления причин неисправности печки (проверить уровень антифриза, работу вентилятора, наличие воздуха в системе или подтеканий и т.д.). Если такая проверка не позволит выяснить, почему в салон авто не поступает теплый воздух, нужно обратить к специалистам автосервиса, которые проведут профессиональную диагностику работы печки и устранят выявленные поломки.

Конструкция отопителя ВАЗ-2110

САУО пришло на смену ручному управлению отопителем, но в остальном печка конструктивно осталась прежней. Как и в более ранних моделях система обогрева салона представляет собой корпус с установленными внутри радиатором, подключенным к системе охлаждения силового агрегата – источник тепла, заслонками, перенаправляющими воздушный поток в нужные зоны, и вентилятором с приводом от электродвигателя, которым поток воздуха и создается. САУО — контроллер, который в зависимости от установленных параметров отслеживает температуру в салоне и регулирует положение заслонок, поддерживая заданный режим.

Как пользоваться печкой

Не секрет, что во многом от обращения с предметом зависит срок его службы и надежность функционирования. Это как нельзя кстати подходит для отопителя в машине. Чем правильнее вы будете его эксплуатировать, тем лучше и дольше печка сможет работать.

Есть несколько простых правил, придерживаясь которых, вы продлите срок службы этого узла.

1. Во время холодов печкой управляйте двумя режимами. Сначала заведите машину, выставьте положение регулятора «Все на стекло», а уже во время движения переключитесь на направление тепла в ноги.
2. Не перекрывайте сопла, подающие воздух.
3. Наличие ковров на полу в салоне потребует от вас направить сопла выше.
4. Старайтесь всегда поддерживать стекла в чистоте.
5. Используйте кондиционер при сырой погоде.

Характерные поломки

Бывает так, что печка на ВАЗ 2110 плохо греет, не позволяет полноценно собой управлять и так далее. Давайте рассмотрим наиболее характерные поломки для этого агрегата.

• Пропадает возможность управления, то есть не регулируется температура печки на ВАЗ 2110;
• Потолочный датчик отказывается работать;
• Устройство не работает на обогрев, печка дует холодным воздухом в ваш ВАЗ 2110;
• Плохо поступает поток горячего воздуха к ногам или на боковые стекла;
• Уровень ОЖ падает;
• Не работает должным образом вентилятор печки на ВАЗ 2110;
• Печка включается, обогревает, но это сопровождается сильным шумом.

Регулировка САУО

Чтобы проверить функциональность приспособления, следует взять ртутный термометр и положить его неподалёку от датчика температуры. После этого необходимо активизировать контроллер печки, а рукоятку управления вентилятором выставить в положение «А». САУО следует подвергнуть тщательной регулировке только в том случае, если через 15–20 минут температура будет ниже данных с датчика более чем на два градуса.

Чтобы САУО работал лучше, придётся его вытащить и затем несколько раз повернуть регулятор, расположенный с левой стороны контроллера. Добиться увеличения температуры можно посредством поворота регулятора по часовой стрелке, а снижения — соответственно, против часовой.

После всех проведённых манипуляций нужно будет вновь проверить функциональность и, при необходимости, повторить всё сначала.

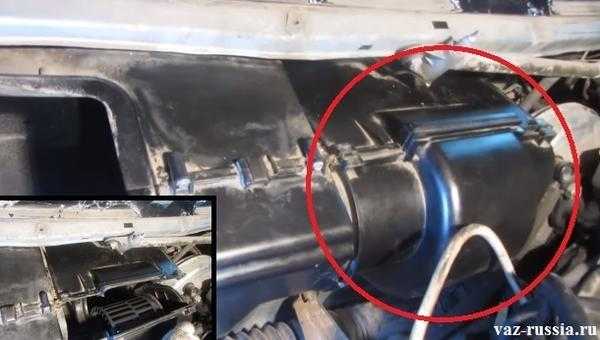

Как заменить вентилятор печки на ВАЗ 2110-ВАЗ 2112

Данная инструкция по замене моторчика печки, подойдёт ко многим автомобилям десятого семейства но не ко всем, потому что десятки выпускались в очень разных комплектациях и оформлениях за всё время, на некоторые ВАЗ 2110 даже двигатель от Опеля ставили с завода, маркируется такой автомобиль ВАЗ 21106, поэтому про все мы написать не сможем (Так как очень большая статья получится), просто возьмём чаще всего встречающееся десятое семейство и на его примере покажем замену моторчика печки посредством описания и картинок!

1

Первым делом до моторчика добраться будет нужно, он скрывается под накладкой которая под лобовым стеклом располагается, а внутри этой накладки, моторчик ещё в кожух помещён, поэтому не мало снять декоративных элементов придётся, более подробно как это всё осуществить, описано в статье под названием: «Замена салонного фильтра на ВАЗ 2110» и кстати, накладку которая под лобовым стеклом находится снять не получиться, не сняв щётки, а когда Вы её уже поднимать будете, обратите внимание под ней будет находится тройник (Место где он расположен смотрите на большом фото), отсоедините от него шланг который внизу подсоединяется (см. маленькое фото) и накладка после чего может быть снята с автомобиля

2. Идём далее, как только все элементы которые препятствуют доступу к кожуху в котором располагается моторчик будут сняты, разыщите провода идущие от мотора, а если быть точнее то один провод Плюс и один провод Минус, так вот минус (Указан зелёной стрелкой) закреплён на гайке (Указана синий стрелкой), Вы её отверните, а вот плюс (Указан жёлтой стрелкой) соединяется с другим проводом посредством колодки проводов и разъёма (см. маленькое фото), их между собой разъёдините.

3. Потом, подденьте при помощи плоской отвёртки четыре фиксатора (Они указаны стрелками) которые скрепляют между собой два кожуха, на одном из которых моторчик печки закреплён, все фиксаторы которые будут поломаны во время их снятия, обязательно поменяйте на новые, при обратной сборки, рекомендуется все фиксаторы до одного устанавливать на свои места, чтобы исключить перемещение корпусов между собой.

4. И в завершение, выкрутите все винты которые кожухи между собой скрепляют, данных винтов всего примерно 8 или 10 (Можем ошибаться), когда они все будут выкручены, корпуса можно будет разъединить (см. маленькое фото), но только запоминайте куда какие винты закручиваются, потому что они имеют разную длину и длинные Вы не сможете завернуть туда где короткие должны располагаться и наоборот.

Моторчик печки можно снять в сборе с кожухом, а можно и сразу его отдельно вынуть, как делать решать Вам, но вынув всё в сборе, моторчик будет легче гораздо отсоединить (Так как это удобней будет), а отделяется моторчик следующим образом, нужно будет всего лишь вынуть два проводка (Провод минус и провод плюс) из отверстия в которое они продеваются в кожухе и всё на этом!

5. Установка производиться в обратном порядке снятию, после установки печки, Вам придётся воспользоваться помощью помощника и узнать правильно ли Вы установили печку на своё штатное место или с перекосом (Если с перекосом, то это сразу же убирать нужно будет), в общём ближе к теме, попросите помощника или же даже сами садитесь в автомобиль и включайте печку, при этом соберите её, т.е. закрутите винты крепления (Можете даже не все закручивать) и установите фиксаторы и конечно же накиньте минус на кузов, а плюс подсоедините к разъёму, далее включайте её и если всё нормально работает на всех режимах, то выключайте и идите закручивайте последние винты, устанавливайте накладки под лобовым стеклом ну и конечно же устанавливайте щётки, на этом замена завершена, если после включения слышен треск, то это говорит только об одном, а именно о том, что лопасти печки задевают за корпус в котором она располагается, после этого выключайте печку, выкручивайте винты, снимайте фиксаторы и снимайте корпус вместе с печкой, правильно моторчик разместите там, опять всё закручивайте и пробуйте, пока шум не пропадёт, как пропал, заворачивайте всё и устанавливайте все детали в обратном порядке.

Принцип работы

Из-за отсутствия крана регулировку отопления внутри отечественного автомобиля выполняет заслонка мощности горячего воздуха. Регулировка автоматическая, с точностью до двух градусов по Цельсию. Заслонка доказала свою практичность по сравнению с краном, так как последний может заклинивать, залипать или замерзать. Основной поток нагретого или охлажденного воздуха равномерно распределяется по всему салону – сначала на ветровое стекло, а затем проходит через закрытые заслонками дефлекторы к боковым стеклам. По аналогичному принципу происходит обогрев пола и пространства для ног. Предусмотрена и система рециркуляции воздуха внутри салона, которая предотвращает экологическую катастрофу в автомобиле из-за несанкционированного проникновения, загазованного и заполненного пылью дорог наружного воздуха.

Вентилятор печки десятого семейства работает в одном из трёх режимов: низкий, средняя интенсивность и автоматический выбор. Режим зависит от количества дополнительных резисторов 0,23 Ом в работе – один или два. В зависимости от скорости и показателей воздуха цифровой блок управления выбирает оптимальный режим работы народного кондиционера советского образца. Температура регулируется с помощью контролера. Водитель может выставить температуру в диапазоне 16-30 градусов с интервалом 2 градуса. Далее, в зависимости от показаний датчика, вентилятор начинает работать с достаточной интенсивность для быстрого прогрева воздуха в салоне, особенно из-за долгого простоя. В первые минуты после запуска интенсивность работы печки ВАЗ довольно высока. Затем она постепенно снижается.

Советы бывалых автовладельцев

Евгений:

«Никогда не думал, что могу столкнуться с такой проблемой, но это произошло. После ремонта ГБЦ салон стало очень сложно прогревать. Долго искал почему, оказалось, газил двигатель. Сделал все, как советовали, охлаждайка перестала пузыриться лишь через 4 часа, но зато сейчас в салоне всегда тепло».

Саня:

«У меня ВАЗ 2109i, дул холодный на холостых. Долил охлаждайки в расширительный бочок, все стало ок».

Рустам:

«Езжу на 6-ой Мазде. Прошлой зимой нагреватель начал придуриваться: свыше 2т оборотов из нее шел горячий воздух, свыше 3т, несмотря на то, на сколько установлена температура, нагреватель вообще шпарил кипятком практически, но стоило только остановиться, воздух становится прохладным. Перебрал все возможные варианты, описанные в статье, проблема не ушла, после долгих поисков мастера СТО нашли причину – накрылась установка климат-контроля».

Руслан:

«У меня на Приоре тоже печка на холостых дула холодом, чтобы это исправить приходилось постоянно подливать тосол. Надоело, загерметизировал нижний патрубок, теперь все работает исправно».

Олег:

«Как работник СТО, могу сказать, что самая теплая печка среди всех отечественных машин в Калине, но и она иногда дает сбой

Как правило, вся проблема кроется или в прокладке помпы, или в самой помпе, поэтому если вы являетесь владельцем названного авто, в случае чего первым делом обращайте свое внимание именно на помпу и ее составляющие»

Решение проблем

Теперь поговорим о том, как решить возникающие вопросы, устранить неполадки и вернуть отопитель в нормальный режим работы.

Каждая поломка требует отдельного рассмотрения.

Сломанный моторчик

Не регулируется температура

Если температура потоков воздуха не поддается регулировке, проблема скрывается в блоке управления или заслонке, либо не работает датчик температуры на потолке внутри салона.

Чтобы проверить, поверните регулятор до упора направо и подставьте руку под поток воздуха. Если теплый воздух идет только при нахождении регулятора в максимальном положении на нагрев, поменяйте датчик. Если не помогло, меняйте регулятор. При поступлении тепла в других положениях регулятора, датчик винить не стоит.

Обязательно убедитесь, что заслонка не зависла. К ней можно добраться через подкапотное пространство. При необходимости замены, стандартную пластиковую заслонку поменяйте на изделие из алюминия. Оно более долговечное.

Дует холодом

Если на вашем ВАЗ 2110 печка начала дуть холодным воздухом, нужно искать причины. Кроется причина поломки в моторедукторе. Подобная ситуация происходит в 9 из 10 случаев, потому альтернативных виновников вряд ли придется искать.

Потоки воздуха со сломанной заслонкой

Моторедуктор нужно заменить. Делается это следующим образом:

• Снимаются дворники;
• Демонтируется жабо;
• Откручиваются три самореза, которые удерживают моторедуктор;
• Отсоединяется проводка;
• На место вышедшего из строя устройства устанавливается новое. Помощника попросите переключить режимы положения регулятора, а вы в этот момент будете монтировать моторедуктор;
• Возвращаются на место жабо и дворники. Работа выполнена.

Но есть 1 случай из 10, который заставит вас поменять отопитель из-за износа старого. Как показывает практика владельцев ВАЗ 2110, на замену лучше всего подходит отопитель от 2112. Причем выбирать можно между двумя вариантами печки — 2112-01 или 2112-02. Первый лишен воздушного фильтра, а у второго варианта он имеется.

Стекла запотевают, ноги не обогреваются

Не редко на моделях ВАЗ возникает проблема, когда из печки воздух поступает нормально, но при этом он не обогревает ноги и не идет на стекла.

Модификация воздуховодов

Решить вопрос можно путем модернизации ваших воздуховодов и избавления от имеющихся щелей в салоне и каналах поступления теплого воздуха. Это достаточно сложная процедура, проведение которой позволит на очень продолжительный срок забыть о проблеме с печкой, которая не греет ноги и не обдувает боковые стекла.

Не лишним будет монтировать предпусковой обогреватель. За счет него салон прогревается быстрее.

Подтекает ОЖ

Печка может не греть по причине того, что снижается уровень ОЖ, то есть охлаждающей жидкости. Не спешите доливать в бачок тосол. Сначала обязательно проверьте, нет ли в патрубках и на местах соединения следов утечки.

Проблемы с печкой на ВАЗ 2110

Если потек радиатор, новости для вас не очень хорошие. Вам придется его демонтировать и, скорее всего, менять на новый.

Отопитель сильно шумит

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда работающая печка издает много шума. При этом все работает нормально, потоки воздуха распространяются по салону так, как выставлены регуляторы.

На эффективности шум не отражается, но он серьезно раздражает с течением времени. Порой кажется, что печка накроется медным тазом, хотя шуметь она может долго без последствий для целостности устройства.

Попробуем разобраться, почему же она шумит.

1. Если шум похож на визг, звуки резкие, проверьте крепление нижней части печки. Дело в том, что крепеж осуществляется с помощью крючков, которые могут соскочить. От этого и шум.
2. Корпус отопителя порой получает повреждения выступов, удерживающих фиксатор. В таком случае корпус просто нужно заменить на новый.
3. Если шумит сам вентилятор, снимите его, прочистите, проверьте состояние электродвигателя.
4. Еще могут гудеть текстолитовые шайбы, которые призваны не допускать осевой люфт вентилятора. В качестве замены подойдут любые шайбы, характеризующиеся низким трением. К примеру, элементы, выполненные из фторопласта. Обязательно смажьте шайбу. Некоторые используют обычное машинное масло, но оно в действительности дает только временный эффект. Лучшим смазывающим веществом в данном случае будет густая графитовая смазка или литол.

Замена заслонки печки ВАЗ-2110

Осуществление замены заслонки отопителя не отличается значительными трудностями, однако, требует от исполнителя предельной внимательности. Для того чтобы добраться до задвижки, надо осуществить полный демонтаж печки. Основная часть работ по снятию печки будет производиться в моторном отсеке транспортного средства

Прежде чем заняться непосредственно разборкой печки, важно изначально отключить аккумулятор и слить охлаждающую жидкость с системы отопления. После этого производится демонтаж наладки лобового стекла, звукоизоляционного материала, вентилятора печки

Дальше надо отсоединить хомут крепления вакуумного шланга.

Следующий шаг — снятие фронтальной части корпуса отопителя. Работа отличается значительными сложностями, потому для упрощения снятия корпуса печки можно произвести дополнительно демонтаж панели приборов и с внутренней стороны салона открутить крепежи, на которых держится печка. После этого можно со стороны моторного отсека приподнять печку, снять скобы и винты крепления передней части отопителя. Только исполнив этот объём работ, передняя часть печки может быть демонтирована без затруднений.

Дальше необходимо отсоединить все шланги и патрубки, которые подходят к радиатору. После этого производится демонтаж заднего кожуха отопителя и радиатора. Только после произведённых манипуляций откроется доступ к заслонке. На этом подготовительный этап работ можно считать завершённым. После этого необходимо приступить непосредственно к замене заслонки печки ВАЗ-2110 новой деталью.

Ремонт и замена заслонки автомобиля ВАЗ-2110

Демонтаж испорченной детали и установка новой не отличается значительными сложностями. Единственный вопрос, который может возникать при демонтаже, как снять тягу заслонки отопителя ВАЗ-2110. Она хоть и пластиковая, однако, чрезвычайно плотно сидит на валу. Для её демонтажа понадобится две отвёртки. Тонкой отвёрткой необходимо приподнять рычаг крепления, второй отвёрткой разжимаются пластиковые выступы тяги. После отсоединения тяги верхняя задвижка самостоятельно опустится вниз, так как её больше ничего не будет держать.

При установке новой детали необходимо обратить внимание на вилку, расположенную на оси задвижки

Её важно закрепить таким образом, чтобы она вошла в зацепление с рычагом. При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении

В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов

При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении. В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов.

При установке новой детали некоторые водителя параллельно производят доработку тяг заслонок печки. Конструкция тяг имеет некоторые недостатки. При переключении рычага управления заслонками можно увидеть, что в любой позиции рычага поток воздуха в сторону ног водителя перекрыт либо первой, либо второй заслонкой. Для улучшения распределения потоков воздуха потребуется укорачивание регулируемой тяги на три деления. С этой целью надо отрезать выдвигающийся наконечник тяги. Такая несложная доработка поможет стать заслонке в требуемую позицию, что благоприятно отразится на распределении воздуха. Поток тёплого воздуха будет равномерно поступать к ногам водителя, боковым стёклам автомобиля и с центрального дефлектора.

После этого производится установка всех снятых деталей в обратном порядке, заливается охлаждающая жидкость. Внимательно необходимо отнестись к подсоединению патрубков и шлангов. Только герметичные соединения будут гарантировать качественное функционирование отопительной системы. После этого можно проверять работу заслонок и всей отопительной системы.
