Замена прокладки головки блока цилиндров своими руками

Проверка на микротрещины

При проверке прокладки ГБЦ важно обратить внимание на наличие трещин. Здесь используется несколько методов

Магнитно-порошковая проверка

Алгоритм действий имеет следующий вид:

Поставьте магниты со всех сторон головки.
Насыпьте сверху ГБЦ стружку металла.
Обратите внимание на «рисунок». Стружка потянется к магнитам, а в местах углублений и повреждений она остается.

С помощью жидкости

Для проверки сделайте следующее:

Подготовьте подкрашенную жидкость с помощью керосина, ацетона или иного растворителя.
Нанесите состав.
Выждите пять-десять минут.
Удалите лишнюю жидкость.

При наличии дефектов их легко заметить даже без детального осмотра.

Проверка под давлением

Здесь применяется два пути — с окунанием в воду или без этого.

При погружении в воду сделайте следующее:

Закройте все каналы контура.
Вставьте его в тару и налейте теплую воду.
Подайте сжатый воздух в месте, где появляются пузырьки.

Без окунания:

Закройте отверстия.
Налейте в канал еще больше жидкости.
С помощью насоса нагоните воздух для создания давления в 0,7 Мпа.
Дайте головке отстояться два-три часа. В случае «ухода» воды можно говорить о необходимости ремонта.

Для ремонта применяется газовая установка с присадками с обязательным прогревом проблемных мест до температуры 200 градусов Цельсия и более. После завершения сварочных работ шов зачищается и опрессовывается.

Последствия несвоевременной замены

Нежелательно эксплуатировать машину с изношенной или прогоревшей прокладкой ГБЦ, поскольку это может привести к серьезным последствиям. Например, в систему охлаждения попадет масло, из-за чего ее работа нарушится. Мотор не сможет охлаждаться, как нужно. Также может снизиться мощность двигателя, он начнет глохнуть, а иногда не заводиться вообще.

Несвоевременная замена прокладки ГБЦ

При попадании антифриза в систему охлаждения свойства масла изменяться, что приведет к снижению эффективности смазывания деталей двигателя. В свою очередь это приведет к повышенному износу трущихся деталей. Вождение авто с поврежденной прокладкой непременно приведет к поломке мотора, ремонт которого обойдется намного дороже, чем замена уплотнителя.

Установка и снятие головки блока цилиндров: технология

Часто водители ТС интересуются о том, как снимать головку блока цилиндров. Важным требованием здесь считается правильность действий по инструкции. Потому что двигатели на всех моделях автомобилей разных и конструктивная особенность отличается. Однако в большинстве машин ГБЦ устанавливают однообразным способом.

снятие головки блока цииндров

Перейдем теперь к делу. Сначала необходимо снять аккумулятор и воздушный фильтр, затем слить охлаждающую жидкость, затем отсоединить шланги и снять карбюратор. Потом перейдем к зажиганию. Снимаем провода со свечей, а потом начинаем демонтаж клапанной крышки. Потом же выставляем двигатель, снимаем ремень и откручиваем шкив, отсоединяем распредвал и саму ГБЦ. С помощью инструкции, вы сможете справиться с этим делом.

ВАЗ 2106

Снять головку блока цилиндра на ВАЗ 2106 и на других моделях автомобилей, в частности, происходит тогда, когда надо отремонтировать двигатель или саму головку. Процесс этот не такой сложный, как может показаться вначале. Но не стоит забывать, что перед этим надо провести подготовительные работы. Вам понадобятся специальные инструменты, с помощью которых вы с легкостью справитесь со всем процессом снятия ГБЦ.

Сначала обязательно надо вылить охлаждающую жидкость.
После того как она полностью слилась, снимаем распредвал.
Затем нужно отключить трубку, которая ведет в систему охлаждающей жидкости.
После того как полностью снимете все болтики, то только тогда можно будет ее снимать.

ВАЗ 2109

Перед тем как полностью снять ГБЦ вам нужно будет провести подготовительную работу, так как без них вы просто не сможете снять головку блока цилиндра. Все усилия тогда будут напрасными.

Затем проводим сам процесс по снятию головки:

Для начала надо отключить клеммы на аккумуляторной батарее, можно не отключать сразу две, можете снять только ту, которая на минус.
Потом сливаем охлаждающую жидкость, как и в первой модели автомобиля.
Потом снимаете воздушный фильтр, который расположился на карбюраторе.
Затем надо открутить и снять коллекторы – впускной и выпускной.
Снимаем провода, ведущие к свечам, и отключаем фишки, находящиеся на датчике температур.
Проводим демонтаж распределителя зажигания и бензонасоса.
Далее, снимаем крышку ГРМ и после этого откручиваем роли натяжной, шайбу дистанционную и шкив.
Откручиваем гайки, которые крепятся приводу.
Снимаем крышку головки блока цилиндров.
Отпускаем и снимаем все шланги ГБЦ.
Затем надо снять головку, но прокладка обязана оставаться на месте.

Установка такая же, как и на автомобиле ВАЗ 2106.

Инструменты помощники

Оправка, что бы запрессовывать втулки.
Оправка, что бы опрессовывать втулки.
Динамометрический ключ.

Фактически на всех марках транспортных средств замена прокладки головки блока цилиндров одинакова. Однако существуют некоторые особенности, в частности, порядок затягивания и настройка затяжного момента болтов крепления ГБЦ.

Данные показатели указаны в руководстве эксплуатации вашего транспортного средства

Очень важно очистить болты крепления ГБЦ перед их раскручиванием, что бы не образовался дефект шлица болта. Существует еще несколько правил, которые необходимо соблюдать при замене прокладки:

При приобретении данного элемента, обязательно убедитесь, что он подходит именно для той силы крутящего момента, которую описывает производитель двигателя.
Что бы снять напряжение, раскрутку болтов крепления необходимо начинать на 0.5- 1 оборота с середины.
После замены прокладки, следует установить ГБЦ точно по направляющим.
Крайне аккуратно откручивайте и закручивайте болты, что бы распределить напряжение постепенно на все болты и не сорвать резьбу.
Не забудьте закрепить все детали правильным образом.

Замена блока цилиндров — довольно ответственный и трудоемкий процесс, ее проводят для замены прокладки или для установки новых клапанов и втулок. Однако вовсе не обязательно обращаться для этого в автомастерскую, вы можете заменить головку блока цилиндров самостоятельно, имея минимальные слесарные навыки и такие инструменты:

Оправка для запрессовки втулок.
Оправка для запрессовки маслоотражательных колпачков.
Микрометр для промера клапанов и направляющих втулок.
Оправка для опрессовки втулок.
Развертка на 8.03 миллиметра, что бы разворачивать новые втулки.

Помимо этого, желательно иметь электрическую плитку, которая наделена закрытым нагревательным элементом. Перед запрессовкой втулок здесь можно нагревать головки.

Также не забудьте о приспособлении, что бы фиксировать клапаны при расхаживании пружин. Для этого подойдет небольшая доска с бобылками или что-то подобное.

https://www.youtube.com/watch?v=6vySVrFaQ2E

Как правило, замену блока цилиндров не проводят. Процесс начинается с замены асбестометаллической или тоненькой металлической прокладки.

От аккумуляторной батареи отсоединяем массу.
Правильно устанавливаем поршень первого цилиндра — в положение первого такта.
Сливаем охлаждающую жидкость.
Если транспортное средство еще горячее, в системе питания необходимо снизить давление.
Отсоединяем от коллектора приемную трубу глушителя.
Снимаем крышку головки блока цилиндров.
Затем находим и отсоединяем провода от регулятора полного расхода воздуха.
Далее ослабляем к дроссельному узлу хомут держателя воздухопроводящего штуцера.
Снимаем элемент с корпусом фильтра воздуха.
Не забудьте также снять воздухозаборный шланг.
Находим и отворачиваем винт, который закрепляет держатель выступа трубы водяного насоса.
Отводим в сторону кронштейн и ослабляем хомуты.
От дроссельного узла отсоединяем от дроссельного узла отводящий и подводящий шланги системы охлаждения.
Теперь ослабляем хомут, который фиксирует к штуцеру шланг тормозов.
Разделяем все провода от положения клапанной заслонки, холостого хода и регуляторов уровня масла.
Находим и отсоединяем от свечей зажигания концы высоковольтных проводов.
Из-под ресивера вытягиваем жгут проводов.
Снимаем ремень привода распредвала, предварительно сняв его крышку

Очень важно в данном случае не поворачивать оба вала до монтирования ремня привода.
Разъединяем пластиковый держатель, соединяющий составляющую маслоизмерительного щупа и топливную раму.
Выворачиваем и извлекаем болты крепления ГБЦ. Не забудьте, что болты крепления головки блока цилиндров выворачиваются лишь на двигателе, который не работал несколько часов и полностью остыл.
Снимаем головку

Данный элемент довольно тяжелый и снимать его желательно с помощником.
Теперь очищаем привалочные поверхности ГБЦ, они должны быть чистыми и сухими.
Из резьбовых соединений удаляем масло, так как в противном случае при обратной сборке могут появиться трещины в ГБЦ, что негативно скажется на работе транспортного средства.

Структура прокладки

Прокладка пробита

Монтаж новой детали

Причины появления дефектов

Предназначение головки заключается в образовании горючей смеси из воздуха и топлива, которая создается в камерах сгорания. Она используется для воспламенения и движения автомобиля. ГБЦ, как и другой узел машины, не застрахован от дефектов. Неисправности могут возникать спонтанно либо в результате дорожно-транспортного происшествия или износа узла.

Все поломки связаны с:

браком при производстве ГБЦ;
высокой нагрузкой на узел;
некорректным либо недостаточным техническом обслуживании;
некачественной смазкой внутренних компонентов устройства;
отсутствием защиты от замерзания либо коррозии в контуре хладагента.

Признаки и причины неисправности

Дать 100% гарантии того, что элемент вышел из строя, можно лишь при условии демонтажа и визуального осмотра. Обычно износ уплотнителя между БЦ и ГБЦ проявляется в виде симптомов, потенциально сообщающих о более серьезных неисправностях.

На практике замену выполняют на многих машинах. Преимущественно на авто, которые прошли солидный срок эксплуатации. Приведу несколько примеров:

ВАЗ 2106;
ВАЗ 2107;
Ниссан Максима;
Опель Зафира;
Шевроле Нива;
ВАЗ 2110;
2114;
ВАЗ 2112;
Дэу Нексия;
Рено Логан;
Ховер М4;
Пежо 406;
Рено 19;
БМВ е39;
УАЗ Хантер и пр.

Причем износ и пробой прокладки одинаково характерен для двигателей на 8 клапанов и на 16 клапанов. Принципиальной разницы в плане поведения прокладок БЦ между ними нет.

При этом стоимость новой детали может существенно отличаться в зависимости от марки, модели автомобиля и конкретного установленного двигателя.

Выделяют несколько причин, из-за которых требуется менять уплотнитель:

в системе охлаждения оказалось масло;
в масляную систему проникла жидкость охлаждения;
антифриз попал внутрь камеры сгорания;
в систему охлаждения поступают выхлопные газы.

Это все то, кто может происходить именно при нарушении герметичности между двумя основными конструктивными элементами двигателя.

Симптоматика при этом бывает следующая:

Багажники Montblanc: варианты конструкций, отзывы владельцев

из системы охлаждения быстро уходит антифриз, но течь отсутствует;
часто перегревается мотор;
в картере повышается уровень масла;
в расширительном бачке видно пузырьки;
белый густой дым из выхлопа;
цилиндры работают с перебоями;
происходит быстрое изменение цвета жидкости охлаждения;
мотор работает рывками;
машина плохо разгоняется;
повышается расход топлива и масла.

Симптоматика проявляется отдельно или комплексно, сочетая несколько признаков одновременно. Это не гарантия того, что можно обойтись малой кровью, просто заменив прокладку. Но вам точно придется демонтировать головку и проводить визуальную диагностику.

Как менять прокладку головки блока цилиндров

Такую работу по ремонту авто, как замена прокладки ГБЦ своими руками можно и нужно научиться делать тем, кто любит различные технические устройства, кто любит проводить выходные в теплую погоду у себя в гараже. Чтобы заменить, особых заумных навыков не требуется, просто надо узнать последовательность замены, какие инструменты для этого потребуется, какую прокладку правильно выбрать прежде, чем купить и, как правильно поставить и собрать. Кстати, нужно ли использовать герметики при замене прокладок? Узнать подробнее о герметиках для клапанной крышке и других соединительных деталей.

Как менять прокладку ГБЦ:

Демонтировать все навесное оборудование (что мешает снятию головки). Это воздушный фильтр и т.д.
Открутить болты крепления. Здесь есть свое правило — сначала ослабить болты посередине и от середины по симметрии. Сначала, каждый болт следует отворачивать только на 1 оборот. Соблюдение этого правила защитит от микродеформаций плоскости ГБЦ, так все болты изначально капитально затянуты, если ослабить сразу резко пару болтов с одного края, то головку может «повести», потом придет везти на шлифовку.
Снять старую ГБЦ.
Снять старую прокладку ГБЦ. Кто не знает как выбирать прокладки, лучше пусть сразу не выкидывает старую прокладку. С ней можно съездить в автомагазин. Потому что есть разные прокладки для одних и тех же марок и моделей автомобилей. Надо проверить, отверстия каналов охлаждения соответствовали отверстиям на прокладке. Потому что лично видел, когда однажды примерял прокладку, смотрю, а там на прокладке не вырезаны некоторые отверстия, которые должны быть в соответствии с каналами блока.
Хорошо очистить посадочную поверхность на блоке цилиндров. Если есть твердые смолы, очистить ножичком.
Установить новую прокладку на блок цилиндров.
Очистить посадочное место головки и установить ее на блок. Делать это аккуратно, не повредив прокладку.
Затягивать болты по определенной схеме. Затяжку болтов производить строго по указанной схеме, разработанной производителем двигателя конкретной машины. Момент затяжки очень важен для соединения таких деталей.
После установки и затяжки в определенном порядке, и с требуемым оптимальным моментом затяжки, монтируем снятое навесное оборудование.

Обязательно менять болты при замене прокладки?

Эту тема (по какой схеме затягивать ГБЦ) была рассмотрена в материале: как снять головку блока цилиндров на двигателе различных авто. Если коротко, то, узнать надо ли менять болты для крепления ГБЦ очень просто, достаточно измерить линейкой длину «бывших» болтов.

Узнать длину новых болтов для определенного ДВС и сравнить. Если длина стала больше, то есть болт вытянулся больше, чем на 2 мм, то болт надо менять. Если состояние резьбы и длины болта и граней для ключа в норме, то менять не обязательно. В целом, прокладка ГБЦ требует внимательный осмотр перед заменой, потому как новая прокладка головки уже может быть повреждена.

15 Комментарии: 25Публикации: 324Регистрация: 04-03-2016

Неисправности, когда требуется снятие и установка ГБЦ

Существует ряд неисправностей, по причине которых ГБЦ ВАЗовской «шестёрки» приходится демонтировать с автомобиля для дальнейшей диагностики или ремонта. Остановимся на них детальнее.

Прогорела прокладка

О том, что прокладка ГБЦ вышла из строя (прогорела или её пробило), свидетельствуют следующие признаки:

появление подтёков или прорыв газов на стыке между блоком двигателя и головкой. При таком явлении в работе силовой установки появляются посторонние шумы. При разрыве внешней оболочки уплотнителя могут появляться следы смазки или охлаждающей жидкости (ОЖ);
образование эмульсии в моторном масле. Происходит такое при попадании охлаждающей жидкости через прокладку в масло либо при образовании трещины в БЦ;
появление белого дыма из системы выхлопа. Белый выхлоп возникает при попадании ОЖ в камеру сгорания мотора. В такой ситуации уровень жидкости в расширительном бачке постепенно снижается. Несвоевременный ремонт может привести к гидроудару. Гидроудар — неисправность, которая вызвана резким повышением давления в подпоршневом пространстве;
попадание смазки и/или отработавших газов в систему охлаждения двигателя. Выявить попадание смазки в ОЖ можно по наличию масляных пятен на поверхности жидкости в расширительном бачке. Кроме этого, когда нарушается герметичность прокладки, в бачке могут появиться пузыри, свидетельствующие о проникновении в систему охлаждения отработавших газов.

Видео: повреждение прокладки ГБЦ

Повреждение привалочной плоскости ГБЦ

К образованию дефектов привалочной поверхности головки блока могут приводить такие причины:

продолжительная работа силового агрегата;
перегрев мотора;
некачественная охлаждающая жидкость.

Дефекты такого рода устраняются путём обработки плоскости, с предварительным демонтажем головки.

Повреждение привалочной плоскости на примере ГБЦ «Калины»

Трещины в головке блока

Основными причинами, которые приводят к появлению трещин в ГБЦ, являются перегрев мотора, а также неправильная затяжка крепёжных болтов при монтаже. В зависимости от характера повреждений головку можно отремонтировать с помощью аргоновой сварки. При серьёзных дефектах ГБЦ придётся заменить.

Перегрев мотора может привести к появлению трещины на ГБЦ

Износ направляющих втулок

При большом пробеге двигателя или применении некачественного моторного масла, направляющие втулки клапанов изнашиваются, что приводит к нарушению герметичности между седлом и тарелкой клапана. Основным признаком такой неисправности является повышенный расход масла, а также появление сизого дыма из выхлопной трубы. Проблема устраняется путём замены направляющих втулок.

Износ сёдел клапанов

Сёдла клапанов могут изнашиваться по нескольким причинам:

использование низкокачественного топлива;
большой пробег двигателя;
неправильная установка зажигания.

Неисправность решается правкой либо заменой сёдел. Кроме этого, в обязательном порядке проверяется система зажигания.

Дефекты седла приводят к неплотному прилеганию клапана и потере герметичности камеры сгорания

Облом свечи зажигания

Довольно редко, но бывает, что в результате чрезмерной затяжки свечи, деталь обламывается на резьбе в свечном отверстии. Чтобы извлечь остатки свечного элемента ГБЦ, требуется демонтировать и подручными инструментами выкручивать резьбовую часть.

Неисправности ЦПГ

При неполадках цилиндропоршневой группы двигателя, головку блока также приходится снимать. К наиболее распространённым поломкам ЦПГ относятся:

повышенный износ цилиндров, колец и поршней;
повреждение поршня;
залегание колец.

При чрезмерном износе цилиндров двигатель полностью разбирают для замены поршневой группы, а также для расточки внутренней полости цилиндров на станке. Что касается повреждения самих поршней, то они хоть и нечасто, но прогорают. Всё это приводит к необходимости демонтажа ГБЦ и замены неисправных деталей. При залегании колец нормальная работа цилиндра и двигателя в целом становится невозможной.

При залегании колец нормальная работа двигателя нарушается

Что случается при неисправностях ГБЦ?

Описывать все нюансы этого вопроса мы не будем, поскольку эта тема для отдельной статьи, но основные проблемы, связанные с неполадками ГБЦ, мы все же затронем. При пробое прокладки или самой головки можно наблюдать следующие явления:

Масло может проникать в систему охлаждения. Выявить такую неполадку можно по антифризу, он будет иметь темный, мутный цвет с явными масляными отложениями, а также иметь специфический запах.
Помимо этого антифриз может проникать в систему смазки. Вследствие этого уровень охлаждающей жидкости в бачке будет постоянно снижаться, а масла в двигателе становиться все больше. При проверке уровня масла в двигателе на щупе также можно наблюдать наличие белой пены, эмульсии.
В связи с нарушением герметичности охлаждающая жидкость может попадать и в камеру сгорания. В этом случае белый дым из выхлопной трубы будет идти постоянно, а уровень антифриза в бачке постепенно снижаться.
Помимо этого выхлопные газы из камеры сгорания могут проникать в систему охлаждения. Выявить проблему можно по выходящим пузырькам выхлопного газа из расширительного бачка во время работы двигателя.
Также выхлопные газы могут попадать из одного цилиндра в другой или вырываться наружу через трещину в головке блока или при повреждении ГБЦ прокладки. Если же с выявлением проблемы во втором случае проблем не возникнет, то с первым вариантом все намного сложнее, так как видимых внешних повреждений в этом случае нет. Однако первыми сигналами таких протечек становится снижение мощности двигателя, повышенный расход топлива, затрудненный пуск мотора.

Любой из вышеприведенных признаков может указывать не только на поломку ГБЦ, но и любого другого взаимосвязанного компонента двигателя. Более того бывают случаи, когда ГБЦ деформируется вследствие неправильной работы других систем автомобиля, например, при нарушении работы системы охлаждения двигателя. Вследствие этой неполадки может произойти перегрев двигателя, который в кратчайшие сроки способен вывести силовой агрегат из строя.

Новые статьи

ДВС, что это такое в машине? Устройство двигателя внутреннего сгорания, его виды и принцип работы
Обозначение символов на приборной панели разных автомобилей

Процесс

Перед тем как приступить к снятию и ремонту ГБЦ ВАЗ 2109, необходимо соблюдая порядок выполнить некоторые подготовительные работы.

Снятие

Первым делом снимаем корпус очистителя воздуха.
Отсоединяем шланги и провода от карбюратора или инжектора.
Далее, необходимо отсоединить штаны от коллектора.
Снимаем трамблер.
Откручиваем крышку клапанов.
Снимаем карбюратор о и коллекторы.
Для откручивания болтов головки на ВАЗ 2109, скорее всего, потребуется ворот и шестигранник, потому, что болты закручены с приличным усилием.

Труба как рычаг

Извлекаем болты крепления головки с шайбами.

Вынимаем болты

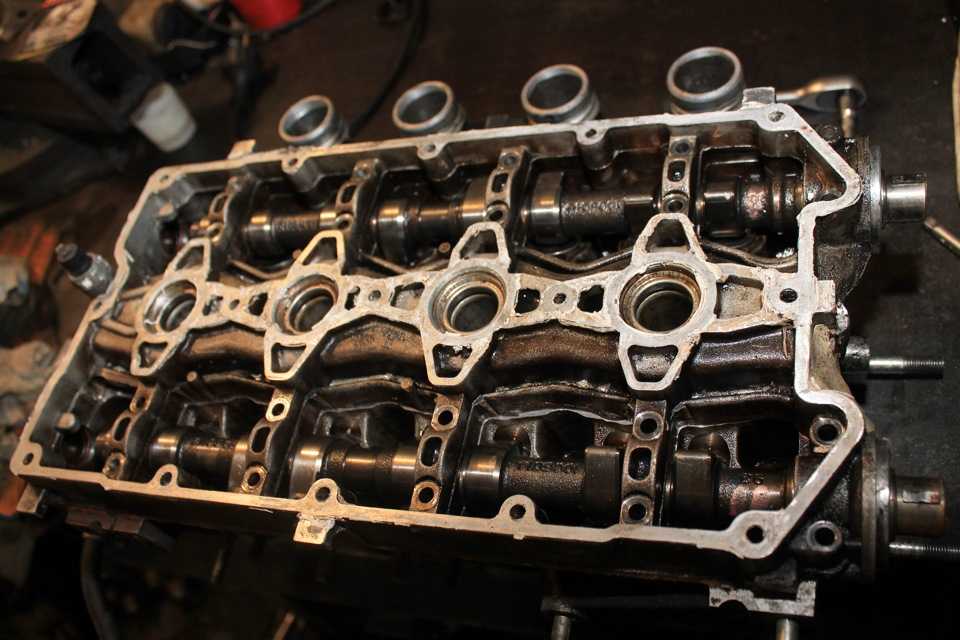

Снимаем ГБЦ ВАЗ 2109 с блока силовой установки.
Снимаем прокладку.

Прокладка, отработавшая свой срок и подлежащая замене

Также, если это необходимо проводим ремонт или доработку узлов моторного блока.

Тюнинг

Квалифицированная настройка, доработка и тюнинг головки ВАЗ 2109 поможет полностью раскрыть возможности вашего силового агрегата. Об этом вы, наверное, много слышали, читали или даже смотрели видео в интернете. Обычно при тюнинге растачиваются и сглаживаются каналы, благодаря чему уменьшаются завихрения, снижающие мощность. Клапана меняются на увеличенные и притираются к посадочным местам. Также тюнинг может подразумевать замену стандартных направляющих клапанов бронзовыми.

Притирка клапанов

Контроль притирки осуществляется следующим образом:

головка в собранном состоянии ложится набок;
в коллекторные отверстия заливается жидкость (можно использовать обычную воду).

В случае если жидкость не течет через клапаны, то это означает, что работа выполнена качественно и клапана притерты правильно. После того как ликвидированы все неисправности, можно приступать к установке головки.

Установка

Сборку начинайте с установки новой прокладки

Внимание! Отверстия в прокладке должны обязательно совпасть с направляющими, которые находятся по углам блока

Новая прокладка

Устанавливать головку нужно аккуратно, не сдвиньте в этот момент прокладку со своего места.
Вставляем болты в свои места и приступаем к затяжке с помощью динамометрического ключа.

Затяжка с помощью динамометрического ключа

Далее, в обратном порядке устанавливаем демонтированное оборудование, инжектор или карбюратор. Заливается свежая ОЖ. Подключаются провода и шланги.

Внимание! Эта операция требует некоторых знаний и навыков. Поэтому перед ее выполнением вы должны знать, что болты нужно закручивать по определенной схеме и с определенным усилием. Нелишним будет ознакомиться с дополнительным материалом, по этой теме и посмотреть видео-инструкции

Нелишним будет ознакомиться с дополнительным материалом, по этой теме и посмотреть видео-инструкции.
