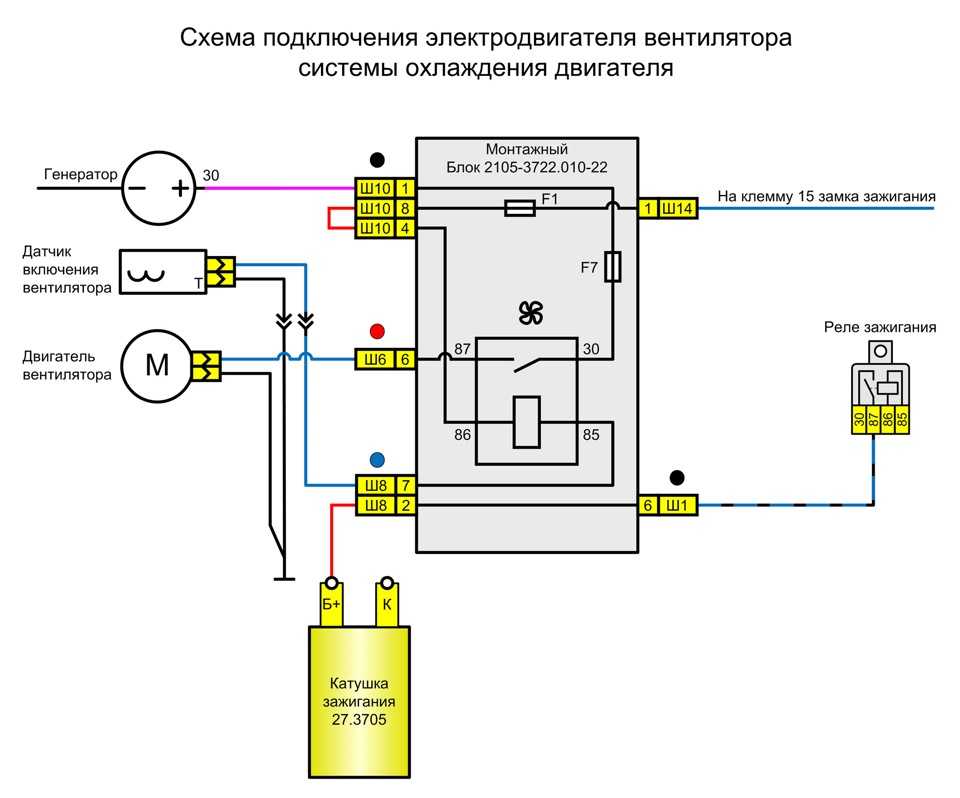

Схема подключения вентилятора охлаждения

Датчик включения вентилятора ваз 2106

Вряд ли имеет смысл лишний раз напоминать к каким тяжелым последствиям может привести перегрев двигателя, а между тем подобная проблема может возникнуть из-за отказа такого, казалось бы, незначительной детали как датчик включения вентилятора. К слову сказать, данный элемент и сегодня широко используется на машинах с карбюраторными моторами и в полной мере это относиться классическому ряду изделий автоВАЗа и, в частности популярной модели ВАЗ 2106. Конструктивно датчик включения вентилятора представляет собой терморезистор, который при достижении температуры охлаждающей жидкости определенного контрольного значения замыкает контакты включения вентилятора, а при снижении температуры, соответственно, размыкает (температура замыкания 92±2 °С а размыкания 87+2 °С). Кстати, приобретая датчик включения вентилятора для двигателя, установленного на ВАЗ 2106 следует учитывать, что аналогичные датчики на ВАЗ 2108 и ВАЗ 2109 настроены на более высокую температуру, а значит, в момент покупке следует внимательно изучить маркировку, нанесенную на его корпусе.

Осуществляя диагностику неисправности системы охлаждения, поиск места где находится данный датчик особого затруднения не вызывает, однако следует учитывать, некоторые различия в месте установки для вариантов ВАЗ 2106 с латунными и алюминиевыми радиаторами. В первом случае он находиться снизу бачка радиатора с левой его стороны, а во втором – в нижней секции правого бака.

Что касается общей электрической схемы работы системы охлаждения, то и здесь существуют разные варианты, например, на карбюраторных автомобилях семейства ВАЗ, начиная с 2000 года, вспомогательное реле подключения вентилятора больше не устанавливают, а из жгута удалены все провода его подключения. Также с 2000 года начато использование более совершенного датчика 661.3710.

Типовая схема системы охлаждения ВАЗ 2106 приведена на рисунке, где цифрами обозначены:

генератор;
аккумуляторная батарея;
выключатель зажигания;
основной блок предохранителей;
вспомогательное реле;
датчик управления вентилятром;
электровентилятор;
вспомогательный блок предохранителей.

Не должен вызывать особых проблем и вопрос, как проверить датчик включения вентилятора в случае общей неисправности системы охлаждения. В данной ситуации достаточно перемкнуть контакты в разъеме датчика (со стороны бортовой электросети) и если в таком положении вентилятор запуститься, то стоит задуматься, как поменять датчик или, хотя бы, без последствий добраться до гаража или автосервиса.

Если исправный датчик включения вентилятора у вас уже под рукой, то замена неисправной детали не потребует от вас особых знаний и специальных навыков. При этом вам понадобиться, всего лишь, ключ на «на 30» и емкость для сбора охлаждающей жидкости.

Единственная особенность заключается в том, чтобы при сборке не забыть установить уплотнительную прокладку, кроме того, для удобства работы, возможно, придется снять аккумулятор. При подключении колодки разъема, его полярность значения не имеет. В любом случае, если ситуация с перегревом двигателя возникла в дороге необходимо придерживаться определенных правил.

Прежде всего, при возникновении проблемы не следует сразу выключать двигатель – это чревато местным перегревом некоторых деталей двигателя вследствие создания условий для, так называемого, «теплового удара». Гораздо полезнее просто остановиться и примерно пять минут дать поработать двигателю на холостых оборотах. Кроме того, значительно понизить температуру охлаждающей жидкости можно методом включения отопления салона.

Порядок действий. Пошаговая инструкция

Если после выполнения очередного пункта проблема уходит, дальнейшие проверки прекращаются.

Открыть капот.
Дождаться остывания мотора.
Выполнить первоначально визуальный осмотр: целостность шлангов, надежность зажимов, отсутствие потеков, трещин.
Убедиться в исправности элементов крышки расширителя. Убрать накипь, ржавчину, освободить отверстия, протереть, собрать. Отсутствие заметных повреждений деталей вселяет надежду на работоспособность изделия.

Конструкция клапана элементарная. Крышка содержит пружину. Функционально она предназначена регулировать давление в контуре охлаждения. Горячий двигатель его повышает, холодный — понижает.

Сжимаясь при значении 1,1 атмосферы, пружина сбрасывает избыточное давление, предотвращает разрушение шлангов, бачка. Охлаждаясь, мотор создает эффект разрежения. Бачок начнет сплющиваться. Клапан выравнивает давление.

Крышка закручивается плотно, по резьбе, исключая перекосы. Между ней и корпусом должна остаться щель. Перетянутый клапан не сработает. Испытать срабатывание устройства в дорожных условиях сложно. Проверить возможно заменой на заведомо исправное.

Обследовать элементы электропроводки, добиться надежного соединения

Возможные факторы повреждения электрических цепей:

вибрация;
окисление;
подгорание;
обрыв, потертости электропроводов;
старение изоляции, замыкание.

Переключить тестер в режим измерения сопротивления. Вынуть специальным пинцетом, прозвонить плавкую вставку F7, находящуюся в монтажном блоке.

Схема блока предохранителей

Заменить перегоревший элемент исправным с номиналом 20А. Осмотреть, почистить гнездо. Вставить предохранитель.

Причину выяснить не удалось, защита повторно сработала — искать короткое замыкание.

Отключить штекер вентилятора. Тестером замерить цепь обмоток электромотора. Нулевое сопротивление, обрыв свидетельствуют о необходимости замены электропривода обдува радиатора.

Межвитковые замыкания, вызывающие многократные замены плавких вставок, измерить прибором невозможно.

Проверка датчика

Завести автомобиль. Вытащить разъем датчика температуры охлаждающей жидкости. Заработал вентилятор — датчик требует замены. Зафиксировать отсоединенный провод. Двигаться к близлежащей станции техобслуживания.

Проверка реле

У ног переднего пассажира на полу расположен люк.

Под ним встроена панель с тремя однотипными реле:

вентиляторной установки;
бензонасоса;
зажигания (главное).

Путем замены между собой попытаться запустить обдув. Не срабатывает вентилятор ваз 2110 — перейти к следующему шагу.

Проверить электродвигатель

Измерение обмоток не выявило неисправность. Подать кратковременно напряжение от аккумулятора, используя дополнительные изолированные проводники. Работа вентилятора указывает на неисправность контроллера, не выдающего сигнал на реле.

Единственно верное решение — включить обдув напрямую, срочно посетить СТО.
Профилактика поломок системы охлаждения ваз 2110 инжектор 16 клапанов.
Периодически обследовать составные части охлаждающей системы.
Контролировать температуру охлаждения по прибору, прислушиваться к работе вентилятора.
Поддерживать уровень охлаждающей жидкости. Выполнять замену спустя 2 года или 30 000 км.
Использовать раствор для устранения ржавчины, накипи.
Признаками изменения свойств охладителя — изменение цвета, увеличение текучести.
Плотность проверять ареометром.
Не смешивать охлаждающие жидкости.
Каждые двенадцать месяцев промывать водой крышку расширительного бачка, проверять ее на стенде манометром.
Исключать попадания агрессивных жидкостей на электропроводку, обмотки электродвигателей.

FakeHeader

Двухрежимный вентилятор имеет ряд преимуществ: Более «мягкий» температурный режим двигателя без сильных колебаний температуры; Снижение нагрузки на систему стартовыми токами электродвигателя путем уменьшения их количества и величины; Снижение шума.

В гидравлическом варианте этого элемента крутящий момент передается или отключается от коленвала за счет изменения количества смазочной жидкости. В ноутбуках большая часть тепла выделяется процессором, в проекторе — источником света. Но когда начал вникать, понял что это оочень сложно для меня.

Очень часто причиной перегрева двигателя, система охлаждения которого оснащена электрическим вентилятором, является выход вентилятора из строя.

Включившийся электровентилятор вращается достаточно быстро даже при низких оборотах двигателя — и этим снижает риск перегрева при больших нагрузках в тяжелых дорожных условиях. Привод вентилятора, который как раз и обеспечивает его вращение, может быть трех видов на одной машине, конечно, устанавливается только один из них : механический, гидромеханический или электрический. Но есть и минусы у нее.

Читайте дополнительно: Что нужно чтобы провести электричество на участок

Схема применяется на авто с двумя вентиляторами. Первый способ — наиболее идеологически правильный и наименее затратный.

Выше представлена схема для авто ВАЗ , , , но после г. Кроме того, выполняя такую доработку, нелишним будет прочистить и смазать моторчик вентилятора, а если еще и заменить стандартную крыльчатку с четырьмя лопастями на деталь с восемью лопастями, то проходящий через радиатор поток воздуха существенно увеличится, а значит, и качество охлаждения должно повыситься.

Особенности конструкции системы охлаждения

Переключение обмоток вентилятора создает коммутационный шум. О подготовке ЭБУ здесь… a

Обмотка реле на себя напряжение не тянет. Вы легко сможете справиться с этим, если будете иметь все необходимые инструменты под рукой, среди них: Монтажная пена;. Для этого просто выньте проводной жгут из фиксаторов, размещенных на кожухе.
Как подключить вентилятор охлаждение радиатора через реле ваз 2107 ваз 2106 .

Особенности конструкции системы охлаждения

В зависимости от особенностей конструкции, включение вентилятора может происходить 3-мя способами:

с помощью силового датчика активации ВСО. Еще такой датчик называют температурным реле включения вентилятора, так как силовые контакты электродвигателя проходят непосредственно через датчик. При такой схеме значительно возрастает нагрузка на термореле, что снижает его ресурс;
с помощью датчика включения вентилятора, но теперь замыкание контактов в температурном переключателе приводит к срабатыванию реле, через которое и подключены силовые контакты электровентилятора системы охлаждения. Такой способ подключения намного надежней предыдущего варианта;
с помощью электронного блока управления двигателем. ЭБУ, ориентируясь на установленный в радиаторе охлаждения двигателя датчик температуры охлаждающей жидкости, подает через реле питание на ВСО. В качестве измерителя используется резистивный термодатчик. Именно такая схема включения используется на подавляющем большинстве современных автомобилей. На машинах, оборудованных кондиционером, одним из электровентиляторов будет управлять блок комфорта. Необходимо это для принудительного охлаждения конденсатора при задействованной системе кондиционирования салона.

Режимы работы

Разбираясь в принципе работы и схеме подключения вентилятора радиатора, следует помнить, что электродвигатели зачастую имеют два скоростных режима. Реализуется это 2-мя способами:

добавлением в цепь резистора, повышающего сопротивления и, как следствие, уменьшающего силу тока. В конструкции используется двухконтактный датчик, который в зависимости от температуры питает электродвигатель напрямую либо через сопротивления;
комбинацией параллельного и последовательного включения. Схема применяется на авто с двумя вентиляторами. Они могут быть подключены последовательно, в случае чего по закону Ома будут работать от 6 В, либо последовательно, когда на каждый из ВСО подается 12 В. Режимы соответствуют малой и большой скорости вращения пропеллера.

Рекомендуем: Для чего нужен датчик холостого хода

Читайте дополнительно: Что нужно чтобы провести электричество на участок

Особенности конструкции системы охлаждения

Переключение обмоток вентилятора создает коммутационный шум. О подготовке ЭБУ здесь… a

Обмотка реле на себя напряжение не тянет. Вы легко сможете справиться с этим, если будете иметь все необходимые инструменты под рукой, среди них: Монтажная пена;. Для этого просто выньте проводной жгут из фиксаторов, размещенных на кожухе. Как подключить вентилятор охлаждение радиатора через реле ваз 2107 ваз 2106 .

Способы подключения вентиляторов.

Температура поднялась, вентиляторы включились, все просто. Тянем проволоку обратно вместе со жгутом.

При замыкании реле вентиляторы будут подключены последовательно, а при отключенном параллельно.

Составлен на опыте установки оных в 2 машины. После этого соединить освободившиеся клеммы на двигателях проводом соответствующего сечения.

Если идти ещё дальше, то самым правильным вариантом подключением Бикары, была бы схема с двумя датчиками разных температурных порогов срабатывания, так чтобы не нагружать электросхему автомобиля, если может справиться и один вентилятор. Индикатор состояния АПС. Чтобы зафиксировать и окончательно загерметизировать эти импровизированные «чехольчки», в несколько оборотов крепко приматываем изолентой их края к проводам. Ток проходит через катушку индуктивности, в результате чего появляется электромагнитное поле.

Новая схема включения вентиляторов охлаждения

Вытаскиваем любую понравившуюся заглушку на «бороде» я вытащил крайнюю правую , берем кусок проволоки, вставляем в образовавшуюся дырку и двигаем правой рукой проволоку под углом влево, по направлению к находящемуся под торпедой краю «бороды». Электродвигатель очистителя ветрового стекла. Как показывает опыт не совсем, правда, мой, но лично виденный , она не гарантирует, что ОЖ не будет подтекать. У кого проложены эти подводящие трубки, вытаскиваем кольца.

Это вызвано работой двигателя с большими нагрузками при езде по бездорожью. Укоротив тройник, зачищаем наждачкой его конец, на котором должно быть утолщение, и облуживаем его тонким слоем припоя. Стартер В них большой необходимости не имеется. А очень даже просто.

АВТОЭЛЕКТРИК

Получается, нам необходимо три позиции работы вентиляторов: 1. В заводской прошивке температура включения вентилятора 2 стоит градусов. Электродвигатель очистителя заднего стекла.

Вывод 86 соединяем с массой автомобиля. Не стоит полагаться на прилагаемую к датчику в комплекте медную уплотнительную шайбу. Реле включения обогрева заднего стекла. Затем берем и подсоединяем провода к датчику.
Автомобильное реле. Как работает? Для чего нужно? Как подключить?

Диагностика и распространенные причины неполадок системы охлаждения

Замыкание контактов

Одной из основных по распространенности причин данной поломки, является банальное замыкание контактов датчика температуры охлаждающей жидкости. В таком случае при включении зажигания включается вентилятор охлаждения, так как на вентилятор из-за замыкания все время подается электрический ток. Последствием от подобной неисправности может являться, разве что, ускоренная разрядка автомобильного аккумулятора.

Рекомендуем почитать статью на тему: как продлить жизнь аккумулятору автомобиля. В этой статье говорится о причинах короткой жизни АКБ, как ее, собственно, продлить, а также основных признаках неисправности аккумуляторных батарей.

Для диагностики этой неисправности вам следует отсоединить датчик и при помощи омметра измерить сопротивление на его контактах. Если датчик работает нормально, то сопротивление будет крайне высоким (в показаниях одни девятки, что является аналогом «бесконечного» сопротивления). Если сопротивление низкое, то контакты замкнуты, датчик необходимо заменить.

Также к схожим признакам относится замыкание клемм вентилятора на массу, в таком случае он также будет работать постоянно, как только будет включено зажигание. Так как напряжение подается напрямую от аккумулятора.

Малое количество антифриза

Еще одна банальная неполадка — это слишком маленькое количество охлаждающей жидкости. Именно на ее температуру реагирует ДТОЖ. При малом количестве антифриза разогрев жидкости происходит гораздо быстрее, чем прогрев самого двигателя, в результате вентилятор включается слишком рано. Долейте жидкость до необходимого уровня и на всякий случай проверьте, нет ли течи в системе охлаждения.

Термостат и его датчики

На некоторых современных машинах система охлаждения комплектуется термостатами с датчиками, которые регулируют работу системы охлаждения более эффективно. Однако такая конструкция более сложная по своей структуре, чем обычная, и из-за своей сложности подвержена различным неполадкам. Если нарушается работа конкретного датчика, который связан с термостатом. Или система управления охлаждением не получает данных от датчиков термостата, то как правило «уходит в защиту», включая вентилятор на постоянную работу. Проверка этих датчиков, в принципе, схожа с проверкой контактов обычного ДТОЖ. Замеряем сопротивление, и если оно низкое, то датчик следует поменять.

Окисление контактов

Стоит отметить, что ЭБУ также может «уходить в защиту» и в случаях, когда управление вентилятором осуществляется через сам бортовой компьютер. Причиной этого могут быть проблемы с контактами. Как правило, контакты со временем имеют свойство окисляться, что сильно затрудняет передачу сигналов от датчиков к ЭБУ. А если необходимый сигнал совсем не проходит, то в этом случае блок управления принудительно включает вентилятор охлаждения, вне зависимости от температуры двигателя.

Для устранения необходимо лишь прочистить контакты и покрыть их изолирующей смазкой, чтобы не допустить распространение коррозии. Кстати такую процедуру рекомендуется проводить 2 раза в год, чтобы избежать неприятных ситуаций в самый неподходящий момент.

Смотрим видео, причина периодического включения вентилятора на холодном двигателе (автомобиль Мазда 6):

Неполадки в системе кондиционирования

На некоторых автомобилях радиатор кондиционера напрямую связан с системой охлаждения двигателя. И когда происходит засорение радиатора системы кондиционирования, нарушается работа сразу двух систем. Хоть включение вентилятора в этом случае происходит не сразу, однако данная неполадка может привести к куда более серьезным последствиям, в том числе – перегрев двигателя.

Для исправления необходима чистка радиатора, а лучше всего сразу двух. Для более продуктивной работы этих двух взаимосвязанных систем.

Это все что мы хотели сказать по данному вопросу. По сути, это не самая страшная неисправность, однако при длительном игнорировании чревата определенными последствиями. Поэтому затягивать с ремонтом также не стоит, и если при включении зажигания включается вентилятор охлаждения двигателя, рекомендуется тщательно проверить систему охлаждения на наличие неполадок и в скором времени исправить поломку.

Новые статьи

Почему загорается чек неисправностей двигателя в машине? Основные причины
Почему дизель не заводится на холодную? Причины плохого запуска дизельного двигателя

Предыдущие статьи

Реле щелкает, но стартер не крутит — машина не заводится? Причины такого явления
Причины вибрации в салоне автомобиля на холостом ходу

Форма поиска

Датчик в нашем случае выполняет роль автоматической кнопки. Стоимостью рублей с фишкой.
Необходимо это для принудительного охлаждения конденсатора при задействованной системе кондиционирования салона.
Мы вкратце описали лишь два варианта доработки схемы включения электрического вентилятора радиатора, но это далеко не окончательная цифра, ведь все зависит от фантазии автовладельца и возможностей его транспортного средства.
Смущает то, что провод на датчик за головкой белый. Так как установка вентилятора на Газель не является стандартной процедурой — возможно множество вариантов ее реализации. При такой схеме значительно возрастает нагрузка на термореле, что снижает его ресурс; с помощью датчика включения вентилятора, но теперь замыкание контактов в температурном переключателе приводит к срабатыванию реле, через которое и подключены силовые контакты электровентилятора системы охлаждения. Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях ваз , ваз , ваз с монтажным блоком типа
Естественно, для успешного выполнения своих обязанностей, охлаждающей жидкости необходимо отдать полученное тепло, чтобы вновь выполнить ту же функцию. Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.

Вентилятор на Газель

Двухскоростной вентилятор. Кроме того, некоторые автолюбители устанавливают дополнительный вентилятор, который, по их мнению, сможет помочь более качественно решить проблему охлаждения двигателя.

Выключатель можно разместить в любом удобном месте, например, вместо омывателя фар или выключателей подогрева передних сидений. В этих случаях он должен включаться при включении зажигания и при температуре тосола выше 90оС, а выключение происходит либо из-за снижения температуры указанной жидкости, либо при выключении зажигания. О подготовке ЭБУ здесь… Искать:.

Все на автомате, нет скачков и просадок оборотов на ХХ. Да и нет вибрации по кузову с родным 4х лопасным вентилятором. На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.
Вентилятор радиатора не включается. Сделай Сам!

Как проверить датчик включения вентилятора

Необходимость в проверке датчика возникает после перегрева мотора или подозрении на плохую работу системы охлаждения. В первую очередь необходимо проверить не датчик, а провода и реле, включающие вентилятор. Для этого снимите провода подходящие к датчику и замкните их, если проводов не два, а три, то нужно поочередно замкнуть средний и каждый из крайних. Вентилятор должен включиться на низкой и высокой скорости, в зависимости от того, какие контакты замкнуты. Если вентилятор включился, значит, провода и реле исправны и можно приступать к проверке датчика, если нет, необходимо найти и устранить неисправность (обрыв проводов, плохой контакт, перегоревший предохранитель, сгоревшие реле или мотор вентилятора).

Убедившись, что реле, мотор и провода исправны, приступайте к проверке датчика. Для этого вам понадобится тазик для охлаждающей жидкости, ключ на 30, термометр до 100 градусов, кастрюля с водой, печка и мультиметр. Снимите клемму с аккумулятора и подставьте тазик под автомобиль таким образом, чтобы охлаждающая жидкость из радиатора выливалась не на землю, а в него. Дождитесь, когда радиатор остынет до 45 – 50 градусов, после чего выкрутите сливную пробку (она расположена в нижней части радиатора с левой или правой стороны). После того как жидкость стечет, вкрутите пробку на место. Снимите провода с датчика (если их 3, то пометьте каждый, чтобы при установке нового датчика не перепутать их), после чего ключом на 30 выкрутите датчик.

Налейте в кастрюлю воды, чтобы она покрыла рабочую часть датчика (до гайки) и поставьте на печку. Контролируйте температуру воды с помощью термометра.

С помощью мультиметра проверяйте срабатывание контактов датчика. Для трехконтактного желательно использовать два мультиметра. Включите мультиметр в режим измерения сопротивления со звуковым сигналом и подключите к выводам датчика. Когда биметаллическая пластина замкнет контакты, мультиметр начнет пищать. Выключите печку и дождитесь выключения мультиметров. Сравните показания термометра в момент срабатывания и выключения контактов датчика. Если отклонение от написанных на корпусе датчика значений свыше 5%, желательно заменить его. Если отклонение свыше 10%, или датчик вообще не сработал, его необходимо заменить. Установка проходит в следующем порядке – вкручивание датчика, заливка охлаждающей жидкости, подключение аккумулятора.

Способы подключения вентилятора

Существует несколько способов подключения системы. Можно применить любой из них, в зависимости от потребностей и возможностей помещения. Их классифицируют таким образом:

система, в которой выключатель прикрепляется к основному корпусу, имеющий вид шнура и служащий включателем и выключателем;
автоматические системы, которые подсоединяются к системе освещения.

Первый вариант не всегда уместен, особенно в тех случаях, когда вентилятор устанавливается во время ремонтных работ в санузле.

Схема вентилятора с источником освещения выглядит таким образом, как показано на рисунке ниже.

Во втором случае, освещение и вытяжная система работают параллельно. Не стоит использовать этот вариант, если ванная находится вблизи жилых комнат, так как ночное вентилирование может создавать довольно громкий шум. Лучше использовать систему с таймером. Так, вы всегда сможете контролировать время вентилирования. В случае если помещение не нуждается в обильном вентилировании, воспользуйтесь двухклавишным выключателем. Его можно разместить рядом с включателем освещения и пользоваться им по мере необходимости.
