Основные неисправности инжектора. описание работы датчиков

Причины поломки датчика температуры ОЖ

Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:

Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.

В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.

Как проверить датчик массового расхода воздуха

Поскольку механическими датчиками мы уже не пользуемся, а пользуемся только термоэлектрическими, то и будем замерять электрические параметры датчика для его проверки. Хотя самый детский способ проверки датчика — на холостых оборотах просто снять колодку с разъема ДМРВ. Как только колодка отключается, ЭБУ теряет из поля зрения датчик и подает сигнал об аварийной работе, а сам тем временем ориентируется на показания датчика угла положения заслонки. В этот момент можно выяснить, работает ДМРВ, или нет. После отключения колодки двигатель может начать работать с перебоями и холостые будут плавать. На прогретом моторе можно проехать несколько километров с отключенным датчиком. Если появилась тяга и визуально возросла мощность, датчик непригоден к использованию.

Также проверку можно осуществить замером сигнала на крайнем правом проводе. Если датчик работает, напряжение на ножке будет в пределах 1-1,5 В. Если показания выше, датчик неисправен и подлежит замене или промывке. Так простыми путями можно предварительно без диагностического оборудования определить неисправность ДМРВ. Не пачкайте датчик, и удачных всем дорог!

http://ladafakt.ru/kak-proverit-dmrv-na-vaz-2107-inzhektor.htmlhttp://21074.ru/elektrooborudovanie/kak-zamenit-datchik-massovogo-rashoda-vozduha-na-vaz-2107/http://semerkavaz.ru/ehlektrooborudovanie/zamena-datchika-massovogo-raskhoda-vozdukha-na-vaz-2107/http://provaz07.ru/elektrooborudovanie/dmrv-na-vaz-2107.htmlhttp://ladafakt.ru/kak-proverit-dmrv-na-vaz-2107-inzhektor.html

Принцип действия и функции прибора

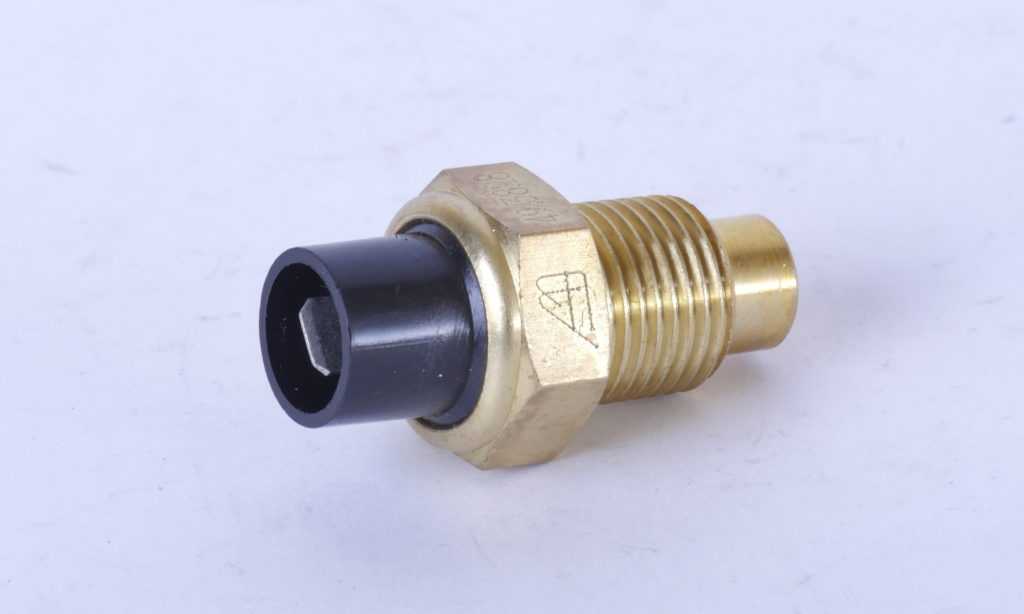

Конструкция и принцип работы измерителя температуры мало изменились с момента его первого применения на авто. За счет современных материалов, используемых при изготовлении датчика, он уменьшился в размерах, а точность показаний выросла. Прибор представляет собой термический переменный резистор, заключенный внутрь металлического корпуса с резьбовым наконечником. При нагреве термоэлемент снижает сопротивление электрической цепи, что позволяет электронному блоку управления (иначе – контроллеру, ЭБУ) определять температуру охлаждающей жидкости.

От работы температурного датчика зависят следующие функции:

Традиционно от сигналов измерителя функционирует указатель температуры охлаждающей жидкости.
Своевременное включение вентиляторов принудительного охлаждения двигателя при достижении антифризом установленного порога температуры (около 100 °С).
Обогащение топливовоздушной смеси и повышение оборотов холостого хода на непрогретом моторе.
Во время езды контроллер собирает показания всех датчиков и на этой основе формирует соотношение топлива и воздуха в смеси. Измеритель температуры также участвует в этом процессе.

Конструкцией современного авто может предусматриваться установка нескольких измерителей нагрева, отвечающих за определенные функции. Их расположение бывает разным:

на верхнем патрубке, ведущем от блока цилиндров к радиатору;
в корпусе термостата;
в головке цилиндров;
непосредственно в радиаторе.

Отличить термоэлементы от других типов датчиков несложно. Все приборы, встроенные в систему охлаждения двигателя и соединенные проводами с контроллером, предназначены для замеров температуры. Единственный момент: когда вы станете искать местонахождение температурного измерителя с целью проверки, не перепутайте прибор с датчиком детонации, встроенным прямо в блок цилиндров. Когда на машине стоит несколько термических элементов, их функции обычно распределяются так:

измеритель, встроенный в патрубок, участвует в приготовлении топливной смеси для двигателя;
прибор, стоящий в радиаторе, обеспечивает включение охлаждающего вентилятора (или двух);
датчик в головке цилиндров отвечает за указатель температуры охлаждающей жидкости.

На большинстве автомобилей низшей и средней ценовой категории применяется один температурный датчик, выполняющий все функции одновременно. Обычно он стоит на корпусе термостата либо на верхнем патрубке радиатора.

Тюнинг ВАЗ 2105 → Зашкалили датчики

Alekhandro_Baytsur
09 ноября 2011, 21:20

Vagon_Popov
09 ноября 2011, 21:25
v

FreeStyle_Hrabovy
09 ноября 2011, 21:26
v

Не совсем уверен, но возможно полетел диод защиты приборов.

P.S. Все приборы показывают максимум,если сопротивление датчика=0 свернуть ветку

Jei_Ryashchikov
10 ноября 2011, 22:17
v

Maksim_Loskutov
10 ноября 2011, 22:46
v

Ilya_Bondar
10 ноября 2011, 23:00
v

Alekhandro_Baytsur
10 ноября 2011, 23:45
v

Maksim_Loskutov
11 ноября 2011, 00:53
v

Alekhandro_Baytsur
11 ноября 2011, 01:08
v

Maksim_Loskutov
11 ноября 2011, 21:42
v

Ilya_Bondar
12 ноября 2011, 02:44
v

Emmanuil_Gurin
12 ноября 2011, 02:54
v

Alekhandro_Baytsur
12 ноября 2011, 11:50
v

ОО. Это описано в одном источнике. я нашол. щас скопирую и вставлю текст!!вот :

МЕТОДИКА ПОИСКА НЕИСПРАВНОСТЕЙ ПРИБОРОВ

Указатель температуры охлаждающей жидкости

Когда стрелка указателя находится постоянно в начале шкалы, то при включенном зажигании отсоедините провод от датчика указателя и соедините наконечник провода с массой.

Если стрелка отклоняется, то неисправен датчик и его необходимо заменить, а если не отклоняется, то снимите щиток приборов и при включенномзажигании соедините с массой штекер комбинации приборов, к которому подходит зеленый провод с белой полоской. Отклонение стрелки в этом случае укажет на исправность прибора и на повреждение провода, соединяющего датчик с комбинацией

приборов. Если стрелка не отклоняется, то замените комбинацию приборов.

Когда стрелка указателя постоянно находится в красной зоне, то при включенном зажигании отсоедините провод от датчика. В случае неисправности датчика стрелка должна вернуться к началу шкалы. Если же она остается в красной зоне, то или провод замкнут на массу, или поврежден прибор. Исправность прибора можно проверить, отсоединив от указателя зеленый провод с белой полоской от комбинации приборов. При включенном зажигании стрелка должна находиться в начале шкалы.

Указатель уровня топлива

Методика проверки аналогична описанной выше. При этом надо иметь в виду, что к штекеру «W» датчика указателя присоединяется провод, идущий к контрольной лампе резерва топлива, а к штекеру «Т» — провод, идущий к самому указателю.

Если стрелка указателя находится постоянно в начале шкалы и не отклоняется после замыкания с массой наконечника провода, отсоединенного от штекера «Т» датчика, то проверьте прибор. Для этого снимите щиток приборов и при включенном зажигании соедините с массой штекер комбинации приборов, к которому подходит розовый провод с красной полоской. При исправном приборе стрелка должна отклониться до конца шкалы.

Когда стрелка указателя постоянно находится в конце шкалы, то исправность прибора можно проверить, отсоединив от комбинации приборов розовый провод с красной полоской, (идущий к штекеру «Т» датчика). В этом случае у исправного прибора при включенном зажигании стрелка должна находиться против отметки «0».

Указатель температуры охлаждающей жидкости

Прибор действует вместе с датчиком ТМ-106. При сопротивлении датчика 1000-5000 Ом, стрелка должна находиться в начале шкалы, а при сопротивлении 98-110 Ом — в начале красного участка шкалы (при температуре указателя 20 °С).

Указатель уровня топлива

Прибор применяется совместно с датчиком БМ-150, который устанавливается в топливном баке. Этим датчиком также включается контрольная лампа резерва топлива, когда в баке осталось 4-6,5 л бензина.

При сопротивлении датчика 285-335 Ом стрелка должна находиться в начале шкалы, при сопротивлении 100-135 Ом — в середине шкалы, а при сопротивлении датчика 7-25 Ом — должна отклоняться в конец шкалы (отметка «1»). свернуть ветку

Датчик температуры ВАЗ 2107

На автомобиле ВАЗ 2107 применяется несколько датчиков температуры. Часть из них идут в штатной комплектации транспортного средства, но некоторые измерители автовладельцы монтируют своими руками.

Наибольшую важность имеет датчик температуры охлаждающей жидкости, отвечающий за включение вентилятора радиатора. От его исправности зависит не только безотказность автомобиля, но и ресурс силового агрегата

Применяемые датчики температуры

Для информирования водителя о тепловом состоянии двигателя служит датчик температуры охлаждающей жидкости. Он подает сигнал непосредственно на панель приборов. В случае если температура близиться к критической, водитель имеет возможность вовремя узнать об этом и предпринять превентивные меры.

За поддержания нормального теплового режима силовой установки служит датчик включения вентилятора. Он обеспечивает нахождение температуры мотора в узком диапазоне. Выход из строя измерителя чреват перегревом двигателя и закипанием антифриза.

Датчик температуры топлива присутствует не на всех машинах ВАЗ 2107. Авто, на которых установлен карбюратор не нуждается в данном измерителе. На ВАЗ 2107 инжектор датчик температуры топлива появился в 1995 году. Датчики температуры наружного воздуха и внутри салона не идут в базовой комплектации ВАЗ 2107. Поэтому автовладельцы самостоятельно модернизируют свои машины дополняя их перечисленными измерителями.

Расположение датчиков температуры на ВАЗ 2107

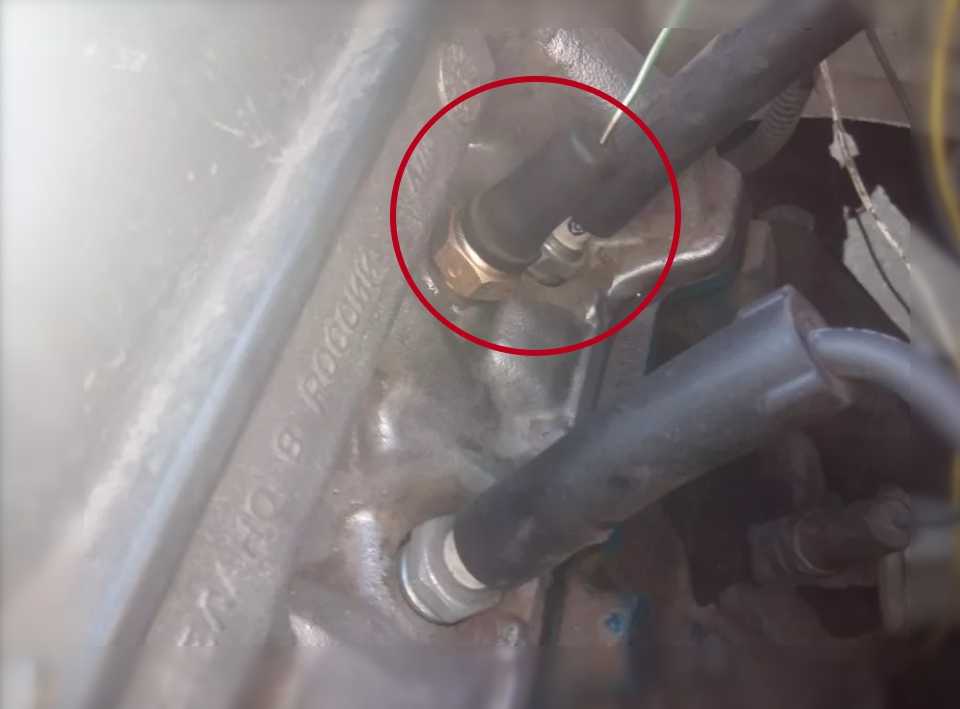

Датчик температуры ОЖ находится непосредственно на головке блока двигателя. Он располагается за четвертым цилиндром. Для того чтобы обнаружить, где находится он, необходимо посмотреть на силовой агрегат с левой стороны.

Обнаружить датчик температуры ОЖ можно проконтролировав идущий к нему провод. Шлейф исходит из панели приборов и подключается непосредственно к измерителю.

Датчик температуры ОЖ, включающий вентилятор находится врезанным непосредственно в магистраль системы охлаждения. Он размещается таким образом, чтобы обеспечить наилучшую чувствительность к изменению теплового состояния двигателя.

Датчик температуры топлива находится внутри бензобака. Он закреплен непосредственно на измерителе уровня горючего. Для предупреждения водителя о неисправности сенсора на панели приборов имеется специальная сигнальная лампа.

Родного датчика температуры салона ВАЗ 2107 нет. Для установки автовладельцы обычно покупают измеритель от ВАЗ 2110. Его монтаж производится около плафона освещения салона.

Датчик температуры наружного воздуха также отсутствует штатно на ВАЗ 2107. Поэтому владельцы ставят цифровые термометры. Сенсор обычно выводится под передний бампер. Дисплей может быть встроен в панель приборов или находиться на отдельном месте, закрепленный, например, на лобовом стекле или торпеде.

Стоимость датчиков

Датчики температуры ВАЗ 2107 обладают привлекательной стоимостью. Их низкая цена обусловлена простотой конструкции, недорогим процессом производства и отсутствием необходимости использования дорогостоящих материалов. Поэтому, если не работает какой-либо измеритель, требуется проверить его и при необходимости произвести замену. В таблице ниже представлены ориентировочные цены на датчики.

Таблица — Стоимость датчиков температуры ВАЗ 2107

Датчик	Стоимость, рубль
Датчик включения вентилятора	300-450
ДТОЖ	370-500
Датчик температуры наружного воздуха	340-700
ДТС	240-500
Датчик температуры топлива	450-800

Замена датчика температуры охлаждающей жидкости на ВАЗ 2107

Замена датчика температуры ОЖ на ВАЗ 2107 выполняется согласно инструкции, которая представлена ниже.

Обесточить бортовую сеть.
Слить ОЖ из блока цилиндров.
Сдвинуть защитный колпачок на датчике и отсоединить провод.
С помощью ключа «на 21» или глубокой головкой выкрутить датчик.
Установить новый датчик в обратной последовательности.

Замена своими руками датчика включения вентилятора

Для замены датчика температуры, отвечающего за включение вентилятора радиатора на ВАЗ 2107, рекомендуется придерживаться инструкции, которая приведена ниже.

Снять клемму с АКБ.
Слить ОЖ с радиатора.

Снять клеммы.
Ключом «на 30» выкрутить измеритель.
Проверить состояние медного уплотнительного кольца и закрутить новый датчик.
Собрать все в обратной последовательности.

Датчик температуры топлива

Получить доступ к топливному стакану, расположенному в бензобаке.
Снять со сборки топливного насоса датчик температуры.
Установить новый измеритель температуры горючего.
Собрать все в обратном порядке.

ЗАМЕНА ДАТЧИКА АНТИФРИЗА НА ВАЗ 2107

Прежде всего следует сказать, что температурные датчики на ВАЗ 2107 не подлежат ремонту. Причина проста: в этом устройстве отсутствуют детали и материалы, которые водитель мог бы приобрести и заменить самостоятельно. Кроме того, корпус температурного датчика неразборный, так что добраться до внутренностей этого устройства без его поломки просто не получится. Вот что потребуется для замены:

новый температурный датчик ВАЗ 2107;
торцовая головка на 30 с длинным воротком (либо обычный свечной ключ);
ёмкость для слива охлаждающей жидкости.

ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ

Автомобиль ставится на смотровую яму или на эстакаду. Под сливное отверстие подставляется ёмкость, пробка откручивается, антифриз сливается.
С датчика снимаются контактные провода. Их необходимо аккуратно потянуть на себя.
Датчик выкручивается торцовой головкой на 30 (следует помнить, что под датчиком есть очень тонкое уплотнительное кольцо, которое можно легко потерять).
На место выкрученного датчика вкручивается новый (причём при вкручивании нового датчика не следует прилагать слишком больших усилий, особенно если вороток у торцовой головки очень длинный: резьба в гнезде датчика легко срывается).
Колпачок с контактными проводами надевается обратно на датчик, в расширительный бачок заливается новый антифриз.

Как самостоятельно заменить датчик температуры охлаждающей жидкости(ДТОЖ) ВАЗ 2107

Двигатель внутреннего сгорания нуждается в постоянном охлаждении независимо от сезона. Нарушение циркуляции охлаждающей жидкости (ОЖ) грозит перегревом силового агрегата, что может привести к перебоям в его работе и даже вывести его из строя. Для контроля температуры ОЖ предназначен специальный датчик. Порой он ломается, поэтому надо уметь провести его диагностику и заменить в случае выхода из строя.

Для информирования водителя о тепловом состоянии двигателя служит датчик температуры охлаждающей жидкости(ДТОЖ). Он подает сигнал непосредственно на панель приборов. В случае если температура близиться к критической, водитель имеет возможность вовремя узнать об этом и предпринять превентивные меры. В этой статье разберем вопросы его работы, проверки и замены.

Датчик предназначен измерять температуру ОЖ и выводить показания на щиток приборов, на котором указатель находится внизу слева.

Проверка датчика температуры ОЖ ВАЗ 2107

Указатель температуры охлаждающей жидкости работает совместно с датчиком температуры ТМ-106, ввернутым в головку цилиндров около четвертого цилиндра. В датчике установлен терморезистор (резистор, изменяющий свое сопротивление в зависимости от температуры).

Рассмотрим характерные неисправности указателя и датчика температуры охлаждающей жидкости двигателя.

Стрелка прибора постоянно находится в красной зоне
- При включенном зажигании отсоединяем провод от датчика.
- Если стрелка вернется к началу шкалы – датчик неисправен.
- В противном случае либо неисправен прибор, либо провод замкнут на «массу». Для проверки снимаем щиток приборов, отсоединяем от указателя температуры зеленый провод с белой полосой и включаем зажигание. Если стрелка вернулась в начало шкалы – указатель температуры охлаждающей жидкости исправен, а поврежден провод.
Стрелка прибора постоянно находится в начале шкалы
- При включенном зажигании отсоединяем провод от датчика и соединяем его с «массой».
- Если стрелка отклонилась – датчик неисправен.
- Если стрелка не отклонилась, снимаем щиток приборов и соединяем с «массой» вывод указателя температуры, к которому подсоединяется зеленый провод с белой полосой. Если стрелка отклонилась – прибор исправен, а поврежден провод между датчиком и указателем температуры.

Проверить датчик можно омметром.

Исправный датчик при температуре жидкости 20–25°С (стрелка указателя находится в начале шкалы) должен иметь сопротивление 1000–5000 Ом, а при 90–100°С (начало красной зоны по прибору) – 100–110 Ом. Датчик неразборный – ремонту не подлежит.

Замена датчика температуры охлаждающей жидкости на ВАЗ 2107

Замена датчика температуры ОЖ на ВАЗ 2107 выполняется согласно инструкции, которая представлена ниже.

Обесточить бортовую сеть.
Слить ОЖ из блока цилиндров.
Найти сам датчик. Он находится рядом с четвертым цилиндром.
Сдвинуть защитный колпачок на датчике и отсоединить провод.
С помощью ключа «на 21» или глубокой головкой выкрутить датчик.
Установить новый датчик, подключить провод к разъему, надеть защитный колпачок.
Залить охлаждающую жидкость в систему.
В случае подтекания ОЖ из-под датчика- нужно его немного подтянуть.

Замена температурного датчика не является сверхсложной задачей. С ней справится даже начинающий автолюбитель, если он хотя бы раз в жизни держал в руках гаечный ключ. В точности выполнив действия, изложенные в этой инструкции, автовладелец сможет произвести замену, и сэкономить на поездки в автосервос.
