Какой датчик температуры должен стоять на змз 406

Неисправности датчика коленвала двигателя

В этом разделе описаны возможные неисправности датчика коленвала и методика их устранения. Приведены конкретные параметры.

Неисправности датчика коленвала двигалки 409 Способы устранения
1.Нестабильное вращение нагретого движка на порожних оборотах. Лампа чек хаотично загорается при функционирующем агрегате. Самопроверка компьютера принимает код 53.
  • Проверьте установочный зазор меж ДПКВ и синхронным диском. Он вынужден равняться 0,5-1,2. Правильнее выставить 0,8-0,9 мм. Для этой цели нужно счистить немного посадочное место прибора на выступи крышки. Очищение производить с поэтапной проверкой зазора..
  • Отремонтируйте вероятные торцевые биения шкива кардана
  • Поменяйте электро датчик на рабочий.
  • Обследуйте соединение экрана с корпусом движителя
  • Протестируйте и устраните поломку высоковольтных проводов сферы поджигания
2.Бензодвигатель не заводится или пускается и останавливается. Само диагностика ЭБУ определяет шифр повреждения 53. Исследуйте:
  • Вероятную перекоммутирование и повреждение линий 48 и 49
  • Установочный расстояние промеж ДПКВ и синхронным кругом
3.Бензодвигатель не заводится, не подхватывает. Само диагностика ЭБУ не регистрирует ключей поломок. Когда число оборотов кардана равняется «0» в способе продувки цилиндров воздухом (стартерное вращение мотора при открытой заслонке. Выясните:
  • Подсоединение прибора к связке проводов
  • Наличие синхронных неисправностей линии 48 и 49
  • Исправность катушки электро датчика — поменяйте его

Примечание: Стоит отечественный измеритель кардана на движителе 409. Машина УАЗ 31602 пробежала 80000 с хвостиком. нареканий на прибор нет. Но Я установил зазор между его торцом и синхродиском 0,8-0,9 мм.

Ошибки датчика положения коленвала

В табличной форме представлены ошибки датчика коленвала, которые замечает самодиагностика ЭБУ автомобиля.

Коды ошибок электро датчика синхронизации 409.10 с Микас 7.2:
Код ошибки колен вала автодвигателя 409 Название поломки Обстоятельства определения
027 Поломка линии прибора положения коленчатого вала При верчении кардана
028 Повреждение сети электро датчика положения кардана При кручении коленчатого вала
029 Дефект магистрали датчика положения коленчатого вала При верчении кардана
053 Нарушение проводов электро датчика положения кардана При кручении коленчатого вала

Технические отличия

Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.

Конструктивно все встает на заводские посадочные места, а отличия, например от Газели бизнес проявляются только в схеме электрической проводки по месту расположения оборудования:

  1. Другая форма соединительных колодок;
  2. Иная схема подключения приборов;
  3. Другой вольтаж.

Система питания

Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:

  1. Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
  2. Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
  3. Работа форсунок регулируется с помощью соединительной проводки.

Система охлаждения

Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:

  1. Устанавливается электровентилятор на радиатор охлаждения;
  2. Осуществляется замена жгута проводки моторного отсека.

Система управления впрыском топлива

Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.

Датчик температуры 402

Охлаждающий комплекс в автомобилях модели 402 прогоняет ОЖ при помощи водного насоса по системе, которая имеет вид кольца.

Пункты по которым проходит жидкость, омывая систему:

  • радиатор;
  • патрубок;
  • термостат;
  • водяная рубашка;
  • насос;
  • патрубки;
  • радиатор.

Помимо вышеописанных пунктов, в систему охлаждения также входят вентиляторы и термодатчики.

Если выходит из строя датчик температуры 402 двигатель перестает корректно функционировать из-за того, что его температура не соответствует рабочим нормам. Это нужно своевременно обнаружить и устранить неполадку до того, как она приведет к еще большим поломкам.

Как заменить ДТОЖ в 402 движке?

Для начала необходимо слить ОЖ в заранее подготовленную тару.

После этого отсоединить от прибора измерения температуры провода и выкрутить его ключом подходящего размера (у данной машины это 21).

Для облегчения замены прибора можно снять головку блока цилиндров, после чего отсоединяем провода от открывшегося нам датчика и откручиваем уже его (ключом на 19).

Заменяем прибор на исправный, проводим обратные манипуляции и запускаем мотор для проверки работоспособности системы.

Не стоит забывать и о том, что возможность диагностики исправности ДТОЖ при помощи мультиметра облегчает ремонт и избавляет от необходимости собирать-разбирать систему лишний раз.

Как произвести замену датчика температуры ОЖ на двигателях 402, 405, 406 и 409

Инструкция по замене датчика ТОЖ на моторах 402, 405, 406 и 409 полностью идентична – разница в данных узлах различается только в местоположении силового агрегата.

Чтобы демонтировать неисправный индикатор температуры двигателя необходимо только тара для слива антифриза, а также комплект гаечных ключей для демонтажа хомутов. Процедура замены датчика происходит по следующему сценарию:

  • Для начала откидываем клеммы от аккумуляторной батареи, после чего в нише картера требуется найти сливной клапан охлаждающей жидкостей. После открытия клапана сливаем антифриз с двигателя в предварительно подготовленную тару;
  • Далее в двигательном отсеке находим датчик температуры ОЖ и отсоединяем все провода, подключенные к оборудованию;
  • После успешного извлечения датчика необходимо зачистить пазы контактов от следов ржавчины при их наличии, а также проверить проводку на предмет коррозии – в большинстве случаев индикатор температуры ОЖ двигателя начинает барахлить именно из-за низкого качества проводки;
  • Далее подключаем новый датчик и собираем все узлы двигателя по данной инструкции в обратном порядке. При завершении процедуры необходимо подключить аккумулятор и завести автомобиля – при выходе силового агрегата на рабочую температуру датчик должен поменять сопротивление и открыть внешний круг системы охлаждения.

Помните, если датчик ТОЖ нестабильно работает, то дальнейшая эксплуатация транспортного средства серьезно снижает ресурс эксплуатации силового агрегата.

Источник

Датчик температуры 402

Охлаждающий комплекс в автомобилях модели 402 прогоняет ОЖ при помощи водного насоса по системе, которая имеет вид кольца.

Пункты по которым проходит жидкость, омывая систему:

Помимо вышеописанных пунктов, в систему охлаждения также входят вентиляторы и термодатчики.

Если выходит из строя датчик температуры 402 двигатель перестает корректно функционировать из-за того, что его температура не соответствует рабочим нормам. Это нужно своевременно обнаружить и устранить неполадку до того, как она приведет к еще большим поломкам.

Как заменить ДТОЖ в 402 движке?

Для начала необходимо слить ОЖ в заранее подготовленную тару.

После этого отсоединить от прибора измерения температуры провода и выкрутить его ключом подходящего размера (у данной машины это 21).

Для облегчения замены прибора можно снять головку блока цилиндров, после чего отсоединяем провода от открывшегося нам датчика и откручиваем уже его (ключом на 19).

Заменяем прибор на исправный, проводим обратные манипуляции и запускаем мотор для проверки работоспособности системы.

Не стоит забывать и о том, что возможность диагностики исправности ДТОЖ при помощи мультиметра облегчает ремонт и избавляет от необходимости собирать-разбирать систему лишний раз.

После снятия привода

После того, как сняли цепь и достали ее наружу, нужно вымыть ее. Для этого лучше всего использовать бензин. После избавления от загрязнений нужно провести визуальный осмотр. Если она растянута более чем на 1-2 см, лучше установить новую. Такого увеличения длины более чем достаточно для того, чтобы нарушить фазы газораспределения.

Также нужно обратить внимание на:

  1. Состояние втулок — при наличии износа, трещин и задиров, необходимо провести замену.
  2. Шестерни — если присутствуют механические повреждения, сколы, то тоже необходимо менять их.
  3. Успокоители цепи — при малейших повреждениях установите новые элементы.
  4. Звездочки натяжителей — необходимо, чтобы они беспрепятственно вращались, наличие сколов и повреждений недопустимо.

Если выполняется ЗМЗ-406, установка меток ГРМ обязательно должна производиться. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.

Где расположен ДТОЖ?

Основным условием корректной работы прибора измерения подобного типа является его непосредственный контакт со средой измерения. Проще говоря — чтобы датчик правильно измерял температуру охлаждающей жидкости, чувствительный его элемент должен быть в эту жидкость погружен.

Как правило, термодатчик располагается в блоке цилиндров в корпусе термостата. Реже — в головке блока. Иногда в системе присутствуют два прибора в обоих местах, измеряющие разные показатели — температуру жидкости на выходе из двигателя и на выходе из радиатора.

Расположение, в зависимости от того, какая это марка и какой движок, может варьироваться, но главное условие всегда должно оставаться неизменным — контакт ДТОЖ с жидкостью.

Процессы, которые регулируются системой автомобиля, основываясь на данных, получаемых с детектора температуры ОЖ:

  • регулировка опережения угла зажигания;
  • корректировка состава горючей смеси, подаваемой в мотор;
  • контроль за системой вентиляции и многое другое.

Теория

Основная засада для клиента и диагноста, кроется в следующем. На двигателях Е-0, Е-2 с завода идут датчики с «квадратным» разъемом, на Е-3, Е-4 с овальным. Но это еще не все. На Е-0 и Е-2 данные датчики также невзаимозаменяемые и различаются по типу ЭБУ. Но самое главное ДТОЖ змз 406, 405, 409 должны быть с русских заводов или брендовых производителей (Bosch). Относительно качественные изделия производят два калужских и «Автотрейд». Датчики гламурного розового цвета из Арзамаса «не то». Датчики всех цветов радуги из Поднебесной, «совсем не то». Что должно ставиться по заводской документации:

  • ЕВРО-0, ЭБУ МИКАС7.1 — ДТОЖ 19.3828, 42.3828 или 40.5226. Принцип работы – термодиод. Корпус датчика – черный.
  • ЕВРО-2, ЭБУ МИКАС-11\VS8, СОАТЭ — ДТОЖ 40.5215. Терморезистор. Корпус датчика – серый.
  • ЕВРО-3, ЕВРО-4. Каталожный номер 40904.3828000. ДТОЖ 234.3828. Овальный разъем.

Что нужно знать о приборе, чтобы прозванивать провода

режим прозвонки

Если вы планируете прозвонить проводку в квартире, нужно знать о мультиметрах несколько принципиально важных фактов. В первую очередь стоит отметить, что проверить провод можно самым простым прибором. Вполне подойдёт недорогая китайская модель с минимальными возможностями.

Но при этом удобнее всего использовать устройство, в котором есть сама функция прозвонки. Для того чтобы установить ручку прибора в соответствующее положение, необходимо повернуть её в направлении значка диода (как вариант, дополнительно может быть нанесено изображение звуковой волны). Это означает, что при проверке целостности провода при замыкании контактов прозвучит звуковой сигнал.

Но наличие звукового сопровождения совершенно необязательно для прозвонки проводов мультиметром. О том, что цепь разорвана, будет свидетельствовать единица на дисплее, показывающая, что уровень сопротивления между щупами выше, чем предел измерений. Если же на исследуемом участке повреждений нет, на экран будет выведено значение сопротивления, которое в идеале должно стремиться к нулю (при условии работы в бытовых сетях небольшой протяжённости).

Датчик температуры 402

Охлаждающий комплекс в автомобилях модели 402 прогоняет ОЖ при помощи водного насоса по системе, которая имеет вид кольца.

Пункты по которым проходит жидкость, омывая систему:

  • радиатор;
  • патрубок;
  • термостат;
  • водяная рубашка;
  • насос;
  • патрубки;
  • радиатор.

Помимо вышеописанных пунктов, в систему охлаждения также входят вентиляторы и термодатчики.

Если выходит из строя датчик температуры 402 двигатель перестает корректно функционировать из-за того, что его температура не соответствует рабочим нормам. Это нужно своевременно обнаружить и устранить неполадку до того, как она приведет к еще большим поломкам.

Как заменить ДТОЖ в 402 движке?

Для начала необходимо слить ОЖ в заранее подготовленную тару.

После этого отсоединить от прибора измерения температуры провода и выкрутить его ключом подходящего размера (у данной машины это 21).

Для облегчения замены прибора можно снять головку блока цилиндров, после чего отсоединяем провода от открывшегося нам датчика и откручиваем уже его (ключом на 19).

Заменяем прибор на исправный, проводим обратные манипуляции и запускаем мотор для проверки работоспособности системы.

Не стоит забывать и о том, что возможность диагностики исправности ДТОЖ при помощи мультиметра облегчает ремонт и избавляет от необходимости собирать-разбирать систему лишний раз.

Рекомендуем купить

Датчик температуры 402

Охлаждающий комплекс в автомобилях модели 402 прогоняет ОЖ при помощи водного насоса по системе, которая имеет вид кольца.

Пункты по которым проходит жидкость, омывая систему:

  • радиатор;
  • патрубок;
  • термостат;
  • водяная рубашка;
  • насос;
  • патрубки;
  • радиатор.

Помимо вышеописанных пунктов, в систему охлаждения также входят вентиляторы и термодатчики.

Если выходит из строя датчик температуры 402 двигатель перестает корректно функционировать из-за того, что его температура не соответствует рабочим нормам. Это нужно своевременно обнаружить и устранить неполадку до того, как она приведет к еще большим поломкам.

Как заменить ДТОЖ в 402 движке?

Для начала необходимо слить ОЖ в заранее подготовленную тару.

После этого отсоединить от прибора измерения температуры провода и выкрутить его ключом подходящего размера (у данной машины это 21).

Для облегчения замены прибора можно снять головку блока цилиндров, после чего отсоединяем провода от открывшегося нам датчика и откручиваем уже его (ключом на 19).

Заменяем прибор на исправный, проводим обратные манипуляции и запускаем мотор для проверки работоспособности системы.

Не стоит забывать и о том, что возможность диагностики исправности ДТОЖ при помощи мультиметра облегчает ремонт и избавляет от необходимости собирать-разбирать систему лишний раз.

Рекомендуем купить

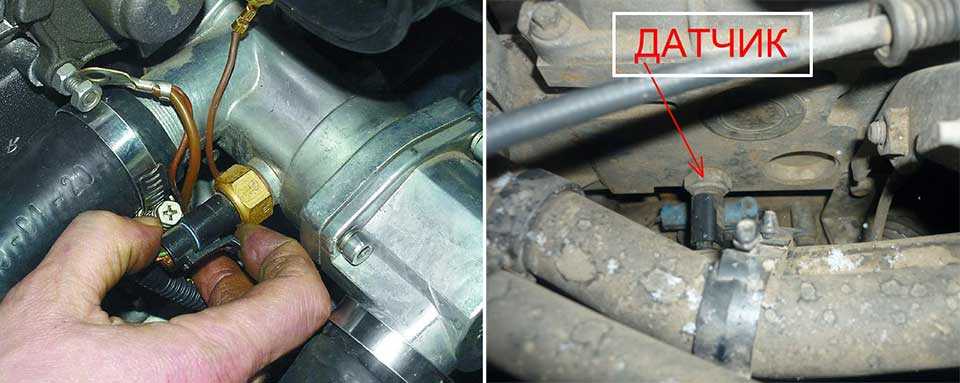

Где находится

Для проверки ДТОЖ необходимо знать место его расположения. Отметим, что место установки датчика может отличаться в зависимости от марки / модели машины.

Чаще всего термистор монтируется между головкой блока цилиндров и термостатом или на патрубке выпуска ОЖ.

Но на некоторых автомобилях он установлен на патрубке радиатора.

Внешне устройство имеет вид небольшого элемента с резьбой, с помощью которой ДТОЖ вкручивается в специальное отверстие. При этом сам регулирующий элемент находится в антифризе и контролирует его температуру.

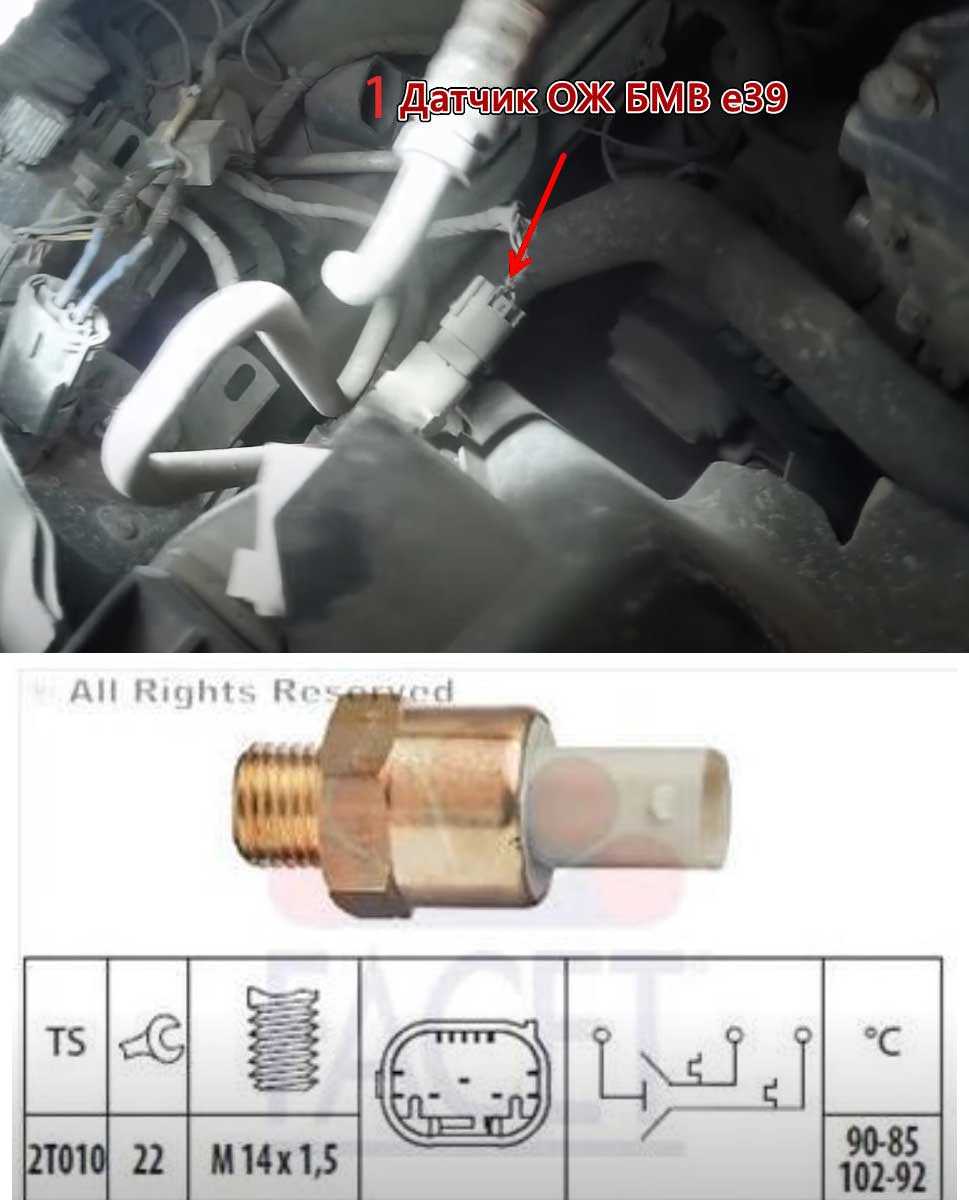

В определенных машинах, к примеру, на БМВ е39 может стоять два ДТОЖ. Один контролирует нагрев тосола и устанавливается на выходе из мотора, а второй стоит уже за радиатором. Для снятия потребуется ключ на 22.

Такой тип установки позволяет контролировать температурный режим на разных участках и тем самым быстрей принимать меры.

Отметим, что два датчика ставятся на мощные / дорогостоящие авто, где температурный параметр имеет ключевое значение.

При этом в блоке управления должны быть предусмотрены соответствующие программы. Дополнительные сведения можно найти в инструкции к автомобилю.

Функционально датчик очень надежен и ломается в редких случаях. Чаще всего он показывает неправдивую информацию. Иногда возможны и другие повреждения, к примеру, перетирание проводов или нарушение качества контакта.

Что касается особенностей расположения ДТОЖ на разных моделях, на этом вопросе остановимся ниже.

Устройства и признаки неисправности датчика температуры охлаждающей жидкости ЗМЗ 406

Устройство датчика ДТОЖ довольно простое и представляет из себя терморезистор, который подает электрические импульсы в ЭБУ в случае изменения температуры окружающей среды.

Датчик температуры охлаждающей жидкости (ДТОЖ) ЗМЗ 406

Несмотря на свою простоту, датчик очень часто выходит из строя и об этом вам скажут следующие признаки:

  • Будут плавать обороты, и глохнуть двигатель на холостом ходу.
  • Двигатель будет очень часто выходить за рамки нормальной рабочей температуры
  • Длительное прогревание ДВС
  • Черный густой дым из выхлопной трубы
  • Неустойчивая работа мотора

Наверное, вы поняли, что выход из строя датчика температуры охлаждающей жидкости может привести много хлопот, поэтому в случае выхода его из строя рекомендуется его замена.

Датчик температуры змз 409

На ДТОЖ для двигателей Е-3, Е-4 я хочу остановиться подробнее. В отличии от датчиков Е-0, Е-2, в данном случае русским датчикам есть хорошая альтернатива. Датчики импортных производителей (Bosch, Febi, Vernet). Их большой плюс в следующем. У всех датчиков температуры есть определенная временная инерционность показаний. У хороших импортных аналогов этот параметр почти в два раза ниже. И если на двигателе стоит не вискомуфта, а вентиляторы, то данный параметр становится очень-очень важным. К сожалению импортных аналогов, ДТОЖ змз 406 для Е-0, Е-2 мне неизвестно. Приходилось изгаляться, как только можно. В частности, я брал несколько датчиков, отдавал на завод токарю, и он максимально уменьшал толщину стенки до термоэлемента. Эффект это конечно дает.

Важно. После того, как заменен датчик температуры змз 409, 405 (особенно Е-3, Е-4), крайне желательно провести процедуру «сброс и инициализация ЭБУ»

Это можно сделать или при помощи бортового компьютера, или с подключением диагностического оборудования.

Источник

Как проверить датчик температуры охлаждающей жидкости двигателя автомобиля ?

Здесь очень подробно описаны возможные способы проверки ДТОЖ. Для облегчения изучения методов проверки они подкреплены фотографиями.

Существует несколько вариантов проверки ДТОЖ:

  • С помощью встроенной в электронный блок управления движком функцией само диагностики.
  • На моторе;
  • Демонтировав прибор с машины.

Проверка датчика температуры охлаждающей жидкости с помощью функции само диагностики.

Данной возможность, которую предоставляет ЭБУ инжекторного двигателя, необходимо воспользоваться в первую очередь. Для этого необходимо выполнить следующие действия:

  1. На заглушенном силовом агрегате нужно установить перемычку между выводами № 10 и №12:

  2. После этого включить зажигание.
  3. ЭБУ включает режим само диагностики и выводит код «12». Сначала лампочка «Чек» мигнет один раз. Это означает цифра «1». Дальше маленькая пауза и сигнальная лампа мигнет два раза подряд. Это значит цифра «2». Код «12» повториться три раза с небольшими промежутками.
  4. Затем после небольшой паузы ЭБУ начнет выводить имеющиеся в его памяти коды неисправности. Они будут идти один за другим с небольшой паузай. Коды неисправности повторяться трижды. Их обозначение будет выдавать сигнальная лампа в следующей последовательности: одно мигание цифра «1»; два мигания цифра «2»; три мигания цифра «3» и так далее. Каждая цифра выводится с небольшой паузой. Между кодами происходит более длительная пауза.
  5. Если компьютер зафиксирует неисправности датчика температуры охлаждающей жидкости, то он выведет следующие коды:
    Ошибки датчика температуры охлаждающей жидкости движителя 40900А:
    Шифр ошибки Имя поломки
    0116 Выход импульса измерителя за дозволенный спектр
    0117 Низкий уровень сигнала ДТОЖ
    0118 Высокий уровень сигнала линии прибора
  6. Если обнаружена неисправность ДТОЖ то его необходимо заменить на исправный.

Проверка ДТОЖ на двигателе

Проверку лучше всего начинать с холодного двигателя.

  1. Измеряем температуру охлаждающей жидкости
  2. Мерим сопротивление ДТОЖ, записываем
  3. Нагреваем движок до температуры точно заметной по показаниям прибора на считке приборов (примерно 60oC)
  4. Измеряем сопротивление датчика температуры охлаждающей жидкости. Записываем.
  5. То же самое проделываем еще с одной точкой нагрева.
  6. Сравниваем записанные данные с сведениями в выше представленной таблице. Если данные разнятся сильно — значит ДТОЖ сломан и его нужно менять.

Проверка датчика температуры охлаждающей жидкости снятом с машины

Используя данный способ можно точнее выполнить измерения и естественно более правильный вывод будет сделан о ДТОЖ.

  1. Снимаем датчик температуры охлаждающей жидкости с мотора. Вместо него устанавливаем заглушку или другой датчик.
  2. Наливаем в сосуд воду и устанавливаем его на нагреватель.
  3. В сосуд помещаем градусник и нагреваем воду до температуры 20oC.
  4. Замеряем сопротивление на выводах датчика, записываем.
  5. То же самое проделываем еще с двумя тремя контрольными точками.
  6. Сравниваем полученные показания с данными таблицы, расположенной ниже

Замена карбюратора инжектором на моторе ЗМЗ-4063

С целью улучшения технических характеристик достаточно часто собственники Газелей заменяют карбюраторную систему инжектором, хотя это удовольствие недешевое. Для такой переделки необходимо будет приобретать дополнительно:

  • датчик расхода воздуха;
  • электрический бензонасос;
  • другую проводку для двигателя;
  • впускной коллектор (ресивер) в сборе с заслонками;
  • воздушные патрубки;
  • датчики ДТОВ (температуры окружающего воздуха) и ДПДЗ (положения дроссельной заслонки);
  • топливную рампу с форсунками и регулятором давления топлива;
  • блок управления двигателем;
  • переднюю малую крышку ДВС;
  • оба распределительных вала (отличаются профилем кулачков);
  • топливный фильтр;
  • корпус воздушного фильтра («банку») в сборе с фильтрующим элементом;
  • регулятор холостого хода.

Также могут потребоваться различные мелочи, такие как бензиновые шланги, хомуты, предохранители, прокладки, кронштейн топливного фильтра и прочее. Работа здесь трудоемкая, но цель оправдывает средства. Преимущества инжектора перед карбюратором весомые:

  • двигатель получает солидную прибавку в мощности;
  • не нужно постоянно мучиться с регулировкой и чисткой карбюратора;
  • можно установить ГБО практически любого поколения, кроме первого.

Некоторые запчасти инжектора стоят дорого, но вовсе не обязательно их приобретать в магазине. Отличного качества детали б/у можно найти на авторазборках или по объявлениям у частников, тем более, почти всегда получается поторговаться. Однозначно, коллектор (ресивер) лучше приобретать подержанный, так как он практически никогда не изнашивается, и нет смысла здесь переплачивать.

Видео по ремонту двигателя Газели ЗМЗ 406:

Возможные неисправности контроллера

О неисправностях устройства могут сообщить следующие ошибки:

  1. Р0131, Р0132. Эти ошибки говорят и слишком низком или очень высоком уровне сигнала с датчика кислорода.
  2. Р0134. Блок управления не зафиксировал активность лямбда-зонда.
  3. Р0135. Такая ошибка может свидетельствовать об обрыве электроцепи подключения датчика, а также возможном замыкании на питание либо землю.
  4. Р0133. Слишком медленный отклик контроллера.
  5. Р0137, Р0138. Очень низкий или высокий сигнал со второго лямбда-зонда.
  6. Р0141. Неисправность также касается второго кислородного датчика, в данном случае речь идет об обрыве цепи либо замыкании (автор видео — канал Lty D).

ДТОЖ змз 406, 405 – грабли или опыт работы

С этими «подленькими» датчиками я столкнулся при следующих обстоятельствах. Приехала газель, на которой «заливало свечи» по утрам. Я в кавалерийской атаке, лихо, выставляю сбитый грм по меткам, меняю свечи, ДТОЖ — двигатель работает на горячую значительно лучше. А машину по утрам не завести. Свечи мокрые как лягушки. Знакомый диагност дает совет: зайди в магазин и возьми сразу 4-5 ДТОЖ змз 406, 405 и далее по анекдоту…спокойно спускаемся с горы и имеем все стадо. С КАЖДЫМ датчиком приходилось подключать диагностический компьютер и глядеть чего он изволит показывать. Показания в момент запуска были от -20 до +30 (на дворе середина лета). Естественно, что мозги получив такую информацию, начинали «давать бензин на прогрев» и все заливало. Из четырех ДТОЖ змз 406, более-менее адекватным был только один.

Как проверить и заменить датчик температуры воздуха ЗМЗ 406

Ранее я уже писал вам, про то, как проверить датчик температуры охлаждающей жидкости ЗМЗ 406. В этой статье я дал вам пошаговую инструкцию и схему проверки, так вот процедура ни чем не отличается, поэтому второй раз я описывать ее не буду, а перейду сразу к замене.

И так первое, что мы делает это:

  1. Отсоединяем минусовую аккумуляторную клемму.
  2. Находим датчик и зажимаем фиксатор, отсоединяем колодку жгута проводов системы управления двигателем от датчика температуры воздуха во впускном коллекторе.
  3. Теперь нам необходимо, подсоединить клемму и включить зажигание. Далее вольтметром измеряем напряжение на выходе – 1, а выдернутые колодки жгута проводов СУД («минусовой» щуп вольтметра подсоединяем к «массе»
  4. На экране вольтметра должно появиться напряжение равное 5В. Если этого не произошло, то у вас неисправна сама цепь питания датчика, и вам необходимо заменить ее.
  5. Теперь, ключом «на 19» выкручиваем датчик температуры воздуха во впускном коллекторе и вынимаем его.
  6. Меняем датчик и собираем все в обратном порядке.

Как проверить датчик температуры на 402, 405 и 406 двигателях?

Двигатель любого автомобиля является основным его устройством, которое помогает комфортному и быстрому передвижению, а также поддерживает работу многих других систем авто. Одним из показателей исправности мотора является его рабочая температура. Поддерживать оптимальное состояние движка, предохранять его от перегрева или переохлаждения, очищать от загрязнений, а также предотвращать процессы коррозии должна особенная жидкость — охлаждающая (антифриз, тосол и т.д).

Но без должного контроля за температурой, даже при наличии качественной охлаждающей жидкости, бесперебойная работа системы невозможна.

Отслеживание нагрева ОЖ лежит на плечах маленького прибора, который называется датчик температуры охлаждающей жидкости.

Это небольшое устройство отслеживает температуру охладителя и передает полученные данные на приборную панель в салоне автомобиля.

Свечи, применяемые на автомобилях с двигателями ЗМЗ-405, 406 и 409

Прежде чем пойти в магазин за покупкой свечей зажигания (СЗ) для двигателей инжекторов 405, 406 или 409, нужно ознакомиться с сервисной книжкой к автомобилю. В мануале должны быть точно указаны модели СЗ, эксплуатация которых допускается в таких моторах. Производитель официально рекомендует использовать СЗ А14ДВР либо их аналоги. Если вы решили отдать предпочтение аналогам, то учтите, что искровой зазор в свечах должен составлять 0,7-0,85 мм.

Некоторые автомобилисты, оставляя отзывы в Сети, рекомендуют использовать СЗ А17ДВРМ, однако это не допускается по двум причинам:

  • в первую очередь, эти изделия имеют другой параметр теплоотвода;
  • кроме того, их зазор составляет 1 мм, а для этих двигателей это не подходит.

Найти устройства А14ДВР сегодня не так просто, поэтому многим автолюбителям приходится искать аналоги.

Чтобы вы могли выбрать аналогичное изделие, предлагаем более подробно ознакомиться с расшифровкой:

  1. А — эта бука определяет диаметр, а также шаг резьбы D. В оригинальных СЗ используется резьба М14*1.25.
  2. 14 — это значение калильного числа. Считается одним из основных параметров, определяющих характеристики температурного режима функционирования изделия.
  3. Д — значение длины резьбы. В нашем случае СЗ оснащены резьбой длиной 19 мм.
  4. В — определяет, насколько выступает тепловой конус изолятора в саму камеру сгорания мотора. Благодаря выступанию конуса ускоряется прогрев изделия при запуске силового агрегата, а это, в свою очередь, обеспечивает ее более высокую стойкость к образованию нагара.
  5. Последний символ — Р — определяет наличие в конструкции СЗ встроенного резисторного элемента. Благодаря наличию резистора снижается уровень помех для радиоаппаратуры, а также управляющего модуля мотором. В целом наличие или отсутствие этого элемента в конструкции СЗ никак не отразится на функциональности и качестве образования искры при запуске ДВС.

Периодичность замены и признаки неисправности

В среднем ресурс эксплуатации современных СЗ составляет около 20 тысяч км пробега. Разумеется, данный показатель зависит от многих условий. В первую очередь, это качество выполненной детали, ее условия эксплуатации, а также качество применяемого топлива. Последний момент очень важен, поскольку использование низкокачественного горючего приведет к значительному сокращению срока службы СЗ.

По каким признакам можно определить неисправность свечей:

  1. Если вы извлечете СЗ из посадочного места, то увидите ее корпус. Наличие нагара и отложений на корпусе устройства, в частности, на электроде, может свидетельствовать о поломке изделия. Такую неисправность можно попытаться решить путем очистки, но помогает это не всегда.
  2. Наличие следов масла на СЗ. Из-за масляного воздействия изделие не может работать эффективно, поэтому в работе СЗ могут проявляться неполадки. Такие устройства нужно очистить и просушить, но перед дальнейшим использованием нужно определить причину попадания моторной жидкости на них.
  3. Также о неисправности СЗ могут свидетельствовать и топливные следы на устройствах.
  4. Еще один признак — стартер приходится долго крутить, при этом мотор может запуститься через длительный промежуток времени, а может и вовсе не запуститься. Такие же симптомы указывают на севший аккумулятор, сломанный трамблер или некорректной работающий бензонасос.
  5. При прогреве мотора проявляются неприятные и нехарактерные для его работы звуки. Также они могут появляться при движении на холостом ходу.
  6. Значительно увеличился расход топлива во время эксплуатации транспортного средства.
  7. Помимо этого, повысился объем вредоносных веществ в выхлопных газах. Разумеется, на глаз определить эту неисправность не получится, необходима более тщательная диагностика.
  8. Значительно ослабла тяга транспортного средства, снизилась его мощность, мотор с трудом набирает обороты.

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Очень часто владельцы Газелей при замене силовых агрегатов с карбюраторных версий на инжекторные, сталкиваются с необходимостью замены электрической проводки в автомобиле, поскольку существуют серьезные различия в электрической схеме.

В завершении о способе проверки

Чтобы выполнить правильную проверку изделий потребуется обзавестись следующими устройствами и приспособлениями:

  1. Мультиметром или обычным вольтметром. Посредством данных приборов необходимо будет измерить напряжение на выводах каждого из датчиков.
  2. Аккумулятором (12 В).
  3. Реостатом, который после коммутации с батареей будет выдавать пониженное до 5 Вольт напряжение питания датчиков.
  4. Амперметром для измерений величины тока.

Собрав нехитрую схему, проверяем уровень показаний обозначенных параметров и сравниваем с регламентными показаниями.

Ниже можно увидеть схему подключений всех компонентов для проверки датчиков.

ЗМЗ-409

В модели ЗМЗ-409 используются два одинаковых датчика температуры воздуха и жидкости версии 19.3828. Они оба отдают свои показатели на блок управления для последующей обработки сигнала и обеспечения комфортного для двигателя климата. Помимо этого устройства обеспечивают снижение топливного расхода и повышения эффективности работы автомобиля. Слежение за измерителями должно носить регулярный характер.

В случае любых неисправностей рекомендуется немедленно обращаться в сервисный центр. Однако благодаря удобному устройству и доступности деталей, есть возможность починить всё самостоятельно, если существует понимание, как и что, работает. Также рекомендуется пользоваться паспортом автомобиля, даже если вы его хорошо знаете, дабы ничего не забыть и прочесть все предостережения по его ремонту.

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

  • Стартер;

    Схема конструкции стартера для Газ 3110

  • Моторчики печки и стеклоочистителя;
  • Звуковые сигналы;
  • Приборы освещения;
  • Элементы системы зажигания;
  • Магнитола, сигнализация, а также другие потребители, установленные пользователем.

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.


Тахометр от Волги 3110

После 1999 года эта проблема исчезла на машинах. Еще нужно сказать, что были разные – их выпускали во Владимире и Риге.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
