Как проверить датчик температуры на 402, 405 и 406 двигателях?

Датчики давления и аварийного давления масла двигателей ЗМЗ 405, 406, 409

Для того чтобы контролировать давление в системе смазки двигателей ЗМЗ 405, 406 и 409, предусмотрены два отдельных датчика. Один из них фиксирует величину давления, а второй реагирует на его критическое падение.

Характеристики, конструкция и принцип действия датчика давления масла

Датчик давления масла (ДДМ) служит для измерения давления смазки в системе. В силовых установках ЗМЗ используются датчики типа ММ358 со следующими характеристиками:

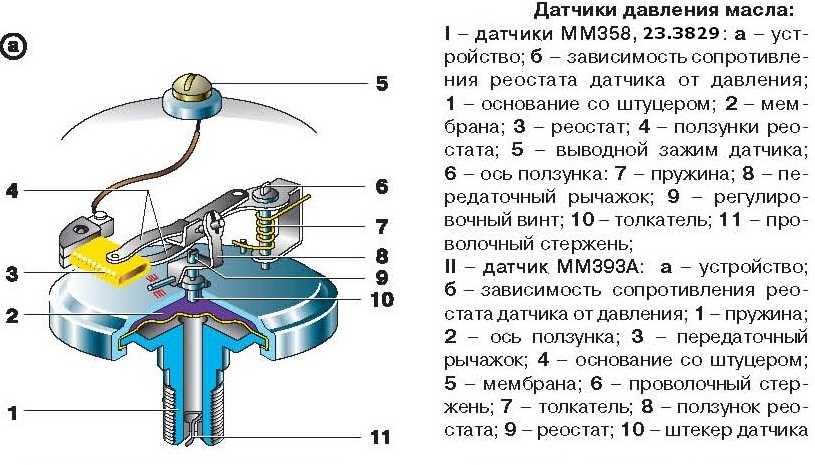

Датчик давления ММ358

Конструкция датчика давления ММ358 состоит из:

Датчик ММ358 работает вместе с указателем давления, находящимся на панели приборов автомобиля. Он имеет электромеханическую конструкцию, реагирующую на изменение сопротивления датчика.

Принцип действия датчика ММ358 следующий: когда двигатель не работает, давление в системе смазки отсутствует. Сопротивление датчика, в соответствии с его характеристиками, составляет 159–173 Ом. При запуске силового агрегата давление возрастает, и масло начинает воздействовать на мембрану, выгибая её внутрь корпуса. Прогибаясь, она через толкатель двигает передаточный рычаг, который, в свою очередь, перемещает ползунки реостата вправо, снижая сопротивление датчика. На это снижение реагирует указатель, перемещая стрелку вправо.

Характеристики, конструкция и принцип действия датчика аварийного давления масла

Аварийный датчик предназначен для информирования водителя о падении давления масла в системе до критических показателей. В силовых агрегатах ЗМЗ 405, 406 и 409 устанавливаются датчики аварийного давления масла типа ММ111Д или аналогичные, выпускаемые под каталожными номерами 2602.3829, 4021.3829, 6012.3829. Это устройства контактного типа, принцип действия которых основан на замыкании и размыкании контактов.

Характеристики датчика ММ111Д:

Внутри корпуса устройства расположена подпружиненная диафрагма. К ней прикреплена контактная пластина, которая в нерабочем состоянии замкнута с корпусом (массой) датчика. Во время работы двигателя смазка под давлением поступает через специальное отверстие в корпус и отодвигает диафрагму. Контакты при этом размыкаются.

Датчик температуры на двигателях 402, 405, 406 и 409

Датчик температуры охлаждающей жидкости является ключевым элементом в системе охлаждения силового агрегата, от работоспособности которого зависит эффективность работы двигателя и его ресурс эксплуатации.

Двигателя 402, 405, 406 и 409 имеют схожие конструкционные особенности, в частности расположение датчика охлаждения ОЖ в магистральной системе охлаждения, что в разы упрощает процедуру обслуживания данного элемента.

Для любого измерительного прибора главным условием, необходимым для исправной работоспособности, является прямой контакт с измерительной средой. Именно поэтому датчик температуры охлаждающей жидкости, несмотря на конструкционную схожесть оборудования, находиться на двигателях 402, 405, 406 и 409 в разных местах.

В частности, расположение индикатора температуры антифриза расположен:

  • На моторах серии 402 – деталь можно найти в блоке цилиндров силового агрегата, в корпусе термостата;
  • Внутри двигателей модели 405 – индикатор расположен внутри магистрального патрубка систему охлаждения, прямо на подходе к выпуску термостата;
  • На агрегатах модели 406 – элемент можно найти в блоке цилиндров силового агрегата, в корпусе термостата;
  • На двигателях серии 409 – датчик параллельно располагается на выходе антифриза из радиатора и рядом с выпуском термостата.

Однако главным критерием для работоспособности данного элемента является контакт с охлаждающей жидкостью – первичные признаки неисправности появляются именно из-за неправильной установки датчика после ремонта.

Признаки неисправности датчики температуры ОЖ: топ распространенных причин

Данный элемент часто является головной болью водителей: если температура двигателя растет и мотор не охлаждается, то в первую очередь необходимо проверить функциональность датчика ТОЖ. Факторами, предшествующими поломку индикатора температуры антифриза в двигателе, являются:

  • Текст на бортовом компьютере автомобиля и загорание лампы контрольного чека на приборной панели;
  • Мигание контрольной лампы термодатчика на щитке приборной панели;
  • Проблемный запуск двигателя, несмотря на степень прогретости силового агрегата или температуры окружающей среды;
  • Резкое изменение выхлопных газов в двигателе;
  • Наличие трудностей при повторном запуске силового агрегата;
  • Самопроизвольное стопорение двигателя, независимо от уровня его нагрузки;
  • Увеличение расхода топлива.

Если на вашем автомобиле четко прослеживается одна или несколько проблем из списка, то рекомендуется в ближайшем времени произвести диагностику индикатора ТОЖ.

Для этого необходимо визуально осмотреть деталь, а также проверить узел с помощью мультиметра: стандартное напряжение индикатора должно составлять 1.5 В на холодном двигателе и 1.25 В – во время выхода силового агрегата на рабочую температуру. В других случаях данный элемент следует признать неисправным и готовиться к замене конструкционного узла.

Как произвести замену датчика температуры ОЖ на двигателях 402, 405, 406 и 409

Инструкция по замене датчика ТОЖ на моторах 402, 405, 406 и 409 полностью идентична – разница в данных узлах различается только в местоположении силового агрегата.

Чтобы демонтировать неисправный индикатор температуры двигателя необходимо только тара для слива антифриза, а также комплект гаечных ключей для демонтажа хомутов. Процедура замены датчика происходит по следующему сценарию:

  • Для начала откидываем клеммы от аккумуляторной батареи, после чего в нише картера требуется найти сливной клапан охлаждающей жидкостей. После открытия клапана сливаем антифриз с двигателя в предварительно подготовленную тару;
  • Далее в двигательном отсеке находим датчик температуры ОЖ и отсоединяем все провода, подключенные к оборудованию;
  • После успешного извлечения датчика необходимо зачистить пазы контактов от следов ржавчины при их наличии, а также проверить проводку на предмет коррозии – в большинстве случаев индикатор температуры ОЖ двигателя начинает барахлить именно из-за низкого качества проводки;
  • Далее подключаем новый датчик и собираем все узлы двигателя по данной инструкции в обратном порядке. При завершении процедуры необходимо подключить аккумулятор и завести автомобиля – при выходе силового агрегата на рабочую температуру датчик должен поменять сопротивление и открыть внешний круг системы охлаждения.

Помните, если датчик ТОЖ нестабильно работает, то дальнейшая эксплуатация транспортного средства серьезно снижает ресурс эксплуатации силового агрегата.

Газель

Модель змз 40524.10 – это известный всем карбюратор газель. Марка автомобилей – “Газель” является одной из самых популярных и доступных в России грузовиков, которые изначально предназначались для перевоза не сильно больших грузов. Из-за огромного количества таких машин рассмотрим несколько нюансов разных систем газелей. Например, микропроцессорная система зажигания, которую устанавливают на 406 модель.

Если водитель утверждает, что его автомобиль издаёт некие хлопки, рывки и теряет свою мощность. В таком случае должна проверяться система питания, двигатель и система зажигания. Газовым анализатором не во время работы 1-ой и 2-ой камеры, отсечки, обогащении и за время холостого хода проверили карбюратор и не находим никаких нарушений. Дальше проверяют двигатель. При проверке компрессии никаких неполадок не было выявлено, но на следующий раз были обнаружены отклонения от нормы. Был сделан вывод, что не понравившиеся водителю рывки и хлопки были из-за прыжка зубьев верхней цепи.

Карбюратор змз 406 серии

Что делать при потере мощности газели?

С самого начала нужно выполнить проверить, как функционирует диагностическая цепь и бортовая система диагностики, потому как во время активирования режима изображения хода должен получаться код нарушения функционирования – 12. Для произведения считывания кода должен быть замкнут 10-ый и 12-ый контакты колодки диагностики.

При помощи тостера диагностики производятся замеры параметров датчиков двигателя и тогда они сравниваются с типичными значениями средних двигателей. Самой распространённой причиной уменьшения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.

Система зажигания газели

Микропроцессорная система зажигания воспламеняет рабочую жидкость в цилиндрах и устанавливает необходимый угол опережения зажигания автомобиля для всех режимов двигателя. Система зажигания выполняет функцию регуляции работы экономайзера принудительного хода вхолостую.

Благодаря системе зажигания функционирование двигателя становится более экономичным, контролируется соблюдение всех норм токсичности выходящих газов, происходит исключение детонации и повышение мощности автомобиля. Если сравнивать классическую систему с этой, то эта система зажигания является намного надёжней и долговечней. Здесь могут износиться только свечи зажигания.

Как работает режим диагностики?

Во время включения системы зажигания, начинает светиться сигнализатор. В тот самый момент начинает работать система диагностики. Если всё система исправна, то лампочка перестаёт светиться, а в обратном случае она продолжает гореть. То есть потухший сигнализатор говорит о том, что система зажигания абсолютно исправна.

Карбюратор змз 406 серии

Почему двигатель 406 иногда не заводится во время заморозка?

Самые распространённые причины, по которым не заводится двигатель 406:

  • Некачественное масло;
  • Недостаточно мощный аккумулятор, что не позволяет заводится двигателю;
  • Неисправный стартер;
  • Разрегулированная система зажигания;
  • Некачественный бензин;
  • Нарушение подачи бензина.
Как произвести регулировку карбюратора?
  • Отсоедините шнур привода воздушной заслонки;
  • Снимите воздушный фильтр и крышку карбюратора;
  • Проверьте уровень поплавковой камеры, он должен быть ниже 3-х сантиметров от краёв;
  • Снимите пробку с поплавочной тяги;
  • Убедитесь в герметичности клапана уплотняющего кольца;
  • Установите верхнюю часть карбюратора;
  • Установите трос воздушной заслонки и воздушный фильтр;
  • До самого конца вкрутите винтик по настройке хода вхолостую, выкрутив его на пять оборотов. Такие же действия проведите с винтом качества, но уже выкручивайте его на три оборота;
  • Запустите силовой агрегат;
  • Позвольте ему нагреться до 90⁰;
  • Вращением винта эксплуатационного регулирования выберите частоту вращения коленчатого вала, около 700-от оборотов в минуту;
  • Нажмите педальку акселератора и быстро отпустите. В случае заглушения мотора повысьте частоту;
  • Заедьте в автосалон и отрегулируйте СО и СН мотора.

Да Нет

Как произвести замену датчика температуры ОЖ на двигателях 402, 405, 406 и 409

Инструкция по замене датчика ТОЖ на моторах 402, 405, 406 и 409 полностью идентична – разница в данных узлах различается только в местоположении силового агрегата.

Чтобы демонтировать неисправный индикатор температуры двигателя необходимо только тара для слива антифриза, а также комплект гаечных ключей для демонтажа хомутов. Процедура замены датчика происходит по следующему сценарию:

  • Для начала откидываем клеммы от аккумуляторной батареи, после чего в нише картера требуется найти сливной клапан охлаждающей жидкостей. После открытия клапана сливаем антифриз с двигателя в предварительно подготовленную тару;
  • Далее в двигательном отсеке находим датчик температуры ОЖ и отсоединяем все провода, подключенные к оборудованию;
  • После успешного извлечения датчика необходимо зачистить пазы контактов от следов ржавчины при их наличии, а также проверить проводку на предмет коррозии – в большинстве случаев индикатор температуры ОЖ двигателя начинает барахлить именно из-за низкого качества проводки;
  • Далее подключаем новый датчик и собираем все узлы двигателя по данной инструкции в обратном порядке. При завершении процедуры необходимо подключить аккумулятор и завести автомобиля – при выходе силового агрегата на рабочую температуру датчик должен поменять сопротивление и открыть внешний круг системы охлаждения.

Помните, если датчик ТОЖ нестабильно работает, то дальнейшая эксплуатация транспортного средства серьезно снижает ресурс эксплуатации силового агрегата.

Тема статьи – ДТОЖ змз 406, 405 и датчик температуры змз 409. Вроде все просто: и деталька «копеечная», и замена 5 минут занимает, но «здесь вам не тут», наши запчасти скучать не дадут. Народ давным-давно распределил данные датчики по цветам, совершенно не обращая внимания на тот факт, что у разных производителей датчиков, разные цвета на один и тот же датчик.

Проверка ДТОЖ ЗМЗ 406 миллиамперметром

И так на автомобиле у вас появились выше описанные признаки, что делать? Необходимо проверить исправность ДТОЖ! Как это сделать? Давайте узнаем. Для этого:

  1. Собираем ниже предоставленную схему где: цифрой 1 обозначен переменный резистор с сопротивлением 10 кОм. Цифрой 2 обозначена аккумуляторная батарея, 3 – вольтметр, 4 – миллиамперметр, 5 – датчик температуры охлаждающей жидкости.
  2. Теперь подсоединяем вывод проводов к аккумуляторной батареи и переменным резистором с помощью миллиамперметра устанавливаем ток в цепи в интервале от 1 до 1,5 мА. Измеряем напряжение вольтметром и сравниваем получившийся результат с таблицей. Так как мы измеряли напряжение датчика в комнатных условиях (температура приблизительно = 25 градусам), напряжение должно составлять 2,98 В
  3. Изменим состояние окружающей среды и поместим ДТОЖ в кипящую воду, после чего соберем всю цепь и проверим напряжение опять. Сравним полученный результат с таблицей. В случае если полученные показания сильно разнятся с результатами в таблице меняем ДТОЖ на новый

Датчик скорости и индуктивный датчик

ДВС автомобиля обладает множеством деталей, находящихся в постоянном движении, например, коленвал, распредвал, дроссельная заслонка и другие. Таким образом, чтобы обеспечить нормальное функционирования всех деталей используются датчики, которые замеряют скорость, а также положение детали. Индуктивный датчик относится к одним из таких контроллеров. Данный контроллер еще часто в простонародье называют датчиком положения коленвала. Он замеряет частоту оборотов и передает полученную информацию компьютеру автомобиля, который основываясь на данных, выполняет своевременный впрыск топливной смеси в цилиндры двигателя внутреннего сгорания.

Варианты замены

Кроме предусмотренного заводской комплектацией калужского датчика 19.3828, можно установить на 406-й двигатель «Волги» ГАЗ-3110 детали других производителей. Автолюбители различают их не по цифрам маркировки, а по цвету пластмассы на клеммном разъеме, поскольку разные заводы используют отличающиеся цвета. Так штатный калужский 19.3828 имеет хвостовик черного цвета. Кроме него встречаются фирменные изделия Bosch, а также:

  • РИКОР 40.5226 с розовым хвостовиком, выпускает Арзамасский завод;
  • FENOX 19.3828000 белорусского производства (г. Минск);
  • LUZAR LS 0306 406-3851010 (Луганский завод авторадиаторов).

Отзывы владельцев на форумах показывают, что качество поставляемых в запчасти деталей крайне нестабильно. Два одинаковых датчика от одного производителя могут при замере демонстрировать совершенно разные характеристики.

Расходники и инструменты

Для замены масла в Газели 405 вам потребуется собрать стандартный набор расходных материалов и инструментов. С выбором смазочной жидкости определяйтесь сами. Но не стоит экономить, хоть перед нами и недорогая отечественная Газель.

Большинство автовладельцев выбирают масло Лукойл. Подходящая для Газели 405 марка смазочной жидкости от отечественного производителя стоит около 1100 рублей за канистру на 5 литров. Не забудьте приобрести масляный фильтр.

Есть несколько вариантов фильтрующих элементов:

Цены ориентировочные и могут отличаться в зависимости от региона и магазина.

Расходники не очень дорогие, что делает Газель 405 достаточно дешёвой в эксплуатации и обслуживании. Помимо масла и фильтра, вам нужно взять:

Лучше всего работать при наличии ямы, эстакады или подъёмника. Если ничего из этого нет, тогда залезайте под Газель, постелив предварительно на пол какую-нибудь подстилку. Автомобиль довольно высокий, потому работать под ним не так тяжело, как под многими легковыми машинами.

Датчик температуры 402

Охлаждающий комплекс в автомобилях модели 402 прогоняет ОЖ при помощи водного насоса по системе, которая имеет вид кольца.

Пункты по которым проходит жидкость, омывая систему:

  • радиатор;
  • патрубок;
  • термостат;
  • водяная рубашка;
  • насос;
  • патрубки;
  • радиатор.

Помимо вышеописанных пунктов, в систему охлаждения также входят вентиляторы и термодатчики.

Если выходит из строя датчик температуры 402 двигатель перестает корректно функционировать из-за того, что его температура не соответствует рабочим нормам. Это нужно своевременно обнаружить и устранить неполадку до того, как она приведет к еще большим поломкам.

Как заменить ДТОЖ в 402 движке?

Для начала необходимо слить ОЖ в заранее подготовленную тару.

После этого отсоединить от прибора измерения температуры провода и выкрутить его ключом подходящего размера (у данной машины это 21).

Для облегчения замены прибора можно снять головку блока цилиндров, после чего отсоединяем провода от открывшегося нам датчика и откручиваем уже его (ключом на 19).

Заменяем прибор на исправный, проводим обратные манипуляции и запускаем мотор для проверки работоспособности системы.

Не стоит забывать и о том, что возможность диагностики исправности ДТОЖ при помощи мультиметра облегчает ремонт и избавляет от необходимости собирать-разбирать систему лишний раз.

Рекомендуем купить

ДТОЖ змз 406, 405 – грабли или опыт работы

С этими «подленькими» датчиками я столкнулся при следующих обстоятельствах. Приехала газель, на которой «заливало свечи» по утрам. Я в кавалерийской атаке, лихо, выставляю сбитый грм по меткам, меняю свечи, ДТОЖ – двигатель работает на горячую значительно лучше. А машину по утрам не завести. Свечи мокрые как лягушки. Знакомый диагност дает совет: зайди в магазин и возьми сразу 4-5 ДТОЖ змз 406, 405 и далее по анекдоту…спокойно спускаемся с горы и имеем все стадо. С КАЖДЫМ датчиком приходилось подключать диагностический компьютер и глядеть чего он изволит показывать. Показания в момент запуска были от -20 до +30 (на дворе середина лета). Естественно, что мозги получив такую информацию, начинали «давать бензин на прогрев» и все заливало. Из четырех ДТОЖ змз 406, более-менее адекватным был только один.

Ремонт газовых датчиков в газели

Датчики температуры газель большинство автомобилистов меняют сразу, как те выходят из строя. Это правильно, и разработчики утверждают, что ремонту они не подлежат, однако это не совсем, правда. Починить их можно, и служат после этого они еще долгое время.

Для ремонта нам понадобится:

  • паяльник и навыки работы с ним;
  • новый датчик давления;
  • термопаста КПТ-8;
  • отвертка звездочка TORX T10.

Этапы ремонта:

  1. демонтируем поврежденный датчик, продуваем и прочищаем его;
  2. аккуратно снимаем пластиковую крышку и оголяем плату;
  3. откручиваем микросхему и достаем из корпуса;
  4. выпаиваем неисправный датчик, запомнив его месторасположение;
  5. берем новую запчасть и аккуратно впаиваем ее на место старой (не забудьте одеть уплотнительное кольцо);
  6. проверяем входные отверстия остальных датчиков (давления, разряжения);
  7. на всякий случай лучше заменить термопасту;
  8. собираете устройство обратно. Ремонт завершен.

Рекомендуем купить

Давления масла

Контроллер давления масла ЗМЗ представляет собой устройство, предназначенное для преобразования механического усилия в импульс. Этот импульс может иметь разное напряжение. После того, как блок управления расшифрует сигнал, он сможет узнать о точном давлении жидкости в системе. Как известно, подача расходного материала на трущиеся элементы ДВС производится разными методами.

Место монтажа регулятора давления моторной жидкости

Если уровень давления снижается, это может свидетельствовать о недостатке уровня расходного материала в системе. Значительно реже это говорит о том, что вышел из строя масляный насос. В этом случае трение между элементами и узлами силового агрегата будет увеличиваться, соответственно, это приведет к повышенному износу компонентов. А иногда это даже может стать причиной их заклинивания. Если датчик давления масла выходит из строя, его необходимо максимально быстро заменить.

Преимущества газовых автомобилей

Основное преимущество газовых автомобилей это дешевизна используемого топлива по сравнению с бензиновыми машинами. Высокая экологичность, так как при использовании газа значительно снижается выброс ядовитых газов и СО. В некоторых странах власти всячески поощряют установку именно газового оборудования в машине.

В результате сгорания пропан-бутановой смеси образуется намного меньше нагара и копоти по сравнению с прямыми нефтяными производными, в которых повышено содержание серы и парафинов. Это отрицательно сказывается на поршневой системе бензиновых машин, и они выходят из строя намного раньше.

Материальная выгода очевидна: топливо дешевле, износ автомобиля снижается многократно.

И при этом стоимость установки газового оборудования всего 20 тысяч рублей. В оборудовании включены все необходимые элементы для работы двигателя на газе.

Видео «Как демонтировать температурный регулятор своими руками»

Подробная инструкция по замене ДТОЖ в автомобиле Газель в домашних условиях представлена на видео ниже (автор ролика — канал Иван Мельников).

</index>

Диагностика и замена датчика включения вентилятора без посторонней помощиУчимся самостоятельно устанавливать датчик температуры наружного воздухаЧто следует знать о важном элементе авто – датчике положения дроссельной заслонки?Датчик детонации: все, что нужно знать и уметь автовладельцу

Система управления двигателем ЗМЗ-40522 ГАЗель.

При включении зажигания лампа сигнализатора загорается (на 0,5 с) и гаснет, если система самодиагностики не обнаружила неисправность. Тем самым проверяется исправность самой лампы сигнализатора.

Если система диагностики определит неисправность, то в зависимости от ее характера лампа может гореть (при включенном зажигании) либо постоянно, либо только при работающем двигателе.

И в первом, и во втором случаях необходимо провести диагностику системы управления двигателем.

Для перевода блока управления в режим вывода кодов неисправностей включаем зажигание и снимаем крышку колодки диагностического разъема, расположенного под капотом справа.

Перемычкой из медной проволоки соединяем выводы «10» и «12» колодки.

По количеству включений сигнализатора определяем коды неисправностей.

Сначала система диагностики выдаст три раза подряд код «12», свидетельствующий об исправности диагностической цепи, цепи управления и работоспособности системы диагностики.

Следующими будут отображаться коды обнаруженных неисправностей.

Код каждой неисправности будет повторен трижды. После показа всех зафиксированных кодов неисправностей цикл вывода информации повторится. Если в памяти блока нет кодов неисправностей, то появится только код «12».

Код обнаруженной неисправности хранится в памяти блока примерно 2 часа.

Для очистки памяти выключаем зажигание и отключаем аккумуляторную батарею на 15 с.

Во избежание повреждения электронного блока отключать аккумуляторную батарею следует только при выключенном зажигании.

При отключении батареи будут потеряны данные настроек, выработанные электронным блоком для адаптации системы управления двигателем к условиям эксплуатации.

После включения «массы» пустите двигатель и дайте ему поработать на холостом ходу (не касаясь педали «газа») не менее 1 мин с целью адаптации системы зажигания к двигателю. Чтобы адаптировать всю систему управления, нужно прогреть двигатель до рабочей температуры и проехать на автомобиле около 1 км с частичным открытием дроссельной заслонки и без резких ускорений.

Реле и предохранители системы управления.

Реле системы управления двигателем установлены в моторном отсеке.

1 – главное реле; 2 – реле электромагнитной муфты включения вентилятора системы охлаждения; 3 – реле топливного насоса; 4 – реле стартера.

К системе управления двигателем относятся три плавких предохранителя, расположенных в салоне в верхнем блоке.

Плавкие предохранители системы управления двигателем и защищаемые ими цепи.

1 – электронный блок системы управления двигателем; 2 – датчик концентрации кислорода (если установлен); 3 – электронный блок системы управления двигателем, топливный насос.

  • https://zapchasti.expert/datchiki/datchik-temperatury/datchik-temperatury-402-405-406-409.html
  • http://zmz-fr.ru/datchik-temperaturyi-antifriza.html
  • https://labavto.com/elektronika/sensor/datchiki-sistemy-upravleniya-dvigatelem-zmz/
  • http://almarka.ru/sistema-upravlenija-dvigatelem-zmz-40522-gazel/

Диагностика неисправности

Проверку работоспособности датчика можно провести в два этапа.

По внешним проявлениям без демонтажа

Если при низкой температуре двигатель не заводится — одной из причин может оказаться поломка ДТОЖ. Блок управления не получает информации о том, что мотор переохлажден и не корректирует объем впрыска. Индикатор «Чек» на панели приборов при этом не загорается, так как в самой системе неполадок нет.

Детонация прогретого двигателя — также возможный симптом неисправного датчика температуры. Он же вызовет увеличение оборотов холостого хода.

При наличии измерительного прибора следует проверить коды ошибки ЭСУД: признаками неисправности ДТОЖ будут показания 21 и 22.

Проверка приборами

Проверка выполняется на снятом с мотора датчике с использованием миллиамперметра и вольтметра. Собирается изображенная на рисунке схема:

Датчик опускают в емкость с кипящей водой, затем при заданных величинах температуры (контролируется термометром) делается замер напряжения. Его значения приблизительно должны соответствовать стандартным (температура в градусах Цельсия напряжение в вольтах):

Выбраковывается деталь, если напряжение на ней ниже 2.31 В (соответствует температуре −60°C) или больше 3.98 В (показания для +125°).

Замена ДПРВ

Поменять сгоревший датчик на новый прибор не составит особого труда. Это делают так:

  1. Снимают минусовую клемму с аккумулятора и ставят автомобиль на ручник.
  2. Рожковым ключом «10» отворачивают болт крепления датчика.
  3. Снимают фишку с разъёма ДПРВ.
  4. Датчик с кабелем и разъёмом извлекают из-под капота. На его место ставят новый прибор.
  5. Закручивают болт крепления.

При покупке нового датчика положения распредвала нужно обязательно обращать внимание на принадлежность прибора к двигателю ЗМЗ 406, потому что контроллеры других автомарок не подойдут по креплению. Не покупайте ДПРВ неизвестных производителей

Вся выгода от покупки может обернуться неприятной остановкой автомобиля вдалеке от дома.

Детонации

Детонация представляет собой несанкционированное возгорание топливовоздушной смеси в цилиндрах силового агрегата. Если мотор долгое время работает в таком режиме, это может привести к большим вибрациям, а также высоким нагрузкам на компоненты ДВС. В конечном итоге это способствует более ускоренному износу частей мотора, в частности, речь идет о поршнях агрегата, прокладке ГБЦ, кольцах и т.д. Моторный датчик детонации монтируется с правой части БЦ, сам по себе — это пьезоэлектрический регулятор.

Основными составными частями устройства считаются кварцевый пьезовый компонент, а также инерционная масса. Когда ДВС работает, многие его компоненты вибрируют. Из-за детонации в системе образуются более высокие вибрации, в результате чего в силовом агрегате резко возрастают амплитуды напряжения электрических импульсов. Сами же импульсы передаются на ЭБУ.

В соответствии с полученными сигналами от контроллера, ЭБУ осуществляется корректировку угла опережения зажигания до того момента, пока детонация не прекратится. Если ломается сам элемент или одна из электроцепей, ЭБУ сообщит об этом автовладельцу посредством светового индикатора на приборной панели.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
