Периодичность замены ремня ГРМ
Даже в тех случаях, когда двигатель работает идеально, не стоит забываться о необходимости мониторинга состояния ремня ГРМ, ведь он тоже не вечен. Величина пробега, после которого необходима замена детали, указана в техническом паспорте авто. Но можно сделать иначе: устанавливать новый ремень через каждые 50 тысяч километров пробега.
Если вы приобрели автомобиль б/у, а продавец не дал никакой информации о дате установки ремня ГРМ, то просто выполните его осмотр. Наличие микротрещин на корпусе – повод задуматься.
Но не стоит сильно беспокоиться, так как микротрещины лишь сообщают вам о том, что узел требует внимания, но вряд ли он оборвется при первом же пуске. Внутри ремня имеется металлическая основа, изготовленная из тонких прутков. Это способствует тому, что он способен выдержать большие пусковые нагрузки и не обрываться в течение долгого времени.
Существуют автомобили, которые производитель комплектует стойкими к ударам ремнями с усиленным кордом из металла. Благодаря такому подходу эксплуатационный срок увеличивается примерно на треть.
Опасность неисправности ремня ГРМ для двигателя
Обрыв привода ГРМ чреват серьезными последствиями. Как минимум, откажет двигатель. И лучшим способом устранить эту неисправность будет только обращение в автосервис.
Степень тяжести последствий этой поломки зависит от того, предусмотрен ли подобный случай производителем двигателя. На некоторых моделях при обрыве ремня клапаны сталкиваются с поршнями в камере сгорания. Происходит разрушение этих элементов, после чего двигатель может стать не пригодным для ремонта.
Некоторые производители изготавливают в поршнях выемки под клапаны или делают камеру сгорания особой формы на случай обрыва ремня. В таких моторах «встречи» не происходит. И все, что нужно — это установить новый ремень и правильно настроить фазы газораспределения.
Автосервис «Авто-Мастер» (ворота № 5) заменит неисправный ремень ГРМ на вашем автомобиле с письменной гарантией качества выполненных работ! Записывайтесь к нам по номеру +7 (905) 378-74-22 или с помощью формы ниже.
Последствия и причины обрыва ремня ГРМ
То насколько серьёзными окажутся для вашего автомобиля последствия обрыва ремня ГРМ напрямую связано с конструкцией двигателя, чем она проще, тем меньше вероятность его повредить.
Чаще всего они могут повлечь за собой:
- Капитальный ремонт двигателя.
- Восстановление газораспределительного механизма.
- Сгибание клапанов – Происходит при разрыве ремня ГРМ в момент, когда они опускаются для выпуска газов или впрыска топлива. При этом коленвал по инерции продолжает вращение и встречается поршнями, которые в свою очередь могут нанести клапанам сильный удар. Однако, данная проблема характерна только для автомобилей со специально уменьшенной камерой сгорания или при отсутствии выборки на поршнях. Для определения степени повреждения лучше всего будет транспортировать автомобиль на СТО, так как потребуется демонтировать головку блока цилиндров и произвести диагностику двигателя на специальном оборудовании. Лучше всего будет заменить весь комплект клапанов, даже если во время обрыва, мотор работал на холостых оборотах и повредились только 3-4 из них.
- Разрушение поршня – Чаще всего происходит на автомобилях японских производителей и происходит от сильного удара головками клапанов. Если обрыв ремня произойдёт на высокой скорости и все клапаны загнутся втулки лопнут и поршни окажутся пробиты осколками. В таком случае потребуется проведение весьма дорогостоящего ремонта включающего в себя и замену головки.
Самые серьёзные последствия разрыва ремня ГРМ наблюдаются у дизельных двигателей, конструкция которых практически не даёт клапанам двигаться, поэтому при обрыве, когда они находятся в положении верхней мёртвой точке, одновременно могут прийти в негодность:
- Распредвал с подшипниками
- Головка блока цилиндров
- Шатуны деформируются
- Гнутся клапана
6 основных причин, почему рвется ремень ГРМ
Чаще всего это происходит из-за безответственной эксплуатации или других неисправностей двигателя, при которых описанная ситуация относится скорее к последствиям, чем к причинам.
1. Заводской брак либо ремень ненадлежащего качества
Есть автолюбители, которым жалко тратиться на замену, они тянут до последнего или ищут дешевые запчасти. Большинство производителей советует выполнять замену ремня ГРМ после того, как автомобиль проехал 60-70 тысяч километров, на что новички не обращают должного внимания. Бывают случаи, когда износ или растягивание этого элемента способствует проскальзыванию или обрыву.
Не стоит забывать о том, что эту деталь лучше не приобретать в дешевых магазинах. Останавливая свой выбор на оригинале, вы отдаете деньги за ремень, который содержит в своей структуре высокопрочный стальной трос. Такой подход не позволяет ремню вытягиваться и рваться. Использование корда из ткани в неоригинальной продукции сильно сокращает срок ее службы, рвется такой ремень ГРМ быстрее.
Именно поэтому производители из европейских стран, а также из Японии и Америки устанавливают на свои автомобили только детали высокого качества. Выбирая дешевые аналоги, будьте готовы к скорой поломке и повреждению ремня.
2. Нарушение правил эксплуатации
Способствуют обрыву ремня ГРМ следующие причины:
- Быстрый старт с места или злоупотребление торможением двигателем. Критический момент при резком ускорении может деформировать деталь.
- Антифриз или масло на ремне. Попадание смазки на резину может стать причиной проскальзывания, скачков через зубья шестерни и приводит к разрыву материала.
- Неверная регулировка привода. Неправильная установка натяжного ролика может привести к чрезмерной нагрузке на ремень, что служит причиной быстрого износа.
3. Естественный износ
Среди основных причин, почему часто рвется ремень ГРМ, можно выделить естественный износ. Каждый автолюбитель, не меняя вовремя ремень, создает вероятность того, что он может оборваться.
Выполняйте установку нового элемента в соответствии с рекомендациями производителя. Пользоваться автомобилем, у которого прошел срок замены ремня ГРМ, крайне нежелательно.
4. Неисправная помпа
Многие автомобили устроены так, что насос охлаждающей жидкости (помпа) вращается от ремня ГРМ. Поэтому неисправная помпа может тоже привести к обрыву ремня. Если помпа перестанет вращаться (заклинит), то ремень ГРМ порвется.
Помпа имеет на своем корпусе отверстие, которое позволяет определить степень ее износа. Наличие охлаждающей жидкости в нем свидетельствует о том, что агрегат подлежит замене. Но некоторые умельцы умудряются закрутить в него болт, тем самым избавившись от капель, и продолжают пользоваться авто как ни в чем не бывало. На отечественном авто такую картину можно встретить чаще всего.
5. Ошибки при установке ремня
Неверные действия при установке могут способствовать обрыву ремня. Приведем примеры:
- Сильная натяжка ремня сокращает срок его службы. Помпа, приводимая в движение ремнем, в случае чрезмерной натяжки начнет «завывать» и может заклинить.
- Не затянутые болты на натяжном, обводном ролике или на шкиве коленвала и рапредвала могут открутиться. Если же, наоборот, переусердствовать при затяжке шпильки, например, на натяжном ролике, это приведет к ее деформации. Изменится положение относительно других элементов, и ремень начнет съезжать.
6. Ремень может оборваться и в случае, когда вы пытаетесь завести автомобиль с толкача.
Также при этом есть вероятность среза зубьев у ремня, среза болтов крепления маховика, его обрыва и т. п.
Причины неисправностей ремня ГРМ
Есть несколько факторов, которые влияют на ресурс ремня ГРМ, а в некоторых случаях способны даже моментально разрушить его. Рассмотрим эти факторы:
- Технологичность производства и качество самого ремня оказывают, пожалуй, наибольшее влияние. Если ремень с завода некачественный, то его ресурс, соответственно, будет невысоким. К тому же повышается вероятность внезапного разрушения из-за кратковременных перегрузок (например, при резком увеличении оборотов двигателя).
- Наличие дополнительного оборудования, которое приводит в действие ремень. На многих двигателях, в том числе автомобилей ВАЗ, ремень ГРМ вращает помпу. Если подшипник помпы выходит из строя, на привод газораспределительного механизма оказывается дополнительная нагрузка. Это может стать причиной ускоренного износа ремня или его обрыва в случае заклинивания помпы.
- Правильность монтажа. Если ремень перетянут или натянут слабо, то это также существенно скажется на его ресурсе. Так, из-за недостаточного натяга он может перескакивать на зубьях приводных шестерен, а избыточное натяжение ускорит износ ремня.
- Защищенность от воздействия внешних факторов. Хорошая защита от пыли — залог длительной работы ремня, поэтому необходимо следить за целостностью защитных кожухов.
- Состояние приводных шестерен. Даже небольшие дефекты на поверхности зубьев повредят ремень за несколько тысяч километров пробега.
Выше мы перечислили только основные факторы. Но есть и другие: например, климат, в котором эксплуатируется авто, стиль вождения, исправность двигателя и т. д. Они в меньшей степени влияют на износ ремня ГРМ, но также требуют внимания.
После замены цепи или ремня ГРМ двигатель не заводится: основные причины и устранение неполадок
Перед началом диагностики привода ГРМ рекомендуется сразу проверить исправность работы системы зажигания, состояние АКБ, правильность подключения элементов системы питания, электронных датчиков ЭСУД и т.д. Если неисправностей не выявлено, тогда переходим к приводу газораспределительного механизма.
В списке основных причин, по которым после замены ремня ГРМ машина не заводится или проблемы появились после того, как менялся цепной привод, специалисты выделяют возможные повреждения клапанного механизма и сбитые фазы газораспределения в результате неправильной установки.
Подобные неисправности могут встречаться на разных моделях авто
Прежде всего, важно знать, что ошибки во время замены привода ГРМ могут привести не только к сбоям, но и к последующим поломкам. Также нужно отдельно учитывать и причину, по которой пришлось менять элементы привода
Двигатель не заводится: загнуло клапана
Например, если произошел обрыв ремня ГРМ, затем ремень поменяли и машина не заводится, тогда не следует исключать загиб клапанов после такого обрыва. Дело в том, что в момент разрыва ремня на многих двигателях сбиваются фазы газораспределения, распредвал не крутится, ГРМ перестает работать. Это значит, что клапана перестают своевременно открываться и закрываться.
Однако поршни в цилиндрах все равно продолжают двигаться. Часто бывает так, что клапана остаются открытыми, в результате чего поршни ударяют по ним. В этом случае происходит загиб клапанов, также повреждения могут затронуть и поршни. При этом одной заменой ремня ГРМ такую проблему уже не решить, так как двигателю требуется отдельный дорогостоящий ремонт.
Отметим, что раньше производители ДВС учитывали риск загиба и протачивали на поверхности поршня специальные выемки под клапана. При этом наличие таких проточек снижает мощность двигателя, в результате чего от подобного решения на современных моторах отказались.
Проверить клапана в полевых условиях можно путем снятия крышки клапанов, после чего двигатель проворачивается вручную и оценивается работа механизма. Если будет замечено, что какой-либо клапан не работает, тогда его загнуло. Учтите, такая проверка является всего лишь поверхностной диагностикой, так как даже с погнутыми клапанами механизм зачастую визуально будет нормально работать.
По этой причине для точной оценки состояния клапанов предпочтительнее снимать ГБЦ. После снятия погнутые клапана можно быстро определить, а также сразу приступить к процедуре их замены
Обратите внимание, все клапана рекомендуется менять сразу на новые, а не выполнять замену только погнутых. Также в процессе установки нужно обязательно выполнить притирку клапанов
Замена ГРМ выполнена неправильно
Неквалифицированная замена привода ГРМ часто приводит к тому, что после замены цепи грм плохо заводится двигатель, не заводится мотор с ременным приводом и т.д. Проблема заключается в том, что ремень ГРМ может быть не выставлен по меткам и фазы не совпадают.
Результатом становится то, что работа механизма газораспределения и системы зажигания не синхронизирована, смесь сжимается в одном цилиндре, а искра образуется в другом.
По указанным причинам важным моментом является точное совпадение меток на шкивах
В процессе замены следует повышенное внимание уделить положению меток. Двигатель выставляется в положение окончания такта сжатия в первом цилиндре, после чего проверяется положение меток.
Если замечено отклонение, тогда это причина отказа мотора заводиться. В подобной ситуации ремень ГРМ нужно снять, правильно выставить шкив распредвала с учетом меток. Добавим, что на многих моделях автомобилей также имеется специальная метка на маховике, которая тоже должна совпадать.
Следует отметить, что маховик обычно грязный. Во многих случаях это затрудняет обнаружение метки. Как показывает практика, на маховике кроме риски-метки, которую нужно выставлять, также могут присутствовать характерные углубления-ямки. Если по ошибке вместо риски выставить край ямки, который визуально похож на метку, тогда двигатель не будет запускаться.
Также в процессе замены привода ГРМ на машинах с карбюратором может сбиться зажигание. Достаточно часто нарушение подачи искры по цилиндрам можно определить путем установки свечного бронепровода первого цилиндра на четвертый, а провода с четвертого цилиндра на первый. В ряде случаев после такой перестановки двигатель можно завести.
Если был обнаружен такой сбой, тогда привод газораспределительного механизма нужно выставить правильно, при необходимости также производится дополнительная корректировка и настройка системы зажигания.
Причины почему съедает ремень ГРМ
Всего существует семь основных причин, почему жрет ремень ГРМ. Для начала просто перечислим и опишем их, а в следующем разделе расскажем о том, каким образом можно решить каждую проблему.
- Неправильная натяжка ремня. В частности, если ремень перетянут, то возможна ситуация, когда на одном из его краев возникает изношенность, поскольку там образуется значительная сила трения.
- Некачественный ремень. Иногда встречается ситуация, когда отечественные производители выпускают некачественные ремни, которые сделаны из материала, не соответствующего стандартам или с нарушением производственных технологий. Особенно если это ремень дешевый и какой-нибудь неизвестной марки (попросту подделка). Его поверхность в разрезе может быть не ровной, а иметь форму конуса или овала.
Как показывает практика, последняя описанная причина встречается чаще всего. И автолюбители изобрели универсальный метод, с помощью которого можно исправить ситуацию.
Как можно убрать свист, скрип или треск исходящие от ремня под капотом?
К нашему сожалению, устранить свист ремня с помощью натяжки не всегда помогает. В этом случае нужно поменять старый ремень на новый. Но многие владельцы автомобилей предпочитают оттягивать сам этот процесс на максимально возможный удаленный срок. Для этого они приобретают в автомагазинах различные спреи, которыми обрызгивают ремни. В итоге, на удивление многих специалистов и не только, это помогает.
Но опять же к сожалению, ненадолго. Некоторые народные умельцы предлагают даже с помощью отвертки и куска мыла при работающем двигателе обработать боковую поверхность ремня. Мы со своей стороны категорически не рекомендуем этого делать, поскольку, с одной стороны это очень опасно проводить какие-либо работы при вращающихся компонентах во время работы двигателя, а с другой стороны сам эффект от таких подобных дедовских методов недолговечный.
Фазы ГРС механизма
Фазы ГРС – это именно то, благодаря чему двигатель автомобиля функционирует симультанно, без нарушений. Если эти самые фазы сбиваются, то или поршень не будет доходить до ВМТ в нужное время, или клапан отстанет, одним словом, проблемы неизбежны.
Фазы ГРС всегда устанавливаются по разметкам, благодаря чему достигается четкая и синхронная работа мотора.
Фазы ГРС механизма
Если надо выставить метки грм правильно, придется снимать ремень. Запастись придется ключами, отвертками и всеми теми инструментами, которые облегчат работу. Например, вороток для накидных головок – таким удобно цеплять гайку практически в любом месте.
Каждый эксперт подтвердит, что фазы ГРС должны устанавливаться с завода. Но в процессе активной эксплуатации двигателя, ремонта и т.п, фазы сдвигаются, машина начинает плохо тянуть, мотор вибрировать.
Алгоритм проведения операции по диагностике правильности меток:
- Снимается верхняя крышка-защита ремня.
- Скоростная коробка переключается на 4-ю.
- Автомобиль толкается вперед до совпадения метки риски вала с разметкой крышки (нижней).
- Теперь надо будет заглянуть под капот.
- Здесь найти картер сцепления, вынуть из него резиновый запор, закрывающий доступ к отверстию, через которое хорошо просматривается метка на маховике.
Почему сползает ремень ГРМ.
Причина может быть как одна, так и несколько в совокупности. Рассмотрим их по порядку.
1. Может быть виноват сам ремень, вернее, допустивший брак производитель. Ремень, имеющий разную жесткость по ширине, начинает плыть в сторону меньшей жесткости практически сразу после установки. Диагностика в этом случае простая, снимаем, переворачиваем другой стороной, устанавливаем и если начинает ползти в другую сторону, то виновник найден. Такой ремень однозначно в утиль. Справедливости стоит отметить – сейчас такое встречается гораздо реже. Совет: всегда держите в багажнике в запасе ремни ГРМ и генератора.
2. Износ подшипников водяного насоса (помпы). При снятом ремне покачайте зубчатый шкив. Люфт подшипников недопустим, поэтому меняем, не раздумывая, все равно скоро потечет. Если проблемы начались после замены насоса, то может быть, при установке новой детали, плохо зачистили от старой прокладки привалочную поверхность блока и корпус помпы стал с перекосом. Бывает еще, что сама помпа изготовлена «криво», ну был токарь не в духе.
3. Наиболее распространенной причиной является изгиб шпильки крепления натяжного ролика, при неквалифицированной замене. «По букварю» момент затяжки гайки эксцентрика ролика составляет всего 4,2 кгс/м, а если затянуть «от души», то шпилька м10 может слегка подогнуться, а даже 0,1 мм смещения будет вполне достаточно для сползания ремня в сторону. Выправить шпильку практически нереально. Как вариант можно попробовать вывернуть ее из блока и ввернуть другой стороной. У меня такой вариант проходил. Но есть способ лучше. Описан в журнале «За рулем». Картинки оттуда же.
Схема привода ГРМ
Из жестяной пивной банки вырезаются регулировочные шайбы, по размеру дистанционного кольца устанавливаемого между блоком и эксцентриком натяжного ролика. Перерезаются пополам в виде полумесяца, для более тонкой, или сгибаются и складываются для более толстой.
Схема установки регулировочных шайб.
После чего устанавливаются согласно схеме. Ближе к центру блока (1), если ремень сползает к двигателю, ближе к краю (2) если ремень ползет наружу. При установке, чтобы шайбы не падали, рекомендую клеить их герметиком.
Установка регулировочной шайбы
Толщина набора подбирается экспериментально. Метод простой и очень эффективный.
4. Кстати, виновником зачастую, может быть и натяжной ролик. Сейчас они изготавливаются на однорядном шарикоподшипнике, да и опорная поверхность для ремня зачастую бывает далека от идеальной (конусность, овальность и даже ступенчатость). Поэтому к выбору ролика следует подходить максимально придирчиво и внимательно. Люфт подшипника должен быть минимальным, рабочая поверхность, хотя бы «на глаз», должна гладкой и ровной. Перед установкой стоит не полениться и проверить в подшипнике наличие смазки. Как аккуратно вскрыть подшипник, сколько добавить смазки и собрать его обратно описано здесь. Очень часто на этом сильно «экономят».
5. Немного повторюсь. Может быть несколько неявных, практически незаметных причинок, которые по одной и определить-то трудно, но в сумме они вполне справляются со сдвигом ремня в сторону. И вот здесь регулировочные шайбы станут просто панацеей.
Признаки, что ремень ГРМ пришел в негодность
Все мастера на СТО определяют износ детали по нескольким
характерным симптомам. Рассмотрим признаки растянутого ремня ГРМ более
подробно.
Возраст
Выше было написано, что ресурс привода определяется
возрастом (пробегом автомобиля).
Резиновое
изделие в ходе работы испытывает большие нагрузки, поэтому неудивительно, что
изнашивается и растягивается. Еще быстрее оно приходит в негодность, если на
него попадает масло или другие технические жидкости.
К тому же, имеет значение и возраст самого изделия —
использовать можно ремни, которым не больше 5 лет. Иначе они теряют свою мягкость,
дубеют и трескаются, независимо от проделанных машиной километров. Получается,
что даже если водители редко ездят — мягкий привод ГРМ все равно изнашивается со
временем.
Из этого следует, что в первую очередь надо
проверить состояние детали и определить время эксплуатации. Наличие трещин и
потертостей на детали однозначно укажут на необходимость замены.

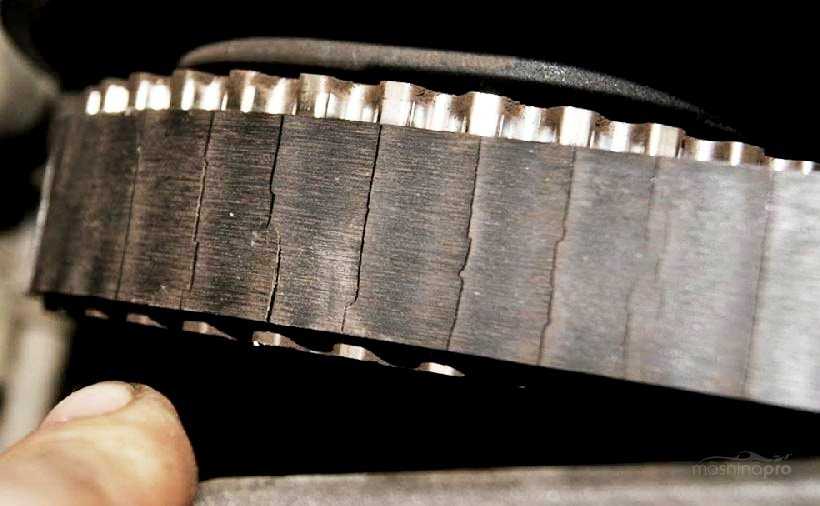

Ремень ГРМ с трещинами
Трещины на ремне ГРМ
Падение мощностей двигателя
Порядком потрепанный или ослабленный ремень ГРМ не в
состоянии синхронизовать работу зажигания. По этой причине процесс нарушается —
топливная смесь воспламеняется не в свое время. Из-за этого осложняется запуск,
двигатель начинает сильно вибрировать. Это не только вызывает дискомфорт от
вождения, но и грозит другими, более серьезными поломками.
Дым из выхлопной трубы
Из-за неправильной работы системы зажигания, топливо
сгорает не полностью. Часть горючего проникает в выпуск, что повышает температуру
в глушителе. В результате оплавляется и разрушается катализатор, а выхлоп
начинает сильно дымить черным нагаром. Также при этом наблюдается хлопающая
работа мотора.
Дымящий автомобиль
Дым из выхлопной трубы
Стучит мотор
Вернее сказать, что он шоркает или тикает, как часы.
И чем сильнее обороты силового агрегата, тем громче и чаще звуки. Однако они не
всегда бывают связаны с самим ремнем — нередко причиной становится
неисправность смежных узлов.
Течь из-под кожуха привода ГРМ
Масляные подтеки в зоне привода ГРМ — еще один
характерный симптом описанной проблемы. Тут это уже не следствие, а причина
износа. На резину однозначно попадет масло, а это выведет деталь из строя.
Поэтому, если заметили течь, ремень нужно проверять и в 90% случаях, менять.
Износ ремня ГРМ
Как и говорилось выше, износ удастся определить на
глаз. Надо вывесить одно из колес, вытащить свечи зажигания, после чего начать
медленно прокручивать коленвал и осматривать ремень. Любые признаки износа —
трещины, разлохмачивания — повод для осуществления замены.
Подробнее о том, что можно выяснить при визуальном
осмотре:
- надрывы и разлохмаченность (выступающие
нити) — ремень ослаблен; - большое количество трещин, мелких и
больших — указывают на старение изделия; - истирание между зубьями — неправильно проведено
натяжение; - сильные потертости на торце — привод
перекошен, нужно отрегулировать.

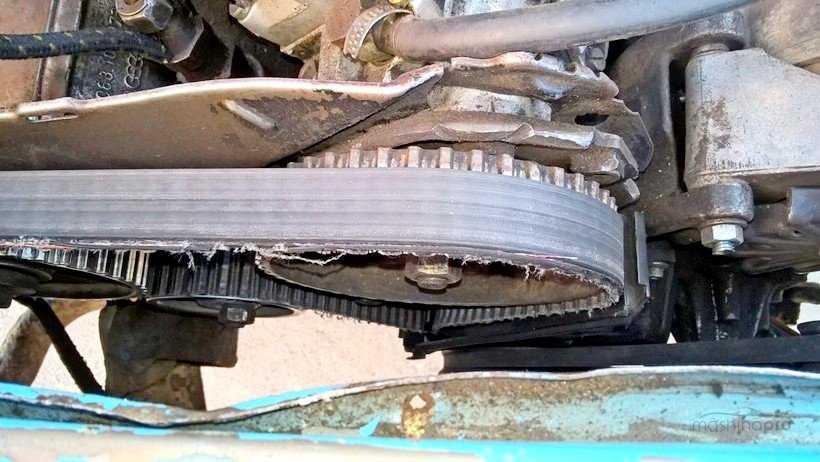

Разлахмоченный ремень ГРМ
Разлохмоченый ремень ГРМ
А еще можно послушать, как работает привод. Если
ремень свистит, то это укажет на его перетянутость или недотянутость.
Необходима срочная регулировка во избежание скорого обрыва.
Стартер крутит в холостую
Это означает, что двигатель не получается завести.
Уже ситуация вышла боком, и поздно махать кулаками. Сам по себе стартер
крутится бодро, но мотор не хочет запускаться, так как нет реакции. Данный
признак означает потерю компрессии, что вызывается разрушением агрегата. Что
делать — единственный вариант, окончательно убедиться в неисправности, а затем
отправить ДВС на свалку и купить новый. Можно, конечно, попытаться
отремонтировать движок, но целесообразнее приобрести контрактный агрегат в
хорошем состоянии.
Выше были представлены все известные симптомы
растянутого ремня ГРМ.
Советы и рекомендации
На автомобилях с ремнем ГРМ настоятельно не рекомендуется ограничиваться только заменой одного ремня. Параллельно следует устанавливать и новые ролики. Игнорирование данного правила может привести к последующему заклиниванию роликов и обрыву нового ремня ГРМ.
Также после установки на старые ролики возможно проскальзывание нового ремня и его ускоренный износ. Даже если двигатель нормально запускается, можно столкнуться с заметно повышенным шумом во время работы ДВС.
Еще добавим, что конструктивно ремень ГРМ может приводить в действие и помпу (водяной насос системы охлаждения). Во время замены следует отдельно проверять состояние данного элемента, а также менять помпу строго по регламенту. Если произойдет заклинивание водяного насоса, тогда ремень также может оборвать.
Также частой ситуацией, когда после замены цепи ГРМ не заводится двигатель или неполадки возникли после установки ремня ГРМ, является необходимость проверки ДПКВ и ДПРВ. В этом случае все метки могут быть выставлены правильно, горючее подается в цилиндры, но искры может не быть, на приборной панели горит «чек» и т.д.
Это говорит о том, что во время проведения работ могла быть повреждена фишка-контакт на какой-либо датчик. Для точного определения причины двигатель можно просканировать на наличие ошибок при помощи специального сканера OBD2.
Во время подбора ремней и роликов необходимо устанавливать высококачественные аналоги или оригинальные детали. Приобретать запчасти можно как готовым установочным комплектом, так и по отдельности. Помните, в продаже могут встречаться низкосортные подделки готовых установочных комплектов ГРМ известных фирм Gates, Inna и т.п.
Напоследок отметим, что замена привода механизма газораспределения справедливо считается ответственной процедурой. Неправильная установка может привести к поломкам ДВС или нестабильной работе силового агрегата. Если вы не уверены в своих силах, тогда лучше доверить выполнение указанной процедуры опытным специалистам в автосервисе.
Отсутствующий защитный кожух
Защита ремня от внешних воздействий осуществляется при помощи кожуха. В большинстве случаев эта пластиковая деталь после многократных ремонтов или ДТП теряется или ломается при разборе механизма ГРМ неквалифицированными мастерами. В итоге механизм оказывается открытым для воды, пыли и грязи. Со временем на роликах образуются наросты, которые нарушают плотность контакта ремня и ослабляют его зацепление. Пыль также попадает в подшипники, работает как абразив и истирает их и зубья ремня. В итоге закисающие подшипники увеличивают нагрузку, и ремень может проскочить через зубья или оборваться.
Методы устранения поломки
Теперь перечислим методы устранения указанных причин. Пойдем в том же порядке.
- Натяжка ремня. Для начала необходимо проверить уровень натяжки и сравнить его с тем, который рекомендует изготовитель автомобиля (обычно указывается в технической документации к машине, также можно найти в интернете). Если это значение выше, чем рекомендованное, то необходимо ослабить натяжение. Делается это с помощью динамометрического ключа. Если у вас его нет, то лучше обратиться в автосервис. В крайнем случае можно выполнять эту процедуру “на глаз”, но при первой возможности воспользоваться указанными приборами. Также для этого можно использовать обычный динамометр и обычный ключ.
- Некачественный ремень. Если на двух краях ремня разная жесткость, то будет возникать ситуация, когда ролик ГРМ жрет ремень с более мягкой стороны. Проверить это можно путем замены его правой и левой стороны. Если после замены вторая сторона не будет изнашиваться, значит, виноват именно ремень. Выход тут один, и заключается он в покупке и установки новой, более качественной, детали.
- Износ подшипников помпы. Для диагностики этой проблемы необходимо демонтировать ремень и проверить наличие люфта на зубчатом шкиве. Если люфт есть, значит, необходимо провести замену детали. Ремонту подшипники не подлежат.
- Помпа установлена криво. Такая ситуация возможна, если при предыдущей замене плохо почистили прилегающую поверхность, и на ней остались мелкие частички старой прокладки и/или кусочки грязи, но если так и случилось, то скорее всего вы это поймете по проявившийся течи после заливки антифриза и запуска двигателя. При установке новой помпы (или даже старой, если она исправна) обязательно следует тщательно очистить обе поверхности (в том числе посадочные места под болты), как на самой помпе, так и на корпусе двигателя и установить новую прокладку. В некоторых случаях вместо прокладки под помпу закладывают герметик.
- Проблемы с роликом. Необходимо выполнить ревизию ролика. У него должен быть минимальный люфт и ровная рабочая поверхность. Для проверки можно воспользоваться линейкой или другим аналогичным предметом необходимой ширины. Еще имеет смысл проверить наличие в подшипнике смазки. При ее малом количестве следует добавить ее. Если ролик некачественный, то его необходимо обязательно заменить. Ремонтировать подшипник, а тем более поверхность ролика практически невозможно.
-
Повреждение резьбы шпильки. Для исправления такой ситуации возможны два варианта. Самый простой заключается в использовании мечика с соответствующим диаметром для протачивания внутренней резьбы и/или плашки для протачивания аналогичной резьбы на шпильке. Другой вариант более трудозатратный и заключается в полном демонтаже блока с целью восстановления указанной резьбы. Этот метод используется если по каким-либо причинам невозможно применить мечик.
Установка шайб под ролик
- Изгиб шпильки ролика. Механически исправить шпильку практически нереально. Иногда (но не во всех случаях, и зависит это от степени кривизны шпильки и места ее искривления) можно попробовать вывернуть шпильку и ввернуть ее обратно, но другой стороной. Если искривление небольшое, то такое решение может увенчаться успехом. Однако в большинстве случаев пользуются регулировочными шайбами. Рассмотрим этот пункт отдельно, поскольку большинство автолюбителей считает этот метод настоящей панацеей в случае, если съедает ремень ГРМ со стороны двигателя или с противоположной стороны.
Как натянуть, подтянуть или ослабить приводной ремень
Если причиной свиста, визга или скрипа стал действительно ремень, который ослаб и в результате чего проскальзывает на шкивах, и если ремень не имеет ни каких признаков износа или повреждений, то чтобы убрать посторонний звук необходимо просто подтянуть этот ремень.
На том же примере ремня генераторы это делается с помощью регулировочного специального болта (на современных автомобилях) или с помощью регулировочной планки (на более старых машинах).
Например, чтобы подтянуть ремень генератора на современном автомобиле необходимо сделать следующее:
— Ослабить немного крепежные болты генератора (верхнее и нижнее крепление).
— Повернуть регулировочный болт в сторону хода по часовой стрелке, отводя тем самым генератор от блока двигателя и сразу проверить уровень натяжки ремня.
— Затем, затенуть гайки крепежных элементов генератора.
Обратите ваше внимание, что в некоторых системах автомобиля процесс натяжки приводных ремней слишком трудоемкий и требует применения специального инструмента.
Внимание. На рынке, а также во многих автомобилях в настоящий момент получили распространение поликлиновые эластичные ремни нового поколения
Например, одним из известных мировых производителей подобных ремней на данный момент является компания «Elast». Их продукция зарекомендовала себя сегодня лучшим образом. Данная компания является официальным поставщиком для многих автозаводов. Эластичные поликлиновые ремни не требуют натяжки, подтягивания и т.п. манипуляций. Благодаря своей конструкции и материалу такие ремни не растягиваются. Как правило, такие приводные ремни служат долго, примерно на 120 тыс. километров пробега.
Но для его (их) первоначальной натяжки необходим специальный инструмент.
Во многих автомобилях для этого также применяются специальные натяжные ролики ремня, что избавляет водителей от постоянного подтягивания этих ремней. Единственный недостаток такой конструкции, как правило, это то, что при замене приводных ремней необходимо также менять и сам натяжной ролик, так как его повторное использование вместе с новым ремнем невозможно.
