Проверка работы электровентиляторов охлаждения

Когда не включается вентилятор, при перегреве двигателя, самым простым способом проверить его работу можно: отсоединив разъемы от температурного датчика (он находится в нижней части радиатора) и замкнув их между собой. При прямом подключении вентиляторы должны заработать. Это говорит о том, что необходимо поменять термодатчик. Если вентиляторы не заработали – проверьте целостность предохранителя и реле включения.

Проверка и замена термостата

В случае если есть подозрение, что вышел из строя термостат, можно убедиться в этом, сняв его с автомобиля и проверив его работу. Термостат находится на задней крышке водяной помпы.

Снятие:

  • слейте жидкость из радиатора;
  • снимаем крышку термостата, отворачивая два болта ее крепления;
  • вытаскиваем кольцо уплотнения;
  • вытаскиваем термостат;

Проверка:

Положите термостат в емкость с холодной водой и при помощи любого источника, нагрейте воду. При закипании воды, клапан термостата должен изменить свое положение (открыться). Если этого не произошло, необходимо произвести его замену.

Устанавливаем терморегулятор в обратном порядке.

Еще одной возможной неисправностью может являться выход из строя водяного насоса

Поскольку ремонт этого элемента системы на Фольксваген Пассат серии В3 не предусмотрен, потребуется замена всего узла целиком.

Снятие помпы произведите в следующем порядке:

  • отсоедините провода от аккумулятора;
  • слейте жидкость из системы;
  • открутите крепление генератора и снимите его;
  • снимите приводной ремень;
  • открутите крепление и снимите гидроусилитель руля;
  • отверните шкив и снимите его с привода помпы;
  • снимите патрубки с помпы, ослабив хомуты;
  • отверните гайку и вытащите болт, который крепит нижнюю крышку привода;
  • снимите водяной насос, открутив болты крепления;
  • выньте уплотнительное кольцо и прокладку;

Установка производится в обратном порядке.

Каждому владельцу автомобиля необходимо следить за температурой охлаждающей жидкости. Поскольку в случае перегрева силового агрегата, его узлам и механизмам может быть нанесен непоправимый ущерб. Что в свою очередь приведет к дорогостоящему ремонту.

Замена ремня ГРМ Volkswagen Passat

Замена ремня ГРМ

Соблюдать состояние ремня газораспределительного механизма действительно необходимо, так как в противном случае можно спровоцировать серьезную поломку двигателя, если не обратить внимания на систему вовремя.

В среднем ресурс ремня ГРМ от 60 до 75 тыс. км, при этом каждые 40 тыс. км. Необходимо делать диагностику ремня на прочность, и натянутость. При наличии заломов, трещин, перегибов, надрывов и перетянутости – срочно заменить ремень на новый.

Инструменты

Произвести замену в гаражных условиях реально, для этого необходимо лишь наличие определенных инструментов:

  1. Набор головок.
  2. Трещотка.
  3. Набор отверток.
  4. Набор ключей (накидные, гаечные).
  5. Ветошь.

Замена ремня ГРМ

Самостоятельная замена ремня ГРМ занимает в среднем несколько часов, в зависимости от уровня подготовки и наличия необходимых деталей.

  1. Установить автомобиль на подъемник или смотровую яму.
  2. Демонтировать защиту двигателя автомобиля.
  3. Демонтировать передний бампер.
  4. Демонтировать усилитель переднего бампера.
  5. Перевести переднюю панель в сервисное положение. Для этого необходимо снять крепления панели и отвести её на 11 см. вперед.
  6. После этого открывается доступ к механизму, который расположен в передней кузовной части автомобиля.
  7. Демонтировать вискомуфту, приводной ремень, крышки ремня ГРМ. Для демонтажа вискомуфты, необходимо использовать фиксатор в виде раздвижной вилки.
  8. Установить газораспределительный механизм в положение, которое соответствует верхней мертвой точке двигателя по меткам и шестерне распределительного вала.
  9. Демонтировать шкив коленчатого вала.
  10. Извлечь крышку и ремень газораспределительного механизма.
  11. Осмотреть места установки сальников коленчатого и распределительного валов.
  12. Осмотреть головки блока цилиндров на момент утечки масла.
  13. Очистить местность, в котором находится ремень газораспределительного механизма.
  14. Демонтировать помпу системы охлаждения. Заменить её на новую. Помпу системы охлаждения необходимо менять при каждой замене ремня ГРМ.
  15. Установить новые детали.
  16. Установить крышку ремня газораспределительного механизма и шкив коленчатого вала.
  17. Установить переднюю панель в исходное положение.
  18. Установить остальные детали (усилитель бампера и бампер) в изначальное положение в порядке, обратном снятию.

Нет необходимости посещать сервисные центры для замены ремня ГРМ, можно заменить и в гаражных условиях, стоит внимательно отнестись к установке ремня по меткам, так как при неправильном монтаже можно спровоцировать серьезную поломку двигателя.

Как проверить состояние ремня ГРМ

Для проверки состояния ремня ГРМ необходимо открутить верхнюю пластинку крышки двигателя и отвернуть её вбок. Ощутить изношенный ремень в момент эксплуатации автомобиля невозможно.

Добравшись до ремня, необходимо проверить его на степень натяжения. Для этого необходимо его прокрутить вокруг оси на 90 градусов. Если ремень выдерживает данную нагрузку – натяжение в порядке.

При перетянутом ремне водяной насос может перестать работать стабильно и также ремень может соскочить с зубцов и повредит газоснабдительные фазы. При обнаружении данных симптомов необходимо крепко затянуть ремень и ехать на СТО для замены данной детали.

Об автомобиле

Впервые эту модель автомобиля потребители увидели в начале 1988 года. Первые образцы были с кузовом седан, несколько позже свет увидел универсал. Потребители хорошо приняли эту модель, которая в процессе производства комплектовалась несколькими модификациями двигателей, выглядела по-современному как внутри, так и внешне. Комплектацию покупатель мог выбрать на любой вкус, предлагались варианты CL, GL, GT, GLX.

Volkswagen Passat B3

Первая из них была самой простой, не имела даже тахометра, вместо которого монтировали часы. В дальнейшем появился гидравлический усилитель в рулевом управлении, который с 1991 года стал обязательным элементом для всех модификаций. А также на «люксовых» модификациях появились электрические стеклоподъёмники, бортовой компьютер.

Устанавливаемые моторы

Для комплектации машины предлагалось несколько вариантов моторов, работающих на бензине, дизельном топливе. Их рабочий объём был от 1600 до 2800 см 3. С 1991 года появилась ещё одна версия, которая представляла собой турбодизель рабочим объёмом 1800 см 3. Моторы работали с пятиступенчатой механикой или четырёхступенчатым автоматом. Потенциальный покупатель мог выбрать автомобиль с приводом на передние колёса или модификацию с приводом на все колёса.

Силовые агрегаты в системе питания могут иметь:

  1. Карбюратор.
  2. Полуавтоматический карбюратор.
  3. Моноинжектор.
  4. Систему распределённого впрыска.

Моторы этой модели автомобиля считаются неприхотливыми, надёжными. В приводе механизма ГРМ в большинстве моторов применяют зубчатый ремень, но двигатель модели ААА (VR6) имеет в ГБЦ цепь.

8 клапанные

На Пассатах третьего поколения устанавливали более десяти моделей моторов. При правильном и своевременном техническом обслуживании, использовании качественных расходных материалов, пробег может быть более 300 тыс. км.

Двигатели, у которых ГБЦ имеет 8 клапанов:

  1. Карбюраторный мотор RF с рабочим объёмом 1600 см 3.
  2. EZ/ABN также карбюраторный объёмом 1600 см 3.
  3. Моновпрысковый движок RP объёмом 1800 см 3.
  4. Моновпрысковый мотор ABS с тем же рабочим объёмом.
  5. Модель AAM с моновпрыском.

Эти силовые агрегаты имеют катализатор в системе вывода отработанных газов. Технические характеристики моторов не позволяют автомобилям достигать высоких динамических показателей. В них имеется встроенная система самодиагностики.

Двигатель RP

Инжекторные моторы, имеющие распределённый впрыск в системе питания:

  1. PF установлен впрыск Digifant, рабочий объём 1800 см 3, мощность 107 лошадок.
  2. PB с тем же впрыском, мощностью 112 л.с.
  3. 2E с тем же впрыском. Мощностью 115 лошадок.
  4. ADY, AGG, впрыск Simos, мощность 115 лошадиных сил.

Специалисты отмечают хорошую ремонтопригодность двигателей. К проблемам, которые наиболее часто случаются с этими моторами, относят повреждение прокладки из резины между инжектором и коллектором, выход из строя датчика холостого хода, позиционера в дроссельной заслонке. Обрыв приводного ремня не приводит к повреждениям клапанного механизма.

16 клапанные

На Пассатах третьего поколения 16 клапанов в ГБЦ имеет двигатель KR, рабочим объёмом 1800 см 3, впрыск механический K-Jetronic, развивает мощность 136 л.с. к шестнадцатиклапанникам также относят модель 9А, развивающая 136 л.с. Впрыск на этом моторе KE-Motronic, работает на 95 бензине, имеет катализатор в системе отвода отработанных газов. Считаются более капризными, сложными в ремонте, обслуживании. Чтобы обеспечить необходимое давление топлива в системе питания устанавливают два электрических бензонасоса.

Почему слетает ремень на Passat B5

Ремень связывает два вала, от его вращения зависит также работа помпы ОЖ (охлаждающей жидкости). Деталь может перескакивать на один-несколько зубьев или слезать со шкивов вообще. Соскальзывание водители наблюдают после плановой замены старого ремня, который выработал свой ресурс.

Причины, почему слетает приводной ремень двигателя:

  • Качество изделия. На неоригинальных деталях резина в определенных местах растягивается по-разному, бывает также различной жесткости по ширине. Ремень перекашивается, в итоге слетает.
  • Помпа ОЖ. Люфт вала насоса – «заскок помпы» – тоже ведет к соскальзыванию ремня ГРМ. Так бывает, когда поставили новую помпу, а привалочную зону поверхности блока плохо очистили от старой прокладки. Насос становится на место с перекосом: ремень утягивает в сторону.
  • Натяжной ролик (НТЖ). Если он изначально кривой, то двигает резиновое кольцо вбок, тогда кромки ремня изнашиваются, деталь сползает. Другая распространенная причина – изгиб шпильки фиксации. Это случается при замене ролика, когда сильно затягивают гайку эксцентрика. Шпилька подгибается, что сказывается на ролике и в конечном счете на ремне.

Ремень может слететь и по причине люфта в натяжном ролике.

Замена ремня ГРМ

К сожалению, нередки случаи непредвиденного износа ремня ГРМ. Происходит подобное в связи с тем, что он с течением времени изнашивается, что приводит к его неисправности. Если вовремя не осуществить замену ремня, эксплуатация транспортного средства в скором времени станет невозможной. К тому же, возникнут куда более серьезные поломки, исправление которых потребует дополнительных финансовых затрат.

Стоит отметить, что замена ГРМ в случае с автомобилем Пассат – процесс сложный, но вполне выполнимый своими руками. Основная сложность заключается в том, что потребуется разобрать переднюю часть автомобиля, чтобы добраться до механизма.

Процедура замены на моторе RP

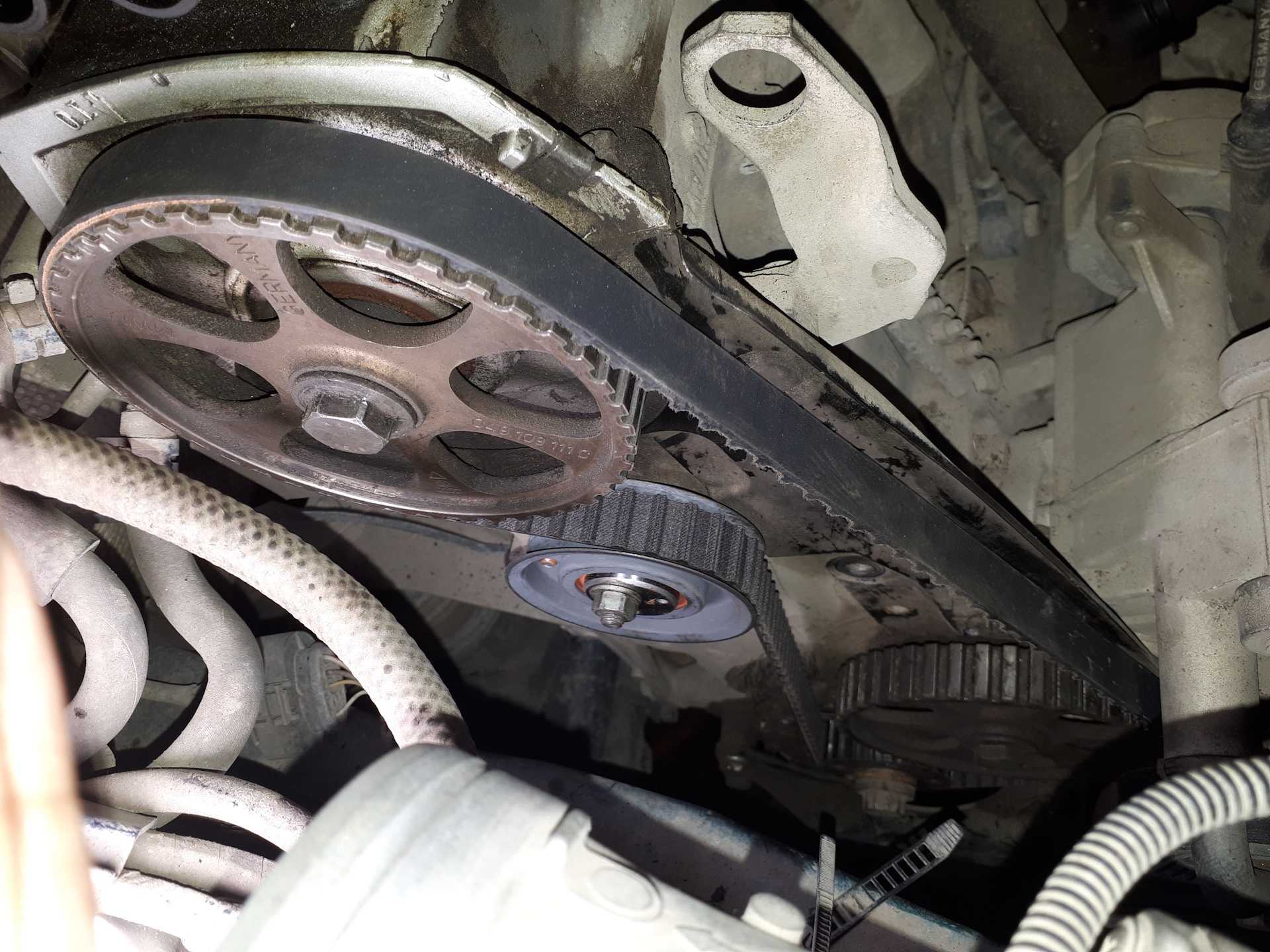

Ремень ГРМ привода клапанного механизма на двигателе RP Пассата третьего поколения требует периодической замены. Многие владельцы не рискуют самостоятельно выполнить такую операцию, но самостоятельная замена не представляет собой сложной процедуры, вполне под силу водителю.

Схема ГРМ

Специального оборудования, инструмента искать не приходится.

Приобретаются необходимые запасные части:

  1. Зубчатый ремень.
  2. Натяжной ролик.
  3. Автомобильный домкрат.
  4. Подставку под кузов автомобиля.
  5. Противооткатные башмаки.
  6. Набор гаечных ключей.

Проведению замены ремня в моторном отсеке мешает корпус воздушного фильтра, его необходимо демонтировать, после этого места будет вполне достаточно. После этого на правом переднем колесе ослабляют колёсные болты, приподнимают кузов домкратом, устанавливают подставку. Под задние колёса следует установить башмаки, чтобы исключить откат машины, снимают переднее колесо со ступицы.

Основной порядок действий

  • Снимают верхний пластиковый защитный корпус механизма ГРМ.
  • Следующим шагом будет установка поршня первого цилиндра в верхнюю мёртвую точку, должны совпадать три метки.
  • Убедившись в правильности установки меток, снимают оставшийся защитный корпус. Для удобства дальнейшей работы можно маркером пометить расположение шестерён коленвала и распредвала.
  • Подошла очередь для снятия шкивов коленвала, они крепятся четырьмя болтами. Отворачивают их шестигранником на «6». Коленвал от проворачивания необходимо застопорить.
  • Ключом на «15» отворачивают болт натяжного ролика, ослабляют натяжение зубчатого ремня, снимают его с двигателя.
    Далее демонтируют ролик натяжного устройства.

Установку новых деталей привода механизма ГРМ выполняют в обратной последовательности, но перед этим следует убедиться в правильности установки меток. По окончании работы поворачивают на два оборота коленвал, чтобы проверить совпадение меток. Поворачивать коленвал для установки или проверки меток, можно ключом за болт на шкиве.

Установочные метки

На этом моторе имеются метки ГРМ Фольксваген Пассат В3 для правильной установки фаз газораспределения.

Первой проверяют метку на шкиве коленвала и блоке цилиндров. На шкиве имеется риска, которая должна совпадать со стрелкой на защитном корпусе привода ГРМ.

Метка шкива коленвала

Метка шкива коленвала и промежуточного вала

Вторую метку можно увидеть при снятии резиновой заглушки на корпусе механизма сцепления. Метка на маховике должна совпадать с выступом на корпусе механизма сцепления.

Метка маховика

 Ещё одна метка имеется на шестерне распредвала. На более новых моторах её располагают с внешней стороны, на старых моделях она находится с внутренней стороны, должна совпадать с плоскостью головки блока цилиндров. И также правильность установки меток можно проверить по расположению бегунка распределителя зажигания. Для этого снимают его крышку, средина бегунка должна располагаться напротив риски корпуса распределителя зажигания.

Метки распредвала

Только при совпадении всех установочных меток можно быть уверенным, что фазы газораспределения выставлены правильно.

Основной процесс

Ниже представлена последовательность действий, которые потребуется выполнить для осуществления замены поврежденного ремня ГРМ:

  • Сначала нужно отключить мотор и отсоединить клеммы от аккумулятора. Это необходимо для обеспечения безопасности при выполнении последующих работ.
  • Далее потребуется демонтировать решетку радиатора. Сделать это можно с помощью специальных инструментов, которые позволят открутить винты и отсоединить защелки. Также одновременно с радиатором нужно будет снять ручку открывания капота и его замок.
  • Когда перечисленные выше работы будут выполнены, можно приступать к демонтажу бампера. Он крепится к автомобилю четырьмя винтами, которые нужно будет открутить. Также после того, как бампер будет снят, потребуется открутить еще несколько винтов, чтобы снять фары.
  • Посредством демонтажа винтов потребуется снять усилители бампера.
  • После этого нужно будет отключить датчики кондиционера и демонтировать сам кондиционер.
  • Следующим шагом станет удаление «телевизора» для того, чтобы полностью открыть доступ к механизму ГРМ.
  • Когда передняя часть автомобиля будет разобрана, потребуется соединить метки ГРМ двух валов и впоследствии демонтировать элементы. Выполнение этого шага необходимо, чтобы впоследствии удалось без проблем осуществить обратную сборку.

Затем следует приступить к удалению натяжного устройства. Чтобы это сделать, потребуется сначала снять пластиковую защиту механизма, а затем отщелкнуть клипсы, которые находятся по бокам крышки.

Окончательными действиями станут извлечение неисправного ремня и замена его на новый. Также при проведении замены рекомендуется проверить натяжные ролики, так как они тоже могут быть подвергнуты деформации

И, если вовремя не обратить на это внимание, эксплуатация автомобиля будет затруднена

Когда замена будет выполнена, нужно обратно собрать механизм, а также переднюю часть автомобиля, установив каждый элемент на отведенное для него место. В случае монтажа валов помогут установочные метки, о которых было упомянуто ранее.

Замена ремня ГРМ на Фольксваген Пассат В3 с двигателем 9А. Инструкция как заменить ремень ГРМ на двигателе 9A VW Passat B3

В этот раз узнаем как заменить ремень ГРМ на двигателе 9A VW Passat B3.

Чтобы заменить ремень ГРМ нужно загнать автомобиль на эстакаду или яму, первое что делаем, это выворачиваем свечи. Теперь нужно отсоединить патрубки, идущие от расходомера к блоку дроссельных заслонок. Для удобства можно снять корпус воздушного фильтра, но можно обойтись без этого.

Установка меток ГРМ

Начинаем снимать «гофру» подачи теплого воздуха, понадобится так же снимать трубки вакуумной системы рециркуляции, про трубку управляющую заслонкой подачи теплого воздуха тоже не забываем. Верхняя часть пыльника ремня ГРМ тоже снимается. Двигатель нужно выставить в положение МВТ для первого цилиндра. Должны быть совмещены метки на шестерне распредвала и метки на маховике должны тоже совместиться.

Почти всегда метка на шкиве КВ– не совмещается с меткой кожуха ремня ГРМ, в этом нет ничего страшного.

Снятие навесного ремня

Ремень генератора тоже нужно снять, но полностью его снять не получится, нам помешает ремень компрессора кондиционера. Чтобы полностью снять ремень генератора понадобится опустить компрессор кондиционера, снять с его шкива ремень привода, только потом можно будет полностью снять ремень генератора. Не забываем отпустить натяжной ролик ремня ГРМ, понадобится головка на 15. Теперь перебираемся в яму, и уже от туда нужно отпустить насос гидроусилителя, после нужно снять клиновой ремень гидроусилителя, вместе с ним нужно снять клиновой ремень компрессора и помпы кондиционера.

Снятие шкивов

Начинаем снимать шкивы с помпы, они прикручены на 3 болта, откручиваем их шестигранником 6. Перед тем как начать откручивать, нужно очистить болты и обстучать.

Для того, чтобы зафиксировать КВ двигателя – понадобится обыкновенная плоская отвертка:

Сначала отучивается болт крепления шестерни к КВ, шестерня снимается вместе со шкивом. После нужно снять нижний кожух ремня ГРМ.

Установка ремня ГРМ

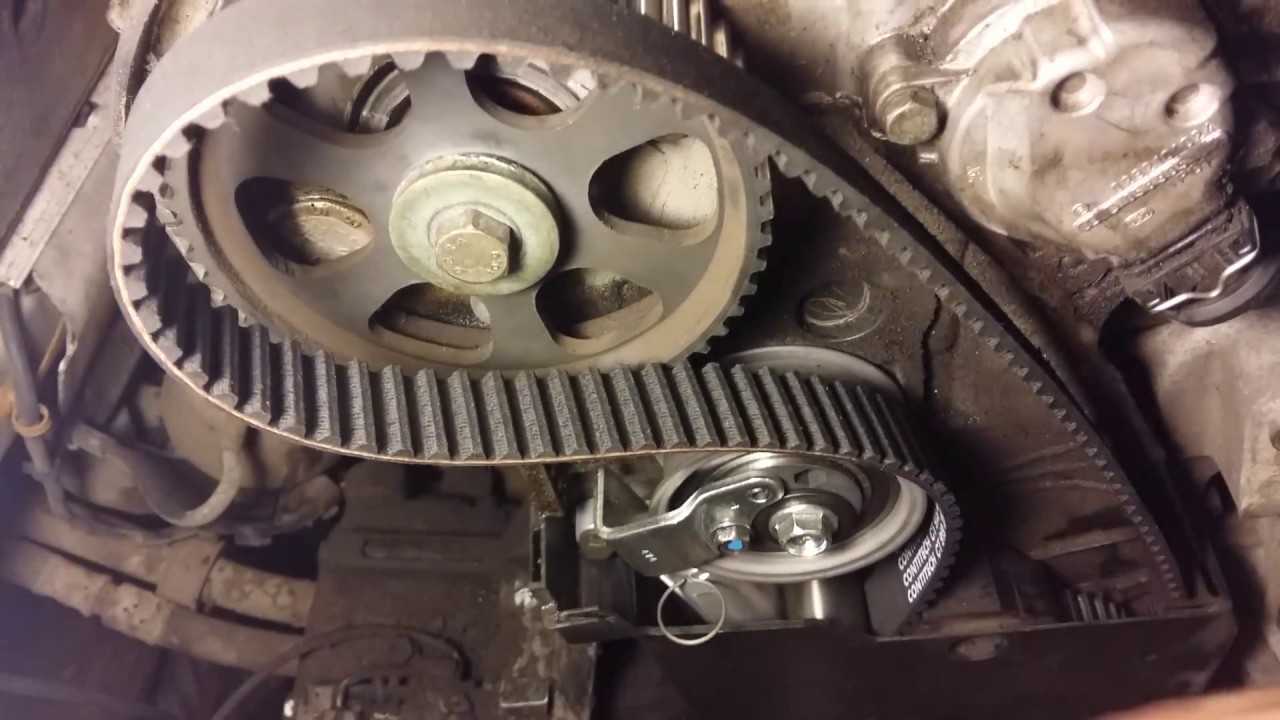

После того, как все снято ставим новый ремень. Новый ремень закладывается в нижний кожух ремня ГРМ.

После нижний кожух нужно поставить на место. Теперь начинаем устанавливать шестерню со шкивом и крепко закручиваем болт.

Ну все, теперь можно вытащить отвертку фиксатор. Желательно сразу проверить совпадение меток. Если все метки совпадают, значит можно устанавливать ремень. Как только ремень установлен, его нужно будет натянуть, это делается поворотом ролика-натяжителя. Натягиваем ремень ГРМ, поворачивая ролик-натяжитель, после ролик затягиваем. Теперь КВ проворачиваем на два оборота и проверяем метки. Не забываем прикрепить верхний кожух ремня ГРМ. Ставим на место шкивы помпы и одеваем ремень генератора, после одевается ремень помпы-компрессора кондиционера, за ним одеваем ремень гидроусилителя. Ремни нужно натянуть. Если Вы снимали корпус воздушного фильтра, ставим его на место, ставим обратно и трубки вакуумной системы. Теперь закручиваем свечи одеваем провода. Ну вот и все. А если у вас автомобиль Пассат Б3 с двигателем RP, то смотрите наглядное видео по замене ремня ГРМ своими руками.

Не нашли ответ на свой вопрос?

Инструкция по замене ремня ГРМ на Фольксваген Пассат Б3

Когда теоретическая часть изучена, можно заменять ремень своими руками. Деталь необходимо заменить одновременно с роликами независимо, в какой степени те износились.

Показательной для новичков будет замена ремня ГРМ Passat B3 2е дигифант с объемом мотора 2 литра.

Необходимые запчасти и инструменты

Стендов и специального оборудования не требуется. Покупают ремешок и натяжной ролик.

Инструменты и приспособления:

  • домкрат;
  • подставка под кузов авто (подойдет запаска или ненужный колесный диск);
  • упоры под задние колеса (противооткатные башмаки);
  • отвертки;
  • набор гаечных ключей.

Для удобства работы сначала демонтируют корпус воздушного фильтра Дигифанта. Он находится в моторном отсеке.

Машину отключают от АКБ, ставят на домкрат, под задние колеса подкладывают противооткатные башмаки, под кузов – упор.

Снятие защиты ремня

Далее снимают гофру воздуховода, ремни гидроусилителя (ГУР) руля, генератора и насоса. На снятых ремешках маркером наносят стрелку, показывающую направление вращения.

Верхнюю часть кожуха снимают, открутив 2 удерживающих болта и отщелкнув защелки. Нижний кожух автослесари откручивают головкой на «10» и шестигранным ключом на «5».

Снятие защиты ремня ГРМ Пассат Б3 демонстрирует видео:

https://youtube.com/watch?v=BH8mmvz3S1c%3F

Порядок работы

Когда подготовительные работы окончены, водители меняют элемент. Порядок такой:

  1. Поршень первого цилиндра устанавливают в верхнюю мертвую точку, чтобы совпали метки.
  2. Помечают маркером положение шестерен валов, коленчатого и распределительного.
  3. Шестигранником на «6» отворачивают 4 крепежа шкивов КВ. «Колено» застопоривают, чтобы не проворачивалось. Для этого нужно включить пятую передачу, затянуть ручник, помощник должен надавить на педаль тормоза. Другой способ — вытаскивают заглушку в зоне вращения маховика и через отверстие застопоривают вал, вставив мощную отвертку или монтировку.
  4. Ключом с головкой на «15» откручивают болт натяжного ролика, сначала ослабляют, затем снимают деталь с двигателя.
  5. Демонтируют ролик натяжного устройства, ставят новый.
  6. Проверяют, как установлены метки.

Дальше всю работу ведут в обратном порядке. Когда машина собрана, проворачивают за болт на шкиве КВ на два полных оборота, еще раз проверяют совпадение рисок. Как поменять ремень ГРМ, показано на видео:

https://youtube.com/watch?v=kXaaMSauqrY%3F

Порядок замены ремешков газораспределительного механизма применим и к другим модификациям Пассат Б3 – Драйв 2 и Моно — для 1.8-литровых двигателей с инжекторами.

Регулировка натяжения ремня

Оптимально натянутый ремень проворачивается на 90° от усилия руки в 1,5-2,0 кг. Пальцы нужно положить на ременную ленту между шкивами валов (распределительного и коленчатого).

Если деталь сильно перетянута, изнашиваются подшипники водяной помпы и натяжного ролика, если слабо — зубья перескакивают, запчасть может слететь.

Как регулируют натяжение:

  1. Эксцентрически расположенную ось (эксцентрик) мотористы вращают против часовой стрелки специальным ключом или насадкой шестигранника на 7 до совмещения отверстий на штоке и корпусе натяжителя, затем фиксируют шпилькой.
  2. Поворачивают ролик в обратную сторону, измеряя зазор между толкателем натяжителя и роликом. Когда показатель составит 4 мм, фиксируют ролик и вытаскивают шпильку из натяжителя.
  3. Делают 2 оборота КВ, проверяют метки.

После установки меток и регулировки натяжения автомобиль последовательно собирают, приводят в первоначальный вид.

Снятие защиты ремня

При сроке службы в 60-90 тыс. км пробега ремень ГРМ меняют раньше из-за преждевременного износа. Трудоемкая работа требует разборки значительной части двигателя, поэтому некоторые моменты владельцам «Пассат Б5» стоит предварительно изучить отдельно.

Например, как снять кожух привода ГРМ, состоящий из трех пластиковых частей. Делают это в два этапа:

  1. Верхняя крышка служит для проверки на износ и натяжку зубчатого ремешка. Ее демонтируют, отщелкнув 2 клипсы.
  2. Нижняя (основная) и средняя части предохраняют весь узел от грязи. Детали крепятся 5-6 болтами. Для демонтажа необходимо открутить и снять шкив КВ. При этом 12-гранный болт трогать не нужно: просто вывернуть 4 винта.

Кожух демонтируют непосредственно перед снятием старого ремня.

Немного теории: устройство ГРМ

Двигатель внутреннего сгорания (ДВС) работает на бензине или дизеле. Сжигание горючего происходит в цилиндрах. После воспламенения топлива следует выброс отработанных газов в атмосферу. За процесс газораспределения отвечает ГРМ (газораспределительный механизм): впуск воздушно-топливной смеси (в бензиновых двигателях) или чистого воздуха (в дизельных), и выброс отработки.

С момента изобретения в ДВС применяют ГРМ. Автомобили технологически совершенствуются: эволюционирует и газораспределительный механизм. Его составляющие:

  1. Основные узлы: распределительный вал (РВ), ремень, клапаны.
  2. Передаточное звено — гидрокомпенсаторы, коромысла.
  3. Вспомогательные детали: пружины клапанов, маслосъемные колпачки.

РВ – главный функциональный компонент топливной системы — открывает/закрывает клапаны мотора. От правильной последовательности фаз газораспределения зависят ездовые характеристики транспорта: мощность двигателя, крутящий момент, стабильность работы силовой установки, расход горючего. РВ выглядит как ось с направленными в разные стороны кулачками. Их количество совпадает с числом впускных/выпускных клапанов, располагаются детали строго напротив друг друга. РВ крепится в постели головки блока с помощью подушек. В распредвале предусмотрено сквозное отверстие для масла, выводы идут к каналам головки блока.

ГРМ «Пассат Б5». Источник фото: https://www.youtube.com/watch?v=m4rfSqaZagM

Другие типы приводов: цепь (применяется в дизельных двигателях TSI) и шестеренчатое соединение (в «Пассат» не устанавливается). Кроме ремня, привод ГРМ «Пассат» включает: натяжной ролик,

  • успокоитель;
  • башмак;
  • гидро — или механический натяжитель (для цепных приводов);
  • шестерни.

Состоящие из стержня и головки (тарелки) клапаны нужны, чтобы открывать и закрывать впускной и выпускной каналы. Тарелка впускного элемента больше по диаметру, чтобы в камеры поступал больший заряд горючей смеси.

В верхневальных двигателях, к которым относится «Пассат Б5», РВ расположен в головке блока цилиндров. Кулачки воздействуют на стержни клапанов через гидрокомпенсаторы или рокеры распредвала.

Сравнение популярных моделей и производителей

Сравнение моделей

При выборе соответствующей конструкции покупателю поможет составленный список, где представлены все инструменты и домкраты лучших производителей

На мировом рынке техники много конкурентов, поэтому среди лучших производителей необходимо обратить особое внимание на:

  • «Зубр».
  • Matrix.
  • STAYER.
  • Autoprofi.

Zubr 43056-2 — к основным плюсам можно отнести подкатной гидравлический домкрат с максимальной нагрузкой до 2 т.

На заметку.
Устройство позволяет быстро и плавно поднимать автомобиль в широком рабочем диапазоне высот от 85 до 330 мм для проведения ремонтных работ или технического осмотра.

Благодаря конструктивным особенностям и низкой точке подхвата инструментом удобно пользоваться в неудобных местах или ограниченном пространстве.

Несмотря на небольшой вес и компактные размеры, высокий автомобильный домкрат используется на всех легковых автомобилях и транспортных средствах более тяжелого класса (пикапы, микроавтобусы, минивэны). Домкрат до 50т имеет удобную ручку для переноски и пластиковый кейс, облегчающий транспортировку и хранение.

Matrix 50715 представляет собой гидравлический домкрат вертикального (бутылочного) типа для поднятия грузов массой до 2-х тонн. Клапан безопасности предохраняет устройство от перегрузки, не позволяя поднимать массу больше заявленной техническими характеристиками. Он предохраняет домкрат, предназначенный для авто, от поломки и продляет срок службы.

Прочный чугунный корпус окрашен антикоррозийным составом для предотвращения негативного воздействия окружающей среды и появления ржавчины.

Шток из шлифованной и полированной закаленной стали обеспечивает плавный подъем и фиксацию груза на определенной высоте, что повышает удобство использования. Небольшой вес 3.17 кг позволяет легко манипулировать инструментом, облегчает хранение и транспортировку.

STAYER 43160-6 — бутылочный гидравлический домкрат с 12 Вольт вертикального типа с максимальной массой подъема 6 т. Компактная конструкция и небольшой вес при большой грузоподъемности позволяют эффективно использовать инструмент для осмотра и ремонта автотранспорта или спецтехники, а также для перемещения грузов при проведении ремонтных или строительных работ.

На заметку.
Низкий уровень подхвата 216 мм позволяет использовать устройство в более ограниченном пространстве, по сравнению с механическими моделями. Максимальная высота подъема 413 мм предоставляет широкий спектр применения, а выдвижной резьбовой шток с широкой «пяткой» позволяет точно установить инструмент в выбранном месте. Пластиковый кейс облегчает транспортировку и хранение домкрата.

Autoprofi DT-04 — вертикальный гидравлический домкрат грузоподъемностью до 3 т и минимальной высотой подхвата 158 мм. Небольшие размеры позволяют использовать устройство не только для ремонта и обслуживания автомобиля, но и в строительной или такелажной сфере. Перепускной клапан допускает при необходимости кратковременную перегрузку на 25 %.

Благодаря двухштоковой конструкции телескопического подъемного механизма, домкрат имеет компактный размер по высоте, что облегчает его хранение в автомобиле. Широкая опорная площадка обеспечивает стабильное положение инструмента и возможность подъема груза на высоту 380 мм.

Замена ремня ГРМ на Volkswagen B3 с двигателем RP

Подготовительные работы и инструменты одинаковы для всех «Пассатов».

2 ГРМ ремня. Источник фото: https://www.drive2.ru/l/486912678120391302/

Что автовладельцы делают после обесточивания и поддомкрачивания автомобиля:

  1. Снимают верхнюю пластиковую защиту узла ГРМ.
  2. Устанавливают поршень первого цилиндра в ВМТ, проверяют совпадение меток.
  3. Демонтируют оставшийся защитный корпус.
  4. Шестигранником на «6» откручивают крепления (4 шт.) шкивов КВ.
  5. Помечают краской (маркером) расположение шестерен КВ и РВ.
  6. Застопоривают коленвал удобным приспособлением.
  7. Откручивают болт натяжного ролика, используя ключ на «15». Ослабляют натяжение ременной ленты, снимают ее.
  8. Далее ставят новую зубчатую деталь.

Мотор собирают в обратном порядке, наблюдая за расположением установочных меток. В завершение делают 2 полных оборота двигателя за 12-гранный болт и проверяют метки.

https://youtube.com/watch?v=q95jsk3L32w%3F

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
