Замена топливного фильтра газель бизнес 4216

Карбюратор вместо инжектора, и наоборот: плюсы и минусы обмена

Начнем с хорошего:

  • Экология. Установка инжектора соответствует как минимум норме Евро-2, то есть ваш автомобиль будет меньше засорять атмосферу;
  • Владелец двигателя с инжектором забывает о мучительных (и что печально – регулярных) процедурах подстройки винтов холостого хода, промывке, и прочих «прелестях» карбюратора;
  • Снижается расход топлива;
  • Вы больше не зависите от температуры окружающего воздуха;
  • Переоборудование улучшает приемистость силовой установки, особенно на низах;
  • Снижается риск вибраций и детонации, что положительно влияет на ресурс мотора.
  • Первая, и самая главная проблема – финансы. Поставить инжектор (даже своими руками) — мероприятие затратное. Требуется масса дополнительных узлов и деталей;
  • Модернизация займет несколько дней (опять же, если работать одному). Все это время вы остаетесь без автомобиля;
  • Возможно, придется перейти на более высокооктановое топливо (с более высокой стоимостью). Хотя эта проблема компенсируется снижением расхода бензина;
  • Переделка карбюратора на инжектор является внесением изменений в конструкцию транспортного средства. То есть, либо вы катаетесь на свой страх и риск, до первого поста технического контроля, либо тратите время и средства на узаконивание процедуры.

В любом случае, это возможно. Существует множество примеров успешного (как технически, так и юридически) внедрения форсунок вместо карбюратора.

Проверка с помощью манометра

Также возможна проверка работоспособности манометром. Этот способ тоже достаточно точен, если проверять бензонасос правильно. Нам понадобится специальный манометр для измерения давления в топливной сети ГАЗель 405 инжектор. Все операции можно сделать самому, помощь специалистов не нужна. В инструкции к такому манометру сказано, что его необходимо подключить к рампе форсунок и закрепить его так чтобы показания манометра было видно из салона. Когда водитель включает зажигание начинается работа манометра и он снимает показания давления, которое создает бензонасос. Нормой колебаний давления в топливной системе ГАЗель 405 инжектор от 300 до 380 кПа (кило Паскаль). После этого нужно проехаться по такому участку дороги, чтобы была включена как минимум третья передача и потом уже снова замерять. Если показания манометра не изменились, то беспокоится пока ни о чем не нужно, и чинить нужно что-то другое, а не топливный насос.

  • Садится аккумулятор honda civic



  • Форд фокус 2 рестайлинг проблемы со стартером



  • Стартер легкий старт устройство



  • Есть ли в видеорегистраторе внутренняя память



  • Как работает датчик давления в шинах тойота

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

Одним из важнейших элементов системы питания инжекторного бензинового двигателя является электрический бензонасос, который находится в топливном баке автомобиля. Топливный насос накачивает горючее в систему из бензобака, создавая определенное давление.

Специалисты по ремонту автомобилей выделяют следующие распространенные проблемы топливной системы, которые связаны с топливным насосом:

  • плохо качает бензонасос и не создает нужного давления;
  • бензонасос не качает при включении зажигания;

С учетом того, что топливный насос является электромеханическим устройством, самые популярные неисправности бензонасоса связаны как с механической, так и с электрической частью. Далее мы рассмотрим, какие признаки указывают на поломку бензонасоса и почему перестает качать бензонасос частично или полностью.

Читайте в этой статье

Общая схема

Современные двигатели во многом ориентированы на экономичную работу с привязкой к экологическим требованиям.

Поэтому, отличаются:

  1. Большим количеством всевозможных датчиков;
  2. Увеличенной длиной проводов;
  3. Электронными блоками управления подсистемами и всем силовым агрегатом;
  4. Бортовым диагностическим модулем (компьютером).


Плакат из руководства по обслуживанию ГАЗели с двигателем ЗМЗ-40522 Соответственно, что и схема проводки на Газель 405 имеет свои особенности, большинство которых касаются обеспечения правильной работы системы впрыска, часто называемой инжектором.

Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.

Помощь электроники


Правильно подключенный диагностический модуль поможет определить проблему электроники На автомобилях с двигателями ЕВРО 3 схема электропроводки на 405 Газель предусматривает диагностический модуль.

Его часто встречаемые названия в среде автомобилистов:

  • бортовой компьютер,
  • маршрутный компьютер;
  • мультитроникс (по названию производителя) т.п.

Помимо своих основных информационных функций, бортовой компьютер также способен сообщить водителю:

  • Положение шагового двигателя.
  • Обороты двигателя.
  • Коды ошибок контроллера впрыска.
  • Массовый расход воздуха.
  • Положение дроссельной заслонки.
  • Значение бортового напряжения.

Масса автомобиля


Обилие проводов может усложнить задачу по поиску неисправного контакта. Картинка взята отсюда. Давайте рассмотрим пример, когда автомобиль перестает слушаться педали газа. Автомобиль отказывается ехать, при запуске держит обороты на уровне 2000 об/мин и не дает возможности двигаться.

Маршрутный компьютер нередко сообщает в таких ситуациях, что есть ошибки:

  1. С дросселем;
  2. С датчиком коленвала;
  3. С датчиком расхода воздуха.

На примере, приведенном на видео ниже – неустойчивая работа силового агрегата.

Заводская инструкция предписывает проведение диагностики с помощью специального оборудования, в результате которой владелец методом перебора исключает тот или иной узел из «списка подозреваемых».

Фактически же причина отказа банально проста — обрыв провода массы дросселя, который будучи прикручен к шпильке выпускного коллектора, подвергается вибрации и попросту отваливается (такая неприятность случается не только с продукцией ГАЗа — см. статью оригинальная схема проводки ВАЗ 2112).

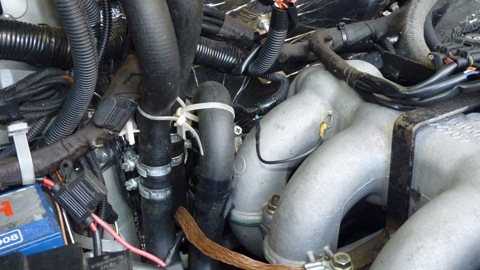

Провод с желтой изоляцией на конце — та самая «масса» дросселя. Фото принадлежит AvFoRadi.

Конструкция и особенности

Двигатель 406 (карбюраторный) работает на бензине. Он имеет 16 клапанов и 4 поршня. Впрыск регулирует встроенная электронная система.

Во время создания данного силового агрегата производитель решил выделить его и добавить особенности. Таковой можно считать расположение валов вверху цилиндрового блока. Свечи зажигания находятся по центру. За счет использования новой системы впрыска и камеры сгорания сжатие было увеличено до 9,3. Также произвели замену системы питания карбюраторного типа.

За счет некоторых манипуляций был снижен расход топлива. Однако ходили слухи, что мощность одной модели автомобиля марки «Волга» (двигатель 406 ставился и на нее) была завышена специально и искусственным путем.

Электропроводка

Это самый мозговзрывательный этап на пути от древности к современности. Особенно если у вас инжекторная проводка от Волги.

По большому счету — там не так уж все сложно. Проводка Газели и Волги различаются разъемами подключения к проводке автомобиля, длиной хвоста от блока управления до первых ответвлений к датчикам температуры воздуха и детонации, а так же местом выхода ответвления к колодке диагностике и реле. Так же есть отличия по цепям бензонасоса, обмотки возбуждения генератора и питания от АКБ.

Мы решили не портить карбюраторную проводку, отрезая от нее плоские 6-ти и 2-х контактные разъемы для перестановки на проводку от Волги. Было решено установить на проводку Газели параллельно штатным 6-ти и 4-х контактные прямоугольные колодки для подключения Волговской инжекторной проводки.

Схема подключения такая:

Нумерация разъемов условная, вид со стороны контактов разъемов инжекторной проводки Волги. Вот такой:

Разъемы Газели выглядят так:

Находим подходящие разъемы — 8-контактный разъем Мама и 4-контактный Папа с проводами достаточной длины (мы вырезали эти разъемы вместе с проводами из снятой с Волги проводки панели приборов). Колодки предохранителей мы взяли от инжекторной проводки ВАЗ. Готовим установочный жгут с проводами увеличенной длины — точная подгонка длины будет по месту.

Присоединяем в соответствии со схемой Волговские разъемы к Газелевской проводке. Аккуратность не помешает — все должно быть не только надежно, но и красиво.

Аккуратно укладываем проводку на грудине и крепим пластиковыми хомутами. К проводам, идущим к АКБ, бензонасосу и обмотке возбуждения генератора крепим соответствующие клеммы и сматываем провода в жгут изолентой.

Собственно, на этом месте переходим к замене впускного тракта. После того, как поменян впускной тракт — укладываем инжекторную проводку от Волги. Мы начинали с подключения датчиков детонации и температуры воздуха — и от них уже двигались в стороны.

Все! Работа сделана! Присоединяем колодки и клеммы куда надо…. молимся про себя… накидываем клемму на АКБ… включаем зажигание…. Вроде ничего не сгорело. Это хорошо.

Крутим стартер — машина завелась и работает!

Правда, изначально мы напутали с подключением датчиков температуры и давления масла — но потом разобрались с этим вопросом.

Так же у нас с новым инжекторным блоком управления отказался работать тахометр. После непродолжительных проверок контактов в проводке мы решили этот вопрос перестановкой провода на разъеме ЭБУ. С 43 контакта ЭБУ мы переставили провод на 38 контакт. И тахометр заработал.

Расположение топливного насоса

Бензонасос автомобиля ГАЗель с мотором 405 инжектор, как и в большинстве инжекторных автомобилей выполнен не самостоятельно, а в качестве блока, который располагается в бензобаке. В него входят:

  • топливный насос;
  • фильтр первичной очистки топлива;
  • датчик уровня топлива.

Такая компоновка позволила сэкономить место под капотом ГАЗель 405 инжектор и повысить эффективность каждого элемента блока. Так, к примеру, фильтр гораздо лучше очищает топливо, так как бензонасос располагается сразу за фильтром и втягивает бензин под давлением сквозь фильтр. Плюсы для датчика уровня топлива заключаются в том, что электрические провода, которые иду в бензобак идут вместе с проводами для насоса и тем самым облегчается его подключение. К слову, датчик уровня топлива представляет собой всего лишь поплавок на железной палочке. Качественный бензонасос является залогом хорошей работы системы подачи топлива автомобиля ГАЗель 405 инжектор: бензин должен перекачиваться в нужном машине объёме и в нужное время.

Фильтр тонкой топливной очистки

Ставится перед карбюратором на моторе и содержит в конструкции корпуса из уплотнительной втулки из резины, прокладки, фильтра их керамики или плотной бумаги, отстойника в форме стакана, пружины и крепежных деталей.

Чтобы ограничить выхлоп токсичных газов в окружающую атмосферу на автомобиле ставится система рециркуляции газов, полученных в результате отработки. Часть выхлопных газов проходит вторичное использование путем поступления из выходного отверстия в двигатель. Рециркуляция газов отработки происходит при нагреве двигателя до температуры до 40ºС на частичных перегрузках.

Фильтр тонкой топливной очистки

Ставится перед карбюратором на моторе и содержит в конструкции корпуса из уплотнительной втулки из резины, прокладки, фильтра их керамики или плотной бумаги, отстойника в форме стакана, пружины и крепежных деталей.

Чтобы ограничить выхлоп токсичных газов в окружающую атмосферу на автомобиле ставится система рециркуляции газов, полученных в результате отработки. Часть выхлопных газов проходит вторичное использование путем поступления из выходного отверстия в двигатель. Рециркуляция газов отработки происходит при нагреве двигателя до температуры до 40ºС на частичных перегрузках.

Другие причины неисправностей бензонасоса

Достаточно часто непрофессиональная установка дополнительного электрооборудования или охранных противоугонных систем приводит к тому, что питание на бензонасос пропадает по причине перепутанных контактов или других ошибок подключения.

Напоследок добавим, что бензонасос в бензобаке погружается в бензин, в котором активно охлаждается. Привычка ездить с пустым баком может быстро вывести электромотор бензонасоса из строя, так как происходит его подгорание.

Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Диагностика неисправностей, которые могут указывать на проблемы с бензонасосом. Самостоятельная проверка устройства, замер давления в топливной рампе.

Причины свиста и повышенного шума во время работы бензонасоса, перегрев насоса. Как самому провести диагностику и устранить поломку. Советы и рекомендации.

Что делать, если машина стала хуже разгоняться, не набирает скорость, есть провалы при разгоне. Почему мотор не тянет, как найти причину снижения мощности.

Как поменять бензонасос. Расположение бензонасоса, стравлиание давления в системе,откручивание топливных магистралей, снятие насоса, обратная сборка.

Установка ЗМЗ 405 вместо УМЗ 4216

Многие «Газели» и сейчас комплектуются 123-сильным ДВС УМЗ 4216. Как ни обидно, но мотор не надежен, и на него много нареканий. Часто получается так, что автовладельцы, намучавшись с УМЗ, решаются на перестановку силового агрегата.

Мотор нетрудно переставить и своими руками. Схема замены и принцип практически не отличается от схемы установки мотора ЗМЗ 406 вместо ЗМЗ 402. Как ни парадоксально, но и хваленые турбодизели «Камминз» иногда снимают и вместо них монтируют ЗМЗ 405. Cummins – в целом хороший мотор, но от российской солярки его ресурс до капитального ремонта значительно сокращается.

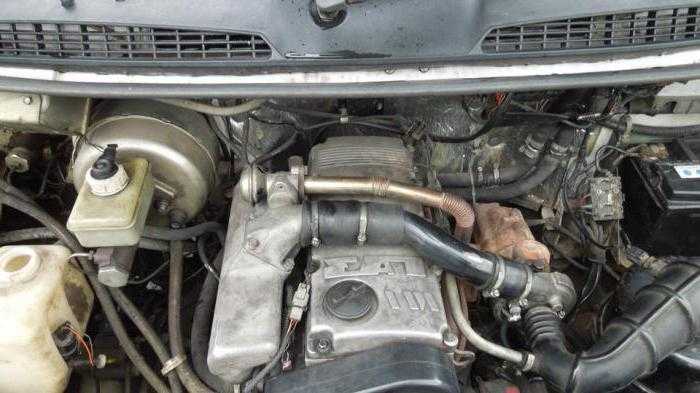

Готовый к установке на Газель мотор МЗ 405

Ремонт дизеля обходится в «копеечку» – «капиталка» 405-ого получается гораздо дешевле. К тому же, многие запасти на Заволжкий мотор можно купить б/у – по объявлениям на «Авито» продают любые запчасти, и предложений более чем достаточно.

Купил выносной бензонасос и решил пока поставить. Но вновь или наверное уже как всегда столкнулся в процессе установки с нашими (китайскими) некачественными запчастями.

Топливная система автомобиля

Система автомобиля «Газель» состоит из механизмов и устройств, взаимодействующих между собой для обеспечения хода. Она включает в себя:

  • топливный бак;
  • карбюратор;
  • фильтр грубой и точной очистки;
  • бензонасос.

Вместимость топливного бака составляет 64 литра. Отверстие для заливки располагается по левому борту и при помощи резиновой трубки соединяется с баком. На входе в отверстие, внутри стоит обратный клапан, не позволяющий вытекать топливу. Бак закрепляется хомутами и кронштейнами к лонжеронам. При установке хомутов, между ними и стенками бака делаются прокладки из картона.

Закрывается горловина пробкой. Пространство в баке над поверхностью топлива при помощи двустороннего клапана связано с атмосферой, который пропускает воздух по мере уменьшения уровня жидкости или производит сброс давления, если температура окружающего воздуха становится выше. Клапан крепится на горловине бачка и соединяется с вентиляционным штуцером с помощью пластиковой трубки. Штуцер крепится резьбовым соединением вверху бака.

Модуль топливной системы автомобилей установлен в баке, легко делается замена бензонасоса. «Газель» микроавтобус совмещает модуль с прибором показания уровня топлива. Топливная жидкость поступает из топливного бака, пропускается через фильтровальную сетку, которая устанавливается на топливном насосе.

Трубопроводы топлива выполнены из латуни. Трубки взаимодействуют с баком, фильтром-отстойником, бензонасосом, фильтром тонкой очистки. Для соединения используют накидные гайки, стяжные хомуты, конические муфты и штуцеры. Трубопровод для слива остатков топлива от карбюратора улучшает функционирование системы питания и позволяет запускать нагретый двигатель в жаркую погоду.

Алюминиевая топливная рампа нужна для передачи топливной жидкости к форсункам и крепится к входящему трубопроводу при помощи двух болтов. Штуцер из латуни соединяется с трубопроводом подачи топлива, устанавливается в передней части рампы.

Практическая реализация решения

Для повышения уровня организации процесса сгорания топлива в цилиндрах дизелей, авторы рассчитали систему-приставку в штатную топливную систему двигателя маневрового тепловоза ТЭМ-2 (рис.1) со струйным аппаратом, который производит струйно-кавитационную обработку исходного дизельного топлива.

Маневровый тепловоз ТЭМ-2

Система-приставка устанавливается между топливоподкачивающим насосом (ТПН) и топливным насосом высокого давления (ТНВД) параллельно штатному топливному трубопроводу (рис.2), и включает струйный аппарат, входной, выходной и всасывающий трубопроводы с запорными органами.

Топливо из расходного бака дизеля тепловоза забирается штатным топливоподкачивающим насосом (ТПН) и подается в струйный аппарат (СА). При высокоскоростном истечении топлива из сопла, в рабочей камере аппарата имеют место кавитационные явления, которые подвергают топливо струйно-кавитационной обработке на молекулярном уровне. После струйного аппарата обработанное топливо через фильтры поступает в топливный насос высокого давления (ТНВД), где вторично обрабатывается, после чего подаётся к форсункам и далее в камеры сгорания дизеля тепловоза. Обработанное струйно-кавитационным способом топливо более полно сгорает, что приводит к его экономии и отсутствию дыма. Кроме того, струйный аппарат позволяет готовить водно-топливную эмульсию (ВТЭ) с влажностью до 5%, например, на основе штатного топлива и водяного отстоя в топливном баке.

Кроме того, использование струйного аппарата позволяет:

Сохранять качественно-количественные характеристики (вязкость, плотность, текучесть, теплотворную способность, однородную структуру и химический состав) дизельного топлива в процессе его хранения в топливном баке, что особенно важно при длительном бездействии тепловоза;
Улучшать качественно-количественные характеристики (усреднять состав и структуру молекул) дизельного топлива перед его подачей на сжигание;
Готовить водно-топливную эмульсию с влажностью до 5,0% на основе топлива и водяного отстоя в топливном баке дизеля тепловоза;
Утилизировать в условиях тепловоза нефтесодержащие воды, топливные и масляные отходы;
Исключить образование нагара на стенках цилиндров камер сгорания дизеля при сжигании в дизеле водотопливной эмульсии;
Снизить расход топлива до 5-7%;
Снизить тепловое и газовое загрязнение атмосферы при работе тепловоза.

Топливная система дизельного двигателя ДП-1 маневрового тепловоза ТЭМ-2

Таким образом, кратчайший путь к повышению экологической чистоты дизельного железнодорожного транспорта является совершенствование топливных систем их силовых установок на основе внедрения и использования новых процессов технологического цикла топливоподготовки.


Автор статьи:

Дубровин Евгений

Порядок замены фильтрующего элемента

Перед началом работы отключают топливный подогрев при помощи гаечного ключа и отсоединяют штуцер магистрали. Открутив небольшой вентиль внизу бака, сливают бензин из сепараторной колбы. После этого отсоединяем разъем топливного подогрева в сепараторе автомобиля «Газель». Замена бензонасоса, фото которого, как и фильтра, можно посмотреть в каталоге, производится самостоятельно, без привлечения специалиста.

Окрутив резьбовую крышку, вытаскивают фильтр. Он может быть полностью или частично загрязнен. Осматривают колбу сепаратора, на дне которой можно обнаружить крупные и мелкие частички загрязнения. Для их удаления используют безворсовую салфетку и пинцет.

Новый фильтр ставится, пока не послышится легкий щелчок. В сепаратор заливается около литра приготовленной солярки для того, чтобы не возникали проблемы с прокачкой системы. Перед надеванием сепараторной крышки, новое кольцо из резины обрабатывают маслом. Это поможет легко вставить крышку с небольшим надавливанием и закрутить ее до упора.

Прокачивают топливо, процедура составляет несколько надавливаний на кнопку, пока она не перестанет поддаваться. Если предварительно в колбу не заливалась солярка, тогда надавливают несколько минут для полной прокачки. Проверяют работу заводом машины. Иногда мотор сразу работает ровно, но бывают случаи небольших перерывов до тех пор, пока не уйдет лишний воздух из системы.

В заключение нужно отметить, что ремонт и замена бензопровода и фильтра должна проводиться своевременно, слишком много тонкостей работы двигателя зависит от правильной работы этих устройств.

Источник статьи: http://tavrida-road.ru/info/kak-snjat-benzonasos-na-gazeli-inzhektor/

Установка инжекторного двигателя

Переделка на 406-ой двигатель инжектор уже будет немного сложнее – дополнительно придется устанавливать электрический бензонасос, приспосабливать новый корпус воздушного фильтра.

Установка электрического бензонасоса на мотор ЗМЗ 406

Если не заморачиваться с установкой электробензонасоса внутри топливного бака, то монтаж его не доставит больших хлопот. Лучше купить выносной бензонасос фирмы Bosch, он будет гораздо надежнее ГАЗовской детали. Монтируется насос под днищем около бензобака – его необходимо врезать в топливопровод и протянуть к клеммам на моторчике два провода. Один из проводов должен быть массовым, другом – с питающим напряжением 12 Вольт. Питание подается через реле, так что реле тоже придется купить и где-нибудь закрепить на автомобиле.

Комплектация электрического бензонасоса

Проверка работоспособности насоса

После этого следует проверить, осуществляется ли подача бензина насосом. Для этого достаточно открутить хомут крепления подающего патрубка из бензонасоса в карбюратор, опустить конец трубопровода в емкость и удостовериться, что насос качает. У некоторых бензонасосов предусмотрена ручная подкачка, поэтому сделать проверку несложно. Но есть и насосы, у которых такая функция не предусмотрена. В таком случае придется проверять работоспособность узла стартером (при вращении коленвала стартером приводится в действие и насос).

Если и из патрубка выходит равномерные струи бензина, в которых не просматриваются воздушные пузырьки, то это является показателем исправности бензонасоса, а также топливных магистралей, ведущих к нему. А это уже сужает круг поисков, поскольку исключаются возникшие проблемы на участке от бака к насосу.
