Стойки стабилизатора на nissan tiida

Замена стоек стабилизатора на Ниссан Тиида

Мастера сервисных центров рекомендуют заменять элементы подвески попарно, независимо от фактического состояния. Ресурс эксплуатации деталей приблизительно равный.

• Начинаем с установки Ниссан Тиида на смотровую яму;
• Принимаем первоочередные меры безопасности: выжимаем ручной стояночный тормоз, фиксируем задние колеса противооткатными башмаками;
• Поддомкрачиваем левую сторону, отвинчиваем болты, снимаем колесо;
• Ключ на «17» выкручиваем верхнее крепление стойки шарнира. Оно расположено на корпусе амортизатора;
• Чтобы выкрутить гайку нижнего крепления необходимо подпереть ступицу, тем самым ослабив давление на подрамник;
• Выкручиваем гайку, снимаем стойку целиком;
• Проводим дефектовку посадочного места, осматриваем состояние сайлентблоков подрамника, корпус амортизатора, пружину;
• Фиксируем новую стойку, привинчиваем нижнее крепление, опускаем ступицу, фиксируем верхнюю гайку;
• Собираем оставшиеся детали в обратной последовательности.

Оригиналы, аналоги, артикул, цены

Технические параметры: длина 286 х ширина 34 мм. Конструкция стойки:

• Металлическая основа;
• Металлический наконечник (палец);
• Резиновый пыльник;
• Стопорное кольцо для фиксации пыльника.

При покупке оригинальной продукции гайки поставляются в комплекте. В процессе установки замените прежние крепежи новыми, так как грани резьбы также изнашиваются.

Артикул	Цена (Руб.)	Артикул	Цена (Руб.)
Оригинал
NISSAN 54618-JX00A	От 600	NISSAN 54985-JX12A	От 600
Аналоги
C11: 1.5 dCi, 1.6 / 110 л.с. / 1.8 / 126 л.с. (2007 — 2011 гг.)
CTR CLN54	От 500 — 550	SLN270M	—/—
CTR CLMZ4	—/—	SWAG 82 92 1810	—/—
DELPHI TC1953	—/—	AYWIPARTS AW1350425LR	—/—
AS METAL 26RN5550	—/—	FEBEST NSL-NM4	—/—
FEBEST NSL-NM3	—/—	FEBEST 0223-K12F	—/—
Metalcaucho 04900	—/—	STC T404900	—/—
COMLINE CSL7079	—/—	PATRON PS4143
BLUE PRINT ADN18568	—/—	MONROE L14657	—/—
FENOX LS11084	От 600	AUTOMEGA 110118410	—/—
NIPPARTS J4961029	—/—	SASIC 4005147	—/—
TRW JTS433	—/—	BIRTH BX0079	—/—
C12: 1.6 / 116 л.с. (2008 г.)
MEYLE 35-16 060 0021/HD	—/—	SIDEM 41666	—/—
MAPCO 19120HPS	—/—	MOOG NI-LS-8457
LYNXauto C7246LR	—/—	G.U.D. GSP301575	—/—
FEBEST NSL-NM3	—/—	PATRON PSE3836	—/—
SIDEM 41467	—/—	FEBEST 0123-AVF	—/—
SASIC 4009861	—/—	TRW JTS562	—/—
4005327	—/—	JTS980	—/—
4007421	—/—	JTS667	—/—
4006349	—/—	JTS321	—/—
C13: 1.5 dCi, 1.6 / 110 л.с (2014 г.)
FEBEST 0123-AVF	—/—	STELLOX 56-00449-SX	—/—
SIDEM 41467	—/—	G.U.D. GSP306524	—/—
FENOX LS16593	—/—	GSP303345	—/—
LS16521	—/—	GSP308657	—/—
LS16547	—/—	GSP303653	—/—
LS16986	—/—	GSP300247	—/—

Диагностика

Стук стабилизаторов – это гарантированный признак необходимости немедленной замены втулок. Кроме него могут появиться скрипы, особенно при похолодании, когда резина утрачивает эластичность.

Чтобы определить необходимость замены может потребоваться снять защиту картера. Для проверки источника вибраций, положите руки на стойку стабилизатора и непосредственно на кронштейн крепления. Напарник должен несколько раз сильно нажать на капот автомобиля. Если на кронштейнах ощущаются вибрации, которые передаются на стойку, необходимо поставить новый комплект, даже если при осмотре посадочных мест на стабилизаторе не было замечено люфта.

Если же отверстие внутри втулки приняло форму эллипса, на поверхности видны трещины, а материал отвердел, необходима немедленная замена. Дальнейшая эксплуатация автомобиля значительно сократит срок службы стоек стабилизатора.

Фотоотчет о замене втулок стабилизатора на передке, 31 кузов.

Дальнейшая эксплуатация автомобиля значительно сократит срок службы стоек стабилизатора. Инструмент Для замены своими руками передних или задних втулок потребуется: Последовательность выполнения работ Автомобиль надежно фиксируется в поддомкраченном состоянии.

Откручиваются и снимаются колеса. В правой колесной арке есть щиток защиты двигателя. Откручиваются его крепления и щиток удаляется.

Замена втулок стабилизатора Nissan Tiida

Большинство крепежных элементов под днищем изрядно закисли, поэтому для ускорения процесса замены втулок стабилизатора их необходимо хорошенько обработать раствором WD 40, который снимает коррозию.

Воспользовавшись рожковым ключом, фиксируем палец на левой стойке. Он немного скрыт от прямого доступа, поэтому пазы нужно найти практически на ощупь. Набрасываем накидной ключ, желательно трещотку, на гайку, которая крепит амортизатор.

Снял колеса, линьки начал двигать стабилизатор поперечной устойчивости, а он как карандаш в стакане, короче двигается со свистом. Решено приступаю к замене. Хотя как посмотрел на крепления, было желание не замена втулок стабилизатора на ниссан тиида видео ехать на СТО, ну да ладно глаза боятся, руки делают.

Параллельно снял рулевые, но можно было не снимать, наверное, но мне показалось, что они мешают. Ближний болт открутил с помощью головки на 14 переходника и трещетки, не сразу, но поддалась оба болта, много коррозии на резьбе.

И тут начинается самое главное, внутренний болт можно открутить только изнутри при помощи ключа на 14 с одной стороны рожковый, с другой накидной. Пришлось снять защиту над карданом 3 болта на 10и подушку трубы переднюю, всё это мешается, по-моему, для нормальной работы.

Представляет собой это устройство обыкновенную стальную балку, соединяющую левый и правый рычаги.

Что нужно знать, если нужна замена втулок стабилизатора Тиида: Они прекрасно справлялись со своими обязанностями, вот только при серьезных авариях эти упругие стальные балки сваренные либо из труб, либо из швейлеров пробивали днище машины и оказывались в салоне.

Точно то же самое могло произойти, например, и при резком торможении, когда нагрузка на переднюю подвеску возрастает многократно.

После того, как сломанные стабилизаторы стали замена втулок стабилизатора на ниссан тиида видео нескольких серьезных травм, конструкторы задумались, как от этой проблемы избавиться: И выход был найден: Причем, на стойках сделать утоньшения — так называемые шейки, — по которым те будут ломаться, предотвращая тем самым деформацию или поломку основного элемента.

В местах сочленений со стойками рычаги имеют специальные упругие шарниры с резиновыми или полиуретановыми втулками, делающие эти соединения одновременно и упругими, и несколько подвижными, что позволяет стабилизатору участвовать в процессе гашения колебаний наравне с остальными компонентами подвески.

Вот почему замена втулок стабилизатора Тиида сказывается не только на устойчивости, маневренности и управляемости автомобиля, но и на качестве работы его амортизаторов. Наиболее распространенные признаки неисправности втулок По своей конструкции, да и внешне, эти втулки весьма напоминают сайлентблоки.

Втулки стабилизатора — поэтапная инструкция по замене

И это неудивительно, ведь в подвеске они выполняют схожие задачи. И срок службы у них, кстати, тоже одинаковый если сравнивать детали одной конструкции, а не сайлентблоки с резиновыми втулками и стойки стабилизатора с полиуретановыми. В частности:

Назначение и варианты подсоединения

Стабилизатор поперечной устойчивости устанавливается на подавляющем большинстве современных легковых автомобилей и монтируется вместе с подвеской. Предназначен он для уменьшения боковых кренов, которые возникают при совершении поворотов, особенно на высокой скорости.

Основной частью стабилизатора является тяга, работающая на кручение. Это металлический вал, обладающий малой жесткостью силам кручения, проще говоря — торсион. На развороте возникающие силы пытаются скрутить этот вал, но торсион противодействует и возвращает конструкцию в исходное положение.

Крепится стабилизатор, в зависимости от марки автомобиля, к амортизационной стойке или к поворотному кулаку в ступичном узле с помощью стойки стабилизатора, на следующем видео это можно хорошо разглядеть.

У разных производителей легковых автомобилей конструкция тяг (торсионов) и стоек к ним отличается размерами и формой. Например, тяга может иметь один, а может и два вала торсиона, соединенных между собой. Они также могут иметь разную форму и часто являются оригинальными, подходящими только для конкретной модели автомобиля.

Стойки также отличаются между собой по форме. Например, у Форда Фокуса 2 эти стойки прямые и длинные, а на отечественных переднеприводных машинах типа ВАЗ 2110 они короткие с повернутыми относительно друг друга соединениями. На видео, которых много размещено в интернете, это можно хорошо разглядеть.

Передние и задние СПУ также отличаются друг от друга.

• Передние стойки

• Задние стойки

Рекомендации по уходу и обслуживанию элементов передней подвески Ниссан Тиида

• Строго соблюдайте рекомендации производителя в части сроков проведения технического осмотра. Для Ниссан Тиида очередность интервала составляет 15000 км. Несмотря на то, что общий ресурс стоек стабилизатора превышает 75 – 90 тыс. км, плановый осмотр через каждые 15000 км.
• Покупайте расходные материалы преимущественно в сертифицированных точках продажи, дилерских центрах;
• При покупке всегда требуйте предоставления сертификатов качества на реализовываемую продукцию.
• Проверяйте соответствие каталожных артикулов, поисковых индексов фактическим данным, нанесенным на детали.
• При отсутствии личных навыков в обслуживании технических средств, пользуйтесь услугами сертифицированных СТО, автомастерских, где предоставляют гарантию качества на выполненные работы.

Нередко причиной стука в передней оси служит деформированная продольная тяга на подрамнике. Если информация о повреждении подтверждается в ходе осмотра, процесс ремонта затягивается в связи с необходимостью демонтажа подрамника, рычагов подвески, шаровой опоры. При возникновении затруднений с ремонтом, просмотрите видео в сети интернет.

При условии соблюдения алгоритма установки, последующая профилактика через 15000 км.

Последовательность выполнения работ

1. Автомобиль надежно фиксируется в поддомкраченном состоянии.
2. Откручиваются и снимаются колеса. В правой колесной арке есть щиток защиты двигателя. Откручиваются его крепления и щиток удаляется.
3. Большинство крепежных элементов под днищем изрядно закисли, поэтому для ускорения процесса замены втулок стабилизатора их необходимо хорошенько обработать раствором WD 40, который снимает коррозию.
4. Воспользовавшись рожковым ключом, фиксируем палец на левой стойке. Он немного скрыт от прямого доступа, поэтому пазы нужно найти практически на ощупь.

1. Набрасываем накидной ключ, желательно трещотку, на гайку, которая крепит амортизатор. Откручиваем оба крепления.
2. Освободив от креплений стойки стабилизатора, отсоединяем их от амортизаторной стойки.
3. Под левую заднюю часть подрамника устанавливаем домкрат. С его помощью подрамник фиксируется, чтобы при удалении креплений он резко не соскочил со шпилек. Под опорный оголовок домкрата нужно подложить пластину из металла значительной величины, чтобы не деформировать подрамник.

1. Плавно опускаем домкрат на несколько сантиметров от кузова. Благодаря этому несколько опускается и подрамник, открывая доступ к втулкам.

1. В образовавшуюся щель вставляется труба, и подрамник дополнительно отжимается вниз. В получившийся промежуток вставляется стопор. Подойдет головка на 27, при ее установке между кузовом и шайбой подрамника лучше воспользоваться пассатижами. Это сохранит от травмирования руку, если труба соскользнет с шайбы подрамника.
2. Крепления кронштейнов щедро поливаем WD-40. Болты откручиваем постепенно, не слишком надавливая.

1. Освобожденный кронштейн снимаем с втулки, а затем удаляем саму втулку.

1. Устанавливаем втулку с нового комплекта. Разрез на детали должен направляться строго назад. Позиционируем новую деталь точно на месте старой.
2. Устанавливаем поверх втулки хомут. Слегка наживляем крепления пальцами, а далее затягиваем ключом, поочередно и равномерно закручивая все болты.
3. Стопор, в качестве которого применялась головка ключа, удаляется. Подрамник приподнимается рукой и прикручивается к кузову.
4. Все указанные этапы производятся аналогично по отношению ко второму хомуту.
5. После того как втулки установлены, на место прикручиваются обе стойки.

При выполнении указанных работ следует быть осторожным и уделять внимание технике безопасности. В целом такие работы вполне можно произвести своими руками

Естественно, конструкция различных марок автомобилей значительно отличается, поэтому инструкция по замене носит, скорее общерекомендательный характер. Для более подробного ознакомления представлена серия видео по проведению подобного вида ремонта для различных марок авто.

Видео по замене втулок стабилизатора Ford Explorer:

Видео Шевроле Авео 3 – разрезные втулки, которые используются в данной модели, делают процесс ремонта быстрым и легким.

Видео Nissan X-Trail:

Видео с пояснениями по рабочим процессам для Рено Логан:

Порядок замены стоек

Стойки представляют собой шток с шарнирами на концах длиной, как правило, от пяти до двадцати сантиметров. Шарниры на концах обеспечивают подвижность конструкции при соединении стабилизатора с поворотным кулаком или амортизационной стойкой. За счет этих шарниров стойки играют роль демпферов, принимающих на себя большую часть нагрузки предназначенной для стабилизатора поперечной устойчивости.

Поскольку нагрузки на эти элементы подвески достаточно велики нужна периодическая замена стоек стабилизатора. На видео можно увидеть как разрушаются пыльники и втулки, а бывает и гнутся штоки этих деталей.

Признаками возникновения неисправностей в этих конструкциях могут быть:

• периодический стук в районе подвески, чаще всего он проявляется на неровностях;
• на поворотах увеличенный крен по сравнению с предыдущей ездой;
• машина начинает рыскать, водителю приходится подруливать;
• автомобиль излишне раскачивается при торможении или на поворотах, но при этом амортизационные стойки в исправности.

Эти признаки определяются в процессе эксплуатации, но подтверждение можно получить и дистанционно, просмотрев видео, если на машине установлен видеорегистратор.

Убедиться в том что неисправны именно элементы стабилизатора можно, покачав в разные стороны колеса, или пошевелив шарниры в местах соединения своими руками. То же самое можно проделать, чтобы определить состояние задних шарнирных соединений.

Определив, что нужна замена стоек стабилизатора надо подготовить материалы и инструмент к этим работам:

• купить стойки, которые подходят для конкретной модели машины;
• приготовить ключ на «17» и головку на «17»;
• вороток, а лучше трещотку;
• молоток и проставку;
• ВД-40, для помощи при откручивании гаек;
• ветошь.

Перед тем как поставить машину на смотровую яму не мешает посмотреть учебное видео с рекомендациями по этим работам. В этом случае будет легче поменять элементы СПУ своими руками. Чаще всего производится замена передних стоек стабилизатора.

1. Машину установить на смотровую яму и зафиксировать ручным тормозом. Под колеса поставить фиксирующие колодки.
2. Обработать металлической щеткой места соединения от грязи и побрызгать жидкостью ВД-40.
3. С помощью ключей на «17» открутить две гайки крепления стойки СПУ.
4. Снять пружинные шайбы.
5. Выбить болт крепления с помощью проставки, стараясь не повредить резьбу.
6. Снять стойку с тяги стабилизатора поперечной устойчивости.
7. Промазать мыльным раствором резиновую втулку и поменять стойку на новую.
8. То же самое необходимо проделать с другой стороны машины.

Гайки крепления к рычагам и поворотному кулаку окончательно закручивать только на машине у которой колеса прочно стоят на земле. Об усилии с которым затягиваются гайки подробно рассказывается на учебном видео.

Задние детали стабилизатора меняются таким же образом.

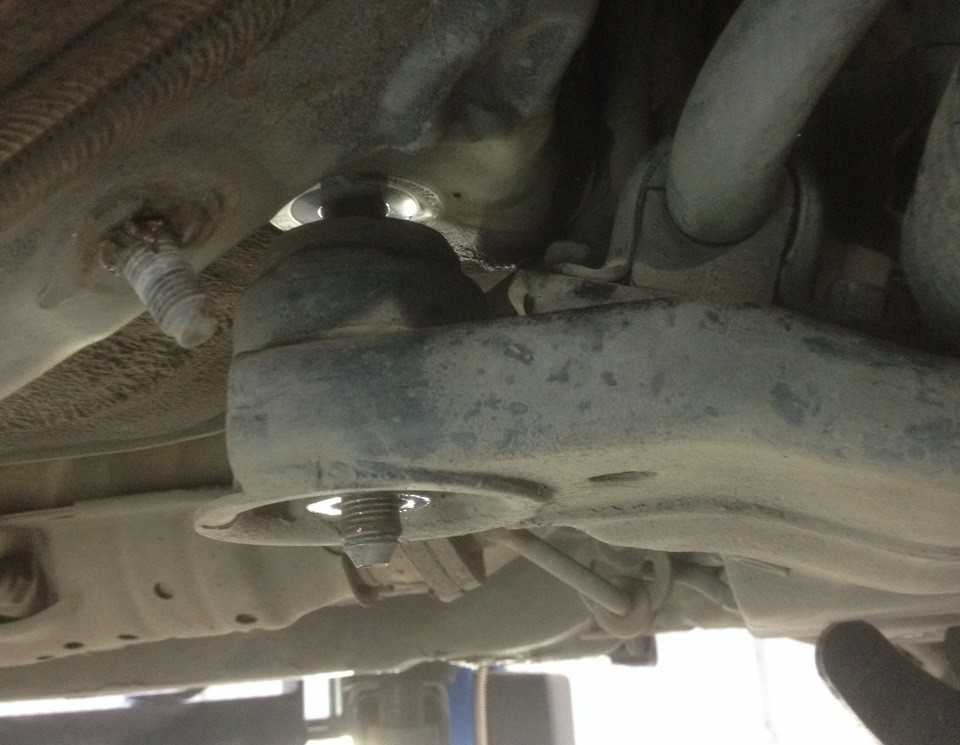

Замена сайлентблоков рычага

После снятия переднего колеса, подпираем подрамник гидравлической опорой для удержания веса двигателя.

• Отвинчиваем гайку фиксации шаровой опоры, ключ на «14». Аккуратно выстукиваем палец с посадочного места;
• Крепление одного сайлентблока расположено вертикально, другого горизонтально. Поочередно отвинчиваем крепежные гайки. Ключ / головка на «19»;
• Извлекаем рычаг из-под автомобиля;
• Фиксируем в тиски, поочередно выпрессовываем резиновые втулки;
• Проводим осмотр посадочного гнезда, при отсутствии дефектов запрессовываем новые втулки;
• Собираем конструкцию вновь.

После завершения установки посещаем станцию технического обслуживания для проверки развала-схождения. Несмотря на то, что наконечники рулевой тяги не смещались, угол наклона колес может измениться.
