Двигатель 3s-fe: характеристики и на какие авто ставился

Двигатель 3S

Автопроизводители из Японии известны своей качественной продукцией, в число которых входят силовые агрегаты. Двигатель 3S в полной мере относится к ним, так как зарекомендовал себя только с положительной стороны. Появление этого замечательного мотора серии 3S отмечено в уже далёком 1986 году, а выпуск его продолжался до 2000 года. ДВС 3S представляет собой инжекторный мотор, объёмом 2 литра. Вес силовых агрегатов этой серии сильно зависит от модификации моторов.

Технические характеристики

Распространенные неисправности и эксплуатация

1. Поломка ТНВД. Проблема сопровождается проникновением топлива в картер и большим износом ШПГ. Симптомы: прибавка масла, от которого пахнет бензином, подергивание во время езды, мотор периодически глохнет, неравномерность хода, плавание оборотов. Требуется заменить ТНВД.
2. Заклинивание клапана EGR. Причина – закоксовывание из-за плохого топлива. В результате плавает количество оборотов, мотор сбоит и авто не едет. Требует прочистка клапана.
3. Падение оборотов, остановка агрегата. Необходимо прочистить модуль дроссельной задвижки, а также коллектор впуска. Похожей симптоматикой проявляется поломка бензонасоса и воздушного фильтра.
4. Перерасход топлива. Нужно регулировать систему зажигания, почистить форсунки, клапан устройства холостого хода и БДЗ.
5. Вибрации. Причина – износ подушки мотора либо выход из строя одного из цилиндров.
6. Перегрев. Замените радиаторную крышку.

В целом агрегат неплох, проявляет стабильность и резвость. При хорошем уходе служит более 300 тыс. км. Не рекомендуется покупать модификацию 3S-FSE.

Неисправности: диагностика и ремонт

Конструкция мотора рассчитана на пробег не менее 300 тыс. км. Однако существуют образцы с пробегом более 600 тыс. км без капитального ремонта. При этом двигатель не относится к категории надежных силовых агрегатов.

Распространенные поломки двигателей:

1. Проблемным местом на ранних сериях двигателя 3S-FSE является механический насос. Согласно заводской инструкции, узел имеет ресурс работы 100 тыс. км, после чего производится замена ТНВД. Проверка состояния насоса проводится по показаниям датчика давления. Для этого требуется подключить мультиметр к выходам датчика или колодке контроллера двигателя. Нормативное напряжение лежит в диапазоне 2,0-3,7В. При падении значения ниже 1,3В на холостом ходу происходит остановка мотора (с фиксацией ошибки Р0191).
2. Привод насоса выполнен от распределительного вала, полость с топливом отделена от картера двигателя тонким уплотнительным кольцом. Вышедший из строя сальник насоса пропускает бензин в двигатель. Зафиксировать попадание топлива можно при помощи газоанализатора, чувствительный элемент размещается в горловине для заливки масла. Допустимое значение углеводородов СН составляет 200-250 ед.
3. При работе двигателя с протекающим сальником насоса наблюдаются скачки оборотов холостого хода и внезапные остановки при перегазовке. Это связано с попаданием паров бензина через систему рециркуляции во впускной коллектор, что вызывает излишнее обогащение смеси. Электроника фиксирует проблему и пытается уменьшить подачу топлива. Из-за этого и возникают сбои в работе.
4. Большой расход топлива является следствием загрязнения форсунок, клапана холостого хода и элементов дроссельной заслонки. После проведения чистки расход возвращается к нормативным значениям. В конструкции дроссельного узла имеется датчик ТРС, определяющий положение заслонки. Часто при разборке узла нарушается угол установки детали, что приводит к нестабильной работе двигателя и повреждению приводов. В этом случае приходится выполнять замену ТРС или дросселя в сборе.
5. При использовании некачественного бензина и изношенной поршневой группе происходит засорение напорного клапана системы рециркуляции отработавших газов. Ремонт заключается в промывке узла или отключении.
6. Затрудненный запуск при пониженной температуре является следствием выхода из строя датчика температуры воздуха на впуске. При проведении диагностики в памяти блока управления будет ошибка с кодом Р0115.
7. Нестабильные обороты холостого хода или затрудненный набор оборотов на двигателе 3S FSE — признак загрязнения дросселя, который необходимо промыть. В отдельных случаях требуется снятие впускного коллектора и очистка внутренних полостей (в том числе регулировочных заслонок). Также причиной может стать засоренные топливный и воздушный фильтры.

Для проверки топливной системы необходимо выполнить действия:

1. Давление первого насоса при диагностике проверяется манометром. Для проведения замера давления требуется подключить прибор на рейку. После включения зажигания давление должно войти в норму (4,0-4,5 кг/см²) за 2-3 секунды.
2. Повышенное давление в рампе указывает на неисправность клапана аварийного сброса давления. В этом случае будут наблюдаться проблемы с пуском горячего двигателя. Поврежденную деталь необходимо промыть в ультразвуковой ванне или заменить.
3. Пониженное давление создает проблемы при запуске двигателя с любой температурой. При низких значениях давления топливо просто не пройдет через распылители форсунок.
4. Большое влияние на давление топлива оказывает состояние топливных фильтров, установленных в баке. При проведении замены элементов требуется провести разборку и сборку топливной кассеты, расположенной в баке. Ошибки при установке деталей приводят к прекращению подачи топлива.

Проведение компьютерной диагностики позволяет определить поврежденные компоненты электроники, наиболее часто выходящие из строя:

• датчики положения коленчатого и распределительного вала;
• измеритель массы подаваемого в цилиндры воздуха;
• лямбда-зонды;
• датчики положения педали газа и заслонки в дроссельном узле;
• клапаны управления заслонками и фазовращателем.

Регламентные работы включают в себя:

• смену моторного масла и фильтра раз в год или через 10 тыс. км;
• заливку свежей охлаждающей жидкости через 40 тыс. км пробега (либо через каждые 2 года);
• установку новых свечей зажигания — каждые 20 тыс. км (срок службы свечей с платиновым электродом составляет 80 тыс. км);
• фильтры топлива и воздуха меняются через 40 тыс. км;
• каждые 100 тыс. км необходимо проводить замену ремня ГРМ.

Самые надёжные двигатели легковых автомобилей

Анализ количества обращений в мастерские показывает, что чаще всего обращаются водители, у которых мотор имеет объём более 2,0 литров. Именно такие устанавливают на бизнес и представительский классы.

Субару

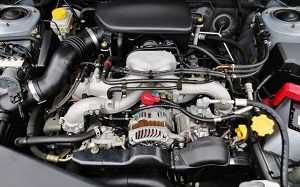

Первое место отдали японскому производителю – Субару. Мотор оппозитной версии EJ20 знаком ещё с начала 90-х годов и до сих пор позиционирует с лучшей стороны, несмотря на множество конкурентов. Форестер и Импрезу до сих пор оснащают движком такого типа.

Средний ресурс составляет 250 – 260 тысяч км. пробега, в зависимости от условий эксплуатации и стиля вождения. Известны факты, когда водитель сумел проездить до капитального ремонта чуть более 315 000 км. Достаточно внушительная цифра. К тому же, для мотора версии EJ20, в отличие от Тойоты (версия — AZ), предусмотрен заводской ремонтный размер.

С начала 2001 года это большая редкость для большинства автомобилей. Среди множества плюсов нашлось место и ложке с дёгтем в виде дороговизны запчастей и работе многих поставщиков по предзаказу.

Из всех марок страны восходящего Солнца Субару требует больше всего расходов на содержание и капитальные ремонты. Одним словом, надёжность требует вложений.

Тойота

Двигатель от Тойота в версии 1‑ Хорошо себя зарекомендовал на таких моделях как Авенсис, внедорожник РАВ – 4 всех модификаций. Средний пробег до капиталки равен 210 – 220 тысяч километров.

Качество деталей у японцев, как всегда на высоте. Это подтверждает рейтинг статистики надёжности. Силовой агрегат собран настолько продуманно, что сумел обойти по показателям и характеристикам Хонду. Запчасти несколько дешевле, нежели у предшественника.

Хонда

Почётную тройку лидеров замыкает представитель с Японии – Хонда с версией движка R20. Все модельные ряды Аккорд комплектовались этим двигателем. Позже его передали по наследству Хонде CR-V, в итоге получился неплохой паркетник с надёжным двигателем.

Мотор выдаёт около 210 000 до капиталки, качество компонентов немного выше, нежели у Мицубиши. Судя по всему, из-за этого она не попала в топ-10 рейтинга. Сама конструкция движка проста, он практичен и неприхотлив.

Регулировка клапанов напоминает ВАЗовскую систему «ключ и отвёртка». Толкатели не требуют замены. Технический осмотр каждые 45 тыс. км. При соблюдении этого правила, длительность эксплуатации обеспечена вплоть до износа гильз.

К глубокому сожалению, ремонтные размеры вовсе не предусмотрены изготовителем для данной модели автомобиля. Капиталка, равно как и текущий ремонт, являются самыми дорогими среди японцев.

Митсубиши

Mitsubishi в версии движка 4B11, которым оснащался Outlander во всех его поколениях. Начиная с 2007 года, японцы активно начали оснащать им и новый Lancer Х. Мицубиши способен выдержать пробег не более чем 170 – 180 тыс. км. Изготовление на уровень выше европейского. Запчасти не блещут низкой стоимостью и доступностью.

Renault-Nissan

Семейство M4R/MR20 от совместного производителя Renault-Nissan. Покупателю проще будет сориентироваться по модели японского паркетника X‑Trail и нового Qashqai, а также Рено Меган третьего поколения. Рено Флюенс частично имел в своей комплектации версию силового агрегата.

Моторесурс двигателя также не супер, и составляет 170 000 км. пробега. Качество не без изъянов и слабинок. Известны случаи, когда коленвал даёт трещину, шейки не выдерживают базовой нагрузки. Цепь ГРМ выходит со строя уже на 85 000 км. Широко доступны запчасти и комплектующие. По капремонту сопоставимо с Маздой или Фордом.

Обслуживание силового агрегата

Для нормальной работы ДВС необходимо регулярно проводить техническое обслуживание. Несоблюдение этого правила может привести к ухудшению характеристик или к полному выходу из строя агрегата.

Для обслуживания необходимо:

• По преодолению 10000 км провести замену моторного масла. Подойдёт полусинтетический смазочный материал вязкостью 5w30. Одновременно с маслом следует заменить масляный фильтр;
• После 20000 км необходимо проверить тепловой зазор клапанов газораспределительного механизма. Почистить вентиляцию картера. Проверить работоспособность свечей зажигания и целостность ремней навесного оборудования;
• После преодоления автомобилем 40000 км производитель рекомендует заменить охлаждающую жидкость и воздушный фильтр. При необходимости следует промыть систему охлаждения.

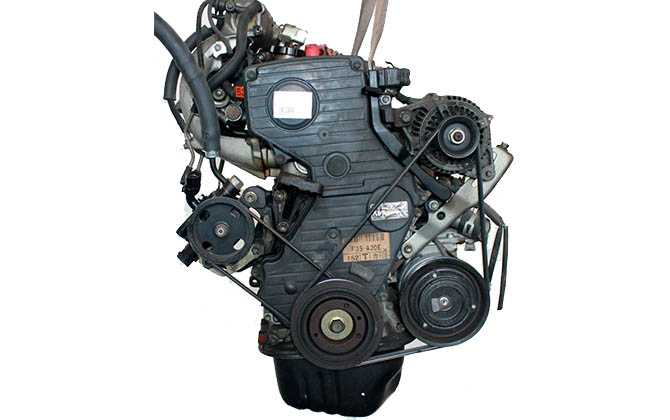

Технические характеристики 3S-FE

Рядный 4-цилиндровый 16-клапанный ДВС 3S-FE с рабочим объёмом 2 л (1998 см3) построен на базе 2S-FE. Конструкторы уравняли ход поршня и диаметр цилиндра, сделав их по 86 мм. Показатели мотора выросли до 115 л.с. и 162 Нм. Силовая установка стала оснащаться не только МКПП, но и АКПП.

После обновления 1996 года агрегат получил новые характеристики:

Двигатель

Мощность, л.с. при об/мин

Крутящий момент, Нм при 4400 об/мин

3S-FE 128/ 5400 178

3S-FE (2WD) 140/ 6000 186

3S-FE (4WD) 135/ 6000 181

3S FSE 145/ 6000 196

Степень сжатия 3S-FE до 1996 года равна 9.5, после 1996 — 9.8. В мотор допустимо заливать бензин АИ-92 и АИ-95. Расход топлива при работе с МКПП:

• в смешанном цикле — 8,5 — 9,5 л;
• на трассе — 7 — 8 л;
• в городе — 11,5 — 13 л.

Расход масла в исправном двигателе 3S-FE составляет от 0,2 до 1 л на 10 000 км. Производитель рекомендует менять масло и фильтр каждые 10 000 км или раз в год. Заправочная ёмкость — 3,9 л. Для заливки подходят моторные масла с вязкостью 5W-30 и 10W-30.

Ресурс двигателя — 300 тыс. км по данным завода. Однако при регулярном обслуживании и правильной эксплуатации 3S-FE может пройти свыше 500 тысяч до капремонта. С хорошим сервисом агрегат проработает и более 700 тыс. км.

Основные технические характеристики мотора 3S-FSE

Движок был разработан на базе 3S-FE – более простого и неприхотливого агрегата. Но количество изменений в новой версии оказалось довольно большим. Японцы сверкнули своим пониманием технологичности и установили в новую разработку практически все, что можно было назвать современным. Тем не менее, и в характеристиках можно найти определенные недостатки.

Вот основные параметры двигателя:

Впрочем, капитальный ремонт провести можно, чугунный блок не является одноразовым. А для этого года производства и данный факт уже вызывает приятные эмоции.

Ставили данный двигатель на Toyota Corona Premio (1997-2001), Toyota Nadia (1998-2001), Toyota Vista (1998-2001), Toyota Vista Ardeo (2000-2001).

Список моделей авто в которых устанавливался

Двигатель Toyota 3S-FE производился в Японии на заводе в Камиго и в США на заводе Toyota Motor Manufacturing, Kentucky, Inc в Джорджтауне с 1986 по 2003 год. 3S-FE также устанавливался на японские автомобили D, E, Class как на минивэнах, так и на внедорожниках с передним и полным приводом. Всего было выпущено более миллиона автомобилей для рынков Японии, Европы и Америки.

Двигатели 3S-FSE, выпущенные после 1996 года, устанавливались на некоторых Corona Premio ST210, а также на Vista V50 и Nadia SXN10.

Неисправности силовой установки

Ввиду того, что силовая установка эксплуатировалась продолжительный период, известны слабые стороны. К проблемам двигателя относятся:

• Периодически мотор не держит холостые обороты, происходит сбой настроек.Как правило, симптом такого поведения, собравшийся нагар на поверхности стенок впускного коллектора. По этой причине снижается объём камеры сгорания, к тому же на дроссельной заслонке скапливается грязь. Решение проблемы, чистка заслонки и коллектора. К тому же не мешает заменить воздушный фильтр агрегата. Вторая причина, неисправность бензонасоса двигателя, который так же нуждается в диагностике.
• Сразу не гаснет давление масла двигатель 3S FE при запуске холодной установки.Частое и распространённое явление, симптом проявляется у каждого второго владельца. Если лампа гаснет в течение 3-4 секунд, то волноваться по этому поводу не стоит. Однозначного решения нет, поскольку проблема, это следствие конструктивных особенностей мотора. По ряду причин, смазка не может быстро достичь до нуждающихся деталей и механизмов. Некоторое время давление рабочей жидкости недостаточное, поэтому датчик продолжает сигнализировать об этом. По достижению требуемого значения давления, лампочка тухнет.
• Мотор работает не устойчиво, обороты агрегата изменчивы.Причина поведения кроется в выходе из строя клапана EGR, который отвечает за циркуляцию выхлопных газов. Поломка встречается часто на двигателе, поскольку несёт прямую зависимость чистоты топлива. Решить проблему позволит чистка или замена клапана.
• Сильные вибрации силовой установки.Характер проблемы кроется в износе подушки мотора, либо сбое в работе цилиндров агрегата. Решение проблемы начинается с диагностики мотора и определения работоспособности цилиндров. После чего проводится осмотр подушек двигателя, меняются вышедший из строя элементы.
• Повышенный расход топлива.Проблема, следствие нарушений в зажигании, сбое в регулировках клапана холостого хода и скопление грязи в форсунках двигателя. Устранение связано с регулировкой и чисткой выше перечисленных узлов.

Не заводится двигатель 3S FE, причины следующие:

1. Залиты свечи зажигания силовой установки, для устранения продуть двигатель и прокалить свечи;
2. Недостаток давления в топливной рампе не даёт завести мотор. Сначала меряют давление, если ниже трёх атмосфер, меняют бензонасос;
3. Забит топливный фильтр или топливная аппаратура. Очистка поможет решить проблему;
4. Износился угольный контакт трамблёра. Заменить контакт;
5. Вышли из строя высоковольтные жгуты. Заменить детали;
6. Не исправлен датчик Холла. Меняем датчик, либо трамблёр;
7. Проверить работу насоса, возможно, вышел из строя предохранитель EFI;
8. Не открываются форсунки. Неверный сигнал о положении распределительного вала. Проверить работу датчика Холла и электронного блока управления. Двигатель 3 S FE не заводится, поскольку электронный блок не понимает, в каком положении шатуны и поршни агрегата.

Двигатель 3S FE: схема расположения EFI предохранителя

Технические характеристики двигателя 3SZ VE

Технические характеристики двигателя 3SZ VE описаны в таблице ниже.

В этом моторе появились седельные клапаны. А также инженеры установили особый чугунный блок управления. Благодаря подобным новшествам, двигатель 3SZ VE перестал выделять слишком много тепла. Как отмечают автолюбители, движок стал простым в эксплуатации.

Опытные механики говорят, что в этот двигатель можно заправлять горючее марки 92. А вот только в машины из Европы с этим мотором должны заправляться девяносто пятым. Потому что инженеры рекомендуют АИ 95 для двигателей, которые изготавливаются специально для Европейского рынка.

Так как к модификациям транспортных средств, на которые устанавливается движок, относятся недорогие модели, то конструкцию модели мотора делали не заковыристой. Поэтому многие пользователи отмечают легкость в ремонте движка даже «на коленке».

Привод ГРМ осуществляется цепь Морзе. Не на всех Тойотовских агрегатах можно встретить эту цепь. Многие автовладельцы недовольны подобной конструкцией. Потому что цепь имеет свойство удлиняться, не отходив свой положенный срок жизни.

Используемые марки масла

Для дизельных двигателей Toyota серии 3С-Е, 3С-Е, 3С-ТЕ необходимо выбирать масла по классификации API для дизельных двигателей – СЕ, СF либо еще лучше. Замена масла осуществляется в сроки, указанные в таблице внизу.

Таблица технического обслуживания двигателей Тойота серий 3С-Е, 3С-Т, 3С-ТЕ:

Расшифровка символов: П — проверка, регулировка, ремонт, замена по необходимости;

3 — замена;

С — смазка;

МЗ — необходимый момент затяжки.

1. По прошествии пробега длительностью 80 000 км, либо 48 месяцев, необходима проверка через каждые 20 000 км, либо 12 месяцев.

2. Постоянно эксплуатируя двигатель в тяжелых условиях, техническое обслуживание осуществляется в 2 раза чаще.

3. В условиях пыльных автодорог проверки осуществляются каждые 2500 км либо 3 месяца.

АвтоГурман

Приветствую тебя, будущий покупатель моей Ласточки! Я решился на продажу своей любимицы – Toyota Celica 2000-го года. За то время, когда мы были вместе, авто претерпело значительные изменения в лучшую сторону. Смотри сам. Из стоковой машины получился полноприводный аппарат с мощностью 280 л.с. и налогом всего 4 тыс. рублей в год! Еще раз соотнеси в голове количество лошадок и размер налога. Вряд ли такие предложения встречаются на каждом шагу. Такая мощность налагает определенную ответственность на меня, как на создателя этой красотки. Поэтому я приложил максимум усилий, чтобы авто было безопасным, но в то же время резвым. Машина имеет мощный и надежный двигатель 3s-gte 3gen с пробегом всего 80 тыс. км. Подвеска адаптирована под новую конфигурацию. Имеется межосевая и межколесная блокировки. Установленная тормозная система позволит остановить эту ракету с любой скорости до нуля и не один раз. Приятным бонусом является то, что авто полностью настроено на 95-й бензин. Здесь даже писать ничего не буду, просто посмотри цену на 98-й и ты поймешь всю прелесть этой опции. Машина не знает насилия со стороны других автомобилей (в ДТП не участвовала). Ну и такие мелочи, как климат контроль, зеркала с электроскладыванием, качественная аудиосистема и многое другое. Все плюшки буду перечислять при личном общении. Наверно, возник вопрос почему я хочу продать такую резвую малышку? И как обслуживать машину, которая не является стоковой? Все очень просто: я перерос эту машину, хочется чего-то новенького. А проблемы с обслуживанием тоже решаемы. Покупателю я составлю мини-мануал по свапу. Это позволит обслуживать машину как самостоятельно, так и в сервисе. Где же ложка дегтя в этой бочке меда? Не без этого. Такой аппарат можно поставить на учет только через знакомых или за деньги. Заинтересовало объявление, звони или пиши, расскажу все подробно. Но самый верный шаг – это приехать и посмотреть. Любовь с первого взгляда в эту машину я гарантирую. Цена указана за автомобиль со стоковыми сидениями, фарами, фонарями, тормозами, без дополнительных датчиков, на работу не влияющих. Если не снимать тюнячки – цена 597 000 руб.

Цена: 497 000

avito.ru

Преимущества двигателя 3S-FSE – в чем плюсы?

Замена ГРМ производится 1 раз в 90-100 тысяч км пробега. Это стандартный вариант, здесь стоит практичный и простой ремень, нет никаких проблем, характерных для цепи. Метки выставляются по мануалу, ничего выдумывать не нужно. Катушка зажигания взята с донора FE, она простая и работает долго без особых проблем.

В распоряжении данного силового агрегата находится несколько важных систем:

• хороший генератор и в общем неплохое навесное оборудование, которое не вызывает проблем в эксплуатации;
• пригодная к обслуживанию система ГРМ – достаточно взвести натяжной ролик, чтобы еще больше продлить работу ремня;
• простая конструкция – на станции могут проверить двигатель вручную или считать коды ошибок с компьютерной системы диагностики;
• надежная поршневая группа, которая известна отсутствием проблем даже при больших нагрузках;
• удачно подобранные характеристики АКБ, достаточно следовать заводским рекомендациям производителя.
