Замена топливного фильтра туксон: процесс, артикулы, видео

Пошаговая инструкция по замене

Для того , чтобы произвести замену фильтра необходимо снять топливный модуль , который находится сзади под пассажирским сидением. В Хендай Туссан он содержит следующие узлы:

крышка;
фильтр;
бензонасос;
вакуумный регулятор давления топлива;
датчик .

Для того, чтобы снять модуль нужно выполнить следующие простые действия:

Топливный модуль, который находится под пассажирским сидением
Откручиваем шурупы.

Откручивание шурупов

Открываем крышку люка.
Разъединяем провод.
Снимаем шланг.
Выкручиваем винты, крепящие крышку модуля к баку.
Осторожно вынимаем модуль , следя за тем, чтобы не повредить топливный датчик.

Модуль в разобранном состоянии

Для того чтобы заменить топливный барьер необходимо выполнить следующее:

Открутить болты.
Снять крышку.
Извлечь старый фильтр и заменить на новый.
Поставить и закрепить болтами крышку.

Как видите, при замене очистного барьера, есть небольшие трудности. После завершения всех работ обязательно проверьте систему на предмет утечки топлива! В случае если утечка обнаружена, а устранить ее не выходит, то скорее всего, придется менять весь трубопровод.

Процесс замены фильтров

Для замены фильтров мне понадобился минимальный набор ключей, фигурная и плоская отвертка. Топливный бак находится под задним сидением. Рекомендую взять на вооружение пылесос, чтобы под сидениями убрать мусор, а также под лючком убрать толстый слой пыли.

1. Нужно открутить два болта крепления сидения. Для этого откручиваем по одному винту крепления декоративной накладки и вынимаем ее, немного отогнув по бокам. Теперь есть доступ к болтам, откручиваем их, поднимаем сидение и пристегиваем его ремнем безопасности. После пристегивания дерните сиденье резко вниз, чтобы ремень зафиксировался.

2. Откидываем коврик, под которым будет скрываться лючок, держащийся 4 винтами. Видим следующую картину, и пылесосим.

3. Снимаем разъем питания бензонасоса, указанный в квадрате. Запускаем мотор и ждем пока он заглохнет. Тем самым мы стравили давление в топливной системе. Откиньте минусовую клемму.

4. Теперь снимаем шланг с трубки бензонасоса с красной защелкой. Защелку отводим и к шлангу опускаем в маленькую бутылку, куда вытечет остаток бензина. Далее снимается второй шланг от топливоприемника аналогичным способом. Кружками отмечены винты, которыми крепится топливная станция к бензобаку. Их можно открутить фигурной отверткой или ключом на “8”. Лучше всего откручивать ключом, так как из-за ржавчины у меня не получилось сорвать болты отверткой.

5. Вынимаем топливную станцию аккуратно чтобы не повредить датчик уровня топлива. Старайтесь вынимать под разными углами. После сразу накройте открытую часть бензобака во избежание попадания грязи в него.

6. Далее разбираем топливную станцию. Она состоит из двух основных частей: пластиковый корпус-фильтр и верхняя крышка. Отмеченные на фото защелки можно ломать, так как мы ставим новый фильтр. Крышка будет выниматься вверх под небольшим усилием. Немного вытянув крышку сразу же снимите два разъема (бензонасос и датчик уровня топлива).

7. Так выглядит отдельно крышка и корпус фильтра сверху.

8. Теперь следуем строго по фото. Вынимаем датчик уровня топлива, из корпуса достаем все резиновые уплотнения и запоминаем их расположение.

9. Когда мы сняли резинки уплотнители с верхней части корпуса, снимаем двойную пластиковую трубку, под которой в корпусе останутся резиновые кольца. Их тоже вынимаем для дальнейшей установки в новый фильтр.

10. Далее дело за снятием регулятора давления топлива. Он держится на пружинной защелке, которая вынимается вверх.

11. Для снятия бензонасоса достаточно утопить его вниз.

12. В посадочном месте под бензонасос будет гофрированная уплотнительная резинка. Ее возможно достать при помощи отвертки.

13. Теперь собираем все в обратной последовательности

Важно установить все резинки на свои места

Максимально осторожно обращайтесь с датчиком уровня топлива, так как в противном случае он будет показывать неверный уровень

14. После установки всех элементов одеваем крышку на корпус. Крышка будет одеваться очень туго, поэтому придется максимально ровно со всех сторон утапливать крышку до момента, когда защелки станут на свои места. Так выглядит топливная станция после сборки.

Когда все установили обратно, подсоединяем клемму на место. Перед запуском мотора включаем зажигание несколько раз, чтобы образовалось давление в системе. Запускаем мотор. На дисплее, указывающем остаток пути до опустошения бака, может быть неверная информация. У меня при 20 литрах в баке показывало 700 км. После нескольких запусков мотора и одной заправки полного бака, датчик прошел калибровку и снова начал указывать верный запас хода.

Процесс замены

При проведении процедуры замены фильтрующего элемента в автомобиле Hyundai Tucson вам необходимо вооружиться: пассатижами, крестовой и плоской отверткой, тюбиком с герметиком и головкой на 12.

Схема топливного фильтра.

Процедура замены топливного фильтра:

Для извлечения заднего ряда сидений требуется выкрутить головкой на 12 два крепежных болта.

После этого снять защитный пластиковый кожух. Стоит помнить, что она закреплена на герметике, поэтому чтобы избежать ее деформации подденьте ее отверткой.

Теперь перед вами «открылся» лючок на четырех саморезах.

Теперь нужно понизить давление в системе. Чтобы это сделать запустите двигатель и отсоедините фиксатор от разъема питания топливного насоса. Протерев или пропылесосив от грязи и песка крышку смело отстыковываем топливопроводные шланги.

В начале, снимите оба шланга подачи топлива, для этого вам пригодятся пассатижи. Зажмите ими фиксирующие защелки и снимите шланг

Помните, что из него скорее всего выльется оставшийся в системе бензин.

Открутите крепежные элементы топливного насоса.

После этого, снимите кольцо и предельно аккуратно вытащите сам фильтр из корпуса.

Постарайтесь не пролить оставшееся в фильтре топливо и не забудьте зафиксировать положения поплавка, определяющего уровень топлива.

Взяв плоскую отвертку, подцепите металлические зажимы и снимите обе трубки, после чего извлеките два разъема.

Осторожно отведя в сторону пластиковую защелку, освободите направляющие. Данный шаг поможет достать их вместе с крышкой.

Вытащить фильтрующий элемент, вместе с насосом из стакана можно только придерживая пластиковые защелки.

Отсоедините провод от минусового канала

Вставьте отвертку между защелками моторчика и кольцом фильтра, тем самым вы сможете отсоединить его.

После произведенных шагов осталось извлечь металлический клапан.

Затем снимите все уплотнительные колечки со старого фильтра, проверьте их целостность и установите клапан на новый фильтр.

Чтобы снять пластиковую деталь придется ослабить защелки, следующим шагом устанавливаем уплотнительные колечки на новый фильтр. На этом этапе можно приступить к процессу сборки.

Для начала установите обратно на фильтр моторчик и подцепите оба топливных шланга металлическими фиксаторами.

После установки моторчика установите фильтр обратно в корпус, он туда войдет только в единственно-верном положении.

Устанавливаем лючок с направляющими, закручиваем крепежные болты и подключаем на место колонку питания.

Теперь насос полностью собран, и его можно поместить обратно в топливный бак. Промажьте контур края защитной крышки герметиком и поставьте ее на место.

Периодичность обслуживания

По регламенту ТО Hyundai Tucson проводится в рамках пробега или возраста с начала эксплуатации.

Стартовое техническое обслуживание начинается от 15 тысяч км. или от 1 года. Это и есть ТО-1.

Такого понятия как нулевой или первый ТО для автомобилей Hyundai Tucson по регламенту производителя не предусмотрено. При этом сами специалисты, а также автовладельцы, отмечают необходимость посетить автосервис через 3 месяца либо спустя 3-4 тысячи км. пробега.

В рамках условно нулевого ТО потребуется заменить моторное масло и масляный фильтр. Это связывают с завершением процесса обкатки нового автомобиля. Не будет никакой катастрофы, если такую замену не провести. Но если обновить масло и поставить новый фильтр, дополнительно залив топливные присадки, двигатель будет чувствовать себя намного лучше.

Hyundai Tucson: Фильтр двигателя найдете без подсказок. Сливные пробки мотора, углового редуктора и АКП отмечены красными стрелками, заливная пробка редуктора — зеленой.

Выкручиваем пять болтов под ключ «на 12» и извлекаем вдобавок два пистона. В любом случае берегите глаза: какова бы защита ни была, с нее норовит осыпаться много грязи. Пробку откручиваем ключом «на 17», а фильтр — любым из известных съемников, места для маневра здесь вполне достаточно.

Прежде чем менять антифриз, запаситесь новой сливной пробкой радиатора. Будучи пластиковой, она со временем скукоживается, и надежно завернуть ее на место редко получается. Если новой пробки нет, то старую лучше вовсе не трогать, а слить жидкость через нижний патрубок радиатора, сняв предварительно хомут.

Здесь же рядом расположены шланги теплообменника АКП, через которые дилеры меняют масло с помощью специальной установки (ATF Fluid Charger). Подсоединив к ней те самые шланги, одновременно удаляют старое масло через один из них и заливают свежее через другой. Выходит быстро, но расточительно — приходится прогонять через систему полтора-два объема масла. Поэтому некоторые специалисты используют другой прием, который мы и рекомендуем. Тем более что при этом установка не нужна — ее роль выполнит насос самой коробки.

Делаем так: снимаем нижний шланг с теплообменника и, запустив двигатель, переводим селектор в позицию «N» (нейтраль). Даем мотору поработать, но только на холостых оборотах и не более минуты

Если все масло вытекло раньше (появились пузырьки воздуха), немедля глушим двигатель! Важно не прозевать этот момент, иначе даже короткое масляное голодание может навредить агрегату. Поэтому лучше прокручивать двигатель стартером, вывернув свечи и обесточив цепи зажигания и питания (для этого вынимаем соответствующие реле и предохранители)

Разумеется, после каждой десятисекундной прокрутки даем стартеру остыть — иначе он попросту сгорит. Остатки масла из коробки сливаем, отвернув пробку в картере. Затем возвращаем пробку на место (момент затяжки 32 Нм) и через трубку щупа заливаем свежее масло.

Теперь запускаем двигатель, даем ему прогреться и, переведя рычаг селектора по всем позициям с двухсекундной задержкой в каждой из них, оставляем в позиции «N». Не глуша мотор, проверяем уровень: на прогретом агрегате он должен быть в диапазоне «HOT», отмеченном на кончике щупа. Имейте в виду, как пониженный, так и повышенный уровень губителен для агрегата, поскольку в обоих случаях масло будет вспениваться.

С заменой масла в МКП все гораздо проще, справитесь и без подсказок. Ничего сложного и с редукторами. Переходя от переднего к заднему, не забудьте прошприцевать единственную крестовину. Возможно, для этого придется отсоединить фланец кардана, чтобы можно было раскрыть шарнир на достаточный угол и подобраться носиком шприца к пресс-масленке.

Замена фильтров топливного насоса Hyundai Tucson 2.0 бензин

Конструктивные особенности бензиновой топливной системы автомобиля Hyundai Tucson первого поколения в том, что все топливные фильтры установлены в топливном баке, а конкретно — главный фильтр является одним целым с корпусом топливной станции. По этой причине на многих автомобилях имеются проблемы топливной системы.

Конкретно моя проблема состояла в том, что автомобиль глох на холостых оборотах на бензине, тщетно пытаясь на протяжении нескольких секунд удержать обороты. Пробег автомобиля 169 000 км, было решено искать причину методом исключения, поэтому первым делом автомобиль отправился на чистку инжектора и дроссельной заслонки. Для этого нужно приобрести:

прокладку регулятора холостого хода 35561-23700;
прокладку дроссельной заслонки 35101-23700.

Данную процедуру рекомендую доверить специалистам. Пока форсунки проходят очистку в три этапа, дроссельную заслонку полностью вымывают и чистят регулятор холостого хода. После чистки упал расход топлива и улучшилась динамика, но спустя 2 дня автомобиль стал глохнуть после кратковременных попыток выровнять обороты на холостом ходу. Так как шторка регулятора холостого хода не заедала, оставалось дело за сменой топливных фильтров.

Для поиска необходимых фильтров я воспользовался оригинальным каталогом запчастей, вписав VIN-номер своего автомобиля. В разделе “двигатель” ищите подгруппу “Узел 31-310: Топливная система”, где на изображении увидите два фильтра в топливном баке. Рядом будет еще один фильтр в топливозаборнике, который стоит отдельно, но его я не менял по причине хорошего состояния фильтрующего элемента.

Итак, конкретно под мой автомобиль с мотором 2.0 G4GC каталог выдает следующие партномера:

фильтр-корпус топливной станции 31911-2E000;

фильтр перед бензонасосом 31090-2E000

Настоятельно рекомендую брать оригинальные фильтра, тем более стоимость их не так высока.

Процесс замены фильтров

7. Так выглядит отдельно крышка и корпус фильтра сверху.

11. Для снятия бензонасоса достаточно утопить его вниз.

13. Теперь собираем все в обратной последовательности

Важно установить все резинки на свои места

Замена топливного фильтра Хендай Туссан бензин видео инструкция

Замена топливного фильтра Hyundai Tucson CRDi, replacing the fuel filter Hyundai Tucson CRDi

https://youtube.com/watch?v=gWt9-q1cTOw

В противном случае, нужно будет заменить топливопроводы. Отщелкиваем четыре фиксатора и снимаем трубку обратного тока топлива.

На автомобиле Hyundai Tucson есть два топливных фильтра. Отворачиваем все винты крепежа топливного модуля извлекаем его из бака.

Для снятия понадобиться отвертка. Снимаем заглушку с топливо провода и вытаскиваем уплотнительное кольцо. Уплотнительное кольцо и заглушку переставляем на новый фильтр.

Плоской отверткой подковыриваем и снимаем фиксатор регулятора давления. Отверткой подковыриваем и достаем регулятор давления.

Выводим провода идущие к датчику указания уровня топлива и демонтируем сам датчик уровня топлива. Отсоединяем три защелки и снимаем крышку бензонасоса.

Топливный фильтр

Для HYUNDAI Tucson 2.0 CRDi компания MANN рекомендует следующие фильтры: C 2631,HU 718 x,W 830/3,WK 824/1. Подробные характеристики этих фильтров вы можете посмотреть в нашем каталоге.

Интервалы замены На HYUNDAI Tucson 2.0 CRDi рекомендуется менять топливный фильтр наждые 100 тысяч км.

Если вы задаетесь вопросом, какой топливный фильтр ставить на HYUNDAI Tucson 2.0 CRDi, то компания MANN позаботилась о Вас и создала подбор фильтров из своих каталогов специально для Вашей топливной системы. Ниже представлен список топливных фильтров, которые вы можете установить на HYUNDAI Tucson 2.0 CRDi. Топливный фильтр один из важнейших фильтров, он имеет высокую степень очистки и не дает мелким и крупным частицам вместе бензином или дизелем попасть в мотор.

MANN WK 824/1

Краткие характеристики MANN WK 824/1

Применения: Легковые автомобили
Цена: 1081
Цена элемент: 952493
Вид фильтра: Топливо
Штрих-код (EAN): 4011558948405
Статус поставки: Поставляется

Смотреть в каталоге

Замена топливного фильтра на Хендай Солярис: пошаговая инструкция

Так как качество бензина на некоторых заправочных станциях оставляет желать лучшего, регламент созданный инженерами завода изготовителя предусматривает работы по замене топливного фильтра Хендай Солярис через каждые 60 000 километров пробега.

Зачем менять топливный фильтр?

Забитый грязью топливный фильтр Хендай Солярис может причинять массу неудобств, наиболее ощутимые из них это:

плохая динамика автомобиля;
трудный запуск двигателя.

Поэтому, менять фильтр нужно обязательно, чтобы автомобиль продолжал радовать своей ездой.

Пошаговая инструкция по замене

Необходимый инструмент и принадлежности:

ветошь;
пассатижи;
отвертка шлицевая;
нож;
ключ на 8 мм торцовый;
герметик.

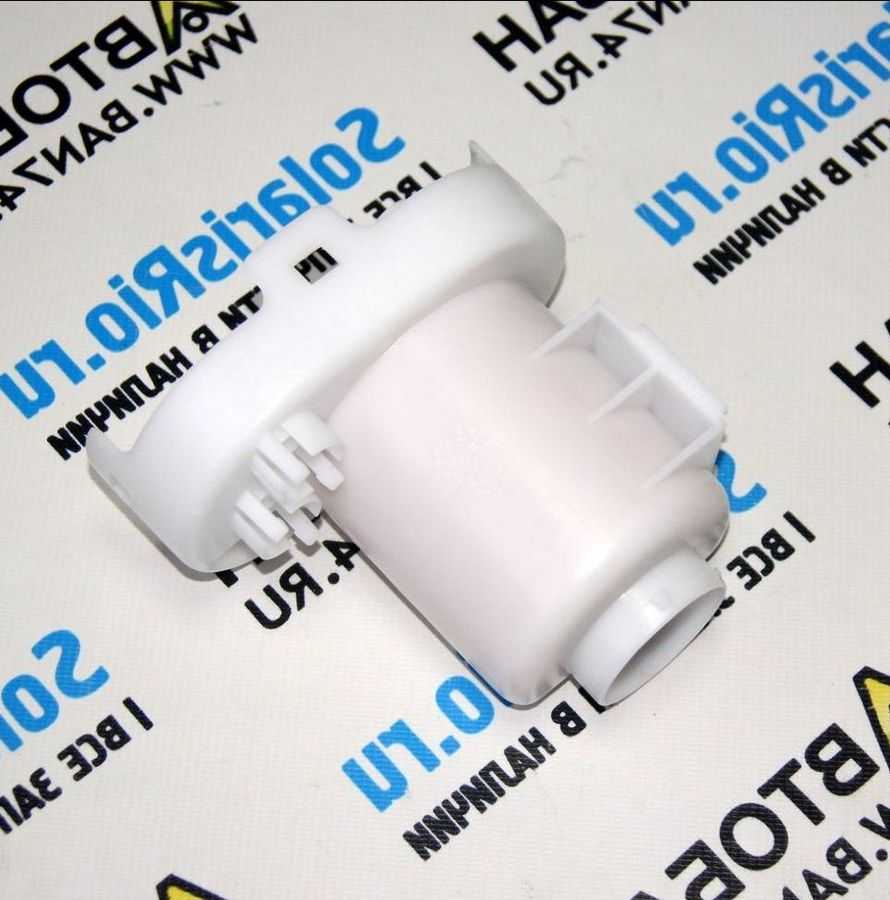

Артикул фильтра Хендай Солярис — 311121R000.

Топливный фильтр Хендай Солярис находится под задним сидением автомобиля и встроен в одном корпусе с топливным насосом.

https://youtube.com/watch?v=tBhnOlwLiBs

Для его снятия нужно снять подушку сидения, открутив торцовым ключом гайку на 12 мм (доступ по центру между спинкой и нижней подушкой). Отщелкиваем спереди две скобы переднего крепления и приподнимаем подушку. Убираем ее в сторону.

Берем нож и срезаем герметик по контуру крышки лючка. Поднимаем крышку и нажимаем на фиксатор штекера присоединенного к выводам разъема топливного модуля- снимаем штекер.

Протираем тряпочкой от пыли и грязи все детали, которые в дальнейшем необходимо будет снять.

Пасатижами сжимаем края хомута и снимаем шланг паров топлива со штуцера.

Откручиваем ключом торцовым на 8 мм болты крепящие прижимное кольцо к баку (восемь штук) и убираем пластину.

Протираем грязь под кольцом, что бы избежать попадания ее в бак.

Вынимаем топливный модуль из отверстия в баке, аккуратно не повредив поплавок датчика уровня топлива.

Достаем герметизирующее крышку и бак резиновое кольцо, протираем его и убираем в сторону.

Кладем насос в сборе на чистую поверхность и продолжаем процедуру разбора.

Рассоединяем штекер датчика уровня топлива от крышки модуля, нажав на фиксаторы.

Убираем его в сторону.

Теперь нажимаем на фиксатор электрической колодки от насоса и вынимаем его.

Необходимо извлечь фиксатор- пружину с топливной трубки от фильтра поддев отверткой или потянув пассатижами.

Поднимаем наконечник, под ним находится резиновое колечко, которое уплотняет — убираем его.

Таким же образом с противоположной стороны отсоединяем наконечник подвода бензина к фильтру.

Отсоединяем крышку и убираем.

Рассоединяем от насоса колодку.

Поддеваем отверткой шлицевой два фиксатора на стакане и рассоединяем его с топливным фильтром. Отжав отверткой два фиксатора — извлечем насос из посадочного отверстия.

На насосе, у патрубка, поддев тонкой отверткой стопорное колечко- снимаем сетчатый фильтр грубой очистки.

Снимаем резиновое колечко со штуцера слива бензина. Отсоединяем провод массы.

Необходимо снять регулятор давления топлива из корпуса, поддев ушки креплений пластиковой скобы.

С регулятора снимаем уплотнительное резиновое кольцо и пластиковое упорное.

Сборка производится в обратном порядке.

Сетчатый фильтр Хендай Солярис необходимо хорошо промыть растворителем или заменить новым, а его кольцо стопорное выпрямляется.

По окончании процесса сборки включаем зажигание несколько раз, заводим Хендай Солярис. Проверяем систему на герметичность, только после этого закрываем лючок и промазываем его герметиком.

Замена топливного фильтра на Hyundai Solaris завершена.

Пошаговая замена

1. Сидение закреплено на двух болтах на четырнадцать.

Откручиваем пластиковые декоративные крышки болтов и откручиваем болты.

На фото ниже крышка снята и виден болт крепления сиденья.

2. Поднимаем сидение и убираем ковер для доступа к лючку топливного модуля.

3. Откручиваем четыре винта крепления лючка под крестовую отвертку.

4. Теперь нужно сбросить давление в системе. Для этого снимите минусовую клемму с аккумулятора и отключите разъем питания бензонасоса. Установите минусовую клемму и запустите мотор. Мотор выработает топливо из рампы и заглохнет.

Не забудьте выключить зажигание после того как мотор заглохнет.

5. Демонтируем предохранительную скобку, сжимаем фиксаторы и снимаем топливную трубку.

6. Так же как в предыдущем шаге работы снимаем еще одну топливную трубку.

7. Отворачиваем все винты крепежа топливного модуля и извлекаем его из бака. Заранее приготовьте емкость чтобы положить топливный модуль потому что из него будет течь бензин.

8. Отсоедините 4 защелки которые держат крышку топливного модуля. Снимите крышку.

9. После снятия крышки отключаем две фишки указанные ниже.

10. Отключаем фишку указанную ниже.

Для снятия понадобиться отвертка.

11. Снимаем заглушку с топливо провода и вытаскиваем уплотнительное кольцо.

12. Уплотнительное кольцо и заглушку переставляем на новый фильтр.

13. Плоской отверткой подковыриваем и снимаем фиксатор регулятора давления.

14. Отверткой подковыриваем и достаем регулятор давления.

15. Выводим провода идущие к датчику указания уровня топлива и демонтируем сам датчик уровня топлива.

16. Отсоединяем три защелки и снимаем крышку бензонасоса.

17. Извлекаем бензонасос

Обратите внимание чтобы после снятия насоса на нем была уплотнительная резинка на входе топлива

Если нет, значит она осталась в фильтре. Извлеките ее и установите на насос.

18. Отщелкиваем четыре фиксатора и снимаем трубку обратного тока топлива.

В случае если водитель точно не знает, необходима ли замена топливного фильтра Хендай Туссан, нужно обратить внимание на следующие моменты:

двигатель стал плохо заводиться, глохнет или же вообще, не заводится;
двигатель работает неровно;
заметное снижение мощности;
большой расход топлива.

Чтобы понять как правильно менять фильтрующий материал, давайте немного разберемся для чего он нужен и в чем заключаются его основные функции. В первую очередь фильтрация топлива нужна для удаления различных частичек пыли, грязи, ржавчины, которые в избытке имеются в емкостях транспортирующих топливо. А также смол, которые образовываются вследствие различных химических процессов. Все это может привести к нарушению работы мотора.

Возможные проблемы после замены топливного фильтра

Большая часть автомобилистов, после замены топливного элемента на многих автомобилях, в том числи и на Хендай Туксон, встречаются с распространенной проблемой — мотор либо не желает заводиться, либо не с первого раза. Причиной этой неисправности чаще всего становится уплотнительное колечко. Если после осмотра старого фильтра вы на нем нашли уплотнительное кольцо, то тогда закачанный бензин будет течь обратно, и насосу придется каждый раз закачивать его заново. При отсутствии или механическом повреждении уплотнительного кольца требуется заменить его новым. Без этой детали топливная система не будет функционировать в положенном режиме.

Возможные проблемы после замены топливного фильтра

Замена топливного фильтра Хендай Солярис своими руками – журнал За рулем

Если в процессе эксплуатации заметно снижение мощности или затруднен запуск двигателя, причиной может быть засоренный топливный фильтр. В этом случае нужно заменить фильтр независимо от пробега.

Топливный фильтр установлен в топливном модуле.

Головкой «на 12» с удлинителем отворачиваем болт заднего крепления подушки заднего сиденья.

Доступ к болту через зазор между подушкой и спинкой заднего сиденья.

Приподнимая переднюю часть подушки, выводим две скобы ее переднего крепления из держателей.

Cнимаем подушку заднего сиденья.

Ножом подрезаем герметик по периметру крышки лючка топливного модуля.

Отводим крышку лючка.

При выключенном зажигании сжимаем фиксаторы колодки жгута проводов и отсоединяем колодку от разъема крышки топливного модуля.

Если незадолго перед началом выполнения операций по демонтажу топливного модуля включали зажигание, то необходимо сбросить давление топлива в системе питания. Для этого пускаем двигатель, и если он завелся, даем ему поработать на холостом ходу до остановки из-за выработки топлива в системе. Затем включаем стартер на 2–3 с. После этого давление топлива в системе питания будет сброшено.

Сжав пассатижами концы хомута крепления шланга подвода паров топлива к адсорберу, сдвигаем хомут по шлангу.

Снимаем шланг со штуцера крышки топливного модуля.

Выводим держатель трубки подвода паров топлива к электромагнитному клапану продувки адсорбера из отверстия в кронштейне крышки модуля.

Головкой «на 8» отворачиваем восемь болтов крепления прижимной пластины крышки модуля.

Снимаем пластину.

Аккуратно, чтобы не зацепиться поплавком датчика указателя уровня топлива, извлекаем топливный модуль из отверстия топливного бака.

Нажав фиксатор колодки проводов датчика указателя уровня топлива, отсоединяем колодку от разъема крышки модуля.

Выводим провода датчика указателя уровня топлива из держателей на крышке и стакане топливного модуля.

Поддеваем шлицевой отверткой фиксатор датчика указателя уровня топлива.

Сдвигаем датчик по направляющим стакана модуля.

Снимаем датчик с проводами.

Нажав фиксатор колодки проводов топливного насоса,..

…отсоединяем колодку от разъема крышки топливного модуля.

Поддеваем отверткой пружинный фиксатор наконечника трубки подвода топлива от фильтра к крышке модуля.

Извлекаем фиксатор.

Аналогично с входного штуцера фильтра снимаем наконечник трубки топливного насоса.

Отжимаем шлицевой отверткой на корпусе стакана фиксаторы двух направляющих стержней крышки топливного модуля.

Разъединяем крышку и стакан топливного модуля.

Отсоединяем от топливного насоса колодку.

Поддеваем шлицевой отверткой два фиксатора на корпусе стакана модуля.

Извлекаем из стакана топливный фильтр в сборе с насосом, сетчатым фильтром и регулятором давления топлива.

Освободив отверткой два фиксатора…

…вынимаем топливный насос с трубкой из гнезда в корпусе фильтра.

Поддев шлицевой отверткой стопорную шайбу,..

…снимаем сетчатый фильтр с патрубка насоса.

Вынимаем из щели корпуса сетчатого фильтра стопорное кольцо.

Снимаем с наконечника трубки слива топлива резиновое уплотнительное кольцо и отсоединяем наконечник «массового» провода от вывода корпуса топливного фильтра.

…снимаем фиксатор.

Вынимаем регулятор давления топлива из гнезда корпуса топливного фильтра.

Снимаем с фланца регулятора давления топлива резиновое уплотнительное кольцо…

…и пластмассовое упорное кольцо.

Отсоединяем от корпуса топливного фильтра трубку слива топлива.

Поддев отверткой, вынимаем из гнезда корпуса топливного фильтра резиновое уплотнительное кольцо наконечника регулятора давления топлива.

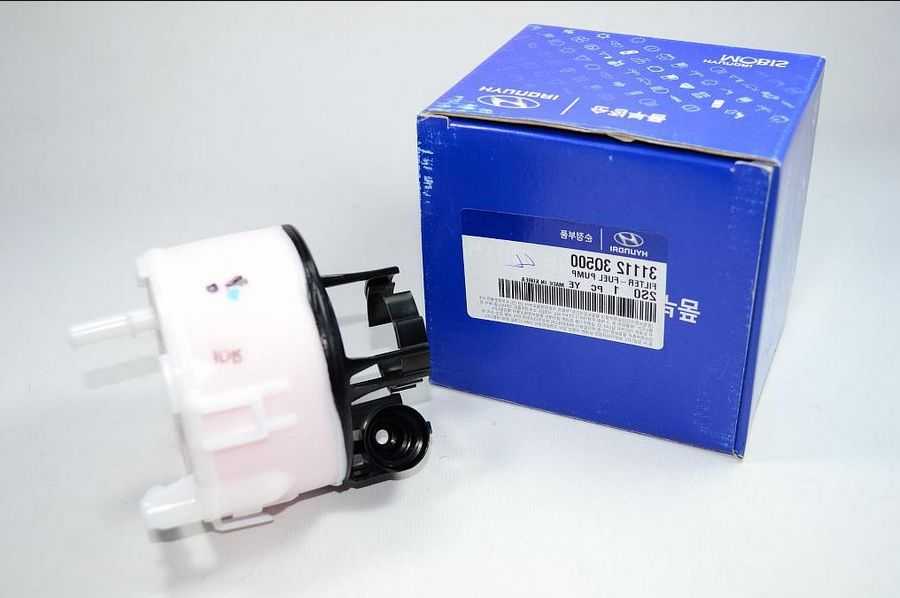

Топливный фильтр с уплотнительными кольцами на входном и выходном штуцерах.

Заменив топливный фильтр, сборку и установку модуля проводим в обратной последовательности.

Перед монтажом сетчатого фильтра его необходимо промыть и очистить от загрязнений. Деформированную стопорную шайбу сетчатого фильтра выправляем или заменяем новой.

[Техническое обслуживание Hyundai Solaris на 60 тыс.

км пробега]

Замена топливного фильтра Hyundai Solaris

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter
