Замена топливного фильтра на хендай солярис своими руками: видео

Где расположен топливный фильтр на Хёндай Солярис

Топливный фильтр — небольшая, но важная деталь автомобиля. Дело в том, что какое бы топливо ни было залито в машину, оно далеко не всегда отличается чистотой. И бензин, и солярка проделывают довольно долгий путь в цистернах, а потом стоит в бункерах на заправках. Сетчатые прокладки могут спасти только от крупного мусора. Тут-то и приходит на помощь фильтр тонкой очистки.

В процессе эксплуатации через этот элемент проходит весь бензин, заливаемый в автомобиль. Постепенно фильтр засоряется и хуже пропускает бензин. Это ведёт к падению давления, возрастает нагрузка на бензонасос, падает «тяга автомобиля». Поэтому технический регламент предписывает менять его каждые 50 — 60 тысяч километров пробега.

Впрочем, эта цифра является ориентировочной. Стоит учитывать, что если езда производится в тяжёлых дорожных условиях, а заправляться часто приходится в незнакомом месте, то срок замены неуклонно уменьшается и составляет порядка 30 тыс. км. И наоборот, при аккуратной езде и использовании проверенного бензина можно оставить этот узел без замены, если нет никаких тревожных симптомов.

Топливный фильтр на Солярисе сблокирован с бензонасосом. Чтобы добраться до последнего, потребуется демонтировать заднее сиденье. Именно там, под специальной крышкой находится бензонасос, из блока которого извлекается топливный фильтр.

Какой фильтр лучше поставить на Hyundai Solaris?

На автомобили Солярис ставят 2 фильтра: тонкой и грубой очистки. Оба находятся в едином топливном модуле, помещённом в баке. Производитель советует ставить оригинальные изделия, оснащённые качественными фильтрующими элементами:

для тонкой очистки горючего детали с каталожным номером 311121R000 или S311121R000 (примерная стоимость — 900 рублей);
для грубой очистки сетка под номером 311841R000 (цена — 350 рублей).

Также подходят изделия следующих производителей:

корейского AMD;
голландского Nipparts;
швейцарского Finwhale;
южнокорейского Kross.

Популярные марки: Hyundai Solaris

Самостоятельная замена топливного фильтра Хендай Солярис (фото и видео).

Наша инструкция пригодна для автомобилей Hyundai Solaris с двигателями 1,4 1,6 л., как первого, так и второго поколения.

Когда следует менять топливный фильтр?

Производитель установил регламент — замена топливного фильтра осуществляется раз в 60000 км.. Но, на практике, фильтр лучше менять чаще, так как качество топлива на российских АЗС оставляет желать лучшего.

Засорение топливного фильтра проявляет себя в виде недостатка мощности, провалов при разгоне, снижения максимальной скорости.

Если своевременно не менять топливный фильтр, могут быть проблемы. Однажды, к нам на сервис, попал Солярис, с отказавшим бензонасосом, причина отказа — порыв сетки. Соответственно, грязь попадала в насос, и он изнашивался, причиной прорыва сетки было образование, в баке, конденсата и его замерзание.

На практике — топливный фильтр желательно менять раз в 3 года или 40000-50000 км, в зависимости от того что наступит раньше.

Если вы живёте в крупных городах и много ездите, регламентный срок замены топливного фильтра вас вполне устроит.

Что потребуется для замены топливного фильтра?

Инструменты:

вороток с удлинителем
головка на 8 для откручивания кольца топливного модуля.
головка на 12 для откручивания сиденья.
канцелярский или обычный нож для подрезания герметика.
пассатижи для снятия хомутов.
плоская отвертка для разборки топливного модуля.

Расходные материалы:

сетка грубой очистки (31184-1R000 — оригинал)
фильтр тонкой очистки (S3111-21R000 — оригинал)
герметик для приклеивания крышки (любой, можно даже Казанский)

Примерная стоимость расходных материалов 1500 рублей.

Как осуществляется замена топливного фильтра?

Если вам лень читать, можете посмотреть это видео:

Если вам привычнее читать, ниже для вас пошаговая инструкция с картинками:

Шаг 1 — снимаем подушку заднего сиденья.

Для этого откручиваем головкой на 12, крепежный болт. Он расположен по центру и движением вверх приподнимаем подушку сидения, освобождая передние кронштейны.

Шаг 2 — снимаем крышку.

Делается это при помощи канцелярского или обычного ножа подрезаем герметик и поднимаем её.

Шаг 3 — убираем грязь.

Это необходимо для того, чтобы после демонтажа топливного модуля, вся эта грязь не попала в бак. Сделать это можно при помощи тряпки, щётки или компрессора.

Шаг 4 — вынимаем топливный модуль.

Аккуратно отсоединяем все провода и отщелкивает хомуты топливных шлангов. После этого откручиваем 8 болтов на 8, снимаем стопорное кольцо и бережно извлекаем топливный модуль.

Шаг 5 — обслуживаем топливный модуль.

Заменяем фильтр грубой очистки (сеточку на входе в бензонасос), заменяем фильтр тонкой очистки — пластиковую емкость.

ВНИМАНИЕ! Крайне важно, при смене фильтров не потерять уплотнительные колечки. Частая ошибка потеря уплотнительных колец регулятора давления — если забыть установить уплотнительные кольца автомобиль завести не получится, так как топливо не будет поступать в двигатель

Частая ошибка потеря уплотнительных колец регулятора давления — если забыть установить уплотнительные кольца автомобиль завести не получится, так как топливо не будет поступать в двигатель.

Шаг 6 — собираем все в обратной последовательности, приклеиваем на герметик крышку, устанавливаем сидение и наслаждаемся сэкономленные деньгами.

Для понимания степени засора топливного фильтра за 50000 км эксплуатации, можете посмотреть два фото (бумага фильтра с одной стороны и с другой):

Заключение.

Я надеюсь, что прочитав эту статью, вы поняли, что замена топливного фильтра Хендай Солярис (Hyundai Solaris) не представляет сложности.

К сожалению, выполнить эту работу не испачкав руки и не понюхав в бензина, невозможно, поэтому, возможно, имеет смысл обратиться к профессионалам.

При помощи замечательного сервиса «Ремонтиста» , можно подобрать автосервис рядом с домом изучить отзывы про него и узнать цену.

Средняя цена на услугу по замене топливного фильтра на Солярисе на 2018 год — 550руб, среднее время оказания услуги 30 минут.

На этом у меня сегодня всё. Надеюсь, что статья была вам полезной. Если вы хотите ее дополнить или задать вопросы пишите комментарии.

http://dispetcher-gruzoperevozok.biz/zamena-toplivnogo-filtra-henday-solyaris/http://razborov.net/hyundai/zamena-toplivnogo-fil-tra-hyundai-solaris.htmlhttp://zapchasti.expert/toplivnyj-filtr/toplivnyj-filtr-hyundai-solaris.htmlhttp://etlib.ru/report/1424-zamena-toplivnogo-filtra-hendaj-solyarishttp://life-with-cars.ru/bez-rubriki/samostoyatelnaya-zamena-toplivnogo-filtra-hendaj-solyaris-foto-i-video/

Замена топливного фильтра Хендай Солярис: процесс, видео

Затем снимаем шланг со штуцера крышки топливного модуля. Выводим держатель трубки подвода паров топлива к электромагнитному клапану продувки адсорбера из отверстия в кронштейне крышки модуля. Нажимаем фиксаторы наконечника трубки подачи топлива к рампе, снимаем наконечник со штуцера крышки модуля.

Берем заранее приготовленную емкость, вынимаем топливный модуль из отверстия топливного бака и ложем его. Открутите крепежные элементы топливного насоса. Сливаем бензин с топливного фильтра.

Разбираем топливный модуль чтобы достать из него корпус с самим фильтром тонкой очистки. Снимаем металлические скобы пружинные фиксаторы наконечника трубки подвода топлива от фильтра к крышке модуля, они вынимаются отверткой, где стоит топливный фильтр на хендай солярис всего две спереди и сзади. Поддеваем отверткой задний пружинный фиксатор. Отжимаем шлицевой отверткой на корпусе фиксаторы двух направляющих стержней крышки топливного модуля. Разъединяем крышку и стакан топливного модуля.

В этом деле во главу угла поставлена деликатность.

Самостоятельная замена топливного фильтра Хендай Солярис (фото и видео).

В противном случае вы рискуете залить салон машины бензином, так как если бак заправлен под завязку, в стакане топливного узла будет находиться слишком большое количество топлива. Далее, мы рассмотрим пошаговую инструкцию по замене топливного фильтра Солярис своими руками.

Готовим головку на 8 и 12, узкогубцы, нож, тонкую отвёртку с плоским лезвием, герметик. Снимаем подушку заднего дивана.

Замена топливного фильтра Хендай Солярис

Для этого нам нужно найти несколько болтиков на 12, которые дислоцируются между ней и спинкой. После её демонтажа, нашему взору предстанет пластиковая крышка, приподняв которую мы получаем непосредственный доступ к верхней части модуля топливного насоса.

Крышка зафиксирована посредством герметика.

Для её вскрытия нужно пройтись ножом по периметру лючка. Снимаем разъём с топливного модуля, заводим двигатель и ждём пока он заглохнет.

Таким образом, сбрасывается давление в топливной магистрали. Отсоединяем патрубки где стоит топливный фильтр на хендай солярис верхней части топливного модуля. На топливной магистрали находится фиксатор, который позволяет аккуратно и быстро отсоединить её. Тут, главное, не прилагать сверх усилий, потому как деформированные зубцы фиксатора, потом не смогут выдержать давление топливной системы и соединение разгерметизируется прямо во время движения автомобиля.

Как вы знаете, автомобили Хёндай Солярис выпускались с разными видами двигателей и в различных комплектациях, от этого разнились и детали, применяемые на автомобили, как например воздушный или салонный фильтр.

Топливный же фильтр одинаковый для всех видов двигателей и комплектаций, и находится он на всех моделях прямо в бензобаке, вместе с топливной помпой. Снимаем пластину.

Снимаем металлические скобы пружинные фиксаторы наконечника трубки подвода топлива от фильтра к крышке модуля, они вынимаются отверткой, их всего две спереди и сзади. Разъединяем крышку и стакан топливного модуля.

Самостоятельная замена топливного фильтра Хендай Солярис (фото и видео).

Наша инструкция пригодна для автомобилей Hyundai Solaris с двигателями 1,4 1,6 л., как первого, так и второго поколения.

Когда следует менять топливный фильтр?

Что потребуется для замены топливного фильтра?

Инструменты:

вороток с удлинителем
головка на 8 для откручивания кольца топливного модуля.
головка на 12 для откручивания сиденья.
канцелярский или обычный нож для подрезания герметика.
пассатижи для снятия хомутов.
плоская отвертка для разборки топливного модуля.

Расходные материалы:

сетка грубой очистки (31184-1R000 — оригинал)
фильтр тонкой очистки (S3111-21R000 — оригинал)
герметик для приклеивания крышки (любой, можно даже Казанский)

Примерная стоимость расходных материалов 1500 рублей.

Как осуществляется замена топливного фильтра?

Если вам лень читать, можете посмотреть это видео:

Если вам привычнее читать, ниже для вас пошаговая инструкция с картинками:

Шаг 1 — снимаем подушку заднего сиденья.

Шаг 2 — снимаем крышку.

Делается это при помощи канцелярского или обычного ножа подрезаем герметик и поднимаем её.

Шаг 3 — убираем грязь.

Шаг 4 — вынимаем топливный модуль.

Шаг 5 — обслуживаем топливный модуль.

Заключение.

Топливный фильтр на Хендай Солярис: где находится, цена, оригиналы, аналоги, артикулы

Производитель рекомендует обновлять ТФ через 60000 км – каждое четвертое ТО. Интервал подлежит корректировке в сторону сокращения, если автомобиль систематически заправляют некачественным горючим.

Технические параметры ТФ: наружный диаметр 80.0 мм, внутренний диаметр 62.0 мм, длина 59 мм.

Серийный номер / артикул	Цена в рублях
31112-1R000 оригинальный фильтр, который стоит по умолчанию на серийных моделях	От 900 – 950
H70WK13	LF-993M	От 850
WK 8019	FS11004	От 850
30H11	ADG02404	От 850
PP979/2	30-H0-011	От 850
N1330330	PF3907	От 850
J1330515	LF-993M	От 850
FC-H11S	FS11004	От 850
N1330330	PF3907	От 850
H70WK13	WK 8019	От 850
30H11	FS11004	От 850
*стоимость уточните у менеджера на момент покупки

Топливный фильтр на Солярис

О сроках эксплуатации топливного фильтра уже многие годы появляются всё новые факты. Кто-то говорит, что его должно хватать на весь срок эксплуатации автомобиля (только вдумайтесь!), кто-то говорит, что менять нужно каждые 50,000 км, а другие утверждают, что топливного фильтра хватает максимум на 20-30,000 км. Как говорится, кто на что горазд. Только вот кому верить и как быть? Менять ещё хороший фильтр через каждые 10,000 км жалко, а доводить его до состояния полной непригодности с дополнением в виде неисправности других, более дорогостоящих запчастей, не хочется.

Топливного фильтра Хендай Солярис, да и любого автомобиля, хватает на весь срок эксплуатации только в лабораторных условиях. Воздух чист, мусора нет, топливо идеально. Только вот в реальности же всё с точностью да наоборот. Топливный фильтр нужно менять, а срок же зависит от факторов: как вы водите автомобиль, по каким дорогам больше всего проезжаете (пыльные сельские заносят намного больше мусора и грязи), и, главное, каким топливом пользуетесь. Если вы заправляетесь всегда только на одной заправочной станции, где вы точно уверены в качестве бензина, и проезжаете по умеренно чистым дорогам, то замену можно спокойно производить через 50-60,000 км. В других же случая, рекомендуется менять топливный фильтр пораньше.

Признаки неисправности топливного фильтра Солярис

Забитость топливного фильтра легко вычислить по следующим признакам:

потеря мощности двигателя;
увеличение расхода топлива;
неравномерное движение автомобиля;
во время движения автомобиль время от времени глохнет;
и финиш — автомобиль не заводится.

Замена топливного фильтра Солярис

Замена топливного фильтра производится следующим образом:

С помощью головки на 12 открепляем и снимаем подушку заднего сиденья;
Помогая отвёрткой или ножом, снимаем крышку люка топливного отсека;
Отсоединяем колодку проводов и шланги от крышки топливного отсека;
Снимаем пластину крышки, открутив 8 болтов головкой на 8;
Аккуратно вынимаем топливный модуль. Будьте осторожны и не разбрызгивайте топливо по всему салону автомобиля. Лучше всего во время замены открыть двери для лучшей вентиляции. Также будьте внимательны, чтобы рядом не было огня. Покурите после;
Освободите фильтр и произведите его замену;
Поместите топливный модуль обратно в бак.

Топливный фильтр на Хендай Солярис

11791

Причины засорения

нестабильный запуск силового агрегата на разных температурных режимах;
повышенное потребление горючего, в том числе под нагрузкой;
детонация мотора на холостом ходу;
разгон медленнее обычного;
прострелы в выхлопной трубе;
двигатель автомобиля давится, как следствие обогащенной или обедненной горючей смеси;
на приборном щитке горит индикатор «Check Engine».

эксплуатация автомобиля дольше рекомендованного срока до прохождения планового технического осмотра;
заправка некачественного горючего, низкооктановой смеси на протяжении длительного времени;
монтаж неоригинальных расходных материалов;
установка запчастей от других технических средств, которые по внешним признаками схожи с заводскими;
нахождение машины длительное время «на простое», в режиме «консервации», вследствие чего контур засорился, образовался осадок.

Hyundai Solaris Серебряная Акула › Бортжурнал › Замена топливного фильтра

Ну что же, это свершилось. Спустя почти 5 лет с момента выезда из салона и пробежав без малого 116000 км я решился-таки на самостоятельную замену топливного фильтра и ни разу не пожалел. Так сказать прокачал свой экспериенс (“опыт” по-русски говоря).Топливный заказывал через автодок:

1: фильтр топливный оригинал 311121R000. Пообщавшись с людьми понял, что я чуть сплоховал с выбором — можно было взять фильтр “2-ой линии” вышло бы дешевле.2. топливный фильтр грубой очистки (сеточка) оригинал 311841R000. Так же потратил лишнего — можно было взять намного дешевле не оригинал. А кто-то и вовсе не заморачивается — промывает тот. который был. Я решил заменить. Но по порядку.

Итак. топливный фильтр стоит под сиденьем заднего дивана, которое крепится на двух фиксаторах под боковыми пассажирами и по центру в спинке на болт “на 12”. Под сиденьем мы видим черную крышку.

Сколько читал, да и в “мурзилке” написано. что снимается легко. Фиг там. У меня крышка сидела на черном герметике. Но чуть поддев плоской отвёрткой крышка поддалась.

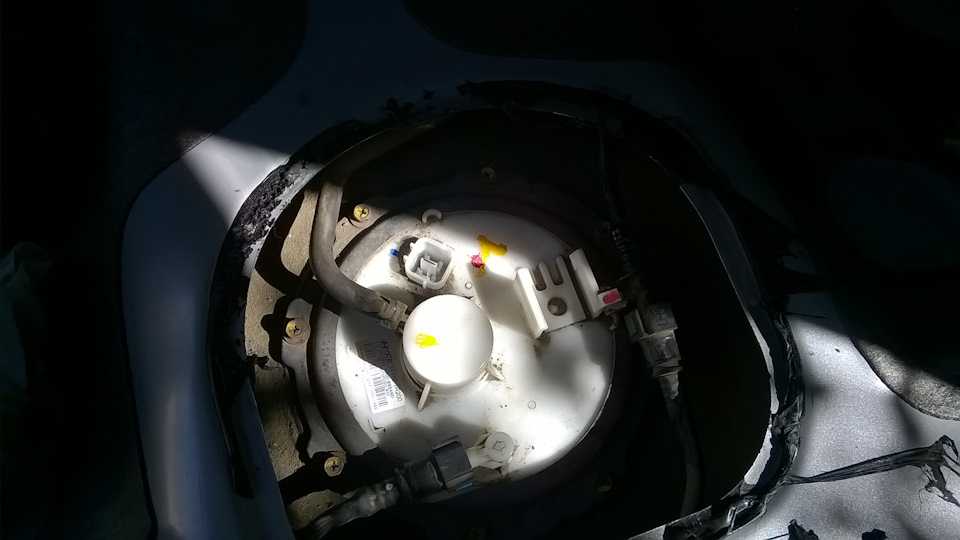

То, что я увидел далее — не видел ни у кого и в “мурзилке” в том числе

Так всё было в толстом слое пыли (ещё бы, ведь за 5 лет туда никто не лазил). Я думал, что этот отсек будет герметичен. Ан нет, внизу увидел дырень наружу под днище.Оттёр всю крышку топливного модуля, чтобы никакая вредность не нарушила девственный мир бензобака

Прежде чем отсоединять шланги топливной магистрали, необходимо спустить давление в системе. Для этого по “мурзилке” скинул минусовую клемму с АКБ. Затем отсоединил колодку питания топливного модуля. Теперь необходимо запустить двигатель. При первом повороте ключа, в режиме теста, на приборной панели начинает моргать индикатор пустого бака (оно и понятно, ведь датчик отсоединён). Двигатель схватил не сразу — кашлял, задыхался, но пытался покрутить. В это время на панели приборов почему-то начал моргать индикатор давления масла. Я сначала не понял, что всё сделано как надо. Запустил второй раз — схватывания произошло лучше, но через пару секунд двигатель сам заглох — топливо закончилось… По идее… Но при отсоединении одного из шлангов получился пшик. Немного, но не приятно быть облитым бензином. Благо я после замены фильтра планировал навести ПХД в салоне. Отсоединив два шланга (один просто надет на штуцер, другой через специальных зажим) и сняв с крепления третий шланг (я его не отсоединял) откручиваем 8 болтов по периметру. Я использовал большую крестовую отвёртку. Перед откручиванием последнего болта придерживаем топливный модуль — верхняя его часть на пружинах, которые выдавливают конструкцию наверх.Убрав фиксирующее кольцо, достаём модуль. Тут надо чуть изловчиться, дабы не оторвать поплавок.И да, в чаше находится ещё грамм 200 топлива, потому когда вытаскиваем — сильно не наклоняем.И вот вуаля, конструкция снаружи

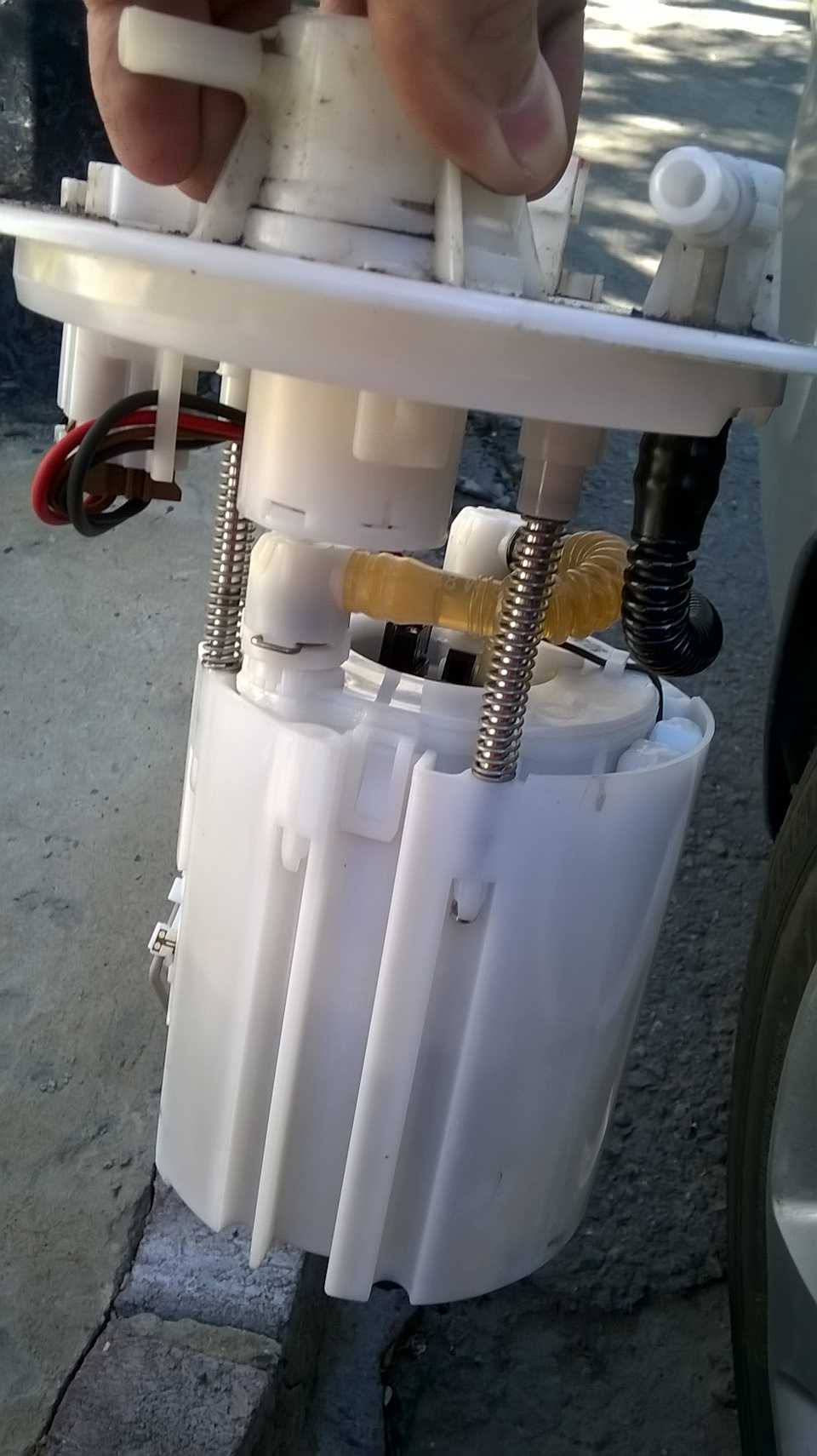

И начинаем с него снимать всё то, что нам понадобится. А понадобится нам всё, кроме старого фильтра.

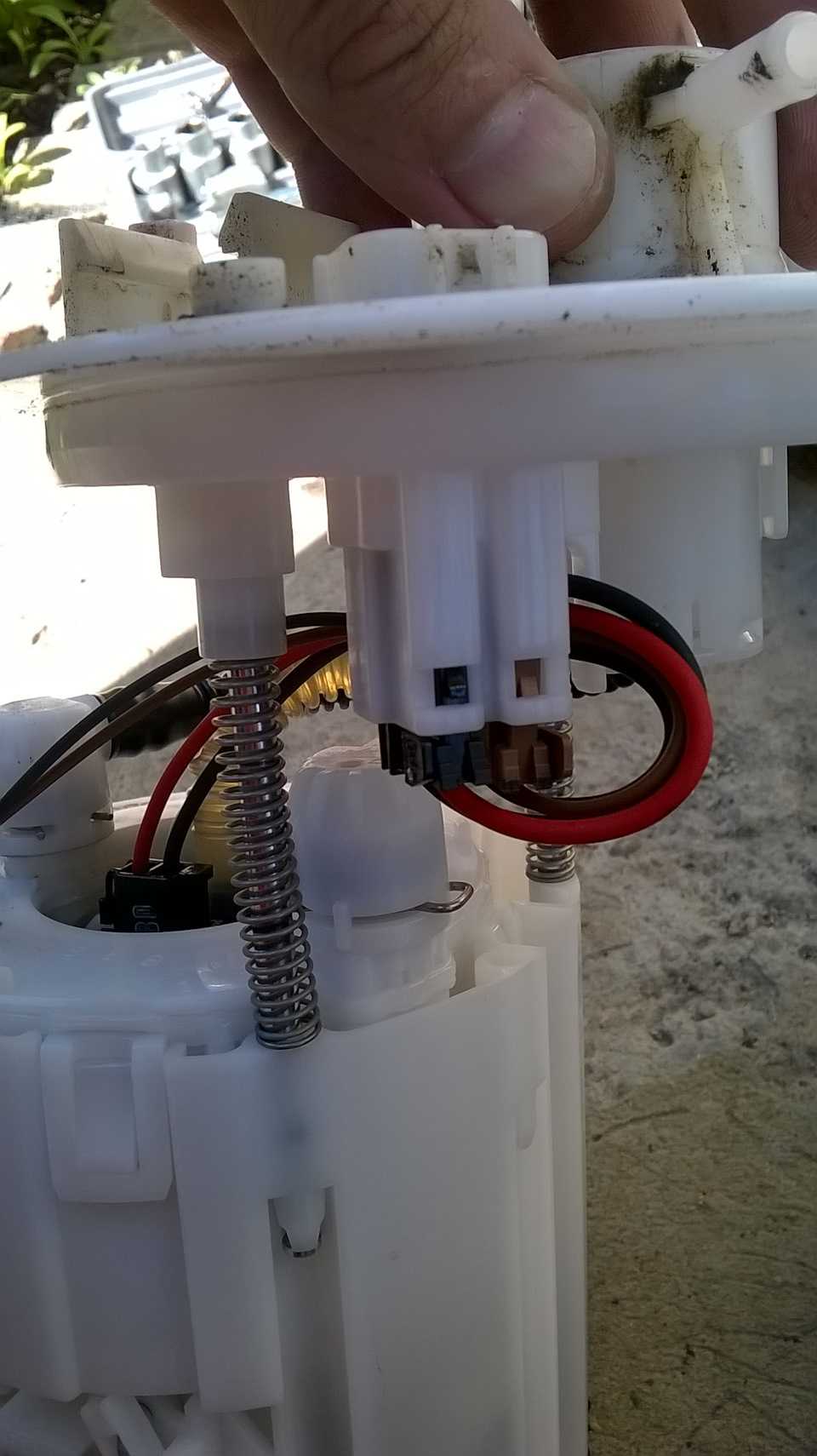

На всякий случай сфотографировал положение клемм питания модуля, чтобы при сборке не перепутать где какая была.Отсоединив клеммы снимаем верхнюю часть, которая пружинит. для этого внизу стержней имеются фиксаторы, которые следует слегка отогнуть и вытащить конструкцию вверх.

Снимаем шланги, для чего необходимо вытащить по скобе на каждом шланге. Скобы не теряем.

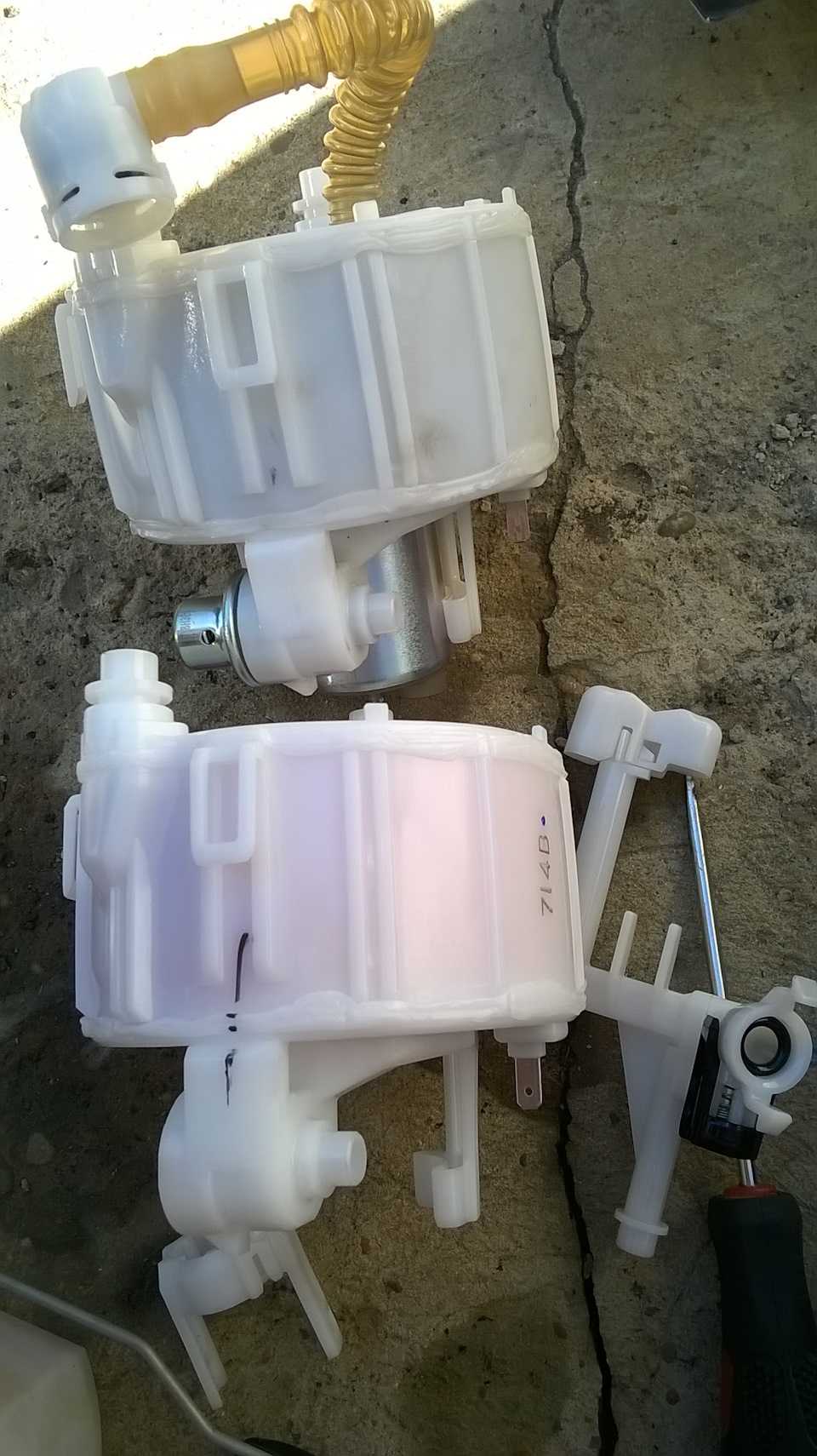

Отсоединяем защелки (4 штуки), которые крепят фильтр и насос к чаше.и вытаскиваем сам фильтр и насос, который на защёлках висит на фильтре..Вот такой осадок был в чаше

Далее продолжаем разбирать. С насоса шланг не снимаем. Шланг перекочует вместе с насосом. Со старого фильтра нам надо будет снять ещё регулятор давления топлива с фиксатором, которые сидят на защёлках

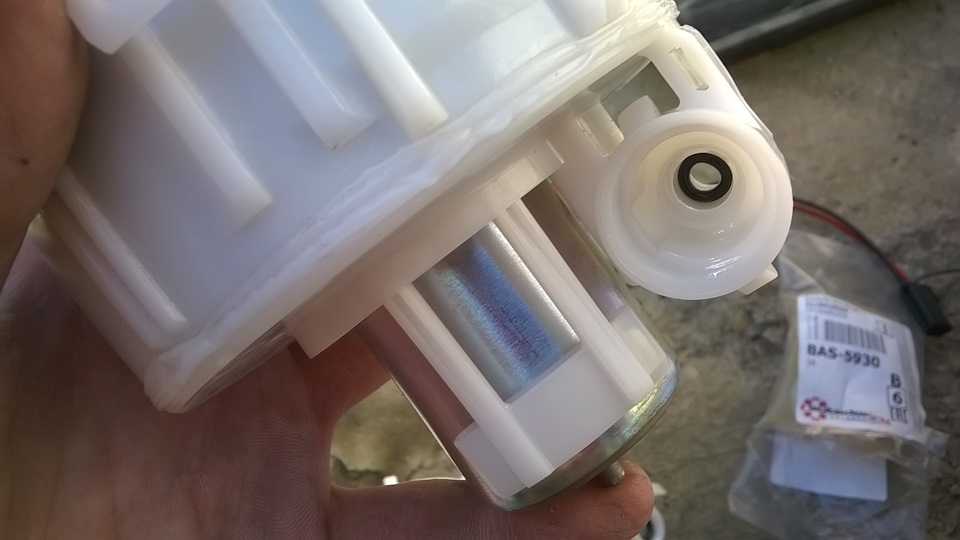

Вот тут-то нужно быть максимально внимательным. дабы не потерять уплотнительные кольца. Их будет 3 штуки — одно будет в фиксаторе с передней части регулятор, одно — на регуляторе, для плотного прилегания к корпусу и третье — самое маленькое скорей всего останется в корпусе отсека регулятора на старом фильтре

С нижней части насоса снимаем фильтр грубой очистки., поддевая отверткой в районе шайбы-фиксатора в корпусе фильтра.

Замена топливного фильтра на Хёндай Солярис 1,4 — 1,6

Воздушные фильтры для Hyundai Solaris не отличаются в зависимости от объема двигателя. От производителя на устанавливается 281131R100. Цена — от 390 руб. Производитель — компания Mobis, которая является по факту дочерним предприятием Kia{amp}amp;Hyundai, и занимается поставками оригинальных запчастей на конвейер. В продаже также можно встретить оригинальный воздушный фильтр под номером S281131R100. Разницы между деталями нет.

Оригинальная деталь.

Бардачок

Открытый бардачок

Ограничитель справа

Упор-стопор

Второй упор стопор

Откинутый бардачок

Корпус фильтра

Правый фиксатор

Сжатие фиксатора

Левый фиксатор

Снятие крышки

Крышка

Изъятие сеточки

Фильтр

Изъятие фильтра

Вынутый фильтр

Посадочное место

Новый фильтр

На ранних моделях Хендай Солярис вместо салонного фильтра устанавливалась сетка. Артикул изделия — 971330С000. Средняя цена — 680 руб. Она просто служила препятствием для попадания в систему вентиляции крупных частиц мусора и насекомых. С очисткой воздуха от автомобильных выбросов, мелкой пыли, а тем более от неприятных запахов с улицы она не справляется.

Размеры салонного фильтра Хендай Солярис
Длинна	191 мм
Ширина	212 мм
Высота	15 мм

При замене салонного фильтра Хендай Солярис выбирают наиболее популярные заменители:

AMD FC167C Производитель — корейская компания AMD. Цена — от 150 руб. Фильтр имеет угольный слой, который предназначен для дополнительной фильтрации воздуха. Отзывы покупателей о данной модели фильтра только позитивные. Из недостатков — тонкое угольное напыление;
TSN 9.7.872 Производитель — компания ТСН Цитрон. Цена — от 140 руб. Хорошее качество исполнения, позитивные отзывы от покупателей. Немного больше оригинального фильтра по углам. Можно легко подогнать под нужные размеры, немного обрезав края, так как он немного больше от оригинального: длина — 196, ширина — 216, высота — 17,5мм;
Filtron k1329 Цена — 150 руб. Польский производитель Filtron, входящий в состав известного мирового бренда MANN HUMMEL. Имеет качественный, плотный фильтрующий элемент. Хорошо подходит по размерам в установочную рамку. Имеет только позитивные отзывы владельцев Хендай Солярис, но и стоимость соответственно будет чуть выше.

Другие аналоги салонного фильтра на Солярис
Простые салонные фильтры
Производитель	Артикул
AMD	AMDFC167
Mann	CU1828
Fortech	FS-130
NPA	NP41309311
Невский фильтр	NF-6348
SIBTEK	AC0462C
Parts-Mall	PMA043
Угольные салонные фильтры
TSN	97133
TSN	97872
Filtron	K1183
Невский фильтр	NF-6348c
Mitwell	MA2782
Kortex	KC0045S
SCT	SAK279
Avantech	CFC1119

Помещаем транспортное средство над смотровой ямой.
Глушим мотор, выключаем зажигание.
Открываем капот.
Снимаем силовые клеммы с аккумуляторной батареи.
Открываем задние двери. Поддеваем фиксаторы, извлекаем заднее сиденье.
Ключом на «12» выкручиваем гайки диагностического люка.
Отсоединяем колодки с проводами от модуля бензонасоса.
Запускаем двигатель, даем ему поработать на холостых оборотах до тех пор, пока не заглохнет.
Выключаем зажигание.
Извлекаем модуль бензонасоса с полости топливного бака. Для удобства проведения работ необходимо, чтобы уровень горючего не превышал середину.
Снимаем резиновое уплотнительное кольцо.
Откидываем нижнюю часть модуля, извлекаем фильтр грубой очистки.
Проводим дефектовку подвижных элементов, заменяем новыми при обнаружении недостатков, повреждений.
Устанавливаем новый очистительный элемент.
Собираем детали и механизмы в обратной последовательности.
