Как заменить салонный фильтр toyota prado

Подробно о замене/установке

Салонный фильтр TLC 100: крышка испарителя (код 88891-040), два фильтрующих элемента (код 88568-600 10) и заглушка испарителя (код 88891-60060). Для самостоятельной инсталляции «салонника» в Ленд Крузер 100 необходимы:

Угольный фильтрующий элемент M2TYT11K

два фильтрующих элемента, заводской код Тойота – 88568-600 10 или альтернативные – M2 FILTERS LTD с кодом M2TYT11K (угольный), Shibato S04.2211-2 (обычный);
заглушка испарителя, 88891-60060.

Обычный фильтрующий элемент Покупка крышки испарителя с уже готовым отверстием под вкладку фильтра, код 88891-040, (цена 700 руб.) упростит работу и позволит отказаться от резки пластика.

В дальнейшем замена будет еще проще, поскольку доступ будет уже обеспечен. Чтобы установить фильтр салона Ленд Крузер 100:

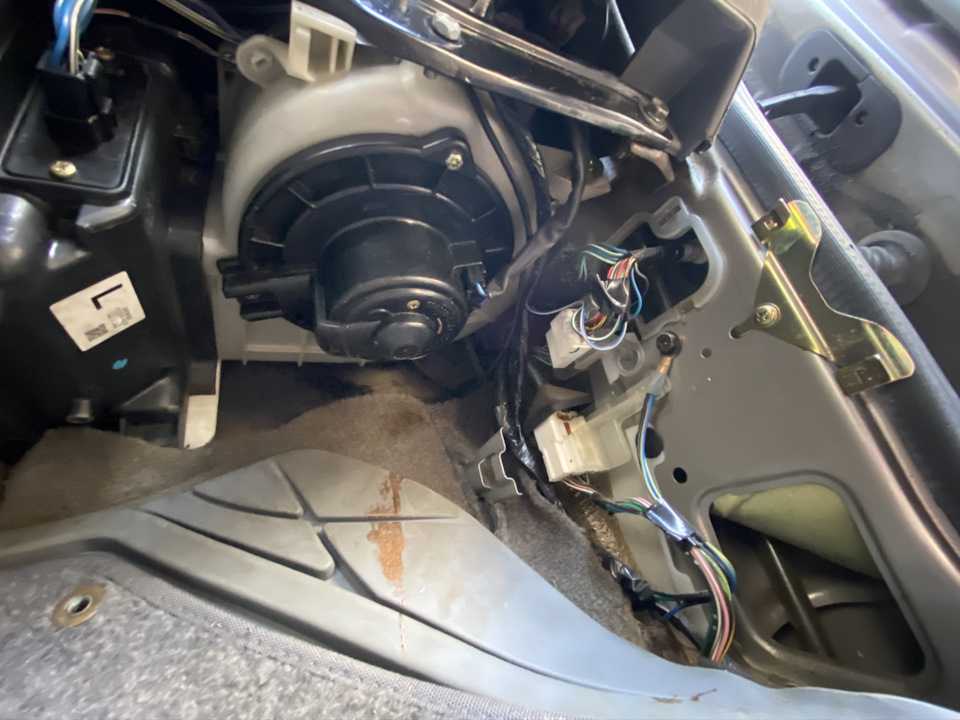

снимите бардачок, который крепится на двух болтах;
демонтируйте заднюю стенку бардачка, выкрутив 3 болта;
открутите блок управления антенной Ленд Крузер 100, прикрученный двумя саморезами;
отсоедините, уберите в сторону провода;
выкрутите 7 шурупов, снимите крышку испарителя;
вырежьте отверстие по контуру на снятой крышке;
очистите радиатор от пыли, песка при помощи пылесоса или сжатого воздуха;
очистите испаритель Ленд Крузер 100, установите крышку на место;
вставьте фильтрующие элементы в отверстие, расположив один над другим.

Поставьте заглушку и выполните сборку в обратном порядке.

Ставим заглушку и собираемся все в обратном порядке (ссылка на источник изображения)

Используйте нагретый нож. Горячий металл режет пластмассу, как сливочное масло (ссылка на источник изображения)

Меняем воздушный фильтр Prado 120

Замена салонного фильтра Прадо 120 – необходимая операция. От того на сколько своевременно обслуживается очиститель воздуха, зависит качество работы кондиционера, отопительнойсистемы и комфорт людей внутри Prado 120.

Зачем менять фильтр салона?

Угольный салонный фильтр Land Cruiser Prado 120

Некоторые водители пренебрегают этой операцией, а зря. От неё зависит здоровье водителя и пассажиров. Салонный фильтр Прадо 120 задерживает не только пыль и неприятные запахи, но и очищает поступающий извне воздух от выхлопных газов и бактерий.

Внимательно стоит отнестись к этому вопросу, если вы или ваши близкие страдаете аллергией или проблемами с лёгкими. А также при перевозке детей, пожилых и обладающих слабым иммунитетом.

Признаки некорректно работающего очистителя:

появление неприятных запахов внутри авто;
стали слишком часто запотевать стёкла;
появилась пыль в салоне;
кондиционер стал работать хуже.

Салонный фильтр Ленд Крузер Прадо необходимо немедленно менять при попадании на него антифриза, стеклоомывателя или нефтяных продуктов.

Противопылевой салонный фильтр Land Cruiser Prado 120

Не стоит надеяться, что после высыхания всё придёт в норму. Ядовитые вещества будут распространяться вместе с воздухом, поступающим в салон, и вам придётся ими дышать.

Забитый грязью элемент так же вреден, как и его полное отсутствие. В нём создаются благоприятные условия для размножения бактерий. В регламенте ТО прописано, когда менять салонный фильтр Prado 120 − раз в год или каждые 10 тысяч километров. Однако при частой езде в большом городе или по пыльным грунтовым дорогам этот интервал полезно сократить.

Где находится салонный фильтр в Прадо 120?

У автомобилей разных моделей или годов выпуска место, где расположен салонник может отличаться. У Toyota Land Cruiser Prado предыдущих модификаций до 2002 года расходник находится в моторном отсеке.

Салонный фильтр Прадо 120 серии спрятан непосредственно в салоне.

Салонный фильтр Прадо 120 и у более поздней 150-й серии спрятан непосредственно в салоне. Такое расположение делает его замену проще. Элемент находится в корпусе торпедо за отделением перчаточного ящика. Чтобы ничего не мешало до него добраться, необходимо вынуть из бардачка все вещи.

Выбираем фильтрующий элемент

Салонные фильтры: обычный противопылевой (слева) и угольный (справа)

Фильтр салона Прадо 120 существует двух видов – обычный противопылевой и угольный. Первый стоит дешевле. Он сделан из квадратной или прямоугольной рамки и расположенного в ней полотна. Чтобы увеличить площадь поверхности, материал уложен складками по принципу мехов гармошки. В основе фильтрующего волокна целлюлоза или синтетика.

Плотность волокон салонника меньше, чем у аналогичного моторного фильтра. Сделано так потому, что в вентиляционной магистрали воздушные потоки имеют меньшее разряжение, чем во впускном коллекторе. Некоторые производители пропитывают поверхность фильтрующего элемента хлором, это обеспечивает хорошее антибактериальное действие.

Угольный салонный фильтр Land Cruiser Prado 120, артикул 87139-33010

Рассмотрим более дорогой салонный фильтр Прадо 120 – угольный. Главное его конструктивное отличие заключается в многослойности. Каждый из слоёв отвечает за отсекание разного размера загрязняющих частиц. Последнийряд состоит из активированного угля.

Уголь задерживает вредные выхлопные газы, оксиды азота, серы и другие летучие соединения молекул.

Все они наносят вред здоровью, могут вызвать интоксикацию, удушье и головные боли. Оригинальный угольный очиститель для TLC Prado 120 продаётся под артикулом 87139-33010.

Различия видов салонных фильтров

Подходим к самому главному вопросу, какой установить фильтр в авмобиле — угольный, синтетический или какой-нибудь другой? Разделим все выпускаемые для автомобиля Лэнд Круизер салонные фильтрующие элементы на две категории:

Против пыли:

Первый способ и вариант установки устройства в автомобиль отметем сразу – самый дешевый. К тому же бумага (картон) не долговечны, прослужит такой фильтр на автомобиле Land Cruiser максимум 2 месяца (или до первых дождей) – дальше его действие будет практически бесполезно (такой же эффект как от установки простого бумажного полотенца). Более того, он даже будет вреден – поскольку влажная среда в мембранах фильтра идеальная среда для распространения болезнетворных бактерий.

Замена салонного фильтра Toyota Land Cruiser Prado J120 в картинках

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
Portmone (оплата с любых банковских карт, аккаунта Portmone);
PayPal (оплата с любых банковских карт, аккаунта PayPal);
WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Какие салонные фильтры выбрать для Toyota Land Cruiser Prado?

В прошлом месяце пользователи PartReview отдали предпочтение Denso. 40% положительных голосов принадлежит этому производителю.

На втором месте оказались салонные фильтры VIC – 40%.

Замыкает тройку фирма Невский фильтр с результатом в 20% голосов.

В общем рейтинге салонных фильтров, в котором учитываются мнения владельцев разных марок и моделей авто, эти бренды занимают такие позиции:

Denso получили 5 место, оценка PR – 79. Учитываются данные из 21 отзыв и 64 голоса.
VIC заняли 2 место, с оценкой PR – 84. На основе из 21 отзывов и 65 голосов.
Невский фильтр – 11 место, а оценка PR составила 66. Учитываются данные из 35 отзывов и 113 голосов.

Замена салонного фильтра Тойота Прадо

Чтобы своими руками поменять элемент очистки, заблаговременно подготовьте новый фильтр, ветошь, пылесос для продува пластикового корпуса. Нередко на дне оседает мусор, препятствующий естественной циркуляции воздуха в салоне.

Алгоритм действий:

выжимаем стояночный тормоз, глушим двигатель;
открываем переднюю пассажирскую дверь, опускаем крышку вещевого ящика, отвинчиваем боковой фиксатор;
снимаем защитную крышку с пластикового корпуса, извлекаем фильтр;
проводим дефектовку, продуваем полость, удаляем остатки мусора;
укладываем новый элемент, собираем конструкцию вновь.

Автомобиль готов к дальнейшей эксплуатации, если отсутствуют иные поломки, требующие оперативного реагирования мастеров сервисного центра. Последующая замена очистительного элемента не ранее чем через 30000 км, с периодической продувкой сжатым воздухом.

Замена салонного фильтра Тойота Прадо —

Салонный фильтр на Тойота Прадо выполняет функцию очистки воздуха внутри автомобиля, для системы кондиционирования. От своевременности обслуживания очистительного элемента зависит качество обдува, состояние здоровья водителя, пассажиров. Вредные вещества, оседающие на дне бумажного фильтра, способствуют возникновению, развитию болезней, аллергии. Кашель и повышенная температура – первые признаки заболевания.

Учитывая простоту конструкции, поменять фильтр салона на Тойота Прадо можно самому. В сервисные центры обращаются в крайней необходимости, когда нарушена технология установки, отсутствует время для проведения профилактических работ.

Где находится салонный фильтр: в разных моделях очиститель вмонтирован по-разному. С момента презентации (дебюта) первого поколения и по настоящее время выпущено четыре генерации Тойота Прадо:

Тойота Ленд Круизер Прадо 70 – 1984 год;
Тойота Ленд Круизер Прадо 90 — 1996 год;
Тойота Ленд Круизер Прадо 120 — 2002 год;
Тойота Ленд Круизер Прадо 150 — 2009 год.

В первых двух сериях авто штатный фильтр находится в моторном отсеке, в правой верхней части, ближе к главному тормозному цилиндру. В третьем и четвертом поколении очиститель установлен за вещевым ящиком в приборной панели.

Как часто производить замену?

Изготовитель в инструкции по эксплуатации автомобилем указывает на интервал замены в 30 000 км. При этом очистка элемента должна проводиться каждые 10 000 км. Под профилактическими действиями понимают обдув сжатым воздухом гигроскопического наполнителя. Если автомобиль используется в условиях повышенной запыленности, загрязненности, загазованности, то ресурс очистителя сократите на треть.

Салонный фильтр подлежит немедленной замене в случае попадания на бумагу воды, антифриза, прочих нефтяных продуктов. Даже после высыхания, ядовитые пары остаются, вдыхаются водителем вместе с кислородом. Что нежелательно, так как вызывает ряд аллергических реакций, заболеваний.

Признаки засорения бумажного наполнителя:

из дефлекторов слабый обдув / отсутствует вообще;
в салоне слышен запах гнили, прелого;
из дефлекторов вылетают частички мусора, листьев, пыли, что должно задерживаться фильтром.

Выбор салонного фильтра на Тойота Прадо

При самостоятельной покупке расходных материалов особое внимание обращайте на каталожные индексы, данные должны совпадать с фактическими на детали вашего автомобиля. Для достоверности информации используйте вин-код – это индивидуальный номер каждого технического средства

Он присваивается машине после схождения с конвейера. Предоставив код, продавец гарантировано выдаст необходимый элемент.

Возьмите за правило приобретать комплектующие в официальных дилеров, специализированных магазинах. В меньшей степени пользуйтесь услугами посредников, не покупайте детали сомнительного происхождения, по невероятно низкой цене.

Ленд Крузер Прадо 120 (2.7 / 3.0 / 4.0 литра)

Ленд Крузер Прадо 120, артикул: 0897400830, цена от 1600 рублей;
8713947010, от 1200 рублей;
8713908030, от 800 рублей;
871394701083, от 800 рублей;
8888020090, от 800 рублей.

Ленд Крузер Прадо 150 (2.7 / 3.0 / 4.0 литра)

8713902020, от 800 рублей;
8713950100, от 800 рублей;
0897400820, от 800 рублей;
8713902150, от 1200 рублей;
8713907020, от 1200 рублей.

Аналоги

0897400820, от 1000 рублей;
87139YZZ16, от 1000 рублей;
871394701083, от 1000 рублей;
0897400830, от 1000 рублей;
8713950060, от 1000 рублей;
8856860060, от 1000 рублей;
8713902020, от 1000 рублей;
8713902222, от 1000 рублей.

Данных относительно совместимости иных модификаций нет. Установка на свой страх и риск. Мастера СТО не рекомендуют экспериментировать, экономить на сервисном обслуживании. Чтобы автомобиль исправно работал, необходимы качественные, оригинальные расходные материалы.

Замена салонного фильтра Тойота Прадо

Как самостоятельно заменить салонный фильтр на Тойоте Прадо?

Если внутри вашего автомобиля Land Cruiser в движении есть посторонние запахи – выхлопные газы, резина и пыль, с вероятностью 100% у вас установлен не угольный, а дешевый фильтр или же срок его действия давно истек. Если в машине нет посторонних запахов – в Land Cruiser установлен качественный угольный фильтр.

Дорога и автомобиль — источник концентрации канцерогенных веществ, а это все напрямую касается здоровья водителей и непосредственно пассажиров. Например, микрочастицы остатков резины шин автомобиля – выводятся из легких долгие годы. Ниже подробно описано какой рекомендуется выбрать фильтр для автомашины и как провести замену в автомобиле Land Cruiser.

Салонный фильтр

1. Салонный фильтр находится за перчаточным ящиком.

2. Сдвигаем сиденье переднего пассажира максимально назад, чтобы оно нам не мешало.

3. Открываем перчаточный ящик.

4. Отгибаем верхнюю часть крышки перчаточного ящика, чтобы освободить фиксаторы-ограничители. Затем снимаем крышку перчаточного ящика, потянув ее вверх. Убираем крышку в сторону, чтобы она нам не мешала.

5. Сжимаем два боковых фиксатора и извлекаем рамку салонного фильтра в сборе с фильтрующим элементом из ниши климатической установки.

Примечание: Извлекайте рамку салонного фильтра в сборе с фильтром аккуратно, поскольку из фильтрующего элемента будет высыпаться мусор и пыль.

6. Сбоку поддеваем и извлекаем старый фильтрующий элемент из рамки. Удаляем фильтр в отходы.

7. Перед установкой нового фильтра прочищаем прилегающее пространство к салонному фильтру, например, пылесосом или куском ветоши.

8. Затем берем из упаковки новый фильтрующий элемент и аккуратно, чтобы не повредить, вставляем его в рамку. При установке соблюдаем правильную ориентацию салонного фильтра (см. примечание ниже).

Примечание: Если на новом фильтре нарисована только стрелка, его следует установить так, чтобы она указывала вверх, на ветровое стекло (также, как и стрелка, нарисованная на рамке). Если же фильтр имеет стрелку и рядом с ней надпись «Air Flow» (направление движения воздуха — англ.) — стрелка фильтра должна быть обращена к полу, то есть ее направление должно совпадать с направлением движения воздуха.

Насколько часто необходимо менять салонный фильтр

Здесь автопроизводитель советует ориентироваться на регламентные сроки обслуживания: согласно руководству пользователя, чистка фильтра должна производиться каждые 10 тысяч километров пробега, замена – через 30 тысяч. Разумеется, сегодня термин «чистка» вряд ли применим, в особенности к угольным разновидностям СФ – прочистка слоя с активированным углём ничего не даст, поскольку это адсорбент впитывающего типа, связывающего вредные вещества на молекулярном уровне.

Что касается восстановления обычных противопылевых фильтров, то на сегодня доподлинно известно, что такое мероприятие малоэффективно, поскольку фильтровальный элемент забивается практически сразу же послу установки.

Но даже с учётом этого ориентироваться на регламентные сроки не стоит, поскольку они рассчитаны, исходя из дорожных условий, характерных для западных стран с их практически идеальным состоянием дорог. В России именно дорожный фактор оказывает решающее влияние на совокупный ресурс салонного фильтра. Для нормальных условий эксплуатации его следует уменьшить вдвое, а если внедорожник эксплуатируется интенсивно, с частыми поездками по бездорожью, то и больше.

Опытные водители вообще редко когда смотрят на пробег, ведь его нужно ещё и запомнить. О том, что пришла пора менять этот автоаксессуар, будут свидетельствовать вполне определённые признаки:

появление пыли в салоне, отчётливо видимой на пластиковых деталях интерьера;
частая запотеваемость стёкол, напрямую связанная с критическим ухудшением пропускной способности СФ;
проникновение в салон посторонних запахов как результат скопления на фильтре органического мусора и его гниения.

И, конечно, главным симптомом засорения салонного фильтра следует считать существенное ухудшение мощности воздушного потока, дующего из дефлекторов, вплоть до его практически полного отсутствия. Ни о каком тепле в салоне зимой и спасительной прохладе летом в этом случае речь не идёт. Замену салонного фильтра Prado 120/150 следует проводить, не дожидаясь, когда его пропускная способность упадёт до нуля – как только микроклимат в салоне перестанет удовлетворять стандартным параметрам, следует задуматься о приобретении нового фильтровального элемента.

Извлечение грязного фильтра салона
