Строим картинг своими руками

Что такое картинг

Но для начала уместно разобраться в том, что же представляет собой картинг.

Картинг – это спортивный автомобиль небольших размеров без подвески, способный развивать огромную скорость за короткие периоды времени. Впервые такие авто появились во времена Второй мировой войны в Соединённых Штатах Америки. Американские лётчики от нечего делать взяли тележку для багажа и прикрепили к ней мотоциклетный мотор. Так появился первый картинг. Спустя несколько лет начали устраивать гонки на картах. Тогда автомобили уже стали изготавливать целенаправленно. В 1957-м в той же Америке появился первый картинг-клуб, где стали проводить соревнования на картах. В 60-е годы развлечение начало распространяться по Европе. Тогда же стали появляться фирмы по производству картов.

Чем же картинги обязаны своей популярностью?

они абсолютно безопасны за счёт высокой устойчивости;
на них могут ездить практически все, и дети, и взрослые, поскольку автомобилем довольно легко управлять;
стоимость карта – сравнительно небольшая;
картинг легко изготовить самостоятельно, и это не займёт много времени и не отнимет много труда. Об этом пойдёт речь далее.

Этапы изготовления

Изготовление трицикла из скутера своими руками начинается с обрезки велосипедной рамы. Отрезать металл удобнее всего при помощи УШМ с режущим кругом. Точки крепления для подшипников высверливают коронкой. Потом приходит время формирования рамы, а после нее надо будет сделать пластину, которая прикрепит двигатель на раму. Альтернативное решение — использовать детали мопеда и велосипеда.

Самым первым шагом в таком варианте оказывается изготовление подшипников и креплений на заднюю ось. Такими креплениями обычно оказывается пара кронштейнов. Для их подготовки применяют стальные пластины, прорезая пазы, точно соответствующие диаметру оси. Предусматривают пару отверстий, куда закрепляют подшипники. При изготовлении самодельного трицикла от велосипеда берут только одну трубу, оканчивавшуюся прежде осью с педалями.

Точки, где будут проходить сварные швы, заранее очищают при помощи УШМ от краски. Следующий шаг — сбор заднего сегмента рамы, который удерживает одну ось и мотор. Некоторые самодеятельные мастера просто сваривают пластины и трубы квадратного сечения. Стоит отметить, что обязательно придется поработать на токарном станке. Это нужно, чтобы зафиксировать звездочку и тормозной диск.

Если своего станка нет, или есть опасения, что вместо улучшения аппарата получится обратный эффект, стоит обратиться к опытному токарю. Звездочку обычно берут с мотоциклов либо мопедов. Ее величина прямо пропорциональна скорости, которую должен развивать трицикл, а равно и мощности двигателя.

Следующий шаг — монтаж тормозной колодки. Чаще всего используют гидравлические тормоза. Под колодку придется поставить прочную пластину, навариваемую со стороны диска. Спереди обычно применяют классический тормоз велосипедной схемы, дополненный тросиком из металла.

Следующие этапы:

сборка половинок рамы;

изготовление выхлопной системы;

монтаж сидений, выхлопной трубы и электрических компонентов;

Разбирая чертежи, стоит прежде всего обратить внимание на принципиальную схему трицикла. Тут показаны основные детали и компоновка устройства

А тут указаны и некоторые размеры:

расстояние между центрами колесных дисков 1,23 м;

полная длина 1,73 м;

ширина сзади 0,84 м.

Заправляться в пластиковую канистру можно. Отказ АЗС является незаконным

Многие из вас сталкивались с отказом заправлять топливо, будь то бензин или ДТ в пластиковую канистру. Чем объясняют такое решение сотрудники автозаправочных станций? Они ссылаются на так называемые Правила технической эксплуатации автозаправочных станций РД 153-39.2-080-01, в одном из пунктов которых говорится буквально следующее:

Отпуск нефтепродуктов в тару, изготовленную из стекла или пластика, строго запрещён. Это не дословная формулировка, но смысл от этого не поменяется. Если хотите удостовериться в этом, откройте тот самый документ, который я привел выше и найдите в нём пункт 14.

И вроде бы всё прекрасно, и на самом деле, правила такие есть, пункт с запретом тоже присутствует, но есть одна маленькая неувязочка. Если вы в любой поисковой системе вобьёте номер этого документа, и базе того же «Консультант. Плюс» или «Электронного фонда» увидите, что документу присвоен статус: НЕДЕЙСТВУЮЩИЙ.

Путём нехитрых поисковых запросов находим Письмо Минэнерго от 09.10.2019г. № 05-3477 , где чёрным по белому сказано, что в соответствии с Приказом Минэнерго России от 16.09.2019 № 981 «О признании не подлежащими применению некоторых актов Минэнерго России»

Правила технической эксплуатации автозаправочных станций (РД 153-39.2-080-01) признаны не подлежащими применению. Также не применяются изменения и дополнения в указанные Правила, утвержденные приказом Минэнерго России от 17 июня 2003 г. N 226. С 01.06.2019г. вступил в силу ГОСТ Р 58404-2019 «Станции и комплексы автозаправочные. Правила технической эксплуатации», который устанавливает правила технической эксплуатации автозаправочных станций и комплексов.

И теперь самая нужная для нас информация, которую можно найти в том самом новом ГОСТе, который указан выше. Чтобы вы долго не искали, подскажу, что необходимо взглянуть на пункт 8.2.5., в котором чётко сказано, что:

запрет есть только на отпуск топлива в стеклянную тару
про пластик нет ни слова, но есть упоминание полимерных материалов, чем по сути и является пластик

И тут самое важная для водителей информация: В этом же пункте сказано, что заправка в канистру из полимерных материалов допускается, если на ней присутствует маркировка предприятия изготовителя о том, что данная тара предназначена для хранения и транспортировки нефтепродуктов. НО ЭТО ЕЩЁ НЕ ВСЁ.

Что такое картинг

Картинг — это автомобильные гонки на мини машинах (картах). Карт — это спортивный мини автомобиль, простейшей конструкции без кузова с малолитражным двигателем. Но бывают такие автомобили с мощными моторами, это уже будет относится к классу «суперкарт». Карты такого класса способны достигать максимальную скорость до 260 км/ч.

Устройство карта

Карт класса ПИОНЕР

1 — передний верхний отбойник; 2 — педаль газа; 3 — педаль тормоза; 4 — рычаг переключения передач; 5 — задний отбойник; 6 — тормозной диск; 7 — главный тормозной цилиндр; 8 — рама (шасси); Л — подшипник рулевой колонки; Б — подпятник рулевой колонки.

Габаритные размеры картинга:

Длина: 1015 мм;
Ширина спереди между колесами: 750 мм;
Ширина сзади между колесами: 730 мм.

Участниками картинг заездов могут быть даже маленькие дети. Ниже приведена таблица возрастов и гоночных агрегатов, соответствующей мощности.

Класс	Возраст участников	Рама машины	Двигатель	Правила
Микро	6-8	Омологированная	IAME Parilla 60 (Италия)	Скорость около 60 км/час, соревнования местные и по России. Техника надежная. Участников много.
Мини	9-10	Омологированная	IAME Parilla 60 (Италия)	Много участников, скорость около 80 км/час, соревнования как по России, так и местные. Техника надёжная.
Супер-Мини	10-12	Омологированная	IAME Parilla 60 (Италия)	Много участников, соревнования как общероссийские, так и местные, техника надёжная, скорости около 100 км/час.
Пионер	8-11	Любая	Отечественный 50 см³ с КПП	Устаревший класс, на общероссийских соревнованиях мало участников, техника ненадёжная, скорости порядка 60 км/ч.
Кадет	10-13	Любая	Отечественный 50 см³ с КПП	Устаревший класс, на общероссийских соревнованиях мало участников, техника ненадёжная, скорости порядка 80 км/ч.
Мини-Ракет	8-11	Любая	Raket-85 (Швеция)	Устаревший класс, только местные соревнования, техника надёжная, скорости порядка 60 км/ч.
Ракет	11-13	Любая	Raket-85 (Швеция)	Устаревший класс, только местные соревнования, техника надёжная, скорости порядка 80 км/ч.
EasyKart-50	5-8	Birel EK	IAME Parilla 50 EK (Италия)	Моносерия, только местные соревнования, техника надёжная, скорости порядка 40 км/ч.
EasyKart-60	8-13	Birel EK	IAME Parilla 60 EK (Италия)	Моносерия, много участников, техника надёжная, скорости порядка 80 км/ч.

Это интересно: Гелевый аккумулятор для авто: плюсы и минусы

Силовой агрегат и рулевое управление

Если вы смогли достать только мотор от бензопилы, то из него получится сделать привод с одной передачей. Это не слишком удобно, потому что нет возможности регулировать соотношение ведущей/ведомой шестерни, поэтому крутящий момент колес будет одинаков при разгоне и во время постоянного движения. Если же вы смогли достать силовой привод скутера, мотор от старого советского мотороллера «Муравей» или его аналогов, то можно будет использовать его коробку передач для увеличения крутящего момента во время разгона. Для этого вам придется установить педаль сцепления и рычаг выбора передач. Для силового привода скутера эти операции не нужны, потому что в нем используется вариаторная передача.

Для создания рулевого управления удобно использовать полуоси заднеприводных машин и наконечник рулевого вала. Наконечник обрезают, затем приваривают к полуоси. После этого полуось обрезают для нужной длины и приваривают с другого конца маятник рулевой колонки. К маятнику с помощью болта или сварки крепят рулевые тяги, устанавливая одну сверху, другую снизу. Чтобы вал с рулем не болтался, его закрепляют двумя подшипниками полуосей. Для фиксации подшипников можно использовать штатные втулки полуосей, которые придется нагревать до температуры 400–500 градусов. Тормозные механизмы спортивного велосипеда или мопеда проще в монтаже, но достать их сложно или дорого. Главный и рабочие цилиндры передних тормозов с Жигулей или Лад можно найти на любой разборке, к тому же, они обойдутся очень дешево. Если штатный тормозной диск очень велик, придется использовать какой-то заменитель – плоскую шестерю или фланец главной передачи, приваренную к полуоси. Благодаря малой скорости вращения полуоси, а также невысоким нагрузкам, фланец проработает очень долго.

Для передней оси хорошо подходят шкворня в сборе с поворотным кулаком от автомобилей ГАЗ 21 и ГАЗ 24. Но для них необходимо устанавливать автомобильные колеса, хотя бы от «Оки». Если же у вас маленькие колеса, то придется отрезать подшипники поворотного кулака и шкворней и с помощью сварки делать новый узел, к которому крепить ступицу колес.

Сборка шасси и рулевой колонки

Сборку шасси стоит производить точно по чертежу, который лучше сделать в натуральную величину на миллиметровой бумаге, наклеенной на какой-либо плотный материал. Чертёж должен быть выполнен в нескольких проекциях. Металлическую трубу необходимо разрезать на части в соответствии с вашим проектом. У большинства видов картингов угол развала передних колёс чуть меньше, чем задних. Благодаря такой конструкции колеса могут поворачиваться, давая возможность шасси слегка крутиться. Для достижения такого эффекта, нужно закрепить ось поворота на передних углах, в том месте, где будут находиться колеса, чтобы была возможность небольшого прокручивания. Для облегчения работы можно сделать меловой чертёж вашего картинга на полу и выкладывать на него детали;
далее необходимо сварить все части рамы в соответствии с вашим чертежом. На время сварочных работ прижмите детали шасси бетонной плитой. Проверьте прочность сварочных швов. Шасси должны иметь достаточную прочность, чтобы выдерживать вес двигателя и ваш вес. Вставка клиньев во всех углах поможет увеличить прочность. Чтобы облегчить работу закрепите шасси в приподнятом положении с помощью бетонных блоков;
присоедините заглушки передней оси. Ось нужно сформировать из металлической трубы диаметром 2 см и прикреплённых к раме двух втулок. Конструкцию скрепляют болтами и шайбами. Заглушки стоит устанавливать перед началом работы с рулевой колонкой;
установка задней оси. Её нужно установить таким образом, чтобы она была приварена к раме, но могла свободно вращаться. Этого можно добиться, если прикрепить опорный кронштейн держателя к задней оси. Затем стальную пластину нужно приварить к шасси, укрепив её болтами и гайками, так чтобы подшипник оказался прижатым. Чтобы облегчить свою работу можно купить готовую конструкцию, которая называется «опорно-подшипниковые узлы».
далее делается сиденье и днище картинга из заготовленной заранее фанеры или металла. Сделать водительское кресло можно из простого сиденья с подушкой. Можно не возиться с самостоятельным изготовлением, а использовать сиденье от старого картинга или подходящее по размерам автомобильное кресло. Кресло должно быть сделано так, чтобы водитель при резких поворотах плотно сидел в нём и не смещался в сторону наклона. Не забудьте оставить достаточно места для рычагов, педалей и руля.

Этап 2. Строим конкретные контуры

Теперь можно приступать к более детальной проработке контуров авто. Я делаю слой с первыми линиями прозрачным – благодаря этому я могу ориентироваться на них, и в то же время они не будут мне мешать. Я начинаю рисовать гоночную машину поэтапно с нижней части, где должны располагаться колеса. Провожу нижнюю линию, оставляя выемки, в которых позже расположу колеса машины.

Вот теперь можно приступить к колесам. Так как наша гоночная машина расположена под углом, колеса должны быт овальными.

Теперь я рисую переднюю часть. Низ должен быть немного изогнут. Если вам тяжело рисовать, ориентируйтесь на те линии, которые вы начертили ранее – просто смотрите на расстояние между линиями и старайтесь повторить.

Можно приступать к рисованию верха гоночной машины карандашом. Честно говоря, особых изменений здесь не было, я только сделала линии чуть мягче, а также добавила боковое зеркало.

Добавляем пару линий гоночной машины – сзади и сбоку.

Первоначальный этап проектирования

Стартует изготовление с формирования проекта. Подбирается оптимальная форма и удобные габариты. Авторов ограничивает лишь дизайнерская фантазия

Важно, только чтобы в наличии были базовые системы управления и безопасности. Изготовленный в домашних условиях аппарат обязан иметь следующие модули:

рулевая система;
шасси на раме;
двигатель внутреннего сгорания;
тормозная система.

Стоит предварительно зарисовать план-схему с расположением важных узлов. Делается это в масштабе, желательно на миллиметровой бумаге или в удобной компьютерной программе. Вдохновение в дизайне можно поискать в интернете, разглядывая фото современных моделей картов.

При выборе габаритов стоит учитывать рост и вес водителя, чтобы он легко умещался в параметрах авто. Традиционно размеры миниавтомобиля зависят от возраста водителя. В большинстве случаев подросткам можно обойтись длиной 1,3 м и шириной 0,75 м. Для взрослых стоит поднять планку до 180 см и 100 см соответственно.

Чертеж рамы

Сборочные позиции

Чертеж в двух проекциях

Полная сборка

На маневренность оказывает влияние межосевое расстояние. При 130 см общей длины удобным будет значение из интервала 1-1,2 м. Желательно сразу на эскизе рисовать все в масштабе в трех проекциях, чтобы визуально воспринимать параметры.

Как сделать снегоход из скутера своими руками

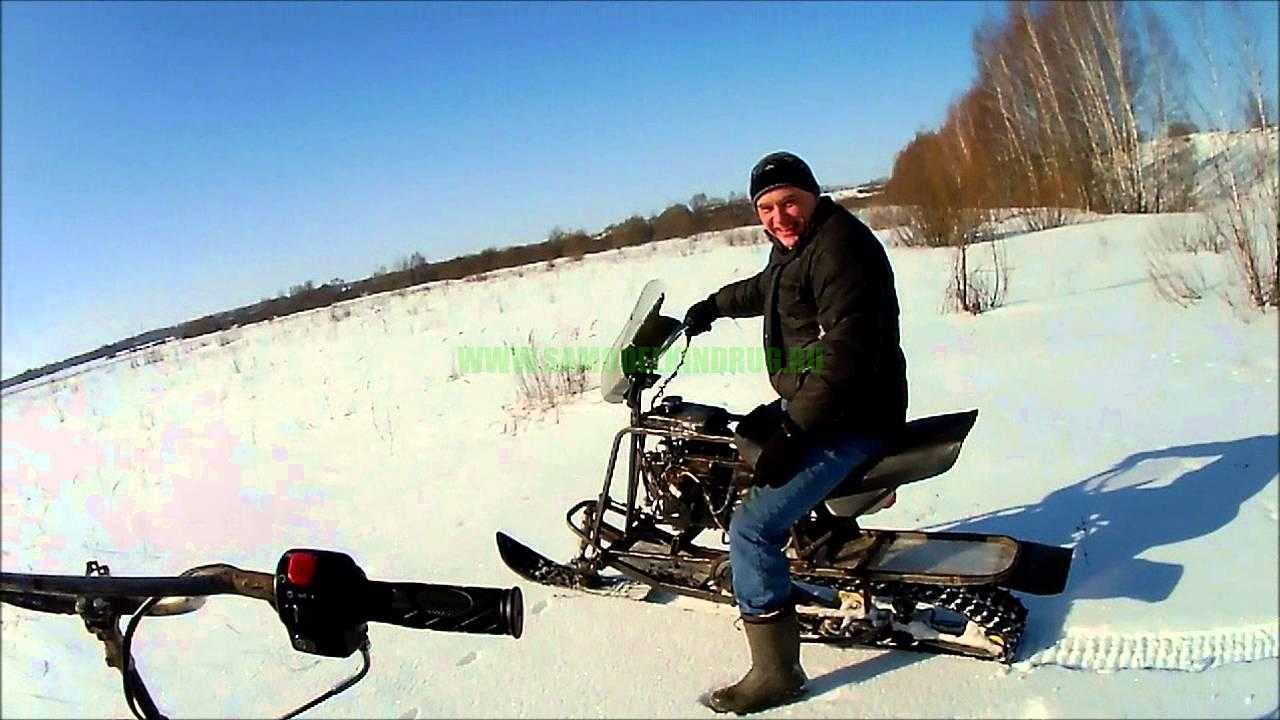

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим один из вариантов сборки снегохода из скутера своими руками. Главным образом что кардинальных изменений в конструкцию не внесено и скутер легко переделать из снегохода в вездеход) Мопед или скутер отличное и в меру экономичное средство передвижения, как по городу, так и по сельской местности. Данный вид транспорта особенно популярен среди подростков, ведь это промежуточное звено между велосипедом и настоящим мотоциклом) С наступлением холодов мототехника ставится в гараж и стоит там до весны, но не в нашем случае, потому как из скутера сделан отличный снегоход для поездок на рыбалку)

Чтобы сделать из скутера полноценный снегоход понадобится резиновая гусеница, в данном случае она заимствована от снегохода «Буран» разрезана пополам. Так же резиновую гусеницу можно сделать из покрышки от легкового автомобиля, придется конечно потрудится пробить квадратные отверстия под шаг звезды, сделать металлические набойки, но зато бесплатно) В качестве ведущей звезды автор приспособил колесо от карта, дело в том что такое колесо немного меньше чем у самого скутера, что понижает скорость и повышает тяговые характеристики машины. На колесо прикручен металлический бандаж с зубьями из ПВХ трубы закрепленными мебельными болтами с плоской головкой. Ведомая звезда сделана из оригинальной Бурановской с добавлением по бокам колес от тележки, опорные катки -это колесики от детского самоката. Рама и крепление гусеницы сварена из профтрубы и уголка.

Лыжа заимствована от детского снегоката, в нижней части установлен направляющий из металла, чтоб на дороге снегоход чувствовал себя устойчиво. Так же лыжа имеет плавающее положение, тоесть при наклонах она остается плоско на снегу.

Защита гусеницы выполнена из стеклопластика, на вилку так же сделана декоративная облицовка и обтекатель на случай длительных поездок с встречным ветром. Для ног автор смастерил специальные упоры.

И так, давайте перейдем непосредственно к самой сборке.

Материалы

скутер
колесо «карт»
гусеница «Буран» или автомобильная покрышка
ПВХ труба
мебельные болты
колеса от тележки 2 шт
колеса от самоката
лыжа от снегоката
стекловолокно и эпоксидная смола

Инструменты

набор гаечных ключей
сварочный аппарат
УШМ
дрель
умелые руки)

Пошаговая инструкция по сборке снегохода из скутера своими руками.

В качестве ведущей звезды использовано колесо от карта.На колесо одет металлический бандаж с зубьями сделанными из ПВХ трубы прикрученными мебельными болтами.Ведомая звезда от снегохода Буран, по бокам добавлены колеса от тележки. В качестве опорных катков использованы колеса от детского самоката. Сборка гусеницы и установка на скутер.Из стекловолокна сделана защита на гусеницу.Крепление лыжи и облицовка. Лыжа от детского снегохода. Испытания снегохода по рыхлому снегу.

Источник

Сборка

Как правильно выбрать или собрать своими руками манометр для измерения давления топлива

Когда заготовки приняли нужную форму, подгоняют их друг к другу таким образом, чтобы в стыках отсутствовали зазоры. Начинать сборку следует с монтажа на стапель передней поперечины. Среднюю часть ее совмещают с линией оси на стапеле. Затем на одной из сторон монтируется фиксатор и шкворневая втулка. Поперечину подгоняют к фиксатору таким образом, чтобы получилась плоскость с наклоном 30 градусов к вертикальной плоскости. Такую же операцию проделывают с обратной стороны стапеля.

Когда поперечина подготовлена, то к ней подгоняют лонжероны. К ним аналогичным же способом подгоняют заднюю поперечину. К передней части крепят отбойник. Каждый элемент должен фиксироваться скобами. Далее повторно проверяют и корректируют положение каждой детали и конструкции в целом. Начинают сварочные работы. Наиболее качественные швы можно получить, если работать с аргонно-дуговой сваркой.

Газовую сварку лучше не использовать или применять в последнюю очередь. Раму варят в несколько подходов. Вначале прихватывают каждый стык в нескольких точках. Только потом проваривают его полностью. Пока рама на стапеле, к конструкции приваривают монтажные кронштейны для ДВС и задней оси картинга.

Среднюю поперечину, оси для педалей, кронштейны для рулевого механизма, опоры для кресла приваривают лишь после того, как картинг будет опробован тем, кто будет на нем ездить. Сидение в нижней части должно быть на уровне с нижней точкой лонжеронов. Такая посадка будет правильной. Как собрать картинг далее? Последними приваривают уши для крепления пола, трубки переднего отбойника, косынки для соединения лонжеронов с поперечиной. Также в этот момент приваривают ухо рычага КПП. Рама – это уже половина дела, после этого процесс несколько ускоряется и остается не так много узлов, которые необходимо установить.

Квадроцикл из скутера: особенности сборки

Квадроцикл является полезной в хозяйстве, модной и функциональной техникой. Поэтому владельцы скутеров мечтают пересесть с двухколесной на четырехколесную мототехнику. Сделать квадроцикл из скутера своими руками вполне возможно. Для этого нужно приготовить соответствующие комплектующие и инструменты. Это увлекательный процесс, в ходе которого получится универсальное транспортное средство самоходного типа.

Скутер представляет собой легкий мотоцикл, из которого вполне может получиться прекрасный квадроцикл. Двигатель у этого мотороллера находится под сидением, что является преимуществом, так как на мотовездеходе придется ездить по пересеченной местности, каменистой или грязной дороге. Мотор в такой конструкции будет надежно защищен от попадания грязи и влаги в систему.

Из скутера получается легкий квадроцикл, который обладает всеми достоинствами мотовездеходов популярных моделей. Незначительная масса объясняется отсутствием тяжелого кузова, что гарантирует маневренность мототехники, а также ее низкую инерцию. Еще одним преимуществом квадроцикла, собранного из скутера, является факт, что вытащить его из ямы или вязкой грязи сможет даже один человек. Такая техника отлично подойдет как для развлечений, так и для выполнения простых хозяйственных задач. К примеру, с помощью такого квадроцикла можно будет перевозить небольшие грузы. Преимуществом мототехники, собранной из скутера, является малый расход топлива.

Где достать материалы

Если вы решили сделать картинг своими руками, то в первую очередь необходимо определиться, какие материалы вам доступны. Если неподалеку есть авторазборка или пункт приема черного/цветного металла, то часть агрегатов можно приобрести там. На авторазборке вы сможете купить:

кресло;
педали;
блок крепления педалей;
полуоси;
руль;
рулевой вал;
поворотные кулаки;
рулевые тяги;
шкворни;
главный и рабочие цилиндры дисковых тормозов.

Все детали, кроме кресла, можно снимать со старых советских автомобилей. Кресло желательно снять с иномарки, оно будет более удобным. При выборе деталей проверяйте их состояние – шкворня и поворотные кулаки вращаются не заедая, тормозные цилиндры без протечек, остальные запчасти не ржавые.

В пункте приема черного или цветного металла вы сможете приобрести:

подходящие шестерни;
цепи;
металлические трубы, уголки, полоски;
колеса;
мотор;
подшипники.

Разработка схемы

Подобрав необходимые материалы, можно приступать к разработке схемы. Не существует общепринятой концепции формы или размеров картинга, поэтому каждый строит то, что ему больше нравится. В большинстве случаев решающим аргументом становится доступность тех или иных деталей. Существует правило – чем выше человек, тем длинней должен быть самодельный картинг, в противном случае высокому человеку будет очень неуютно в короткой машинке. Если вы купили автокресло вместе с салазками, которые обеспечивают его передвижение по салону, то сможете сделать длинный картинг с возможностью регулировки расстояния до педалей. Благодаря этому даже низкорослые люди не будут испытывать затруднений при управлении таким картингом.

За основу можно взять любой чертеж, выложенный в интернете, и подогнать его под свои материалы или агрегаты. Это проще, чем составлять чертеж с нуля, высчитывая прочность всей конструкции. При разработке схемы необходимо учитывать особенности крепления сиденья к раме, способы установки тормозных цилиндров и размеры шкворней. Также внимательно отнеситесь к способу крепления рулевых тяг к маятнику руля. На многих самодельных картингах рулевые тяги изготавливают из стального прутка диаметром 8–15 мм, а маятник из металлической пластины толщиной 5–7 мм. Такая схема не позволяет регулировать схождение колес, из-за чего велика вероятность быстрого износа покрышек. Можно с помощью сварки объединить их с наконечниками рулевых тяг от автомобилей, что позволит менять угол схождения колес, или самостоятельно сделать нечто похожее.

Статья в тему: Как правильно использовать толщиномер

Изготовление

Сделать своими руками снегоход из скутера не так уж сложно. Особых корректировок исходной конструкции не потребуется. В таком случае можно будет без проблем заменять гусеницы на колеса и обратно при изменении погоды. Гусеницы и ведомые звездочки советуют брать со снегоходов «Буран». Дополнительно применяют пару колес от детского самоката и пару некрупных колес от любой тележки (с добавлением роликовых подшипников).

Дело в том, что на скутерах по умолчанию предусматривается проезд со скоростью от 40 до 60 км/ч, причем по первоклассным дорогам. При езде по заснеженным участкам нагрузка на мотор возрастает. Повышенная скорость также является источником риска.

Далее, ориентируясь на диск главного колеса, вырезают тормозной барабан и шлицы для ведущего вала. Диск малого диаметра крепят, предварительно пробивая отверстие в барабане дрелью. Избежать сползания гусеницы с колеса, скольжения во время движения помогает изготовление самодельных зацепов. Их получают, используя водопроводные трубы из ПВХ. Такие зацепы приходится вставлять в отверстия гусеницы.

Потом берут плоское кровельное железо и готовят бандаж подходящего диаметра. На таком бандаже фиксируют зацепы, используя мебельные болты. Расставлять крепежи надо на неизменном расстоянии. Шаг определяется размещением отверстий. Мягкую звездочку делают на базе простого колеса.

Раму получают, применяя металлический уголок и квадратные трубы. Габариты рамы и ее частей надо подбирать самостоятельно. При этом учитывают, на базе какого скутера делают снегоход и какая гусеница применяется.

Обычно предусматривается 2 уровня свободы перемещения. Куда бы ни наклонялся скутер при движении, 100% плоскости лыжи остается точно на снегу. Стоит позаботиться об установке широкой опорной площадки для ног и некрупного декоративного щитка под переднюю вилку. Рекомендация: для дальних выездов зимой обязательно понадобится лобовое стекло. Типовые обвесы скутеров придется переделать, потому что они плохо переносят сильные холода и подвержены скоплению снега в «карманах».

Дополнительно монтируют кожух, защищающий гусеницу. Его формируют из поликарбоната, оргстекла либо иных синтетических материалов. Боковую часть кожуха вырезают аккуратно. Заготовку перекладывают на крупный лист, оказывающийся стенкой матрицы. На термоклей по периметру с равными промежутками фиксируем пластмассовые уголки.

Потом нарезают стеклоткань на требуемые фрагменты. Все стыки обмазывают пластилином. Держать матрицу нужно примерно 24 часа.

Далее следует рассмотреть изготовление снегохода из китайского скутера с двигателем 50 кубов.

В этом случае:

раму делают из стального профиля 50х50;
привод берут из расширенного колеса;
тележку для гусеницы формируют из профиля и уголков, снятых со школьной парты;
в качестве шарниров используют сайлентблоки от Жигулей;
склизы делают из толстой водопроводной трубы (пластиковой);
для получения лыж применяют расширители для снегоходов.

Особого смысла устанавливать моторы 150 кубов и большего объема нет. Они реально нужны только людям, отправляющимся в дальние туристические поездки либо занимающимся охотой, рыбалкой профессионально. Вот так выглядит чертеж рамы самодельного гусеничного снегохода. Ширина во фронтальной плоскости составляет 0,7 м, а сзади — 0,4 м. Высота достигает 0,5 м, а общая длина — 1,25 м.

За отправную точку можно принять и такие чертежи:

длина рамы – 1,47 м;
расстояние между колесными осями – 1,27 м;
ширина в задней плоскости – 0,74 м.
