Возвращаем к жизни датчик давления масла на автомобиле КАМАЗ: диагностика, замена, советы

Датчик давления помогает водителю контролировать уровень масла в двигателе автомобиля КАМАЗ. Качественная смазка — это залог бесперебойной работы силового агрегата, поэтому за уровнем масла необходимо тщательно следить. Водителю необходимо знать, как диагностировать работоспособность датчика, а в случае выхода из строя — как осуществить его замену.

Особенности датчика давления масла автомобиля КАМАЗ

В зависимости от комплектации и года выпуска на автомобилях КАМАЗ может быть установлен механический или электронный датчик давления масла. В любом случае он расположен рядом с силовым агрегатом — на кронштейне масляных фильтров.

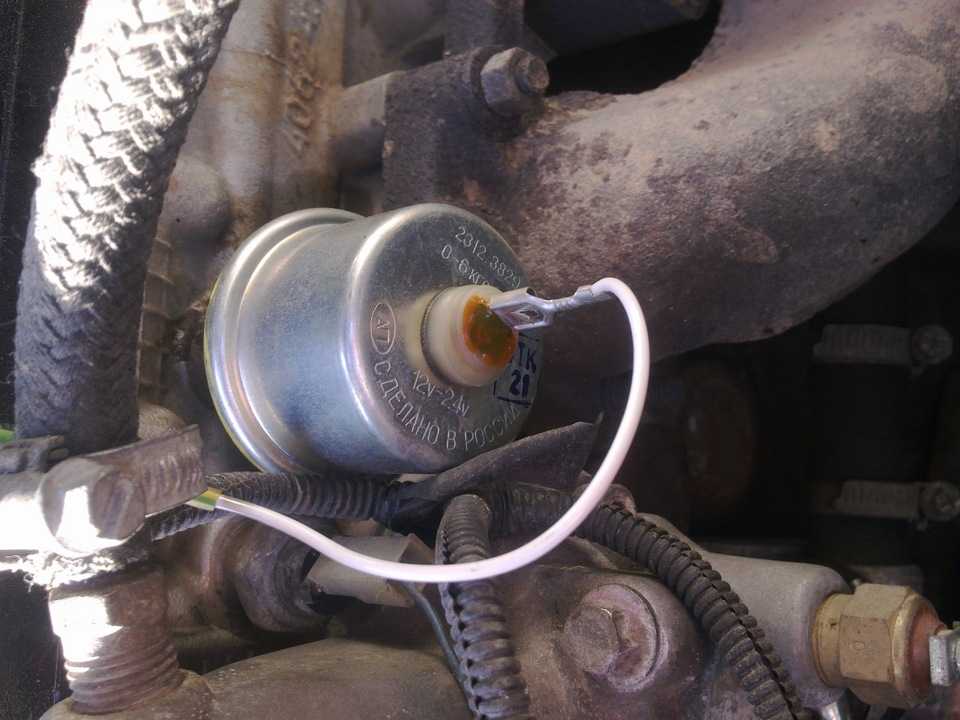

ДДМ на автомобиле КАМАЗ установлен рядом с двигателем

Конструкция и принцип работы

Конструкция электронного устройства чрезвычайно проста. Он состоит из четырёх элементов:

При давлении масла на мембрану, она приводит в действие толкатель, который размыкает контакты в сети

При давлении масла на мембрану, последняя изгибается и приводит в действие толкатель, который, в свою очередь, размыкает контакты в сети. Если давление на мембрану недостаточное, толкатель останется на месте, а контакты замкнутся и подадут сигнал на панель приборов в кабине автомобиля.

Механический вариант имеет более сложную конструкцию, основу которой составляет нихромовая обмотка и ползунок. Обмотка взаимодействует с ползунком, который определяет уровень давления и через электрическую цепь передаёт данные в кабину водителя.

Механический датчик давления масла автомобиля КАМАЗ имеет более сложную конструкцию

Какие должны быть показания

Штатные ДДМ автомобиля КАМАЗ изготовлены в соответствии с ГОСТ 3940–84. Согласно ГОСТу датчик должен иметь следующие характеристики:

напряжение однопроводной цепи — 12 В;

сила тока — 0.4 А;

сочетаемость с реле типа РС509 или ЗС503;

минимальное давление на холостых оборотах — 0.7 атм;

максимально допустимое давление на высоких оборотах — 5–5.5 атм.

Диагностика неисправностей

Если на панели приборов загорелось лампочка в виде маслёнки — нужно проверить датчик на работоспособность. Если это произошло во время движения, следует немедленно остановиться и выполнить следующие действия.

Заглушите двигатель и поднимите капот.

Осмотрите двигатель со всех сторон на предмет выявления свежих масляных пятен и повреждений на картере.

Если пробит картер, повреждение залейте герметиком. Если нет герметика, используйте подручные материалы — кусок резины, тряпку или даже изоленту. Этого будет достаточно, чтобы доехать до гаража или СТО.

Масляным щупом проверьте уровень масла в двигателе. Если уровень ниже минимально допустимого — долейте масла.

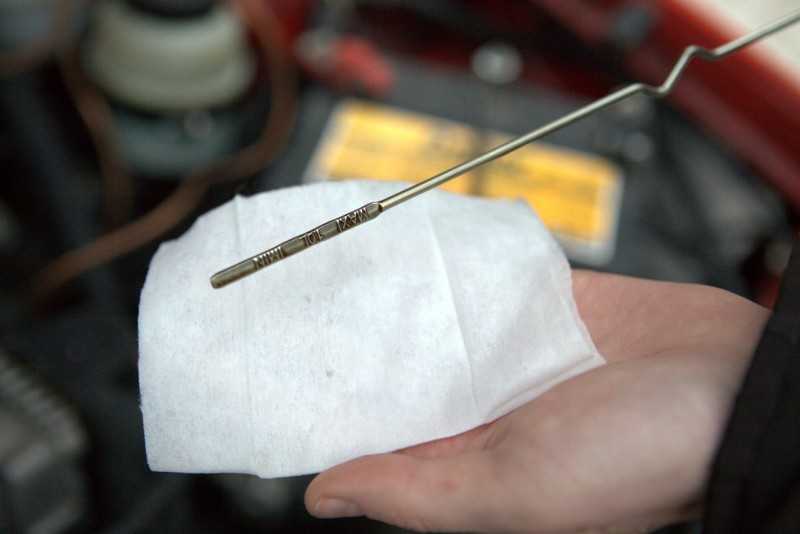

Определите уровень масла в двигателе масляным щупом

Запустите двигатель. Если лампочка индикатора давления масла погасла, причиной её загорания было снижение уровня смазки. Если лампочка продолжает гореть, продолжайте диагностику.

На место датчика давления подсоедините обычный механический манометр. Если на холостом ходу он покажет значение выше 0.7 кг/см, которое с увеличением оборотов будет плавно расти, неисправен именно датчик.

На место датчика вставьте обычный механический манометр

Дальнейшая диагностика в дорожных условиях невозможна. Отбуксируйте ваш КАМАЗ на ближайшую станцию технического обслуживания.

Замена датчика

Благодаря удобному расположению, замена датчика давления масла на автомобиле КАМАЗ довольно проста. Порядок действий при этом следующий.

При выключенном зажигании откройте капот.

Отсоедините от неисправного датчика шланг и снимите его с кронштейна.

Обработайте гнездо силиконовым герметиком и установите в него новый прибор.

Прикрутите шланг, предварительно обработав место присоединения герметиком.

Соедините манометр со шлангом. Если вы установили электронный датчик, указатель можно подключить к новому устройству через старый разъём.

Видео: установка нового ДДМ

Постоянный контроль уровня масла в двигателе чрезвычайно важен для успешной эксплуатации автомобиля. Это позволит избежать серьёзных неприятностей, сопряжённых с простоем машины и капитальным ремонтом двигателя. Диагностика неисправности и замена датчика давления масла в автомобилях КАМАЗ довольно проста. Сделать ряд несложных операций сможет даже неопытный водитель.

Описание контрольно-измерительного прибора

В современных транспортных средствах используется большое количество различных измерителей для контроля и управления разными узлами. Одним из таких устройств является ДДМ.

Предназначение

Работа мотора невозможна без масляной системы. Смазка снижает износ трущихся деталей и защищает их от перегрева. Для обеспечения выполнения смазкой ее функций, необходимо следить за ее качеством и уровнем. Немаловажным параметром является еще один показатель – давление масла, которое отслеживается ДДМ (автор видео — 1000 размеров).

В процессе работы двигателя обеспечивается поступление смазочных веществ ко всем узлам и механизмам. Контролировать уровень смазки можно с помощью щупа. Контроль давления осуществляется с помощью ДДМ.

Существует два их вида: электронный и механический. Электронный указатель показывает лишь наличие или отсутствие давления, сигнализатор на панели приборов загорается лишь при критических показателях. Механический прибор показывает точные значения на цифровой шкале.

Именно для получения точных данных водители устанавливают механический датчик. Для КАМАЗа часто используют манометры, взятые с других грузовых машин.

Это имеет свои преимущества:

стоимость таких приборов невысокая;
купить их можно в любом автомагазине;
старые механические приборы передают более точную информацию, чем их электронные аналоги.

На КАМАЗах часто устанавливают ММ370. Эти приборы также успешно используют и на других отечественных грузовиках МАЗ и КРАЗ.

Фотогалерея «ДДМ на КАМАЗе»

Некоторые водители устанавливают на транспортных средствах одновременно ДДМ обоих типов. Это дает возможность при необходимости контролировать точные показания давления масла, и быстро реагировать при падении его до нуля.

Местонахождение и принцип работы

Электронный и механический ДДМ отличаются принципом действия. Обычно они расположены около двигателя.

Более прост по конструкции электронный прибор. Его задача – предупредить водителя об отсутствии давления. Он состоит из корпуса, мембраны, толкателя и контактов. В электрической цепи он связан с контрольной лампочкой.

При поступлении масла давление давит на мембрану, а она взаимодействует с толкателем, который размыкает контакты. Если давление отсутствует контакты замыкаются и загорается сигнальная лампочка на приборной доске.

Схема строения электронного устройства

В конструкцию механического прибора, кроме корпуса, мембраны и толкателя, входит нихромовая обмотка, ползунок и несколько мелких деталей. На шкалу указателя поступает информация, где находится ползунок на нихромовой панели. При изменении давления мембрана воздействует на толкатель, который связан с механизмом изменения сопротивления. Эти показания передаются на стрелочный указатель, находящийся на приборной панели.

Схема строения механического прибора

В последнее время водители отдают предпочтение импортным ДДМ. Они привлекают своим дизайном и качеством. Стоимость ненамного превышает отечественные аналоги. Примером может служить ДДМ KetGauge LED60.

Регулятор давления тормозов Камаз

Работоспособность любого силового агрегата, в том числе и двигателя внутреннего сгорания во многом зависит от соблюдения оптимальных условий его эксплуатации. Безаварийная, долгосрочная работа двигателя как легкового, так и грузового автомобиля возможна исключительно при условии поддержания нормального уровня масла и его своевременной замене.

Именно по этой причине следить за давлением жидкостей в двигателе, обязан каждый автомобилист желающий продлить жизнь и работоспособность своего транспортного средства.Осуществлять контроль над уровнем давления масла в двигателе можно по средствам специальных стрелочных указателей на панели приборов, отображающих информацию с датчика встроенного в сам двигатель или его блок.

В случаях нарушения работоспособности или проявления перебоев в работе датчика, его следует незамедлительно заменить. Несвоевременный ремонт или замена датчика давления может повлечь за собой массу проблем и поломок, в том числе и привести к полной остановке двигателя.

Для того чтобы узнать где находится датчик давления на камазе отвечающий за уровень давления масла в двигателе не обязательно проводить массу времени за штудированием интернета или чтением технической литературы.

Практически на всех автомобилях Камаз он устанавливается в тело кронштейна для масляных фильтров. Найти где находится датчик давления масла камаз очень легко, достаточно лишь осмотреть блок двигателя и отыскать на нем масляный фильтр. Датчик давления будет установлен непосредственно на том же кронштейне что и фильтр.

Своевременный контроль уровня масла в силовом агрегате, позволяет вовремя обнаружить или полностью избежать серьёзных поломок связанных с двигателем. Замена датчика давления не требует наличия особых технических знаний, а простота его конструкции позволяет производить установку с помощью простых инструментов, без привлечения какой-либо специализированной техники. Следует отметить, что грузовики Камаз требуют к себе более внимательного отношения, нежели их зарубежные аналоги.

Они обладают простой и надежной конструкцией, однако при этом лишены массы автоматических систем контроля предотвращающих те или иные неисправности

По этой причине следить за давлением масла в двигателе или воздуха в баллонах стоит с особым вниманием и не допускать ситуаций, при которых показатели данных систем будут выходить за пределы нормы

Узнать где находятся датчики давления воздуха камаз также важно для водителя, как и понимать суть их назначения. Именно они сигнализируют о готовности системы к движению и сообщают о состоянии давления воздуха в тормозных механизмах транспортного средства

От их работоспособности зависит не только техническое состояние автомобиля, но и безопасность самого водителя.

Источник

Привет насос. — КАМАЗ 55111, 9.9 л., 1983 года на DRIVE2

Бывает, на панели приборов загорается красная лампочка в виде лейки-масленки. Обычно это указывает на то, что закончилось масло. Но после проверки оказывается, что это не масло кончилось, а проблема с самим датчиком. Почему он может сбоить, где его найти и как заменить — об этом и пойдет речь в статье.

Приборы, считывающие показания давления масла, бывают электронные и механические. Электронный измеритель обычно выполнен в сером или другом темном цвете, поэтому сразу отыскать его сложнее. Работает датчик так: сильное давление смазки оказывает воздействие на мембрану, та приводится в движение и давит на толкатель, соединяющий контакты электросети. Если уровень давления на мембрану недостаточен, то толкатель остается на месте. Контакты при этом замыкаются. Измерители этого типа стоят на КАМАЗ 740.31-240 (Евро-2).

Встречается и механический датчик давления масла КАМАЗ, но куда реже. Современные грузовые автомобили все чаще оборудуют электронными измерителями. Устроены механические датчики сложнее. Они состоят из прочной медной или нихромовой обмотки и ползунка. Обмотка взаимодействует с ползунком, а тот выдает показатель давления на панель управления. Сигнал по электрической цепи идет в кабину. Такой ДДМ стоит на двигателях КАМАЗ 740.63-400 (стандарт Евро-3, Евро-4).

«Родные» ДДМ для КАМАЗ изготавливаются по ГОСТ 3940-84. Технические характеристики измерителя:

напряжение — 12 В;
сила тока — 0.4 А;
сочетаемость с реле PC509 или ЗС503;
минимальный уровень давления (холостые обороты) — 0.7 атм;
максимальный уровень давления (высокие обороты) — 5–5.5 атм.

На грузовых автомобилях КАМАЗ 5320 обычно стоит ДДМ ММ370. Такой элемент встречается и на других грузовиках отечественного производства: КрАЗ, МАЗ. Это довольно точный измеритель, работающий на механическом усилии, передающимся первичными преобразователями. Усилие действует на сенсор системы индикации. В механических датчиках чувствительным элементом выступает мембрана, которая и принимает на себя воздействие. И уже от этого воздействия меняются показатели манометра на приборной панели, которую видит водитель.

В электрических системах сигнал также передается от сенсора. Но у них отличается способ преобразования и передачи энергии, а вместе с этим и точность показаний. На данный момент в Москве можно отыскать множество индикационным систем, как отечественных, так и импортных.

Нюансы проверки

На машинах предусмотрены разные средства контроля. На старых авто используется механический встроенный манометр, а на современных машинах применяют цифровые устройства. Есть и такие ситуации, когда давление вообще не отображается в салоне, а отвечает за все простая аварийная лампа. И не понятно, горит она от низкого или повышенного давления.

Возникает закономерный вопрос. А как проверить истинное давление? Первым делом убедитесь, что контрольная лампа работает. То есть вы не столкнулись с ошибкой самого контроллера. Полностью полагаться на приборы контроля в машине не стоит. Периодически все равно рекомендуется проверять давление вручную. Для этого вам понадобится механический или цифровой манометр. Его подключают на место аварийного датчика, который располагается в подкапотном пространстве.

Вся работа подразумевает выполнение следующих шагов:

прогрейте двигатель до рабочих параметров температуры;
в среднем это около 90 градусов;
выключите мотор;
поднимите капот;
найдите там аварийный датчик;
контроллер должен находиться на картере силовой установки;
подключите на место датчика манометр;
запустите двигатель на холостых оборотах;
посмотрите показатели на манометре;
нажмите на педаль газа и поднимите обороты до 5 тысяч;
еще раз проверьте значения.

Чтобы получить точные значения, вы обязаны применять исключительно надежные и исправные манометры. На рынке продается множество дешевых китайских девайсов, не способных корректно отображать информацию. Это лишь еще больше вводит в заблуждение автомобилистов.

Периодическая проверка рабочего давления очень полезная, поскольку полагаться полностью на датчики нельзя. Они могут сами выходить из строя, в результате чего водитель даже не подозревает о проблемах.

Еще можно сказать, что в работе двигателя большую роль играет используемое масло, добавляемые в него присадки и характеристики. Нужно применять лишь те смазочные материалы, которые приписано использовать производителем. Не обязательно строго той марки, но как минимум с аналогичными параметрами.

Вообще тема масла для двигателя крайне важна. О ней можно говорить бесконечно, и все равно обо всех нюансах рассказать не получится.

Потому если у вас есть вопросы, обязательно их задавайте. Обсудим и придем к единому мнению.

А пока у меня все

Спасибо всем за внимание! Подписывайтесь, комментируйте, оставляйте отзывы и приглашайте к нам своих друзей!. Watch this video on YouTube

Watch this video on YouTube

Роль смазки в двигателе

Прежде, чем рассматривать устройство и виды датчиков, разберёмся, так ли важна смазка в двигателе. Рассчитывая силовую установку, конструкторы делают поверхности узлов и механизмов как можно прочнее. Это помогает увеличить срок работы агрегата и качество выполняемых функций. Поскольку изделия контактируют друг с другом, возникающая между ними сила трения приводит к износу механизмов. Смазка деталей, единственный способ борьбы с трением.

Циркуляция масла по каналам под давлением, условие выполнения возложенных функций. Способ, проконтролировать правильность показателей, это датчик давления масла, аналогичный прибору, установленному на КамАЗ 740.

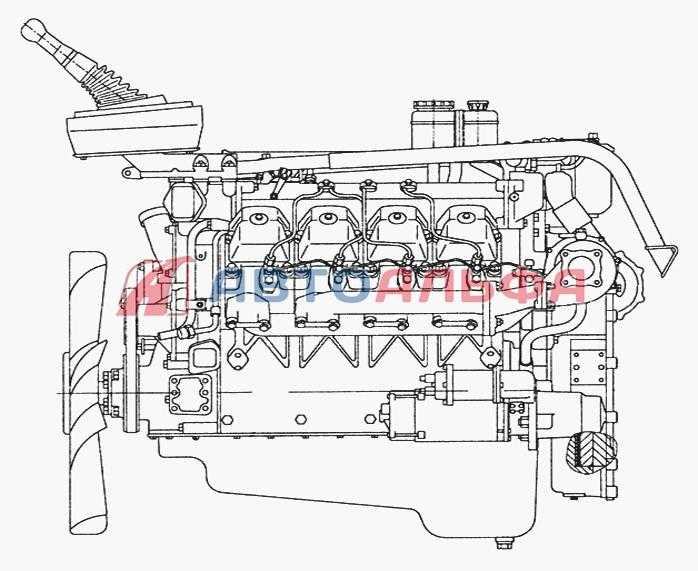

Двигатель КамАЗ-740:

Поддерживая работоспособность и функциональность мотора, смазка выполняет:

Покрытие поверхностей деталей ровным слоем масла;
Отвод некоторого количества тепла;
Удаление частиц грязи и абразива;
Противодействие окислению;
Усиление связи и соединения деталей;
Выполнение роли рабочего тела.

Учитывается, что величина давления контролируется на прогретой до температуры 70°С установке. Нормальные обороты двигателя КамАЗ, 2600 мин-1. Значение стандартного давления 0,45-0,5 МПа.

Это интересно: Карбюратор ВАЗ 2108 – как работает система?

Замена датчика давления масла

Сама процедура замены несложная. Для начала необходимо открутить старый датчик. В большинстве случаев он находится возле двигателя, однако все-таки для многих авто местоположение детали отличается. Например, в Мерседес 124, как и в большинстве моделей Мерседес, она находится на картере, немного правее от центра. Поэтому удобнее будет работать снизу автомобиля. На место старого нужно вкрутить новый датчик, используя при этом герметик. Потом вкручивается шланг, при этом нельзя забывать про герметизацию. Проложить шланг можно вдоль штатной проводки. Проводим шланг в салон. Выбираем место для манометра и соединяем составляющие.

Среди такого рода запчастей у европейских автомобилей особой надежностью и долговечностью отличаются детали от компании Мерседес. Бывали случаи, что на автомобилях Мерседес родные датчики служили более двадцати лет. Так, к примеру, на Мерседес В 124 они спокойно работают десятилетиями без каких-либо нареканий. Отечественный автопром такой надежности может только позавидовать. Однако здесь есть небольшой нюанс: датчик на В 124 нужно менять на такую же заводскую оригинальную запчасть. В 124 модели нельзя заменить датчик на неродную деталь. Но такая ситуация встречается не только на В 124: на любом Мерседесе можно произвести замену только оригинальными деталями, как и на большинстве импортных авто. Для замены датчика на 124 модели нужно снять корпус воздушного фильтра. Сам датчик 124 можно обнаружить в колбе масляного фильтра. Используя рожковый ключ на 17. Снимаем старый датчик давления на Мерседес 124 и ставим новый.

Диагностика неисправностей

Если на панели приборов загорелась лампочка в виде масленки — нужно проверить датчик на работоспособность. Если это произошло во время движения, следует немедленно остановиться и выполнить следующие действия.

Заглушите двигатель и поднимите капот.
Осмотрите двигатель со всех сторон на предмет обнаружения свежих масляных пятен и повреждений на картере.
Если пробит картер, повреждение залейте герметиком. Если нет герметика, используйте подручные материалы — кусок резины, тряпку или даже изоленту. Этого будет достаточно, чтобы доехать до гаража или СТО.
Масляным щупом проверьте уровень масла в двигателе. Если уровень ниже минимально допустимого — долейте масла.

Определите уровень масла в двигателе масляным щупом

Запустите двигатель. Если лампочка индикатора давления масла погасла, причиной ее возгорания было снижение уровня масла. Если лампочка продолжает гореть, продолжайте диагностику.
На место датчика давления подсоедините обычный механический манометр. Если на холостом ходу он покажет значение выше 0.7 кг/см, что с увеличением оборотов будет плавно расти, неисправен именно датчик.

На место датчика вставьте обычный механический манометр

Особенности при диагностике

При возникновении первых подозрений, рекомендуется приступить к тщательному осмотру. Если вам это не под силу, рекомендуется обратиться к профессионалам своего дела.

Первое, что нужно сделать – выяснить первичную причину поломки. Их может быть несколько:

в схеме случилось короткое замыкание;
температура силового узла поднимается;
диск зубчатого типа сломан или поврежден;
крепежные ушки повреждены;
датчик фаз Калина 8 кл или 16 кл смещен.

Если загорается «Чек», которые выдает одну из двух ошибок – 0340, 0343, то вина точно лежит на устройстве фаз. Возможно, причина в соединениях.

Штатный электрический датчик

На двигателях, КамАЗ 740.31.240, транспорте КамАЗ-43118, 43114 и др., как штатный измерительный прибор давления смазки используют изделие ММ370. Этот контрольный механизм производится в городе Владимир. Визуально, устройство представляет собой цилиндр с резьбовым соединением в нижней части. Резьба соединяет деталь с рабочей зоной системы смазки. Верхняя часть используется для подключения проводов.

Измеритель напора смазки автомобиля КамАЗ ММ-370:

Технические характеристики электрического устройства ММ-370

Показатель	Значение
Длина, мм.	70
Цилиндр, сечение, мм.	40
Резьбовое соединение	М14 на 1,5
Шестигранник, мм	19
Промежуток давлений, кгс/см2	0-10
Сопротивление, Ом	159-173

Описание контрольно-измерительного прибора

Предназначение

Это имеет свои преимущества:

стоимость таких приборов невысокая;
купить их можно в любом автомагазине;
старые механические приборы передают более точную информацию, чем их электронные аналоги.

На КАМАЗах часто устанавливают указатель давления масла ММ370. Эти приборы также успешно используют и на других отечественных грузовиках МАЗ и КРАЗ.

Фотогалерея «ДДМ на КАМАЗе»

1. Аварийный датчик масла

2. Датчик ММ370 для грузовика

3. Указатель ДДМ на КАМАЗ Некоторые водители устанавливают на транспортных средствах одновременно ДДМ обоих типов. Это дает возможность при необходимости контролировать точные показания давления масла, и быстро реагировать при падении его до нуля.

Местонахождение и принцип работы

Электронный и механический ДДМ отличаются принципом действия. Обычно они расположены около двигателя.

Схема строения электронного устройства

Схема строения механического прибора

Как заменить датчик?

Если ДПКВ вышел из строя, нужно как можно скорее приступить к его замене, наличие неисправности способно спровоцировать неприятные последствия, в том числе отказ основного двигателя. Перед процедурой понадобится подготовить все необходимые инструменты, в числе которых обязательно должна быть отвертка и гаечные ключи, а также другие детали, необходимые в процессе. Проводить процедуру замены нужно в строгой последовательности, выполняя все шаги поэтапно:

В первую очередь понадобится отсоединить клеммы аккумулятора и отключить автомобильный двигатель.
Перед демонтажом датчика обязательно обращают внимание на то, какое расстояние составляет зазор между сердечником устройства и синхронизационным диском. Это важный нюанс, который следует обязательно учесть.
После проведения предварительных процедур старый датчик снимают и ставят на его место новый

Также нужно отметить, что новый прибор лучше закреплять при помощи болтов, оставшихся от старого ДПКВ. В процессе установки дополнительно помечают расположение проводов или нумеруют их для того, чтобы подключить систему правильно.
При установке положение нового прибора регулируют с помощью прокладок и шайб. Такие элементы обычно присутствуют в комплекте с устройством, и приобретать их отдельно не понадобится.

После установки датчика на автомобиль, всю его конструкцию собирают заново в обратном порядке и проверяют работу двигателя. При отсутствии неприятных звуков и различных проблем будет понятно, что неисправность заключалась именно в датчике. Если проблемы не исчезают, лучше обратиться за помощью на СТО. Во избежание серьезных поломок датчика нужно регулярно осматривать автомобиль, проводить его ремонт и замену деталей, вышедших из строя.

Почему загорается лампа давления масла

Как мы уже говорили, на панели приборов есть лампочка или иконка, которая загорается, если давление масла в двигателе достигло опасной отметки. Что делать, если она горит, и как избавиться от неисправности в системе?

Данная лампочка включается в двух случаях: в системе слишком низкое давление либо мало самой смазки. Сразу определить, что означает загоревшаяся на приборной панели лампа невозможно, для этого нужно изучить инструкцию по эксплуатации. Но дадим подсказку: у бюджетных марок авто обычно нет индикатора низкого уровня смазочной жидкости, в них горящая лампочка свидетельствует о недостаточном давлении в системе.

Недостаточное давление масла.

Если на прогретом двигателе загорается лампа давления масла, значит, данный показатель опустился слишком низко. Обычно она горит всего несколько секунд, тогда ситуация не критична для мотора. Чаще всего это происходит во время сильного крена машины в повороте, при холодном пуске в зимнее время.

Также эта лампочка может загораться из-за недостаточного объема смазочной жидкости в системе, причем в этом случае уровень достигает критической отметки. Итак, лампочка загорелась, что делать? Для начала проверьте уровень по щупу. Если он показывает, что жидкости действительно недостаточно, нужно просто долить ее до нужного уровня и снова проверить лампочку. Если та погасла, значит, все нормально, и остается только не забывать вовремя доливать смазку. В противном случае авто может ждать серьезная поломка.

Если уровень смазочной жидкости в системе нормальный, но лампа горит, вероятно, сломан масляный насос. Из-за чего в системе смазки двигателя невозможна нормальная циркуляция.

Что бы ни произошло, как только вы увидели загоревшуюся иконку на своей приборной панели, нужно остановиться, съехать на обочину или в другое место, где вам никто не помешает, и заглушить мотор

Такие меры предосторожности связаны с тем, что без нужного количества смазки мотор может остановиться и сломаться, а это не только влечет за собой очень дорогой ремонт – использовать автомобиль становится опасным. Смазочная жидкость является обязательным элементом для нормальной работы авто, без нее мотору достаточно всего нескольких минут, чтобы выйти из строя.

Еще один вариант, при котором может загореться лампочка – масло было только что полностью заменено на новое

Если вы выбрали смазочную жидкость хорошего качества, лампа низкого давления масла при запуске двигателя погаснет примерно в течение 10–20 секунд. Если этого не произошло, вам установили бракованный масляный фильтр, его нужно поменять.

Неисправность датчика давления масла.

В нормальных условиях при 800–900 об/мин, иными словами на холостом ходу, давление смазывающей жидкости составляет от 0,5 кгс/см2. Нужно понимать, что установленные в автомобиле датчики могут иметь различный диапазон срабатывания: от 0,4 до 0,8 кгс/см2. Если в вашем авто стоит датчик, запрограммированный на подачу сигнала при 0,7 кгс/см2, то даже при 0,6 кгс/см2 на приборной панели будет загораться лампа.

Разобраться в ситуации поможет повышение до 1 000 об/мин на холостом ходу. Если автомобилю ничего не угрожает, лампа погаснет. В противном случае вам нужен мастер, чтобы проверить систему при помощи манометра.

Также датчик может обманывать вас из-за засорения масляных каналов, поэтому стоит произвести прочистку. Для этого отверните датчик, после чего как следует прочистите все масляные каналы.

Если уровень масла в норме и датчик исправен.

Посмотрите на щуп – вам нужно точно знать, что уровень смазки не поднялся с последней проверки. Чем он пахнет? Нет ли запаха бензина? Наличие постороннего запаха – показатель того, что в двигатель попадает топливо либо тосол. Есть и другой вариант, позволяющий узнать состав жидкости: опустите щуп в воду – посторонние примеси сразу выдадут себя бензиновыми разводами на поверхности воды. Как только бензин обнаружен, отправляйтесь в мастерскую для ремонта двигателя.

Если на панели загорелся индикатор, о котором говорилось выше, и виной тому проблемы с двигателем, вы сразу это поймете. Явными признаками неисправного мотора являются снижение мощности машины, повышенный расход топлива, темный выхлоп.

Если вы уверены в нормальном уровне смазки, можно не беспокоиться, когда индикатор долго горит при холодном пуске. Во всем виноваты погодные условия, ведь за ночь смазка стекает из всех магистралей и утрачивает свое жидкое состояние. При запуске двигателя ей нужно снова распределиться по системе, насос должен выдать нормальное давление. Чтобы дойти до датчика давления, смазке требуется примерно 3 секунды, тогда как к основным элементам системы она попадает быстрее – за счет этой особенности не происходит износа деталей.

Замена ДДМ

Поставить новый датчик аварийного давления масла сможет даже неопытный механик, зная, где находится этот измеритель. Последовательность:

Выключают систему зажигания, открывают капот.
От датчика отсоединяют шланг, а сам измеритель снимают с кронштейна. Для этого понадобится молоток и отвертка.
Образовавшееся гнездо обрабатывают силиконовыми герметиком и ставят на место старого новый датчик.

После этого шланг обратно подсоединяется к измерителю. Рекомендуется его тоже обработать автомобильным герметиком. Далее подсоединяют манометр со шлангом. Если КАМАЗ оборудован электронной системой, то указатель ДДМ ставится поверх прошлого модуля.

Чтобы силовой агрегат КАМАЗа работал исправно, необходимо каждый день следить за уровнем масла, давлением жидкости и качеством топлива. Это простые процедуры, которые не требуют квалификации, поэтому с ними способен справиться каждый водитель. Если пренебречь этими проверками, то это может стать причиной поломки двигателя. А любые неисправности легче предупредить, чем исправлять.

Замена системного датчика давления на новый

По причине своего удобного расположения, быстрая замена этого датчика вполне возможна и сделать ее может почти каждый автолюбитель.

Последовательность действий для замены прибора

При условии выключенной системы зажигания стоит открыть капот на Камазе.
Далее просто отсоедините от сломанного датчика идущий к нему шланг и вытащите его при помощи отвертки и молотка с кронштейна.
После чего стоит быстро обработать гнездо с помощью силиконового герметика и вставить туда новый прибор.

Что делать потом? Просто закрутите шланг, заранее проведя его обработку с помощью специального автомобильного герметика.

После чего стоит подсоединить манометр со шлангом. Если в машине установлена электронная система с датчиком уровня давления, то его указатель стоит присоединить к новому прибору через прошлый модуль.

Как правильно устанавливать новый датчик уровня масла:

https://youtube.com/watch?v=2dE45u67HFE

Постоянный контроль за количеством смазки в моторе очень важен для стабильной эксплуатации машины, особенно для большегруза. Это даст возможность избежать более опасных неприятностей во время езды на машине, которые сопряжёны с капитальным ремонтом мотора и всей силовой установки.

Проверка и диагностика моторных неисправностей с последующей заменой датчика в автомашинах марки Камаз достаточно проста. Сделать замена датчика (по сути несколько легких операций) в состоянии даже несведующий водитель.

Конструкция автомобильного датчика в машинах типа Камаз и суть его работы

Конструкция датчика по своей сути довольно проста. Такой датчик состоит из нескольких элементов:

защитный корпус прибора для его сохранения от влаги;
также обычно стоит внешняя или внутренняя мембрана;
толкательный механизм;
цепочка из контактов.

Электронный механизм для считывания показателя давления смазки в автомобиля марки КАМАЗ имеет серый или темный цвет, так что его достаточно трудно увидеть сходу.

Далее сказывается давление смазки на эту мембрану и мембрана меняет свою форму в процессе работы. Потом мембрана приводит в работу толкатель, а он, к слову, соединяет контакты в электрической цепи.

Тут все зависит от уровня давления и если этот уровень на внутреннюю мембрану недостаточен, в таком случае толкатель сохраняет свое положение и останется в одной точке, а контакты замыкаются и потом уходит несколько сигналов на панель управления в машине.

Также имеются механические типы датчиков проверки количества смазки в Камазе. Однако встретить их сегодня все труднее по причине постепенного перехода компании на использование электронных датчиков. Такие датчики имеют куда более сложную систему, суть которой составляет прочная обмотка из меди или из нихрома. Также механические датчики имеют свой ползунок.

Обмотка такого датчика может взаимодействовать и оказывать влияние на ползунок, а он меняет значение показателя масла на приборной панели. Далее сигнал идет на электрическую цепь, далее в кабину к водителю машины.

Инструкция по замене указателя

Процедура замены ДДМ на КАМАЗе несложная, поэтому выполнить ее может даже водитель, не имеющий большого опыта ремонтных работ.

Меняя ДДМ следует выполнить следующую последовательность действий:

В первую очередь нужно найти и выкрутить старый прибор, расположенный возле силового агрегата.
На посадочное место снятого устройства следует вкрутить новый прибор. При этом нужно использовать герметик.
Далее прикручивается шланг. Соединение также нужно обработать герметиком. Шланг прокладывается по штатной проводке.
Затем манометр соединяется со шлангом. Если ранее стоял электронный прибор, то нужно выбрать место для установки указателя.

Загрузка …
