Самодельный стенд проверки форсунок Видео как сделать стенд для проверки форсунок

Как устроен стенд для промывки форсунок

Ремонт форсунок common rail своими руками

Стенд для промывки выполняет две функции первое: занимаеться подачей электрического напряжения для открытия форсунок и второе подает к форсункам под давлением жидкость удаляя грязь, накопившуюся в форсунке.

Конструкция стенда состоит нескольких элементов, главный — бессливная топливная рампа. Также в стенде есть смонтированный на входе рампы фильтр, не допускающий к форсункам грязь или какие-либо частицы в жидкости, блок питания, насос, емкости для чистой и отработанной жидкости.

В качестве емкости для промывочной жидкости взят корпус от паяльной лампы, а ножной насос с манометром через ниппель накачивают и поддерживают давление в стенде.

Специальные жидкости для стендовой промывки форсунок стоят примерно 400 рублей за литр, и уже на практике вам придется немного поэкспериментировать с разными степенями концентрации и разновидностями жидкостей, чтобы подобрать для своих форсунок оптимальный вариант.

Для такой цели, как промывка форсунок своими руками (когда нужно только открывание форсунок и уверенность, что они не сгорят), достаточно трех вольт. В описываемой конструкции используется блок питания, выдающий 3В и подключаемый в обычную сеть 220В.

При номинальных характеристиках блока питания взятого из магнитофона — 7 вольт и 0.7А, в реальности, под нагрузкой напряжение упало до 3В, данного напряжения вполне хватило для работы конструкции. Однако если делать новый стенд, лучше использовать блок питания помощнее.

При постоянном режиме подачи постоянного тока, управляемые форсунки все время открыты и работают с максимальной производительностью, пропуская большое количество очищающей жидкости.

Оборудование измерения обратки.

Идентификация дефектных форсунок Common Rail может быть достигнута путём измерения слива от каждой форсунки.
Прибор позволяет измерять значения перелива непосредственно на транспортном средстве.
Оборудование позволяет видеть слив от каждой из форсунок в прозрачной калибровочной мензурке. Эти мензурки позволяют быстро и легко визуально определить неисправную форсунку.

________________________________________________________

HH701 TESTMASTER 3

Hartridge Testmaster 3 (HH701) С пневматическим управлением, оснащен LCD дисплеем и программным обеспечением для анализа работы инжектора. Testmaster 3 компактен по размеру, прост в использовании, и позволяет запоминать и распечатывать результаты испытаний на внешнем принтере / ПК.

HH720 2-STAGEMASTER

2 Stagemaster (HH720) Модуль для испытания двухпружинных форсунок. HH720 используется в комплексе или с HH700, или HH701 Testmaster. HH720 выводит данные на LCD

CRi-PC


Одно из лучших решений на рынке оборудования для диагностики CR форсунок .

Испытательный стенд CRi-PC разработан как эффективная и гибкая платформа для испытаний форсунок Common Rail всех изготовителей и предоставляет сервисным мастерским быстроту и удобство пользования.

Стенд испытания форсунок Common Rail всех изготовителей обеспечивает возможность проверки одной или четырех форсунок, и позволяет
удовлетворить потребности сервисной мастерской при помощи комплектов Hartridge, как в случае “комплектных испытаний”, так и при
“единичных” испытаниях, когда тип и количество форсунок непредсказуемы.
Проверяет форсунки Bosch, Delphi, Denso и Siemens.
Одновременно проверяется до 4 форсунок.
Модульная система комплектов — возможность покупать только то, в чем Вы нуждаетесь.
Пневматический прижим.
Быстрая диагностика дефектных форсунок.Техническая спецификация
Управление давлением в Rail, используя обратную связь с насосом высокого давления.
Управление форсунки: генерируется ток, напряжение и регулируется ширина импульса для существующих форсунок Bosch, Delphi,
Denso и Siemens.
Измерение подачи форсунки.
Измерение сопротивления катушки форсунки.
Измерение времени срабатывания форсунки.
Измерение величины и температуры обратного слива (дополнительно).
_____________________________________________________________________________________________________________________________RABOTTI UNITEC
Профессиональный стенд для проверки инжекторов CR  всех производителей от хорошо зарекомендовавшей себя на европейском дизельном рынке компании  RABOTTI.
Стенд оснащен высокоточной электронной измерительной системой, которая в совокупности с программным обеспечением
RAILMASTER  позволяют не только испытывать любые пьезо и электромагнитные инжекторы, но также производить точное регулирование инжекторов BOSCH DENSO и DELPHI с помощью оптимизации формы управляющего сигнала и присвоении инжектору кода коррекции C2I/C3I(Delphi), IMA(Bosch) ,QR(Denso).  По введенным в ЭБУ двигателя кодам коррекции блок управления определяет оптимальный алгоритм управления каждым инжектором с учетом его характеристик.
Ранее данная функция была доступна только на дилерских стендах BOSCH и HARTRIDGE.


Чем очищают инжектор

Прочистить форсунки инжекторного двигателя можно двумя способами:

  1. Демонтировав распылители с автомобиля.
  2. Используя специальные химические очистители, которые смешивают с топливом.

Конечно же, второй способ намного проще – достаточно периодически заливать в бак присадки, и инжектор будет чистым. Однако такой метод подходит только для относительно новых автомобилей. У машин с пробегом клинер будет размягчать и растворять многолетние наслоения грязи в баке и топливной магистрали – в итоге распылители забьются еще сильнее. К тому же никто не застрахован от того, что используемые в очистителе химические соединения не выведут из строя лямбда-зонд, попутно прихватив на тот свет еще и катализатор.

Поэтому более надежным (а кроме того, еще и эффективным) является способ со снятием топливных распылителей с двигателя. Ниже мы расскажем о том, как почистить форсунки своими руками. Сейчас разговор пойдет о выборе жидкости для очистки форсунок. Вам понадобится клинер для очистки карбюраторов и инжекторов, который продается в виде аэрозоли. Ремонтники советуют использовать очистители следующих марок:

  • LIQUI MOLY;
  • Carbon Clean4;
  • Wynn’s;
  • LAVR;
  • Mannol;
  • Runway и др.

Некоторые очистители (Wynn’s, LAVR и др.) содержат агрессивные компоненты. По этой причине во время работы рекомендуется использовать защитные перчатки и очки.

Как крепить форсунки

Очень просто. Просто берём родную рейку от М50. Она обеспечит нам рабочее давление 3 атмосферы и позволит легко закрепить форсунки(ещё понадобятся родные штекеры, анкеры и всякий металолом):

Так получилось, что под рукой у меня оказалась оцинкованная железка и куча анкеров, и я решил сделать подставку из них :

Чисто на двух анкерах вышла слишком хлипкая конструкция и я решил добавить ещё пару диагональных:

Теперь сверлим в днище дырки для фиксации бака, соеденяем шлангами бак с рейкой :

Тут тоже всё готово. Чем будем мерять? Обычными хим колбами цилиндрической формы, ёмкостью 100 мг и пластмассовой ножкой:

Ножки фиксируем шурупами на днище :

Механически прибор готов:

Принципы работы Common Rail

Для устойчивой работы система Common Rail должна поддерживать топливо в чрезвычайно высоком давлении от насоса, через трубопроводы и магистраль высокого давления в форсунки.
Если имеется снижение рабочего давления системы, то транспортное средство испытает недостаток мощности которое может привести к полной остановке двигателя. Поэтому любая потеря давления должна быть обнаружена и ликвидирована как можно раньше.
Двумя основными причинами снижения давления являются неисправный топливный насос или же неисправные форсунки. Этот прибор обнаруживает обе эти неисправности.

Система подачи жидкости

Система подачи жидкости — присутствует в любом автомобиле, это — бензобак и бензонасос. Позаимствуем эту систему немного в упрощённом виде. Для этого нам будет нужен бензонасос и бак. В баке должен быть выход, обратка, заливное отверстие и сопун для воздуха (чтоб не создавать разряжения в баке). Бак можно сделать по разному:

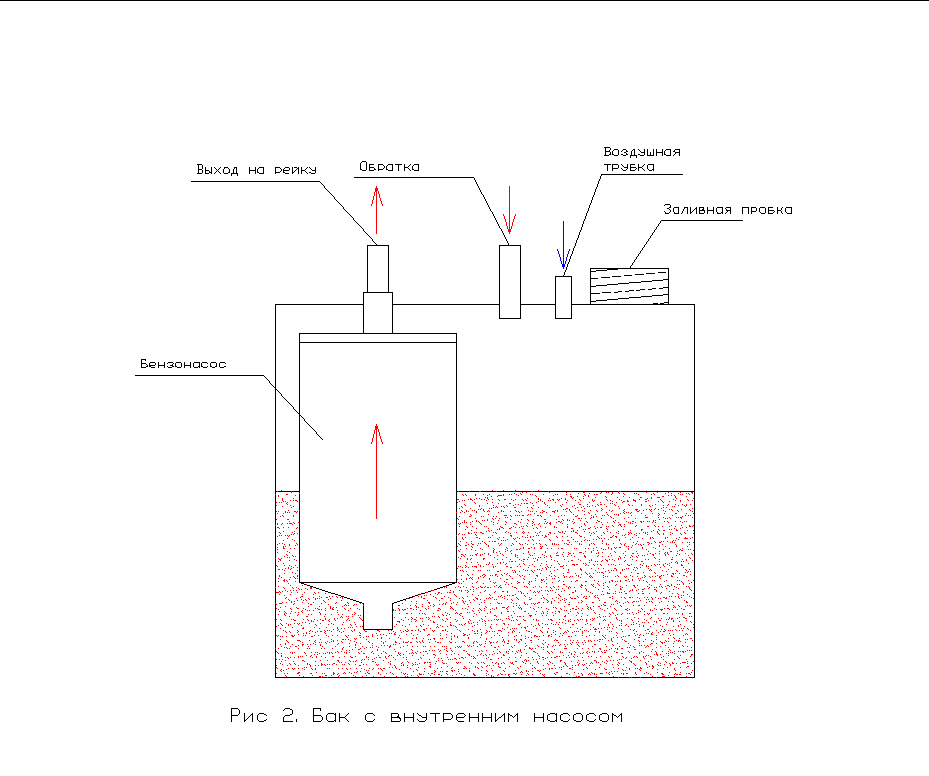

Как видите, можно сделать по разному. Я выбрал 3-ий вариант, так как он мне показался интересней.

Для начала нашёл две ёмкости

(на фото банка от автохимии Liqui Moly и банка от крупы. Отвлекусь на то чтоб сказать — не делайте такую глупость! Не берите банок от крупы — они не герметичные). И бензонасос (не удивляётесь его странному виду — он инвалид с отрезанной нижней частью (нормальный был неоправданно дорого, а с этим продавец с радостью расстался за 18$).

Так же понадабятся медные трубки 9-10 мм в диаметре, пара нипелей от безкамерных колёс, небольшой газовый кран, паяльник, олово, паяльная кислота и шкурка.

Места где должны быть трубки зашкуриваем, дырявим, лудим и впаиваем трубки:

Потом добавляем вторую трубку, связывающую баки и обратку:

И собираем это в единое целое:

Всё это время вас мучает вопрос зачем нужны нипели? Отчистим их от резины:

И впаяем один у основания маленькой банки (это для слива жидкости):

Навинтим на неё родную крышечку, чтоб не вытекало

Долго думал как закрепить бензонасос, в итоге прикрепил к нему хомутами две медные трубки:

Поместил насос в бак, припаял трубки изнутри и соеденил минусовой контакт бензонасоса с корпусом:

В верхней крышке большой банки пробиваем дырку для вывода бензонасоса, газовый кран припаеваем на трубку обратки и добавляем распорки для жёсткости конструкции:

Опять снимаем крышку и впаиваем с одной стороны нипель (это будет трубка для воздуха) и изолированный разъём (для подачи питания на бензонасос):

Соответственно этот вывод соединяем проводом с плюсовым выводом насоса(желательно под разъём намазать герметик, на всякий случай

Теперь можног припаять верхнюю крышку и добавить ножки:

Те, кто узнал ножки расплылись в улыбке Тем кто не узнал — на этих резинках крепятся клапана печки в е34 Это тут для того, чтобы вибрация насоса не трясла всю конструкцию.

Как управлять форсунками

Генератор сигналов для форсунок остался. Так как у нас тема про то как сделать всё быстро и просто я не стал городить сложное управляющее устройство, а просто залез и интернет и нашёл халявный софт для промывки форсунок.

Все форсунки необходимо соеденить паралельно, ( не перепутайте полюса — они имеют значение. На родных разъёмах красные провода +, коричневые -)

Схема адаптера проста:

Всё подключаем и включаем. Для проверки лучше всего включить режим Кавитация. При этом форсунки должны верещать.

Цвет впечатляет? Вначале это была смесь Wins и бензина 3 к одному и была пости прозрачной. После кавитации с форсунок вымывается песок Как он там сквозь дырки прошёл

Да. Совсем забыл. Газовый кран — для жестоких людей. Если его закрыть то в рейке будет не 3 атмосферы — а столько, сколько сможет выдать бензонасос (это на случай если уж слишком всё плохо).

Как самостоятельно почистить форсунки — инжектор двигателя

Всем дизелистам приходится рано или поздно сталкиваться с повышенным расходом топлива, падением мощности. Так или иначе вы оказываетесь перед необходимостью замены распылителей. Самое простое решение – отнести форсунки в подходящий сервис и оставить там некоторое количество денег. Вы думаете это самый правильный метод. Это не так, я сам в этом убедился. Перед тем как отдать форсунки я проверил их на стенде в ближайшем автохозяйстве, запомнил показания. После ремонта там же проверил и понял, меня обманули. Сделали просто замену распылителей на новые без регулировки. Что делать, если не доверяете сервису, или денег хотите сэкономит? Вот для этих случаев я сделал простой стенд.

Что для этого нужно?

  1. Гидравлический домкрат ( я купил новый за 600 рублей);
  2. Манометр от 0 до 250 атмосфер (Мне такой подарили узнав о моей идеи);
  3. Топливная трубка с гайками (Тоже подарок);
  4. Токарь (Сам себе подарок)))).

Сначала я разобрал домкрат и изъял поршень. С поршня снял манжету, она пригодиться. Вместо поршня была выточена заглушка которая уплотнялась манжетой от поршня и прижимается гайкой. В заглушку вкручивается манометр и штуцер для трубки. В корпусе домкрата есть отверстие с заглушкой. Я взял короткий отвод на 1/2″ и приварил полуавтоматом к корпусу. Получилась удобная горловина для заливания солярки. Сам домкрат закрепил на столе болтами и стенд готов.

>

Признаки загрязнения инжектора

С проблемой загрязнённого инжектора рано или поздно сталкивается каждый автовладелец. Ведь не смотря на то, что сам по себе узел достаточно надёжен, нет ничего вечного, да и эксплуатация как показывает практика, далека от идеальных лабораторных условий. Поэтому, загрязнение системы – это естественный процесс, который зависит от большого количества факторов. В частности это:

Загрязненный инжектор

  • Естественный процесс загрязнения. Даже если система будет работать исключительно на чистом и качественном топливе, отложений будет не избежать, ведь в составе бензина содержится много химических веществ и в том числе тяжёлых составляющих, которые оседают на стенках элементов.
  • Некачественное топливо. В бензине низкого качества примесей содержится в разы больше, порой там даже может присутствовать вода, мелкий песок, хлопья ржавчины и т.д. Далеко не всё отсеивается топливным фильтром, и как следствие многое оседает на стенках форсунок, снижая их пропускную способность.
  • Прочие факторы. Серьёзное влияние на топливную систему может оказать возраст автомобиля, а в частности сказываются грязевые отложения, которые накаливаются в топливном баке. Негативную роль играют кратковременные поездки на непрогретом двигателе или продолжительная работа мотора на холостом ходу. Это значительно ускоряет процесс возникновения отложений.

Определить, что форсунки требуют чистки возможно по следующим признакам:

  • Повышенный расход топлива. Заметить это можно не сразу т.к. отложения возникают постепенно, и соответственно расход так же увеличится далеко не сразу.
  • Появляются проблемы с запуском двигателя, особенно это может быть заметно в холодную погоду.
  • На холостом ходу двигатель начинает работать неустойчиво, «троит», плавают обороты даже на прогретом моторе.
  • При движении автомобиля проявляются провалы, особенно это заметно при интенсивном вождении и резком нажатии педали газа.
  • Снижение скорости разгона, потеря мощности, может появляться детонация в двигателе и характерные хлопки в выхлопной системе.
  • Загрязнение в форсунках влияет на состояние кислородных датчиков и провоцирует их преждевременный выход из строя.
  • Появляются пропуски при воспламенении смеси в цилиндрах, что впоследствии провоцирует поломку свечей зажигания, высоковольтных проводов, катушек и т.д.

Рекомендуем:

Что делать если дымит дизельный двигатель в автомобиле

Чистка форсунок своими руками

Для того чтобы промыть форсунки своими руками и в домашних условиях существуют несколько способов. Например:

  • с помощью ультразвуковых ванн;
  • при помощи различных сольвентов;
  • на специальных стендах купленных или собранных самостоятельно.

Теперь подробнее.

Промывка форсунок с помощью ультразвуковых ванн

Данный способ чистки топливных форсунок своими руками считает самым качественным и стабильным, прежде всего потому, что во время такой чистки форсунка полностью погружается в рабочий раствор. Плюс, единственная сложность, которая возникает при этом — это достать ультразвуковую ванну. Аппарат можно или купить, или взять в аренду, например, в гаражных кооперативах или на небольших СТО.

Для того чтобы приготовить рабочий раствор понадобиться какое-нибудь чистящее средство щелочного действия. Это может быть, например, Фаворит Ультра. Чистящее средство смешивается с дистиллированной водой и нагревается приблизительно от 40 до 60 градусов. Кстати, с помощью данного способа можно чистить даже медицинский инструмент.

Чистка форсунок при помощи сольвентов

Данный способ очистки форсунок своими руками от нагара и накипи тоже, чаще всего, считается высокоэффективным. Проводится он при помощи специальных установок, принцип работы которых основан на том, что чистый сольвент подается непосредственно через форсунку, а отработанный пропускается, через специальные фильтры, очищающие его. Все устройство представляет собой закольцованную систему, которая работает за счет обычного автомобильного насоса. Одно из главных достоинств этого устройства является то, что промывка дизельных форсунок таким способом, не требует их демонтажа. И собирается она своими руками прямо на месте. Для этого понадобиться контейнер с сольвентом, бензиновые фильтры и насос. Все это соединяется самыми обычными шлангами от капельницы и подключается к той форсунке, которая будет промываться.

Самодельный стенд для очистки топливных форсунок

Об этом способе очистки топливных форсунок можно сказать, что он самый бюджетный, потому что самодельный стенд для промывки форсунок легко собирается из подручного хлама, который есть в любом гараже. Прежде всего, понадобиться:

  • старая рампа от автомобиля, в которую будут вкручиваться форсунки;
  • шланги под нее и проводка;
  • расширительный бачок;
  • автомобильный насос;
  • бензиновый фильтр.

Сам стенд прекрасно монтируется на любой стене, в удобном месте. Лучше всего если стенд будет крепиться над какой-то столешницей, чтобы на ней можно было поместить емкости для сбора моющего раствора. После того как рампа будет закреплена на стене, к ней подключаются шланги для подачи раствора, и электропроводка, которая подключается к форсункам, закрепленным на рампе. В принципе, стенд готов! Осталось, как говориться, прикрепить колеса и движок и можно ехать.

Через насос в систему стенда подается моющий раствор, на основе щелочного чистящего средства и дистиллированной вода, или сольвент. Только в отличие от ультразвуковых ванн, данный аппарат работает с раствором обычной комнатной температуры. Здесь весь принцип заключается в том, что насос в системе создает высокое давление жидкости, которая проходя через форсунки, и смывает всю грязь.

Как видно, для того, чтобы почистить топливную систему своего автомобиля, совершено необязательно, тратить бешеные деньги на сервисах техобслуживания. Все, то же самое можно сделать дома, своими руками.

Промывка без демонтажа

Конечно, можно промыть инжектор своими руками, просто добавив в бак с топливом моющую присадку, но описанный ниже способ более эффективен.

Чтобы промыть форсунки своими руками не снимая их с двигателя, нужно сделать приспособление для подачи к ним промывочной жидкости под давлением. Для этого понадобится:

  1. Топливный фильтр.
  2. Два хомута.
  3. 1,5 м шланга. Это должен быть шланг подачи топлива для автомобиля. Тогда он подойдет по внутреннему диаметру и не будет разрушаться промывочной жидкостью.
  4. Двухлитровая пластиковая бутылка.
  5. Сверло диаметром 13 мм.
  6. Автомобильный компрессор для подкачки колес.
  7. Два вентиля для бескамерных колес.

Изготовление приспособления: В днище и пробке бутылки просверлите отверстия Ø 13 мм. Вставьте в них соски для бескамерных колес. Из вентиля в крышке выверните ниппель. После чего наденьте на него шланг и закрепите его хомутом. К другому концу шланга подсоедините вход топливного фильтра и тоже зафиксируйте его хомутом. Устройство для промывки форсунок своими руками готово.

Чтобы промыть форсунки не снимая их с двигателя, сначала запустите двигатель и прогрейте его до рабочей температуры. После этого нужно снизить давление в топливопроводе. Для этого отключите от бензонасоса питание или массу и запустите мотор. Когда давление в бензопроводе сравняется с атмосферным, двигатель перестанет работать. Теперь снимите шланг бензопровода с металлической трубки, прикрепленной к кузову машины. Вставьте в него выход топливного фильтра приспособления для промывки форсунок и затяните на краю шланга хомут. Снимите пробку с бутылки и залейте в нее средство для промывки форсунок. Накрутите пробку обратно и затените ее. Наденьте шланг подкачки компрессора на вентиль в дне бутылки. Бутылку подвесьте на открытый капот горлышком вниз. Включите компрессор и создайте внутри бутылки давление около 3 кг/см2. Теперь, когда в форсунки вместо бензина поступает промывка нужно запустить двигатель. Он будет работать на ней как на бензине. Чтобы промыть форсунки, нужно сжечь около литра промывочной жидкости. После 15 минут работы двигателя на холостом ходу нужно заглушить двигатель и подождать 15 минут, чтобы засоры как можно лучше намокли. Потом запустить мотор, и дожечь жидкость.

Пока идет промывка, нужно следить за давлением в бутылке, а при его снижении включать компрессор. Выше 3 атм. поднимать давление в бутылке не нужно. Когда промывка в бутылке кончится, а двигатель остановится, нужно демонтировать промывочную систему и восстановить штатную схему питания двигателя. После этого следует поменять масло с масляным фильтром. Это нужно сделать из-за того, что часть промывочной жидкости не сгорит в цилиндрах, поэтому будет снято со стенок цилиндров маслосъемными кольцами и стечет в поддон, разбавив масло. Иногда после очистки инжектора своими руками таким способом свечи зажигания выходят из строя, и их приходится менять.

Промывка после демонтажа

Для этого вам понадобится: два баллончика средства для чистки карбюратора, кнопка электрического звонка, изолированные провода, лампочка на 12 В мощностью 21 Вт (например, из фонаря указателя поворотов), шприц для инъекций и моток полихлорвиниловой изоленты, две клеммы, подходящие к контактам форсунки. Шприц нужно подобрать такого размера, чтобы в него плотно вставлялась входная часть вашей форсунки с уплотнительным кольцом. Часто подходит шприц объемом 2-3 см3.

Трубочку от баллончика состыкуйте с носиком шприца, а стык замотайте изолентой.

  • Сбросьте давление в топливной системе, как описано в предыдущей части (прогревать двигатель не нужно).
  • Отсоедините от рампы подвод топлива с обраткой и снимите ее.
  • Отключите форсунки от жгута проводки и выньте их.
  • Замочите распылители всех форсунок на час в очищающей жидкости.
  • Выньте из шприца поршень и вставьте туда форсунку с уплотнительным кольцом.
  • Один контакт форсунки подключите к отрицательной клемме аккумулятора напрямую. Другой через последовательное соединение кнопки с лампочкой к положительной клемме.

Трубочку присоедините к баллончику, нажмите на его клапан и на электрическую кнопку. Из распылителя будет вылетать очищающая жидкость. Продолжайте промывку до тех пор, пока распыление не станет мелким, а факел широким. Если замачивание и промывка своими руками не приносит желаемого результата, значит отложения на распылителях слишком плотны, и не поддаются химической очистке своими руками. Тогда вам необходимо воспользоваться для чистки ультразвуковой ванной.
