Признаки загрязнения инжекторных форсунок и способы их промывки

Схема стенда для промывки форсунок 3 режима

https://youtube.com/watch?v=Hj6ZqdmQeLc

По сути, блок управления промывочного стенда «FORSAGE» выполняет простую операцию по открытию форсунок при процедуре промывки с помощью чистящей жидкости «Wynn’s». Конечно, то же самое можно сделать и простым генератором на NE555 + транзистор для управления катушкой форсунки. Но «FORSAGE» в дополнение позволяет проводить сравнительное тестирование промытых форсунок, выполняет кавитационную мойку с меняющимися частотами (помогает «сорвать» сильно загрязнённые форсунки) и оценить исправность катушек без доп. приборов. Схема не содержит ничего дефицитного или сильно дорогого. Вполне обычные широкодоступные детали.

Электроника стенда для промывки форсунок смонтирована на простой плате из одностороннего фольгированного стеклотекстолита или гетинакса. Питается от трансформатора с выходным напряжением 18-22в и током вторичной обмотки до 3А.

Так как при работе устройства для привода в действие форсунки необходим значительный ток, провода следует использовать достаточно толстые. И не забудьте в цепи питания применить защитный предохранитель — так будет безопасней.

Как собрать стенд и мыть на нём загрязнившиеся форсунки хорошо видно из этого видео:

Всем привет! Предлагаю эффективную схему для стенда чистки форсунок, очень простую в сборке и по финансам дешевая.

Съездил в магазин в радиодетали, закупил все необходимое, вышло примерно 300-350 рубликов. Вот сама схема.

На схеме нет тублеров на каждую форсунку, их я добавил сам для удобства!

Далее нам понадобиться паяльник, прямые руки ну и всё….

Думаю больше добавить нечего, тут и так все понятно. Удачи всем!

Видео работы стенда:

Автор; Алексей Текмаев Чистополь, Республика Татарстан

Ультразвуковая чистка

Перед началом работы, топливные форсунки должны быть сняты с двигателя.

Инжектор погружается в ванночку, которая содержит специальную химически нейтральную жидкость. Внизу емкости располагается излучатель ультразвука, из-за которого в очищающей жидкости возникает акустическая кавитация (появление очень маленьких воздушных пузырей). Схлопываясь эти кавитационные пузырьки приводят к возникновению мощных акустических волн, очищающих погруженный элемент как снаружи, так и внутри.

Чтобы повысить эффективность удаления грязи, на распылитель могут иногда подавать электроимпульс, открывающий и закрывающий клапан.

Как только процесс завершается устройство отправляют на специальный стенд, где проводится проверка инжекторных форсунок. Их тестируют на распыление топлива и надежность подачи.

Метод первый — с помощью очистителя карбюратора

Если вместо специального средства для чистки форсунок у вас завалялся карбклинер, то можно в гаражных условиях выполнить чистку бензинового инжектора самостоятельно даже очистителем карбюратора из баллончика, а не покупать жидкость для инжектора. Далее опишем один из таких методов. Для работы вам понадобятся:

два куска чистой ветоши;
медный изолированный провод небольшого сечения длиной около метра;
нож;
пластиковые хомуты (стяжки);
шило;
электрическая батарейка напряжением 9 В (популярная “Крона”);
кусок кислородного шланга длиной 4

5 см;
изолента;
очиститель карбюратора (при выборе обращайте внимание рабочий колпачок баллона по диаметру подходил внутреннему диаметру кислородного шланга, чтобы его можно было вставить внутрь);
защитные очки и перчатки.. Работать с карбклинером нужно аккуратно, используя средства индивидуальной защиты, поэтому предварительно нужно одеть очки и перчатки

Алгоритм работы:

Работать с карбклинером нужно аккуратно, используя средства индивидуальной защиты, поэтому предварительно нужно одеть очки и перчатки. Алгоритм работы:

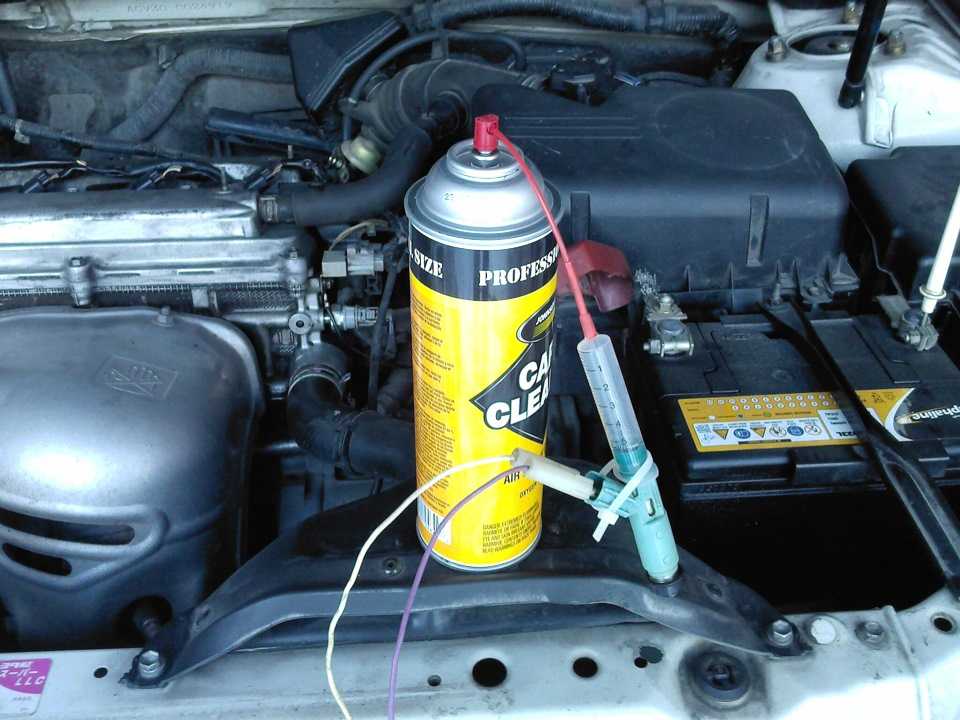

• снять форсунку с топливного коллектора и с помощью ветоши очистить ее снаружи (лучше предварительно снять с нее резиновые уплотнения);
• разрезать кусок провода на равные части и с одной стороны получившихся проводов с помощью ножа почистить изоляцию;
• с помощью изоленты зачищенные концы проводов подключить к батарейке;
• на обратных концах проводов с помощью шила немного расширить изоляцию для дальнейшего подключения к форсунке;
• в колпачке карбклинера с помощью шила в верхней его части сделать дырочку;
• вставить колпачок в резиновый шланг (при этом “родное” отверстие колпачка будет заглушено шлангом) и зажать их пластиковым хомутом;
• полученный переходник установить на баллон карбклинера;
• очищенную снаружи форсунку подсоединить к переходнику из резинового шланга и обжать хомутом;
• подключить форсунку к батарейке, при этом вы услышите щелчок, сигнализирующий о том, что форсунка открылась;
• одеть переходник с форсункой на баллон очистителя карбюратора;
• аккуратно подать давление (нажать);
• при этом средство для чистки карбюраторов будет вертикальной струей выходить через форсунку (вот для чего нужны очки!).

Чистить до тех пор, пока факел не будет ровный. После одной чистки нужно перевернуть форсунку вверх ногами и повторить операцию. Далее можно переходить к чистке остальных форсунок.

Почему форсунки нужно промывать

Форсунками называют специальные устройства, предназначенные для распыления топлива внутрь мотора. Конструкция представляет собой маленькие отверстия, заканчивающиеся игольчатым клапаном, сквозь которые впрыскивается горючее.

Причины быстрого засорения форсунок – постоянное воздействие высоких температур и использование недостаточно качественного топлива. Когда игла обрастает налетом, она перестает правильно функционировать. В результате нарушается герметичность, и топливо проникает в цилиндр.

При этом в бак автомобиля далеко не всегда попадает качественное горючее, полностью отвечающее соответствующим нормативам. Высокотемпературный режим и влияние давления – суровое испытание для форсунок. И они подвергаются ему каждый раз, когда вы садитесь за руль.

Когда топливо сгорает, образуется нагар, оседающий на этих устройствах. Из-за этого происходит нарушение их работы, что препятствует подаче горючего. Действительно ли стоит тратить время и силы, чтобы промыть форсунки? Специалисты рекомендуют делать это регулярно, поскольку редкая помывка может привести к тому, что некоторые детали деформируется. Подача бензина или дизеля будет затруднена. В результате вы столкнетесь с ухудшением эксплуатационных характеристик двигателя и повышенным потреблением горючего.

Как узнать, когда необходимо промыть форсунки? Без проведения диагностических мероприятий выявить их забивание очень сложно. Но мы расскажем вам о ряде неисправностей, которые обычно свидетельствуют о засорении инжекторов

Если при эксплуатации автомобиля вы заметите данные явления, рекомендуется в срочном порядке провести проверку топливной системы.  Необходимо обратить внимание на следующие сигналы:

• присутствие посторонних звуков при нагрузке двигателя;
• неравномерная работа мотора;
• повышение токсичности отработанных газов;
• увеличение расхода горючего;
• окрашивание выхлопных газов в черный цвет;
• возникновение сложностей при запуске мотора;
• уменьшение мощности или динамики разгона.

Если появился хотя бы один или сразу несколько признаков из данного списка, желательно обратиться в автомастерскую, чтобы промыть двигатель. Специалисты сервиса смогут установить точную причину неисправности. Нельзя откладывать очищение форсунок, так как это может обернуться серьезным сбоем в работе топливной системы вашего автомобиля.

Как промыть инжектор своими руками

Средства для промывки форсунок качественно удаляют отложения в системе. Чтобы провести процедуру необходима специальная пневматическая станция. Такое оборудование можно свободно купить на территории России. Сегодня существуют пневматические станции отечественного и китайского производства. Если нет потребности постоянно применять такое оборудование, промывку инжектора можно провести в автосервисах, которые предлагают услугу. Цена на нее составит от 1500 до 4000 рублей в зависимости от автомобиля и региона проживания. Можно попытаться собрать станцию самостоятельно. При этом вы должны знать, что промывка самодельными станциями опасна. Промывочные жидкости воспламеняются легче топлива. Поэтому избегайте утечки жидкости. Попав на выпускной коллектор прогретого двигателя жидкость мгновенно воспламенится. Такая процедура может стоить вам не только автомобиля, но жизни и здоровья.

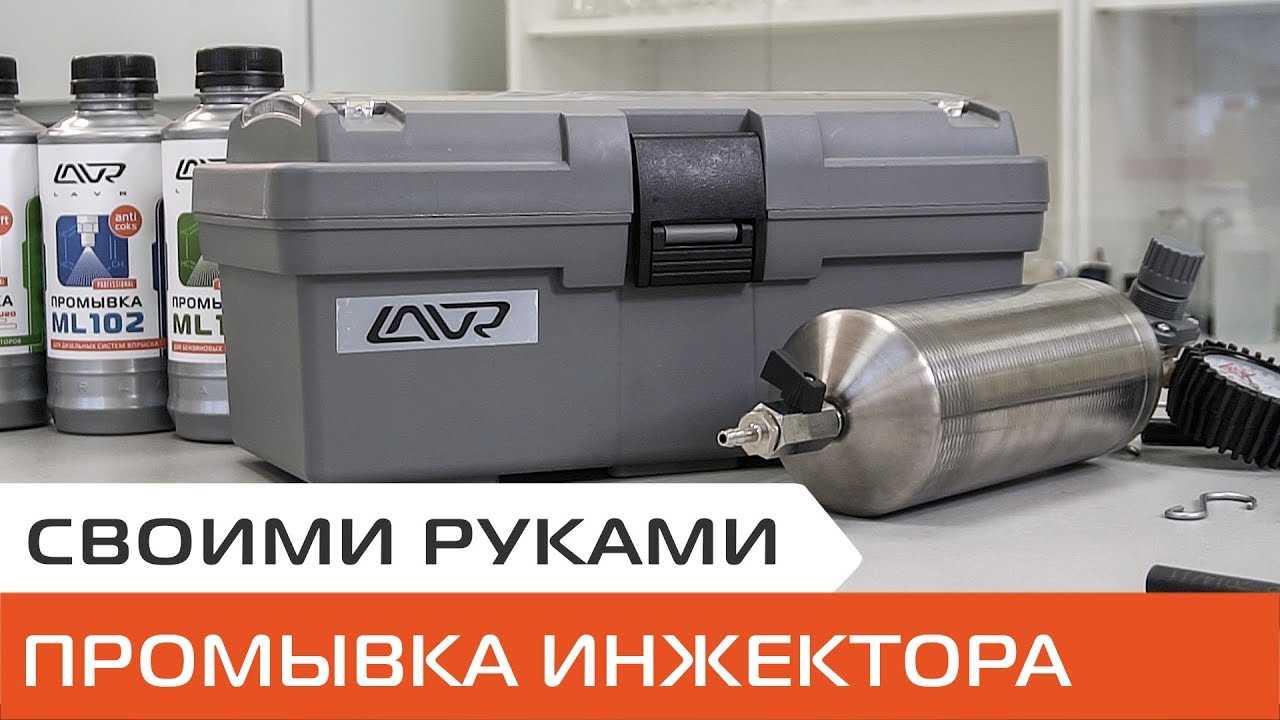

Необходимый набор для промывки инжектора:

• топливопроводный шланг (1,5 м);
• хомуты (2 штуки);
• баллон с манометром 1 л;
• крючок для подвешивания баллона;
• шланг закоротки магистрали (чтобы заглушить обратную магистраль);
• переходники для подключения к топливной рампе;
• компрессор;
• 1 л жидкости на двигатель объемом до 2 л.

Когда станция подключена, система выглядит как больничная капельница. Промывка форсунок не требует большого опыта. Главное четко следовать инструкции по подключению и промывке. Вот список действий как смонтировать станцию для работы.

Монтаж промывочной станции

1. Отключите питание топливного насоса, вынув предохранитель.
2. Магистраль подачи топлива отключите от рампы. Будьте осторожны, возможно незначительное разбрызгивание остатков горючего. Если в конструкции предусмотрена обратная магистраль, демонтируйте и заглушите ее.

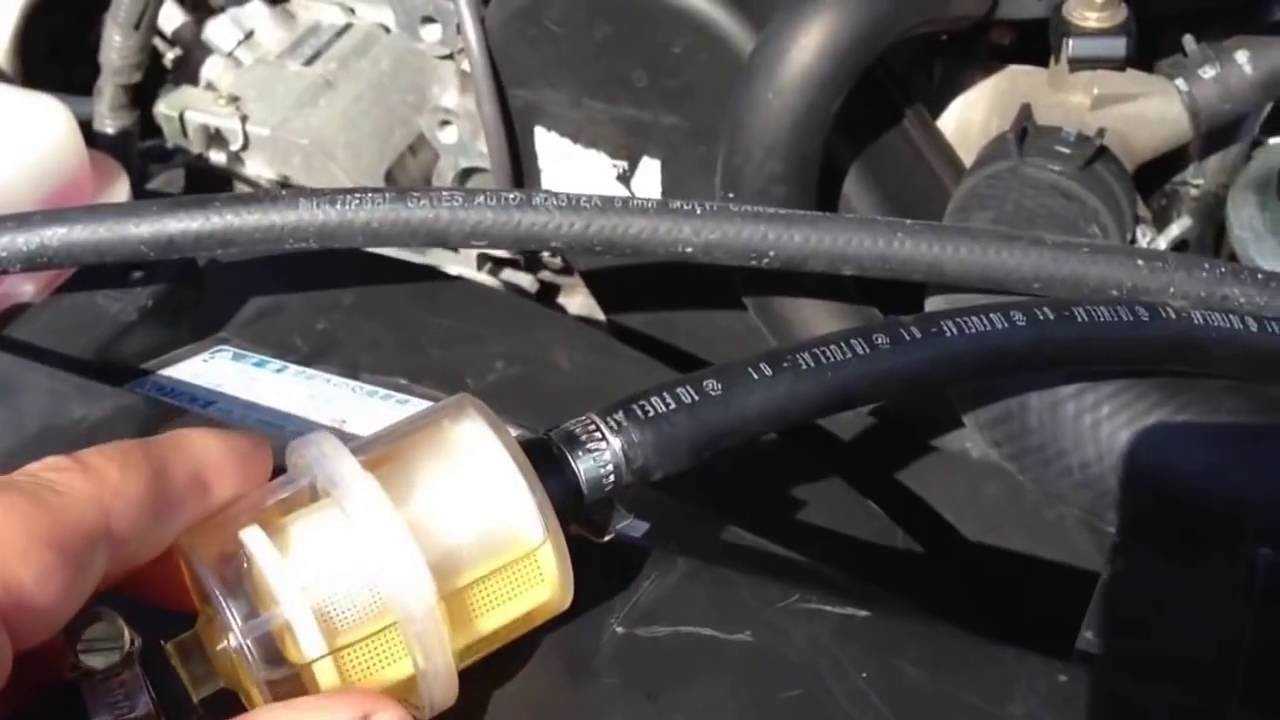

3. Подберите подходящий переходник (фитинг). Подключите переходник к рампе, затем с помощью хомута зафиксируйте шланг на переходнике.
4. Залейте в баллон жидкость для промывки LAVR. Подвесьте баллон над капотом.
5. Подключите шланг к баллону, потом зафиксируйте хомутом.
6. Подсоедините компрессор к баллону, подайте 3 атмосферы.
7. Проверьте герметичность сборки. Для этого откройте подачу топлива с баллона на топливную рампу. Если все соединения сухие, начинайте процедуру.
8. Запустите двигатель. Дайте поработать двигателю в режиме холостых оборотов 10-15 минут. Следите, чтобы манометр показывал 3 атмосферы.
9. Заглушите мотор на 15 минут. За это время отложения растворятся.
10. Запустите двигатель. Периодически плавно поднимайте обороты до 2500 об./мин. Продолжайте следить за показаниями давления в баллоне.
11. Завершите процедуру, когда закончится жидкость.
12. Отключите станцию и смонтируйте детали двигателя в обратном порядке.

Менять масло и свечи зажигания после использования жидкости для промывки инжектора LAVR не обязательно. Поэтому сразу запустите двигатель и сделать тестовый заезд. На первых же километрах пути почувствуются улучшения работы мотора.

Ультразвуковая чистка

Этот способ чистки довольно дорогостоящий, и применяется в основном в мастерских по обслуживанию автомобилей. Форсунки требуется демонтировать с мотора и положить в специальную ультразвуковую ванну, в которой они будут очищаться с использованием эффекта кавитации. Весь процесс чистки состоит из нескольких этапов. По окончании первого этапа на специализированном стенде проверяется факел распыления и величину производительности.

Далее проводится очередная прочистка, потом следующая проверка. Так будет продолжаться до тех пор, пока не будет достигнут необходимый результат. Чтобы определить готовность форсунок к качественной работе, необходимо достигнуть незначительной разницы в их производительности, составляющей не больше 3%.

После успешного завершения ультразвуковой чистки, следует заменить уплотнительные кольца и фильтры, при необходимости. Ультразвуковая чистка инжектора имеет преимущества и недостатки, по сравнению с другими способами очистки системы впрыска топлива.

Основным преимуществом является возможность удаления серьезных загрязнений. В таких случаях химические реагенты не способны справиться.

Но такой метод не избавляет от любых загрязнений. Иногда не удается промыть форсунки. Это часто бывает, когда в топливный бак проникла вода, либо автомобиль долгое время стоял. На автосервисе в этом случае наверняка предложат произвести контроль форсунок на специальном стенде, который показывает возможность дальнейшего использования форсунок.

Часто отзывы об ультразвуковой обработке отрицательные. Для этого есть свои основания, когда мастера неверно определили способ чистки системы питания. Ультразвук может оказаться не достаточно эффективным средством для очистки инжектора старого автомобиля.

От воздействия ультразвука новые форсунки могут прийти в негодность, и разрушиться. Качество чистки ультразвуком зависит от многих факторов: выбор современного оборудования, жидкости для залива в ультразвуковую емкость.

Основным критерием качественной чистки все-таки является человеческий фактор. Профессионализм работников автосервиса, а также их аккуратная работа обеспечит качество чистки форсунок с помощью ультразвука.

Четыре эффективных метода промывания форсунок в гаражных условиях

Для тех же, кто хочет сам обслуживать своё авто, не тратясь на услуги СТО которые далеко не всегда делаются качественнорассмотрим технологию чистки инжектора в гаражных условиях.

Периодичность чистки Автопроизводители как почистить форсунки самому на тойота в технической документации указывают, через сколько км пробега нужно чистить инжектор. Но здесь стоит отметить, что они не учитывают особенности эксплуатации авто, а точнее то, что топливо, которое продается у нас на заправках не всегда высокого качества.

Как промыть форсунки своими руками

А такой бензин в первую очередь сказывается на скорости засорения форсунок. Но цифра эта — условная, поскольку все зависит от качества заливаемого топлива. Одним такая операция может не требоваться и через 15 тыс.

Поэтому автовладельцу лучше ориентироваться самому авто, поведение которого само подскажет, что с системой питания есть проблемы. Основными признаками засорения форсунок инжектора являются: Почему нужно следить за состоянием форсунок?

Как почистить форсунки на Тойоте 4A-Fe самому

Чтобы понять, почему загрязнение инжектора влияет на работу силовой установки, рассмотрим коротко принцип ее работы. После того как все собрано, нужно запустить двигатель и дать поработать машине Крайне желательно после выполнения описанной процедуры поменять масло и свечи особенно свечи.

Метод очистки довольно прост, но у него есть существенный недостаток — отсутствие визуального контроля состояния форсунок. Им вполне можно пользоваться в профилактических целях в случае, если подозрение о том, что форсунки забились.

Метод третий — добавление ацетона На многочисленных форумах в интернете можно найти много тем о том, стоит ли добавлять ацетон в бензобак. Несмотря на то, что официальные представители автопроизводителей и нефтеперерабатывающих компаний ни слова не говорят об этом, многие отечественные и не только автовладельцы добавляют небольшое количество чистого ацетона к используемому бензину. Такое действие приводит, во-первых, к повышению октанового числа бензина, а во-вторых, вызывает очищающий эффект для элементов топливной системы отмывает углеродистые отложенияа также связывает воду, находящуюся в бензине как почистить форсунки самому на тойота выводит ее вместе с выхлопными газами.

Вообще я думал что 1л промывки уйдет очень быстро, но я задолбался ждать когда же она закончится. Теперь надо снять форсунки и посмотреть на результат.

Снимаю, смотрю и просто не верю своим глазам. Такого результата я никак не ожидал. В общем смотрите.

После промывки. За одно выкидываем все старые уплотняющие резинки и меняем их на новые.

Все собрал обратно. Завелся на бензине, дал машинке немного пропердеться ну и собственно. После этого я проехал 20км по трассе, разницы я особо не заметил, но зато на ХХ мотор перестало колбасить.

Когда приехал в гараж даже открыл капот просто чтобы послушать и насладиться работой двигателя на ХХ так приятно он стал шуршать В общем в итоге могу сказать. Price tag:

Метод четвертый — применение Димексида

Для чистки форсунок можно применять и популярный лекарственный препарат Димексид, продающийся в любой аптеке, и стоящий очень недорого. Итак, для работы понадобится:

Установка для промывки

• препарат Димексид (500 мл или больше, зависит от степени загрязнения);
• чистая емкость для жидкости с крышкой, например бутылочка с плотно закрывающейся крышкой объемом около 500 мл;
• два ниппеля;
• дрель (шуруповерт) и сверло на 13 мм (под диаметр ниппеля);
• четыре емкости в виде пробирок, куда будет собираться загрязненная жидкость с форсунок (отдельно для каждой форсунки);
• аккумулятор или блок питания на 12 В;
• воздушный шланг;
• хомуты;
• растворитель “Сольвент”.

Процедура выполнения очистки состоит из таких этапов:

1. Демонтаж рампы с форсунками.
2. Сооружение стенда для промывки.
3. Проверка форсунок на производительность (монтируются с рампой на стенд с прозрачными емкостями, для оценки факела распыла и количество выпускаемого топлива).
4. Отмачивание отдельно взятых форсунок в емкости с димексидом (обязательно в вертикальном положении дабы это агрессивное средство не попало на резиновые уплотнители).
5. Промывка инжекторных форсунок димексидом под давлением в течении 10-15 минут.
6. Промывка сольвентом и продувка сжатым воздухом (дабы в форсунке не осталось средства).

Промывка форсунок димексидом производится по аналогии с методом использующим установку с цилиндром. Поэтому сначала будет нужно:

• сделать какую-либо конструкцию, чтобы жестко установить на ней снятую рампу;
• просверлить крышку пустой емкости, и установить туда один из ниппелей;
• просверлить дно баночки и также ввинтить туда второй ниппель;
• нижний ниппель соединить с помощью хомута с резиновым шлангом, а другой конец шланга соединить с рампой;
• собрать с помощью проводов схему, выведя параллельно их концы, и подсоединив на выводы блока питания, желательно через кнопку (нормально разомкнутую);
• набрать в емкость чистящей жидкости и плотно закрыть крышку;
• с помощью компрессора накачать давление около 2 атмосфер;

Подача очистителя регулируется кнопкой (в прерывистом режиме) включать и отключать форсунки.

Как показывает практика и многочисленные опыты, проведенные различными автовладельцами, средство Димексид позволяет избавиться от загрязнений даже на очень застарелых и загаженных форсунках. Однако помните, что Димексид имеет и вредные свойства. В частности, разогретый Димексид растворяет не только нагар, но и краску, и вообще считается достаточно агрессивным веществом.

Перед установкой топливной рампы на исходное место желательно заменить нижние уплотнительные кольца. Дело в том, что со временем они изнашиваются и рвутся. Также желательно предварительно нанести на них силиконовую смазку.

Заключение

Как вы можете видеть, самостоятельная очистка инжекторных форсунок в гаражных условиях вполне допустима и эффективна. Однако ее необходимо выполнять, во-первых, при условии, что уверены в том, что сделаете все правильно, то есть, у вас имеется опыт выполнения подобных ремонтных работ. Во-вторых, степень загрязнения форсунок средняя или низкая. В случае, если инжектор забился очень сильно, то имеет смысл обратиться за помощью в автосервис, где вам отмоют форсунки с помощью жидкостной или ультразвуковой чистящей установки.

Стенд для проверки и очистки инжектора своими руками.

Стенд для проверки и очистки форсунок ( инжектора ) можно легко изготовить из подручных материалов самостоятельно за 1…2 дня. Для этого потребуются:

• топливная рампа от двигателя Opel Omega A 2.0i;
• регулятор давления с этого же двигателя;
• бачок омывателя ветрового стекла от автомобиля ВАЗ 2106 в качестве ёмкости для бензина;
• бензонасос Bosch 0 580 453 453 от ВАЗ 2110.

Топливную рампу можно использовать и от других типов двигателя.

Корпус изготовлен из листового железа толщиной 1…1,2 mm. Размеры 850 x 450 mm. Лист изгибается на прессе (или подручными средствами). Основание стенда укрепляется уголком 15 x 15 mm.

На таком стенде для проверки форсунок можно проверять практически любые типы форсунок. При проверке японских форсунок, нужно заменять топливный уплотнитель. Рекомендуется использовать специально изготовленные уплотнители из обычных топливных уплотнителей.

Для изготовления таких уплотнителей потребуется слегка обточить обычные топливные уплотнители под конус при помощи наждака.

В качестве блока управления используется Реаниматор форсунок.

Принципиальная электрическая схема стенда.

Реаниматор форсунок позволяет проверить производительность форсунок, а затем очистить их благодаря специальному режиму работы.

Технические характеристики Реаниматора форсунок в режиме «проверка»:

• количество импульсов открытия форсунок – 10…2550;
• время открытия форсунок – 1,5…9,9 mS;
• временной интервал между импульсами – 10…100 mS.

В режиме «Проверка» производится проверка форсунок на производительность. При этом на форсунки подаются одинаковые управляющие импульсы (обмотки всех форсунок подключены параллельно) и топливо под давлением около 2,5 Bar (зависит от модели применённого регулятора давления).

Рекомендуемые для проверки производительности параметры:

• количество импульсов открытия форсунок – 2000;
• время открытия форсунок – 9,9 mS;
• временной интервал между импульсами – 10 mS.

Измерение количества пролитого каждой форсункой топлива производится с помощью мерной мензурки.

Результаты замеров записываются в журнале следующей форме:

1. дата проведения измерений;
2. каталожный номер форсунок;
3. производительность каждой форсунки до очистки;
4. производительность каждой форсунки после очистки.

Инструкция по промывке форсунок своими руками

Чтобы собрать простейший стенд для жидкостной очистки инжектора, понадобятся:

• средство для очистки форсунок в виде баллона со спреем;
• шприц емкостью 2 мл;
• провода;
• автомобильная лампочка (12 Вольт);
• 12-вольтовый аккумулятор или маломощное зарядное устройство (12 В, до 15 Вт);
• клеммы «мама», соответствующие разъему колодки инжектора;
• кнопка с контактной группой без фиксации;
• нож;
• толстое шило;
• плоскогубцы.

Ещё кое-что полезное для Вас:

Изучив, как почистить форсунки теоретически, приступайте к практическому решению этой задачи:

1. Проверьте сопротивление обмотки соленоида каждой форсунки – возможно, причиной неправильной работы является не засор, а проблемы в электрической части. Контроль параметров осуществляют при помощи мультиметра, установив ручку его регулятора на нижний предел измерения (х100 Ом или х200 Ом). Сопротивление катушки исправного инжекционного распылителя находится в пределах 11-15 Ом. Если отклонение от допустимых значений составляет более 10%, то форсунку рекомендуется заменить.
2. Собирают простейшую электрическую схему, которая позволит подавать на соленоид топливного распылителя питание и обеспечит его обмотку токовой защитой. Оснастите провода разъемами «мама» того же типоразмера, который используется в колодке форсунки. После этого в любую ветку цепи врезают 12-вольтовую лампочку и кнопку включения (ее конструкция должна исключать фиксацию контактов в замкнутом положении). Для удобного подключения к аккумулятору провода оснастите зажимами типа «крокодил». Вместо автомобильной аккумуляторной батареи можно использовать любой источник стабилизированного напряжения DC 12 В, рассчитанный на ток 1 А – в этом случае лампочку из схемы исключите.
3. Сооружают мини-стенд для подачи промывочной смеси в форсунку. Для этого в медицинский шприц ёмкостью 2 мл вместо иглы вживляют трубочку от баллона с промывочной жидкостью – для этого придётся расширить отверстие шилом. При этом главное не переусердствовать – трубка в шприце должна сидеть с максимальным натягом. Другую сторону трубки соединяют с распылителем баллона, который содержит смесь для чистки карбюраторов и инжекторов – простейший стенд готов.
4. С испытуемой форсунки снимают верхнее уплотнительное кольцо – оно установлено со стороны фильтра. Сам фильтрующий элемент вынимать необязательно – это можно делать только в том случае, если вы убеждены в качестве чистящего средства. После этого верхнюю часть распылителя заводят внутрь шприца – его размер подобран таким образом, чтобы обеспечить плотное сопряжение.
5. Испытание форсунки начинают с проверки герметичности. Чтобы выяснить, нет ли утечек топлива под давлением, распылитель располагают вертикально. Нажав на клапан баллона, в шприц подают чистящее средство. Столь простой «стенд» не позволит контролировать падение давления, но это нам и не требуется. Создаваемого баллоном напора достаточно, чтобы выявить неисправное устройство. Если же через 2-3 минуты испытания рабочая часть форсунки остается такой же сухой, то можно смело делать вывод о герметичности ее клапана. Даже если распылитель «не держит», то списывать его со счета пока еще рано – возможно, причина утечки — банальный засор, который устраняется на следующем этапе.
6. К разъему форсунки подсоединяют клеммы ранее изготовленной электрической схемы, а затем мини-стенд подключают к источнику питания. Кратковременно нажимая на кнопку, на катушку распылителя подают напряжение. При этом промывочная жидкость проходит через форсунку под высоким давлением, очищая каналы, седло и иглу (шарик) ее клапана. Не следует слишком часто нажимать на кнопку – чтобы чистящее средство эффективно удаляло грязь, выдерживайте интервал в несколько секунд.
7. В запущенных случаях промывка инжектора выполняется в 3-4 подхода с перерывами по 3-5 минут, которые понадобятся, чтобы очиститель размягчал наиболее стойкие отложения и налет. Об успешно проведённой работе судят по форме и интенсивности струи. Испускаемый распылителем «факел» жидкости должен быть равномерным, с ярко выраженной конусообразной формой.
