Как проверить стартер автомобиля мультиметром

Как проверить стартер в автомобиле на исправность

Стартер автомобиля предназначен для запуска силового агрегата. Данный элемент в процессе эксплуатации подвергается высокой нагрузке, поэтому его ресурс гораздо меньше, чем у мотора. Устройство может выйти из строя в самый неподходящий момент. Особенно опасность повышается в холодное время года, когда запустить силовой агрегат намного труднее, чем обычно. Чтобы не перейти в статус пешехода на пустынной дороге, нужно уметь контролировать работоспособность этого элемента. Своевременная диагностика способна повысить уверенность водителя в транспортном средстве.

Данная неполадка может быть связана с неправильным положением устройства. Для того чтобы исправить ситуацию, нужно подтянуть болты крепления к корпусу мотора

Принцип работы стартера очень простой. Как только автовладелец поворачивает ключ зажигания, втягивающее реле начинает цепляться за шестерни вала стартера. Из-за этого происходит замыкание контактов и образование искры, которая запускает коленчатый вал. После прокручивания двигатель приступает к работе. В процессе эксплуатации данный элемент изнашивается и терять свою работоспособность. Можно выделить основные признаки поломки оборудования – не работает тяговое реле, которое вращает якорь, стартер функционирует даже после включения мотора, не работает якорь на достаточном уровне.

Если двигатель работает, а стартер не выключается, нужно немедленно отключить зажигание. После этого водителю следует открыть крышку капота, отключить провод, который подходит к реле. Данная неполадка может быть связана с неправильным положением устройства. Для того чтобы исправить ситуацию, нужно подтянуть болты крепления к корпусу мотора. О поломке стартера могут говорить и провалы в напряжении. Данное явление проявляется в том, что при запуске двигателя лампочки бортовой сети начинают тускнеть, а напряжение снижается до 10 В. Вероятно, причиной такого явления является износ втулок. В результате это может привести к перегреву рабочей поверхности или разрушению деталей.

Для того чтобы провести проверку, нужно сперва найти агрегат в моторном отсеке. Как правило, к корпусу стартера можно добраться сверху. Перед выполнением процедуры нужно проверить состояние аккумулятора. Напряжение полностью заряженной АКБ должно составлять 12,6 – 12,9 В. После этого можно переходить к проверке стартера. Для этого понадобится вольтметр и длинная отвёртка с прорезиненной ручкой.

Способ 1. Нужно найти на стартерном агрегате плюсовую клемму реле. Она представлена в виде большого болта, к которому подсоединен толстый провод в оплетке. К ней следует подключить красный провод вольтметра. Чёрный провод приборов подключается к массе автомобиля. После этого нужно попросить помощника провернуть ключ зажигания. В это время на вольтметре должно показывать 12 В, а стартер будет издавать характерный стук. Если напряжение более низкое, значит проблема заключается в аккумуляторной батарее или замке зажигания.

Нужно найти на стартерном агрегате плюсовую клемму реле. Она представлена в виде большого болта, к которому подсоединен толстый провод в оплетке

Способ 2. Для того чтобы провести проверку другим способом, нужно подготовить длинную отвертку. От болта втягивающего реле нужно отключить провод, который направлен от выключателя зажигания. При помощи отвертки нужно соединить данную точку с положительной клеммой реле. Таким образом можно открыть прямой путь тока от аккумулятора к батарее. Если после этого мотор заведётся, это укажет на неисправность втягивающего реле или замка зажигания.

Описанные выше способы позволят без проблем провести диагностику стартера без снятия прибора с автомобиля. Периодический контроль данного агрегата позволит вовремя обнаружить поломку и не тратить много денег на исправление.

Итог. Стартер автомобиль выполняет важную функцию – позволяет двигателю приступать к работе. Этот элемент имеет ограниченный ресурс и со временем может выходить из строя. Провести проверку можно без снятия оборудования из автомобиля.

Как проверить стартер если щелкает но не крутит.

Причины, при которых стартер щелкает но не крутит приэтом не прокручивается. Аналогичны тем при которых втягивающее реле срабатывает несколько раз.

  • Аккумулятор разрядился на столько, что его мощности хватает только на то что бы втянуть якорь втягивающего реле только один раз. Аккумулятор при этом полностью разряжается. Повторные втягивания якоря не происходят. Соответственно стартер провернутся, тоже не может.
  • Неисправно втягивающее реле. Оно имеет две обмотки втягивающую более мощную и удерживающую. Чаще всего выходит из строя втягивающая обмотка. Подробнее описано об этом встатье. .

Якорь втягивается только удерживающей обмоткой. Его усилия хватает только на того чтобы втянуть якорь на половину. Естественно пятак не доходит до клемм. Питание не подается на электродвигатель. Вращение стартера не происходит.

Проверить это можно следующим образом.

  1. При повороте ключа на старт. Проверить напряжение на клемме к которой подходит провод от обмотки статора. Оно должно отсутствовать.
  2. Второй способ. Перемкнуть между собой клемму на которую приходит плюсовой провод от аккумулятора и клемму от которой отходит провод на обмотки статора. Напряжение через перемычку передаётся на обмотки статора и стартер начинает вращаться.

То есть пятак внутри втягивающего реле не перемыкает клеммы.

Вторая неисправность, при которой не происходит передачи напряжения между клеммами заключается в том что. На пятаке и клеммах в местах контакта образуется нагар. Или выгорание контактов. В результате одна из клемм становится короче м пятак до неё не достаёт.  И даже если обмотки исправны из за того что нет контакта стартер не крутит.

Проверяется это также перемыканием контактов или замером напряжения.

В случае подобных неисправностей автомобиль все таки завести можно.

Если втягивающее реле исправно то можно перемкнуть три клеммы плюсовую на обмотку стартера и клемму управления втягивающем реле. Стартер начнет вращаться и двигатель заведется

При подобном способе включения стартера очень важно предварительно убедиться в том что автомобиль стоит на ручнике в нейтральной передаче. Если передача включена двигатель заведется и автомобиль поедет

В лучшем случае нанесет травму.

Если втягивающее реле неисправно. И бендикс как якорь не доходит до венца маховика. При не однократном перемыкании клемм плюсовой и обмотки статора. Бендикс войдет в зацепление с маховиком. Потому что он соединен с валом при помощи резьбового соединения. При вращении вала стартера он начнет выкручиваться вперёд. И может соединиться  с венцом маховика. С первого раза это может не получиться, но при неоднократных попытках это все таки произойдет и автомобиль заведется.

Заедание бендикса на валу стартера

Бендикс соединен с якорем втягивающего реле. Он свободно ходит по валу  по винтовой направляющей. Винтовое соединение необходимо для того чтобы. Предохранить бендикс и стартер от разрушения. В момент когда двигатель заведется. Обороты маховика становятся больше оборотов валв стартера. То есть маховик начнет врать бендикс. Благодаря тому что бендикс находится на винтовом соединении он начнет смещаться внутрь стартера и выйдет из зацепления с маховиком.

В нашем случае между бендиксом и валом может возникнуть выработка. Бендикс может клинить. И не доходить до зацепления с маховиком. Соответственно якорь тоже не будет доходить до соприкосновения пятака и клемм. Поэтому будет слышан щелчок но стартер не проворачивается. Подобное редко но случается. Убедиться в том что бендикс заклинил на валу можно только сняв стартер.

Проверка стартера с помощью аккумулятора

Прежде чем обращаться в автосервис, покупать новый агрегат или запчасти на него необходимо попробовать самостоятельно проверить его работоспособность. При должном подходе возможно самостоятельное выявление неполадок.

В первую очередь, при возникновении подозрений на сбои в работоспособности пускового устройства необходимо проверить контакты на клеммах АКБ и стартера, их прикрученность и наличие окисления, заряженность батареи, так как во многих случаях проблемой в запуске ДВС являются вышеперечисленные факторы.

Простым способом проверки на исправность электросети является замыкание отверткой клеммных болтов электродвигателя, перед этой процедурой необходимо поставить автомобиль на нейтральную скорость (или передвинуть рычаг селектора в режим паркинг или нейтраль).

Если стартер запустил двигатель, следует искать неисправность в электрической цепи. В противном случае следует снять агрегат, отсоединив все крепления от двигателя и сняв клеммы и другие провода.

Как проверить Бендикс

После снятия электродвигателя необходимо осмотреть бендикс (шестерня в самом конце), при наличии повышенного износа зубьев, трещин в нем – его следует заменить.

Бендикс должен проворачиваться только в одну сторону, в противном случае его придется заменить. Подключив агрегат к АКБ исправность бендикса вряд ли получиться диагностировать, так как он может крутиться, но с недостаточной для запуска ДВС силой.

Как проверить Втягивающее реле

При повороте ключа зажигания должен раздаваться щелчок, свидетельствующий о втягивании якоря и зацеплении бендикса.

Перед проверкой исправности стартера необходимо жестко закрепить (или в тисках, предварительно его обмотав толстым слоем ткани, или при помощи сильного помощника, который будет удерживать агрегат), так как при его пуске может возникнуть очень сильный рывок.

Необходимо подключить плюс от батареи к плюсу на стартера, а минус с АКБ – к корпусу агрегата. Если узел исправен, то должен быть быстрый и резкий щелчок и выдвинется бендикс и начнет крутиться.

При отсутствии щелчка и движения обгонной муфты необходимо заменить втягивающее реле. При отключении питания от АКБ бендикс должен втянуться.

Как проверить Якорь и Щётки

Для проверки щеток и якоря потребуется мультиметр или 12-ти вольтовая лампочка. Проверка лампочкой заключается в подключении ее контактов к массе и щеткодержателю при подключенном стартере к АКБ. Загорание лампочки сообщает о высоком износе щеток.

При проверке мультиметром проводится идентичное подключение контактов, только результаты замера сопротивления должны стремиться к бесконечности, в ином случае идет замыкание на массу.

Проверить якорь можно только разобрав электродвигатель. Помимо проведения визуального осмотра на наличие окисления, следов замыкания, повышенного износа, для проверки якоря потребуются специальный прибор ППЯ (прибор проверки якорей) – для проверки межвиткового замыкания.

Сложность диагностики неисправностей якоря, равно как и его ремонт, потребует обращения к профильным специалистам, но чтобы избежать лишних расходов необходимо проверить все остальные части агрегата.

Как проверить Обмотку стартера

Для проверки обмотки электродвигателя потребуется мультиметр или лампочка. Провода контрольной лампочки подключаются выводом обмотки и корпусом стартера. Если лампочка загорелась, то налицо пробой в обмотке.

Таким же подключением проверяется сопротивление обмотки, для чего мультиметр необходимо перевести в соответствующий режим. Среднее показание исправной обмотки будет составлять 10кОм.

Стартер является важнейшим элементом автомобиля, и его неисправности сразу дадут о себе знать или невозможностью запуска машины или трудностями с ним.

Данный узел является весьма надежным, но и с ним случаются неполадки. Некоторые из них легко определить самостоятельно, а для выявления других потребуется специальная аппаратура, которая имеется только у узкопрофильных специалистов.

Как известно, стартер является устройством, которое запускает двигатель автомобиля. Фактически, стартер является электродвигателем, который питается от АКБ. Вполне очевидно, что выход стартера из строя значительно усложняет или делает невозможным запуск ДВС.

При этом стартер редко выходит из строя неожиданно. Другими словами, на возникновение неисправностей указывают определенные признаки. Далее мы рассмотрим, по каким симптомам можно определить, что стартер неисправен, а также как проверить стартер от аккумулятора или мультиметром.

Читайте в этой статье

Как проверить мультиметром

Зачастую в обычного автовладельца нет возможности произвести проверку контрольной лампочкой либо дефектоскопом, поэтому самые доступные методы проверки стартера — проверка на аккумуляторе и мультиметром. Щетки и обмотки стартера будем проверять на замыкание, в режимах мегомметра или прозвонки, а обмотки реле — на небольшое сопротивление.

Проверка стартера мультиметром

Разборка и проверка всех деталей стартера

Рекомендуем: Проверяем и меняем датчик положения распредвала самостоятельно

Итак, как проверить стартер мультиметром — нужно лишь разобрать его и замерять сопротивление между:

  • щетками и пластиной;
  • обмоткой и корпусом;
  • пластинами коллектора и сердечником якоря;
  • корпусом стартера и обмоткой статора;
  • контактом выключения зажигания и постоянным плюсом, он же болт шунта подключения обмоток возбуждения электродвигателя стартера (проверяется состояние втягивающей обмотки реле). При исправности должно быть 1-1,5 Ом;
  • выводом подключения зажигания и корпусом тягового реле (проверяется удерживающая обмотка втягивающего реле). Должно быть 2-2,5 Ом.

Проводимость между корпусом и обмоткой, валом ротора и коммутатором, контактом зажигания и плюсовым контактом реле, между двумя обмотками должна отсутствовать.

Стоит отметить, что сопротивление обмоток якоря мизерное и обычным мультиметром его не определить, поэтому можно лишь прозвонить обмотки на отсутствие обрыва (каждая ламель коллектора должна звониться со всеми остальными) или проверить падения напряжения (на всех должно быть одинаковым) на соседних ламелях при подаче на них постоянного тока (около 1А).

Надеюсь, данная информация помогла вам узнать, как проверить стартер своими руками в гаражных условиях, имея в своем распоряжении только аккумулятор или мультимет. Как видите, проверка стартера на работоспособность может и не требовать профессионального оборудования или знания электросхем. Нужны лишь элементарные навыки использования омметра и тестера с контрольной лампочкой. Но для профессионального ремонта в обязательном порядке нужен и ППЯ — прибор проверки якорей.

Как известно, стартер является устройством, которое запускает двигатель автомобиля. Фактически, стартер является электродвигателем, который питается от АКБ. Вполне очевидно, что выход стартера из строя значительно усложняет или делает невозможным запуск ДВС.

При этом стартер редко выходит из строя неожиданно. Другими словами, на возникновение неисправностей указывают определенные признаки. Далее мы рассмотрим, по каким симптомам можно определить, что стартер неисправен, а также как проверить стартер от аккумулятора или мультиметром.

Руководство по проверке

Устройство можно проверить, не снимая его с машины. Снятие выполняется при серьезных поломках. Для диагностики не потребуется специальных знаний. Проверяется устройство в несколько этапов. С амое главное — проверять толстыми проводами, на тонких работать не будет.

Этапы

Проверка стартера в сборе. Для этого нужно демонтировать устройство с машины и зажать его в тиски, надежно, но не сильно, чтобы не поломать. Затем необходимо замкнуть контактные болты, находящиеся с тыльной стороны, с помощью металлического предмета или куска проволоки. Если стартер рабочий, он начнет крутиться. В этом случае причина неисправности может быть в реле тяги.

Проверка на работоспособность тягового реле. Для этого нужно использовать провода с небольшим сопротивлением. Одним проводом нужно соединить положительную клемму на аккумуляторе и реле на массе, а вторым минусовую клемму на аккумуляторе и корпусом стартера. Если реле исправное, прозвучит характерный щелчок и якорь выдвинет шестеренку (автор видео — altevaa TV)

Тестером следует измерить сопротивление между корпусом ротора и обмотками, оно должно составлять несколько миллионов Ом. Если сопротивление изоляции от 0 до 2 Ом, якорь неисправен и требует замены. Проверка межвиткового замыкания делается с помощью специального стенда для проверки генераторов.

Проверка устройства на стенде

Проверку щеток делают с помощью лампочки на 12 В, которую подключают к щеткодержателю и корпусу устройства. Светящаяся лампочка информирует о неисправности щеток. В этом случае их нужно заменить. Обмотка также проверяется лампочкой, только подключается обмотка и корпус.

Прозвонить электрическую сеть. С помощью контрольки можно прозвонить электрическую цепь, чтобы найти разрывы. Чтобы прозвонить элетросеть, необходимо включить зажигание.

Проверяем бендикс. Для проверки понадобится мягкая прокладка, чтобы защитить деталь от повреждения. Звездочку бендикса нужно зажать в тиски и провернуть муфту в одну и другую сторону. Если деталь исправна, муфта будет поворачиваться лишь в одну сторону. Если она проворачивается в другую сторону, это говорит о ее неисправности и необходимости замены. Могут быть изношены зубья, тогда бендикс нужно просто заменить.

Забоины в зубьях бендикса

При визуальном осмотре можно выявить следующие неисправности:

  • обрывы обмотки;
  • нарушение изоляции;
  • износ пластин коллектора;
  • дефекты поверхности коллектора и якоря в виде задиров, царапин, канавок и т.д.

Небольшие дефекты устраняются путем зачищения мелкозернистой наждачной бумагой или шлифованием. Если в результате этих действий якорь уменьшился в диаметре, ставятся прокладки. То же касается и коллектора. Если детали сильно изношены, их лучше заменить. Замена требуется, если неисправна межвитковая изоляция, изношены щетки и подшипники.

Научившись проверять устройство, которое запускает двигатель, своими руками, вы сможете сэкономить на посещении станции техобслуживания.

Если вы не знаете, как проверить стартер, не снимая его с машины, диагностику можно сделать на СТО, которые оборудованы специальным стендом для диагностики генераторов.

Извините, в настоящее время нет доступных опросов.

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

  1. Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
  2. Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
  3. Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм,  плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.

Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.

Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:

  • не производить непрерывный старт двигателя длительностью более 15 секунд;
  • при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;
  • следить за состоянием контактов на втягивающем реле, искрение и нагревание контактных зон может привести к разрушению втягивающего реле.

Исправный стартер, особенно в автомобилях с автоматической коробкой переключения передач, — основа комфортной и безопасной езды.

Видео — ремонт втягивающего реле стартера когда подгорают пятаки:

Может заинтересовать:

Выбрать видеорегистратор: незаменимый гаджет для водителя

Сканер для самостоятельной диагностики автомобиля

Подобрать любую автохимию для вашего авто

Некоторые водители предпочитают видеорегистратор в виде зеркала

Что делать дальше?

После всех этапов проверки стартера необходимо определиться с ходом дальнейших действий.

В любом случае если причина поломки последнего лежит в тяговом реле или самом стартере, то все придется разбирать. Как правило, в 80% случаев это и происходит.

Разобрав тяговое реле обратите внимание на пятаки контактов, которые замыкаются пластиной. Они не должны иметь ржавчины и окалины, при необходимости зачистите их

Они не должны иметь ржавчины и окалины, при необходимости зачистите их.

Проверить, замыкаются ли пятаки контактов пластиной можно с помощью омметра.

Обратите внимание на шток

Он должен быть всегда смазан и ходить свободно. Наличие грязи на штоке не допускается.

Для новых тяговых реле выпущенных в Китае наличие смазки является проблемой, ее китайцы явно экономят. Из-за этого может застопориться шток и вилка выдвигаться не будет.

Если проблема с тяговым реле не решилась, можно попробовать прозвонить втягивающую и удерживающую обмотки. Но это уже серьезный ремонт, проще купить новое реле и не мучиться.

Проблема поломки может находится и в самом стартере.

После его разборки в первую очередь обратите внимание на щетки. Изношенные щетки нужно заменить

Их высота не должна быть меньше 1,2 см

Изношенные щетки нужно заменить. Их высота не должна быть меньше 1,2 см.

А если они залегли, то выясните причину их залегания, может нужно их смазать графитной смазкой.

Также нелишним будет с помощью омметра проверить на замыкание щеток с корпусом щеткодержателя.

Сопротивление должно приближаться к бесконечности.

Обратите внимание на коллектор якоря. Там не должно быть окалин, следов обгорания, все контакты должны быть целыми

Незначительные обгорания легко удаляются бензином или просто сухой ветошью.

Если вы вскрыли стартер и почувствовали свойственных для горелой обмотки запах, то значит, случай тяжелый.

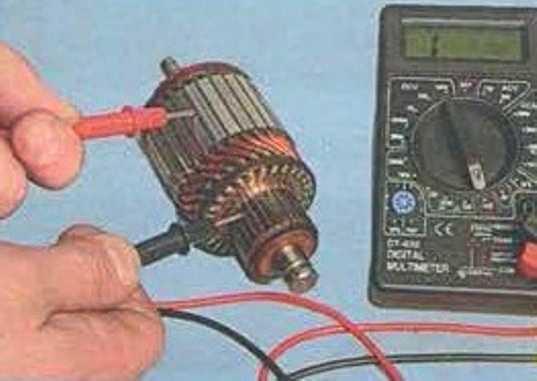

Для убедительности проверьте на замкнутость обмотку якоря. Для этого можно использовать омметр.

Сопротивление обмотки должно быть приближенное к бесконечности.

Если цепь замкнута, то отдавайте стартер в ремонт или покупайте новый. Хотя перемотка обмотки обойдется намного дешевле.

Некоторые детали устройства можно заменить, достаточно купить на вторичном рынке бу аналог, помните это.

Автомобиль может эксплуатироваться на протяжении длительного времени, и в процессе могут возникать различные поломки. Водители автомобилей часто встречаются с поломкой стартера. Нередко могут возникать ситуации, когда система старта работает неправильно, и при этом не удается произвести запуск двигателя.

Важно обратить внимание на состояние стартера, так как это может стать подсказкой причины неисправности. В большинстве случаев устройство отказывается работать не сразу, запускаясь перед этим с перебоями. Если же по его поведению не удается определить неисправность и устранить ее, то приходится или с помощью подручных средств

Если же по его поведению не удается определить неисправность и устранить ее, то приходится или с помощью подручных средств.

Стартер является электромеханическим устройством, поэтому неисправности можно квалифицировать как электрические и механические.

Электрические поломки

Такие неисправности часто возникают из-за недостаточного электропитания. Причинами неработоспособности могут быть:

  • Севший аккумулятор.
  • Поврежденная проводка.
  • Замыкание обмотки.
  • Окисление и подгорание контактов.

Причиной механического повреждения могут быть электрические неполадки. На детали пускового устройства приходятся большие нагрузки, особенно при сильном морозе, так как устройство должно вырабатывать большую мощность и пропускать высокое напряжение.

Наиболее уязвимыми компонентами являются:

  • Втулка и корректор якоря.
  • Щетки.
  • Пятки.
  • Вилка.
  • Шестерня.
  • Втягивающее реле.
  • Пружина демпфера.

Посторонний шум, неприятный запах и несвоевременное срабатывание стартера могут стать свидетельством механической поломки.

ПОЛОМКИ В ЭЛЕКТРИЧЕСКОЙ СХЕМЕ СТАРТЕРА

Стартер не реагирует на поворот ключа зажигания

Стартер не включается в связи с обрывом цепи питания стартера или его обмоток (что случается реже). Необходимо проверить:

реле включения стартера. Включите зажигание и замкните клемму 50 (на рис. 3) и клемму силового провода от АКБ металлическим предметом

Если стартер сработал (осторожно, может запуститься двигатель), то неисправно реле включения стартера или есть обрыв в его цепи. Если таким способом на Вашем авто неудобно воспользоваться из-за компоновки, то проверьте реле прозвонкой – лампочкой или тестером;
«массу» двигателя. Обрыв или отгорание проводов, соединяющих кузов и двигатель, приводит к размыканию цепи

На современных авто отрицательная клемма АКБ соединена с корпусом мотора напрямую. На старых машинах часто просто соединяли кузов с картером КПП;

Обрыв или отгорание проводов, соединяющих кузов и двигатель, приводит к размыканию цепи. На современных авто отрицательная клемма АКБ соединена с корпусом мотора напрямую. На старых машинах часто просто соединяли кузов с картером КПП;

Проверка проводов стартера

если цепь питания не нарушена снаружи, то, значит, стартер не крутит после поворота ключа зажигания из-за износа щёток стартера – они не входят в контакт с коллектором якоря. Иногда установить это удаётся, резко ударив по корпусу стартера металлическим предметом. Если изношенные щётки «застряли» в щёткодержателе, то иногда сотрясение, вызванное ударом, освобождает их, и стартер срабатывает. В общем, тут всё обстоит так же, как и с любым моторчиком со щётками.

Замена щёток производится на снятом стартере. Операция несложная, если их провода не припаяны. Можно заменить весь щёточный узел – смотрите по состоянию. Попутно очистите коллектор якоря от угольной пыли – этим вы предотвратите ненужный контакт между ламелями коллектора.
Если стартер щёлкает, но не заводится, то чаще всего это вызвано плохим контактом в проводке – ослаблены клеммы АКБ. Попытайтесь их обжать, а также почистите от налёта. Иногда щёлканье стартера говорит о том, что обгорели медные контактные болты втягивающего реле, т.наз. «пятаки» (на рис. 3 оранжевого цвета). Их можно заменить, зачистить, но современные втягивающие реле обычно неразборные.

Такой ремонт несложен для стартера на рис. 1 – корпус втягивающего реле соединён шпильками.

При заводке двигателя «трещит» стартер

Это вызвано с неисправностью втягивающего реле стартера – перегоранием удерживающей обмотки или нарушением контакта провода с клеммой 50 на рис. 3. Иногда провод, подводящийся к этой клемме, отпаивается. Проверить можно прозвонкой тестером или лампочкой – схема достаточно наглядна и универсальна. Треск может быть вызван и обгоранием «пятаков».
Если же стартер долго крутит при заводке, то причину ищите не в нём, а в системах, управляющих работой двигателя и самом двигателе – может, просто-напросто оборван ремень ГРМ.

Определение неисправности на слух

Опытные водители привыкли слушать машину. И это очень хорошо, ведь нежелательную поломку любой детали можно заметить ещё в начале, определив признаки на слух. Своевременно остановленный процесс не приведёт к непоправимым последствиям, а даст возможность починить деталь.

Вот основные характерные звуки, прислушиваясь к которым, можно определить неисправности стартера:

  • Прилипающий звук, возникающий при включении зажигания. При этом запуска двигателя может вообще не быть или мотор заведётся с большим трудом. Проблема этого рода указывает на несколько моментов: разряжённый АКБ, слабая фиксация клемм батареи, обрыв проводки и внутренние неисправности стартера вместе с тяговым реле;
  • Звук тяжело вращающегося механизма. Это шумит якорь стартера, при условии нормальной работы тягового. Как правило, причинами такой ситуации являются: износ якорных втулок, окисление контактов, разрядка АКБ и т.д;
  • Звук пробуксовки, идущий от поломанных колец муфты;
  • Звук тугого перемещения или заедания. Как правило, это связано с заеданием стартерного якоря;
  • Ещё один шум, связанный с отключением стартера. Как только заводится двигатель, заедает рычаг привода или тягового. При возникновении проблемы этого типа нужно сразу выключить зажигание, отсоединив провод, соединяющий устройство непосредственно с реле.

Как проверить исправность стартера и поломки

К тому же, о неисправностях стартера можно судить по различным несвойственным шумам, дающим повод задуматься о замене подшипников, ослаблении каких-либо механизмов или поломке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
