Не работает обогрев заднего стекла: причины и варианты решения. ремонт обогрева заднего стекла

Способы ремонта нитей нагревательного элемента

Существует несколько способов восстановления работоспособности греющей нити в домашних условиях.

С помощью токопроводящих паст и клеев

Наиболее простой и эффективный, это с помощью специальных ремонтных комплектов, например DONE DEAL DD6590, предназначенный для ремонта нитей и контактов обогревателя заднего стекла как любителями, так и профессионалами. Способ хорош тем, что не требует наличия инструментов и материалов. Достаточно нанести по прилагаемой инструкции на место разрыва нити из шприца немного токопроводящей пасты, дождаться пока паста затвердеет и ремонт закончен. Но стоит такой набор более $15.

Второй способ аналогичен предыдущему. Но вместо фирменного набора применяют покупные токопроводящие клеи, например, «Элеконт», московского производителя. Клей наносится на место разрыва нити с перекрытием целой части нити по сантиметру с каждой стороны. Для получения аккуратного вида используется трафарет из изоленты или скотча. Для надежности клей наносится два раза. Между слоями токопроводящего клея желательно проложить отрезок залуженной медной проволочки диаметром 0,3-0,5 мм.

Бытует мнение, что токопроводящую пасту или клей для ремонта нитей нагревателя стекла можно изготовить самостоятельно, замешав краску или клей с опилками латуни в пропорции один к одному. Полученный состав через трафарет тонким слоем наносится на место обрыва нити в несколько слоев. Но надежность этой технологии не подтверждена практикой.

Гальваническим осаждением меди

Еще один способ – гальваническое осаждение меди. Метод ремонта нити нагревателя кажется привлекательным. Но из личной практики могу сказать, что надежность подобных покрытий в домашних условиях получается низкой. Так что я не решился воспользоваться этой технологией.

С помощью пайки мягким припоем

Широкое распространение получил механический способ восстановления целостности нитей обогревателя заднего стекла, методом пайки мягким припоем. Надежность этого способа проверена мною при ремонте нагревательных нитей заднего стекла в собственном автомобиле. Приведенная ниже пошаговая инструкция, написанная на основании моего опыта, позволит Вам без трудностей самостоятельно отремонтировать нить обогревателя всего за несколько минут практически без финансовых затрат.

По совету теоретиков из Интернета я допустил большую ошибку, попытался зачистить нить с помощью наждачной бумаги. В результате вместо разрыва нити шириной 1 мм получился разрыв величиной более 1 см. Лента нитки очень тонкая, всего с пару десятков микрон и стирается, даже самой мелкозернистой наждачной бумагой мгновенно. Нити нагревателя и так ничем не покрыты, и достаточно место пайки обезжирить с помощью лоскута, смоченного в спирте или ацетоне.

Если ширина разрыва нити менее 1 мм, то можно обойтись и без пайки дополнительного проводника. В моем случае ширина просвета была большой, и пришлось предварительно приготовить отрезок медной проволочки для перемычки. По одной нитке нагревателя протекает ток около 1 А. Исходя из этого, выбираем по таблице сечения проводов провод сечением 0,17 мм2, что соответствует диаметру 0,45 мм. Длина медной перемычки должна быть равна ширине обрыва нити плюс 2 см. Перед пайкой, перемычку нужно обязательно залудить толстым слоем оловянно-свинцового припоя ПОС-61. Нитку нагревателя лудить не нужно.

Для того, чтобы припой надежно пристал к нитке нагревателя, перед припайкой перемычки нужно нитку в зоне пайки с помощью кисточки смазать тонким слоем .

Далее перемычка прижимается к нагревательной нитке и прогревается в течение одной секунды паяльником мощностью 12 Вт. Рука отводится в сторону. Перемычка должна держаться на нитке. Пробовать ее подергать для проверки качества пайки недопустимо, отвалится, и еще оторвет кусок нитки нагревателя. К сожалению, проверено опытным путем. В результате экспериментов перемычку в конечном итоге мне пришлось паять длиной 5 см.

После припайки одного конца перемычки, плотно к нитке прижимается второй и тоже прогревается паяльником. После окончания пайки, с целью удаления остатков кислотного флюса, стекло тщательно промывается водой.

В довершение для надежности, хотя это и не обязательно, я припаянную перемычку покрыл сверху прозрачным суперклеем «Момент» на основе цианакрилатов, термостойкость которого составляет около 70°С. Более этой температуры обогреватель не нагревается.

В результате время ремонта обрыва нити своими руками с учетом всех подготовительных работ составило не более десяти минут. Отремонтированные нити служат уже более трех лет.

Признаки поломки

К главным проявлениям, почему не работает обогрев заднего стекла можно отнести:

• полное отключение обогрева;
• работа не всех полосок;
• периодическая работоспособность элементов.

Опытные водители сразу заметят, когда обогрев выполняет свою функцию недостаточно. Зимой первый признак некорректной работы – запотевшие стекла, когда обогреватель работает длительный период времени. Если обогрев заднего стекла отказывается включаться, либо функционирует с перебоями, значит, в электрической цепи произошел обрыв. Следует выполнить проверку всех узлов обогревающего устройства.

Самостоятельное изготовление

Токопроводящая смазка может быть не только приобретена в готовом виде, но и изготовлена своими руками. Однако прежде чем дать инструкцию по изготовлению, необходимо ответить на ряд наиболее распространенных среди новичков вопросов:

1. Способен ли клей «Момент» проводить электричество? Нет, ни одна из многочисленных вариаций этого клеящего вещества не способна проводить ток.
2. Обладает ли электропроводимостью «Суперклей»? Для ответа на вопрос нужно понимать характер проводимости. Указанный вид вещества не имеет в своем составе компонентов (металлы, графит), которые проводят электричество. Таким образом, по своим возможностям «Суперклей» практически идентичен пластмассе.
3. Что насчет эпоксидных составов? Эпоксидная смола не пропускает электричество по причине, указанной выше.
4. Допускаются ли ремонтные работы под высоким напряжением с применением специализированного клея? Нет, такие работы запрещены в соответствии с правилами безопасности.
5. Купил «Контактол», но он не дает нужного эффекта. Причина, скорее всего в том, что данный товар поддельный. Популярность этой торговой марки обусловила большое количество подделок.
6. Что нужно для электропроводности состава? Клей должен в обязательном порядке содержать токопроводящие компоненты. Причем их удельный вес должен быть достаточным для обеспечения электропроводности.

Почему не работает обогрев заднего стекла: причины, как проверить, поиск места отказа

h2 4,0,0,0,0 —> p, blockquote 16,0,0,0,0 —>

Если перестал работать обогрев заднего стекла или он работает, но с перебоями, то это может быть связано со следующими причинами:

p, blockquote 17,0,1,0,0 —>

Даем любимой книге вторую жизнь – реставрация книги своими руками

1. Неисправность электрооборудования автомобиля

p, blockquote 18,0,0,0,0 —>

Поиск места отказа следует начинать с предохранителя, который обслуживает обогреватель. Если он исправен, далее проверяют выключатель (кнопку) обогревателя, реле, электропроводку к контактам обогревателя.

p, blockquote 19,0,0,0,0 —>

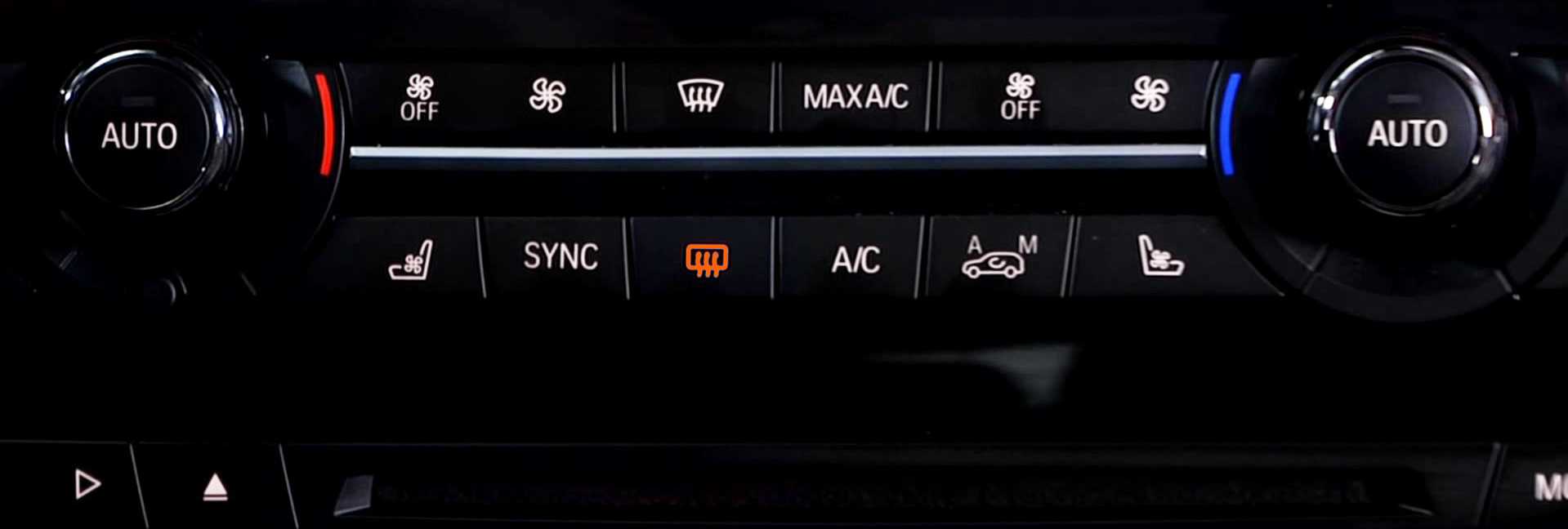

Кнопку выключателя обогрева заднего стекла проверяют с помощью мультиметра. Ее контакты часто подгорают в результате протекания большого тока. В таком случае ее необходимо менять.

p, blockquote 20,0,0,0,0 —> adsp-pro-2 —>

Одно из наиболее вероятных мест неисправности электрооборудования – облом (или отгнивание) места крепления контактной клеммы к обогревателю. Ремонт в таком случае затруднен. Требуется производить пайку с помощью специальных припоев и флюса. Также возможно приклеивание токопроводящей пастой.

p, blockquote 21,0,0,0,0 —>

Часто электропроводка повреждается в месте перехода гофры, где расположена проводка от кузова к двери багажника. Требуется вскрытие гофры, извлечение проводки, поиск обломанного проводника и устранение места обрыва.

p, blockquote 22,0,0,0,0 —>

2. Обрыв нитей накала

p, blockquote 23,0,0,0,0 —>

Такая неисправность может быть связана с удалением солнцезащитной пленки, механическими царапинами на стекле, естественным износом.

p, blockquote 24,0,0,0,0 —>

Видео — как проверить обогрев заднего стекла мультиметром:

p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,0 —>

Для поиска конкретного места разрыва нити, если оно незаметно на глаз, необходимо воспользоваться мультиметром. Его щупы следует заточить или соединить с швейными иглами. Это необходимо, чтобы обеспечить надежный контакт щупов с нитями обогревателя. Сначала визуальным или тактильным (прикоснуться) методом определяют неисправную нить (нити). Она не нагревается. Затем измеряют сопротивление на крайних участках нити.

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —>

Обычно сопротивление около 2-5 Ом. Далее начинают перемещать один щуп вдоль оборванной нити, измеряя сопротивление. Оно остается постоянным до тех пор, пока не достигнуто место обрыва.

p, blockquote 29,0,0,0,0 —>

p, blockquote 30,0,0,0,0 —>

После определения места повреждения нити, его необходимо пометить с помощью маркера.

p, blockquote 31,0,0,0,0 —>

Для начала как работает классический обогрев

Как мы знаем стекло автомобиля, особенно лобовое и заднее состоит из двух слоев, между ними находится клейкий состав обычно похожий на пленку.

В обычном варианте внутри больше ничего нет, но вот в стекле с подогревом на средней пленке, устанавливают мелкие проводки нагревательного элемента, настолько мелкие – что их с расстояния в полметра просто не разглядеть (то есть они вообще не мешают вождению). Как вы, наверное догадались, на них поступает электрический ток, они нагреваются и способствуют оттаиванию всего стекла. Очень удобно. Но не на всех марках и моделях это реализовано.

Поэтому появляется вопрос, а можно ли установить своими руками? Оказывается можно, есть несколько решений этого вопроса.

Особенности неполадок на импортных авто

На отечественных автомобилях обогревом преимущественно оснащается лишь заднее стекло. У транспортных средств зарубежного производства обогревается стекло и зеркала. При запуске обогрева в кормовой части параллельно разогреваются другие позиции. Если нажатие кнопки не приводит механизм в действие, проверяется реле и предохранитель

На иномарках электрическая цепь содержит несколько предохранителей, поэтому важно найти, какой из элементов соответствует заднему стеклу, а какие – зеркалам. К примеру, если обогрев не активируется на машине Chevrolet Lacetti, следует искать элементы с индексами F6, Ef7, включая реле К10

Не работает в чем причина?

Собственно тут всего две основных причины, и обе они кроются в системе питания:

Предохранитель. ДА он реально может перегореть. Бывает это из-за разных причин, может банально не большое замыкание и все. Таким образом, подогрев у вас полностью не будет работать. Нужно найти предохранитель и проверить его. Это первый и обязательный шаг.

• Если он цел, то нам нужно проверить напряжение на проводах, которые подходят к основным «шинам» (боковым широким полоскам). Как правило, у них есть обычные металлические контакты. Просто берем мультиметр и замеряем, если напряжение есть и оно около 12 Вольт, значит — питание сюда подходит, все в порядке.
• Сами тонкие линии. Если честно, то сразу все они перегореть не могут. Как правило перегорает от одной до трех, ну максимум четырех «ниток». Поэтому если у вас часть окна отходит (от запотевания или льда), а часть нет. Нужно смотреть именно нерабочие нитки.

Осмотрите эту тонкую полоску, и вы увидите место обрыва. Это будет перегоревшая часть, около нее может быть немного черного цвета (хотя нитка изначально коричневая). Также нитка будет как бы размыкаться, это место и нужно соединить, чтобы восстановить работоспособность.

От себя хочу добавить, предохранитель горит редко, в основном это обрыв «нитей» стекла именно их нужно восстанавливать.

Принцип работы системы обогрева

Вдоль заднего стекла автомобиля расположены токопроводящие нити с контактами. С одной стороны они подключены к бортовой сети автомобиля, с другой — к массе через схему управления.

После зажигания и нажатия на кнопку включения на щитке приборов загорается лампа: это значит, что ток поступает в нити, они нагреваются и подают на стекло тепло. За наличие напряжения в сети, распределяющееся при помощи реле обогревателя, отвечает предохранитель.

Причины поломки системы обогрева

• Сгоревший предохранитель. Проблема решается заменой сгоревшего предохранителя на новый.
• Вышедшее из стоя реле управления. Требуется замена на новое. Деталь находится либо в блоке реле, либо в блоке предохранителей со стороны салона. При замене необходимо отключить АКБ.
• Неаккуратная чистка и мойка стекол автомобиля.
• Повреждение токопроводящих полос во время снятия тонировки.
• Внешнее механическое воздействие на полосы.
• Перегрев полос, который привел к разрыву связи.

Ремонт в домашних условиях

Многие автовладельцы делают ремонт нитей обогрева заднего стекла своими руками. Первыми делом меняют предохранитель и реле управления. Если процесс обогрева не запускается, определяют неисправность полос.

Неисправность можно выявить двумя способами:

• Визуально (с помощью лупы и подсветки).
• С помощью вольтметра или другого инструмента.

С визуальным методом все просто. Разрыв полос автовладелец определяет во время наблюдения за процессом обогрева. Место, которое не прогревается, определить легко: стекло в таком месте не оттаивает и не высыхает. Если при дневном свете неисправность выявить не получается, на помощь приходят лупа и фонарь. Подсветка и лупа позволяют точно определить место повреждения нити.

После визуального осмотра определяют точки разрыва на линии: найти их можно по нагарам, образовавшимся вследствие перегрева, или с помощью специальных инструментов — вольтметра, мультиметра или стрелочного тестера. Проведите по проложенным линиям: щупы или клеммы прибора определят напряжение и дадут показания. В месте, где произошел разрыв, прибор покажет отсутствие напряжения. Таким образом можно определить линию разрыва, его начальную и конечную точку и расстояние между ними.

Процесс ремонта

• Подготовка набора для ремонта нитей обогрева: клея, очищающей салфетки, трафарета, кисточки.
• Создание клеевой смеси по инструкции от производителя.
• Подготовка поверхности стекла к ремонту: аккуратное очищение салфеткой или любым обезжиривателем.
• Нанесение малярного скотча с обеих сторон повреждения. Приклеивайте скотч строго по ширине нити, для точности можно использовать специальный трафарет.
• Нанесение клея для ремонта нитей обогрева на поверхность по выделенной ширине. При необходимости — в несколько слоев.
• Через 20 минут — удаление малярного скотча, а также трафарета согласно инструкции от производителя.
• Включение и проверка системы обогрева спустя сутки (после полного высыхания клея).

Популярные марки клея:

• Контактол-А, примерно 200 руб.
• DoneDeal, примерно 500 руб.
• Permatex PR-21351, примерно 185 руб.
• Permatex Quick Grid Rear Window Defogger Repair Kit, примерно 330 руб.

К сожалению, самостоятельный ремонт не дает длительного эффекта. В среднем восстановленные нити обогрева служат в течение года. Поэтому многие автовладельцы не экспериментируют и сразу прибегают к помощи профессионалов, которые гарантируют более длительную службу системы обогрева.

Ремонт в сервисе

Сервисный ремонт нитей обогрева отличается от ремонта своими руками. Обычно автостекольные центры предлагают сразу заменить заднее стекло на новое, но если оно в хорошем состоянии, то проблему плохой видимости можно решить другими способами:

• Заменить предохранитель и реле управления.
• Восстановить нити.

Проводить ремонт целесообразно, если количество нитей с дефектами не превышает трех–четырех. Если повреждений больше, рекомендуется замена заднего стекла на новое.

Стоимость ремонта системы обогрева будет зависеть от количества заменяемых деталей, числа восстановленных нитей и выбранного клея.

Как найти обрыв нити обогрева заднего стекла

Осмотр работоспособности нитей зимой

Ремонт системы обогрева заднего стекла на машине начинается с поиска конкретных мест неисправностей. Когда некоторые нити не работают, нужно четко понять, где произошел обрыв контактов, чтобы его исправить.

Проще всего найти поврежденные места металлических нитей подогрева на стекле когда на улице идет дождь или мороз. В таком случае достаточно включить обогрев заднего стекла и вы сразу увидите какие нити не греют. Однако это уже поздно. Контролировать исправность системы поможет мойка. Каждый раз после такой процедуры задействуйте обогрев для просушки, и как только увидите что подсыхает не везде одинаково, самое время воспользоваться другими доступными каждому способами.

Визуальная проверка на просвет

Данный метод удобен, когда повреждены одна-две нити и подходит для первоначального осмотра. Включаем фонарик (на телефоне или обычный) и подсвечивая стекло внимательно изучаем, где появилось повреждение. Отмечаем его маркером либо куском изоленты, малярного скотча. Метод хорош тем, что не требует никаких специальных навыков или инструментов. Но не позволяет обнаружить очень маленькие разрывы, потертости.

Осмотр с увеличительным стеклом

Можно считать модифицированной версией первого метода для случаев, когда обрыв является очень маленьким и найти его сложно. Возьмите увеличительное стекло (кстати, можно установить в виде приложения на смартфон) и осматривайте нити на разрыв. Минус этого и предыдущего способов поиска мест повреждения — сложно найти перегоревшую, но неповрежденную нить.

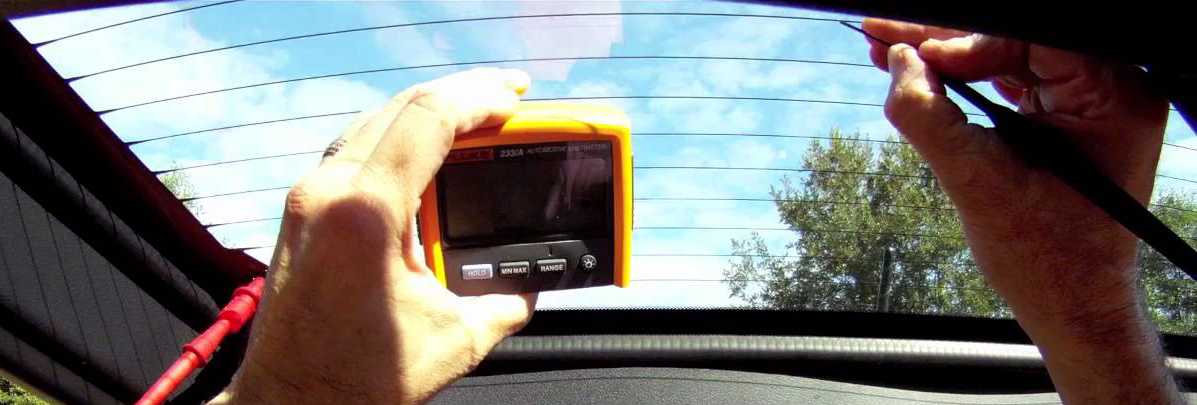

Проверка нитей с помощью мультиметра

Самый надежный и универсальный метод что позволить найти обрыв нити обогрева — воспользоваться мультиметром. Им можно искать в двух режимах — вольтметра и омметра. Это позволяет обнаружить даже мелкие разрывы.

Схема поиска разрыва мультиметром в режиме вольтметра

… в режиме омметра

Поиск обрыва тестером (вольтметром)

Чтобы найти повреждение дорожки обогрева заднего стекла в режиме вольтметра на мультиметре необходимо включить зажигание и систему обогрева. Включив прибор, выставляем режим измерения до 20В и один щуп меняем на зажим “крокодил”, чтобы зацепить на любую металлическую деталь, соединенную с кузовом (у хэтчбеков самое удобное место — петля багажника). Вторым щупом медленно ведем от одного края нити к другому. Так как нити параллельно подсоединены к двум питающим шинам, то с одного края напряжение у них всегда 0В, а с другого 12В.

Двигаясь щупом по исправной нити напряжение будет расти или убывать в интервале этих значений. В случае с оборванной нитью, напряжение с одного края всегда будет постоянным, а в месте обрыва произойдет резкий скачок — либо от 0В до 12В, либо наоборот.

Как проверить обогрев стекла мультиметром в режиме омметра

Этот метод такой же универсальный и точный, как предыдущий, но при этом не требует включения системы обогрева и запуска двигателя. Включаем мультиметр в режим омметра, цепляем один провод на массу (к кузову) и замеряем сопротивление в середине нити. Затем двигаем в сторону любого края. В том направлении, в котором сопротивление будет расти — и находится обрыв. Если сопротивление уменьшается — двигайтесь в другую сторону. В месте обрыва сопротивление резко уменьшится в несколько раз.

При поиске оборванных нитей обогрева заднего стекла с тонировкой, дабы ее не снимать, можно примотать к щупу мультиметра иголку. Аккуратно протыкая тонировку, попробуйте таким образом найти место обрыва.

Поэтапный ремонт

Первостепенно необходимо провести диагностику и приобрести ремонтный комплект. Вариантов ремкомплекта может быть несколько и ниже рассмотрена технология ремонта в каждом из случаев.

Поиск обрыва

Кроме визуальной диагностики состояния нитей существует еще несколько методов, более надежных и эффективных:

1. Визуальная диагностика требует активации обогревателя при запотевшем заднем стекле. Там, где нити разорваны, поверхность практически моментально отогреется, тогда как в остальных зонах видимость будет проблематичной.
2. Использование вольтметра требует активации зажигания и далее включения системы подогрева. Один щуп должен лежать на массе ТС, а второй около центра нагревательной ленты. Предварительно второй щуп обмотайте фольгой. Обрыв будет локализироваться в той зоне, где напряжение повысится до 12 В или упадет до нуля. В идеале данный параметр не должен превышать 5 В.
3. Второй способ использования вольтметра предполагает фиксацию одного щупа к положительной клемме обогревателя, а второй необходимо перемещать вдоль ленты отрицательной клеммы. Проблемным местом будет то, где напряжение будет нулевым.
4. Использование омметра требует активации режима кило. Прибор должен быть аналоговым, со стрелкой. Щупы должны располагаться возле системных выводов, которые находятся в противоположных сторонах друг от друга. Используйте дистиллированную воду для смачивания ваты, которой необходимо плавно провести по ленте. Как только стрелка прибора дернется, вы сможете обнаружить зону обрыва.

Ремонт токопроводящим клеем

Ремонт нитей обогрева заднего стекла можно провести с помощью токопроводящего клея. Он рассчитан на температурный режим от -60 до +100 градусов. Не стоит выбирать комплекты с клеем, стоимость которых 150-200 рублей. Зачастую их хватает ненадолго или они вовсе могут быть неэффективны. Стоимость в 300-400 рублей будет оптимальна для такого набора.

Порядок выполнения работ:

1. Изучите приложенную к набору инструкцию. Вы должны иметь четкое представление о вариантах нанесения состава и скорости его полноценного высыхания.
2. Подготовьте проблемную поверхность. Смочите ветошь в растворе спирта и протрите участок.
3. Слегка зачистите края в зоне обрыва нулевой наждачной бумагой. Достаточно просто удалить налет и нагар двумя движениями.
4. Воспользуйтесь скотчем чтобы оклеить полоски по толщине боков. Он не должен перекрывать нить, но также избегайте отхода от ленты на большое расстояние. Ориентируйтесь конкретно на ширину нити.
5. Приступайте к нанесению токопроводящего клея на подготовленную зону с помощью кисточки или шприца. Из инструкции вы узнаете, сколько слоев нужно нанести. Нахлест на рабочие зоны ленты должен составлять 1 см влево и вправо.
6. Ликвидируйте скотч и ждите, пока состав полностью просохнет. Раньше суток этого не произойдет.
7. Проверьте работоспособность системы после высыхания.

Ремонтный набор нитей

Среди востребованных и надежных производителей ремонтного комплекта, в состав которого входят нити, стоит выделить Quick и Permatex. Такие варианты подходят для ремонта даже обширных участков, даже ели речь идет о 10 см. Комплектация предполагает наличие нагревательных лент, полимерной смолы в виде баллончика и трафаретов.

Ремонт обогревателя сводится к следующим действиям:

• определите зону разрыва и подготовьте нить соответствующего размера;
• устраните защитную пленку и воспользуйтесь смолой для фиксации нити в необходимой зоне;
• после полного высыхания повторите манипуляции и проверьте результат через 2 суток.

Альтернативный метод

Народные методы также сгодятся для восстановления нитей. Отличие между ними заключается лишь в применяемом материале:

1. Стружка в сочетании с краской. Первый материал удастся получить из бруска меди и латуни, который необходимо обработать напильников. Подберите краску так, чтобы она сочеталась с оттенком нагревательных лент. Смешайте компоненты в одинаковых пропорциях, пока не достигнете консистенции мягкого теста. Воспользуйтесь изолирующей лентой или скотчем для создания трафарета. Наклейте трафарет и активируйте обогрев. Определить контакт можно по характерному шипению. Нанесите смесь по трафарету. Данный способ позволяет избавиться от необходимости ждать сутки. Эксплуатировать авто можно сразу после проведенных манипуляций.
2. Спаивание места облома осуществляется с применением хлористого цинка. Отдавайте предпочтение припою с минимальным содержанием олова — ПОСС-4-6 или ПОС-18. Жила из меди или серебра подойдет для ремонта обширного участка ленты.
3. Стружка может использоваться в сочетании с клеем, который заменяет краску, упомянутую в первом способе. Подходящим вариантом станет БФ-2.

Источники неполадки

Когда нарушается работоспособность обогрева заднего стекла, следует обратить внимание на основные позиции:

• реле;
• проводку;
• предохранители;
• нити.

Особых навыков для их замены не потребуется. Если изучить инструкцию и знать, где находится реле обогрева автомобильного заднего стекла или передней конструкции, схему подключения проводков, механизм предохранителей, то вполне можно обойтись без помощи специалиста.

Предохранитель системы

Элемент может перегорать при определенных обстоятельствах, повышая риск замыкания. В результате обогрев не будет включаться, поскольку питание к нему не подводится, потому что предохранитель – это защитный механизм обогрева. Чтобы понять расположение элементов, следует обратиться к руководству по эксплуатации транспортного средства. Алгоритм действий, когда найдено место локализации предохранителя:

1. Прибор снять.
2. Осмотреть на предмет целостности.
3. Провести проверку работоспособности отдельно от всего устройства.
4. Установить причину неисправности.
5. Провести замену отдельных запчастей или всего механизма.

Электропроводка

После диагностики предохранителя или его замены, дальнейшие поиски неисправности обогревателя заднего стекла (если он по-прежнему не функционирует), необходимо искать в проводке. Причина:

• облом;
• обрыв на креплении;
• перелом;
• перегорание.

В результате ток не поступает к нагревающим полюсам и система не работает. Можно выполнить простые диагностические действия с использованием мультиметра. Для этого нужно включить обогрев, после чего замерить напряжение на клеммах обогревателя. Они обычно расположены в нижней части стекла либо по бокам.

Стоит изучить всю протяженность проводки на целостность и тогда, если где-либо имеется обрыв, он будет найден. Инструкция:

• отсоединить клеммы;
• зачистить контакты соединений;
• заменить провода.

Нити

Если одна или несколько нитевых полос оборваны, то через них уже не протекает ток. Поэтому будет появляться наледь в некоторых зонах, что ухудшает обзор, понижает степень безопасности вождения. Удостовериться в обрыве поможет полная разборка обогревательного оборудования. Решение проблемы – замена неисправных элементов на новые.

Реле обогрева

Реле отвечает за обогрев лобового стекла. Если клавиша пуска не включает прибор, следует проверить реле. Оно выключает обогрев, когда заглушается двигатель авто. Элемент располагается в монтажном блоке. Точное расположение определено в автомобильной инструкции.

Органы управления

Если не происходит запуск устройства, причина может крыться не в реле, а в дисфункции самой кнопки включения. Она снабжена световым индикаторов, и если датчик не загорается, значит, прибор вышел из строя. Проблему нужно искать в контактах тумблера, к которому не проводят ток нити. Решение: замена элемента.

Ремонт обогревающего механизма собственноручно

Восстановительные работы чаще всего связаны с возвращением в рабочее состояние нитей обогревателя. Ремонт может проводиться несколькими способами.

Устранение неисправностей обогревателя с помощью раствора меди

Инструментарий:

• кислота серная;
• медный купорос;
• прут из меди, диаметр которого составляет 6–10 мм;
• тканая полоса (длина — 50 см; ширина — 30 мм);
• ножницы;
• клейкая лента (скотч);
• очищающее средство для стёкол.

После проведения подготовительного этапа можно приступать к непосредственной починке.

Первым делом автомобилист должен обследовать нити обогревающей системы и найти место появления разрывов. Они зачастую видны невооружённым глазом. Далее, следует включить обогрев. Дать системе поработать некоторое время. После этого обследовать окно ладонью — все места разрывов будут более прохладными. Для определения повреждённых мест можно также воспользоваться вольтметром. При помощи положительного вывода определяются вышедшие из строя места. Разрывы сопровождаются падением показателей вольтметра до нуля. Отрицательный вывод устройства надо подключить к массе.

На видео показан процесс ремонта клеммы обогрева заднего стекла:

Один конец прута обмотать куском заранее подготовленной ткани. Закрепить импровизированную кисточку можно при помощи плотных ниток. Теперь можно приступать к приготовлению раствора. Вылить в ёмкость полстакана чистой воды и добавить в неё медный купорос (две чайные ложки). Размешать до полного растворения. После этого в жидкость добавить небольшое количество серной кислоты сильной концентрации (0,2–0,3%). Её можно заменить аккумуляторным электролитом (0,5–1%).

Клеммы от обогревающей системы подключаются к массе. К кисточке из металлического прута подсоединяется провод, отходящий от положительной аккумуляторной клеммы. Получившимся электродом, смоченным в растворе, водитель должен усердно натирать сектора, в которых отмечено появление обрывов токопроводящего элемента. Участки с незначительными повреждениями нитей после такой процедуры полностью затягиваются медью. Концы больших разрывов придётся предварительно обработать паяльником. С его же помощью прикрепляется дополнительная перемычка из очень тонкого провода.

Восстановительные работы автомобилисту рекомендуется проводить в рабочем костюме, иначе можно испортить одежду рабочим раствором.

Разрыв проводника обогревателя заднего стекла

Устранение неисправностей обогревателя с помощью токопроводящего клея

Ход работы:

1. Предварительная очистка повреждённых участков. Для этого можно использовать обычное моющее средство. В конце вытереть повреждённые места насухо и обезжирить их спиртом.
2. Использовать клейкую ленту для ограждения места нанесения токопроводящего клея.
3. Токопроводящий клей, состоящий из двух компонентов, замешивается в отдельной посуде, точно придерживаясь инструкции, указанной на упаковке.
4. Слой нанесения клеящей жидкости не должен превышать 2 мм. Время застывания токопроводящего слоя — 30 минут.
5. Работу выполнять ватной палочкой или кисточкой.
6. Удаление скотча по окончании проделанной работы.

Для облегчения ремонтных работ в автомагазинах можно приобрести специальные ремкомплекты, в состав которых входит трафарет и токопроводящий клей. Их цена колеблется в пределах 300 рублей. Вместо них можно также использовать клей DD6590. Он имеет вид шприца с активатором, деревянным аппликатором и смоченной в спирте салфеткой.

Зная, как починить систему обогрева заднего стекла и какие при этом использовать инструменты, автомобилист никогда не будет ездить с обледенелыми стёклами, а следовательно, сможет избежать ДТП на дороге.

Как определить места обрыва токопроводящей ленты

Чтобы выявить область обрыва, стоит использовать мультиметр – цифровой или стрелочный. Диагностику рекомендуется проводить в такой последовательности:

1. Включить обогрев.
2. Настроить мультиметр на измерение напряжения.
3. Минусовой щуп устройства подключить к массе авто.
4. Двигать положительный щуп. Это рекомендуется делать по горизонтальному проводнику. Это поможет выявить зону обрыва контактов электрической цепи.

Выявить область повреждения металлической ленты несложно. При выполнении замеров горизонтального проводника при наличии сопротивления на дорожке будет сильно падать напряжение. Это значение даже может достигать 0. Если этого не наблюдается, можно судить о разрыве данного проводника. Точный участок удается определить по резкому скачку напряжения с 12 или меньшего параметра до 0 Вольт.

Также допустимо воспользоваться цифровым мультиметром. Его рекомендуется настроить на режим измерения сопротивления. Для выявления области разрыва отрицательный щуп устройства стоит подключить к фрагменту отрицательной шины

При этом положительным нужно осторожно водить по токопроводящей части горизонтальной ленты. Это делают до внезапного скачка в параметрах устройства

Обзор лучших производителей клея для декупажа, как сделать своими руками
