Ремкомплект переднего тормозного суппорта

Ремкомплект тормозного суппорта

Ремкомплект суппорта — это набор мелких запасных и расходных частей, необходимых для проведения ремонта указанного элемента. В зависимости от марки автомобиля, а также производителя комплекта в него могут входить различные элементы. Однако чаще всего в него входят:

уплотняющие кольца;
направляющие;
регулировочные винты;
регулировочные приспособления;
смазочные материалы.

Кроме этого, учтите, что помимо всего прочего, строение переднего и заднего суппортов на одном автомобиле отличается. Соответственно, и наборы ремкомплектов также будут разными.

При выборе того или иного набора необходимо руководствоваться информацией, которая представлена в документации к вашему автомобилю. Там вы найдете точную информацию о том, какие запасные части используются в тормозной системе. Если такой информации нет, можно поинтересоваться в интернете или непосредственно у продавцов-консультантов. Главное, чтобы при покупке они давали гарантию и возможность возврата комплекта в случае, если он не подойдет.

Ремонт тормозного суппорта

Устройство, обслуживание и ремкомплект тормозного суппорта

Чтобы отремонтировать суппорт его понадобится снять. Сначала следует демонтировать колесо и снять прижимную пружину, для этого используют обычную отвертку. Как правило, в месте соединения скапливается грязь и пыль, которую надо убрать. После этого нужно заблокировать магистральный патрубок, делается это с помощью зажима, и отсоединить тормозную магистраль. Будьте осторожны, чтобы не пролить тормозную жидкость. Для этого нужно закрыть цилиндр болтом с резьбой, которая подходит для данного отверстия. Затем надо открутить колпачки, и снять кожух суппорта. Перед вами предстанут тормозные колодки. Проверьте их изношенность. В случае необходимости — замените.

Несколько слов о ремкомплекте и его использовании. Обычно в него входят резинки и смазки. Как правило, смазок две. Первая — для направляющих, вторая — для поршня. Суппорт необходимо разобрать, удалить с него грязь, пыль и ржавчину. Это касается как его поверхности, так и пазов. Для этого используются слесарные инструменты, щетки, при необходимости компрессор. То есть, корпус должен чистым.

Прежде чем вставить поршень в суппорт, его необходимо смазать соответствующей смазкой. В процессе ремонта замените все имеющиеся резинки на новые из ремкомплекта, предварительно удалив старые.

Ремонт заднего тормозного суппорта

С пыльником выполняем ту же операцию — смазку и установку. После чего устанавливаем новый поршень. Далее следует замена амортизатора направляющей. Потом нужно зачистить отверстия для направляющих и удалить старую смазку. Далее смазываем посадочные места пыльников и устанавливаем их. Нужно смазать направляющие и соединить со скобой. То есть, необходимо заменить все резинки, которые были в наборе.

Установка нового суппорта

Монтаж устройства производится в обратном порядке. Для этого нужно выполнить следующие действия:

Установите корпус тормозного суппорта и наживите болты крепления.
Зажмите болты при помощи ключа на «17».
Отожмите стопорную пластину и выкрутите болт ключом на «13», чтобы откинуть половину суппорта.
Поршень необходимо полностью выдавить внутрь механизма и установить новые тормозные колодки.
Установите половину суппорта на место и затяните гайку. Стопорную пластину загните при помощи зубила.
Прикрутите тормозной шланг.
Прокачайте всю систему, чтобы избавиться от воздуха в ней.

Обязательно после прокачки системы необходимо на штуцеры надеть резиновые заглушки. С их помощью обеспечивается защита этих элементов от влаги и пыли. И при следующей прокачке выкручивание штуцеров будет происходить намного проще.

Устройство главного тормозного цилиндра

Сейчас на авто, в основном, используют главный тормозной цилиндр, состоящий из двух секций. Каждая секция обслуживает отдельный гидроконтур. Благодаря этому обеспечивается высокий уровень надёжности.

Если авто переднеприводное, то один контур цилиндра объединяет механизмы торможения правого переднего и левого заднего колёс, а второй контур – механизмы левого переднего и правого заднего колеса. Если же авто заднеприводное, то один контур тормозного цилиндра обслуживает передние колёса, а второй – задние.

Устройство главного тормозного цилиндра простое и гениальное. Этот агрегат состоит из таких элементов:

Корпус устройства (располагает в себе все элементы конструкции тормозного цилиндра). Бачек (резервуар) для тормозной жидкости (предназначен для питания гидросистем авто тормозной жидкостью при её потери). Трубки, соединяющие резервуар с цилиндром. Поршни с толкателями (обеспечивают необходимое значение давления в системе). Возвратные пружины (подтягивают поршни в начальное положение и при отсутствии воздействия удерживают их в этом положении).

Манжеты для уплотнения (препятствую протеканию тормозной жидкости). Датчики перепада давления (сообщает водителю о неисправностях в контурах системы).

Главный тормозной цилиндр расположен над крышкой вакуумного усилителя тормозов. А над ним устанавливается резервуар с тормозной жидкостью, состоящий из двух секций. С главным цилиндром он соединяется посредством перепускных и компенсационных отверстий. Этот бачок нужен чтобы пополнять потери тормозной жидкости при её испарении или утечке.

На стенках бачка имеются пометки, помогающие контролировать уровень жидкости. Кроме того, в бачке есть датчик уровня жидкости, который будет передавать сигнал на приборную панель, если уровень тормозной жидкости упадёт ниже необходимого значения. В некоторых авто резервуар для тормозной жидкости делают общим для тормозной системы и для гидропривода.

Одни из главных элементов главного тормозного цилиндра – два поршня, расположены один за другим. В один из поршней упирается шток вакуумного усилителя, а второй поршень – ходит свободно. Уплотняется система с помощью резиновых манжет, а возврат поршней в начальное положение и удержание в этом положении выполняют возвратные пружины.

Рассмотрим процесс работы главного тормозного цилиндра

Когда водитель нажимает педаль тормоза, шток вакуумного усилителя будет толкать первый поршень, который во время движения по цилиндру, перекроет компенсационное отверстие. Вследствие этого в первом контуре начнёт расти давление. Потом давление переместится во второй контур и также вырастет в нём. Пустоты, возникшие при движении поршней, через перепускное отверстие заполнятся тормозной жидкостью. Движение поршней будет осуществляться, пока позволит возвратная пружина.

Максимальное давление, создаваемое в контурах, обеспечит срабатывание тормозного механизма. Когда торможение заканчивается (водитель отпускает педаль тормоза), поршни под силой пружин возвращаются в начальное положение, а давление в контуре приходит в уровень с атмосферным давлением. Возникновение разрежения в контурах предупреждает тормозная жидкость, которая во время движения поршня возвращается назад в бачек.

При неисправностях в одном контуре (протекание тормозной жидкости), второй будет продолжать работать, обеспечивая полную или частичную работоспособность тормозной системы. При этом ход педали тормоза немного увеличится, но само торможение будет довольно эффективным.

В тормозной системе должна применятся специальная тормозная жидкость, имеющая высокую температуру кипения и стойкость к сжатиям. Только с такой жидкостью функционирование тормозной системы будет максимально эффективно.

Что входит в такой комплект

Наборы бывают как для задних суппортов, так и для передних. Ремкомплект может применяться и для барабанных тормозов, и для дисковых. В комплекте присутствует монтажный набор пластин, которые устанавливают вместе с новыми колодками. По крайней мере, так делать рекомендуется.

В ремкомплекте должны присутствовать направляющие и крепящие пружины. Все детали должны соответствовать стандартам. Не стоит забывать и о том, что идеальный вариант – выбрать сначала модель своего автомобиля, а потом уже приобретать к ней ремкомплект.

Только в этом случае можно рассчитывать, что все точно получится, и не возникнет никаких затруднений в будущем

А еще очень важно, чтобы у того, кто будет пользоваться набором, была достаточная квалификация

Ремонт тормозного суппорта

Устройство, обслуживание и ремкомплект тормозного суппорта

Ремонт заднего тормозного суппорта

Ремкомплект тормозного суппорта

уплотняющие кольца;
направляющие;
регулировочные винты;
регулировочные приспособления;
смазочные материалы.

Кто их производит, и какой ремкомплект лучше?

Прежде всего хочется обратить внимание на наборы под брендом ТТТ. Сама фирма находится в Турции и имеет репутацию проверенного и надежного поставщика

Ее специализация – выпуск запчастей для коммерческого транспорта и прицепов. Продукция поставляется во многие страны и считается весьма качественной. Достаточно упомянуть некоторых их клиентов: Volvo, Mercedes, Renault, Scania, MAN, Neoplan. Ремкомплект от этого производителя для переборки тормозного суппорта заднего и переднего колеса можно считать надежными.

Штаб-квартира фирмы Carlson находится в американском штате Канзас. С 1961 года она поставляет запчасти для автомобилей. Помимо промышленных гидравлических приспособлений в виде муфт и тормозов, она специализируется на выпуске суппортов для автомобилей и запчастей для них, следовательно, ремкомплект – типичная продукция этой компании. Фирма гордится качеством продукции и жестко контролирует ее выпуск на разных этапах.

Запчасти для автомобилей фирмы «Carlson»

Спецификация продукции испанской фирмы Frenkit – выпуск ремкомплектов для таких «монстров» мировой промышленности, как Audi, BMW, Volkswagen. Компания строго соблюдает требования стандартов автопроизводителей и старается немедленно сообщать о любых новинках выпуском своих каталогов, каждые 3 месяца выкладывая их электронные версии в интернет. Помимо этого, в инженерных бюро фирмы непрестанно идет работа по улучшению свойств продукции. Также поражает скорость доставки заказов во все концы мира. Обладая обширными складскими площадями, Frenkit может направлять ремкомплекты и запчасти в самые сжатые сроки.

ATE, одна из самых старых германских фирм, выпускающих оригинальные запчасти для автомобильных «динозавров», основана в далеком 1906 году. Поле деятельности ее настолько обширно, что она занимается выпуском не только лишь ремонтных комплектов для тормозных автомобильных систем, но и различных датчиков, воздушной подвески и электроники. Основное направление работы – это обеспечение и контроль безопасности на различных видах транспорта. Среди российских автолюбителей ее продукция неизменно пользуется авторитетом из-за безупречного качества и надежности.

Еще одна испанская фирма – Seinsa (расположенная в провинции Наварра, как и упомянутая выше Frenkit) ведет летоисчисление с 1972 года. Ее специализация – каучуковые детали для автомобилей. Продукция компании настолько востребована, что на родине места уже не хватает: в индийском городе Ченнаи открыт филиал предприятия. В настоящее время высококачественная продукция под испанским брендом поставляется почти во все страны мира. Это, наверное, самый распространенный вид тормозных ремкомплектов в России.

Это далеко не полный перечень, и опытные автомобилисты наверняка смогут вспомнить и другие названия. Здесь мы перечислили производителей, которые прошли испытание временем, и о продукции которых сложилось устойчивое мнение, как о качественной и надежной.

Всякий комплект имеет цифровой артикул, благодаря которому возможна его безошибочная идентификация при покупке. Соответствие кода марке вашего автомобиля всегда можно определить, внимательно прочитав техническую документацию или проконсультировавшись с менеджерами автомагазинов. В зависимости от принадлежностей, имеющихся в ремкомплекте, цена может варьироваться в диапазоне от 350 до 1200 рублей, если не учитывать различные торговые наценки.

Что выбрать: оригинал или заменитель?

Применение оригинальной продукции целиком оправдано, так как дубликаты зачастую не рассчитаны на большой срок. Касается это, в основном, ремкомплектов, произведённых в Китае. С другой стороны, если изучить рынок предложений, можно найти достаточно качественный заменитель от проверенных компаний. При этом цена набора значительно ниже оригинальных аналогов. Получается, что комплект заменителей — это недорогой способ отремонтировать машину.

Основное требование к прокладкам — они должны обеспечивать 100-процентную герметичность, быть устойчивыми к коррозии, перепадам температур и давления. И, конечно, иметь длительный ресурс

Также важно обращать внимание на материал:

металлические уплотнители должны идеально прилегать между узлами, подразумевать точную схему зажатия крепёжных болтов — в первую очередь проверяйте прочность, равномерное распределение нагрузки и долговечность;
паронитовые или асбестовые модели, обычно с металлической окантовкой по канве и отверстиям отличаются упругостью и жаростойкостью — выбирайте изделия малочувствительные к вибрациям и разности температур;
современные высокоэластичные композитные, не боящиеся высокого давления — покупайте изделия с металлической окантовкой.

Толщина уплотнителя зависит от состояния двигателя. Если головка или блок цилиндров шлифовались, размер уплотнительного элемента априори меняется. Среди производителей ремкомплектов ДВС лучшими называют AJUSA (Испания), Elring (Германия), Victor Reinz (Германия), Glaser (Испания), Masuma (Япония).

Меняйте сальники своевременно! В противном случае, это навредит двигателю и его сопутствующим механизмам. Ремкомплект прокладок ДВС желательно подбирать оригинального производства, но хорошими считаются также наборы известных производителей. Устанавливать запчасти лучше в специализированных сервисах, чтобы избежать ошибок.

Источник

Кто их производит, и какой ремкомплект лучше?

Запчасти для автомобилей фирмы «Carlson»

Как выбирать ремкомплект

Приобретайте ремкомплект с поршнем лишь в том случае, если старый поршень суппорта поврежден, это позволит вам избежать необоснованных трат. Выбирая ремкомплект, убедитесь, что он подходит вашему автомобилю. Сделать это можно с помощью онлайн или бумажных каталогов запасных частей для вашего автомобиля. Нередко один и тот же ремкомплект подходит машинам различных марок и производителей. И в то же время ремкомплекты одного автомобиля различных поколений или модификаций могут различаться и не быть взаимозаменяемыми. Перед оплатой ремкомплекта убедитесь, что название производителя, указанное на коробке совпадает с написанным на внутренней упаковке. Это позволит избежать покупки продукции фирм-упаковщиков, которые под популярными брендами продают изделия малоизвестных производителей, качество которых может оказаться весьма низким. В большинстве случаев ремкомплекты переднего и заднего тормозных суппортов взаимозаменяемы. Однако, перед покупкой уточните это с помощью каталога запчастей.

Немного о затратах

Что касается стоимости работ, то если выполнять все на СТО, в среднем за переборку одного суппорта специалисты берут от 500 до 2 000 рублей. Конечно, многое в этом случае зависит от марки автомобиля. Отремонтировать суппорт на ВАЗ будет стоить недорого, а вот на «БМВ» или «Мерседесе» даже эти мелочные работы выльются в копеечку.

Что касается ремкоплектов, то их можно найти на любую марку и модель автомобиля через интеренет-каталоги. Сегодня это наиболее удобный метод поиска запчастей, да и не слишком дорого выходит. К примеру, ремкомплект направляющих заднего тормозного суппорта обойдется в 800 рублей на сторону, плюс набор на поршень (манжета и кольцо) – еще примерно 300 рублей. В это же время цена заднего тормозного суппорта составляет порядка 3-4 тысяч. Разница тут очевидная. Более того, с описываемыми в данной статье работами сможет справиться даже начинающий водитель. Для этого понадобится минимум инструмента и всего несколько часов времени.

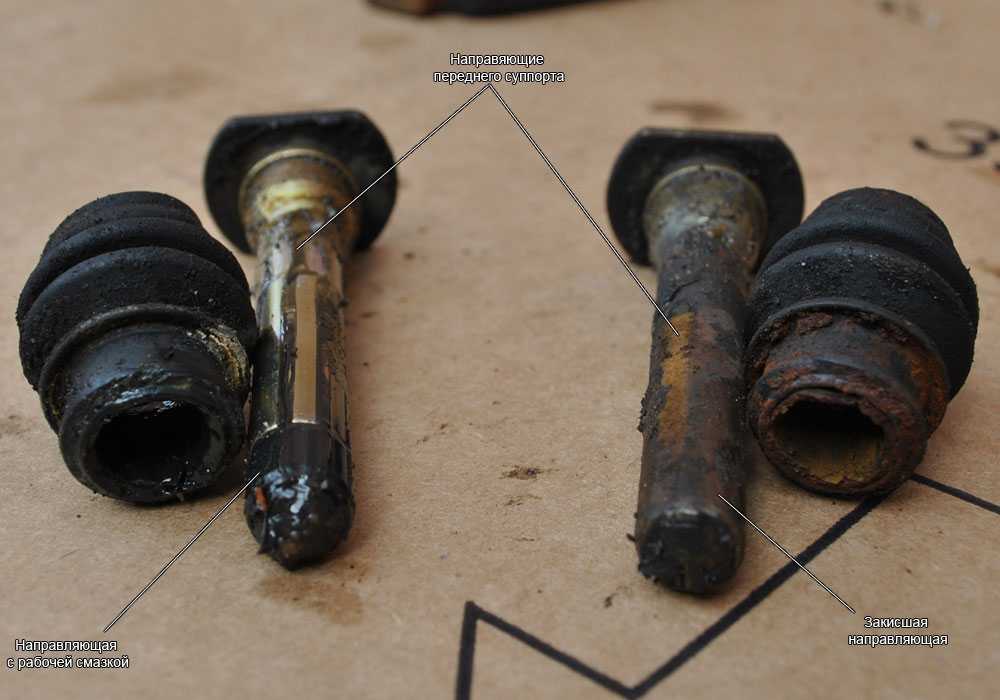

Неисправность направляющих

Основной проблемой, при несрабатывании тормоза, может стать заклинивание и закисание направляющих суппорта.

Ремонт данной неисправности своими руками не составит трудности. Кстати, в этом случае нет разницы при разборке как переднего, так и заднего суппорта. Для этого необходимо открутить и вытащить обе направляющие. Очистить их от грязи или некачественной смазки, снять и заменить порванные пыльники новыми, предварительно забив их специальной смазкой для суппортов.

Затем одеть их на место, вставить и закрутить направляющие обратно. После чего следует попробовать, как свободно перемещается по ним прижимная планка. Визуально это можно посмотреть в приложенном видео в конце статьи.

Не следует забывать о корпусе данного элемента тормозов. При обнаружении на нем значительной ржавчины, вмятин, мест прогиба или других механических повреждений следует заменить его полностью.

В случае если ремонт пришлось делать на снятом суппорте, то после установки его на место следует прокачать систему тормозов.

Опубликовано 28 Августа 2016

Ремонт переднего суппорта. Ремонт суппорта своими руками

Подскажите пожалуйста, поршень очень хорошо сел и не выдавливается и не вдавливается. машина форд орион 1991 года как достать его оттуда? Заранее спасибо

как поменять полностью тормозную жидкость в ауди а4 2007 года,? с механической коробкой , т.к сцепление тоже на тормозухе завязано, никак не могу найти информацию

Смазать поршень ВДшкой ? я не чего не пропустил ? а как же специальные термостойкие смазки ?

Ну вы мастер! Попшикать вд. Для суппортов есть специальная монтажная смазка. Людей убиваете таким ремонтом тормозов.

пыльник старый как говно мамонта. в хозяина кинул бы этот суппорт. кроильщик

А от wd40 резинки не разбухнут?

Интересно, для чего на манжете нанесены цветные метки?

Ставлю минус — не увидел, каким макаром почистили рабочие поверхности поршня и суппорта?

Абсолютно так же, ремкомплект можно взять тут — суппорт-туарег.рф

Все это лажа я один супорт так сделал и пожалел потому что супорт снимать надо. И соответственно потом придется прокачивать систему. На втором супорте я взял ключ от балгарки для затягивания диска, он отлично подходит в каемки поршня и вдавил его на месте.

мужик ты молодец, не обращай внимания на некоторые негативные комменты

Друзья ответьте пожалуйста чем смазать поршень под Пыльником как называется смазка. спасибо за ответ..

Комплекты для ремонта

Вы можете приобрести специальные комплекты, предназначенные для ремонта суппорта. Но смысла приобретать его нет. Намного лучше произвести замену суппорта ВАЗ-2110. В этом случае вы увеличите ресурс всей тормозной системы, а также улучшите ее надежность. В таких ремкомплектах имеется смазка, которая необходима для поршня и направляющих.

Использовать графитовую смазку типа ШРУС или Литол-24 нельзя, так как это приведет к тому, что защитные амортизаторы будут набухать, а направляющие просто окислятся. В результате этого ремонт не принесет желаемого эффекта на длительный срок.
