Почему не работает прикуриватель на ваз. перестал работать прикуриватель в автомобиле

Устранение неисправностей

Если перестал вдруг работать прикуриватель в машине, следует провести работы, направленные на обнаружение неисправности и её устранение. В большинстве случаев решить проблему можно своими руками.

Для работы требуется вооружиться:

мультиметром;
набором отвёрток;
комплектом новых предохранителей;
съёмниками для предохранителей;
плоскогубцами или пассатижами;
автопылесосом;
прорезиненными перчатками и пр.

Набор инструментов и расходных материалов может отличаться, в зависимости от того, о какой именно неполадке идёт речь в конкретной ситуации. Иногда приходится покупать новую головку с нагревательным элементом. В других ситуациях узел меняется полностью, что уже заметно дороже. Порой устранить неисправность можно путём частичной или полной замены проводки, соединяющей этот узел в автомобиле.

Теперь пошагово рассмотрим, что делать, если в салоне авто не работает штатный прикуриватель либо его функционала недостаточно для выполнения поставленных задач.

Проверить потребителей. В машине прикуриватель всё реже применяется для поджигания сигарет. Это источник питания, с помощью которого можно зарядить телефон или подключить компрессор, дабы подкачать покрышки. Поэтому работу лучше начать с проверки потребителей, которые питаются от этого источника. Если приборы работают, подключаясь к другим источникам, то проблема точно со стороны автоприкуривателя.
Найти предохранитель. Чуть ли не главная причина, почему в авто потенциально не работает штатный прикуриватель. Это перегоревший предохранитель. Для устранения проблемы следует отыскать блок плавких защитных элементов, найти тот, который отвечает за рассматриваемую систему. Это проще всего узнать из руководства по эксплуатации. Там есть точная схема расположения.
Проверить плавкий элемент системы защиты. Для этой работы потребуется мультиметр. Он переводится в режим прозвонки или целостности электроцепи. Два щупа подключаются к двум выводам-ножкам предохранителя. Если узел исправен, мультиметр должен подать звуковой сигнал. Если его нет, тогда потребуется замена.
Замена предохранителя. Статистика вещь упрямая. В 85-90% случаев оказывается, что именно сгоревший предохранитель является причиной отказа в работе прикуривателя. Заменить его не сложно. С помощью съёмника, пинцета или иного подходящего инструмента элемент извлекается. На его место устанавливается аналогичный новый. Предварительно будет не лишним аккуратно продуть посадочное гнездо, а также визуально осмотреть старую деталь. В автомобилях чаще всего для прикуривателей используют предохранители с номиналом 15А. Сверьтесь с руководством по эксплуатации. Ставить предохранитель большего или меньшего значения, нежели указал производитель, не рекомендуется. После замены подключите потребителя к гнезду и проверьте, работает ли он. Если да, работа завершена. Если нет, двигайтесь дальше.
Проверить напряжение в блоке. Теперь потребуется тот же мультиметр, но уже в режиме проверки постоянного напряжения. Поскольку на узел подаётся 12 В, установите диапазон проверки напряжения до 20 В. Красный щуп мультиметра соедините с центральным контактом на разъёме прикуривателя. Чёрный щуп идёт на внешнюю сторону разъёма. Теперь включите зажигание на автомобиле и смотрите на показания прибора. Если там цифра около 12В, то питание есть, всё работает отлично. Если параметры отличаются от оптимальных, идём дальше.
Проверить гнездо прикуривателя. В гнезде могут оказаться посторонние предметы, мусор, какие-то частицы пластика или металла. Из-за этого контакт нарушается, условная розетка работает плохо либо вовсе не функционирует. Продуть гнездо можно автопылесосом или сжатым воздухом. Также используйте зубочистки и иные подручные инструменты для удаления мусора.
Оценить целостность проводки. Бывает и так, что нарушение в работе узла связано с перетёртыми, потерявшими изоляцию, переломанными проводами. Для этого придётся проводить частичный демонтаж, чтобы добраться до проводов. У каждого авто своя схема получения доступа, поэтому лучше свериться с инструкциями. Провода проверяются визуально, а также прозваниваются с помощью мультиметра. При необходимости их требуется заменить.

Нельзя сказать, что проблема неполадок со стороны прикуривателя сильно распространена. Но при неправильной эксплуатации узла возможно возникновение тех или иных неисправностей.

Что представляет собой прикуриватель «Самары» четырнадцатой модели

Конструкция прикуривателя у ВАЗ-2114 такая же, как и у других автомобилей. Он состоит из стакана (гнезда) и вставки. Гнездо – это металлический цилиндр, стенки которого подключены к «массе» автомобиля. Также он оснащен центральным выводом, подключенным к «плюсу» бортовой цепи.

Основным элементом вставки является нихромовая спираль. Она заключена в металлический корпус с пластиковой кнопкой-ручкой. Вставка находится внутри стакана. В выключенном положении ее корпус контактирует только с «массой». При нажатии на кнопку вставка углубляется в стакан, где один из контактов спирали соприкасается с его центральным выводом, замыкая цепь. Она удерживается в гнезде благодаря двум специальным биметаллическим «ушкам». Ток, проходящий внутри спирали, нагревает ее докрасна. Благодаря этому мы, собственно, и имеем возможность прикуривать.

Выключение устройства происходит автоматически. При нагревании стакана до определенной температуры «ушки» разжимаются и освобождают вставку. При этом раздается характерный щелчок, уведомляющий водителя, что устройство отключилось и готово к использованию.

Устранение неисправностей

Для работы требуется вооружиться:

мультиметром;
набором отвёрток;
комплектом новых предохранителей;
съёмниками для предохранителей;
плоскогубцами или пассатижами;
автопылесосом;
прорезиненными перчатками и пр.

Проверить потребителей. В машине прикуриватель всё реже применяется для поджигания сигарет. Это источник питания, с помощью которого можно зарядить телефон или подключить компрессор, дабы подкачать покрышки. Поэтому работу лучше начать с проверки потребителей, которые питаются от этого источника. Если приборы работают, подключаясь к другим источникам, то проблема точно со стороны автоприкуривателя.
Найти предохранитель. Чуть ли не главная причина, почему в авто потенциально не работает штатный прикуриватель. Это перегоревший предохранитель. Для устранения проблемы следует отыскать блок плавких защитных элементов, найти тот, который отвечает за рассматриваемую систему. Это проще всего узнать из руководства по эксплуатации. Там есть точная схема расположения.
Проверить плавкий элемент системы защиты. Для этой работы потребуется мультиметр. Он переводится в режим прозвонки или целостности электроцепи. Два щупа подключаются к двум выводам-ножкам предохранителя. Если узел исправен, мультиметр должен подать звуковой сигнал. Если его нет, тогда потребуется замена.
Замена предохранителя. Статистика вещь упрямая. В 85-90% случаев оказывается, что именно сгоревший предохранитель является причиной отказа в работе прикуривателя. Заменить его не сложно. С помощью съёмника, пинцета или иного подходящего инструмента элемент извлекается. На его место устанавливается аналогичный новый. Предварительно будет не лишним аккуратно продуть посадочное гнездо, а также визуально осмотреть старую деталь. В автомобилях чаще всего для прикуривателей используют предохранители с номиналом 15А. Сверьтесь с руководством по эксплуатации. Ставить предохранитель большего или меньшего значения, нежели указал производитель, не рекомендуется. После замены подключите потребителя к гнезду и проверьте, работает ли он. Если да, работа завершена. Если нет, двигайтесь дальше.
Проверить напряжение в блоке. Теперь потребуется тот же мультиметр, но уже в режиме проверки постоянного напряжения. Поскольку на узел подаётся 12 В, установите диапазон проверки напряжения до 20 В. Красный щуп мультиметра соедините с центральным контактом на разъёме прикуривателя. Чёрный щуп идёт на внешнюю сторону разъёма. Теперь включите зажигание на автомобиле и смотрите на показания прибора. Если там цифра около 12В, то питание есть, всё работает отлично. Если параметры отличаются от оптимальных, идём дальше.
Проверить гнездо прикуривателя. В гнезде могут оказаться посторонние предметы, мусор, какие-то частицы пластика или металла. Из-за этого контакт нарушается, условная розетка работает плохо либо вовсе не функционирует. Продуть гнездо можно автопылесосом или сжатым воздухом. Также используйте зубочистки и иные подручные инструменты для удаления мусора.
Оценить целостность проводки. Бывает и так, что нарушение в работе узла связано с перетёртыми, потерявшими изоляцию, переломанными проводами. Для этого придётся проводить частичный демонтаж, чтобы добраться до проводов. У каждого авто своя схема получения доступа, поэтому лучше свериться с инструкциями. Провода проверяются визуально, а также прозваниваются с помощью мультиметра. При необходимости их требуется заменить.

Устройство и принцип работы

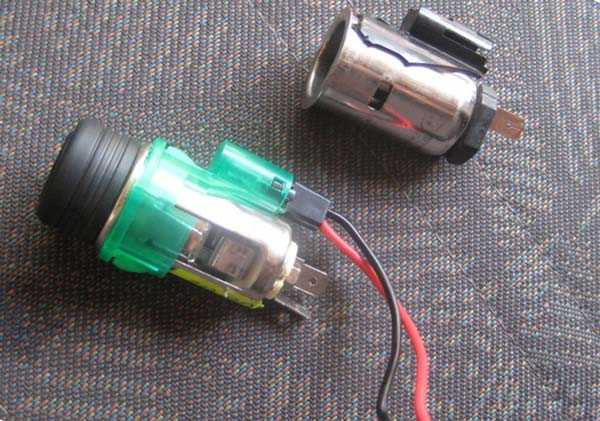

Конструкция прикуривателя достаточно проста. Внутри металлического патрона нихромовая спираль, которая разогревается. Патрон вставляется в гнездо прикуривателя, находящееся в разных местах салона. При нажатии на рукоятку происходит замыкание контактов, вследствие чего спираль начинает греться. После того, как нагрев достиг максимальной точки, срабатывает термореле и прибор отщелкивается до первоначального положения.

Напряжение тока цепи составляет 12 вольт. Поэтому не рекомендовано подключать к разъему прикуривателя более мощные устройства. Это приведет к перегреву и перегоранию предохранителя.

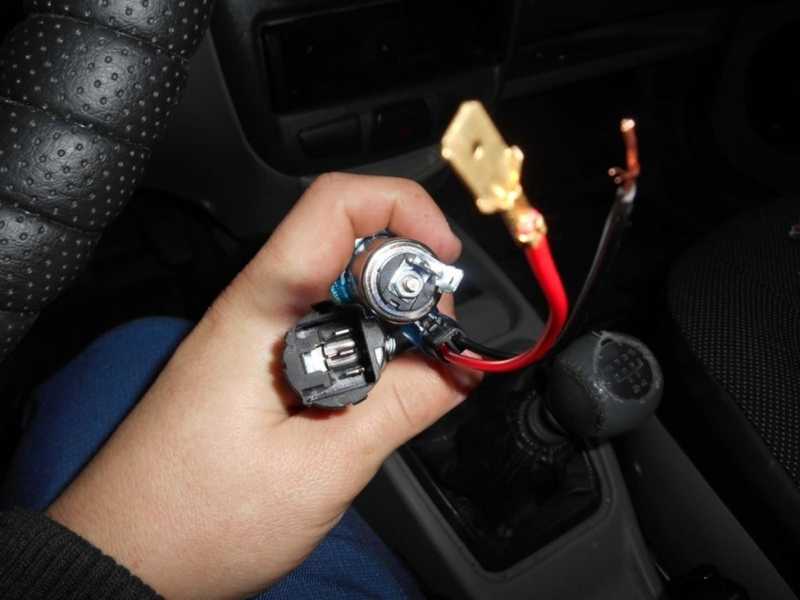

На сам прибор приходит три провода:

черный – минус или масса, которая приходит на кузов авто;
красный – отвечает за напряжение нагревательного элемента, подключен к плюсовой клемме аккумулятора через предохранитель;
желтый – провод лампы подсветки.

Схема подключения

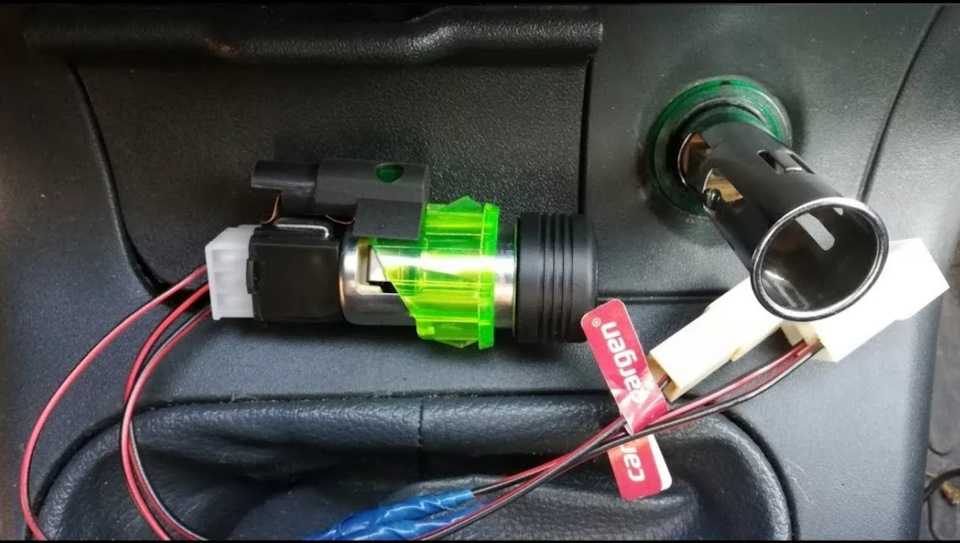

Подключение прикуривателя не отличается сложностью. Устройство соединяется с бортовой сетью всего тремя проводами.

Черный провод – масса авто подключается к корпусу прикуривателя.
Красный провод – питание крепится на клемму в торце корпуса. Этот резьбовой зажим одновременно является креплением фиксатора нагревателя, поэтому питание поступает и на него.
Желтый провод – питание подсветки приборов подключается к патрону лампы. Масса, на который подается через его контакт с корпусом прикуривателя.

Ваз 2104-07

Функции

В современном обществе важен не столько прикуриватель, сколько само его гнездо. Именно в это отверстие вставляются другие электрические приборы, без которых многим автолюбителям просто не обойтись. Говоря простым языком, гнездо – это так называемая розетка, только не в доме, а в машине. С его помощью можно заряжать свой сотовый, подключать навигаторы и радары, а также пользоваться мобильной автомойкой. С каждым годом рынок пополняется более новыми, разнообразными автомобильными аксессуарами и гаджетами, которые работают от электричества.

Прикуриватель – простое устройство, но даже в его работе могут случаться казусы и неполадки. В этой статье описаны все возможные варианты неисправности в работе прикуривателя, а также способы устранения неполадок для разных автомобильных марок.

Диагностические мероприятия

Ситуации, когда на автомобилях не работают прикуриватели, не столь распространены сейчас, как это было раньше. Но всё равно такая поломка вполне вероятна.

В этой ситуации нужно понять причину, из-за которой возникла неисправность. В зависимости от результатов диагностики, автомобилисту придётся выполнить соответствующую работу по устранению проблемы.

Диагностика может включать в себя следующие мероприятия:

Для начала стоит тщательно проверить все соединения и убедиться, что никакие провода не перегорели. Здесь придётся выполнить частичный демонтаж узла.
Проверяйте, нет ли повреждений проводки на корпусе прикуривателя, насколько прочно они соединены.
Обязательно откройте блок предохранителей, где находится элемент, отвечающий за прикуриватель. У него должна быть соответствующая метка или надпись.
Убедитесь в отсутствии следов горения или признаков засорения самого гнезда, либо его контактов. Довольно часто при попадании посторонних предметов работоспособность системы нарушается.
Оцените текущее состояние вилки гнезда.

Это означает лишь одно. Если перегорел плавкий элемент предохранителя, тогда питание не будет подаваться не только на прикуриватель, но и на другие системы, с которыми он связан. Одновременный выход из строя нескольких систем в машине наверняка указывает на проблемы со стороны предохранителя.

Это интересно: Характеристики двигателя ЗМЗ-406: лучшее масло, какой ресурс, количество клапанов, мощность, объем, вес

Но просто так предохранители не перегорают. Поэтому стоит также понять, почему произошло перегорание и как избежать повторения аналогичной ситуации в будущем.

Проверка мультиметром (или тестером)

Значит так, им можно тестировать как уже снятые предохранители, так и установленные в блок машины.

На мультиметре, есть звуковой режим проверки. При его включении, если замкнуть щупы, будет слышан писк, значит есть контакт.

Так вот – можно снять предохранитель, в случае если у вас не прозрачный корпус, просто устанавливаем щупы на контакты предохранителя! Слышим писк, значит исправен, звука нет – перегорел. Но опять же вытаскивать каждый и проверить это крайне неудобно!

Поэтому производители о нас позаботились, на предохранителях сверху есть открытые «точки» от контактов, вам достаточно засунуть в них щупы от мультиметра, и можно не снимая – проверить большое количество элементов. Лично я за пару минут могу проверить почти весь блок! На видео внизу это будет видно.

Именно так тестируют на СТО, потому как зачастую книжку со схемой потеряли, и очень долго искать — где какой стоит, а мультиметр обычно всегда под рукой.

Физический осмотр

НА данный момент, все предохранители делаются с прозрачным пластиковым корпусом, то есть «нить» которая располагается внутри – видна не вооруженным глазом. Если предохранитель перегорел, просто вытаскиваем его из разъема и проверяем, это «визуальный метод»!

Почему он сложный и не всегда применяется — да потому что предохранителей в современных авто, десятки (может доходить до 30 — 40), причем — чем круче авто, тем их больше. И выяснить какой сгорел, визуально нереально!

Они установлены в гнезда и видно только заднюю часть. Тут нужно сочетать схему (первый метод) и физический осмотр. Но есть гораздо более быстрый и достаточно легкий метод проверки, используем мультиметр если он есть.

Схематичная проверка

Что это такое? Если у вас не работает какой-либо прибор, например прикуриватель — большая вероятность, что сгорел именно предохранительный элемент. Для каждого авто, есть схемы в которых указано – за что и какой отвечает. Вам нужно найти номер или расположение и проверить его, зачастую этого достаточно. Проверка может быть такой – банально ставим новый, если заработало, значит дело в нем.

Другие проблемы в работе

К сожалению, существует еще ряд причин, почему не работает прикуриватель в автомобиле. Все они разные и у каждой марки автомобиля может быть своя.

Многие владельцы Dodge Caliber также сталкиваются с проблемой неработающего прикуривателя. Чаще всего ломается устройство во время работы в нем другого девайса, а с панели начинает появляться дым. Происходит это из-за перенапряжения, которое дают более мощные приборы, подключенные к разъему. В данной модели такая поломка может привести к проблемам в работе других устройств, так как сгоревший провод находится в общем жгуте других. С решением этой поломки не получится справиться самостоятельно, ведь снимать придется всю переднюю консоль. Такая поломка может быть неоднократной, поэтому лучше всего будет установить предохранитель в самом прикуривателе.

На отечественных марках машин тоже часто случаются казусы в работе прикуривателя. Конечно, чаще всего перегорают предохранители из-за неправильного использования разъема прибора. Проверить, почему не работает прикуриватель на ВАЗ 2110 достаточно просто. Включите вентилятор печки – если он не работает, то причина в предохранителе F18. Дело в том, что эти два устройства работают от одного предохранителя и его перегорание ведет к выходу из строя сразу двух приборов. Для его замены не нужно лезть под капот, он находится слева от руля в блоке предохранителей. Однако если вентилятор работает, то не стоит сразу грешить на проводку. Нужно проверить предохранитель, который обозначается, как F6. Мало кому известно, но он тоже влияет на работу устройства и возможно, причина именно в его перегорании.

Как устранить проблему

Как упоминалось, примерно 90% случаев, почему не работает прикуриватель в машине, возникают из-за перегоревшего электрического предохранителя. Действия, как починить прикуриватель, дешевы и легки, но вы должны очень тщательно подходить к процессу, чтобы не повредить другие предохранители или не нанести более серьезный электрический ущерб автомобилю.

Вытащите сгоревший предохранитель

После того, как точно определите предохранитель прикуривателя, подключите к нему мультиметр, если он есть. Вы услышите звуковой сигнал, указывающий на наличие напряжения в прикуривателе при исправности, однако при поломке после присоединения прибора ничего не произойдет.

Если подтверждается неисправность, предохранитель необходимо вытащить из блока. На большинстве современных автомобилей инструмент для извлечения находится в самом блоке. Это небольшой пластиковый пинцет. Возьмите его и несколько раз опробуйте его эффективность на пальце: должен удобно захватывать кромку, облегчая удаление.

Осмотрите вытянутый предохранитель

Предохранитель будет выглядеть как увеличенная версия лотка для сим-карты мобильного телефона. Как проверить поломку наочно? Ее легко идентифицировать, посмотрев на корпус, поскольку существуют вероятные симптомы:

сломанный или треснувший провод;
следы ожогов.

Вставьте сменный предохранитель

Различные предохранители в блоке будут окрашены по-разному, им присваивается номер в зависимости от величины тока, с которым они могут справиться. Например, либо на головке, либо на крышке блока и в руководстве пользователя может быть значение «20» или «20A» (примечание: не все предохранители имеют это значение, но оно обычное для многих автомобилей).

Это означает, что данный предохранитель выдерживает ток 20 ампер. Любые другие приборы с этой емкостью будут окрашены и помечены соответствующим образом. При выборе сменного убедитесь, что он соответствует по стоимости и цвету тому, который вытащили.

При замене из запасного отсека вам понадобится тот же инструмент для извлечения или плоскогубцы. Поместите старый и новый предохранители рядом и сравните. Разница должна быть заметной, так как заменяющий будет иметь красивый прозрачный корпус, на котором отображается сплошной электрический провод в форме колоколообразной кривой, образующий видимый контраст со старым предохранителем.

Проверьте сменный предохранитель

Теперь, когда новый был правильно вставлен, ваша “мертвая” розетка прикуривателя должна ожить. Используйте мультиметр, чтобы проверить новый предохранитель. Теперь вы должны получить «глубокий» сигнальный звук.

Вернитесь в салон автомобиля и проверьте электрическую розетку. Если к вашей зажигалке или устройству подается питание, все готово. Убедитесь, что все коробки предохранителей закрыты, а инструменты, используемые для ремонта, правильно сложены, особенно инструмент для замены, если он использовался.

Места неполадок и причины, почему перестал работать прикуриватель

Хотя есть несколько причин, по которым нужны замена и ремонт прикуривателя, наиболее вероятная связана с перегоревшим предохранителем, который не может проводить электрический ток к порту. Перегоревшие предохранители составляют примерно 90% всех неисправных гнезд.

В большинстве современных автомобилей термины «розетка прикуривателя» и «электрическая розетка» взаимозаменяемы, и часто в разных точках машины имеется несколько таких портов

Важно знать, где все эти порты расположены, поскольку они помогут определить проблему с неисправным гнездом

Любая из следующих комбинаций может привести к перегоранию предохранителя, что приведет к отключению электрической розетки:

возраст – “мертвые” розетки чаще встречаются в старых автомобилях, годы воздействия тепла могут привести к выходу из строя проводки и других электрических компонентов;
влага – хотя большинство блоков предохранителей герметичны с многочисленными слоями защиты, даже малейшее попадание влаги может вызвать короткое замыкание, нарушив электрическое соединение с розеткой прикуривателя;
чрезмерное использование – интенсивное использование ускоряет износ;
несовместимые соединения – большинство портов для розеток рассчитаны на работу с напряжением 12 В, в то время как много предохранитель на прикуриватель могут работать с током 20 А.

Как предотвратить поломку автомобильного прикуривателя?

Хотя нет способа гарантировать, что розетка прослужит весь срок службы автомобиля, есть несколько шагов, которые продлят срок ее службы:

перед подключением проверьте потребности устройств в питании – это гарантирует, что вы не будете пытаться пропустить через систему больше электроэнергии, чем она может обработать;
отключайте устройства, когда они не используются.

Этапы ремонта

Если же приведенные рекомендации по не подключению мощных устройств непосредственно в прикуриватель все же не были учтены, и он перестал работать, то в этом случае поможет приведенное ниже небольшое руководство о том, как такую неисправность устранить.

Если электрическое гнездо в машине отказалось работать, то, вероятнее всего, сгорел его предохранитель. Именно поэтому прежде чем делать иные выводы, следует проверить деталь с символом дымящейся сигареты или надписью «sigar». Она может располагаться в совершенно разных местах у машин: в багажнике, под капотом, в нише ног водителя, в бардачке, под торпедой и так далее. В любом случае эту деталь стопроцентно можно найти в месте расположения блока реле и предохранителей.

Видео о том, как заменить предохранитель прикуривателя: Так вот, если предохранитель действительно сгорел, то его замена является тем главным (и единственным) этапом, на котором и заканчивается ремонт прикуривателя. Так как устройство с этого момента снова будет исправно работать.

При самостоятельном ремонте электрического гнезда в авто следует помнить, что ставить более мощный предохранитель нежелательно, потому что вместо него в следующий раз может сгореть само гнездо. Тогда положение спасет только полная замена прикуривателя. Также не рекомендуется вставлять в разъем устройства различные некачественные штекеры, которые болтаются, неплотно сидят в гнезде, не очень плотно собраны и так далее. Это может привести к короткому замыканию и, опять-таки, повлечь необходимость полной замены приспособления.

Если же предохранитель оказался цел, тогда дело приобретает другой оборот

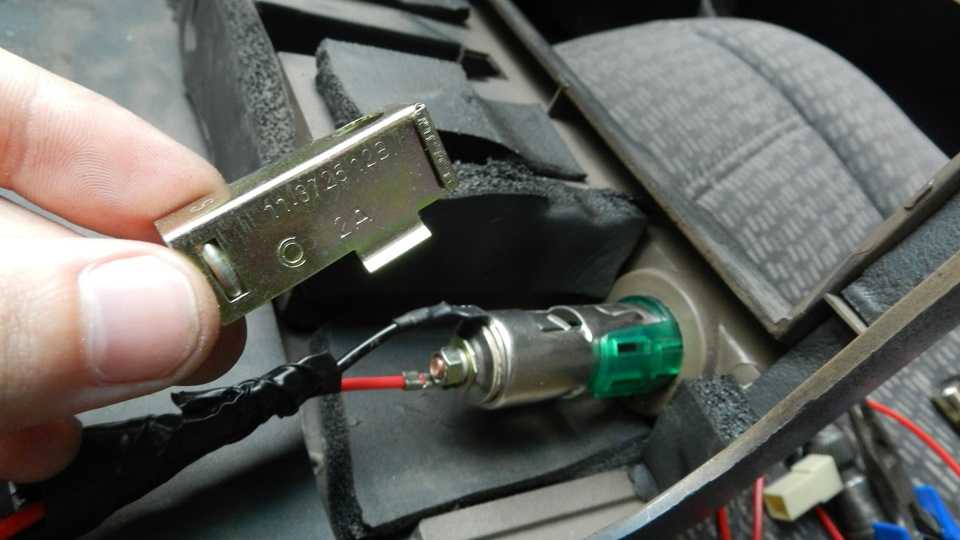

В этом случае необходимо добраться к гнезду прикуривателя изнутри, а для этого нужно немного постараться и осторожно разобрать консоль, под которой он находится. Далее нужно проверить состояние плавкого элемента

Он наверняка будет испорчен и оборван. Здесь его желательно сменить, но если нового элемента под рукой нет, то можно обойтись проволокой такого же диаметра. Нередко проблема оказывается в гнезде прикуривателя

На рынке автозапчастей сейчас можно даже найти самовосстанавливающуюся плавкую вставку. Принцип ее работы заключается в отключении соединения при перегреве и обратном его установлении при остывании. Таким образом можно увидеть, что в вопросе, почему не работает прикуриватель, причины существует две и требуют они разного подхода.

В случае не самостоятельного проведения ремонта, а обращения в автосервис, специалисты быстро определят причину и ее устранят. Этот способ самый качественный среди возможных вариантов, но и самый дорогостоящий при этом. Возможна также полная замена прикуривателя на станции технического обслуживания. В любом случае — это быстроустраняемая поломка, да и не такая уж критическая. Но вместе с тем приносящая определенные неудобства водителю и требующая исправления.

Пошаговое руководство по замене и настройке

О том, как снять прикуриватель, как разобраться в его схеме, произвести установку, а также о том, как разобрать прикуриватель – ниже.

Схема подключения прикуривателя

Инструменты и материалы

Установка, а также замена прикуривателя подразумевает наличие некоторых инструментов:

пассатижи;
напильник;
набор отверток;
паяльник.

Как подключить прикуриватель, можно узнать от автора видео Дмитрий Мазницын.

Последовательность выполнения работы

Как поменять прикуриватель можно узнать из ниже описанной инструкции.

Разбирайте систему только обесточив транспорт

Если водитель вытаскивал прикуриватель при подключенных проводах это может привести к замыканию и даже пожару, тогда установка не покажется легкой.
Снимая прибор, нужно соблюдать осторожность. Использовать при работе необходимо маленькую плоскую отвертку

Она помещается внутрь детали. Концом отвертки необходимо надавить на зеленый фиксатор и отвернуть гильзу. Затем снять стакан детали.
Извлечь прибор и произвести ремонт. Устанавливаемый прибор помещается на прежнее место. При подключении контактов необходимо соблюдать полярность, чтобы предотвратить замыкание.

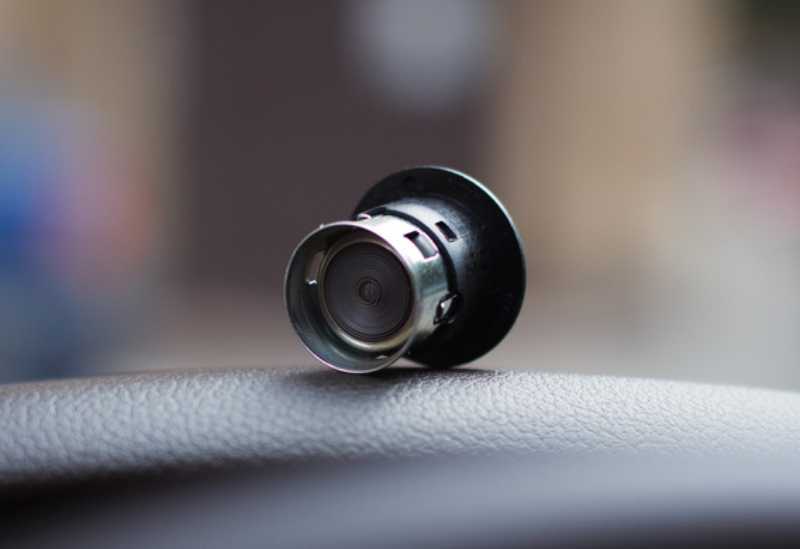

Деталь на приборной панели автомобиля

Фотогалерея «Ремонт прибора»

О том, как решить одну из неисправностей, можно узнать на фотографиях.

1. Вытащить прикуриватель.

2. Подогнуть медные усики.

Загрузка …

Как разобрать прикуриватель на ВАЗе?

Перед тем как откручивать гайку на задней части и приступать к полной разборке, запомните, а лучше сфотографируйте положение контактов. Это значительно облегчит возможные трудности при сборке.

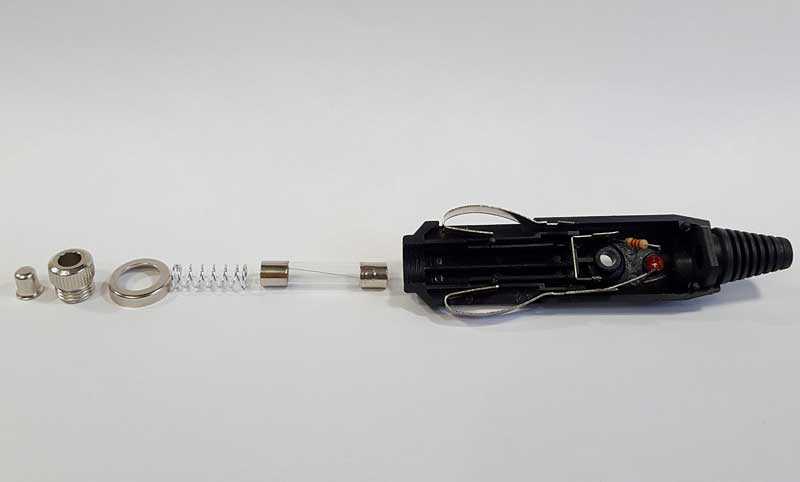

И теперь можно приступить к полной разборке устройства. Вам потребуется выкрутить гайку, затем отогнуть металлические детали от пластика. Дальше – отсоединяйте металлические детали. Вы обязательно увидите пластинку из слюды. Это полупроводник. Его нужно удалить.

Затем приступайте к сборке. Напильник поможет вам снять лишний металл, который мешает надежно установить прикуриватель на свое место.

Если из этого ничего не вышло, тогда можно попробовать проверить провода на целостность. Не ленитесь еще раз разобрать гнездо, возможно, вы где-то что-то упустили. Также не забывайте, что, заменяя элемент, нужно снять «минус» аккумулятора.

Причины неисправности

В дороге выявить то, что не работает прикуриватель на ВАЗ 2114 особенно неприятно. Наличие стандартного набора инструментов не поможет в ремонте этого элемента, поэтому в качестве рекомендации отметим, что можно возить с собой набор предохранителей, проводов или нового прикуривателя в сборе. Сама его конструкция не отличается сложным устройством и ненадежностью, но это не спасает от внезапной поломки.
Причин неисправности может быть несколько:

В конструкции имеется нихромовая спираль, которая со временем перегорает и изнашивается. Ее повреждение приводит к неисправности прикуривателя;
Отсутствие напряжения на стакане устройства для прикуривания. Повреждение плюсового провода или массы не позволит работать прикуривателю.

Ситуация, когда одновременно не работает прикуриватель и магнитола ВАЗ 2114 означает одно – нарушено подключение в электрической цепи. Конструкция расположение контактов проводки в этом модели такова, что к одной электрической цепи могут подключаться сразу несколько электрических приборов. В нашем случае пара в электрической цепи для прикуривателя – магнитола.
Основные причине неполадки в работе следует рассмотреть подробнее.

1. Предохранитель

Поиск причины из-за которых перестал работать прикуриватель следует начинать с проверки контактов предохранителя в монтажном блоке. В зависимости от типа монтажного блока расположение предохранителя, отвечающего за этот элемент – разное. В обоих случаях мощность предохранителей составляет 20 Ампер. На фото ниже отмечено расположение нужного гнезда F7 в блоке нового образца.
Блок старого образца по виду немного другой, но найти нужный разъем легко.
Нужный предохранитель находится в нижнем ряду и обозначем маркировкой F4.

В ранней вариации блока пред F4 может отвечать за работу магнитолы. Отсутствие питания на нее говорит о перегорании элемента. Для быстрого ремонта поломки достаточно иметь несколько предов на 20 Ампер в запасе.

2. Монтажный блок

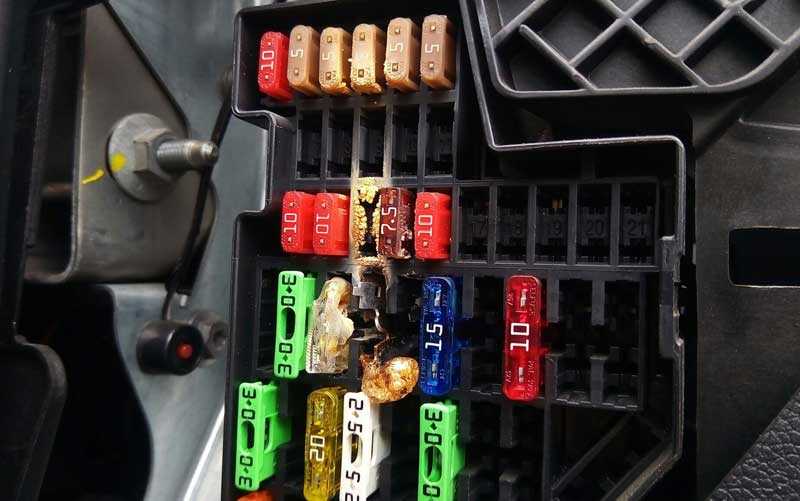

Помимо выгорания предохранителей, причиной неисправности может стать и сам монтажный блок. Несоответствие мощности предохранителя, короткое замыкание или окисление контактов ведет к отсутствию нормального контакта. Не обязательно приобретать новый блок в сборе. Цена его может варьироваться от 4000 до 7000 рублей, поэтому стоит попытаться починить его посадочные места и дорожки самостоятельно.
Если Вы видите оплавленное место посадки предохранителя – тогда причина почему не работает прикуриватель ВАЗ 2114 найдена. Для бюджетного восстановления его функций можно почистить все контакты и перепаять контактные дорожки.

3. Повреждение проводки

Отсутствие питания по проводке от блока до самого прикуривателя выявляется прозвонкой с помощью мультиметра.
Проводка конструкции включает три провода: на массу, на плюс и на лампочку подсветки. Наличие мультиметра позволяет выявить проблему путем подключения щупов проверки к двум проводам питания. Наличие звукового сигнала мультиметра говорит о том, что питание поступает. Также проверьте целостность всех соединений. Масса на прикуриватель подключена постоянно, поэтому провод постоянно «страдает» от подключения устройств в гнездо. Если Вы в поиске причины, из-за которых перестал работать прикуриватель, проверьте все контакты и соединения проводов к корпусу устройства.

4. Перегорание спирали

Спираль на прикуривателе – основной элемент его конструкции. Спираль непосредственно участвует в нагреве и поджигании сигарет.
Проверка его работоспособности проста – подключите к гнезду любой прибор для зарядки телефонов. Если заряд на телефон пошел – неисправен нагревательный элемент. Отдельно спирали не продаются, поэтому придется покупать новый корпус в сборе.

Инструкция по ремонту прикуривателя

Если перестал работать прикуриватель, и вы решились проделать ремонт самостоятельно, в первую очередь его следует демонтировать. Полный порядок работы по ремонту устройства выглядит следующим образом:

Изначально у вас на руках должен быть новый, исправный экземпляр
Снимите минусовую клемму аккумулятора
С помощью плоскогубцев аккуратно извлеките прикуриватель из посадочного гнезда
Поочередно поддевайте устройство за края, без резких движений, дабы не оборвать контакты

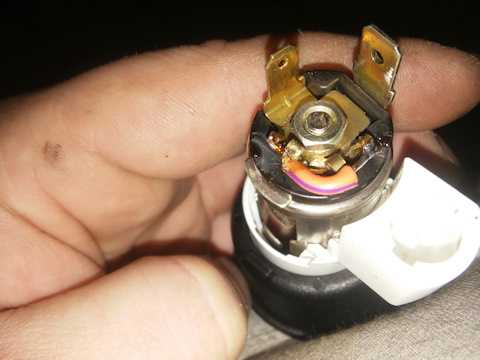

Когда прикуриватель в руках, обратите внимание на его контакты, на нем не должно быть гари
Если обнаружен распаянный провод, спаяйте его
Установите механизм в посадочное гнездо, проделав все действия в обратной последовательности

Еще одна распространенная проблема – ток идет, но спираль не нагревается. В таком случае полной замене подлежит головка. Устанавливать новые, оригинальные запчасти устройства необходимо с их соответствием к конкретной марке автомобиля. Если вышеописанные действия не приносят должного результата – установите новый прикуриватель.

Подводим итоги

Все процессы восстановления работы гнезда прикуривателя выполняются самостоятельно. Только если один из проводов подключения оборудования сгорел, придется обратиться к специалистам с просьбой замены этого провода. Во всех прочих ситуациях достаточно применить собственные силы и быстро устранить проблему с помощью паяльника или банальной замены предохранителя или головки прикуривателя.

Если в вашем автомобиле присутствует нерабочее электрическое оборудование, стоит выяснить причины поломки и устранить их. Это увеличит комфорт эксплуатации транспорта и сделает использование машины безопасным. Случались ли в вашем опыте проблемы с прикуривателем?
