Момент затяжки гбц на ваз 2112 16 клапанов

О некоторых часто встречаемых ошибках

Хоть производители отечественных автомобилей, оснащаемых моторами с разным числом клапанов, и указывают в технической документации все правила затяжки и основные ее нюансы, немало владельцев часто их не соблюдают.

Так, очень распространена следующая ошибка – заливка смазки непосредственно в резьбовые отверстия ГБЦ. Как отмечалось ранее, это неприемлемо. Жидкость, по сути, выполняет роль пробки и не дает ввинтить болты надлежащим образом.

Вторая проблема – перетягивание. Многие считают, что чем сильнее крепежи ГБЦ завернуть, тем будет лучше, но это заблуждение. Такой подход может привести к повреждению самой головки, прокладки и собственно болтов.

Нередко владельцы также используют старые сбитые ключи. Данный инструмент срывает грани шляпок крепежных элементов. После этого их невозможно ни затянуть, ни вывернуть. Иногда вместо рекомендуемых болтов берутся другие, подходящие только по диаметру и типу резьбы. Это также недопустимо. Слишком короткие не могут качественно удерживать головку, а чрезмерно длинные не удастся должным образом затянуть.

И, наконец, главная ошибка – попытка осуществить ремонт лицами без надлежащей подготовки и опыта. Если есть сомнения в способности выполнить демонтаж и установку ГБЦ, то лучше доверить задачу специалистам – их услуги обойдутся дешевле, чем новая деталь.

https://rus-avtomir.ru/remont/bolty-gbc-vaz-2112
https://carfrance.ru/poryadok-i-moment-zatyazhki-gbc-dlya-vaz-2112-s-16-yu-klapanami/
https://autodvig.com/blok-cilindrov/moment-zatyazhki-gbts-vaz-2112-39735/
https://ladaprofi.ru/vaz-2112/pravilnyj-poryadok-zatyazhki-gbts-vaz-2112.html

Калёные болты или болты гбц 2101

Каленые болты гбц для нивы и классики, старый образец Болты гбц нива делятся на две группы. Каленые и пластически деформируемые. Про второй тип, я подробно расскажу во второй части. Сейчас речь о каленых болтах. Каталожный номер детали 2101-1003271. По номеру видно, что родословная этих болтов берет свое начало аж от «копейки», а если более честно, то от фиата. Прочность 10.9, это четко выбито на головке болта. Но для современных требований, это уже маловато. Принципиальное отличие от деформируемых болтов гбц состоит в том, что они НЕ ТЯНУТСЯ. В этом их плюс и минус. Плюс состоит в том, что они многоразовые. Минус, в том, что если прокладка гбц усадочная, то после установки, через небольшой пробег, ее желательно «протянуть». Очень долгое время я сам работал и комплектовал заказы именно этими болтами. Но когда автоТАЗ опять «просел» по качеству обработки гбц и даже с завода пошли опять усадочные прокладки вместо современного «металопакета», перешел на деформируемые болты, которые подходят для обоих вариантов.

Порядок затяжки болтов ГБЦ ВАЗ 2112 16 клапанов

Усилие измеряется в ньютонах на квадратный метр. Стандартная схема затяжки для 16 клапанной головы не требует особых изысков:

в правильной последовательности закрутить все 10 болтов при усилии 20 Н/м;
выждать 2 минуты и довернуть шляпки на 90 градусов;
спустя 3-4 мин. повторить предыдущий пункт.

Более страшный процесс происходит при несоблюдении последовательности. В случае со слабой затяжкой можно повторно пройтись с ключом и все нормализуется. Здесь же возможна деформация самой головки – крутящий момент большой и от неправильного распределения силы узел может повести, что неизбежно вызывает повторную разборку ДВС и шлифование плоскостей. В тяжелых случаях, мотор отправляется на переплавку.

Деталь с названием ГБЦ крепится к блоку цилиндров 10-ю винтами. Их отворачивают торцовым ключом «на 10». Порядок демонтажа ГБЦ представлен на первом фото.

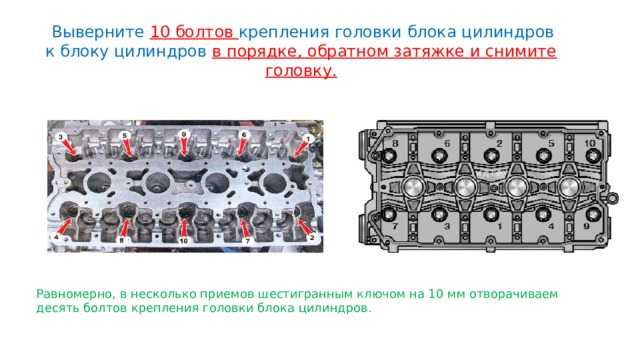

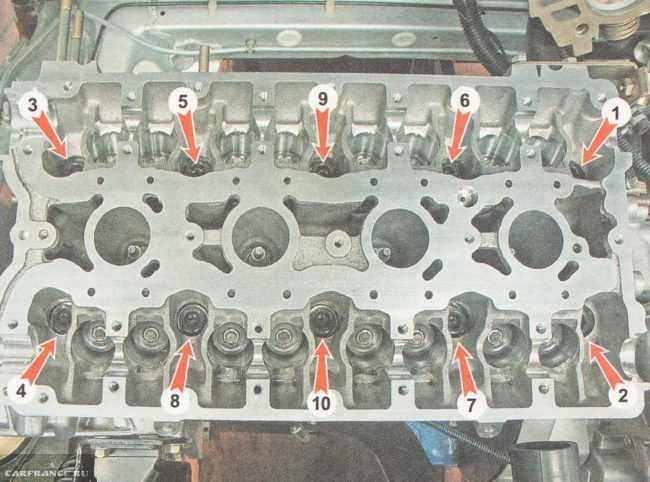

Последовательность отворачивания (1-10)

Стандартная длина винтов – 93 мм. Если винт был вытянут хотя бы до 95 мм, его заменяют новым (требование АвтоВАЗа).

При монтаже используется другая схема (фото 2). Каждый винт смазывают машинным маслом, иначе усилия сведутся «на нет».

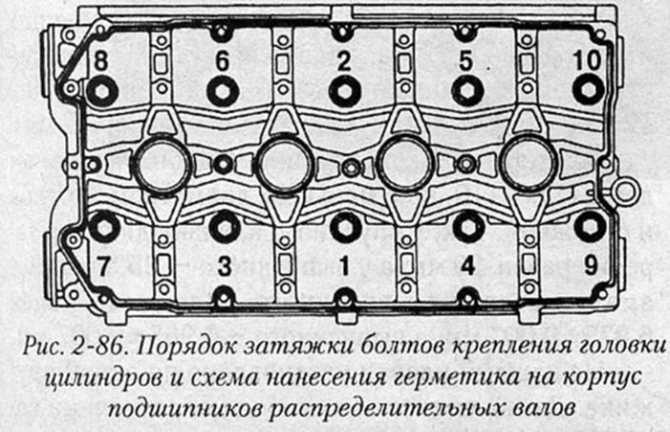

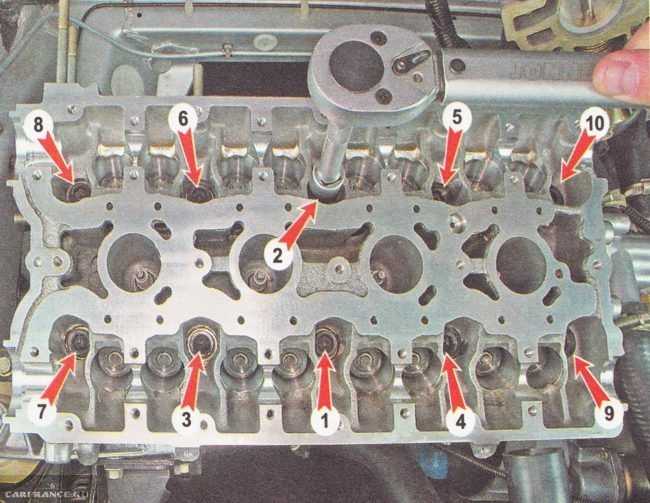

Порядок затяжки головки обозначен на этом фото

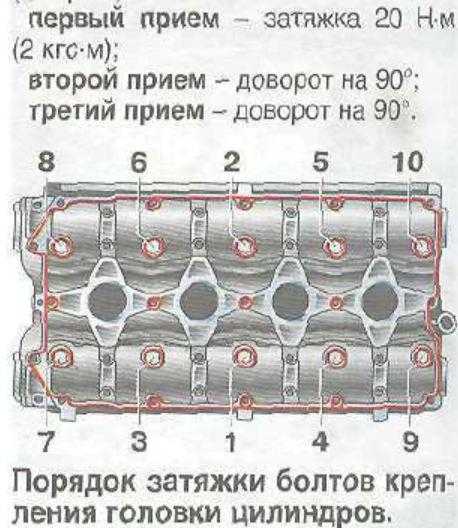

Для ВАЗ-2112 момент затяжки ГБЦ нормирован:

Первый проход – усилие составляет 20 Н*м;
Каждый винт доворачивают на 90 градусов вправо;
Ждут 20 минут, затем винты доворачивают ещё на 90 градусов.

Перед монтажом ГБЦ выполняют действия: очищают резьбовые отверстия, а также все отверстия под втулки (фото 1). Каждую втулку устанавливают на место, и только затем сверху укладывают прокладку.

Всё готово к установке ГБЦ

Металлические детали, прилегающие к прокладке, должны быть обезжирены. Схему затяжки ГБЦ мы рассмотрели, но саму ГБЦ нужно устанавливать правильно:

Размещаем ГБЦ на блоке цилиндров;
Сдвигая деталь в разные стороны, добиваемся, чтобы втулки вошли в углубления.

После «шага 2» винты можно заворачивать.

Что такое капремонт и зачем он нужен

Во время ремонтных работ детали и узлы ДВС доводятся до идеального состояния. После сборки агрегата его состояние и работоспособность должно быть идентичны новому двигателю, только что выпущенному с конвейера. Капиталка необходима, если мотор полностью или частично выработал свой ресурс, появились соответствующие признаки, свидетельствующие об этом. Не обращать внимания на них нельзя. При дальнейшей эксплуатации автомобиля двигатель может полностью выйти из строя и его нельзя будет восстановить. Останется один вариант – приобретение новой детали. Естественно, что приобретение запчастей обходится дороже, чем их починка.

Следить за уровнем масла и регулярно менять его.
Следить за уровнем охлаждающей жидкости, не допуская перегрева машины.
Заливать качественное топливо, рекомендуемое заводом-изготовителем.
Разумно эксплуатировать машину, не допуская перегрузки.
Ограничить до минимума время работы автомобиля на холостых оборотах.
Отказаться от экстремальной езды, требующей повышенных оборотов. Не допускать, чтобы стрелка тахометра заходила в красную зону.

Двигатели

Производители предлагали для модели пять силовых агрегатов в зависимости от модификации:

1,5-литровым8-клапанным двигателем 2111 оборудовали модификацию ВАЗ 21122;
1,5-литровым16-клапанным двигателем 21120 оснащали модификацию ВАЗ 21120;
1,6-литровым8-клапанным двигателем 21114 оборудовали модификацию ВАЗ 21121;
1,6-литровый8-клапанным двигателем 21124 оборудовали модификацию ВАЗ 21124;
1,8-литровый16-клапанный двигатель мощностью 100 л.с. предлагали для модификации ВАЗ 21128.

16-клапанные двигатели не имеют защиты от разрыва ремня ГРМ. Двигатели надёжны в эксплуатации. Средний ресурс работы двигателей до капитального ремонта — 150 000 км пробега.

Салон

Удобная регулировка спинок заднего сиденья — для перевозки больших грузов спинки складываются. В штатном положении кресел объём багажного отсека составляет 334 литра, при сложенных спинках — 425 литров.

Задний спойлер — неудачное решение производителя. Ухудшает обзорность через заднее стекло и гремит на ямах.

Это интересно: Самостоятельная замена ламп ближнего света в фарах Хендай Акцент

Кузов

ВАЗ 2112 обладает наследственной болезнью всех отечественных моделей — коррозией. Наибольшей склонностью к ржавчине обладает нижняя часть дверей и полностью дверь багажного отсека, пороги.

Бороться с коррозией машины можно своими силами. Для этого нужно обработать элементы кузова антикоррозийными средствами. В руководстве по ремонту перечислены рекомендуемые средства для предотвращения или удаления коррозии.

При открытии багажника часто ломается задний катафот.

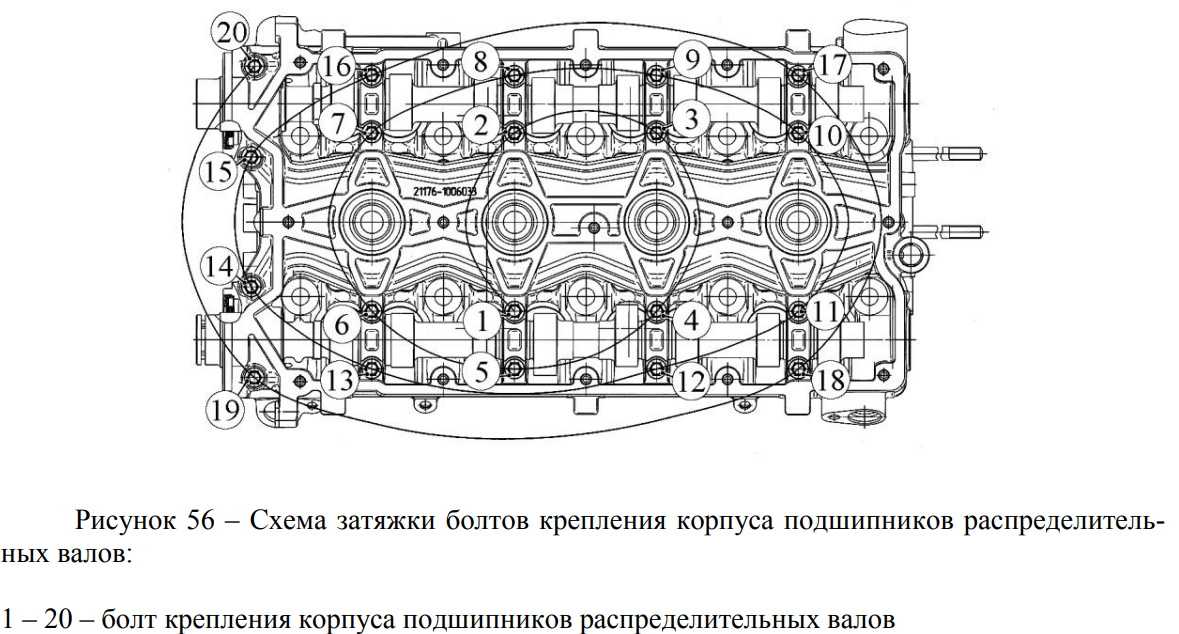

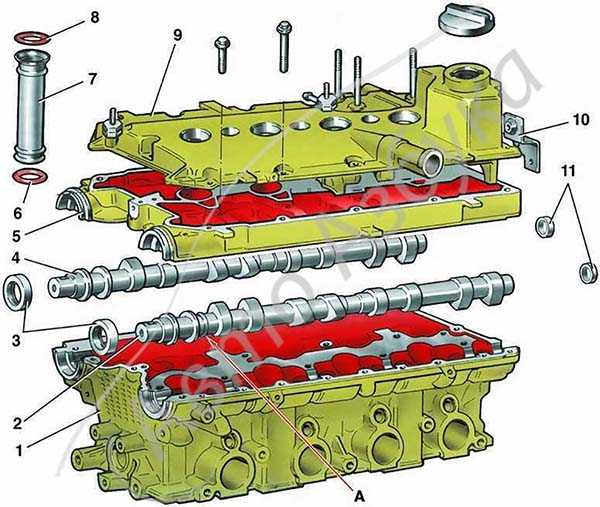

Крышка ГБЦ и порядок затяжки её болтов

Металлическая крышка, устанавливаемая на ГБЦ, не должна пропускать воздух. В точках соприкосновения с другими деталями герметичность должна сохраняться тоже. Поэтому на кромку крышки наносят герметик. Пример показан на фото.

Крышка ГБЦ перед монтажом

Здесь нужно применять материалы: Локтайт-574, АНАКРОЛ и т.д. Винты на крышке закручивают ключом «на 8».

Особенности ремонта головки блока цилиндров лада гранта

Двигатель автомобиля лада Гранта имеет различия с мотором Калины. Головка блока, в сравнении с «калиновской» увеличина по высоте на 1,2 мм. Это связано с изменением камеры сгорания. Установлены облегченные поршня. Ремень ГРМ доработан, работает в диапазоне температур от минус 40 до плюс 40 градусов. Заявленный пробег ремня до 200 тысяч километров.

Основной особенностью ремонта ГБЦ гранты является применение металлокерамических седел. На автомобиле Калина, 2114 и т.д. применены чугунные седла, которые возможно обработать вручную, используя комплект отечественных шарошек.

Обработка металлокерамических седел требует износоустойчивого режущего инструмента. С целью успешной их обработки, головку устанавливают на станок NEWENContour—BB, разработанный специально для оперативной обработки седел и направляющих клапанов с цифровым управлением или вручную инструментом Neway.

Дополнительные услуги по ремонту ВАЗ 2112 :

Диагностика двигателя	Шлифовка коленчатого вала	Регулировка клапанов
Капитальный ремонт двигателя	Расточка блока цилиндров	Ремонт шатунов
Снятие и установка двигателя	Замена гидрокомпенсаторов	Замена масла в двигателе
Замена сальников коленвала	Замена распределительных валов	Промывка двигателя
Ремонт головки блока цилиндра	Замена ремня ГРМ	Замена помпы двигателеля
Замена подушки двигателя	Замена цепи ГРМ	Замена форсунки двигателя
Замена прокладки ГБЦ	Перепрессовка поршней	Замена фильтра двигателя
Замена прокладки клапанной крышки	Гильзовка блока	Замена свечей накаливания
Замена прокладки поддона картера	Замена масляного насоса	Замена двигателя
Замена бензонасоса	Замена маслосъемных колпачков	Замена опоры двигателя

Особенности ремонта головки блока цилиндров лада гранта

Двигатель автомобиля лада Гранта имеет различия с мотором Калины. Головка блока, в сравнении с «калиновской» увеличина по высоте на 1,2 мм. Это связано с изменением камеры сгорания. Установлены облегченные поршня. Ремень ГРМ фирмы «Гейтс» доработан, работает в диапазоне температур от минус 40 до плюс 40 градусов. Заявленный пробег ремня до 200 тысяч километров.

Установка ГБЦ: порядок действий и общие рекомендации

Первое условие правильной и надежной установки ГБЦ – это чистота посадочного места. Тщательно очистите плоскость блока, на которую ставится ГБЦ. Очистка вначале осуществляется острым предметом, а потом специальными автомобильными чистящими средствами, которые помогут убрать остатки тосола, масла.

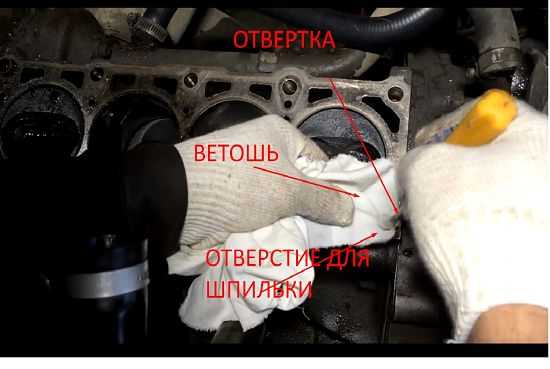

Обратите особое внимание на отверстия, в которые вкручиваются шпильки. В них попадает масло, вода, мусор

И потом, когда ГБЦ притягивается по шпилькам к блоку, они могут сделать микротрещины в блоке цилиндров из-за того, что при вкручивании шпилек образуется избыточное давление. При нагреве мотора через эти микротрещины продавит газы, газы пробьют прокладку между ГБЦ и блоком, и вода из охладительной системы пойдет в масло. Капитальный ремонт двигателя вам обеспечен! И это в лучшем случае. Поэтому рекомендуется тщательно проверить отверстия перед вкручиванием шпилек и обязательно промокнуть их, взяв чистую ветошь и воспользовавшись отверткой, чтобы добраться до самого дна.

Когда место под головку блока цилиндров очищено, приступайте к установке. Монтаж ГБЦ начинается с правильной установки прокладки, которая расположена между ГБЦ и блоком цилиндров.

Отверстия блока должны четко совпасть с отверстиями прокладки, только в этом случае ее установка считается правильной.

И головка блока цилиндров должна быть хорошо очищена от нагара, грязи, масла, тосола. Если есть подозрения, что ГБЦ подверглась перегреву или иному воздействию, которое привело к деформации, то она проверяется на специальном устройстве и потом, если нужно, шлифуется.

При установке ГБЦ на место бывает, что прокладка «съезжает», поэтому следите за ней.

ГБЦ считается установленным на место, когда она «устаканилась» на направляющих, и ей не мешают шланги, провода. После этого начинайте процедуру прикручивания. Чтобы не перепутать болты, их нужно заранее пометить. Внутренние болты измазаны маслом, так что их трудно перепутать с наружными, это и будет своеобразной меткой.

Если у вас нет пневмо- или электроинструмента, прикрутить болты ГБЦ можно старым, добрым коловоротом.

Коловоротом болты только наживляются, но не затягиваются окончательно, для этого существует специальный, динамометрический ключ. Только с его помощью проконтролируете правильный момент затяжки, который рекомендуется производителем.

Первый момент затяжки рекомендуют выставлять на 2 кг. Главное – обязательно придерживайтесь определенного порядка затяжки болтов, попарно от центра к краю. В этом случае головку не перекосит.

Второй момент затяжки не должен превышать 8 кг. Порядок затяжки остается неизменным, от центра к краям, попарно. После того, как болты затянуты на 8 кг, проводим два доворота, оба по 90°. Сначала проходим болты первый раз, проворачивая динамометрический ключ на 90 °, потом второй раз.

После окончательной затяжки головка блока цилиндров считается механически установленной, но еще не рабочей. Чтобы она оказалась рабочей, необходимо подсоединить всю «перифирию», т.е. шланги, патрубки, и прочее. Рекомендуется сразу, чтобы потом к этому не возвращаться, подсоединить провод датчика температуры и выставить метку ГРМ.

После приступаем к установке стаканов клапанов. Перед установкой они обязательно очищаются от грязи и смазываются. Чистые и смазанные стаканы должны легко становиться на место.

Чтобы не перепутать последовательность установки стаканов, извлекая, их располагают в определенном порядке. После установки стаканов обязательно смажьте «постель», на которую потом ляжет распредвал.

Ещё кое-что полезное для Вас:

Смазанный и чистый распредвал ставится на место. Закреплять его можно сразу с сальником. Опытные слесари, для того чтобы упростить процесс выставления меток распредвала, до сих пор используют иногда дедовский метод. Во время установки распредвала первая и третья шейки распредвала должны смотреть на вас.

Затем мы устанавливаем на место крышку распредвала. Смажьте места, где будет лежать распредвал (постель), и не забудьте об одном нюансе. На торцах надо убрать старый герметик, и нанести новый, тогда он будет хорошо держать масло.

Устанавливая вторую часть крышки, процесс повторяем. Теперь наживляем гайки, и не забудьте о шайбах, которые должны быть под каждой гайкой.

Момент затяжки гаек крышки распредвала не должен превышать трех килограмм. Опытные ремонтники со временем могут производить процесс затяжки без динамометрического ключа. Затем ставится жестяная защитная крышка.

Затем надеваем шестеренку распредвала, но перед этим убедитесь, что вы не забыли поставить на распредвал шпонку, которая удерживает шестерню от прокручивания.

Порядок проведения монтажа и демонтажа

Блок цилиндра является основой крепления головки, которая держится на 10 винтах. Отворачивание осуществляется особым торцевым ключом – «десяткой».

На фото продемонстрирован правильный порядок отворачивания:

Верхний правый угловой.
Нижний правый угловой.
Верхний левый угловой.
Нижний левый угловой.
Верхний второй слева.
Верхний второй справа.
Второй нижний справа.
Второй нижний слева.
Верхний посередине.
Нижний посередине.

Соблюдая исключительно такую последовательность можно избежать деформации болтов и резьбы, а также других неприятных моментов.

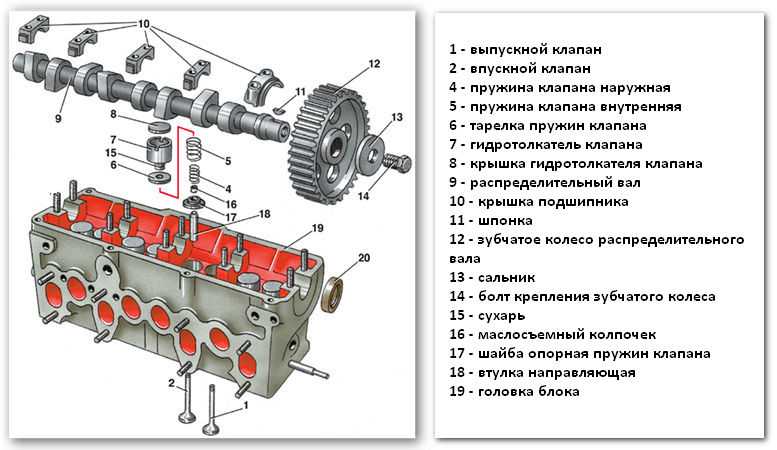

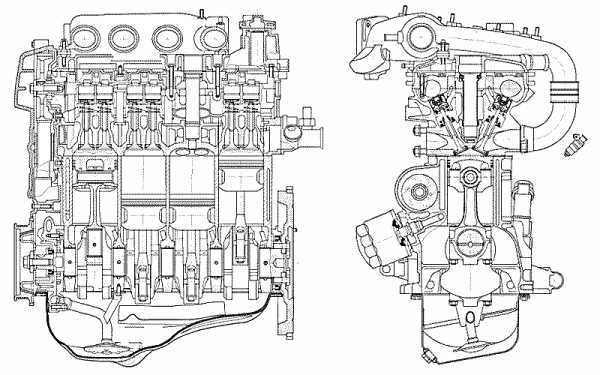

Конструкция узла довольно сложная, хоть на первый взгляд и кажется примитивной.

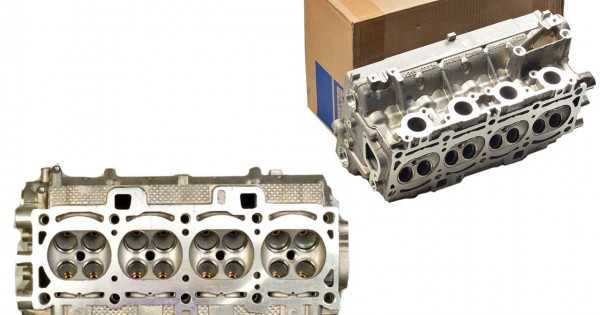

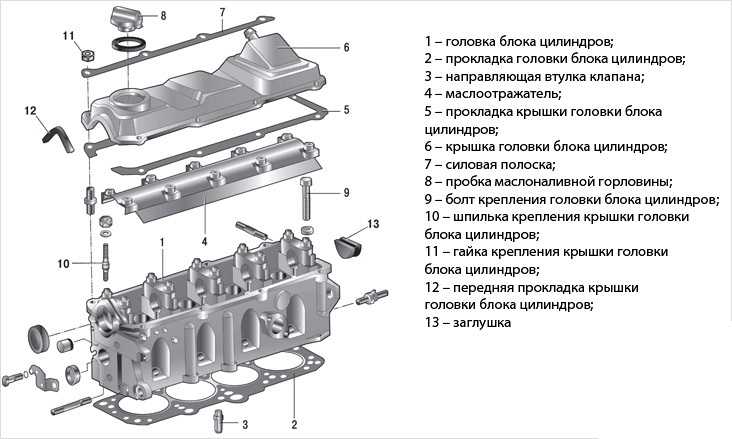

Головка крепится болтами или шпильками к блоку и закрывает сверху цилиндры. Посадочная площадь у верхнего элемента весьма большая, потому правильная последовательность затягивания резьбовых соединений с конкретным усилием очень важна. Раньше на старых моделях авто ставили чугунные элементы данного узла, с которыми было проще работать. Сейчас же преимущественно используют более мягкий, легкий и пластичный алюминий, при работе с которым очень легко повредить какой-то цилиндр. Еще чугун гораздо устойчивее к термоусадке и деформациям, что не позволяет пока полностью от него отказаться.

Стандартный размер винтов в рассматриваемой нами модели – 93 мм. Если хоть один вытягивается даже на пару миллиметров, он тут же подлежит замене.

Последовательность монтажа отличается от вышеуказанного порядка и есть на фото:

Средний нижний.
Верхний нижний.
Нижний второй слева.
Нижний второй справа.
Верхний второй справа.
Верхний второй слева.
Нижний угловой слева.
Верхний угловой слева.
Нижний угловой справа.
Верхний угловой справа.

Нормы момента натяжения:

Усилие на первом этапе – 20 Н*м.
Каждый элемент стоит доворачивать вправо на 90о.
После 20 минут ожидания необходимо доворачивать еще на 90о.

Первоначальное усилие – небольшое. Но с третьего этапа работа становится труднее, потому используется рычаг. Если у вас возникли какие-то сложности с процессом натяжки, просмотрите видеоурок, в котором все подробно показано и объяснено.

Установка ГБЦ под турбину на ДВС мало чем отличается от выше рассмотренного варианта, но в случае возникновения несоответствий или других проблем, лучше обратиться за советом или помощью к квалифицированным специалистам.

Замена прокладки ГБЦ. Снятие установка ГБЦ. ВАЗ 2112 1.5 16v

Порядок и момент затяжки ГБЦ на ВАЗ-2112 с 16-ю клапанами: болты

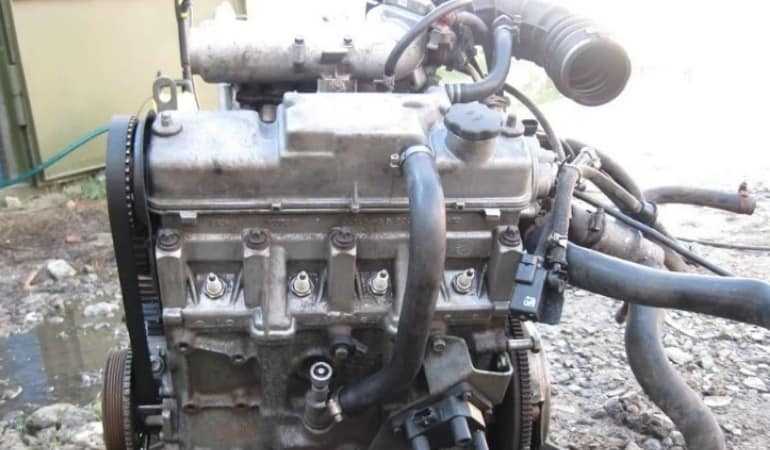

Автомобили ВАЗ семейства 2112 выпускались с двумя 16-клапанниками: 21120 и 21124. У этих двигателей головка блока цилиндров отличается впускными отверстиями. Других отличий, по идее, нет. И поэтому момент затяжки болтов на ГБЦ ВАЗ-2112 будет одинаковым, если говорить о любом 16-клапанном ДВС. Затяжка выполняется в три приёма, хотя в книгах по ремонту приводят другой вариант (он – для 8-клапанников).

Дальше на видео показано, как ГБЦ устанавливают за 5 минут:

Порядок монтажа и демонтажа

Последовательность отворачивания (1-10)

Порядок затяжки головки обозначен на этом фото

Момент затяжки болтов ГБЦ крышки

Для ВАЗ-2112 момент затяжки ГБЦ нормирован:

Первый проход – усилие составляет 20 Н*м;
Каждый винт доворачивают на 90 градусов вправо;
Ждут 20 минут, затем винты доворачивают ещё на 90 градусов.

Сначала усилие – очень небольшое. Но на «шаге 3» справиться с работой будет трудно. Используйте рычаг.

Зачем нужны направляющие втулки

Всё готово к установке ГБЦ

Размещаем ГБЦ на блоке цилиндров;
Сдвигая деталь в разные стороны, добиваемся, чтобы втулки вошли в углубления.

После «шага 2» винты можно заворачивать.

Герметик

Никаких герметизирующих составов при установке прокладки не используют! Солидол, ЦИАТИМ и другие смазки не нужны тем более. Главное – металл надо обезжирить. А прокладка ГБЦ должна быть новой.

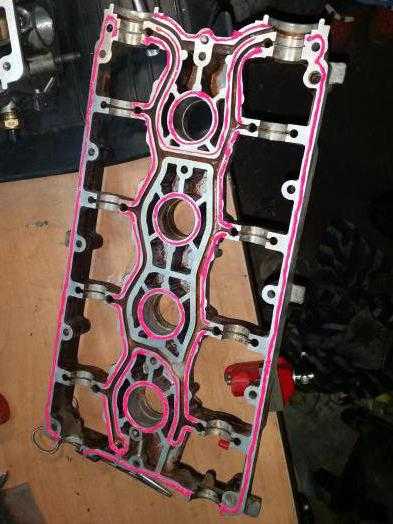

Крышка ГБЦ и порядок затяжки её болтов

Крышка ГБЦ перед монтажом

Здесь нужно применять материалы: Локтайт-574, АНАКРОЛ и т.д. Винты на крышке закручивают ключом «на 8».

Самостоятельный ремонт ГБЦ

Каждый отечественный автолюбитель обладает стандартными авто слесарными навыками и способен провести своими руками ремонт ГБЦ, для этого необходимо внимательно изучить нижеописанные этапы работы, которые условно разделяются на: подготовительный, демонтажный, ремонтный и монтажный.

Подготовительный этап

Начинают с загона автомобиля в помещение со смотровой ямой, отключения питания бортовой электросети (снятие клемм с АКБ), откручивание защиты картера двигателя и слива из него масла и охлаждающей жидкости, что делается в заранее подготовленные емкости через специальные технические пробки в картере. Данные работы стоит проводить исключительно на остывшем моторе, это позволит не получить ожог рук от нагретых (обычно до 60-80ºС) жидкостей.

Демонтаж

Начинается со снятия всего навесного оборудования ГБЦ (впускной и выпускной коллектора, патрубки радиатора охлаждения, воздуховод воздушного фильтра, высоковольтных проводов и свечей зажигания), защитный кожух ремня ГРМ, в результате чего открывается доступ до крепежа клапанной крышки. Откручиваем натяжной ролик ремней генератора и системы ГРМ, снимаем их, далее приступаем к демонтажу крепления крышки клапанов, выкручиваем их, получая свободный доступ к болтам ГБЦ. Выкручиваем их, после чего головку блока цилиндров можно снимать с картера движка.

Ремонт

Разбирается снятая с мотора и поставленная на верстак ГБЦ. Откручивается крепеж распредвалов и они аккуратно вынимаются, далее достаются из посадочных мест гидрокомпенсаторы и с помощью винтового рассухаривателя, демонтируются стопорные кольца клапанов (сухарики), после чего они вытаскиваются со своих рабочих мест. Проведя разборку головки блока цилиндров, тщательно очищаем ее от технических загрязнений. Каждый новый клапан необходимо притереть к своим рабочим поверхностям, делается это с помощью дрели и специальной шлифовочной пасты.

Закончив со шлифовкой, рабочая поверхность тщательно протирается ветощью. На ГБЦ устанавливаются все новые детали. Обратно собирается механизм ГРМ (клапанные толкатели, гидрокомпенсаторы, распредвалы и их передние сальники) и головка блока цилиндров готова к монтажу на двигатель.

Монтаж

Начинают с отчистки поверхности картера мотора от остатков прокладки и следов утечек технических жидкостей, далее устанавливается новая прокладка ГБЦ на посадочное место и аккуратно надевается на специальные направляющие собранная головка, после чего по специальной схеме ее крепежные болты затягиваются динамометрическим ключом до требуемых усилий.

Следующим шагом монтируются ремни ГРМ и генератора, прикручивается на свои места все навесное оборудование, в мотор заливается новое масло и антифриз, двигатель запускается и внимательно контролируется на отсутствие протечек жидкостей и посторонних шумов. Также смотрите видео замены клапанов на ВАЗ 2112 (16-клапанник):

Другие отличия

Движки отличаются также конструктивным исполнением «вдоха». 120-й впуск состоит из двух алюминиевых деталей: коллектора («рога») и ресивера, соединенных между собой резиновыми гофрами. Агрегат 21124 «украшает» впускная система, выполненная из пластика и состоящая из единой детали.

По-разному устроена система зажигания. ВАЗ 2112 оснащен модулем распределителя зажигания, а на 21124 для каждого цилиндра установлены индивидуальные катушки. В связи с различиями систем впуска и зажигания отличаются между собой и клапанные крышки.

1,6-литровый агрегат имеет еще некоторые отличия от собрата: регулятор давления перенесен с топливной рампы в насос, катализатор расположен непосредственно у ГБЦ, имеется 2 датчика кислорода (Евро-3) вместо одного (Евро-2) у 1,5 литрового. Раздельная конструкция кожуха ГРМ упрощает замену зубчатого ремня.

Часто спрашивают: где находится заводской номер двигателя на ВАЗ 2112? И действительно, номер, расположенный под воздушным фильтром, обнаружить довольно трудно. Находится он на заднем торце БЦ, под корпусом термостата. Чтобы найти нужные цифры, требуется освободить крепление воздушного фильтра и несколько отклонить его в сторону.

Основные этапы проведения капремонта мотора ВАЗ 2110

Процесс восстановления рабочих характеристик силовой установки проходит в несколько этапов:

Демонтаж ДВС, полная разборка, промывка деталей.
Осмотр трущихся поверхностей и плоскостей примыкания, выявление повреждений.
Контроль геометрии коленчатого и распределительных валов.
Определение заменяемых деталей.
Обработка шеек коленвала, цилиндров, нанесение покрытий.
Устранение геометрических дефектов валов.
Восстановительный ремонт ГБЦ.
Комплектование новыми вкладышами, поршневыми кольцами, прокладками, сальниками.
Сборка и возвращение двигателя на автомобиль.
Замена фильтров, подключение всех систем.
Обкатка и окончательная регулировка.

Необходимость проведения дополнительных работ может выясняться в процессе ремонта. Так иногда может возникать потребность в ремонте топливного или масляного насоса, очистке карбюратора, а в случае инжекторного исполнения ремонт системы впрыска.

Гидравлические толкатели

Приводятся в движение клапаны при помощи кулачков на распределительных валах и гидротолкателями. Эти элементы находятся внутри направляющих отверстий. При помощи гидротолкателей получается автоматически устранить зазоры в механизме клапанов. Поэтому при эксплуатации автомобиля не требуется проводить настройку тепловых зазоров клапанов.

Чтобы гидротолкатели работали в нормальном режиме, из системы смазки поступает к ним масло. Оно подается по специальным каналам в блоке ДВС и ГБЦ. Масло проходит по этим каналам и для смазки шеек на распределительных валах. В канале имеется клапан, с помощью которого масло не сливается сверху после того, как двигатель глушится. Это позволяет поддерживать работу системы в нормальном режиме до полной остановки.

Возможные неисправности

Моторный агрегат 12-го семейства при правильном уходе работает безотказно, ведь базовая конструкция создавалась в сотрудничестве с немецкой компанией Porsche, являющейся авторитетом в области двигателестроения. Единственным «косяком» является использование ременной зубчатой передачи. Д

ело даже не в ней, а в том, что вазовцы упорно не хотят учитывать российские реалии. Применение зубчатого ремня требует качественных запчастей, о чем у нас, к сожалению, приходится только мечтать. Да и регламентированное обслуживание не все проводят, полагаясь на известный русский «авось».

Установка гбц ваз 2112 -16 клапанов

Канал Авто_Ремонт поможет для вас убрать неисправности автомобиля своими руками

При подмене распределительных валов на тюнячие, с большей фазой и подъемом все эти правила не действуют. При их установке нужно управляться советами производилей по установке таких валов. Там обычно указаны градусы до ВМТ, после ВМТ и все такое. Гбц 16 клапанов ремонт двигателя ваз 21124 ч.1. Об этом в последующий раз.

Сейчас перейдем к описанию процесса выставления меток:

Схема выставления меток шкивоф распределительных валов и коленчатого вала. Замена прокладки гбц ваз-2112 16 клапанов: фото, видео. Совмещаем точки A, B, C, D, E, F.

Совмещаем метки на распредвалах и метки на пластиковом кожухе ремня ГРМ. Они ярко выражены, так что не перепутаете.

Для контроля положения коленвала, вынимаем резиновую заглушку на коробке, находится практически под термостатом. Там вы увидите маховик. Если вы меняете ремень на новый и заблаговременно выставили шкивы распредвалов по меткам, то заглянув через отверстие вы увидите насечку на маховике и метку (прорезь) на железном кожухе.

Если вы заблаговременно ничего не кооперировали, то нужно поворачивая маховик отыскать эту насечку (помните о том, что я писал ранее, на моторах где есть возможность встречи поршней и клапанов крутите все очень аккуратненько). И здесь начинается самое увлекательное. Лично у меня, на моей 2108 насечка была так не понятная, что я сходу и не сообразил, она ли это. Маховик местами побит и таких насечек было штуки 3, но одна прям глубочайшая, хоть и кривая. Давненько к нам не приезжало интересных авто и вот наконец свершилось. Встречайте renault megane ii с двигателем 1,6 16 клапанов замена ремня грм на 145 000 км. Если вы сомневаетесь, что это она, тогда выставляем ту которая больше похожа и перебегаем к шкиву распределительного вала.

Смотрим совмещены ли метки на шкиве коленвала и на маслонасосе (на маслонасосе метка может быть прорезью, а может быть просто вертикальным ребром, в том же месте, где нарисована метка на рисунке). Я думаю не ошибетесь.

В общем, при выставлении меток на коленчатом вале, нужно достигнуть схождения меток на шкиве и маслонасосе, а так же на маховике и железном кожухе. Замена клапанов лада приора 16 клапанов. Замена прокладки крышки клапанов на ford fusion. После конечной установки метки на маховике, закрепите его. Как снять гбц на ваз 2109. Замена замена прокладки кпп лада калина своими руками;. Лично я вставляю отвертку в отверстие коробки таким макаром чтоб маховик стал недвижным. После чего устанавливайте ремень, ролики, натягиваем все это дело и заводим.

Для примера, отличие тюнячих валов с огромным подъемом и широкими фазами от стокового вала

Спасибо за внимание. Есть вопросы прошу в комменты

Момент затяжки гбц на ваз 2112 16 клапанов

О некоторых часто встречаемых ошибках

Калёные болты или болты гбц 2101

Порядок затяжки болтов ГБЦ ВАЗ 2112 16 клапанов

Что такое капремонт и зачем он нужен

Двигатели

Салон

Кузов

Крышка ГБЦ и порядок затяжки её болтов

Рекомендуемый момент затяжки винтов

Особенности ремонта головки блока цилиндров лада гранта

Дополнительные услуги по ремонту ВАЗ 2112 :

Особенности ремонта головки блока цилиндров лада гранта

Установка ГБЦ: порядок действий и общие рекомендации

Порядок проведения монтажа и демонтажа

Порядок и момент затяжки ГБЦ на ВАЗ-2112 с 16-ю клапанами: болты

Порядок монтажа и демонтажа

Момент затяжки болтов ГБЦ крышки

Зачем нужны направляющие втулки

Герметик

Крышка ГБЦ и порядок затяжки её болтов

Рекомендуемый момент затяжки винтов

Самостоятельный ремонт ГБЦ

Подготовительный этап

Демонтаж

Ремонт

Монтаж

Другие отличия

Основные этапы проведения капремонта мотора ВАЗ 2110

Гидравлические толкатели

Возможные неисправности

Установка гбц ваз 2112 -16 клапанов
