Камаз 65115

КАМАЗ 6540 8х4, 18,5т., с/с

Достоинства

По мнению водителей, при движении по трассе, эта модель является наиболее мягкой. Хотя главными преимуществами называют сниженную нагрузку на ось (не более 8 т.) и высокую грузоподъемность. Ремонт не сложный, все отечественные запчасти унифицированы. Пара топливных баков позволяет гонять самосвал в дальние рейсы. Надежно работает печка. Опционально можно заказать кабину со спальником и эргономичным креслом, сферическими зеркалами и тахометром. А еще – с аэрографией.

Недостатки

Низкая маневренность является причиной того, что на тесных погрузочных площадках или в карьерах «6540», с его большим радиусом поворота, оказывается довольно неуклюжим. Грузоподъемность, вроде бы, значительная, однако такая же, как у «6520». А цены разные. Реальный расход топлива почти на 10 л. превышает заявленный. Кроме того, у машины ненадежное сцепление (не смотря на то, что импортное!).

КАМАЗ 5308 – среднетоннажный бортовой тягач, оснащенный бортовой платформой. Грузовик предназначен для грузоперевозок междугородного и пригородного сообщения по любым видам дорог. Для перевозок крупных партий товаров и грузов КАМАЗ 5308 бортовой может эксплуатироваться с прицепом общим весом 14 т.

Виды грузовых автомобилей

В состав оригинальной серии автомашин Камского автозавода входит десять автомобилей. Эти грузовики КамАЗ различаются с точки зрения внешнего вида, технических параметров, дополнительного оснащения и базовой функциональности. И все без исключения пользуются огромным спросом.

Модельный ряд автомобилей КамАЗ включает в себя следующие разновидности грузового транспорта:

Разновидности Особенности
Бортовые автомашины, являющиеся одной из наиболее востребованных категорий. Эти грузовые автомобили КамАЗ широко применяются в самых различных отраслях, включая строительство, сферу торговли, вооруженные силы, спасательные службы, сельскохозяйственную отрасль и многие другие. Отличаясь достаточно низким расходом топлива, бортовые грузовики марки КамАЗ способны развивать приличную скорость и успешно выполнять перевозки грузов на дальние расстояния, включая сложные дорожные условия.
Седельные тягачи — грузовики, предназначенные для транспортировки грузов на большие дистанции. Инженеры Камского автозавода приложили массу усилий, чтобы обеспечить конкурентоспособность седельных тягачей данной марки как на территории бывшего СССР, так и мировом рынке грузового транспорта, сохранив при этом достаточно низкую стоимость транспорта. Современные автопоезда на шасси КамАЗ оснащаются системами АБС, пневматической подвеской, комплектом обтекателей и прочими элементами, обеспечивающими эффективность управления и удобство для водителя и пассажиров.
Самосвалы, относящиеся к специальной автотехнике. Такой автомобиль КамАЗ можно увидеть на любой строительной площадке, сельскохозяйственных угодьях, предприятиях горнодобывающей и многих других отраслей промышленности.

Существуют различные виды самосвальных автомобилей КамАЗ, например, с бункерным опрокидывающимся кузовом или с функцией принудительной выгрузки. При этом классификация самосвальных автомобилей может определять их конкретное назначение. Машины грузоподъемностью более 10 тонн чаще применяются при транспортировке сыпучих грузов, с двух- и трехсторонней выгрузкой — в сельскохозяйственной отрасли.

Улучшенная трансмиссия

Известно: если поставить на автомобиль мотор удвоенной мощности, то вдвое быстрее машина не поедет. Хотя бы потому, что при двойном увеличении мощности маршевого двигателя выйдут из строя все остальные агрегаты: сцепление, трансмиссия, мосты, подвеска и колеса. В автомобиле все должно быть гармонично, точно рассчитано и адекватно соответствовать одно другому. Инженеры ясно это понимали, увеличивая мощность главного двигателя автомобиля «КАМАЗ»

Они уделили специальное внимание подбору смежных агрегатов, адекватных повышенной мощности мотора Cummins

Прежде всего это касается коробки перемены передач (КПП). На грузовиках, самосвалах и тягачах «РИАТ-КАМАЗ» используются КПП, сделанные в Германии компанией ZF Friedrichshafen AG – одним из самых авторитетных европейских производителей автомобильных трансмиссий. После того как в мае текущего года индустриальный гигант ZF, основанный больше 100 лет назад Фердинандом фон Цеппелином, приобрел крупную производственную компанию Wabco Holdings Inc., суммарный годовой объем продаж группы ZF достиг 40 млрд евро. На производственных предприятиях этого авторитетного производителя работает более 160 000 человек.

«РИАТ» использует две модели из всей производственной линейки коробок ZF:

  • девятиступенчатую ZF 9S;
  • шестнадцатиступенчатую ZF 16S.

Девятиступенчатая модель ZF 9S используется на среднетоннажных автомобилях семейства 43118, 44108, 65115. Коробка передач ZF-9S Ecomid состоит из четырехступенчатой части с понижающей передачей и задним ходом, с промежуточным валом. Число передач удваивается благодаря использованию установленного сзади демультипликатора планетарного типа. Вместе с понижающей передачей таким образом получаются 9 передач для движения передним ходом и одна передача заднего хода. Передачи 1–4 относятся к низшему, передачи 5–8 к высшему диапазону демультипликатора. Передаточные числа коробки находятся в диапазоне от 9,48 до 0,75 (понижающая передача); задняя передача – 8,97. Максимальный крутящий момент на входе КПП — 1300 Нм. Вес агрегата – 190 кг.

Механическая шестнадцатиступенчатая коробка ZF 16S, состоит из основного четырехступенчатого редуктора, переднего двухступенчатого делителя передач и демультипликатора, расположенного сзади основной КП. Все передачи переднего хода в основном редукторе включаются синхронизаторами, задняя передача – зубчатой муфтой. Демультипликатор – планетарный, автоматически переключается с помощью пневматического клапана муфтовым синхронизатором при перемещении рычага в нейтрали от положения 3–4 передач к 5–6 и наоборот. ZF 16S обеспечивает 16 вариантов передаточного числа. Эта коробка предназначена для работы в более тяжелых дорожных условиях, чем девятискоростная, она справляется даже с жестким бездорожьем. Передаточные числа этой коробки изменяются в диапазоне от 16,41 до 1,00. Это обеспечивает плавное трогание с места на скорости в 2,7 раза меньшей, чем при использовании стандартной «КАМАЗовской» коробки.

Такая гибкость позволяет эксплуатировать маршевый двигатель при близких к оптимальному значению скоростях вращения коленвала, что дает возможность, например, преодолевать труднопроходимые участки, не применяя предварительного разгона. Даже при необходимости экстремальной езды на машине с дизелем Cummins и коробкой ZF 16S не надо газовать на горящем сцеплении. Такая езда обеспечивает дополнительное уменьшение расхода топлива и еще больше повышает экономические показатели автомобиля «РИАТ-КАМАЗ». Крутящий момент на входе этой коробки может составлять до 1850 Нм. Вес коробки – 289 кг.

У автомобилей «РИАТ» с коробками ZF тросовый механизм передачи усилия от рычага переключения передач на исполнительные механизмы переключения (вместо привычных кулис), что способствует снижению шума от двигателя (гнездо выхода рычага закрыто кожухом), облегчает переключение передач и делает возможной установку рычага со смещением от штатного места, повышая эргономичность и позволяя установить дополнительные элементы управления.

Модификации самосвала

За годы выпуска модели производилось около десяти её серийных модификаций, которые различаются моделью и мощностью двигателя, показателями грузоподъёмности, трансмиссией и некоторыми другими параметрами.

Список основных серийных модификаций КамАЗ-65115 таков:

  • КамАЗ-65115-015 – самосвал грузоподъёмностью 12 тонн, оснащённый дизельным двигателем КамАЗ-140.11-24О мощностью 240 лошадиных сил, соответствующим экологическим нормам стандарта Евро-1 и отечественной коробкой передач 152-й модели.
  • КамАЗ-65115-023 – грузоподъёмность 15 тонн, мощность мотора – 300 л.с., коробка передач – иностранная ZF-9.
  • КамАЗ-65115-030 – имеет грузоподъёмность – 13,8 тонн, мощность двигателя 260 лошадиных сил, коробка переключения передач – модели ZF-9.
  • КамАЗ-65115-1031-62 – самосвал с грузоподъемностью в 14,75 тонн, мощностью мотора – 280 лошадиных сил и коробкой передач ZF-9.
  • КамАЗ-65115-62 – самосвал с объёмом кузова 10,3 кубических метров и штатной грузоподъёмностью 14,5 тонн. Данный вариант оснащается дизельным мотором КамАЗ-740.62-28О, соответствующим экологическим стандартам Евро-3, а также 10-тиступенчатой отечественной механической коробкой переключения передач – обычной отечественной, КамАЗовского производства;
  • КамАЗ-65115-N3 – самосвал с грузоподъёмностью 15 тонн. Силовой агрегат данной модификации – это Cummins-6 ISBe, имеющий мощность 300 лошадиных сил, девятиступенчатой КПП ZF-9, и кузовом объёмом в 10 кубометров. В отличие от всех остальных версий, в этой предусмотрена возможность разгрузка кузова на три стороны (задняя + боковая).
  • КамАЗ-65115-D3 – самосвал с грузоподъёмностью 14,5 т. Он укомплектован двигателем КамАЗ-740.51-26О и кузовом объёмом 11 кубических метров. Данный вариант грузовика применяется для перевозки не только сыпучих грузов, но и жидких строительных бетонных растворов.
  • КамАЗ-65115-A4 – самосвал грузоподъёмностью 15 тонн, который укомплектован дизелем Cummins-ISB6,7 мощностью 300 лошадиных сил, соответствующим стандарту экологической безопасности Евро-4. В составе трансмиссии данного варианта самосвала применена девятиступенчатая механическая коробка переключения передач ZF 9S1310.
  • КамАЗ-65115-30 – самосвал грузоподъёмностью 15 тонн, с кузовом объемом 10,5 кубометров. Данный вариант оснащается дизельным двигателем КамАЗ-820.60-260 мощностью 260 лошадиных сил, который работает на сжиженном газе. В конструкции применена коробка переключения передач 154-й модели, а также баллоны с сжиженным газом общим объёмом в 208 кубических метров.

Кроме строительных самосвалов, немалое распространение получили такие специальные машины на базе того же шасси, как

  • КамАЗ-65115 Ал-50 – пожарный автомобиль с выжвижной лестницей, используемой для тушения возгораний и эвакуации людей с высот до пятидесяти метров.
  • КамАЗ-65115 «Сельхозник» – самосвал-зерновоз, на который устанавливаются кузова объёмом от 9 до 12 куб.м., с трёхсторонней разгрузкой. Оснащается силовым агрегатом КамАЗ-740.30-26О, который отвечает классу экологичности Евро-2.
  • КамАЗ-65115 КДМ-316 – комплексная дорожная машина, предназначение которой – очистка и мойка дорожных покрытий, их ямочный ремонт. Оборудуется баком для воды ёмкостью 820 литров и баком для эмульсии ёмкостью 1100 литров. А также двухсекционным бункером для щебня.

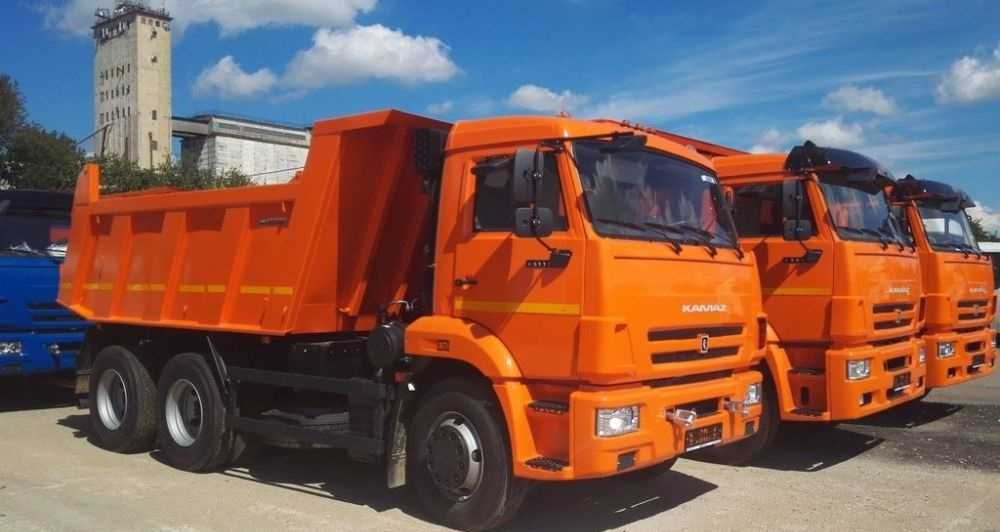

Устройство

КамАЗ 65115 получил стандартную для своего класса компоновку со следующими основными элементами:

  • крепкой стальной рамой;
  • усиленными металлическими бамперами;
  • вместительным кузовом;
  • спаренным колесным шасси;
  • двигателем под кабиной.

Модель имела три оси. Две из них были ведущими с двухскатной ошиновкой. Основным считался средний мост, поскольку главный крутящий момент передавался на его редуктор. Главные агрегаты монтировались на несущую раму, выполненную из металла путем сваривания и литья. Спереди над двигателем находилась кабина, за счет хорошей шумоизоляции и продуманной конструкции повышать голос внутри не требовалось. Доступ к силовой установке осуществлялся через опрокидывание кабины.

На последних версиях грузовиков использовались лонжероны с высотой профиля 280 мм. Для модели КамАЗ 65115 предусматривалось усиление рамы прочной стальной накладкой с внешней области лонжерона. Удлиненная в сравнении с модификацией КамАЗ 5511 база обеспечивала более равномерное распределение массы по кузову. Шины с размером 11.00 R20 позволяли комфортно перемещаться по дорогам с плохой проходимостью. При этом «замывание» мостов было исключено.

Автомобиль в базовой версии оснащался металлическим кузовом с гидравлическим подъемным механизмом. В задней его части располагался открывающийся борт с возможностью блокировки посредством специальных рычагов. Это предохраняло от самопроизвольного открывания в процессе движения.

Подвеска автомобиля – зависимая на листовых рессорах. Для многих она кажется немного жесткой, но по уровню качества и надежности узел превосходит большинство аналогов. Кроме того, пневматические элементы, применяемые в конструкции водительского кресла, минимизируют вибрацию.

Основными элементами тормозной системы являются тормозные барабаны с шириной 140 мм и диаметром 400 мм. За счет пневматического привода достигается быстрая остановка транспорта.

Трансмиссии производства КамАЗ всегда отличалась высоким качеством. Модернизация коробок передач их свойства только улучшила. В настоящее время в автомобиле используется 9-ступенчатая КП собственного производства. С начала 2000-х годов грузовик также комплектуется 16-ступенчатой трансмиссией немецкого бренда Zahnrad Fabrik и 9-скоростной коробкой передач совместного производства ZF и КамАЗ. Причем иностранные варианты постепенно вытесняют отечественную трансмиссию.

Кабина КамАЗ 65115 считается одной из лучших в линейке. Данному автомобилю не нужны 2-метровый потолок или ровный пол. Здесь полностью реализован принцип большой функциональности и доступности, который хорошо зарекомендовал себя у отечественных потребителей. Катофорезное грунтование обеспечивает надежную защиту от коррозии. Кабин со спальным местом в линейке модификаций КамАЗ 65115 не значится. По этому параметру модель проигрывает китайским и европейским конкурентам. У последних версий грузовика наиболее примечательной является пластмассовая приборная панель, которая сохранила прежнюю комбинацию приборов. В салоне также появился и небольшой дисплей. А вот низкорасположенный бампер из пластика и ступеньки нравятся далеко не всем, поскольку прежний стальной бампер представляется куда более надежным. Определенные нарекания вызывают и фары.

КамАЗ 65115 комплектуется креслами разных производителей. Наиболее удачный и дорогой вариант – сиденья от Grammer, используемые европейскими брендами. Помимо большого перечня настроек, они оборудованы пневмоподвеской, делающей езду более комфортной. Рулевая колонка может перемещаться, но процесс происходит с большим усилием.

Достоинства автомобиля КамАЗ 65115:

  • доступность техосмотра, сервиса и ремонта благодаря большому количеству центров обслуживания по стране;
  • оптимальное сочетание качества и цены;
  • большой выбор разноплановых модификаций;
  • приемлемая стоимость владения и эксплуатации;
  • хорошее информационное обеспечение;
  • большой выбор доступных и качественных запчастей.

Технические и эксплуатационные характеристики КамАЗ-65115

Габариты и грузоподъемность

  • Длина автомобиля: 6 690 миллиметров;
  • Ширина: 2 500 мм;
  • Высота: 2 995;
  • Внешний радиус габаритного поворота: 9 метров;
  • Объем платформы: 10,5 метров куб;
  • Вес снаряженного грузовика: 10 050 килограмм;
  • Грузоподъемность КамАЗ-65115: 15 тонн;
  • Предельная скорость автомобиля: 80 км/час;
  • Угол преодолеваемого подъема: до 25%.

Силовой агрегат и расход топлива самосвала КамАЗ-65115

Первые автомобили этой серии комплектовались отечественным восьмицилиндровым дизельным мотором КамАЗ -140.11-240. Двигатель не отличался высокой экологичностью (Евро 1), но благодаря своим настройкам и наличию системы турбонаддува развивал мощность до 240 л/с. После рестайлинга КамАЗ-65115 получил новые силовые установки.

Камаз-740.62-280 – восьмицилиндровый, 280-ти сильный отечественный турбодизель, устанавливается на самосвалах, начиная с 2008 года. Силовой агрегат, подобно другим камазовским турбодизелям имеет V-образное расположение цилиндров, при рабочем объеме в 11,76 литра и диаметре цилиндров в 120 миллиметров. По экологическим нормам этот мотор отвечает требованиям стандарта Евро 3.

Камаз-740.65-240 – силовой агрегат имеет схожие характеристики с предыдущим мотором. Это восьмицилиндровый V-образный дизель с турбонаддувом, функцией промежуточного охлаждения воздуха и номинальной мощностью в 240 лошадиных сил, при 1 900 оборотах/минуту. После введения на территории России экологической классификации, мотор получил сертификат на соответствие нормам Евро 3.

Cummins 6ISBe 285 (Евро 3) – лицензионный силовой агрегат, с недавнего времени производится на Камском автозаводе. Конструктивно – это рядный шестицилиндровый турбодизель с технологией промежуточного охлаждения воздуха. Рабочий объем мотора равен 6,7 литрам, номинальная мощность 282 л/с, при частоте вращения коленчатого вала 2 500 об/мин. Все двигатели оборудованы кожухотрубными теплообменниками, которые значительно увеличивают моторесурс силового агрегата.

КамАЗ-65115 славится своей экономичностью, средний расход топлива этого автомобиля не превышает 35 литров на 100 км пути. При этом грузовик может комплектоваться топливными баками, емкостью 210, 350 или 500 литров. Также следует упомянуть, что в свое время производились автомобили, оснащенные газобаллонным оборудованием. Такие модификации КамАЗ-65115 комплектовались 13 баллонами по 80 литров, закрепленными на раме платформы.

Трансмиссия, тормоза и электропитание КамАЗ-65115

Дебютные модификации КамАЗ-65115 комплектовались отечественной десятиступенчатой механической коробкой включения передач. В настоящее время на самосвал устанавливается 9-ступенчатая «механика» Zahnrad Fabrik и 16-ступенчатая механическая КПП этого же производителя. Взаимодействие силового агрегата и коробки передач осуществляется диафрагменным однодисковым сухим сцеплением с гидравлическим приводом и пневмоусилителем (ПГУ).

Модель оборудована тормозной системой барабанного типа, диаметр барабана равен 400 миллиметрам, ширина тормозных колодок – 140 миллиметром. Кроме основных, на автомобиле установлены вспомогательные, резервные и стояночные тормоза, работающие от энергоаккумуляторов. Последние модификации КамАЗ-65115 оснащены антиблокировочной системой АВС, которая обеспечивает максимальную безопасность машины, при движении на дорогах.

Передняя подвеска автомобиля реализована на рессорной основе с применением гидравлических амортизаторов. Задняя подвеска усилена дополнительными рессорами, также она оборудована балансиром, основу которого составляет ось, закрепленная на раме при помощи кронштейнов.

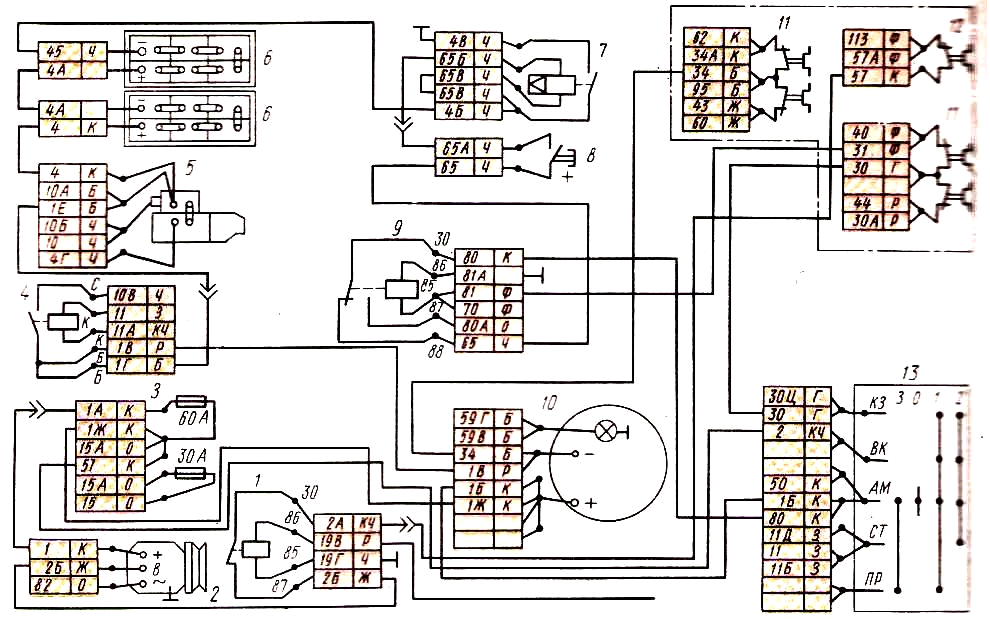

Электронные системы и электросхемы КамАЗ-65115 питаются от двух аккумуляторных батарей по 190 А/часов, также автомобиль оборудован регулятором напряжения и двухкилловатным 28-вольтовым генератором.

Ознакомиться с принципиальной электосхемой автомобиля КамАЗ-65115 можно здесь:

Шасси

Колеса модели КамАЗ-65115, технические характеристики которого действительно впечатляют, отлично приспособлены для езды по всем странам СНГ. Здесь достаточно много плохих дорог, которые легко преодолевает эта машина за счет высокого уровня размера шин. Что же отличает современный самосвал данной компании от еще советских образцов? Он работает настолько тихо, что не придется громко говорить в кабине, также мосты не завывают.

Подвеска не настолько мягкая, как в легковых автомобилях, но это вполне объясняется предназначением грузовика. Имеется пневматическая модель, установленная для более комфортной езды. Хотя было бы кстати использование амортизаторов для водителя.

Тормоза автомобиля КамАЗ-65115 (технические характеристики полностью описывают преимущества данной модели) имеют барабанный тип и пневматическую приводную систему. Полностью забитый автомобиль способен проехать по труднодоступным местам с грузом до 26 тонн.

Устройство

КамАЗ на двигателе Cummins: устройство силового агрегата включает в себя следующие системы и элементы:

  • блок цилиндров;
  • головки цилиндрического блока;
  • распределительный вал, оснащенный приводом цепного вида;
  • форсунки, которые управляются при помощи электромагнитных клапанов;
  • система турбонаддува, которая оснащена турбинами различных моделей;
  • система охлаждения замкнутого типа и топливная система Bosch.

Система охлаждения

Система охлаждения – важный элемент, делающий возможной исправную работу двигателя, позволяя продлить срок эксплуатации. Она представляет собой закрытую жидкостную систему, внутри которой циркулирует охлаждающая жидкость.

Работа охладительной системы автоматически регулируется двумя термостатами, которые определяют температуру жидкости на выходе из двигателя (в норме 75-95 °С), и в зависимости от этого показателя меняют направление потока жидкости.

Когда тепло было поглощено жидкостью, она направляется по трубкам дальше, где ее температура понижается с помощью потоков воздуха.

Именно такой принцип работы у системы охлаждения двигателей Камминз серии ISBe.

КамАЗ 65115 с двигателем Камминз и КамАЗ Cummins 4308 являются представителями серии ISBe.

Для исправной работы системы охлаждения рекомендуется проводить регулярную диагностику. Частой поломкой является износ ремня вентилятора, а также шкивов.

Система охлаждения двигателя включает в себя такие детали, как:

  1. Труба перепускного типа, которая ведет от радиатора к расширительному баку.
  2. Соединительная труба, которая ведет от компрессорного механизма к бачку.
  3. Водосборные трубы.
  4. Водяная соединительная трубка.
  5. Перепускная труба для термостатов.
  6. Водяной насосный элемент.
  7. Колено отводящего патрубка.
  8. Вентилятор.
  9. Экран системы слива.
  10. Подводящая труба для правого ряда цилиндрических элементов.
  11. Включатель гидравлической муфты.
  12. Коробка термостатов.
  13. Паровоздушная пробка.

Блок управления

Такой блок используется для управления цикловой подачей топливной жидкости. Конструкция данного устройства состоит из:

  • инжектора;
  • топливного аккумулятора высокого давления;
  • датчика расположения кулачкового вала;
  • жгута механизма управления мотором;
  • датчика температуры охлаждающей жидкости;
  • датчика температуры и давления масляной жидкости;
  • индикатора положения кулачкового вала;
  • топливного насоса высокого давления;
  • индикатора температуры и давления топливной жидкости;
  • жгута силовой системы управления.

Устройство самосвала

Самосвал может похвастать стандартными компоновками элементов, которые представлены прочной стальной рамой. Стальные накладки, усиливающие раму — еще один плюс данного автомобиля. Прибавьте к этому вместительный кузов и вы получите Камаз этой модели.

Кабина

В 2010 году была полностью пересмотрена и переоборудована кабина Камаза 65115. Было удалено спальное место, но потолок стал гораздо выше. Бампер стали изготавливать из высокопрочного пластика. Обновления также коснулись колесных арок, зеркал и фар — они стали большего размера. Трехщеточный стеклоочиститель дополнил конструкцию кабины.

Грузовая платформа

Камаз имеет в своем арсенале три разновидности кузова:

  • Ковш, имеющий возможность разгрузки сзади, форма — прямоугольная;
  • Кузов, разгружаемый сзади, форма — корытообразной;
  • Кузов, оснащенный бортами. Возможность разгрузки сзади и сбоку.

Подъем и спуск кузова осуществляется с помощью гидравлического механизма.

Устройство самосвала

«КамАЗ-65115» имеет стандартную для подобного класса машин компоновку, которая характеризуется крепкой стальной рамой; вместительным кузовом; спаренным колёсным шасси; кабиной, расположенной над двигателем. Рама собрана из лонжеронов с высотой металлопрофиля 280 мм, усиленных прочными стальными накладками.

Кабина

Новую, полностью модернизированную рестайлинговую кабину самосвал «КамАЗ-65115» получил в 2010-м году. Она осталась без спального места, однако была оборудована крышей со значительно более высоким потолком. Бампер кабины стал пластиковым; прямоугольные фары, колёсные арки и зеркала заднего вида стали крупнее и современнее на вид. По обеим сторонам кабины расположены дефлекторы. Стеклоочиститель – трёхщёточный.

Кроме стандартных сидений (водительское кресло – с боковой поддержкой), кабины самосвалов «КамАЗ-65115» комплектуются более дорогими и комфортными для работы «Грэммер»овскими креслами, оборудованными большим набором настроек и пневматической подвеской. Рулевая колонка в кабине нового образца также поддаётся регулировке, хотя и не без значительного усилия.

Кабина находится высоко, но лёгкий доступ в неё обеспечен удобными ступеньками и поручнями, подходящими для водителей любого роста. Панорамные зеркала гарантируют превосходный обзор. Под пассажирским сиденьем располагается ящик для инструментов.

Грузовая платформа

Самосвалы «КамАЗ-65115» комплектуются кузовами «НефАЗ» в трёх вариантах:

  • «Ковш / совок» прямоугольной формы, с задней разгрузкой;
  • Кузов овальной, U-образной (или «корытообразной») формы, с задней разгрузкой;
  • Прямоугольный кузов с надставными бортами – для самосвалов-«сельхозников» с возможностью разгрузки не только задней, но и боковой.

Стальной кузов, с различными вариантами навески бортов, оснащён гидравлическим подъёмным механизмом. Для подъёмов и опусканий грузовой самосвальной платформы применяется гидропривод, включающий КОМ (коробку отбора мощности) с насосом, гидроарматуру и телескопические гидроцилиндры. Гидравлика выполнена на высококачественной элементной базе, с использованием передовых технологических решений. В задней части кузова предусмотрен открывающийся борт с возможностью его блокировки посредством специальных рычагов. Это предохраняет его от самопроизвольного открывания в процессе движения.

Варианты исполнения КамАЗ-65115

В настоящее время вниманию потенциальных покупателей предлагается двенадцать разнообразных комплектаций серийных самосвалов КамАЗ-65115.

Ключевые отличия состоят в: направлении опрокидывания кузова – назад, или назад/вбок на три стороны, двигателе («Камминз» или собственного производства – КамАЗ-740.622-280), наличии тягово-сцепного устройства и его виде, вариантах сечения кузова, наличии межколёсной блокировки, межколёсного и (или) межосевого блокируемого дифференциала. Актуальная информация с подробным перечнем оснащения каждой из комплектаций можно найти на официальном сайте ПАО «КамАЗ», в разделе Продукция – Самосвалы.

Двигатели Cummins

Cummins — это дизельные и газовые двигатели для всех видов техники, а также морского транспорта. В линейке продукции Cummins есть моторы мощностью от 30 до 3500 л.с., которые пользуются спросом во всем мире. Особый упор Cummins делает на автомобильные дизельные двигатели мощностью от 100 до 600 л.с., которые применяются на грузовиках всех классов. Наибольший интерес представляют моторы трех линеек:

— Шестицилиндровые ISL; — Четырех и шестицилиндровые ISB; — Шестицилиндровые ISX15/QSX15.

Это наиболее универсальные двигатели, которые могут работать в среднетоннажных и тяжелых грузовых автомобилях, автобусах, тягачах и т.д. Камский автозавод в своих машинах использует именно эти двигатели, поэтому КАМАЗы с другими моделями «Камминзов» в нашей стране встречаются крайне редко.

Нужно заметить, что двигатели Cummins для американского и европейского рынков имеют некоторые отличия (что обусловлено, в первую очередь, разными требованиями к экологическим показателям). Это отражено в названиях моторов: агрегаты для европейского рынка имеют индекс «e» — ISLe, ISBe и ISXe.

Линейка Cummins ISLeh2

Главная отличительная черта двигателей Cummins серии ISLe — сочетание компактности и технологий, применяемых в более мощных дизельных моторах. Это шестицилиндровые рядные дизельные двигатели объемом 8,9 литра и мощностью от 276 до 375 л.с. В моторе используется топливная система Common Rail, электронный блок управления впрыском Cummins и опционально — компрессионный тормоз Jacobs.

Двигатель предназначен для установки на одиночные автомобили на средние тягачи.

Линейка Cummins ISLe содержит следующие двигатели:

— ISLe 280 (276 л.с., «Евро-4»); — ISLe 290 (290 л.с., «Евро-3»); — ISLe 310 (310 л.с., «Евро-3»); — ISLe 320 (315 л.с., «Евро-4»); — ISLe 325 (325 л.с., «Евро-3»); — ISLe 340 (340 л.с., «Евро-3»); — ISLe 340 (335 л.с., «Евро-4»); — ISLe 360 (355 л.с., «Евро-4»); — ISLe 375 (375 л.с., «Евро-3»); — ISLe 380 (375 л.с., «Евро-4»).

Многие моторы имеют несколько модификаций. В частности, существуют модификации Cummins ISLe-C325, ISLe-C340 и ISLe-C375 класса «Евро-4» без системы нейтрализации выхлопа, модификации ISLе 325-40, ISLе 340-40 и ISLе 375-40 с системой нейтрализации (катализатор — мочевина), и другие.

На сегодняшний день КАМАЗ выпускает всего две модели автомобилей с двигателями ISLe — шасси КАМАЗ-6520-19 и самосвал КАМАЗ-6520-19 (а также экспортная модель KAMAZ-6520-1621). Однако «Камминзы» можно встретить на тягачах КАМАЗ-44108, КАМАЗ-6460, КАМАЗ-65116, КАМАЗ-65225, бортовых машинах КАМАЗ-43118, КАМАЗ-65117, самосвалах КАМАЗ-6520, КАМАЗ-6522, КАМАЗ-65115 и других.

Необходимо отметить, что двигатели линейки ISLe часто называют просто Cummins L: L 326, L 360 и т.д.

Линейка ISBe

Экономичность, универсальность и высокие технические показатели — вот главные особенности двигателей Cummins линейки ISBe. Это четырех- и шестицилиндровые рядные моторы мощностью от 138 до 296 л.с., что отображено в их названии: 4ISBe — четырехцилиндровые, 6ISBe — шестицилиндровые. Двигатели оснащены турбокомпрессорами и топливной системой Common Rail. Двигатели линейки ISB созданы на базе ранних моторов серии B.

Четырехцилиндровые модификации подходят для установки на одиночные автомобили и автобусы полной массой до 18 тонн, шестицилиндровые — на грузовики полной массой до 34 тонн.

Технически характеристики в цифрах

  • Грузоподъёмность – 8,2 тонн.
  • Допустимая масса спецнадстройки на шасси, с грузом – 9,295 тонн.
  • Допустимая масса прицепа – 13 тонн.
  • Полная масса автомобиля – 15 тонн.
  • Нагрузка на задний мост – 10 тонн.
  • Нагрузка на переднюю ось – 5 тонн.
  • Полная масса автопоезда – 28 тонн.
  • Снаряжённая масса шасси – 5,63 тонн.
  • Нагрузка на задний мост – 2 тонны.
  • Нагрузка на переднюю ось – 3,63 тонны.
  • Ёмкость топливного бака – 350 литров дизтоплива.
  • Минимальный внешний габаритный радиус поворота – 11 метров.
  • Максимальная скорость – не менее 100 км/час.
  • Угол преодолеваемого подъёма – не менее, 25% (14-ти градусов).
  • Дорожный просвет – 300 мм.

Устройство самосвала

«КамАЗ-65115» имеет стандартную для подобного класса машин компоновку, которая характеризуется крепкой стальной рамой; вместительным кузовом; спаренным колёсным шасси; кабиной, расположенной над двигателем. Рама собрана из лонжеронов с высотой металлопрофиля 280 мм, усиленных прочными стальными накладками.

Кабина

Новую, полностью модернизированную рестайлинговую кабину самосвал «КамАЗ-65115» получил в 2010-м году. Она осталась без спального места, однако была оборудована крышей со значительно более высоким потолком. Бампер кабины стал пластиковым; прямоугольные фары, колёсные арки и зеркала заднего вида стали крупнее и современнее на вид. По обеим сторонам кабины расположены дефлекторы. Стеклоочиститель – трёхщёточный.

Кроме стандартных сидений (водительское кресло – с боковой поддержкой), кабины самосвалов «КамАЗ-65115» комплектуются более дорогими и комфортными для работы «Грэммер»овскими креслами, оборудованными большим набором настроек и пневматической подвеской. Рулевая колонка в кабине нового образца также поддаётся регулировке, хотя и не без значительного усилия.

Кабина находится высоко, но лёгкий доступ в неё обеспечен удобными ступеньками и поручнями, подходящими для водителей любого роста. Панорамные зеркала гарантируют превосходный обзор. Под пассажирским сиденьем располагается ящик для инструментов.

Грузовая платформа

Самосвалы «КамАЗ-65115» комплектуются кузовами «НефАЗ» в трёх вариантах:

  • «Ковш / совок» прямоугольной формы, с задней разгрузкой;
  • Кузов овальной, U-образной (или «корытообразной») формы, с задней разгрузкой;
  • Прямоугольный кузов с надставными бортами – для самосвалов-«сельхозников» с возможностью разгрузки не только задней, но и боковой.

Стальной кузов, с различными вариантами навески бортов, оснащён гидравлическим подъёмным механизмом. Для подъёмов и опусканий грузовой самосвальной платформы применяется гидропривод, включающий КОМ (коробку отбора мощности) с насосом, гидроарматуру и телескопические гидроцилиндры. Гидравлика выполнена на высококачественной элементной базе, с использованием передовых технологических решений. В задней части кузова предусмотрен открывающийся борт с возможностью его блокировки посредством специальных рычагов. Это предохраняет его от самопроизвольного открывания в процессе движения.
