Замена заднего тормозного диска и тормозных колодок (для применения на моделе citroen c4 i)

Замена задних тормозных колодок и дисков Citroen C5, обновление тормозного суппорта.

Заменить задние тормозные диски и колодки на Citroen C5 а также заменить тормозную жидкость и обновить тормозной суппорт своими руками, совсем не сложно, этот небольшой ремонт не отнимет у Вас много времени и не потребует никаких специальных навыков, но продлит жизнь вашего тормозного суппорта и решит проблему со скрипом тормозов Вашего C5.

В этой статье я постараюсь подробно описать весь процесс этой простой процедуры

Особое внимание уделю тормозному суппорту и борьбе с каррозийным поражением деталей тормозной системы

Так как замена тормозных дисков как правило осуществляется совместно с заменой тормозных колодок, а снимать колодки всё равно необходимо для того, чтобы освободить тормозной диск, то я начну свое описание именно с снятия колодок.

Те из Вас, кто собирается менять только колодки, просто прервут изучение данного мануала на этапе перехода к снятию дисков. На смену задних тормозных колодок Вы потратите не более 10 минут на каждую сторону.

Итак приступим:

Перед вами колесо, отпустите 4-е болта (не до конца) и поднимите автомобиль на домкрат. Тут нужно упомянуть о том, что ручной тормоз у Citroen C5 держит только передние колеса. Теперь вывинчивайте болты до конца и снимайте колесо. Вашему взгляду откроется следующая картина:

Если Вы заметили налипшую грязь или ржавчину, то лучше удалить её щеткой, так же для очистки подобных деталей существует балон с чистящей жидкостью “Для чистки тормозных дисков”.

Если всё поверхностно чисто, то переходим к следующему этапу.

На внешней торцевой части тормозного суппорта можно заметить небольшой люк, закрытый жестяной крышкой- это и есть посадочное место для тормозных колодок. Жестяная крышка прижата головкой шпильки-болта на 10 мм, отпустив который на пару оборотов, Вы легко вынете эту крышку.

И откроете доступ к посадочному месту колодок.

Шпилька одновременно держит и защитный щиток и сами колодки и фиксирующую пружинку.

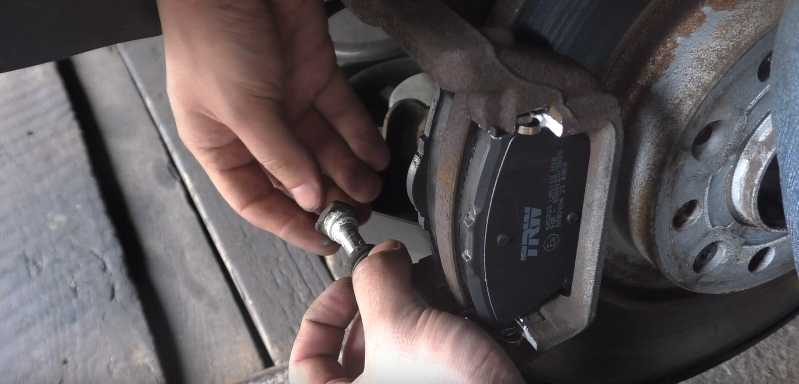

Дальше всё просто – отвинчиваем и вытягиваем шпильку, вынимаем фиксирующую пружинку (скобку) и ухватив плоскогубцами за ушко одну колодку, раскачивающими движениями вытягиваем её из посадочного места, потом то же действие повторяем для второй колодки.

В принципе весь процесс смены колодок заключается в извлечении одной единственной шпильки.
Вынув колодки, постарайтесь не повредить и не потерять жестяные накладки, их в Вашем комплекте новых колодок с большой вероятностью не присутствует. Назначение этих накладок осталось для меня секретом, но если они уже есть, то терять их не стоит.

Перед установкой новых колодок имеет смысл хорошо почистить посадочное место колодок и проверить целостность резиновых манжетов- пыльников тормозных цилиндров.

Если манжеты повреждены, то есть смысл их заменить, они просто вытягиваются из пазов.

Для установки новых колодок Вам понадобится плоской отверткой, аккуратно надавить на тормозной цилиндр, для того, чтобы он утопился и освободил место для установки колодки.

Постарайтесь не порвать резиновый манжет. Если у Вас под рукой окажется медная паста для тормозных колодок, то рекомендую её в небольшом количестве нанести на обратную сторону колодок- это позволит избежать возможных проблем со скрипом при торможении, очень часто свойственным Citroen C5.

Для тех, кто меняет только тормозные колодки- это окончание инструкций, собираем всё в обратном порядке, не забудьте одеть и затянуть колесо, а так же прокачать тормоза перед стартом. Про колесо я не просто так напомнил, если не оденете, машина может сказать вам вот это:

Меня тоже эта выдержка из офф. мануала Citroen C5 улыбнула…

Пошаговая инструкция

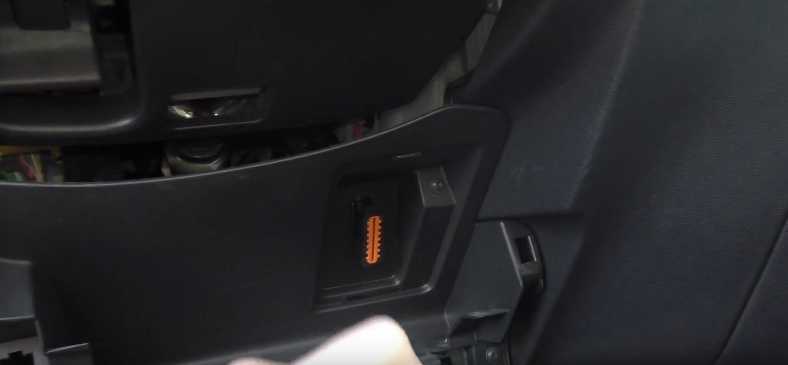

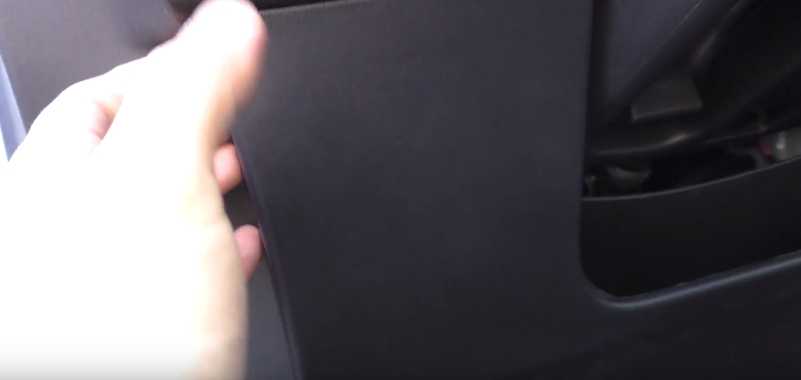

1. Снимаем пластик в ногах водителя чтобы получить доступ к диагностическому разъему. Сдергиваем с защелок.

2. После снятия пластика плоской отверткой открываем лючок за которым диагностический разъем.

3. Подключаем сканер и запускаем программу Diagbox.

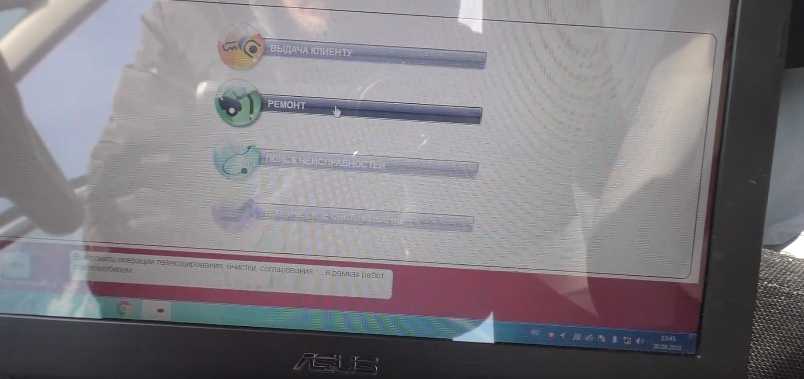

4. В программе выбираем вкладки «Ремонт» — Антиблокировочная система(ABS).

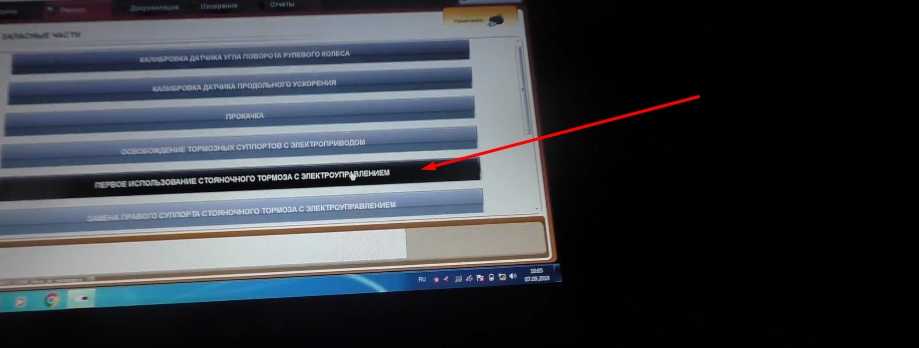

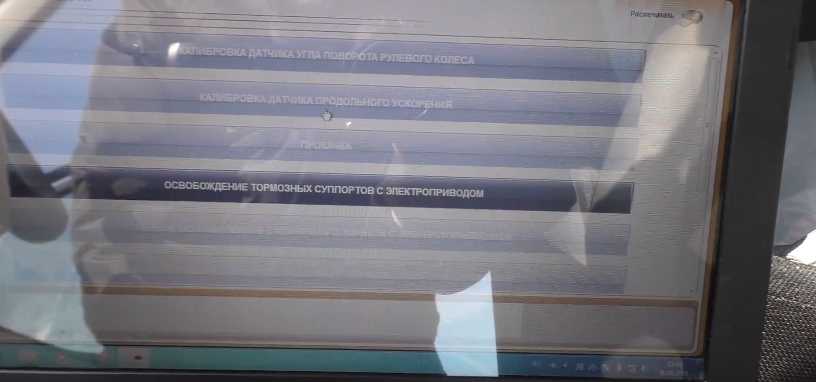

5. В меню блока ABS выбираем вкладку «Ремонт». Далее нажимаем «Пакет Ремонт». Далее жмем «Запасная часть». И выбираем последний нужный нам пункт «Освобождение суппортов с электроприводом».

6. Отключаем компьютер и переходим к снятию колеса.

7. Срываем колесные болты, поддомкрачиваем и снимаем колесо.

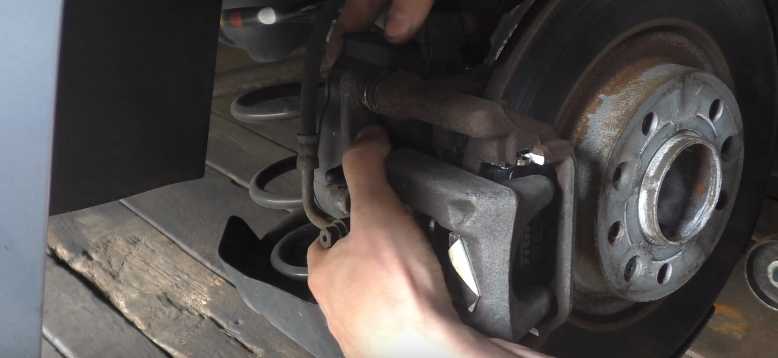

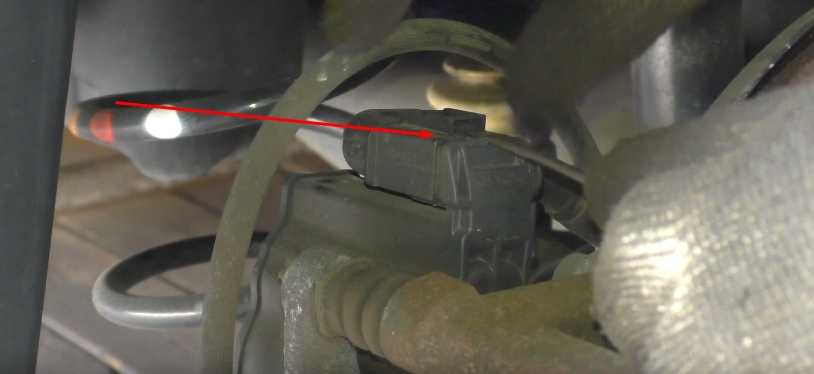

8. Снимаем электрический разъем на суппорте с помощью плоской отвертки.

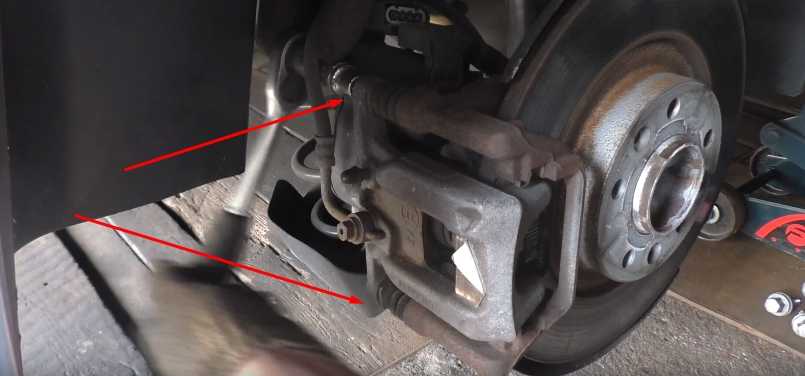

9. Откручиваем болты направляющих.

10. Снимаем тормозной суппорт и убираем в сторону.

11. Убираем отработанные колодки.

12. Демонтируем направляющие скобы плоской отверткой. Очищаем скобы и посадочные места под ними.

13. Наносим тонкий слой керамической смазки на места посадки скоб и устанавливаем их.

14. Готовим тормозные колодки к установке. Защелкиваем скобки в колодки как показано на фото ниже.

15. Защелкиваем колодки в места посадки.

16. Проверяем резинки направляющих суппорта на целостность.

17. Извлекаем пальцы из резинок и проверяем смазку.

Если смазки мало или она грязная ее нужно сменить. Нужно помыть палец, резинку и место посадки пальца в суппорт. После положить новую смазку.

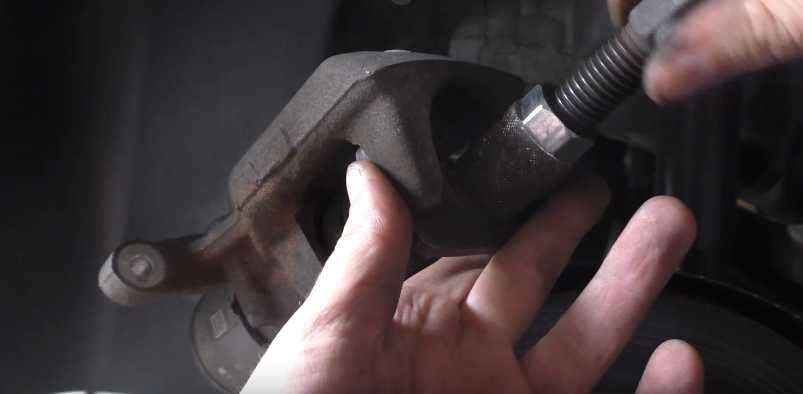

18. Вдавливаем поршень суппорта с помощью приспособления.

Паз на поршне после вдавливания должен быть внизу. Это нужно для правильного зацепления поршня с колодкой.

Так же во время этой процедуры смотрите за уровнем тормозной жидкости в расширительном бачке. При необходимости откачайте.

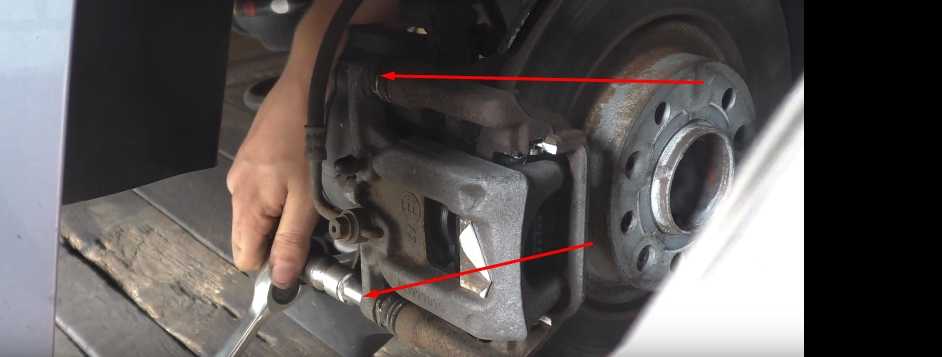

19. Одеваем суппорт на место и прикручиваем его двумя болтами. Болты нужно сажать на фиксатор резьбы.

20. Подключаем разъем питания.

Проделываем аналогичную процедуру на другом колесе.

Перед тем как перейти к компьютеру, нажмите на педаль тормоза несколько раз.

21. Подключаем сканер, запускаем программу Diagbox. Проходим по тем же пунктам меню и в конце выбираем пункт отмеченный ниже. Вы услышите звуки настройки и работы стояночного тормоза.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Ситроен с4 замена задних колодок

Troye Sivan – Take Yourself Home

Take Yourself Home – Single

Макс Барских – Лей не жалей

Лей не жалей – Single

Мот – Словами с привкусом Мёртвого моря..

Словами с привкусом Мёртвого моря.. – Single

Natan – Розовые косы

Розовые косы – Single

Bahh Tee & Turken – Люби меня

John Newman – Stand By Me (Tiësto Remix)

Stand By Me (Tiësto Remix) – Single

Ночные Снайперы – гопник

10AGE – Питерское такси

Питерское такси – Single

JANAGA – В дыме сигарет

Юля Паршута – Лучше

Showtek & Spree Wilson – The Weekend (feat. Eva Shaw)

The Weekend (feat. Eva Shaw) – Single

Louis The Child, Quinn XCII & Chelsea Cutler – Little Things

Little Things – Single

Biig Piig – Switch

Kadebostany – Baby I’m Ok (feat. KAZKA)

Yaeji – MONEY CAN’T BUY (feat. Nappy Nina)

WHAT WE DREW 우리가 그려왔던

Alesso – Midnight (feat. Liam Payne)

Midnight (feat. Liam Payne) – Single

Tesla Boy – Андропов

Lady Gaga – Chromatica

OneRepublic – Human (Deluxe)

ФРЕНДЗОНА – НЕ РАЗЛЕЙ ВОДА

Даша и Серёжа – Волшебство

dvsn – A Muse In Her Feelings

Kelly Lee Owens – Inner Song

The Other – Haunted

Vader – Solitude in Madness

Witchcraft – Black Metal

Grey Daze – Amends

Masha Hima – АД И ХИМИЯ – EP

Paul van Dyk – Guiding Light

Maria Teriaeva – Conservatory of Flowers

БАЗАР – Лингва франка

SHLAKOBLOCHINA – FATALITY – EP

The Killers – Imploding the Mirage

HAIM – Women In Music Pt. III

Asking Alexandria – Like a House On Fire

Moby – All Visible Objects

The 1975 – Notes On a Conditional Form

Bicycles For Afghanistan – Прятки

Jessie Ware – What’s Your Pleasure?

Nightwish – HUMAN. :II: NATURE.

Trivium – What the Dead Men Say

Alicia Keys – ALICIA

Lamb of God – Lamb of God

KALEO – Surface Sounds

The Strokes – The New Abnormal

Enter Shikari – Nothing is True & Everything is Possible

GROZA – Гроза Твоей Печали

Necessary Qualms Planetside 2 Spurr Vektor Gameplay Montage

Arcane Hearts Beta Pvp Fight Battle Starts At 2 20

Guild Tandem Kolmsasveli And Toinenveli

Let S Play Eye Of The Beholder 2 Teil 06 Deutsch German

Rift Headstart Rogue Pve Pvp Ashtone

Rift Triumph Of The Dragon Queen Rapid Assault Hd

Warframe In Depth Comparison Of Corrosive Viral Heat And Magnetic Update 27 3 Scarlet Spear

Eternal Chaos Vs Herald Gaurath

Rift Justicar Soloing 2

Worldoftanks Borsig 6700 Dmg 7 Kills

Rift Gameplay Level 32 Cleric Justicar Tanking Queen Vallnara

Фарм Площади Соло

Bdsm Punishment Male Asmr Asmr Yandere Boyfriend Audio

Lands Of Lore Must Play Mit Deutschem Kommentar 38

E3 Booth Babe Demos Rift Planes Of Telara

Warframe 27 3 8 Tennogen Scarlet Spear Point Increase

Ffbe 7 Stars Yego Abilities Awakening Review Byego 1008

Amenity Ru Rift Маэлфордж Vs Ituziel

Armata General Silgen Rise Of The Phoenix Rift

Netflix S Newest Horror Movie Is Freaking Everyone Out

Lands Of Lore The Throne Of Chaos German Teil 45

Wildstar Genetic Archives Phagetech Prototypes

Rift Death Rift Raid Part 2 2

Rift Minor Rift Inquisitor Justicar Build

The Prime Relic Loot Cave In Warframe 2020

Lands Of Lore Must Play Mit Deutschem Kommentar 15

Бутырка Золотые Хиты Сборник Видеоклипов 2014

Let S Play Eye Of The Beholder 2 Teil 07 Deutsch German

Warframe Pangolin Prime

Eternity Vault Soa

Rift Junkies Gilded Prophecy Uruuluk Video Guide Boss 4

Covenant Of The Phoenix Vs Murdantix

Rift Vold Knight Paragon Pvp 65

Diablo 3 Skeleton King Fail

Pvp Guide Part 2 Warfronts

Welcome Horizons Animal Crossing New Horizons Music Extended

Wog Soulrender Zilas 13

Spirit Of Kurnous Hunter S Vale Warhammer Online

Insanity Vs Laethys 1080P Infernal Dawn

Rift Warfront The Kodex Lvl 27 Bard

Ffbe Fuhrer King Bradley

Игорь Тальков Младший Бывший Подъесаул 10 08 2017 Клуб Богема Коктебель

The Whole Darned Thing S For You 1930 Lawrence Gray

Rift Frozen Tempest Kolmsasveli And Toinenveli

Crysis 1440P 8X Aa Red Devil 5700Xt Ryzen 5 3600

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Как поменять задние тормозные диски на ситроен с4

Замена передних тормозных колодок и дисков на автомобиле Citroen C4 выглядит так:

  • Ослабляется крепление колеса.
  • Автомобиль приподнимается на домкрате, сразу ставятся дополнительные упоры. Работать на одном домкрате опасно.
  • Колесо снимается.
  • Отсоедините датчик износа колодок, сняв разъем.
  • Отверните направляющие суппорта.
  • Скоба аккуратно снимается отверткой.
  • Отведите колодки (это нужно для того, чтобы вдавить поршень).
  • Теперь старые колодки можно снимать и устанавливать новые. Все описано на видео по замене тормозных дисков и колодок Ситроен С4.

Дальше проделайте все операции в обратной последовательности. После установки проверьте угол развала колеса и прокачайте тормозную систему.Задние колодки и диски меняются по схожему алгоритму, разве что нужно быть аккуратнее с различными датчиками и кабелями.Первое время после замены колодки и диски будут притираться, и тормозной путь будет несколько увеличен.

Для работы понадобятся специальные инструменты, приспособления и смазочные материалы.

  • Ключ гаечный 13 мм;
  • ключ гаечный 15 мм;
  • корд-щетка;
  • приспособление для вдавливания поршня (Licota ATE-4125 или аналог);
  • комплект оригинальных тормозных колодок с артикулом 1608520380 (около 3000 рублей) или аналогов.

Для замены тормозного диска:

  • ключ TORX-T50;
  • динамометрический ключ 70 Nm;
  • ключ торцевой 36 мм;
  • вороток с удлинителем для торцевых головок;
  • оригинальные тормозные диски с каталожным номером 424966 (около 5500 рублей) или аналоги.
  • универсальные смазки для тормозного суппорта;
  • высокотемпературные смазки для тормозного суппорта -30 до +1100;
  • средство для очистки тормозных механизмов нейтральное к резинотехническим элементам системы.

Моменты затяжки резьбовых соединений:

  • предварительная затяжка — 70 Nm ± 0,9;
  • угловая затяжка 45° ± 5°

В процессе затягивания ступичной гайки необходимо поворачивать диск по часовой и против часовой стрелки.

Снимаем колеса и начинаем освобождать болты крепления. После снятия болтов попутно стоит проверить состояние тормозных шлангов и трубок, снимаем колодки. Если колодки менять не планируется (меняется только диск) следует быть осторожными с ними, чтобы не повредить. Смазываем необходимые места, нагреваем феном, продолжаем процесс демонтажа.

Чтобы снять тормозной диск, необходимо снять крышку и вывернуть одну гайку, беречь крышку необязательно, она поставляется вместе с новым диском. Берем головку на 36, удлинитель и откручиваем гайку — потребуется большое усилие. После снятия гайки снимаем тормозной диск. Очищаем от ржавчины место установки диска. Установка выполняется в обратной последовательности.

Замена колодок. Замена тормозного диска.

замена тормозных дисков задние / Peugeot 308 C4

Ситроен С4, замена задних тормозных колодок

Замена передних тормозных дисков Peugeot 307Citroen C4

Замена задних тормозных дисков citroen C3 picasso

Как поменять тормозные диски с колодками на Citroen C4 ( Ситроен С 4) Замена тормозов на ситрике

Замена тормозных колодок. Замена тормозных дисков.

Ситроен С4 Замена амортизаторов и тормозных дисков

Замена задних тормозных колодок на Citroen C4

Ремонт Citroen C4. Замена задних тормозных колодок и топливного фильтра.
