Lifan solano, снятие переднего тормозного механизма инструкция онлайн

Задняя ступица в разборе

Задняя ступица состоит из основания, оснащенного фланцем прямоугольной конфигурации. На кромке крепежной плоскости выполнен цилиндрический выступ, позволяющий центрировать узел в ответном канале на задней балке. По углам фланца выполнены отверстия с резьбой, предназначенные для фиксации детали на автомобиле. Внутри основания установлен датчик антиблокировочной системы тормозов.

Внешняя секция ступицы вращается относительно основания на 2 конических подшипниках (встречаются заводские узлы, оборудованные шариковыми опорами). На внешней стороне вращающейся секции установлен цилиндрический фланец с запрессованными шпильками для крепления диска колеса. Шпильки установлены на шлицах, допускается замена элементов в процессе эксплуатации. Ступичный узел выполнен в виде неразборной конструкции, компоненты по отдельности на рынок запасных частей не поставляются.

4. Передний тормозной механизм

Ремонт и проверка компонентов переднего тормозного механизма

1. Снять переднее колесо.

2. Слить тормозную жидкость.

Внимание: Не допускать попадания тормозной жидкости на лакокрасочные поверхности. 3

Снять тормозной суппорт

3. Снять тормозной суппорт.

1) Вывернуть соединительные болты из тормозного суппорта, и затем отсоединить тормозной шланг.

2) Вывернуть два направляющих болта тормозного суппорта и снять тормозной суппорт.

4. Снять передние тормозные колодки.

1) Снять передние тормозные колодки в сборе с внешними накладками.

2) Снять внешнюю накладку № 1 и № 2 с каждой тормозной колодки.

5. Снять фиксатор тормозных колодок.

6. Снять подвижный штифт тормозного суппорта переднего тормозного механизма.

7. Снять пыльник подвижного штифта тормозного суппорта переднего тормозного механизма.

8. Снять скобу тормозного суппорта переднего тормозного механизма. Вывернуть два болта и снять скобу тормозного суппорта переднего тормозного механизма.

Какие передние тормозные колодки можно поставить на Lifan Solano?

Как и в случае других автомобилей у владельца Лифан Солано всегда стоит выбор при замене передних колодок – оригинальные или аналоги? Отличить их достаточно просто

Но важно помнить, что под известные бренды существует очень много подделок. Которые отличаются своим качеством в не лучшую сторону

Потому нужно быть максимально внимательным при выборе. Контрафакт не только быстро выходит из строя. Но нередко становится причиной серьезных аварий.

Оригинальные передние колодки

Передние тормозные колодки оригинальные выпускающий автомобили завод производит сам. Причем качество их достаточно велико. Стоит отметить, что приобретение оригинальных предпочтительнее в первую очередь из-за простоты установки. Иногда случается, что детали от сторонних брендов скрипят, издают другие посторонние звуки. В свою очередь от оригинальных подобных неожиданностей не стоит ожидать.

В отличие от автомобилей иных брендов оригиналы для Lifan стоят примерно столько же, сколько аналоги от иных производителей. Необходимо заранее определит артикул для конкретной модели.

Наименование производителя	Артикул	Стоимость, рублей
Lifan (оригинал)	SB35001	От 2 тыс. руб.

Аналоги передних тормозных колодок

В свою очередь перечень аналогов достаточно обширный. Причем стоимость их колеблется от нескольких сотен рублей до нескольких тысяч. По возможности стоит отдавать предпочтение только известным, хорошо себя зарекомендовавшим брендам. Так можно свести к минимуму вероятность необходимости повторной замены.

Наименование бренда	Артикул	Стоимость, рублей
ABS	37134	1.5 тыс. рублей
AKEBONO	AN-634WK	1 тыс. рублей
ATE	13.0460-5810.2	1.6 тыс. рублей

На видео можно увидеть весь процесс замены

Сборку проводят в обратном порядке. Конечно же, тормозная система может быть подвержена и более скрупулёзному осмотру, однако данные действия требуют специального инструментария, а также соответствующих знаний.

Не прошло и месяца с последней записи, как я уже затеял очередной текущий ремонт.Многие наверно подумают «ну и дрова у него» но я ещё поспорю на эту тему.Итак: заменил передние тормозные диски, направляющие втулки суппортов и пыльники на них.

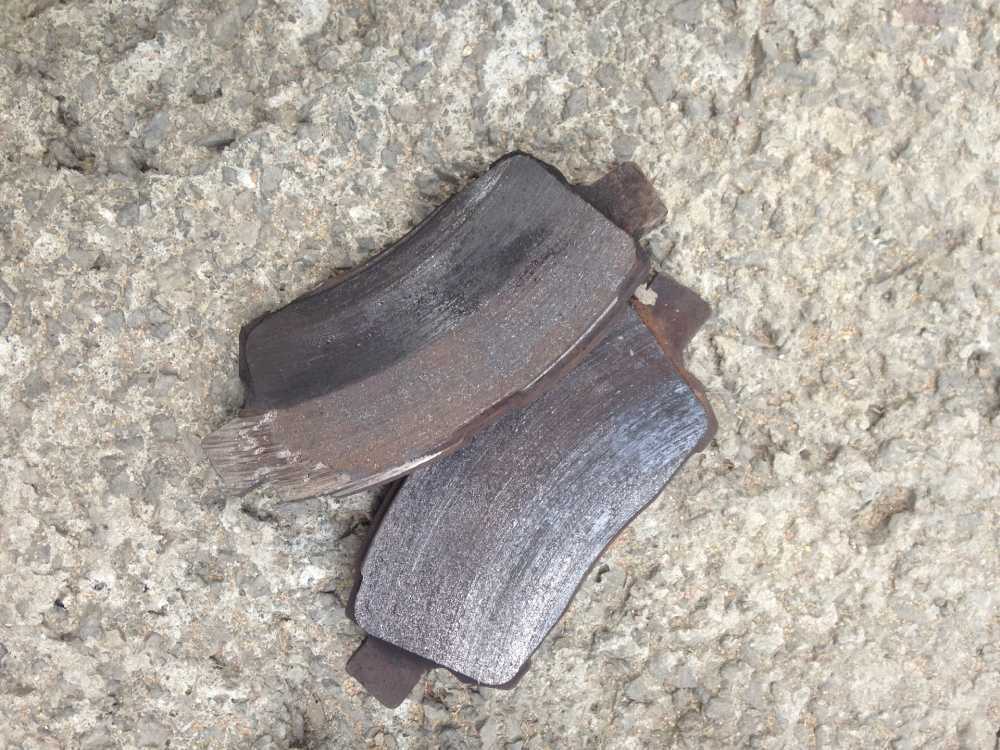

Причина: На родных колодках я отъездил почти 40000 км. ни каких проблем не было, вот только колодки пахали диск.Я поставил Sangsin SP1244. Всё бы хорошо но спустя месяц появилась вибрация при Лёгком притормаживании на скорости выше 70 км/ч.Но так как я по трассе ежу очень редко то меня это сильно не напрягало.Но вопрос остаётся открытым! Два года отъездил и ни нюню а тут месяц и диски повело!Видимо разные температурные режимы колодок и дисков.

Почему не проточил родные?Объясню: В мануале я прочитал, что минимальная толщина диска не менее 23 мм.замеры показали 23.5 мм. то есть с учётом кривизны и выработки снимут минимум милиметр,Во вторых народ в форумах пишет что проточка это не надолго, если диск повело значит нарушилась структура металла.В третьих: цена? мне надо снять диски и бегать по городу кто и за сколько возьмётся проточить.

С приходом тепла я понял что эффективность тормозов никакая, приходится давить с усилием что-бы остановится.Вскрытие показало выработку колодок 60%

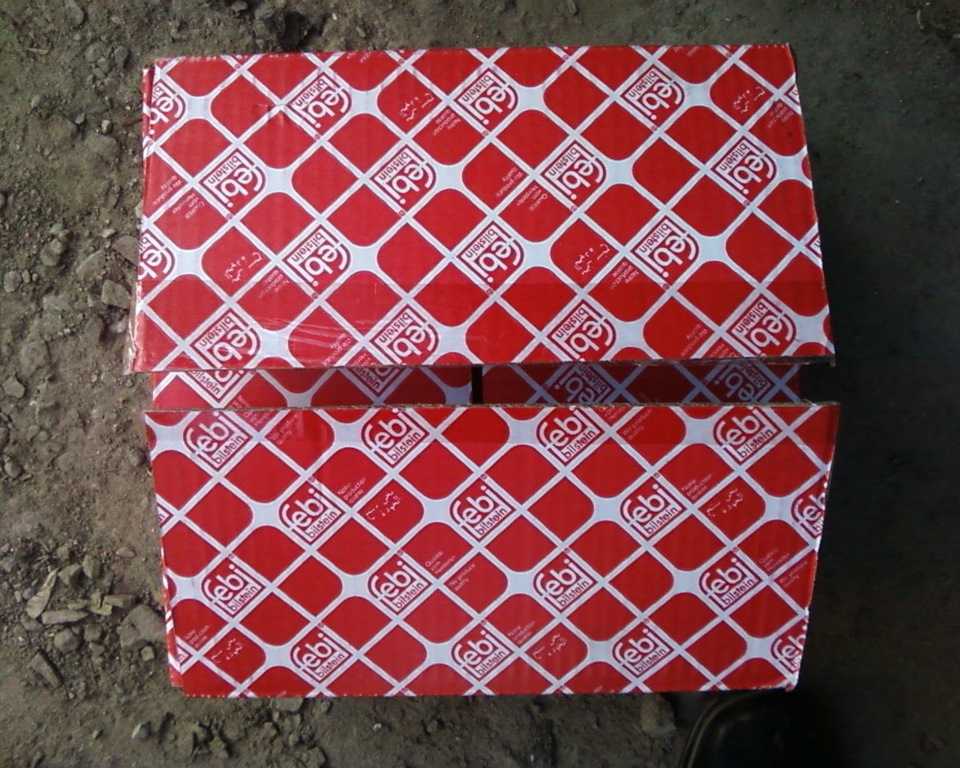

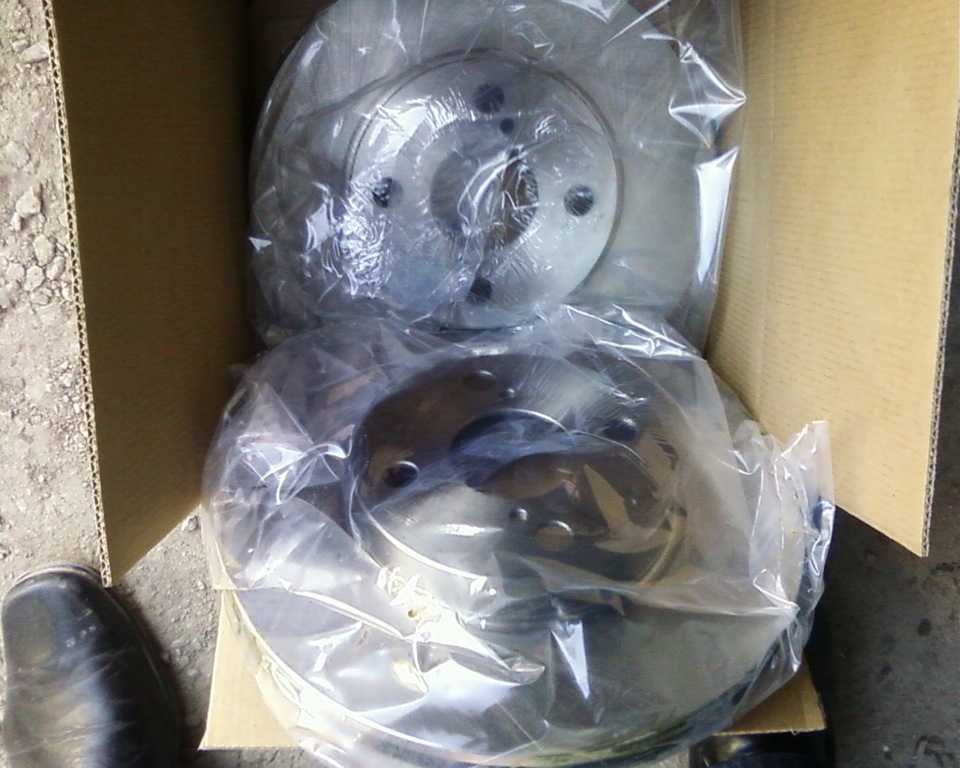

Я заказал диски bilstein код: 26185

цена: 1 031,17 рублей один диск.

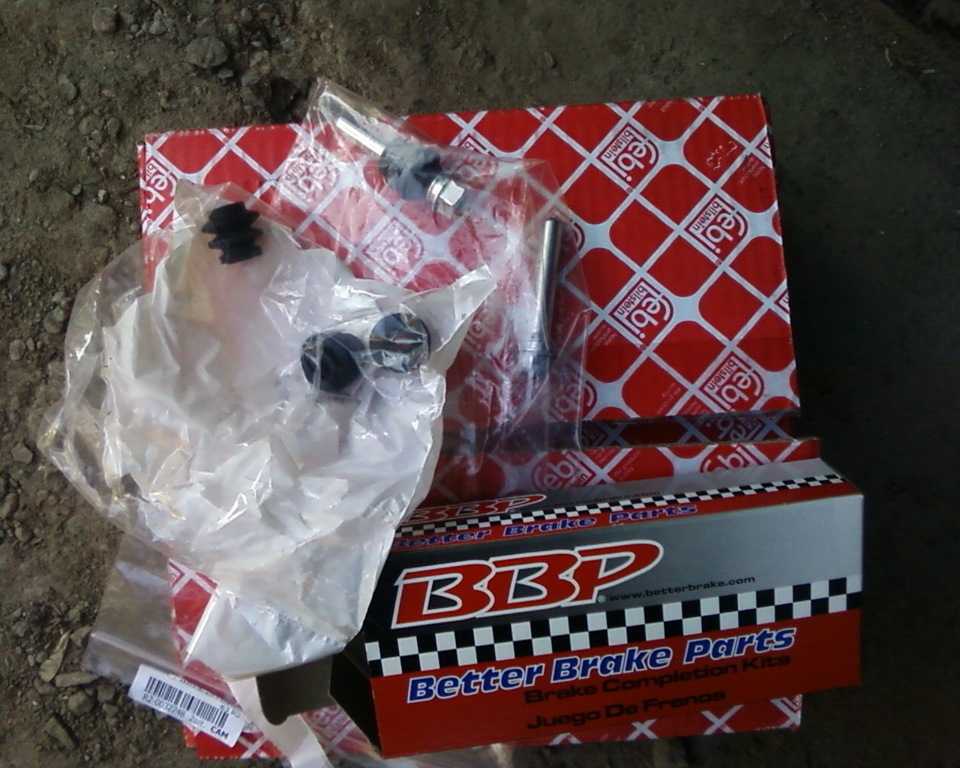

Купил две направляющие суппорта тойотовские код: 47715-52010

цена: 169,13 рублей штука.

и комплект пыльников к направляющим код: 16094

цена: 215,78 комплект 4 штуки.

Почему только две направляющие? У меня на каждом суппорте одна сидит чётко а вторая люфтовала.

На всё ушло 3 часа моего драгоценного времени, всё подошло просто идеально как оригенал!

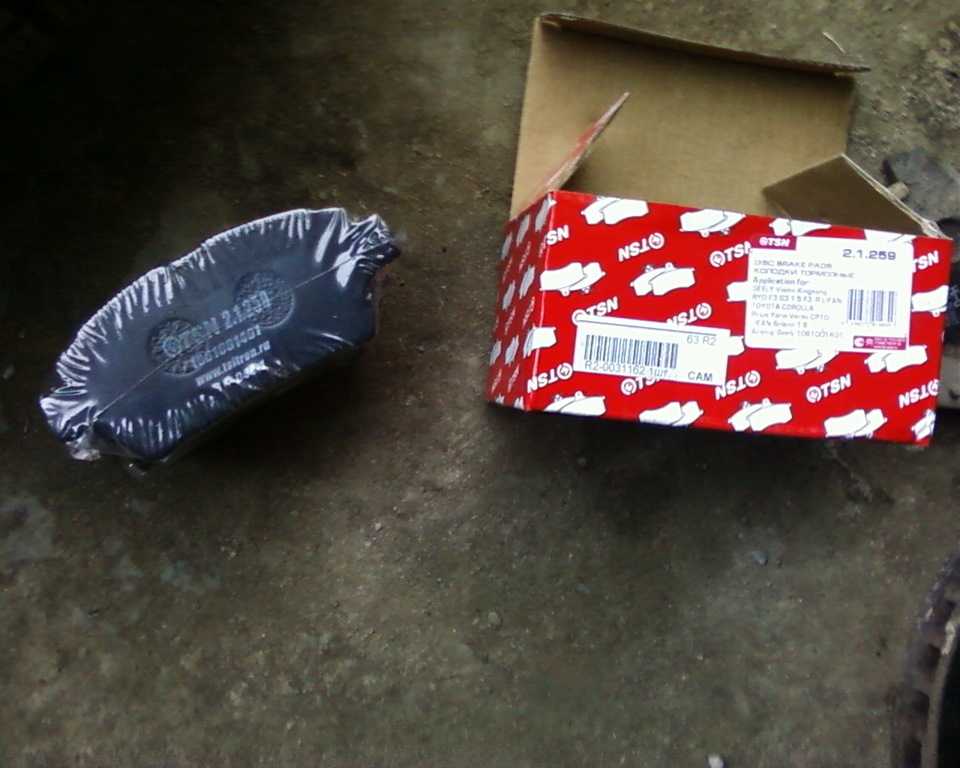

Эффективность тормозов значительно улучшилась.Ах да тормозные колодки я заказывал ещё раньшевот такие TSN 2.1.259 цена: 275,56 рублей. (смешная, не правда-ли?)

Вот теперь у меня делема! что делать со старыми тормозными дисками?Как их к делу приобщить? проточить и в запас! или в металлолом?

Как осуществляется замена передних и задних тормозных колодок на Lifan Solano?

Процесс замены тормозных колодок на данном автомобиле не доставит никаких сложностей. Нет необходимости приобретать какие-либо специальные ключи, иные инструменты. Достаточно будет обычного набора накидных и пары отверток. На всякий случай стоит приобрести WD-40.

Замена передних колодок

Процесс замены передних тормозных колодок включает следующие основные этапы:

осуществляется демонтаж самого колеса;

далее при помощи отвертки убираем тормозной цилиндр немного внутрь;

Аккуратно руками отводим в сторону сам суппорт – после того, как он будут откручены направляющие. Колодки должны выйти из посадочного места самостоятельно. Сборка с новыми колодками осуществляется в обратном порядке.

Замена задних тормозных колодок на Lifan Solano

Данная процедура осуществляется схожим образом. Но требует ещё и настройки ручного тормоза. Процесс замены включает следующие основные этапы:

ослабляются гайки крепления колеса – после чего необходимо поддамкратить автомобиль и снять его;
далее крестовой отверткой ослабляется болт удерживающий на месте тормозной барабан, аккуратно простукивается весь его периметр;

аккуратно снимаются пружины, после чего демонтируются накладки;
далее необходимо выполнить ревизию механизма и смазать всего составные части;

Результат процедуры выглядит следующим образом:

После того, как колодки заменены, необходимо будет прокачать тормоза. А также по необходимости заменить тормозную жидкость. Стоит отметить, что если она непрозрачного, черного цвета – то замена должна быть произведена обязательно. В противном случае качество обратной связи на педали может существенно ухудшиться.

Порядок прокачки тормозов стандартны:

переднее левое колесо;
переднее правое;
заднее левое;
заднее правое.

Необходимо отметить, что по необходимости требуется натянуть трос ручного тормоза. Делать это следует аккуратно, включаться он должен на три щелчка

Важно заранее запастись тормозной жидкостью – не менее 1 л. Этого будет достаточно для полной замены либо для долива по необходимости

Прокачивать тормозную систему проще всего при наличии помощника.

Проверка передних тормозов.

Несмотря на то, что лучшим способом проверки отдельных узлов и агрегатов своего автомобиля является регулярное сервисное обслуживание, многие процессы могут осуществляться в домашних условиях. Так, для проверки передних тормозов, вам не понадобится никаких особенных инструментов. Для начала, подготовьте домкрат, которым авто будет поднято над землёй. Теперь можно свободно снять переднее колесо и слить всю тормозную жидкость.

Так что, работать лучше всего в специальных перчатках. Теперь можно приступать к демонтажу тормозного суппорта. Для этого отворачиваются крепёжные болты из самого суппорта, а тормозной шланг отсоединяется. Также, откручивается два направляющих болтика, что и позволяет полностью снять суппорт.

Теперь можно снять и передние тормозные колодки, изначально демонтировав их вместе с внешними накладками, после чего отсоединив и их. После этого, необходимо отсоединить сам фиксатор тормозных колодок. Кроме того, снимается и подвижный штифт, который относится к тому же тормозному механизму.

Вместе с тем, снимается пыльник подвижного штифта, а также скоба суппорта. Для осуществления последнего действия, нужно будет отвернуть пару болтов и немного потянуть скобу суппорта, пока та не будет отсоединена.

Далее наступает очередь снятия пыльника поршня суппорта, а также стопорного кольца. Всё это проделывается при помощи простой прямой отвёртки. Далее откручивается болт прокачки передних тормозов, а также снимается поршень суппорта.

После этого, уместным будет демонтаж уплотнения поршня. Таким образом, мы сможем проверить тормозной цилиндр, чтобы узнать о степени его износа. Также, возможны варианты с механическими повреждениями или же с проявлениями коррозийных явлений. Помимо этого, нужно проверить сам корпус суппорта или же его втулку, так как эти элементы могут быть также изношены. При помощи линейки можно измерить толщину фрикционной накладки. В нормальном состоянии, данный показатель не должен превышать 11 мм. А вот минимальное значение не должно превышать 1 мм.

Толщина тормозного диска, в свою очередь, измеряется посредством микрометра. В данном случае допустимые границы включают в себя отметки в 23 и 25 мм. Кроме того, важным моментом является диагностика тормозного диска на присутствие биений. Впрочем, для этого нужно располагать специальными инструментами, включая соответствующий стрелочный индикатор, который и будет проверять наличие биений.

Замена тормозных колодок

Ничем особенным данная процедура у названного автомобиля не отличается от таковой у других моделей машин. Исключением является лишь подбор новых комплектующих по собственному каталожному номеру (L3501102A1 для передних, и L3502101A1 для задних — это оригинальные артикулы запчастей). Многие владельцы жалуются на то, что оригинальные тормозные колодки скрипят, поэтому можно воспользоваться альтернативными запчастями.

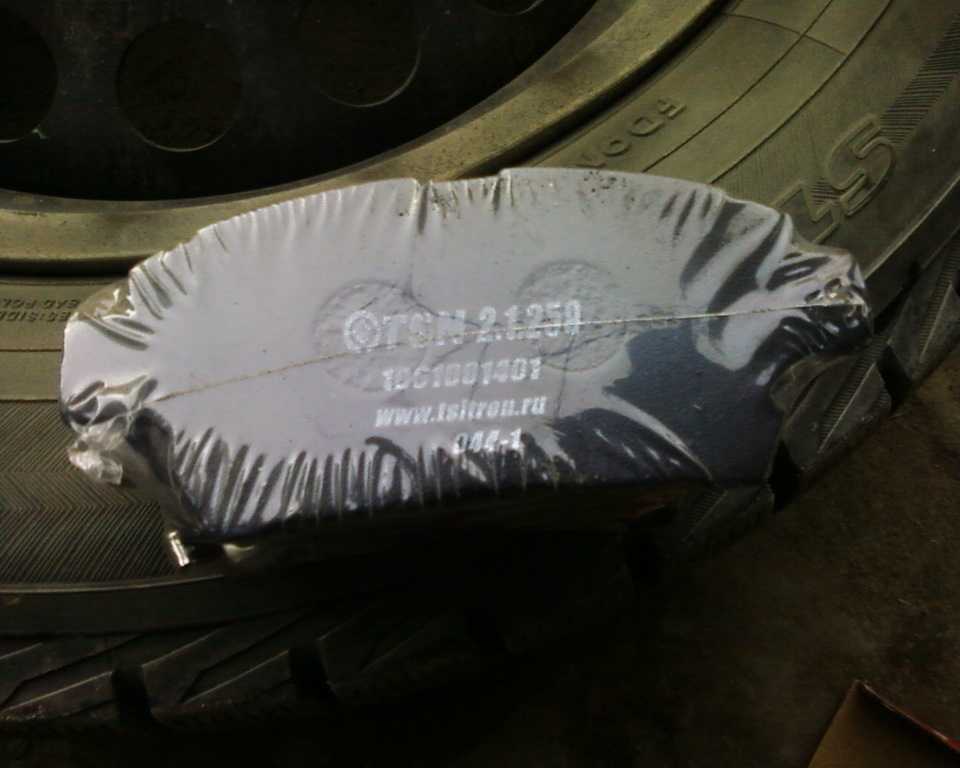

Так выглядят новые тормозные колодки

Инструменты

Для того, чтобы заменить колодки тормозов, необходимо будет подготовить весь необходимый набор инструментов, в частности домкрат. Он нужен для того, чтобы поднять ту сторону автомобиля, на которой находится колесо с нуждающимся в замене тормозах. Лучше всего, после подъёма, установить машину на более надёжную подставку, которой могут выступать бетонные блоки или другие материалы, которые позволят устранить возможность сдвига машины с места.

Снятие колеса

Теперь можно снимать и само колесо. Вместе с колесом необходимо будет демонтировать суппорт. Также, не лишним будет проверить, в каком состоянии находятся пыльники. Впрочем, цена этой детали крайне мала, так что заменить пыльники можно будет «заодно», раз уж вы до них добрались.

Подготовительные работы окончены

Снятие суппорта

Далее подбираем большую прямую отвёртку, которую мы будет использовать для того, чтобы немного убрать поршень суппорта вовнутрь. Для этого необходимо вставить названную отвёртку в небольшой зазор между тормозным барабаном и самой колодкой. Теперь начинаем понемногу проворачивать отвёртку вокруг своей оси до того момента, когда указанные детали не будут отодвинуты одна от другой на полсантиметра.

Отвинчивание болтов

Следующим пунктом будет отвинчивание болтов, которые удерживают суппорт на стойке. Это позволит нам снять суппорт, чтобы добраться к самим колодкам, которые мы должны заменить. К слову, после того, как старые колодки будут доступны для демонтажа, снять их можно будет довольно просто. Просто потяните их на себя.

Установка новых колодок

Теперь и настал момент, когда мы может приступить к установке колодок на Лифан Солано. Впрочем, некоторые специалисты рекомендуют предварительно обработать посадочное место колодок при помощи абразивных материалов. Также, можно будет воспользоваться той же прямой отвёрткой, убрав все лишние наслоения с места крепления.

Если вы чувствуете некоторое сопротивление, в частности, упоры «рваного» типа, то нужно будет снова разъединить их и провести остаточную очистку с дальнейшим смазыванием направляющих. Только после этого суппорт можно будет поставить на место.

А вот так выглядит уже готовый результат

Замена задней ступицы своими руками

Для выполнения работ потребуется инструмент и вспомогательные материалы:

баллонный ключ;
гаечные ключи или головки размером 13, 14 и 17 мм;
отвертка с плоским жалом;
щетка для удаления загрязнений с деталей;
жидкость WD40 (или аналог);
ветошь для протирки.

Для замены ступицы заднего колеса необходимо следовать следующей инструкции:

Зафиксировать автомобиль на месте стоянки путем включения 1-й передачи на коробке скоростей и установки противооткатных упоров под передние колеса (спереди и сзади).
Ослабить гайки крепления заднего колеса, а затем поднять кузов автомобиля на домкрате. Рекомендуется подставить под порог предохранительные упоры.
После демонтажа колеса требуется отключить штекер жгута электропроводки, подведенной к сенсору вращения. Колодка располагается на задней стороне ступицы, для очистки узла от грязи используется щетка с мягким ворсом.
Отвернуть 3 болта, фиксирующие суппорт заднего тормозного механизма. Суппорт устанавливается на детали подвески при помощи проволочного крюка.
После отсоединения тормозного суппорта (шланг от гидравлической магистрали не отсоединяется) производится демонтаж тормозного диска. Узел удаляется при помощи 2 болтов, которые вкручиваются в специальные отверстия на центральной части узла. Винты закручиваются на 0,5-1,0 оборота поочередно, обеспечивая равномерный демонтаж диска, который удерживается колодками барабанного ручного тормоза.
Если тормозной диск снимается с усилием, необходимо свести колодки стояночного тормоза через специальное отверстие на торце диска, закрытое резиновой пробкой. Операция выполняется при помощи тонкой отвертки с плоским жалом, для регулировки используется специальная штанга с винтовым механизмом. Для изменения размера штанги нужно вращать специальное колесико, расположенное на центральной части узла.
Открутить 4 болта, расположенные сзади корпуса ступицы. Детали обеспечивают крепление корпуса ступицы к стальному фланцу задней балки. Поскольку резьбовые соединения находятся в зоне попадания воды и грязи, рекомендуется предварительно очистить головки и обработать места установки специальной жидкостью (например, WD-40).
По заводской инструкции снятая ступица является монолитной и разборке не подлежит, узел меняется целиком на оригинальное изделие или комплект, выпущенный альтернативными производителями.
После установки ступицы на место ставится тормозной диск, регулировка колодок стояночного тормоза выполняется через технологическое отверстие при помощи отвертки. После настройки канал закрывается заглушкой, а затем на место ставится тормозной суппорт, монтируется колесо.
Проверить работоспособность ступицы и стояночного тормоза, при необходимости провести дополнительную корректировку положения колодок.

Некоторые владельцы машин Лифан Солано разбирали ступичный узел. Внутри находятся 2 конических подшипника, взаимное положение колец регулируется в заводских условиях, в процессе эксплуатации корректировка натяжения не предусмотрена. Установка новых подшипников не рекомендуется, поскольку в бытовых или гаражных условиях обеспечить качество выполнения работ невозможно.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Сроки замены колодок

От состояния данных элементов зависит не только эффективность тормозной способности авто, но и безопасность автовладельца и его пассажиров.

Существует способ, благодаря которому можно примерно определить износ колодок. Чем сильнее водителю приходится нажимать на педаль тормоза, тем тоньше фрикционная накладка колодки Лифан Солано. Соответственно, если вы заметили, что раньше приходилось прилагать меньше усилий, при этом тормоза были более эффективны, вероятнее всего, колодки подлежат скорой замене.

Как правило, передние колодки подвержены износу намного сильнее, чем задние колодки. Это объясняется тем, что передняя часть авто испытывает наибольшую нагрузку в момент торможения.

Вопрос о том, когда же рекомендуется менять колодки Лифан Солано, отпадает после прочтения техпаспорта. В нем указано, что 2 мм — это минимальный показатель толщины фрикционного слоя, когда допускается эксплуатация машины.

Опытные владельцы привыкли опираться на пробег, однако новичкам сложно определять эффективность колодок таким образом, фактически «на глаз». Однако это зависит не только от пробега, но и ряда других факторов:

Условий эксплуатации;
Климата;
Состояния дорожного полотна;
Стиля вождения;
Регулярности проведения техосмотра и диагностики.

Примеры показателей эксплуатационного срока колодок на дисках:

Авто отечественного производства — 10-15 тыс. км. пробега;
Машины иностранных производителей — 15-20 тыс. км;
Спорткары — 5 тыс. км.

Сокращает срок также регулярная езда по бездорожью, с большим количеством пыли, грязи и иных абразивных веществ.

2 мм — это минимальный показатель толщины фрикционного слоя, когда допускается эксплуатация машины.

Каковы же признаки изношенных колодок:

Сигналы датчика. Многие иномарки оснащены датчиком, указывающим на износ — при остановке авто водитель может слышать писк. Также многие машины имеют электронный датчик, который выводит оповещение об износе на приборную панель авто;

Внезапно низкий уровень ТЖ. При работе изношенных колодок суппорту требуется больше жидкости, чтобы обеспечить достаточно прижимной силы;

Повышенное усилие при задействовании педали. Если водитель заметил, что приходится прилагать дополнительные усилия, чтобы остановить автомобиль, вероятнее всего колодки Лифан Солано нужно менять;

Видимые механические повреждения. Колодки видны за диском колеса, поэтому владелец в любой момент может их осмотреть на наличие трещин и сколов. Если таковые обнаружены, потребуется произвести замену;

Увеличенный тормозной путь. Снижение эффективности работы тормозов может указывать как на износ фрикционного слоя, так и на нарушения в работе других элементов системы;

Неравномерный износ. Причина одна — нарушение работы суппорта, который также стоит заменить.

Водителям, которые приобрели машины бренда Лифан не стоит переживать, поскольку колодки Лифан Солано оснащены специальными датчиками, сигнализирующими о необходимости замены.

Передний тормозной механизм

Ремонт и проверка компонентов переднего тормозного механизма

1. Снять переднее колесо.

2. Слить тормозную жидкость.

Внимание: Не допускать попадания тормозной жидкости на лакокрасочные поверхности. 3

Снять тормозной суппорт

3. Снять тормозной суппорт.

1) Вывернуть соединительные болты из тормозного суппорта, и затем отсоединить тормозной шланг.

2) Вывернуть два направляющих болта тормозного суппорта и снять тормозной суппорт.

4. Снять передние тормозные колодки.

1) Снять передние тормозные колодки в сборе с внешними накладками.

2) Снять внешнюю накладку № 1 и № 2 с каждой тормозной колодки.

5. Снять фиксатор тормозных колодок.

6. Снять подвижный штифт тормозного суппорта переднего тормозного механизма.

7. Снять пыльник подвижного штифта тормозного суппорта переднего тормозного механизма.

9. Снять пыльник поршня тормозного суппорта. Снять стопорное кольцо и снять пыльник при помощи отвертки.
