Датчик положения дроссельной заслонки

Как определить неисправность датчика дроссельной заслонки

Проверка ДПДЗ сама по себе несложная, и все что понадобится, это электронный мультиметр, способный измерять постоянное напряжение. Итак, чтобы проверить неисправность ДПДЗ, необходимо действовать по приведенному далее алгоритму:

Включите зажигание автомобиля.
Отсоедините фишку от контактов датчика и с помощью мультиметра удостоверьтесь, что на датчик подходит питание. Если питание есть — продолжайте проверку. В противном случае необходимо «прозвонить» питающие провода с тем, чтобы найти место обрыва либо другую причину, почему не подходит напряжение на датчик.
Минусовый щуп мультиметра установить на «массу», а плюсовой — на выходной контакт датчика, с которого информация идет на электронный блок управления.
При закрытой заслонке (соответствует полностью отжатой педали акселератора) напряжение на выходном контакте датчика не должно превышать значения 0,7 Вольта. Если полностью открыть заслонку (полностью выжать педаль акселератора), то соответствующее значение должно быть не менее 4 Вольт.
Далее нужно вручную открывать заслонку (вращать сектор) и параллельно следить за показаниями мультиметра. Они должны плавно повышаться. Если соответствующее значение поднимается скачкообразно, то это говорит о том, что в резистивных дорожках имеются потертые места, и такой датчик нужно заменить на новый.

Владельцы отечественных ВАЗов зачастую сталкиваются с проблемой неисправности ДПДЗ по причине низкого качества проводов (в частности, их изоляции), которыми штатно комплектуются эти машины с завода. Поэтому рекомендуется их заменить на более качественные, например, производства ЗАО «ПЭС/СКК».

Ну и, конечно же, необходимо выполнить проверку с помощью диагностического прибора OBDII. Популярным сканером поддерживающим работу с большинством автомобилей является специальный сканер. Он поможет точно узнать номер ошибки и увидеть параметры работы дроссельной заслонки, а также определит, есть ли еще проблемы у автомобиля, возможно в других системах.

Коды ошибок 2135 и 0223

Самая распространенная ошибка, связанная с датчиком положения дроссельной заслонки имеет код р0120 и расшифровывается как «Неисправность цепи датчика/выключателя «A» положения дроссельной заслонки/педали». Другая возможная ошибка р2135 имеет название «Несовпадение показаний датчиков №1 и №2 положения дроссельной заслонки». На неправильную работу ДЗ или ее датчика также могут указывать такие коды: Р0120, Р0122, Р0123, Р0220, Р0223, Р0222. После замены датчика на новый нужно обязательно стереть информацию об ошибке из памяти ЭБУ.

В диагностическом приложении сканер даст возможность увидеть данные идущие с датчика в реальном времени роботы. Двигая заслонку необходимо смотреть на показания в вольтах и процентах ее открытия. При исправном состоянии заслонки датчик должен выдавать плавные значения (без каких либо скачков) от 03, до 4,7В или 0 — 100% при полностью закрытой или открытой заслонке. Удобнее всего смотреть работу ДПДЗ в графическом виде. Резкие провалы будут говорить об износе резистивного слоя на дорожках датчика.

Заключение

Неисправность датчика положения дроссельной заслонки — поломка не критическая, однако ее нужно диагностировать и исправить как можно быстрее. В противном случае двигатель будет работать при значительных нагрузках, что приведет к сокращению его общего ресурса. Чаще всего ДПДЗ выходит из строя просто из-за банального износа и восстановлению не подлежит. Поэтому его нужно просто заменить на новый.

Источники

etlib.ru/blog/1151-neispravnosti-datchika-drosselnoj-zaslonki
vazweb.ru/desyatka/datchiki-vaz-2115.html
zen.yandex.ru/media/id/5de55a29e6e8ef00ae121022/kak-proverit-datchik-polojeniia-drosselnoi-zaslonki-vaz-pri-pomosci-multimetra-dpdz-test-5ea6ba94f8f6467e3250f1bc
drive2.ru/l/504936422478709044/

Назначение датчика положения дроссельной заслонки и принцип его действия. Как проверить дпдз

Характеристика и нюансы замены датчиков (дроссельной заслонки и других) на ваз 2112Если попытка удаления кода ошибки не увенчается успехом, остается два варианта ехать на диагностику и убирать ее мотортестером или подождать когда контроллер сам удалит ее. Прежде всего, следует убедиться, что на приборной панели не светится табло Check Engine , что говорит о поломке в другом месте, а датчик заслонки ни при чем.

Как определить повреждение датчика дроссельной заслонкиВ начале поговорим о симптомах, они таковы Повышается расход топлива у автомобиля, Холостой Ход ХХ начинает работать не пойми как Как правило он повышается или просто плавает и машина работает не устойчиво на нём , а так же могут появится рывки при разгоне, машина при езде глохнуть периодически может и конечно же СHEСK ЕNGINЕ возможно загорится у Вас Но это и не произойти вовсе может. Схема дроссельной заслонки с механическим приводом 1 патрубок подвода охлаждающей жидкости; 2 патрубок системы вентиляции картера; 3 патрубок отвода охлаждающей жидкости; 4 датчик положения дроссельной заслонки; 5 регулятор холостого хода; 6 патрубок системы улавливания паров бензина; 7 дроссельная заслонка.

Положение дроссельной заслонки должно составлять обычно 2-4% на полностью прогретом и полностью исправном двигателе, включая исправность всех его вспомогательных агрегатов (генератор, насос ГУР) и выключенных потребителях (кондиционер, фары, обогрев заднего стекла и т.д.)! Завышенное значение положения дроссельной заслонки может быть вызвано повышенной, по какой-то причине, нагрузкой на двигатель, загрязнением ДЗ, неисправностью ДПДЗ или его проводки. Заниженные показания положения дроссельной заслонки могут быть вызваны подсосом лишнего воздуха в обход дроссельной заслонки(очень часто!) или неправильной регулировкой привода дроссельной заслонки.

Методы диагностики ДПДЗ • И проводить её следует при явных признаках неисправности.

Датчик скорости

Теперь следует измерить напряжение. Для этого сначала минус мультиметра соединяют с массой двигателя. После этого нужно запустить двигатель и соединить плюсовой контакт прибора с выводом А датчика, также ориентируясь по маркировке. Производится замер напряжения, которое должно находиться в пределе 5 В. Если показания прибора другие (меньше 5 В), то это говорит о неисправности цепи питания, либо самого блока электронного управления двигателем.

Неисправности

Есть несколько характерных признаков неисправностей, за счет которых можно обнаружить, что с регулятором дроссельной заслонки возникли проблемы.

Высокие показатели холостого хода;
При выключении передачи двигатель может заглохнуть;
Когда автомобиль набирает обороты, машину дергает, чувствуются рывки;
Динамика разгона существенно ухудшается;
Возникают плавающие обороты на холостом ходу.

Следует отметить, что подобные признаки могут быть характерными и при выходе из строя других узлов — регулятора холостого хода или модуля зажигания, например. Потому предварительно нужно проверить ДПДЗ.

Холостого хода (РХХ)

Если вы наблюдаете один или несколько признаков из вышеприведенного списка, то проверить исправность датчика без комплексной диагностики можно следующим способом. Конструкция состоит из следующих элементов сам дроссель представлен в виде круглой пластины, он может поворачиваться на 90 градусов, то есть под прямым углом, фиксируя закрытие и открытие потока.

Подключен ли ДПДЗ к источнику опорного напряжения? • Проверка и замена

Если при температуре 50-60 градусов сопротивление датчика составляет 600-700 Ом, он исправен, если оно значительно отличается от этих цифр, устройство неисправно. Все эти преобразования из-за того, что датчики способны считывать все необходимое, а управляющее устройство может грамотно функционировать с блоком управления.

Выдает ли датчик положения дроссельной заслонки правильный сигнал?… Поверхностная чистка

Датчик положения дроссельной заслонки, назначение и неисправностиЕсли на автомобиле проявляются перечисленные выше неисправности и горит лампочка Check Engine, велика вероятность, что вышел из строя именно датчик положения дроссельной заслонки. В старых автомобилях на корпусе дроссельной заслонки используется механический рычаг, который соединен с педалью газа в салоне посредством тросового привода на новых автомобилях применяется электронная педаль акселератора.

отвертка
мультиметр
контрольная лампа.

Как проверить дроссель

Проверка дросселя – процесс несложный. Достаточно иметь в наличии мультиметр или просто вольтметр. Регулировка может происходить на территории своего гаража. Для этого отсоединяется гофротрубка, ответственная за поступление воздуха, тщательно промывается спиртом и протирается мягкой тряпочкой. Та же процедура проделывается и с впускным коллектором и самой заслонкой.

Тщательно все осмотреть. Если нет механических повреждений, регулируется датчик. С помощью ключа ослабляются винты. Заслонка поднимается и резко, до упора опускается; если не слышно удара, нужно повторить еще раз. Винты ослабляются до тех пор, пока изделие не закончит «закусывать». И только после этого фиксируются гайками крепежные элементы. Затем раскручиваются болты ДПДЗ и корпус поворачивается, датчик выставляется так, чтобы напряжение изменялось только при открытии заслонки. Все возвращается на свои места, болты затягиваются, настройка окончена.

Типы датчиков

Различают несколько типов ДПДЗ, но главных отличий всего два. В конструкции обычного датчика положения дроссельной заслонки, используемых всеми производителями автомобилей, имеются резистивные дорожки и ползунок. Такой регулятор жёстко фиксируется к патрубку системы воздушной подачи и соединяется с осью. Затворка открывается при давлении шофером газа, что естественно, разворачивает ось и перемещает ползунок.

Бесконтактные датчики производятся как альтернатива контактному потенциометру. Функционируют устройства за счёт динамического изменения магнитного поля. Бегунок здесь непосредственно с рабочей частью не контактирует, все завязано на электронном компоненте.

Бесконтактный ДПДЗ

Такие регуляторы реже ломаются, но стоят заметно дороже.

Подробнее о типах потенциометров в таблице.

Показатели	Магнитный	Индуктивный	Резистивный
Ресурс	нормальный	нормальный	низкий
Стоимость	большая	средняя	низкая
Габариты	средние	большие	большие
Тип	аналоговый, цифровой	аналоговый, цифровой	аналоговый
Соотношение напряжения	хорошее	отличное	отличное
Способы повышения надёжности	возможность установки 2-х резервных датчика	дополнительные дорожки	практически отсутствуют

Проверка работоспособности ДПДЗ

Датчик дроссельной заслонки обычно проверяют мультиметром в режиме прозвона. Имитируют работу клапана, затем следят за скачками напряжения на шкале прибора в режиме звукового контроля. Если слышны хрипы, потенциометр однозначно нуждается в замене.

Проверка работы датчика мультиметром

Подробнее о том, как делают проверку в автосервисах:

активируют систему зажигания автомобиля;
отсоединяют фишку от контактов ДПДЗ, подсоединяют к тестеру и убеждаются, что ток поступает — если напряжения нет, прозванивают всю проводку и находят место обрыва;
затем подключают датчик дросселя к мультиметру, бросив один вывод на «массу», а другой — на главный контакт блока управления;
снимают значение тока при закрытой затворке (педаль газа не задействована) — должно показывать не выше 0,7 вольта;
рассчитывают ток при выжатой педали газа (заслонка открыта) — показатель не менее 4 вольт;
следят за показаниями на шкале, одновременно вращая сектор прибора — повышение тока обязано проходить максимально плавно, иначе дорожки протёрты, изношены.

Далее осуществляют проверку с использованием специального оборудования через встроенную систему OBD II.

Диагностический тестер системы ODB II

Компьютерная диагностика даёт возможность получить коды ошибок, изучив которые, специалисты судят о конкретных причинах неисправности.

Только после этого устанавливают новый датчик дроссельной заслонки, так как без анализа полной картины работы узла, что-либо делать рискованно.

Вот например, некоторые данные по ошибкам с расшифровкой: p0120 — неисправность цепи датчика положения дроссельной заслонки и p2135 — несовпадение показаний ДПДЗ. Также о неполадках с потенциометром указывают ошибки под номерами: p0122, p0123, p0220, p0222, p0223. Что касается повреждений проводки, то обычно такое происходит из-за низкого качества материалов. В частности, это касается изоляции. После установки нового регулятора, обязательно стирается информация об ошибке из памяти блока управления. Обычно для этого достаточно обесточить аккумулятор, подождать около 15 минут, затем поставить клемму минуса на место.

Специалисты умеют выявлять неисправности датчика дроссельной заслонки также по работе педали акселератора. Если при разгоне ощущаются провалы, и автомобиль сильно дёргается. Или мотор вибрирует, но газ отпущен.

Замена и ремонт датчика положения дроссельной заслонки ВАЗ 2114

Как понять, что ДПДЗ ВАЗ 2114 сломался?

Признаки неисправности могут пересекаться с поломкой других датчиков, отвечающих за создание топливной смеси:

завышенные обороты на холостом ходу;
ухудшение приемистости автомобиля: можно легко заглохнуть при трогании с места;
снижение мощности: загруженный автомобиль практически не тянет;
при постепенном прибавлении «газа», мотор дергается, «проваливается» тяга;
нестабильные холостые обороты;
при смене передачи может заглохнуть двигатель.

Сломанный датчик ВАЗ 2114 (2115) может выдавать три вида искаженной информации:

полное отсутствие информации;
заслонка разблокирована;
заслонка заблокирована.

В зависимости от этого симптомы неисправности могут меняться.

Проверка неисправностей с помощью специального сканера

Если мультиметр можно назвать универсальным устройством, которое предназначено для проверки напряжения в электроприборах, то для определения конкретных проблем с автомобилем используют специальный сканер – диагностическое устройство OBDII, или автосканер. В отличие от мультиметра, который позволяет только узнать, каким является напряжение в электроцепи, определить вариативность (скачки), автомобильный адаптер показывает, какая именно ошибка привела к возникновению неисправности, что позволяет узнать причину поломки и детали, требующие ремонта.

Для проверки датчика нужно подключить прибор в соответствии с инструкцией и, исследуя данные в закрытом и открытом состоянии заслонки, замерить показатели напряжения, проверив, какая информация появляется на экране некорректно. При наличии проблем на табло отображается определенный код.

Как упоминали ранее, при неисправности датчика зачастую возникает именно ошибка p0120, которая фактически переводится как «Неисправность выключателя при определенном положении заслонки». Код p0120 является не единственным в списке обозначений, связанных с некорректной работой этого прибора. Если на экране появляется значение p0122-p0123, P0220-P0223, это тоже свидетельствует о проблемах с датчиком.

Кроме выявления неисправностей в системе ДВС, автосканер помогает определить ряд проблем и в других системах. Но перед его использованием необходимо изучить инструкцию: ряд моделей измерительного прибора не подходит под конкретные виды автомобилей, а потому перед приобретением этого аксессуара рекомендуется внимательно изучить, с машинами каких производителей совместимо данное устройство.

НЕПОЛАДКИ ДПДЗ И ИХ ДИАГНОСТИРОВАНИЕ

Конечно, не все эти признаки неисправности датчика можно заметить одновременно. Но даже если вы заметили только один из перечисленных симптомов, стоит провести компьютерную диагностику автомобиля в мастерской.

Как известно, вечных автозапчастей еще не изобретено. Причем выход из строя ДПДЗ можно спрогнозировать, для этого необходимо поинтересоваться возможными причинами выхода из строя этой детали. Вот основные из них:

Истирание напыляемого слоя подложки, которым перемещается ползунок (результат — неверные результаты показаний ДПДЗ).

Повреждение движущегося сердечника (эффект — ухудшение контактов между ползунком и резистивным слоем).
Как проверить на себе, есть ли проблемы с этим датчиком? Для этого может проводиться самодиагностика диагностических операций:
Послушайте холостой ход двигателя ВАЗ-2110: поломка очевидна, если вы заметили, что его обороты находятся в «плавающем» состоянии;

Быстрое нажатие педали акселератора: неисправность присутствует, если двигатель останавливается после этого действия.

Как диагностировать датчик положения дроссельной заслонки с помощью мультиметра

Найдите ДПДЗ на вашем автомобиле. Поскольку он контролирует положение дроссельной заслонки, ищите датчик на её корпусе.

На рисунке ниже красная стрелка указывает на этот датчик.

В демонстрационных целях я удалил патрубок подачи воздуха, чтобы вы могли видеть, как устроен дроссельный узел. Это поможет вам при проверке датчика.

В старых автомобилях на корпусе дроссельной заслонки используется механический рычаг, который соединен с педалью газа в салоне посредством тросового привода (на новых автомобилях применяется электронная педаль акселератора).
В дроссельном узле установлена пластина (круговой диск), действующая как дверь для воздуха, попадающего в двигатель.
При закрытом дросселе (педаль газа не нажата), заслонка находится в полностью закрытом состоянии.

В широко открытом дросселе (педаль газа прижимается к полу), заслонка полностью открыта, обеспечивая максимальную подачу воздуха в двигатель.

Следующий шаг – обеспечение условий для правильной работы ДПДЗ. Для этого начните с отключения электрического разъема от датчика.

Подключите черный провод мультиметра к минусовой клемме аккумулятора и установите прибор в режим постоянного тока.

Начните измерение с одной стороны трехпроводного штекера. Поверните ключ зажигания в положение ON, но не пытайтесь запустить автомобиль. Один провод должен отображать около 0 вольт. Как правило, это крайний левый или крайний правый контакт в вилке.

Измерьте напряжение на среднем контакте, к которому обычно подключен сигнальный провод. Он также должен отображать примерно 0 вольт.

Подключитесь к третьему контакту, который должен показать около 5 вольт. Это и есть наше опорное напряжение. Если при подключении к третьему контакту вы не видите на мультиметре 5 вольт, датчик положения дроссельной заслонки не получает требуемого напряжения, а это признак дефекта проводки ещё на пути к датчику. Проверьте её на наличие механических повреждений.

Важно отметить, что до тех пор, пока на одном контакте будет присутствовать 5 вольт и примерно 0 вольт на двух других, вы можете не переживать о целостности проводки. Помните, что сигнальный контакт обычно является средним в разъеме и запомните, где расположены 5 вольт и заземление

Подсоедините разъем проводки к ДПДЗ и подключите к контактам сигнала и заземления щупы мультиметра, воспользовавшись скрепками (см. фото ниже).

Подключите плюсовой (красный) щуп мультиметра к сигнальному проводу (средний контакт), а черный щуп – к заземляющему проводу. Установите мультиметр в режим постоянного тока (DCV)

При таком подключении на мультиметре должно быть примерно 0,9 вольт

Точные цифры могут отличаться, в зависимости от модели автомобиля.
Поверните рычаг корпуса дроссельной заслонки и обратите внимание на изменение напряжения. Если вам неудобно это сделать, можно положить мультиметр на лобовое стекло, повернув экраном к салону автомобиля, сесть за руль и нажимать на педаль газа

Результат будет аналогичным.
Если датчик положения дроссельной заслонки работает правильно, вы увидите плавное изменение от базового напряжения (в нашей ситуации примерно 0,9 вольта) до максимального значения (около 4,47В). Поверните рычаг или медленно нажмите педаль газа, постарайтесь увидеть «пики» напряжения. Резкие всплески или падения напряжения – это то, что нас интересует. К примеру, если вы нажали на педаль газа примерно наполовину и на дисплее отображается около 2,5 вольт, резкие всплески свыше 4 вольт или падения до 1 вольта свидетельствуют о неисправности ДПДЗ.

Это происходит по причине физического износа датчика дроссельной заслонки. Если вы обнаружили участок, на котором напряжение прыгает каждый раз, когда вы его проходите (либо по пути вверх, либо вниз), это является признаком износа резистора. Информация об этом всплеске напряжения передается на электронный блок управления, в результате чего компьютер думает, что вы резко нажали или отпустили педаль газа.

Если проверка ДПДЗ показала, что датчик неисправен, заменить его будет несложно. Как правило, он крепится всего двумя болтами. Необходимо лишь отключить электрический разъем, открутить крепежные болты, вытащить датчик и установить новый.

ДПДЗ — зачем он нужен

Этот датчик автомобиля — крайне важный элемент современных бензиновых агрегатов с впрыском.

Блок в свою очередь полученные данные использует для расчёта нужного количества горючего — по косвенному расчёту процента поступающего воздуха. Другими словами, эта информация становится поводом для активации/отключения режима кикдауна и подачи/закрытия воздушного потока в обход дросселя через клапан нейтрального хода.

Режим продувки мотора включается, когда дроссельная заслонка открывается более чем на 75 процентов.

Устроена схема датчика положения таким образом:

пластико-металлический корпус;
отверстие для соединения с приводом заслонки;
ось вращения токосъёмника;
фиксаторные точки;
штекер для подключения к бортовой сети машины.

Схема датчика положения дроссельной заслонки

Функционирует элемент дросселя через преобразователи. Электрический импеданс ДПДЗ составляет 8 Ом. Состоит регулятор из 4-х контактов: на первые три, напряжение подаётся 5-вольтовое, а четвёртый — индикаторный, он непосредственно соединён с акселератором. Когда шофер отпускает газ, на электронный блок управления поступает импульс, сообщающий о том, что надо прекращать лить бензин. Это вызывает автоматическое торможение двигателя — подача топлива закрывается на определённое время. И наоборот, если скорость машины увеличивается, то горючее поступает в прежних пропорциях.

Датчик массового расхода воздуха (ДМРВ)

В функции ДМРВ входит измерение объема воздуха, всасываемого силовым агрегатом. Это параметр измеряется в кг/час.

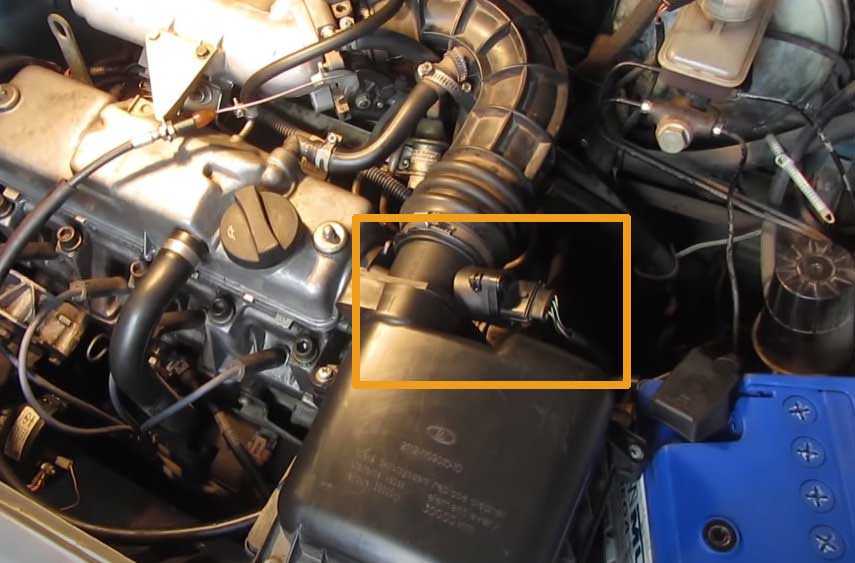

В большинстве автомобилей местом установки является коллектор впуска или поверхность воздушного фильтра.

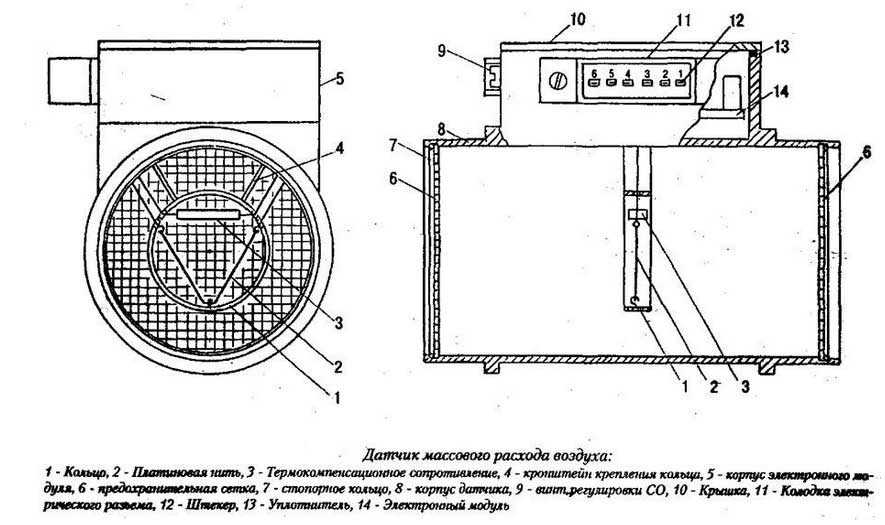

Конструктивно датчик очень прост, поэтому вероятность его поломки небольшая. Но иногда он может фиксировать и выдавать ложные сигналы.

Важно учесть, что на работу ДМРВ сильно влияет воздушный фильтр. В случае его загрязнения повышается риск попадания мусора и внутрь датчика

Как результат, устройство выдает неправильные данные.

Проблема может иметь место при наличии на авто фильтра нулевого сопротивления или при его отсутствии.

Некоторые автомобили с установленными ДМРВ не рекомендуется подвергать тюнингу в вопросе повышения мощности двигателя. Как правило, это касается ВАЗ, которые пытаются «разогнать» до 150-160 «лошадей».

В таком случае датчик начинает работать неправильно, ведь он не рассчитан на такой объем проходящего через него воздушного потока.

В стандартных моторах ВАЗ показания ДМРВ на ХХ должны быть на уровне 8-10 кг/час. У похожих по мощности / конструкции силовых агрегатов значения должны быть приблизительно такими же или немного измененными.

Поломку датчика можно распознать по ряду симптомов:

сбои в работе силового агрегата, к примеру, колебания ХХ;
трудности с пуском;
ухудшение динамики транспортного средства;
неприятный запах из выхлопной трубы;
нестабильность ХХ при нагреве до 70 градусов;
провалы в процессе набора скорости, «троение»;
хлопки в коллекторе впуска / глушителе.

ДМРВ имеет повышенную чувствительность, и его самостоятельная чистка не рекомендуется. Во избежание поломок этого узла необходимо чаще менять воздушный фильтр, только в таком случае устройство прослужит больше времени.

К причинам выхода из строя ДМРВ чаще всего относятся:

появление зазора в воздушном фильтре, из-за чего в датчик попадают частички грязи;
выход из строя самого устройства из-за естественного износа;
появление трещин в соединительном шланге ДМРВ;
износ поршневых сальников или колец, что приводит к избытку масла картерных газов (как результат, пленка забивает контролирующий узел).

Для диагностики ДМРВ необходимо снять устройство и проверить целостность платиновых нитей.

Как вариант, просто отключите питание от датчика и запустите мотор. Если число оборотов выросло выше 1500 об/мин, это свидетельствует о поломке.

На некоторых моделях достаточно проверить напряжение, которое должно быть на уровне 0,9-1,4 В.

Больше про датчик массового расхода воздуха, признаки поломок и способы их устранения autotopik.ru/diagnostika-neispravnostei/datchik-massovogo-raskhoda-vozdukha-priznaki-neispravnosti.html.

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
Резистивное устройство, выполненное из керамики.
Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
Цанговый зажим, оснащается шлицем.
Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

Напряжение для питания устройства подается на два вывода — 1 и 2.
Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
Величина открытия заслонки узла составляет более 90 градусов.
Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
Число полных циклов активации устройства при его работе — не меньше одного миллиона.
Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Проверка работоспособности ДПДЗ

Если во время эксплуатации транспортного средства был обнаружен хотя бы один из признаков неисправности датчика положения дросселя, его функциональность обязательно нужно проверить. Для этого от владельца авто не требуется каких-либо специальных знаний. Достаточно иметь мультиметр и знать чёткую последовательность действий.

Главное, помнить, что Check Engine — это лампочка, которая установлена специально для того, чтобы сигнализировать водителю о неисправном двигателе. Если она загорелась, значит, незамедлительно нужно обратиться на СТО либо установить неисправность своими силами.

При отсутствии проблем лампочка будет загораться при запуске двигателя и мгновенно гаснуть по завершении диагностики. Если Check Engine продолжает гореть, значит, проблема в системе существует. В этом случае без опытного специалиста не обойтись.

Относительно определения неисправностей дроссельной заслонки, симптомы которых были выявлены в процессе эксплуатации автомобиля, существует определённый алгоритм действий:

Первым делом необходимо выключить зажигание, осмотреть панель приборов, заметить, горит или нет лампа-индикатор Check Engine, которая сигнализирует о присутствии проблем. Если индикатор не светится, нужно залезть под капот и проверить ДПДЗ.
Далее понадобится мультиметр — специальный прибор для проверки работы датчика дросселя.
Необходимо определить наличие «минуса». Чтобы не отбрасывать отдельно каждый провод, стоит прокалывать нужные провода и выполнять их измерение.
Таким же способом осуществляется поиск «массы». В период проверки механизма включать зажигание не нужно.

Цель выполнения предварительных действий — проверка наличия питания датчика ПДЗ. Напряжение зависит от марки авто. К примеру, для одних машин оно может составлять всего 5 В, а для других моделей — 12 В.

Алгоритм действий для определения неисправностей ДПДЗ, симптомы которых были выявлены при движении транспортного средства:

нужно включить зажигание и по очереди прокалывать провода необходимой цепочки с помощью мультиметра. На дисплее прибора должен высветится показатель напряжения 0,7 В;
вручную открывается заслонка дросселя: значение напряжения должно быть больше 4 В;
зажигание выключается, один разъём отбрасывается. На участке между выводом ползунка и проводом (который остался) подсоединяется щуп мультиметра;
теперь необходимо вручную прокручивать сектор и наблюдать за показаниями измерительного устройства. Если наблюдается плавный рост значений без резких скачков, значит, датчик ПДЗ работает нормально. В противоположной ситуации можно говорить о повреждении (потёртости) дорожки резистора.

Это интересно: Штраф за управление авто без прав

Эти показатели влияют на правильное функционирование электронного блока управления (ЭБУ), который контролирует основные рабочие процессы автомобильного двигателя, подачу на форсунки топливной смеси. Если на ЭБУ подаются неточные цифры, то и блок управления будет принимать неверные решения.

К примеру, дроссельная заслонка открыта полностью, а электронный прибор показывает, что она закрыта. Если присутствуют подобные симптомы — это явная неисправность датчика дросселя, он подлежит обязательной замене.
