Тормозные колодки киа cпортейдж 3: описание и замена

Как заменить передние тормозные колодки на Спортейдж 2 и 3

Это руководство по замене колодок лучше всего подойдёт для третьего поколения модели (2011, 2012, 2013, 2014, 2015, 2016). Однако, на автомобиле второго поколения процедура мало чем отличается от приведённой здесь. Мы подробно рассмотрим в чём заключается замена передних тормозных колодок Киа Спортейдж, а так же, как и чем смазать направляющие пальцы суппортов.

Владельцы автомобилей Hyundai и Kia таких как Optima, Rio, Soul, Elantra, Solaris, Forte, Sorento и некоторых других также могут найти это руководство полезным, так как конструкции тормозной системы на них схожи.

Самые известные заменители:

Febest
Ashika
Japan Parts
Masuma
LYNXauto

Bosch
Ferodo
Friction Master

Borg & beck
Brembo
Ate

Первые пять из этого списка — самые недорогие, производство, как правило, Китай. Вряд ли могут похвастаться выдающимися характеристиками, но вполне могут рассматриваться в качестве бюджетного варианта. Следующие три фирмы — это середина, признанная на мировом рынке, по качеству и характеристикам редко уступающая оригинальным изделиям. Остальные три считаются топовыми производителями, продукция которых соответствует высшим стандартам качества, к тому же две из них специализируются именно на выпуске деталей для тормозных механизмов.

Переходим к процессу замены.

5. Задние тормозные механизмы

*21,6 – 31,4 Н•м 6,9 – 12,7 Н•м*

1. Болт направляющего штока 2. Штуцер для прокачки 3. Скоба суппорта 4. Суппорт 5. Прокладка внутренней колодки 6. Тормозная колодка 7. Держатель

Снятие

1. Снимите заднее колесо.

Примечание:

Момент затяжки: 88,3 ~ 107,9 Н•м.

2. Снимите задний амортизатор. (Только 2WD).

3. Снимите задний верхний рычаг. (Только 2WD).

4. Отверните болт (B) с отверстием и болты (C) крепления суппорта, затем снимите задний суппорт (А) в сборе.

Примечание:

Момент затяжки:

Тормозной шланг к суппорту (B): 24,5 ~ 29,4 Н•м.

Суппорт к держателю (C): 78,5 ~ 98,1 Н•м.

*С А В С*

5. Отверните винты (A) и снимите тормозной диск.

Какие колодки выбрать вперед и назад

AkebonoAkebono ACT787 ProACTAkebonoProACTAkebono ACT787 ProACTProACT — одна из самых популярных тормозных колодок благодаря своему дизайну и премиальному качеству. Она сделана из ультрасовременной керамики, а её сила захвата впечатляет. Даже на высокой скорости оригинальная колодка почти мгновенно остановит ваш автомобиль. Обе тормозные колодки также имеют штампованные спинки, которые хорошо работают на большинстве типов транспортных средств. Если у вас есть седан или спортивный внедорожник, эти колодки будут вам полезны, в отличие от низкокачественных тормозных колодок, которые снижают производительность автомобилей.
Wagner ThermoQuietThermoQuiet QC465A. Если вы заменяете компоненты безопасности, такие как тормозные колодки, всегда выбирайте лучшие марки. Выбранный вами продукт должен быть прочным. Он также должен быть компактно и просто оформлен, чтобы повысить безопасность транспортных средств и упростить установку. Этот набор керамических дисковых накладок ThermoQuietThermoQuiet QC465A соответствует всем требованиям техники безопасности. Например, он повышает тормозную способность большинства автомобилей на 15%.
AkebonoAkebono ACT914 ProACTProACT. AkebonoAkebono, которому доверяют миллионы владельцев автомобилей, является ведущим производителем качественных автомобильных запчастей. Например, тормозные колодки в его арсенале — одни из лучших. Чтобы получить оригинальный и качественный продукт, который будет вам полезен, выберите ACT914 ProACTProACT. Этот набор универсальных тормозных колодок совместим с большинством типов транспортных средств. Это надежно. Вы также получите прочный набор тормозных колодок, который будет служить вам в течение многих месяцев. Не тратьте деньги на альтернативы.
Bosch BC905 QuietCast Premium как и Toyota и ACDelco, является авторитетным брендом среди большинства автовладельцев. У этого также есть много качественных автомобильных запчастей, которые нравятся и механикам и людям. Чтобы получить набор надежных тормозных колодок, которые безупречно работают в вашем автомобиле, Bosch BC905 QuietCast Premium выделяется. Эти прокладки долговечны. Они не ломаются и не распадаются, как это часто бывает с некоторыми некачественными товарами. Работа колодок почти бесшумная.

Конечно, можно выбрать и альтернативу, тем не менее, эти модели возглавляют топ продаж в 2019 году.

Порядок замены задних колодок по шагам

Пошаговая замена

Снимаем колесо.
Откручиваем и вынимаем два болта суппорта.
Болты под ключ на четырнадцать.
После откручивания болтов снимаем суппорт. Суппорт нужно подвязать на проволоке к кулаку так чтобы тормозной шланг не был в натяжении.
Вынимаем колодки из места посадки. Так же снимаем противоскрипную пластину с правой колодки. Но если вы купили оригинальные колодки она идет новая в комплекте.
Щеткой очищаем посадочные скобы колодок от ржавчины и мусора.
Вынимаем направляющие пальцы и смазываем их. Смазываем специальной смазкой. Сейчас их очень много разных, поэтому выбирайте по своему карману.
Устанавливаем колодки на место.
Вдавливаем поршень с помощью больших сантехнических клещей. Так же это можно сделать с помощью струбцины или купить специальный инструмент.
Устанавливаем суппорт и закрепляем двумя болтами с помощью ключа на четырнадцать. Перед закручиванием болтов смазываем несколько витков резьбы анаэробным фиксатором синего цвета.
Устанавливаем колесо и меняем колодки с другой стороны.

Готово! Колодка заменена.

Надеемся, что данная статья поможет пользователям с заменой колонок и сэкономить на ремонте.

Важные моменты:

для того, чтобы заменить колонки, нужно правильно подобрать тип;
высокая цена не всегда говорит о высоком качестве, но высокое качество не купить за низкую цену;
проверяйте качество установки пред вводом автомобиля в эксплуатацию, чтобы избежать ДТП.

Делая всё самостоятельно, пользователь не только потратит меньше денег, а приобретёт полезный навык ремонта, ведь не всегда сервисные центры по ремонту находятся в шаговой доступности.

Замена задних тормозных дисков с колодками на Spotage 3 Рестайл — бортжурнал KIA Sportage Синий иней 2014 года на DRIVE2

Вот наконец-то довёл дело до конца. Заменил задние диски с колодками. Всё снова в ужасном состоянии было.Всё наудивление открутилось без проблем.Только диски трудно выбились.

Направляющие были незакисшими, но всё равно всё заново смазал и заменил пыльники направляющих.

Пыльники направляющих для переда и зада

Механизм для сведения колодок ручника

Заодно заменил одну закисшую направляющую с пыльником на переднем суппорте. Теперь красота!Задние тормозные диски ATE — 24.0110-0286.1Колодки тормозные задние Yes-Q Ceramic — ESD8061Направляющая нижняя переднего суппорта — 581611H000Пыльники направляющих перед и зад — 581641H000

Быстрый очиститель (0,5л) LIQUI MOLY — 1900

Видно, что колодки трут не всей плоскостью

Колодки сточилились за 1 год. Хотя торможу редко. Но весной колодки прикипели к скобе. Снимал и смазывал всё.

Цена вопроса: 6 116 ₽ Пробег: 107500 км

Порядок замены передних колодок по шагам

Пошаговая замена:

Ослабьте затяжку гаек левого переднего колеса, подложите под задние колеса противооткатные упоры («башмаки»). Домкратом приподнимите переднюю часть автомобиля, установите ее на надежные опоры и снимите левое переднее колесо.
Вставив большую отвертку между суппортом и тормозным диском, сдвиньте суппорт наружу, утопив тем самым поршень рабочего цилиндра в цилиндр для получения зазора между колодками и диском.
Ослабьте затяжку болта крепления нижнего направляющего пальца суппорта, удерживая палец от проворачивания вторым ключом и выверните болт.
Выверните болт крепления кронштейна тормозного шланга к поворотному кулаку и отсоедините кронштейн от кулака.
Поднимите суппорт вверх, снимите внутреннюю и наружную тормозные колодки.
Снимите с внутренней колодки упорную пластину поршня и установите ее на новую колодку.

Готово! Колодка заменена.

Оригинальные тормозные колодки на Kia Sportage 3

Колодки передние обозначены следующими взаимозаменяемыми артикулами:

581012SA70 – до 2011 года;
581012YА00 – с 2011 по 2014;
581012YA50 – 2014 г.;
581012SA51 – после 2015.

Размеры в мм (длинна; высота; ширина): 137,8х60,8х16.

Тормозные колодки для задних колёс Киа Спортейдж 3:

583022YA30; 583022SA30; 583022YА31 – после 2011 года для дисков с номером 584111Н100;
583022SА10 – для рестайлинговых внедорожников 2014 года выпуска.

Задние для полноприводного автомобиля:

583022SA70 – оригинал;
583022SА10 – номер после 2013 года;
583022YA50 – рестайлинг 2014 г.в.

Размеры: 94х41х16 мм.

Ручник имеет отдельный барабанный механизм, оригинальные расходники к которому обозначены следующими артикулами:

583053SA20 – для машин с приводом 2WD;
583053SА30 – 2WD;
583052SA30 – для внедорожников с приводом на обе оси.

Этот внушительный список состоит из оригинальных расходников.

Такая универсальность объясняется тем, что Спортейдж третьего поколения построен на платформе Hyundai IX35. Кроме того, переименование происходило после того, как компания Киа меняла поставщика деталей.

Индикаторы замены

Вот несколько признаков того, что вам нужны новые тормозные колодки:

Индикатор износа на приборной панели автомобиля. Когда фрикционный материал на тормозные колодки изношена в течение 2 мм от опорной пластины колодок, замена колодок необходимо. У большинства новых автомобилей сегодня есть электроника, встроенная в тормозную колодку. Когда подушка находится в точке, которую необходимо заменить, на приборной панели вашего транспортного средства появится символ. Обратитесь к руководству пользователя, чтобы узнать, как выглядит символ.
Высокий визг при торможении. Когда фрикционный материал на колодки изношен близко к опорной плите, вы можете услышать скрип или писк шум , когда вы едете , независимо от того, притормаживали вы или нет. Этот визгающий или скрипучий шум предназначен для того, чтобы вы знали, что тормозные колодки становятся низкими и требуют проверки. Если весь фрикционный материал на тормозной колодке изношен, при нажатии на педаль тормоза вы услышите шумы и скрежет. На этом этапе замена колодок является обязательной, и транспортное средство небезопасно для вождения до исправления.
Пульсация тормозной педали или вибрация автомобиля. Со временем в тормозных роторах могут развиться чрезмерное изменение толщины (> 0,001 дюйма), чрезмерное биение ступицы колеса (> 0,002 дюйма) или тормозной ротор может деформироваться из-за высоких рабочих температур. Если эти дефекты имеют место быть, вы можете заметить пульсацию в педали тормоза или рулевом колесе во время торможения. Новые колодки и шлифовка или замена ротора потребуются, если у него есть какой-либо из вышеупомянутых недостатков.
Автомобиль тянет или бродит при торможении. Если во время торможения ваш автомобиль движется вправо или влево, это может быть признаком заедания суппорта тормоза, смещения подвески, а иногда и дефектов шин или неравномерного накачивания шин из стороны в сторону. Механик, который осматривает ваше транспортное средство, определит, решат ли проблему только новые тормозные колодки или потребуется другой ремонт.
Большой пробег на существующих колодках. Независимо от того, встречаются ли какие-либо из перечисленных выше симптомов тормозной системы, каждые 10 000 миль механик должен измерять толщину оставшегося фрикционного материала на тормозных колодках и проводить тщательный визуальный осмотр тормозной системы.
Сигнальные лампы тормозной системы и / или сообщения с напоминаниями о техническом обслуживании. Если контрольная лампа тормозной системы когда-либо загорается или на информационном дисплее водителя появляется сообщение с напоминанием о техническом обслуживании, связанное с тормозной системой, как можно скорее осмотрите и отремонтируйте автомобиль.

Индикаторы замены

Вот несколько признаков того, что вам нужны новые тормозные колодки:

Индикатор износа на приборной панели автомобиля. Когда фрикционный материал на тормозные колодки изношена в течение 2 мм от опорной пластины колодок, замена колодок необходимо. У большинства новых автомобилей сегодня есть электроника, встроенная в тормозную колодку. Когда подушка находится в точке, которую необходимо заменить, на приборной панели вашего транспортного средства появится символ. Обратитесь к руководству пользователя, чтобы узнать, как выглядит символ.
Высокий визг при торможении. Когда фрикционный материал на колодки изношен близко к опорной плите, вы можете услышать скрип или писк шум , когда вы едете , независимо от того, притормаживали вы или нет. Этот визгающий или скрипучий шум предназначен для того, чтобы вы знали, что тормозные колодки становятся низкими и требуют проверки. Если весь фрикционный материал на тормозной колодке изношен, при нажатии на педаль тормоза вы услышите шумы и скрежет. На этом этапе замена колодок является обязательной, и транспортное средство небезопасно для вождения до исправления.
Пульсация тормозной педали или вибрация автомобиля. Со временем в тормозных роторах могут развиться чрезмерное изменение толщины (> 0,001 дюйма), чрезмерное биение ступицы колеса (> 0,002 дюйма) или тормозной ротор может деформироваться из-за высоких рабочих температур. Если эти дефекты имеют место быть, вы можете заметить пульсацию в педали тормоза или рулевом колесе во время торможения. Новые колодки и шлифовка или замена ротора потребуются, если у него есть какой-либо из вышеупомянутых недостатков.
Автомобиль тянет или бродит при торможении. Если во время торможения ваш автомобиль движется вправо или влево, это может быть признаком заедания суппорта тормоза, смещения подвески, а иногда и дефектов шин или неравномерного накачивания шин из стороны в сторону. Механик, который осматривает ваше транспортное средство, определит, решат ли проблему только новые тормозные колодки или потребуется другой ремонт.
Большой пробег на существующих колодках. Независимо от того, встречаются ли какие-либо из перечисленных выше симптомов тормозной системы, каждые 10 000 миль механик должен измерять толщину оставшегося фрикционного материала на тормозных колодках и проводить тщательный визуальный осмотр тормозной системы.
Сигнальные лампы тормозной системы и / или сообщения с напоминаниями о техническом обслуживании. Если контрольная лампа тормозной системы когда-либо загорается или на информационном дисплее водителя появляется сообщение с напоминанием о техническом обслуживании, связанное с тормозной системой, как можно скорее осмотрите и отремонтируйте автомобиль.

Снимаем старые тормозные колодки Киа

Для того чтобы начать работу, нужно поставить автомобиль на ровную поверхность и зафиксировать задние колёса противооткатными упорами и стояночным тормозом. Смотровая яма не понадобится. После того как колёса зафиксированы, необходимо отпустить болты крепления переднего колеса и поднять автомобиль на домкрате. Снимаем переднее колесо.

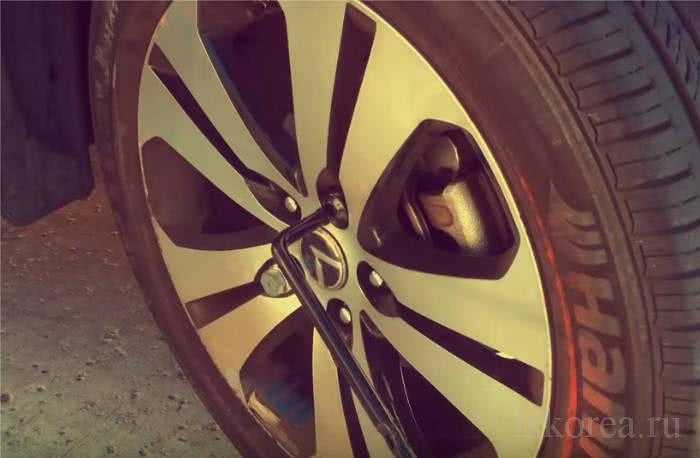

Снимаем колесо Киа Спортейдж при помощи штатного балонного ключа

После того как колесо снято мы получаем доступ к тормозному суппорту, диску, поворотному кулаку и некоторым деталям передней подвески. С внутренней стороны суппорта находятся два болта крепления его к кронштейну, их необходимо открутить. Для этого лучше всего использовать ключ-трещотку. Если болты крепления суппорта Киа Спортейдж затянуты слишком сильно, возможно, придётся использовать вороток и головку.

Отвинчиваем два болта крепления переднего суппорта Спортейдж

Теперь можно отложить в надёжное место верхние болты и снять суппорт Спортейдж. Кстати, суппорта Киа Спортейдж 3 значительно не отличаются по конструкции от аналогичных деталей автомобиля второго поколения, поэтому порядок его снятия и разборки такой же

Осторожно потянув суппорт можно снять его с кронштейна, где он закрывает тормозные колодки

Снимаем и убираем в сторону суппорт чтобы получить доступ к тормозным колодкам

Тормозной суппорт можно положить на поворотный кулак чтобы он не висел на тормозном шланге и не повредил его. Убираем старые колодки Киа с их посадочных мест. Удаляем ржавчину и загрязнения

Если колодки оснащёны индикатором износа, обратите внимание на то в каком положении он находился, новые нужно будет установить точно также

Кронштейн тормозного суппорта без тормозных колодок

Если новый комплект замены тормозных колодок Киа Спортейдж включает арматуру (прижимные скобы) следует заменить и их. Для этого с помощью отвёртки удаляем старые пластины. На их место нужно установить новые, они предотвращают дребезг колодок при движении.

Смена фронтальных тормозных колодок и дисков на Kia Sportage 3

KIA Sportage 2.7,0 Киа Спортейдж 2012 года Смена фронтальных тормозных колодок Благодарю Вас за просмотры и за .

Отвинчиваем два болта крепления фронтального суппорта Спортейдж

Сейчас есть вариант отложить в надёжное место верхние болты и снять суппорт Спортейдж. Когда, суппорта Киа Спортейдж 3 существенно не отличаются по конструкции от подобных деталей автомобиля второго поколения, потому порядок его снятия и разборки таковой же

Осторожно потянув суппорт есть вариант снять его с кронштейна, где он закрывает тормозные колодки

Будьте аккуратны в свое время разборки тормозной комплекса бухгалтерских программ, не используйте острые железные предметы чтоб не разрушить резиновые детали, тормозные шланги, и аналогично проводку датчиков.

Снимаем и убираем в сторону суппорт чтоб получить доступ к тормозным колодкам

Тормозной суппорт конечно положить на поворотный кулак чтоб он не висел на тормозном шланге и даже не повредил его. Убираем старенькые колодки Киа с их посадочных мест. Удаляем ржавчину и загрязнения. Если колодки оснащёны индикатором износа, внимательно обследуйте то в каком положении он находился, новые необходимо будет установить точно также.

Кронштейн тормозного суппорта без тормозных колодок

Если новый набор смены тормозных колодок Киа Спортейдж включает арматуру (прижимающие скобы) следует поменять и их. Для этой цели при помощи отвёртки удаляем старенькые пластинки. На их место необходимо установить новые, они предупреждают дребезг колодок при движении.

Как заменить передние тормозные колодки на 3 генерации Sportage

Процедура замены колодок по силам одной паре рабочих рук и займет не более часа на оба колеса. Для установки нового комплекта колодок потребуется домкрат, набор гаечных ключей и головок, а также длинная шлицевая отвертка и смазка типа WD-40. Чтобы заменить тормозные колодки на Kia Sportage 3 требуется:

Поддомкратить переднюю часть автомобиля, предварительно включив стояночный тормоз и подложив противооткатные упоры под задние колеса;
Далее демонтируем передние колеса, чтобы добраться до тормозных суппортов;

Затем откручиваем гаечным ключом на «13» тормозной шланг и головкой на «17» центральный болт крепления суппорта;

Раскачав суппорт поступательными движениями, вытаскиваем деталь на себя и демонтируем колодки;
Теперь суппорт без колодок необходимо установить обратно, после чего воспользовавшись отверткой на манер лома, выдавить тормозной поршень в сторону до упора;

Далее снова снимаем суппорт и монтируем новый комплект колодок, предварительно заменив фрикционные пружины и пластину-пискун на деталях. Вставлять колодки легче по диагонали – сначала вставляем край детали, после чего центруем и выравниваем;

Затем собираем тормозную систему и устанавливаем колесо по данной инструкции в обратной последовательности. Процедура замены колодок на втором колесе происходит аналогично.

При необходимости также следует долить тормозную жидкость в расширительном бачке под капотом до отметки на корпусе.

Замена задних колодок на Kia Sportage 3 в домашних условиях: коротко о главном

Шаг установки тормозных колодок на заднюю ось автомобиля немного отличается, но дома мы тоже все сделаем сами. Для замены комплектующих потребуется стандартный набор инструментов и вся процедура займет не более 1,5 часов на оба колеса. Установить новый комплект тормозных колодок на Kia Sportage 3 можно следующим образом:

Для начала всячески приподнимаем заднюю часть автомобиля и подкладываем под передние колеса клинья;
Теперь разбираем колеса и гаечным ключом на «14» откручиваем нижний прижимной болт суппорта, затем снимаем деталь с верхнего болта

Перед снятием колодок важно отсоединить крючок, соединяющий трос стояночного тормоза;. Далее снимаем старый комплект колодок и проводим ревизию: необходимо очистить и смазать палец направляющих колес, затем очистить поверхность тормозного диска и установить на новые колодки фрикционные пружины и датчик износа;

Далее снимаем старый комплект колодок и проводим ревизию: необходимо очистить и смазать палец направляющих колес, затем очистить поверхность тормозного диска и установить на новые колодки фрикционные пружины и датчик износа;

Затем опускаем поршень тормоза руками или шлицевой отверткой и монтируем новый комплект колодок;

Монтируем тормоза в обратной последовательности, монтируем колеса и проверяем систему.

После замены тормозных колодок важно проверить эффективность стояночного тормоза — ручник должен удерживать машину на склоне после 3-5 нажатий храповика. В противном случае необходимо подтянуть и отрегулировать приводной трос

Примечание! Перед установкой нового комплекта колодок необходимо тщательно очистить тормозную систему — устранить следы коррозии и мазута на направляющих, суппорте и тормозных дисках. Детали можно очистить грубой щеткой, а затем смазать специальной смазкой — это также увеличит срок службы компонентов после замены.

Замена тормозных накладок Киа Спортейдж 4

Тормозная система – важная часть Kia Sportage 4, непосредственно влияющая на безопасность. Поэтому не стоит экономить и менять расходники только на одном колесе.

Всегда производите замену комплектом на всей оси — 4 шт.

Откачиваем тормозную жидкость

Перед тем как сменить тормозные механизмы проверьте, сколько жидкости находится в расширительном бачке системы. Если уровень находится рядом с максимальной отметкой, то надо откачать часть «тормозухи». Сделать это можно при помощи резиновой груши или шприца. После замены колодок уровень жидкости повысится.

Меняем передние

Чтобы поменять передние колодки на Киа Спортейдж 4, действуйте следующим образом:

Понадобится утопить поршни в тормозных цилиндрах, это будет сделать легче, если перед этим открыть капот и открутить крышку бачка с тормозной жидкостью.
Поднимите нужную сторону автомобиля домкратом и снимите колесо.
Головкой на 14 отверните болты крепящие суппорт и снимите его.
Вдавите поршень максимально глубоко (для этого удобно пользоваться приспособлением).
Металлической щёткой счистите грязь со скоб и установите их обратно, не забыв про пластину внутренней накладки (на ней у Киа Спортейдж находится датчик износа).
Смажьте направляющие и посадочные места пластин.
Поставьте купленные колодки вместе с разводящими пружинами.
Установите остальные детали на свои места в обратном разбору порядке.

Дополнительно при замене расходников в Sportage 4 может понадобиться:

Разводящие пружины — Kia 58188-с5000

Антискрипные пружины. Артикул оригинала Kia 58144-E6150 (цена 700-800 р).
Аналогом могут послужить такие же детали от Церато (Kia 58144-1H000) и стоимость их в разы меньше (75-100 р).
Разводящие пружины – каталожный номер Kia 58188-с5000.
Смазка TRW PFG110.

Смазка TRW PFG110

Задние с электроручником

Для работы с задними тормозами, оборудованными электроручником, понадобится сканер для диагностики, функционал которого позволяет разводить колодки. В случае со Спортейдж 4 с задачей справится устройство Launch х-431 Pro V.

Поддомкратьте кроссовер, и снимите колесо.
Подключите сканер, найдите в меню «KIA». Выберите пункт «ESP».
Далее – «Специальная функция». Активируем режим замены тормозных колодок, выбрав пункт «Brake pad change mod». Нажмите «Оk».При этом должно быть включено зажигание, но двигатель заглушен.
Чтобы разжать накладки, выберите «С2: отпустить»

После этого на экране бортового компьютера появится соответствующее сообщение.
Далее снимите суппорт и поменяйте расходники так, как это описано в предыдущем пункте про замену передних колодок на Киа Спортейдж 4.
При установке новых деталей, обратите внимание, что датчик износа должен быть на нижней части внутренней накладки.
После сборки зажмите колодки, выбрав на диагностическом устройстве пункт «С1: применить». Для лучшей адаптации разжатие и сжатие надо три раза.

На этом замена окончена.

Какое-то время эффективность торможения будет меньше.

Осталось добавить артикулы некоторых деталей для Kia Sportage 4, которые могут понадобиться в процессе:

Нижняя направляющая суппорта – Kia 581621Н000
