Замена топливного фильтра Форд Мондео
Топливный фильтр любого автомобиля всегда должен быть в исправном состоянии, ведь он задерживает посторонние примеси и пыль из бензина, не допуская их воздействия на топливную систему. Это имеет непосредственное влияние на мощность двигателя и сроки его эксплуатации. Как некачественная пища пагубно влияет на организм, так и загрязненное горючее мешает нормальному функционированию мотора.
Фильтр топлива требует замены на каждом техобслуживании. По инструкции это следует делать каждые 30 тыс. км. Но качество горючего не дает дотянуть до этого срока – менять элемент очистки приходится гораздо раньше, после 15-20 тыс. км пробега.
В авто Ford Mondeo топливный фильтр находится рядом с бензобаком, справа, под днищем.
Замена топливного фильтра Форд Мондео
Некачественная фильтрация приводит к тому, что сопла форсунок забиваются, что ведет к неподходящему распылению горючего. Это сбивает всю работу мотора.
Для двигателей, работающих на бензине, следует подбирать оригинальные фильтры, изготовленные из толстой пластмассы или металла. Повышенное давление в топливной системе может легко испортить хрупкие аналоги.
Топливная аппаратура дизельных моторов выдвигает свои требования к очистке бензина. Содержащаяся влага в дизельном топливе не должна попадать в систему и устраняться в топливном фильтре. Выбирайте фильтрующие элементы, способные обнаружить влагу и сообщить о ней водителю.
Дизель при низких температурах образует кристаллы, которые закупоривают фильтр. Это может нарушить работу всей системы. В топливные фильтры, чтобы предотвратить такое явление, добавляют подогревающий элемент.
1.8 TDCi — стоит ли покупать?
При всех архаичности его 8-клапанной конструкции, фордовский дизель 1.8 с Коммон-Рейлом, был в свое время, одним из самых эффективных. Его топовая версия на 125лс, в паре с 6-ст.механикой бодро разгоняет большой семейный седан Mondeo (4) до сотни за 10.8с, что является неплохим показателем. Максимально, такая баржа с этим мотором развивает 195 км/ч, а при спокойной езде средний расход может укладываться и в 6 литров на сотню.
Подводя итог, можно с уверенностью сказать, что дизель Форд 1.8 TDCi получился удачным. В сравнении с прошлыми двумя поколениями он стал резвее, тише и экономичнее. Безусловно, у него есть недостатки, но плюсы все-же перевешивают, а большинство проблем здесь связано с некачественным топливом или плохим обслуживанием.
Как правило, у него нет трудностей с холодным пуском – в исправном состоянии TDCi 1.8 уверенно стартует даже в сильный мороз. Масложором, задирами, быстрым износом этот мотор тоже не страдает, он реально долговечен и при регулярном сервисе его ресурс вполне может превышать 400 тысяч км.
Стоит ли покупать машину с дизелем Форд 1.8 TDCi? Определенно ДА, но лишь при условии, что вы «не боитесь солярки» и четко осознаете свой выбор. Как и любой современный дизель, при покупке его нужно хорошо проверять. Он должен заводиться с полоборота, работать ровно, на холостом ходу практически не дымить, а в движении тянуть бодро и уверенно. Оборудование Siemens сюда ставили с 2005 года – эти моторы менее капризны, а потому предпочтительнее. Ну и в целом, должно быть ясно, что хозяин ездит на нем давно и не экономит на обслуге, ведь современные дизеля любят хороший уход.
Ссылки:
Замена топливного фильтра на Mondeo 2.0 и 2.2 Tdci
Предлагаю очень простую инструкцию по замене дизельного топливного фильтра на Mondeo ST третьего поколения 2.2 TDCI без типичных ошибок.
Уверен, что на версии 2.0 используется такой же точно фильтр, как и на 1.8 TDCI фокуса первого поколения.
Что нам понадобится:
- Торцевые ключи на 8 и 13мм (не обязательно)
- Трещотка (не обязательно)
- Топливный фильтр — Bosch 0 450 906 508 на моем старом фильтре был каталожный номер 1 457 434 442, на этом другой
- Большой шприц. Я использовал на 60 мл
- Новое дизельное топливо
- Тряпки.
Операцию можно выполнить при помощи только небольшого количества тряпок и шприца, но если вы хотите, чтобы было более удобно, то нужны торцевые ключи на 8 и 13 мм (желательно с глубокими головками) и трещотка.
В этом обзоре я снимал металлическую рамку, чтобы было лучше видно, как я все делаю.
Итак, нам нужен новый фильтр. Я купил фильтр Bosch, поскольку они производят оригинальные фильтры и стоят в два раза дешевле, чем если брать у Форда. В итоге можно купить фильтр за чуть меньше чем 2 000 рублей включая доставку. Я меняю фильтр каждые 12-18 месяцев при пробеге около 30 000 в год.
Теперь нужно открыть капот и посмотреть в задней части моторного отсека слева. Там мы найдем наш нынешний фильтр.
Выкручиваем 7 гаек/болтов, которые держат металлическую рамку и снимаем ее полностью (5 штук ключом на 13 мм, и 2 — ключом на 8 мм).
Теперь лучше накрыть генератор тряпкой, поскольку будут капли и они ОБЯЗАТЕЛЬНО упадут именно на генератор.
Освобождаем клипсы, которые держат топливные трубки: просто нажимаем на них двумя пальцами (инструмента не потребуется — выходят они очень легко) и выталкиваем. Когда это сделано, тянем клипсу на себя насколько это возможно. Повторяем для всех трех трубок и отодвигаем их в сторону, чтобы не мешали нам работать с фильтром. В этот момент как раз и выльется немного топлива.
Теперь, когда трубки мы отсоединили, вытягиваем фильтр вверх
Обратите внимание, что фильтр крепится на металлическом стакане, который защелкивается в три пластиковые клипсы. Может так получиться, что фильтр выходит без этого стакана — не бойтесь, так даже лучше
Вынимаем старый фильтр из стакана и убираем в сторону — осторожно, он полон дизеля!
Теперь желательно, чтобы кто-то подержал новый фильтр, пока вы его накачаете новым топливом. Только убедитесь, что льете во входную горловину, потому что если вы сделаете иначе, то в инжектор попадет грязь. Когда фильтр наполнился (это около 400 мл топлива), вы заметите, что уровень топлива внезапно упал. Не беспокойтесь, это просто пропитался внутренний элемент.
Когда наполнили фильтр, устанавливаем его обратно в стакан и задвигаем всю конструкцию на место под капот, убедившись, что попали во все три клипсы — может получиться не с первого раза.
Когда все будет готово, можно долить еще немного дизеля и подключить все три трубки на место
Обратите внимание, что самая маленькая горловина должна смотреть вперед. Трубки просто надеваются сверху, а затем клипсы защелкиваются
Не забываем убрать тряпки с генератора и прибраться за собой.
Ставим на место металлическую скобу и любуемся на новый фильтр.
Теперь заводим машину. Если все сделано правильно, то она ЗАВЕДЕТСЯ с первого раза и сразу начнет нормально работать. Оставьте ее на холостом ходу на минутку, чтобы убедиться, что ничего ни откуда не подтекает. А потом, если есть желание, можете проехаться на тест-драйв.
Что ж, мы только что поменяли фильтр, на что у нас должно было уйти 10-15 минут.
Ford Mondeo 3 TDDI (2,0 л.) › Бортжурнал › Замена топливного фильтра и его клапана
Пришлось ставить временную заглушку на гнездо клапана топливного фильтра (для того чтоб машина была на ходу).
так было…
Поиски оригинального топливного шланга (он цельный с клапаном) результата не дали, да и цена нового немного ошарашила )))
Да и еще вчера выбило мою временную заглушку и потекло с фильтра дизельное топливо, и на протяжении 3 км пути из фильтра вытекло 5-6 литров ДТ.
В экстренном порядке снова пришлось устранять течь.
Сегодня поехал в автомагазин и купил топливный фильтр (вместе с клапаном) от автомобиля Volkswagen, идентичный по размерам с фильтром Ford’a. Также прикупил метр топливного шланга (диаметром 8 мм).
Сегодняшняя замена фильтра и клапана
Топливный фильтр от Volkswagen’a
Как заменить топливный фильтр на Мондео: все, что нужно знать
Установить новый фильтр на свой автомобиль можно и своими руками – для этого не обязательно обращаться за помощью к СТО. При этом стоит только помнить, что замену топливного фильтра рекомендуется производить при пустом баке – перед проведением обслуживания желательно откачать горючее из топливной системы. В остальном процедура замены ТФ на Фонд Мондео осуществляется по следующему сценарию действий:
В первую очередь обесточиваем автомобиль – для этого достаточно открепить минусовую клемму от аккумуляторной батареи. Это позволит разомкнуть питанием автомобиля и снизит риск образования статического электричества на кузове автомобиля;
Далее необходимо поддомкратить заднюю часть транспортного средства или загнать автомобиль на подъемник или смотровую яму. Топливный фильтр будет расположен со стороны бака машины, в непосредственной близости;
Затем требуется открутить от фильтра топливные патрубки, подключенные с обеих сторон детали
Обратите внимание, что при не выкачанном из бака топливе через демонтированные патрубки потечет остаток горючего, перекачанного в топливную систему. Поэтому рекомендуется под патрубки подставить заранее сливную тару;
Теперь требуется раскрутить фиксирующий топливный фильтр хомут и демонтировать саму деталь
Устанавливать новый фильтр необходимо по направлению стрелки, указанной на корпусе детали – стрелка должна смотреть по направлению хода топлива в магистральных каналах;
В завершение процедуры фиксируем фильтр и подключаем топливные патрубки, после чего проводим тестовый запуск автомобиля. Процедуру можно считать успешной в случае беспроблемного запуска силового агрегата и выхода мотора на рабочую температуру.
Вышеописанная инструкция справедлива как для автомобилей с бензиновым силовым агрегатом, так и для моделей с дизельным двигателем.
Как самостоятельно поменять топливный фильтр на автомобиле Ford Mondeo 4, дизель — инструкция с фото.
На автомобиле Форд Мондео 4 с дизельным мотором установлен топливный фильтр, он находится под задней частью кузова автомобиля. Под задней балкой, видно на фото. Как показывает практика, замену топливного фильтра рекомендуется делать с интервалом в 7 #8212 10 тысяч километров, с учётом качества дизельного топлива.
Все фильтр заменен! Осталось только удалить воздух из системы, для этого и понадобится груша.
Удаления воздуха из топливной системы дизельного двигателя Форд Мондео 4:
1. Заведём мотор и доработаем оставшеюся солярку в рампе. Мотор проработает не более одной минуты и заглохнет. Это нужно для того, что бы грушей, сразу начать откачивать воздух из системы, а не остатки дизельного топлива.
Какие бензонасосы устанавливают на автомобили «Форд Мондео» I, II, III и IV поколений
Автомобили «Форд Мондео» оснащаются качественными и надёжными топливными насосами ещё в процессе производства. Однако в процессе эксплуатации может потребоваться замена этого устройства.
Производители топливных насосов
Независимо от года выпуска автомобиля, на него можно установить самые разные бензонасосы электрического типа. На «Форд Мондео» оптимально подходят топливные насосы следующих производителей:
- Bosch — насос с повышенным ресурсом работы;
- Pierburg — насос с переключающимися клапанами;
- Era — устройство неприхотливо в работе и не требует специального ухода;
- Messmer — один из самых бюджетных вариантов бензонасоса на автомобили «Форд Мондео».

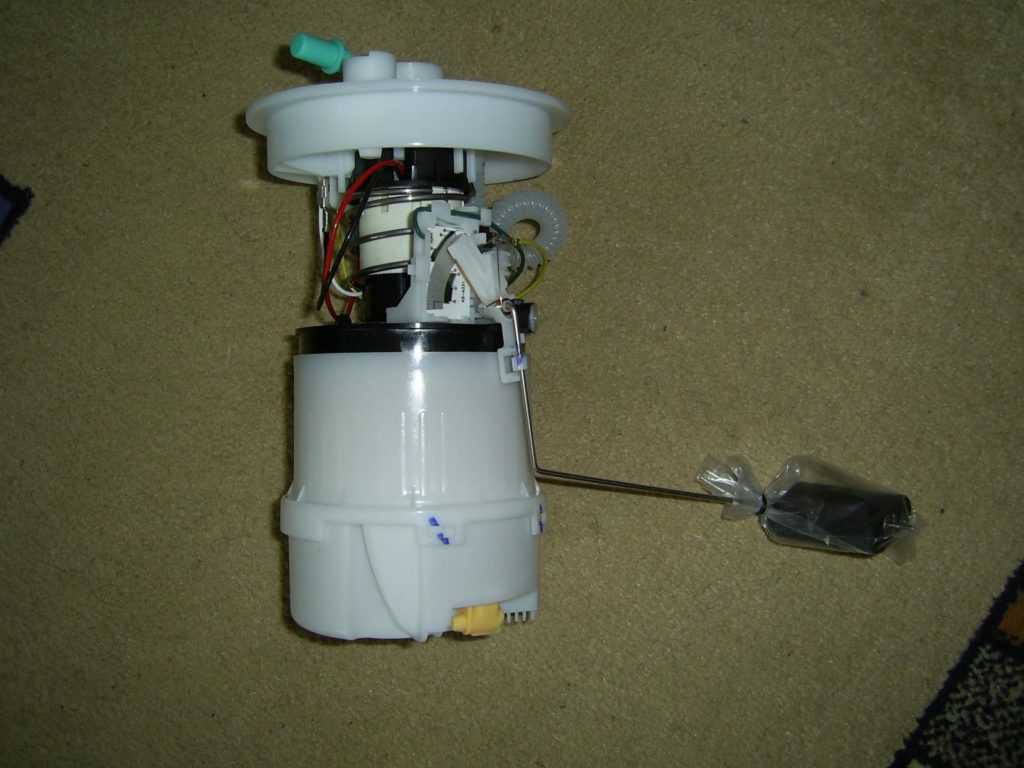

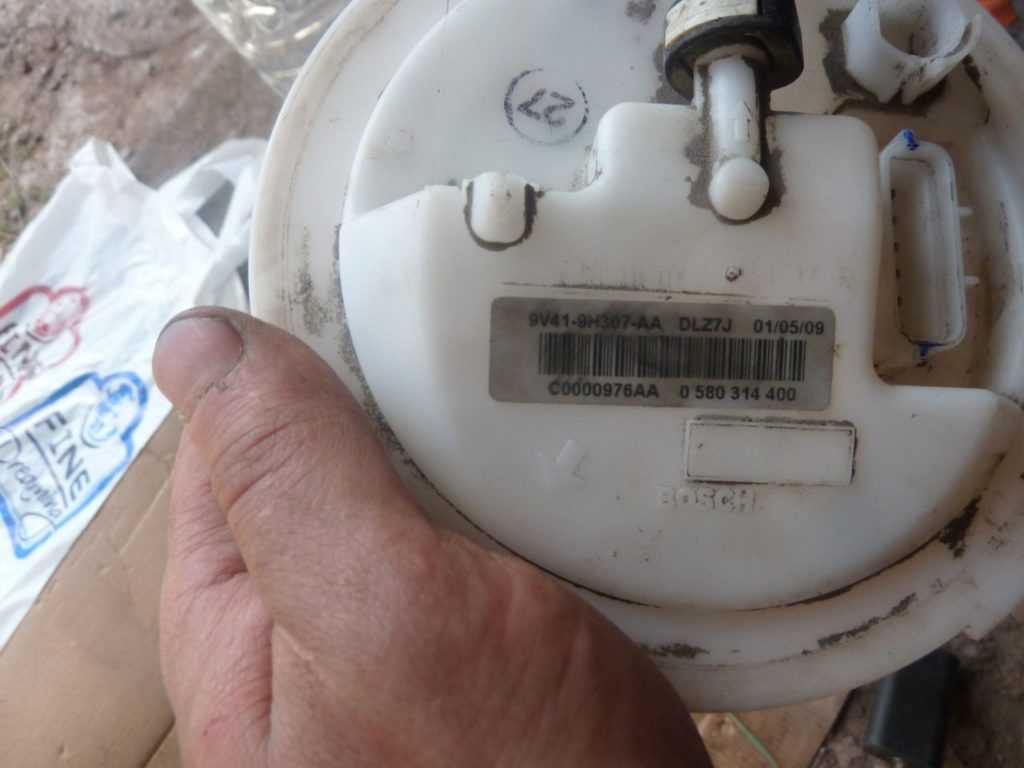

Устройства немецкого производителя известны своим качеством и надёжностью
При подборе бензонасоса необходимо помнить о том, что рабочий диапазон устройства не должен превышать значения 4,0–4,1 бар в системе.
Итальянский производитель насосного оборудования для авто
Где расположен топливный насос на «Мондео»
В силу того, что на всех поколениях автомобилей «Форд Мондео» используются инжекторные двигатели, целесообразно применение именно электрического бензонасоса. Суть его работы заключается в том, чтобы пропускать через себя необходимое количество топлива и направлять его в двигатель.
Электрический бензонасос целиком зависит от работы электроклапана. Однако при длительной эксплуатации и езде без остановок сам клапан и элементы, расположенные в корпусе насоса, сильно нагреваются. Поэтому, чтобы остудить насос и не дать ему перегреться, устройство устанавливается непосредственно в топливном баке. Бензин помогает насосу остыть.
Таким образом, топливный насос на всех моделях «Форд Мондео» монтируется в сам бензобак для удобства работы и увеличения ресурса устройства.

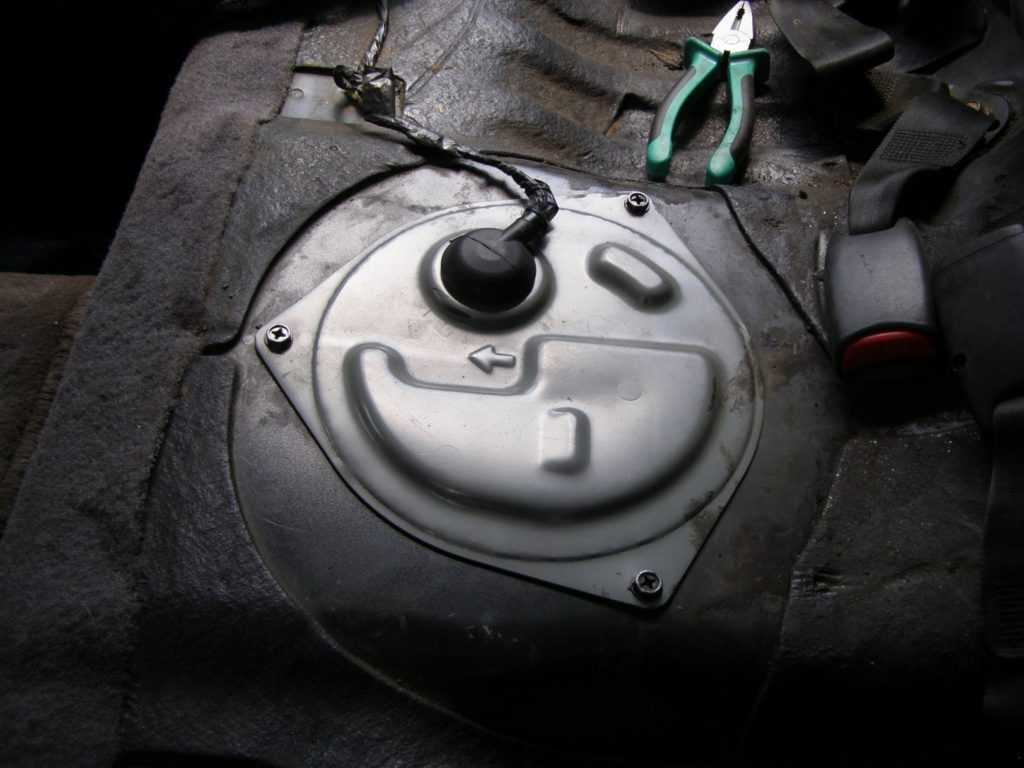

Люк бензобака расположен под задним сиденьем «Форда Мондео»
Что за мотор — Форд 1.8 TDCi?
Duratorq TDCi 1.8 – это чугунный 4-цилиндровый дизель, с непосредственным впрыском. Мотор, здесь по прежнему, имеет квадратную геометрию, ход поршня – 82мм, диаметр цилиндра – 82.5мм. Тем не менее, степень сжатия на 3-м поколении постепенно снизили с 19.4 до 17. Крепкий чугунный блок, мощные поршни, шатуны и коленвал – все это также надежно и долговечно. Поэтому, при хорошем обслуживании, ресурс по-прежнему может достигать 400 тысяч и более.
Чугунная одновальная 8-клапанная ГБЦ практически не изменилась. Гидрокомпенсаторы здесь так и не появилсись, поэтому клапанные зазоры по-прежнему регулируются шайбами. Здорово, что шайбы все также подходят от ВАЗ-2108, а интервал теперь увеличен до 120 тысяч. Учитывая, что регулировка выполняется без снятия расредвала, можно сказать, что процедура максимально проста и бюджетна.
Машины и модификации
За годы производства, дизель Ford 1.8 TDCi ставился на следующие модели
- Ford
- Focus (2)
- C-Max (1)
- Mondeo (4)
- S-Max (1)
- Galaxy (2)
- Transit Connect (1)
- Tourneo Connect (1)
На хэтчбеках Ford Fiesta (5) с 2002 года, обновленный дизель 1.8 не появился вовсе. Его место здесь заняли моторы объемом 1.4 и 1.6л производства концерна PSA. А на Ford Mondeo (4), дизель 1.8 вернулся лишь в 2007 году, после большого перерыва. Тогда, новый 1.8 TDCi на 125лс стал базовым агрегатом в моторной гамме этого большого седана.
Было построено множество модификаций, мощностью от 75 до 125 лс
- FFDA
- F9DA, F9DB
- KKDA, KKDB
- BHPA
- HCPA
- FFBA
- KHBA, QYBA
- FFWA
- QYWA
- P7PA, P7PB
- R2PA
- RWPE, RWPF
- HCPA, HCPB
- P9PA, P9PB, P9PC, P9PD
- R3PA
- RWPA, RWPC, RWPD
Иногда фордовский дизель 1.8 TDCi также обозначают 1.8L Duratorq-DI HPCR (115PS) Lynx. Но здесь HPCR означает НЕ код модели, а технологию впрыска под высоким давлением – Common Rail. Если точнее, это сокращение от High Pressure Common Rail (общая топливная рампа под высоким давлением). Иначе говоря, так подчеркивалось отличие системы Common Rail от предыдущих поколений, работавших под низким давлением.
Инструкция и фотоотчет по замене топливного фильтра на Ford Mondeo + видео
Замену топливного фильтра можно доверить работникам станции технического обслуживания, а можно осуществить и самостоятельно.
1. Загнать автомобиль на смотровую площадку.
2. Обеспечьте работу двигателя до тех пор, пока не будет истрачено все топливо.
3. Поднимите крышку капота и отключите аккумулятор.(рис.1)
4. Заднюю часть машины поднимите с помощью домкрата. Перед задним колесом справа увидите топливный фильтр.
5 .Крестовой отверткой открутите патрубки, фиксирующие очистительный элемент. Отсоедините трубопровод для слива и трубку подачи горючего от топливного фильтра. Не забудьте подставить емкость для отработанного топлива, его часть может выйти в этот момент. (рис 2)
6. Демонтируйте фильтрующий элемент, прокрутив его. Использованный фильтр можно выбросить, на его место поставьте новый.(рис. 3)
7. Хомуты крепления фильтра топлива тоже следует заменить.
8. Провести сборку в обратном порядке.
Чтобы создать давление в системе, после замены топливного фильтра включите зажигание на 1 минуту. Тщательно проверяйте все соединительные шланги на герметичность и отсутствие утечек.
Так же посмотрите видео по замене топливного фильтра на Ford Mondeo:
Сложности замены – к каким фокусам нужно быть готовыми?
Система главного топливного фильтра в автомобиле Форд Фокус 2 устроена таким образом, что заменить его достаточно проблематично. В этой модели автомобиля не предусмотрена замена фильтра через люк под задним сиденьем, как в остальных моделях авто отечественного и зарубежного производства. Поэтому многие водители предпочитают делать замену фильтра на специализированном автосервисе.
Однако, несмотря на сложности, выполнить замену этой детали при необходимости можно и своими руками. Для замены или ремонта топливного насоса и фильтра необходимо снять весь бак. Перед заменой топливного фильтра нужно предварительно стравить давление в системе трубок с топливом. Для этого из монтажного блока автомобиля нужно извлечь предохранитель, отвечающий за работу насоса.
В Форд Фокус 2 это, как правило, 10-й или 12-й номер, все зависит от комплектации авто. После извлечения предохранителя заведите автомобиль и подождите, пока он не заглохнет сам. Этим действием мы отключаем работу насоса, а топливо, которое находится в трубках, полностью расходуется. При демонтаже бака не возникнет никаких неудобств. Делать замену топливного фильтра лучше всего, когда в баке будет малое количество бензина.
Для снятия бака и дальнейшей замены фильтра необходимо заехать на смотровую яму или выполнять данную работу на подъемнике. Перед выполнением работ приготовьте стандартный набор инструментов, а также новый фильтр. Стоит отметить, что фильтр для второго Форд Фокуса не всегда доступен в автомагазине. Поэтому можно его заменить фильтром от автомобиля Тойота – по размерам они практически одинаковы.
Прежде всего, нужно открутить крепления выхлопной трубы и отвести её в сторону, чтобы в дальнейшем она нам не мешала. После этого открутите топливные трубки, а также шланг подачи топлива от крышки бака. Аккуратно отключите фишку электропитания, провода от которой идут в бак для работы насоса. После этого открутите фиксаторы и снимите бак. Состоит он их двух частей, поэтому открутите болты по его контуру, далее снимите верхнюю часть.
Теперь можно приступить к замене фильтра, который расположен в пластиковой колбе вместе с насосом. Особенно аккуратно обращайтесь с проводами, которые идут к насосу, а также с поплавковым датчиком, именно он указывает правильный уровень топлива в баке. После замены фильтра устанавливайте все в обратном порядке. Предварительно корпус бака на стыке нужно обработать герметиком и, если понадобится, заменить его прокладку, чтобы в дальнейшем не было утечки бензина.
Ставить бак обратно гораздо сложнее. Для его установки приготовьте домкрат или телескопическую стойку, в зависимости от того, работаете вы на смотровой яме или на подъемнике. Без помощи этих инструментов выставить правильно бак будет очень сложно. После того, как бак выставлен, при возможности заправьте бак до половины его уровня и посмотрите, не появились ли где пятна бензина на стыках. Если такие обнаружены, перетяните соединяющие болты.
Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.
Топливный фильтр выполняет важную функцию в любом автомобиле, т. к. сохраняет чистоту топлива и систему инжектора на длительный срок. Кроме того, очистка топлива значительно снижает риск повреждения внутренних элементов двигателя из-за некачественной топливовоздушной смеси.
Топливный фильтр Форд Фокус 2 имеет стандартное устройство, но неудобен для обслуживания и замены. Особенно это касается фильтра грубой очистки, расположенного на топливном насосе в бензобаке. Его задача это очищение бензина от крупных частиц. Второй фильтр в подкапотном пространстве служит для тонкой очистки топлива перед попаданием в форсунки и непосредственно в камеры сгорания цилиндров. Использование загрязнённых фильтрующих элементов губительно для работы двигателя и топливной системы в целом.
Это интересно: Видео как снять руль на Форд Фокус 2 — излагаем все нюансы
Где находится топливный фильтр?
В автомобилях «Ford Mondeo 3» и «Ford Mondeo 4» топливный фильтр расположен в одном месте: под днищем автомобиля. В частности — рядом с задней подвеской, неподалеку от бензобака. Поэтому и процесс замены мы будем рассматривать для обеих модификаций авто. Если вы знаете, как выглядит этот элемент, то проблем с его поиском у вас не будет, поскольку он сразу же откроется взору, как только вы залезете под днище.
Как сказано в инструкции по эксплуатации, замена ТФ в машинах Форд Мондео должна осуществляться каждые 20 тысяч км пробега. Естественно, американские инженеры сделали такой вывод, обкатав авто по своим дорогам и заправляя их своим бензином. На постсоветском пространстве ситуация немного другая — как в плане дорог, так и в плане бензина. И то, и другое здесь оставляет желать лучшего, поэтому отечественные автолюбители меняют ТФ на своих транспортных средствах каждые 10 тысяч км.
ТФ в месте установки под днищем
Прислушавшись к рекомендациям владельцев Форд Мондео, вы избавите себя от проблем в дальнейшем и, возможно, сэкономите на дорогостоящем ремонте топливной системы. Сам по себе ТФ представляет собой металлический резервуар, внутри которого установлен бумажный фильтрующий элемент.
