Замена ремня привода ГРМ Sportage 1 (официальное руководство)

Инструкция по проверке состояния и замене ремня привода ГРМ KIA Sportage 1, глава из руководства по эксплуатации.

После прочтения этой статьи, можно посмотреть краткое руководство по замене ремня ГРМ Sportage 1 от одного из владельцев данного авто.

Замена ремня привода ГРМ должна производиться не реже указанного в Графике текущего обслуживания автомобиля срока (см. Раздел График текущего обслуживания), а также в случае выявления признаков чрезмерного износа и обнаружении механических повреждений, — при осмотре не перекручивайте ленту ремня и не перегибайте ее под острыми углами.

Проверка состояния ремня привода ГРМ

A — Обрыв ленты — проверьте правильность посадки и состояние уплотнительных элементов крышки привода ГРМ, замените ремень, особое внимание уделив правильности его установки В — Разрушение/утрата зубцов — замените ремень С — Следы износа/трещины — замените ремень

D — Односторонний износ — замените ремень Е — Заметный износ зубцов — замените ремень F — Не перекручивайте и не перегибайте ремень при осмотре

  1. Взведите стояночный тормоз и отсоедините отрицательный провод от батареи.

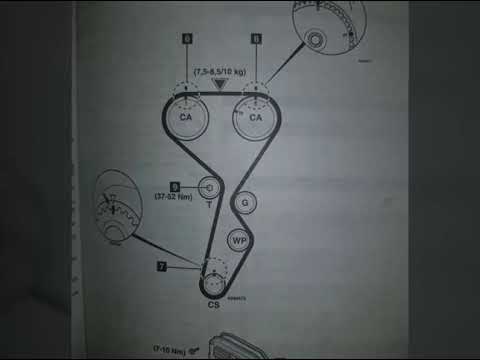

Детали установки ремня привода ГРМ бензинового двигателя

РВ — Распределительные валы КВ — Коленчатый вал

Р — Промежуточный ролик Н — Натяжитель ВН — Водяной насос

  1. С целью облегчения проворачивания коленчатого вала выверните свечи зажигания.
  2. Опорожните систему охлаждения (см. Раздел Проверка уровня рабочих жидкостей).
  3. Снимите ремни привода вспомогательных агрегатов (см. Главу Двигатель).
  4. Снимите вентилятор системы охлаждения с опорным кронштейном (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха).
  5. Снимите кожух термостата (1).
  6. Выверните крепежный болт (2) и снимите шкив (3) коленчатого вала.
  7. Снимите верхнюю (4) и нижнюю (5) крышки привода ГРМ.
  8. Провернув коленчатый вал в нормальном направлении, приведите поршень первого цилиндра в положение ВМТ конца такта сжатия, — проследите за правильностью положения установочных меток (6 и 7).
  9. Снимите направляющую шайбу (8) зубчатого колеса коленчатого вала.
  10. Ослабьте болт (9), отведите натяжной ролик от ленты ремня, затем вновь несильно затяните болт.
  11. Снимите зубчатый ремень привода ГРМ.
  12. Оцените состояние натяжного и промежуточного роликов. Дефектные компоненты замените.
  1. Удостоверьтесь в правильности положения установочных меток (6 и 7).
  2. Начиная с зубчатого колеса распределительного вала и двигаясь в направлении против часовой стрелки, заведите новый ремень на свое штатное место, — проследите за плотностью посадки ремня на зубчатых колесах.
  3. Отпустите болт (9) натяжного ролика и проверните коленчатый вал на два полных оборота в направлении по часовой стрелке, — удостоверьтесь, что установочные метки (6 и 7) заняли правильные положения, в противном случае повторите процедуру натяжения ремня.
  4. Проверните коленчатый вал в направлении по часовой стрелке таким образом, чтобы метка «S» на зубчатом колесе выпускного распределительного вала совместилась с риской (10).
  5. Затяните болт (9) натяжного ролика с требуемым усилием (37 ÷ 52 Нм).
  6. Нажмите на верхнее плечо ремня (стрелка) с усилием порядка 10 кГс, — величина прогиба ленты должна составить 7.5 ÷ 8.5 мм.
  7. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов. Усилие затягивания болтов (2) шкива коленчатого вала составляет 12 ÷ 17 Нм.
  8. В заключение не забудьте заправить систему охлаждения (см. Раздел Проверка уровня рабочих жидкостей).

Детали установки ремня провода ГРМ дизельного двигателя

1 — Верхний шланг радиатора 2 — Кожух вентилятора системы охлаждения 3 — Крыльчатка вентилятора системы охлаждения с приводным шкивом 4 — Ремень привода компрессора К/В (при соответствующей комплектации) 5 — Натяжитель ремня привода К/В с опорным кронштейном

6 — Ремень привода генератора 7 — Шкив коленчатого вала 8 — Правая крышка привода ГРМ 9 — Левая крышка привода ГРМ (проверните коленчатый вал таким образом, чтобы поршень первого цилиндра оказался в положении ВМТ) 10 — Натяжитель ремня привода ГРМ с пружиной 11 — Ремень привода ГРМ

Подготовка к замене

Перед тем как проводить работы по замене цепи ГРМ, позаботьтесь о том, чтобы купить оригинальный ремонтный комплект или отдельно саму цепь. Цена на эти комплектующие будет зависеть от места покупки, но обычно оригинальные наборы стоят достаточно недорого.

Учитывая расположение боковой крышки ГРМ и болтов на ее поверхности, потребуется снять переднее правое колесо, установив автомобиль на домкрат. Это значительно упростит доступ и позволит провести быстрее некоторые демонтажные и монтажные работы.

Для проведения необходимых работ потребуется стандартный набор автослесарного инструмента, главными компонентами которого являются:

Перед началом работ в обязательном порядке сливается масло из двигателя и антифриз из радиатора, а также любые другие технические жидкости способные помешать проводимым работам.

ГРМ привод для двигателя

Установив, сочетается ли цепь грм Kia Sportage 3 с двигателем, переходим к следующим стадиям обновления детали. Следует напомнить об устройстве ременного привода ГРМ:

Как видим, в конструкции фигурируют такие компоненты как шкив от коленчатого вала, а также термостат

Обратить внимание следует на верхнюю и заднюю крышку привода

Отдельного упоминания заслуживает направляющая шайба, вместе с натяжным пружинным роликом. Работа по замене такого ответственного компонента, как цепь ГРМ, должна проводиться, согласно строжайшему регламенту.

В случае срыва ремня во время работы, не избежать проблем с клапанами и вытекающих ремонтных трат. Не забудьте предварительно установить, какой именно ремень порвался. В двигателе цепочки две, так что старайтесь не перепутать.

Итак, поняв теорию, можно дополнительно затронуть, когда нужно замена грм на Киа Спортейдж 3.

Поэтапное описание смены ремня ГРМ Спортейдж 2

Это не самая простая процедура, придётся откручивать приличное количество деталей. Многие водители, не желая заморачиваться, просто отвозят Киа Спортейдж в автосервис. Но стоит учитывать, что ценник соответствует объёму работ, а значит, будет не так уж дёшево. Для тех же, кто любит повозиться с автомобилем сам, замена ремня в гаражных условиях не доставит хлопот. Конечно, времени и усилий придётся потратить немногим больше, чем с некоторыми другими машинами, зато специальный инструмент не нужен. А раз уж всё равно придётся лезть под капот с гаечными ключами, полезно будет проинспектировать и при необходимости заменить привод кондиционера.

Ремень или цепь ГРМ Kia Sportage 3

В качестве средства передачи крутящего момента с ГРМ на автомобилях Киа Спортейдж 3 используются цепные и втулочные цепи. Цепная передача имеет ряд важных преимуществ, основным из которых является долговечность такого механизма устойчивость к различным видам нагрузок. Любопытным фактом, является то, что производитель не указывает штатные сроки замены цепей. Их ремонт или замена должны производиться при необходимости в ходе очередного периодического сервисного осмотра. На практике, проблемы редко возникают до 100 000 км выработки цепи.

Подобрать подходящую цепь для автомобиля, можно исходя из параметров и модели установленного на нем двигателя. Искать продукцию по серийному номеру или другим характеристикам не имеет смысла, нужно знать артикул и наименование модели двигателя в модельном ряду производителя. В частности, цепные приводы используются на двигателях следующего типа:

Таким образом, если Вы находитесь в поисках цепи ГРМ для автомобиля, в первую очередь необходимо определить какой тип двигателя бензиновый или дизельный используется на автомобиле и какое название он имеет. Далее, подобрать подходящую продукцию не составит труда. Чтобы упростить поиски рекомендуем обращаться к непосредственному дилеру или иному представителю компании.

Инструкция по замене цепи ГРМ

Перед непосредственным ремонтом следует подготовить автомобиль. Понадобится полный доступ к капоту с каждой стороны. Учитывая непростую компоновку двигателя на Киа Спортейдж 3, придется попотеть. Требуются такие инструменты как:

Не забудьте слить масло из мотора, а также опустошить емкость под антифриз. Эти составы, подобно другим техническим жидкостям, следует сливать в обязательном порядке.

Манипуляции проводятся в следующей последовательности:

Акцентируем внимание на «мертвых точках», то есть насечках на зубчатых барабанах. Внимательно совместите данные выступы с аналогичными элементами на звеньях цепи

В противном случае не избежать скорого износа новой цепи.

Обязательно снимите зубчатые колесики вместе с упорами, чтобы промыть компоненты мотора в бензине. Очистив детали от загрязнений, получится уменьшить трение и гарантировать стабильную работу мотора. Отсутствие подобной профилактики вынудит обновлять шестерню.

Когда работа закончена, заливаем соответствующие составы в ранее опустошенные емкости. Заведите привычку периодически проверять функционал ГРМ. Это верный способ избежать неприятных поломок.

Источник

Замена ремня ГРМ Киа Спортейдж 2.0

Так же ставим временную метку и на шестерню и на ремень. После чего откручиваем четыре болта крепления нижнего кожуха ГРМ и вынимаем его вниз. Замена помпы на двигателе G4GC. Для нормальной работы по замене помпы, как бы этого не хотелось, но прийдётся открутить и демонтировать насос ГУР. Со всеми вытекающими в прямом смысле этого слова, последствиями в виде декстрона… Так же необходимо открутить крепления силового жгута генератора и отвести жгут в сторону.

Потом снять натяжную планку генератора, которая по совместительству в двух местах крепит и помпу. Так же, крайне полезно демонтировать кронштейн опоры подушки ДВС с блока цилиндров. Теперь ничего не мешает открутить оставшиеся болты крепления помпы и заменить её.

Как оказалось, корейские инженеры не предусмотрели вариант слива ОЖ с блока цилиндров. И в момент съёма старой помпы — потечёт ОЖ с блока… При ревизии потрохов со стороны блока, было обнаружено место с отложениями ржи или чего-то на неё похожим. Хозяин машины говорит, что никогда воду не лил. Так что, причина появления отложений останется загадкой. Новая помпа не оригинал. Справа старая, слева новая не оригинальная Ставим помпу на место. Правда на этом не всё. Из-за того, что помпа не оригинальная, пришлось доработать внутренний малый шкив привода ГУР.

Он стоит внутри шкива помпы. Поэтому пришлось засверлить внутренний шкив, стянув его с внешним. Считаем количество зубов на ремне ГРМ старом и сравниваем полученное число с количеством зубов на новом ремне.

Потому как был опыт, когда поставил не глядя, а оказалось, что на новом ремне на один зуб больше положенного. Затем считаем количество зубов между метками, которые ставили на старом ремне и размечаем так же новый ремень. Ставим на блок новый ролик ремня ГРМ.

Затягиваем динамометрическим ключём с моментом 55N.

Выставляем коленвал по меткам на шестерне в ВМТ на такт сжатия. Выставляем шестерню привода распредвала по меткам. Одеваем новый ремень, совмещая разметку, которую скопировали со старого ремня. Что бы ремень не слетал с шестерней — фиксируем его. Ставим на место новый ролик-натяжитель. Затягиваем его динамометрическим ключём с моментом 55 N.

В моём случае, где-то на моменте после тридцати ньютонов, болт благополучно оторвался… Остаток болта остался в блоке.

В принципе, ничего страшного. По технологии необходимо вместе с заменой ролика, менять и болты. Старые болты имеют усталость и частенько рвутся.

Так что ситуация рядовая. После пары часов метаний по городу, новый натяжитель таки встал на своё законное место. Новый ремень ГРМ стоит.

Необходимые инструменты и предупреждения

Если решили своими руками произвести замену ГРМ Kia Sportage 2, запаситесь следующим инструментом:

Привод ГРМ – это расходник, никогда не затягивайте с установкой нового элемента. Тем более стоит сделать это немедленно, если при осмотре вы обнаружили:

Многие не обращают внимания на пятна масла, образовавшиеся на поверхности привода газораспределительного механизма, а зря. В этом случае резина быстро разрушается, теряя прочность. Такой элемент подлежит обязательной замене. Попадание масла на ГРМ в Киа Спортейдж 2 чаще всего происходит из-за негерметичных сальников на коленчатом или распределительном валу. Эту неисправность необходимо устранить.

Выбираем цепь ГРМ для Киа Спортейдж 3

Сперва о функции цепи. Этот компонент передает крутящий момент от двигателя на вал, напрямую участвуя в движении автомобиля. Для надежности в машинах корейского производства применяются крепкие стальные цепи.

Технически, износостойкость компонентов настолько высока, что заводское решение должно прослужить весь срок эксплуатации изделия.

Тем не менее, на практике мы сталкиваемся с тем, что уже после преодоления дистанции в 100 тысяч километров, с цепью начинаются серьезные проблемы. Ремонт отдельных звеньев не представляется возможным, проще заменить всю конструкцию.

Но сперва следует выбрать новую установку. Проверьте, возможно, что установленный двигатель не поддерживает цепь. Только нижеприведенные модели сочетаются с металлическими цепями:

Проверив совместимость цепи с мотором, можно работать дальше.
