Датчик коленвала ваз 2110

Содержание

  • 1 Распространенные признаки неисправности датчика положения коленвала ваз 2110.
  • 2 Проверяем датчик коленвала на ваз 2110 своими руками. 2.1 Рассмотрим несколько наиболее популярных способов проверки ДПКВ.

3 Меняем датчик коленвала на ваз 2110 своими руками.

  • 3.1 Этапы проведения работ.

Датчик положения коленчатого вала отвечает за синхронизацию подачи топливной смеси и поджигает состав в камере. Благодаря анализатору коленвала, контроллер движка определяет в какой момент необходимо отправить бензин в определённый цилиндр. Большинство современных автомобилей оснащаются датчиками индуктивного типа. Анализатор реагирует на движение привода генератора. Для этого, колесо генератора имеет определённые зубья и контрольный промежуток. В момент прохождения контрольной впадины мимо датчика, анализатор генерирует определённый сигнал, который в дальнейшем передается контроллеру.

Настройка работы двигательной системы на современном транспортном средстве во многом зависит от правильности работы различных анализаторов. Сегодня, транспортное средство оснащается большим количеством датчиков. При поломке одного из них, двигатель автомобиля начинает работать некорректно. Датчик положения коленвала является одним из важнейших анализаторов двигательной системы. При неисправности анализатора двигатель автомобиля утрачивает первозданную производительность. Поэтому при возникновении неисправностей датчика требуется своевременная диагностика.

  • Затрудненный запуск двигательной системы.
  • Некорректная работа двигателя на холостом ходу.
  • Снижение производительности мотора.
  • Увеличение нагрузки на двигательную систему.

Датчик положения коленчатого вала выполняет важную функцию для взаимодействия топливной совокупности и системы запуска авто. Нарушение функции датчика, приводит к снижению производительности важнейших систем транспортного средства. В итоге может в значительной мере нарушится правильность поступления бензина, и прекратится подача искры на элементы системы зажигания.

Современные двигатели ваз 2110, оснащают различными видами датчиков ПКВ. Поэтому в случае необходимости замены датчика, нужно использовать устройство аналогичное штатному. Для выявления модели устройства установленного на вашем автомобиле, следует обратиться к комплектующей инструкции производителя.

Проверка датчика коленчатого вала, процедура которую может осуществить каждый автолюбитель при наличие соответствующего инструмента: мультиметр и отвертка. Несмотря на простоту диагностики ДПКВ данная процедура в условиях автомобильной мастерской будет стоить немало. Поэтому большую часть автолюбителей интересует вопрос – как проверить анализатор положения коленвала на автомобиле ваз 2110 своими руками?

В случае возникновения указанных неисправностей, которые свидетельствуют о нарушении функции датчика необходимо своевременно приступить к диагностике. Одной из наиболее распространённых причин диагностики датчика, является снижение мощности двигателя. Также необходимо приступить к проверке ДПКВ ВАЗ 2110 при активности индикатора, указывающего на необходимость проверки двигательной системы.

Для того чтобы выполнить диагностику анализатора, необходимо выяснить его расположение. В этом нам также поможет комплектующая инструкция производителя ВАЗ. На 2110, анализатор располагается над клапаном масляного компрессора недалеко от генератора.

Для того чтобы убедиться в том, что причиной неисправности двигательной системы стала поломка датчика необходимо проверить его работоспособность. Для того чтобы демонтировать анализатор нам понадобится ключ на 10.Перед тем, как приступить к съёму анализатора, необходимо нанести специальные метки на датчик и картер, чтобы запомнить первоначальное положение устройства.

Первым этапом проверки является визуальная диагностика элемента на предмет механических повреждений ДПКВ. В случае если визуальная диагностика не дала ответа на возникший вопрос необходимо продолжить проверку используя специальные приборы.

Принцип работы и местоположение

Надо отметить, что неисправности датчика коленвала(контролера здесь и далее в тексте) встречаются редко, однако, отправляясь в длительное путешествие, лучше иметь запасной исправный датчик, в случае если ДПКВ выходит из строя, тогда дальнейшее движение на автомобиле чаще всего оказывается невозможным. Перейдем к принципу работы:

  • Зубчатый шкив привода электрогенератора изготовлен в виде диска, имеющего по окружности 58 зубьев расположенные через каждые 6 градусов
  • Для того, чтобы сгенерировать импульс синхронизации оборотов для инжектора на шкиве специально отсутствуют два зуба

Схема работы датчика со шкивом

  • На автомобиле устанавливается либо цельнометаллический шкив, либо шкив с демпфером (резиновой вставкой)
  • Цельнометаллические шкивы в процессе работы двигателя износу практически не подвержены
  • Вам необходимо только следить за отсутствием грязи и посторонних частиц между зубьями
  • Если шкив имеет демпфер, тогда надо следить за состоянием демпфера, повреждение демпфера однозначно приведет к проблемам с работой двигателя
  • При выполнении ремонтных работ необходимо быть осторожным, чтобы не подвергнуть шкив деформации, деформация может привести к перебоям в работе мотора
  • Визуально проконтролировать состояние приводного шкива генератора, можно заглянув через арку переднего правого колеса
  • В нашем случае на двигателе имеется цельнометаллический шкив
  • При появлении неисправностей контролера положения коленвала, либо приводного шкива электрогенератора, а так же привода ГРМ компьютер может зафиксировать ошибку, которая отразится зажженной лампочкой «CHECK ENGINE» (ПРОВЕРЬТЕ ДВИГАТЕЛЬ)
  • И внести в буфер ошибок соответствующий код «35» либо «19»

Следующие симптомы характеризуют появление неисправностей этих элементов:

  • Неустойчивые обороты мотора на холостых оборотах
  • Происходит самопроизвольное снижение либо повышение оборотов двигателя
  • Полная остановка работы мотора, и полная невозможность запуска мотора
  • Ощутимое снижение мощности мотора
  • Появление детонации при стандартных динамических нагрузках, а так же пропуски искрообразования (троит мотор)

Остался вопрос на ваз 2112 где находится датчик коленвала, отвечаем — он располагается на крышке масляного насоса.

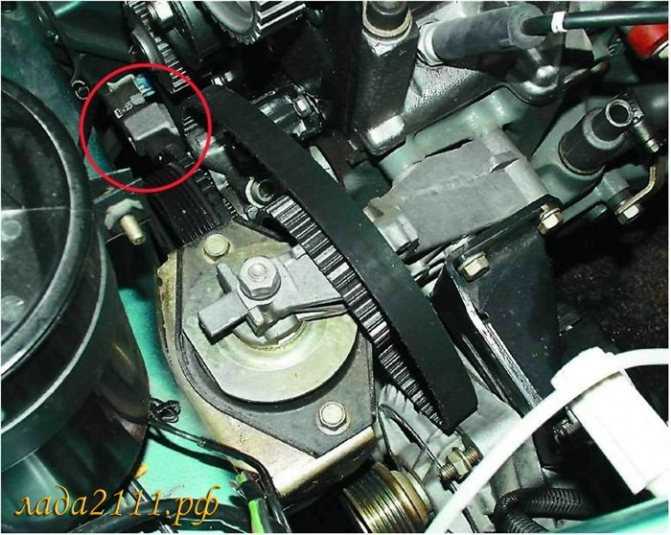

Расположение контролера положения коленвала

Неисправность: стартер крутит, но коленчатый вал не вращается

На примере стартера автомобилей ВАЗ 2108, 2109, 21099 попытаемся определить причины неисправности: стартер крутит, но коленчатый вал двигателя автомобиля не вращается.

— Изношены зубцы венца маховика

Так как зубцы венца маховика и зубцы шестеренки бендикса стартера представляют собой контактирующую пару при пуске двигателя, то износ зубцов на венце маховика приводит к тому, что зубцам шестеренки бендикса попросту не за что зацепиться. Стартер крутит в холостую, коленчатый вал двигателя не вращается, слышен посторонний шум со стороны стартера.


Износ зубцов зубчатого венца маховика двигателя автомобиля

Подробнее о проблеме:«Замена зубчатого венца маховика двигателя».

— Стартер плохо закреплен на картере коробки передач

От вибрации отвернулись гайки крепления стартера к картеру коробки передач (на ВАЗ 2108, 2109, 21099 их три). Либо после ремонта стартер был закреплен не на все гайки (минимально допустимое количество гаек крепления стартера — два).


Пример — стартер закреплен посередине на одну гайку, еще одну прикрутить забыли, а снизу трудно подобраться

— Загрязнена винтовая нарезка вала якоря

На валу якоря имеется винтовая нарезка по которой движется ступица обгонной муфты привода при включении стартера. При длительной эксплуатации стартера винтовая нарезка загрязняется затрудняя перемещение муфты. Шестеренка бендикса не входит в зацепление с зубцами маховика, стартер крутит впустую, коленчатый вал не проворачивается. См. фото ниже.

— Пробуксовка муфты свободного хода (бендикса)

Зубцы бендикса (шестерни привода) при срабатывании стартера зацепляются за зубцы маховика, но шестерня проворачивается в корпусе обгонной муфты по причине износа пазов под ролики или самих роликов, или загрязнения. В таком случае стартер крутит с характерным звуком, а маховик остается неподвижным. Через пару-тройку включений бендикс может сработать нормально, не провернуться, и двигатель запустится.

Подробно о том, что делать при проворачивании шестерни привода в статье: «Неисправности бендикса стартера». См. фото ниже.

— Поломка привода стартера

(рычага привода, поводкового кольца, буферной пружины)

Привод стартера состоит из нескольких элементов. При поломке хотя бы одного из них он не будет обеспечивать зацепление зубьев шестеренки бендикса с зубьями венца маховика и стартер будет крутить в холостую. В приводе чаще всего выходят из строя поводковое кольцо за которое зацеплен рычаг привода(ломается пластиковый корпус кольца), буферная пружина (ломается) и шестерня привода (слизываются зубцы, проворачивается в корпусе обгонной муфты). Сломаться или заклинить так же может рычаг привода (треснуть сам или выскочить его ось).


Бендикс (привод) и якорь стартера ВАЗ 2108, 2109, 21099

Примечания и дополнения

Кроме неисправностей стартера причиной того, что стартер крутит, но коленчатый вал двигателя не вращается может быть обрыв ремня газораспределительного механизма.

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS , в Одноклассниках — Twokarburators OK и в Яндекс Дзен — Twokarburators DZ

Способы проверки

Перед тем как идти в автомагазин за новым датчиком, все же рекомендуется вначале проверить тот, что установлен на авто.

Так будет значительно быстрее определить, почему авто плохо работает ведь возможно, что виноват во всем совсем не датчик, тем более что некоторые способы проверки не такие уж и сложные.

Самыми распространенными являются:

  • проверка на сопротивление катушки датчика;
  • комплексная проверка (сопротивления катушки и изоляции, индуктивности обмотки);
  • проверка осциллографом.

Первые две проверки – достаточно простые, выполнить их можно вполне самому, имея необходимые приборы.

Третий способ – самый точный, но провести проверку его возможно только на специализированных станциях.

Демонтаж и установка

Итак, вы определили, что ДПКВ вышел из строя. Следовательно, не остается ничего другого, кроме как заменить его. Для этого придется демонтировать старое устройство.

  1. Отключите зажигание, и откройте капот. Надежно его зафиксируйте, дабы избежать неприятных ударов по спине или голове.
  2. Удалите все загрязнения около датчика, чтобы можно было его снять и осмотреть визуально.
  3. Отключите колодку с проводкой из соответствующего разъема.
  4. С помощью ключа на 10 миллиметров вы сможете достаточно легко демонтировать крепление датчика коленвала.
  5. Извлеките поврежденное устройство.
  6. Параллельно обязательно проверьте зубчатый шкив привода генератора. Не редко на нем появляются повреждения, из-за которых прибор не может корректно работать. Из-за этих зубьев на бортовом компьютере появляются коды ошибок.
  7. Если никаких дефектов нет, и ничто не препятствует установке нового прибора, начинайте сборку.
  8. Зачистите при необходимости место установки ДПКВ.
  9. Поставьте новое измерительное устройство в гнездо, закрутите крепежный болт. При этом не превышайте момент затяжки более чем 12 Н м.
  10. Обязательно используйте регулировочную шайбу, которая ответственными производителями датчиков поставляется уже в комплекте.
  11. С помощью специального щупа убедитесь, что между шкивом и сердечником ДПКВ имеет зазор в 1 миллиметр.
  12. Погрешность зазора может составлять не более 0,41 миллиметра в сторону увеличения. Ни в коем случае не делайте зазор меньше положенного 1 мм.

Соблюдайте зазор

Цена вопроса

Как мы уже отмечали, владельцы ВАЗ 2114 не часто сталкиваются с необходимостью поменять ДПКВ. Но всегда будьте готовы к подобным неприятностям.

На приобретение нового датчика тратить огромные деньги не придется. Цена зависит от магазина и региона, где продаются автомобильные запчасти. В среднем ДК обходится где-то в 200-400 рублей.

Замена на СТО — это еще затраты в районе стоимости нескольких датчиков. Потому подумайте, кто именно будет выполнять работу — вы или мастера автосервиса.

 Загрузка …

Зачем нужен датчик синхронизации

ДПКВ осуществляет фиксацию и передачу в ЭБУ следующих показателей:

  • момента прохождения поршнями ВМТ и НМТ в первом и последнем цилиндрах;
  • замер положения коленвала.

Полученные данные передаются в ЭБУ. В результате обработки информации о положении коленвала по отношению к мертвым точкам и частоте его вращения, датчик синхронизации корректирует следующие показатели ДВС:

  • объем поступающего бензина в цилиндры;
  • время подачи топлива;
  • угол опережения зажигания;
  • угол поворота распредвала;
  • момент и длительность работы клапан адсорбера.

Задачи электронного блока могут меняться в зависимости от сложности устройства ДВС, однако ни одно ЭБУ не работает без датчика положения коленчатого вала.

В результате неисправности ДПКВ искрообразование либо запаздывает, либо опережает рабочий такт мотора, что ведет к неправильной работе ДВС или к не запуску мотора. Это способствует и неполному сгоранию рабочей смеси и, как следствие, перерасходу топлива и снижению динамических показателей автомобиля.

Важные моменты

Водители отмечают, что не все датчики, которые имеют подходящий монтажный размер, годятся для работы на ВАЗ 2110. Поменять датчик можно только на оригинальный, предварительно проверив деталь на работоспособность. Проверку по сопротивлению необходимо проводить перед монтажом на авто, по статистике 1–3 % ВАЗовских датчиков имеют заводской брак.

Оборудование может считаться рабочим только после предварительной ручной проверки омметром. Что необходимо учитывать.

  • Обязательно выставить метки на шкиве при переустановке детали. Идеальным вариантом будет проверка сканером правильности установки датчика. Любое смещение коленвала приведет к нарушению фаз топливоподачи.
  • Соблюдать распиновку датчика. Выбирать оборудование с подходящим допуском выводов.
  • Болт крепления затягивать моментом до 8–12 нм, не перетягивать.
  • Оставлять зазор между контролером и передающим диском.

Замена контролирующего устройства проходит за несколько минут, работы легко провести в гараже. Если систематически убирать масляные потеки с бачка, чистить подкапотное пространство от грязи, следить за состоянием проводки, дпкв отрабатывает заявленный производителем срок эксплуатации — 5–7 лет.

Где расположен датчик положения коленвала?

Данный комплектующий элемент располагается в кронштейне, который установлен в центральной области шкива на приводе генератора. Как правило, на большинстве современных автомобилей он установлен не впритык, а с зазором 1-1.5 мм около конструкции самого зубчатого шкива.

Для удобства отсоединения и регулировки ДПКВ к нему подсоединяют 50-70 см провод, который имеет необходимые разъемы для ключей. Для выставления и корректировки положения необходимо только регулировать шайбу, закрепленную над посадочным гнездом самого элемента. Регулировка шайбы может производиться как вами самостоятельно, так и специалистами в автосервисе – в любом случае она позволит избежать скорой поломки цилиндров двигателя и значительно снизить расход топлива.

Датчик положения коленвала

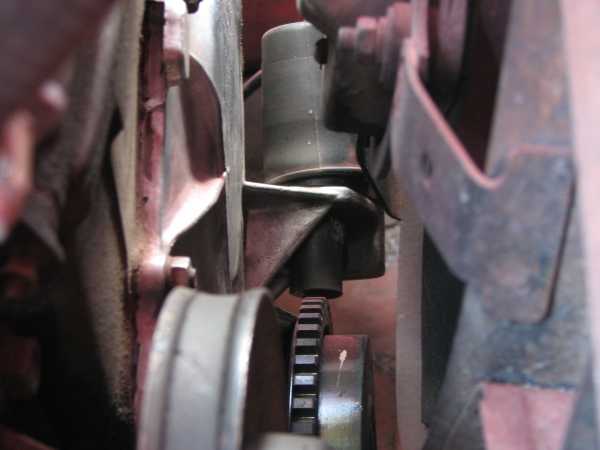

Расположение датчика положения коленвала

При появлении неисправностей в датчике коленчатого вала бортовой компьютер автомобиля лишается возможности выставить ряд необходимых для работы системы зажигания характеристик:

  • Подсчитать количество необходимого для впрыска топлива;
  • Выявить нужный момент для впрыска;
  • Поменять угол поворота распределительного вала;
  • Определить, произошло зажигание или нет (актуально для бензиновых моторов).

Зачем он нужен

Замена датчика коленвала ваз 2110

Этот датчик бывает установлен на крышке масляного насоса, прямо рядом со шкивом привода генератора. Предназначен данный прибор для того, чтобы синхронизировать работу контроллера с верхней мертвой точкой поршней цилиндров (1-го и 4-го) и угловым положением коленвала. Итак:

Сам датчик представляет собой электромагнитное устройство, производящее синхронизацию работы в системе впрыска. Следит данный датчик также за работой топливных форсунок и системы зажигания.
Одним словом, данный прибор является непростым устройством.
Без этого датчика невозможно себе представить исправную работу системы впрыска топлива

Когда датчик выходит из строя, то это обязательно сказывается на различных важных узлах автомобиля, что в итоге приводит к сбоям в двигателе.
Поэтому проверять состояние данного датчика очень важно. Эта проверка становится особенно актуальна перед дальней дорогой.
Как и говорилось выше, датчик положения коленвала находится непосредственно возле шкива привода

По крайней мере, на всех вазовских моделях.
Устанавливается данный прибор так, чтобы между зубчатым шкивом и им оставался небольшой зазор, величина которого не должна превышать одного миллиметра. Зазор удается выставить благодаря особым шайбам необходимых размеров.

Что касается зубчатого шкива, то выполнен он бывает в виде специального диска. Диск принадлежит приводу генератора и выполняет важнейшую функцию.
Этот самый зубчатый шкив может быть выполнен с резиновой проставкой или с цельнометаллической составляющей. Нужно всегда следить за тем, чтобы между зубьями отсутствовала грязь и посторонние частицы, так как повреждение этого шкива может привести к нежелательным последствиям.

Датчик положения коленвала ВАЗ 2110 – как найти неисправность и заменить?

Современный автомобиль состоит из множества деталей, каждая из которых выполняет свою, присущую ей, важную функцию. Сведения о состоянии мотора и других узлов, передают различные датчики, но датчик коленвала ВАЗ 2110 выполняет работу, несвойственную для данных устройств.

Назначение датчика положения коленвала ВАЗ 2110

Датчик положения коленвала Если мотор автомобиля 9-й или 10-й серии отказывается заводиться, любой из водителей сразу начинает проверять систему питания и зажигания, а когда дело доходит до обращения в автосервис, там говорят, что вышел из строя ДПКВ (именно так выглядит аббревиатура полного названия датчика). Недоумение автовладельцев развеивается, когда они узнают, что это единственный датчик, без которого мотор работать не будет.

Датчик коленвала ВАЗ 2110, также как и на многих других автомобилях выполняет не контролирующую функцию, а осуществляет синхронизацию фаз впрыска топлива и подачи импульса для воспламенения горючей смеси в камере сгорания

Очевидно, что удаление из конструкции такого важного атрибута приводит к невозможности слаженной работы всех систем

В своей работе датчик использует принцип электромагнитной индукции, а необходимые «сведения» считывает с зубчатого шкива привода генератора. в непосредственной близости от которого и установлен.

Датчик коленвала ваз 2110 – неисправности и их диагностирование

Кронштейн датчика положения коленвала Учитывая, что роль ДПКВ в работе двигателя очень весома, в случае его неисправности можно ожидать самых разных «сюрпризов». Полностью вышедший из строя датчик однозначно не даст запустить мотор. К иным проявлениям неполадок датчика относятся:

  • неустойчивая работа мотора на холостом ходу;
  • снижение мощности;
  • повышение и понижение количества оборотов коленчатого вала (самопроизвольно);
  • детонация при увеличении нагрузки;
  • запуск с перебоями.

Для такого устройства, как датчик коленвала ВАЗ 2110 неисправности сводятся к двум видам:

  • повреждение обмоток и частей самого датчика;
  • нарушение целостности провода и качества соединений в цепи.

Сам о себе датчик ПКВ очень прост по конструкции и выходит из строя редко. Ошибка датчика положения коленвала или поломка могут быть вызваны такими причинами, как: заводской брак, механическое повреждение, значительное загрязнение. Первые две причины от водителя не зависят, а за чистотой под капотом автовладелец может проследить.

Кроме того, что моторный отсек всегда находится под действием множества разрушающих факторов, как-то: перепады температуры, летящие с проезжей части мелкие камни и пыль, существенно добавляют проблем места подтекания масла. Если обнаружено, что в каком-либо месте происходит утечка моторного масла. особенно в зоне установки датчика – на корпусе маслонасоса, её необходимо срочно устранять. Контакты соединений проводов датчика всегда должны быть чистыми и защищенными. Изоляция провода не должна иметь повреждений и оголённых жил.

Как проверить, исправен ли датчик коленвала ВАЗ 2110?

Учитывая, что ошибка датчика положения коленвала или полный отказ по признакам очень схожи с множеством иных поломок, следует понимать, как проверить его состояние. Удостовериться в работоспособности ДПКВ можно только, если снять его. Сделать это совсем не сложно, необходимо лишь выполнить такие действия:

  • выключить зажигание;
  • снять клеммный разъём с проводом с датчика;
  • открутить единственный винт, удерживающий датчик на крышке масляного насоса;
  • снять датчик.

Для проверки необходимо иметь омметр и проверить сопротивление обмоток. Если показания прибора отличаются от необходимых 550-570 Ом, значит, неисправен датчик коленвала. Пытаться ремонтировать его не следует, так как ремонту это устройство не подлежит. Единственный путь выхода из ситуации – замена датчика коленвала ВАЗ 2110. Стоимость ДПКВ невысока, установка не требует много времени и навыков, тем более автомобиль без него всё равно остаётся недвижимым. Если прибор показывает, что сопротивление обмоток датчика находится в норме, значит, поломку следует искать в другом месте.

Как заменить датчик коленвала?

Установка, как и снятие датчика ПКВ, производится быстро и без затруднений. Прежде чем приступить к монтажу, следует очистить место установки от пыли и грязи. Далее производятся простые действия: новый датчик вставляется на штатное место; закручивается крепёжный винт; надевается разъём с проводом. На этом замена датчика коленвала ВАЗ 2110 закончена и можно приступать к запуску мотора.

Где расположен датчик положения коленвала?

Данный комплектующий элемент располагается в кронштейне, который установлен в центральной области шкива на приводе генератора. Как правило, на большинстве современных автомобилей он установлен не впритык, а с зазором 1-1.5 мм около конструкции самого зубчатого шкива.

Для удобства отсоединения и регулировки ДПКВ к нему подсоединяют 50-70 см провод, который имеет необходимые разъемы для ключей. Для выставления и корректировки положения необходимо только регулировать шайбу, закрепленную над посадочным гнездом самого элемента. Регулировка шайбы может производиться как вами самостоятельно, так и специалистами в автосервисе – в любом случае она позволит избежать скорой поломки цилиндров двигателя и значительно снизить расход топлива.

Датчик положения коленвала

Расположение датчика положения коленвала

При появлении неисправностей в датчике коленчатого вала бортовой компьютер автомобиля лишается возможности выставить ряд необходимых для работы системы зажигания характеристик:

  • Подсчитать количество необходимого для впрыска топлива;
  • Выявить нужный момент для впрыска;
  • Поменять угол поворота распределительного вала;
  • Определить, произошло зажигание или нет (актуально для бензиновых моторов).

Диагностика

Процедура диагностики устройства заключается в проверке параметра сопротивления его обмоток, для этого используется омметр. Если в результате диагностики тестер показал значения, отличные от 550-570 Ом, это свидетельствует о выходе из строя контроллера. Чтобы не допустить поломки датчика, место его монтажа всегда должно содержаться в чистоте. Кроме того, не лишним будет проверить и целостность проводки, очень часто качество соединений играет важную роль. Что касается ремонта, то ДПКВ отремонтировать нельзя, регулятор можно только поменять на работоспособный.

Извините, в настоящее время нет доступных опросов.

Алгоритм работы инжекторной системы

Инжекторная система функционирует благодаря системе датчиков и блоку управления. Все сигналы поступают на вход микропроцессорного блока, который регулирует работу исполнительных механизмов. За правильную работу двигателя отвечают следующие датчики:

  1. Положения коленчатого вала.
  2. Положения распределительного вала (не на всех модификациях).
  3. Давления во впускном коллекторе.
  4. Лямбда-зонд.
  5. Скорости.
  6. Массового расхода воздуха.
  7. Положения дроссельной заслонки.

И главную роль играет датчик коленвала ВАЗ-2110 (8 клапанов или 16), так как от него зависит момент впрыска и подачи высокого напряжения на электроды свечей. В конструкции имеется датчик температуры, но он на работу практически не влияет. Необходим он для контроля температуры двигателя и подачи сигнала на стрелочный указатель (или на бортовой компьютер). Но он окажется незаменимым в том случае, если необходимо реализовать автоматическое переключение видов топлива (с бензина на газ и обратно).

Микропроцессор имеет несколько входов и выходов. На входы поступают сигналы со всех датчиков. Но сначала эти сигналы преобразовываются, при необходимости усиливаются. Микроконтроллер программируется на работу с датчиками и исполнительными механизмами. Программы (прошивки) могут обеспечивать различные характеристики двигателя.

Обычно данный датчик располагается возле шкива привода ремня генератора. На этом шкиве обычно сделан по окружности зубчатый венец, так называемый диск синхронизации. Именно на вращение этого диска и реагирует датчик.

Стоит отметить, что для точного получения данных о вращении коленчатого вала, ДКПВ располагается на определенном удалении от диска.

У правильно установленного устройства расстояние между его сердечником и вершиной любого зуба должно составлять 0,6-1,5 мм.

Место расположения ДКПВ не самое удобное, но добраться до него вполне возможно.

На автомобилях используется несколько разных по конструкции и принципу работы ДПКВ:

  • индукционный (один из самых распространенных);
  • датчик, использующий эффект Холла;
  • Оптический.

Что касается других авто, к примеру, ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то у них проверка проводится идентично автомобилю ВАЗ-2110.

Примечательно, что для ВАЗов при проверке на сопротивление катушки датчика коленвала, можно провести дополнительную проверку.

Но для этого мультиметр нужно перевести в режим вольтметра с пределом измерения в 200 мВ.

После подключить щупы к выводам ДПКВ и провести любым металлическим предметом, к примеру, отверткой на небольшом удалении от сердечника.

Если датчик исправен, то он отреагирует на металл, мультиметр покажет всплески напряжения на дисплее. Отсутствие этих всплесков будет указывать на неисправность элемента.

У исправного ДПКВ Logan нормальное сопротивление составляет 200-270 Ом.

У Daewoo Lanos показатель сопротивления катушки должен находиться в пределах 500-600 Ом.

А вот на двигателе ЗМЗ-406, устанавливаемый на автомобили «Волга» и «Газель», нормальным является сопротивление катушки в диапазоне 850-900 Ом.

Обратите внимание на несколько нюансов, которые обязательно следует учитывать:

  1. Старайтесь приобретать качественные изделия, которые рекомендованы заводом-изготовителем.
  2. Обязательно делайте метки для удобной замены устройства.
  3. Расстояние от края зуба до рабочей поверхности датчика коленвала ВАЗ-2110 должно быть в допустимом пределе.
  4. Момент затяжки резьбовых соединений – 8-12 Н*м.
  5. Прежде чем установить новый датчик, проведите замер сопротивления.

Своевременная чистка активной поверхности устройства обеспечит его нормальную работу на протяжении долгого срока. Только нельзя применять грубые методы – используйте мягкую ветошь или старую зубную щетку (наиболее подходящий инструмент для такой работы). Применение металлических щеток или наждачной бумаги недопустимо.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
