МЕГА полезные доделки УАЗ Патриот.

Купил УАЗ Патриот, покатавшись, некоторое время, возникает желание ее доделать и довести до ума. Благо УАЗ Патриот это конструктор, который можно доводить до ума каждый день. Это как ремонт в квартире, его закончить нельзя, можно только приостановить. Рассказывать и писать можно долго, лучше показать фотографии доделок, которые, просто необходимо сделать в стандартном Патриоте, жаль, что этого сразу на заводе не делают.

Одина из самых важных доделок замена – доработка педали сцепления, чтобы ГЦС служил дольше необходимо:

Обязательно надо заменить провод массы двумя проводами (медными косами), при подключении только одной, от минуса до болта крепления насоса ГУРа, падение при заводке между «минусовой» клеммой и блоком с 0.8 упало до 0.08.

Добавить уплотнители дверей, чтобы сквозняков не было, подставить сток воды над задней дверью.

Доводка рулевого управления:

Улучшаем работу дворников, увеличиваем ход (гайки привода необходимо посадить на фиксатор резьбы):

Нас порядком достал вид приопущенной задницы патриота, даже несмотря на что мы ставили 4х листовые рессоры. После замены передних пружин УАЗ на аналогичные усиленные пружины Кони, мы передние пружины установили на мост между отбойником кузова и мостом, приварив дополнительную площадку к мосту. Встало как родное, ездить мягко и хорошо.

Из заднего дивана, который ставили в старые модели УАЗ Патриот, можно сделать хороший ящик, будет удобно хранить и доставать разные инструменты.

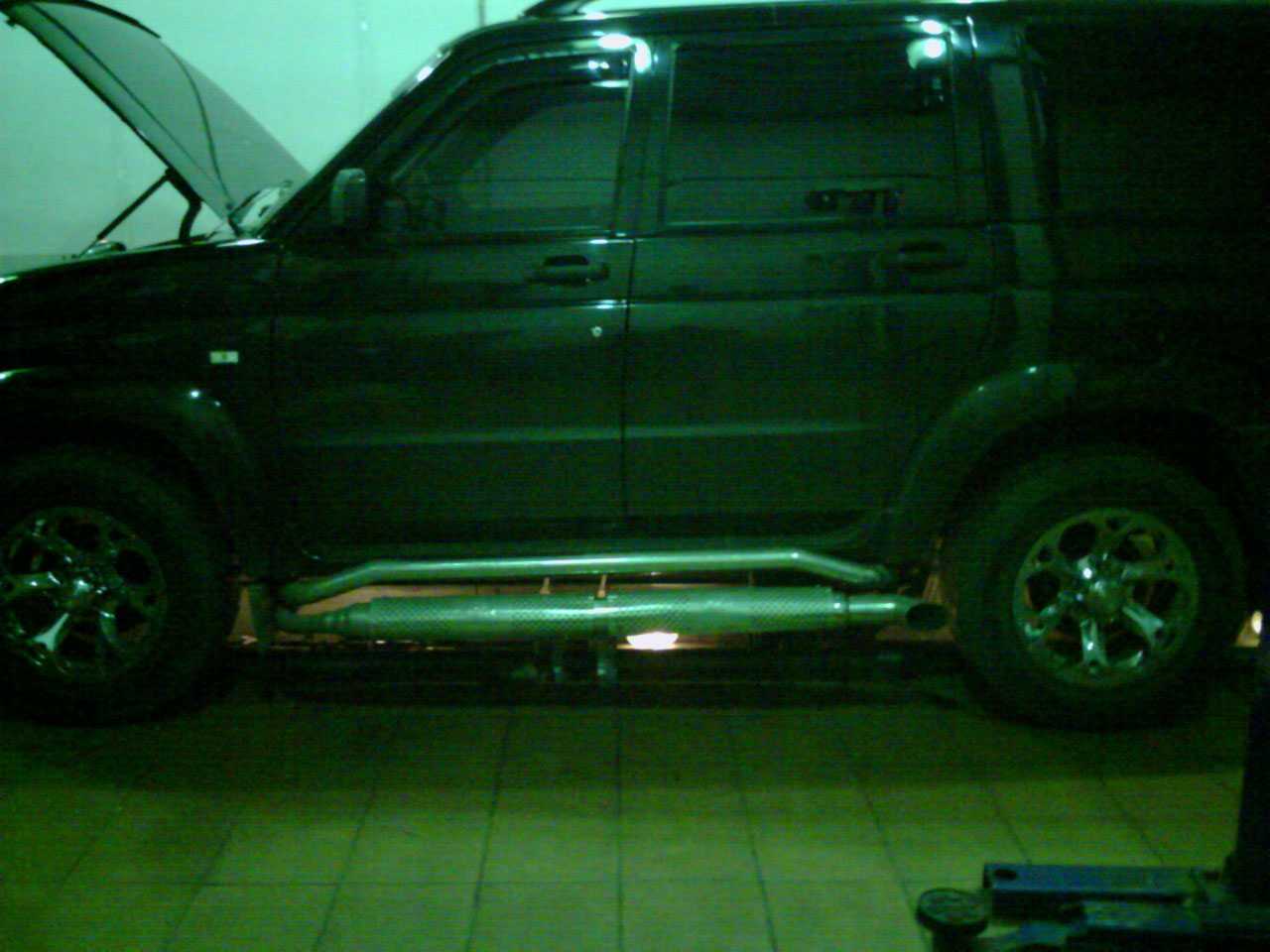

Сомнительная доделка системы выпуска выхлопных газов УАЗ Патриот, но чего греха таить есть гламурные водители.

Инструкция по демонтажу и замене противотуманной фары

Замена противотуманной фары может понадобиться, если не работает весь узел или значительно ухудшилось качество светового луча. При замене чаще всего необходим демонтаж бампера. Именно на нем находится заглушка противотуманной фары.

После того, как откроются крепления оптики к кронштейну, нужно соответствующим инструментом открутить крепеж от кронштейна. Далее нужно отсоединить штекер и можно снимать противотуманку. Если нужно заменить полностью узел, то устанавливается новая деталь.

Если меняется рамка противотуманной фары, отражатель или стекло, то необходимо разобрать противотуманку. Для этого ее нужно хорошо прогреть, например, феном, чтобы расплавился герметик, а затем можно разбирать ПТФ.

Установка заменяемой или отремонтированной оптики выполняется в обратном порядке: присоединяется штекер, устанавливается противотуманка на штатное место, закручиваются болты крепления к кронштейну. На последнем этапе возвращаются на место либо подкрылки, либо бампер.

В этом видео демонстрируется, как снять противотуманки, и как заменить их (автор ролика — Сергей Глазырев).

Самостоятельная замена ламп

Итак, для замены ламп нам потребуется демонтировать задний фонарь. Слева пластиковые гайки легкодоступны. Справа они находятся за пластиковым лючком.

Откручиваем два пластиковых фиксатора заднего фонаря и вытаскиваем его из кузова.

Далее отсоединяем колодку проводов идущую к фаре, нажимаем на фиксатор и убираем колодку в сторону.

Плата с лампами держится на 5 защелках, которые следует по очереди отсоединить и снять плату

Чтобы снять лампу необходимо нажать на нее и повернуть против часовой стрелки. Меняем все необходимые лампы и производим сборку в обратной последовательности.

Если устанавливается обычная лампа вместо светодиодной, требуется проверить ее работоспособность. Дело в том, что у светодиодной лампы P21W или P21/5W имеют полярность и не на всех автомобилях нормально работают.

Чтобы снять правый задний фонарь потребуется открыть лючок расположенный в нише и открутить так же две пластиковые гайки крепления.

Оригинал статьи: http://www.kolesa.ru Елена Астапенко Для желающих обновить свой «вездеход» вариант подготовило московское тюнинг-ателье General…

Намибийское новостное агентство Nampa распространило снимки с парада по случаю празднования в стране 28-й годовщины…

Клиренс УАЗ Патриот — это расстояние от дорожного полотна до нижней точки, расположенной в средней…

Фиксированное соотношение передаточного числа рулевого управления – это всегда компромисс. Компромисс между маневренностью и комфортом…

Приключилась мелкая неприятность, газелька бортовая сдавала назад и зацепила бортом задний фонарь.Самое главное, что цело крыло и дверь багажника)))Разобрались на месте, я сразу заказал новый задний (левый) фонарь и думал, ну приеду домой, минут за 20 разберу старый и одену новый.

В общем, думал, что смогу все сделать через лючок для замены лампочек… Хрен там был)))

Прочитал на досуге бортжурнал Disconnect66 и начал разбирать обшивку…2 часа увлекательной игры, да где бл.дь ты еще крепишься зараза… В итоге с боем снял обшивку, снял фонарь, поставил новый фонарь, но собирать обшивку не спешу, проложу в ней все провода по хорошему, зашумлю крыло и покрою его антикором и мовилью раз уж разобрал)))В общем теперь у меня появились планы на выходные, осталось купить новые пистоны для обшивки (несколько все-таки пострадало).

Ну хотя бы знаю, что у меня нет ржавчины под обшивкой. На всякий случай вокруг фары планирую черным герметиком пройтись, раз уж разбирал узел и немного поцарапал краску, когда снимал/вешал фонарь. Береженого бог бережет, ржа по глупости никому не нужна)))

Какая лампа дальнего света подойдёт на УАЗ Патриот?

На заводе устанавливались лампы дальнего света H1 55W:

• 55 — это мощность ближнего света в ваттах,
• H1 — тип цоколя лампы.

Быстрое сравнение: лучшие лампы H1 дальнего света на Патриот

Модель	Особенности	Рейтинг	Ссылка
Philips X-treme Vision	ну, очень яркие	★★★★★	Купить
Bosch Gigalight	очень яркий белый свет	★★★★★	Купить
Philips Vision	оптимальное отношение цена—качество	★★★★✩	Купить
Philips LongLife EcoVision	недорогие и долговечные	★★★★✩	Купить
Osram Original Line	универсальная замена штатным лампам	★★★★✩	Купить

Philips X-treme Vision — самые яркие лампочки

Особенности, заявленные производителем:

• до 130 % более яркий белый свет,
• увеличивают зону освещения перед автомобилем на 45 м,
• высококачественное кварцевое стекло,
• запатентованная технология мощного светового потока.

Страна производства — Польша.

Что нам больше всего нравится: белый и очень яркий свет.

Результаты тестов

Хорошая оценка ADAC, итоги:

• очень хорошее освещение дороги,
• небольшой срок службы,
• относительно дорогие (зато каждая лампа проходит контроль на заводе).

Победитель теста Auto Express. По результатам измерений граница яркого светового пятна — в 75 метрах от автомобиля.

Bosch Gigalight

Особенности, заявленные производителем:

• до 120% больше света,
• чрезвычайно белый свет.

Страна производства — Венгрия.

Что нам больше всего нравится: яркий белый свет, и это же Бош!

Philips Vision

• видимость на 30% лучше по сравнению со стандартными лампами,
• сделаны из высококачественного кварцевого стекла,
• высокий уровень водонепроницаемости,
• предохраняют фары от ультрафиолетового излучения.

Страна производства — Польша, Германия.

Что нам больше всего нравится: больше света, чем у штатных ламп.

Philips LongLife EcoVision

Особенности, заявленные производителем:

• кварцевое стекло высокой прочности,
• устойчивы к перепадам температуры и вибрации,
• высокое внутреннее давление обеспечивает более мощный свет,
• предохраняют фары от вредного ультрафиолетового излучения.

Страна производства — Польша.

Что нам больше всего нравится: работать должны гораздо дольше обычных ламп.

Osram Original Line

Особенности, заявленные производителем:

• качество оригинальной запасной части (OEM),
• улучшенная видимость до 130%.

В упаковке — одна штука.

Страна производства — Германия.

Что нам больше всего нравится: недорогие, хороший срок службы, страна производства.

Однажды один хороший товарищ спросил меня про лампочки в туманках. В смысле какие применяются. Стало самому очень интересно и решил разобраться. Запись, пожалуй, больше для себя.Итак,

(Световой прибор — Кол-во, шт -Тип лампы — Мощность)

Дальний свет — 2 шт. — H1 — 55 Вт

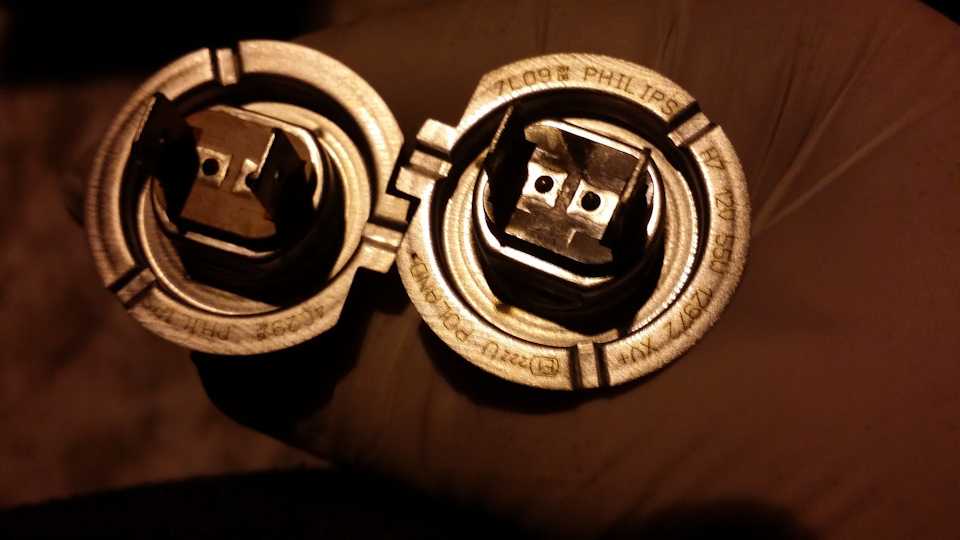

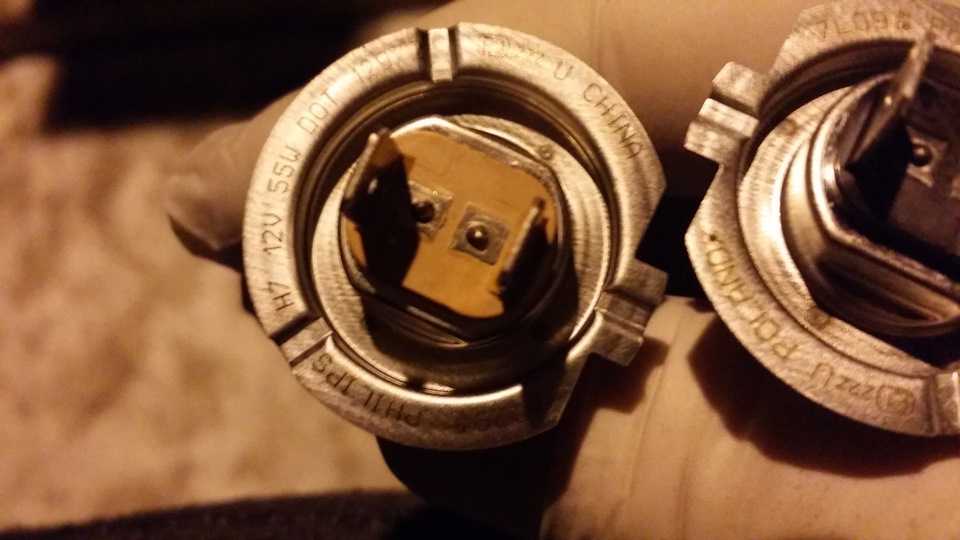

Ближний свет — 2 шт. — H7 — 55 Вт

Передний габаритный свет — 2 шт. — W5W — 5 Вт (в фарах с ДХО их нет вообще, рестайл в том числе)

Передние указатели поворотов — 2 шт. — PY21W — 21 Вт

Противотуманные фары — 2 шт. — H3 — 55 Вт (рестайл H11)

Боковые указатели поворотов — 2 шт. — WY5W — 5 Вт (рестайл не имеет)

Задние указатели поворотов — 2 шт. — PY21W — 21 Вт (смотрим картинку передних поворотов)

Задние противотуманные фонари/ габаритный свет — 2 шт. — P21/4W — 21/4 Вт

Стоп-сигналы — 2 шт. — P21W — 21 ВтЛампа света заднего хода — 2 шт. — P21W — 21 Вт

Фонарь подсветки номерного знака — 2 шт. — C5W — 5 Вт

Дополнительный стоп-сигнал — 5 шт. — W5W — 5 Вт (рестайл диодный фонарь) (картинку смотрим на переднем габарите)

Пы.Сы. В комбинации приборов у Патриота до 2012 используются лампы А12-1,2 с пластиковым цоколем

После 2012 годы вроде применяются диоды и платы. Замена очень трудоемкая работа.

Замена ламп УАЗ Патриот 3163

Примечание Для правильной работы системы освещения и световой сигнализации применяйте лампы, указанные в приложении 4.

Предупреждение Перед заменой ламп в приборах освещения автомобиля отсоедините провод от клеммы «минус» аккумуляторной батареи.

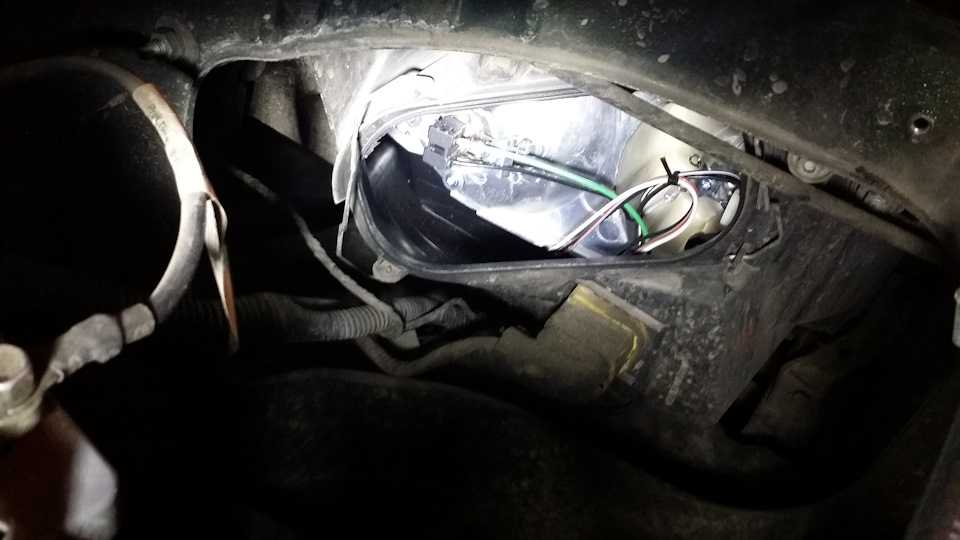

Для замены лампы дальнего света фар выполните следующие операции.

Примечание Операции по замене ламп в блок-фаре для наглядности показаны на снятой фаре.

1. Подденьте металлические фиксаторы крышки ламп блок-фары…	2. …снимите крышку…

3. …отсоедините колодку с проводом от вывода лампы…	4. …выведите из зацепления с крючками пружинный фиксатор лампы…

5. …и выньте лампу.

Предупреждение Галогенные лампы при работе нагреваются до высокой температуры. Не касайтесь колбы лампы руками: на ней останутся жировые следы, вследствие чего лампа быстро перегорит. Если вы нечаянно коснулись колбы, протрите ее чистой тряпкой, смоченной спиртом.

6. Установите лампу в порядке, обратном снятию.

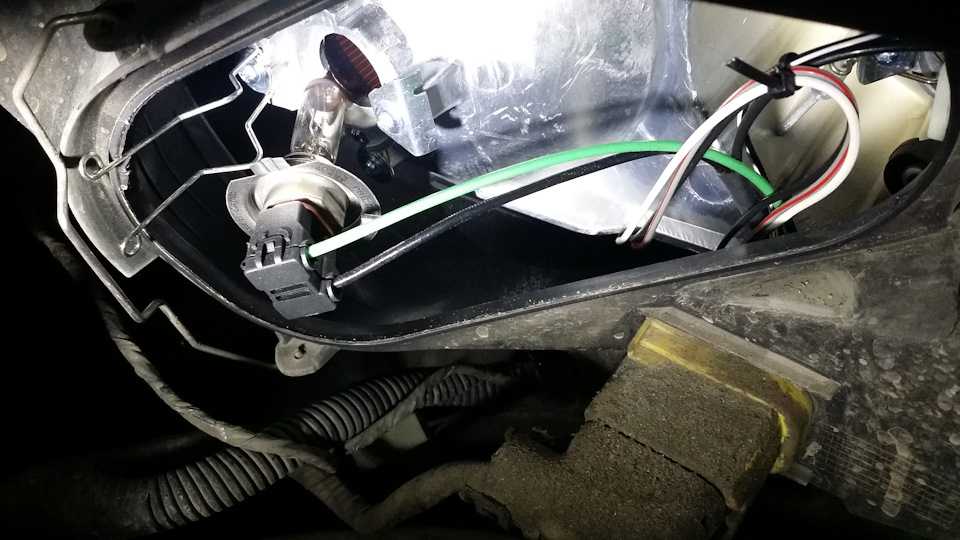

Для замены лампы ближнего света фар выполните следующие операции.

1. Снимите крышку ламп блок-фары (см. выше)…	2. …отсоедините колодки с проводами от выводов лампы…

Примечание Запомните порядок подключения проводов к выводам лампы.

3. …выведите из зацепления с крючками пружинный фиксатор лампы…	4. …и извлеките лампу.

5. Установите лампу в порядке, обратном снятию.

Для замены лампы габаритного света выполните следующие операции.

1. Снимите крышку ламп блок-фары (см. выше).

2. Пассатижами или пинцетом извлеките патрон вместе с лампой и выньте лампу из патрона.

3. Установите лампу в порядке, обратном снятию.

Для замены лампы переднего указателя поворота выполните следующие операции.

1. Поверните против часовой стрелки патрон лампы переднего указателя поворота и извлеките его из блок-фары.	2. Повернув лампу в патроне против часовой стрелки, выньте ее из патрона.

3. Установите лампу в порядке, обратном снятию.

Для замены лампы в боковом указателе поворота выполните следующие операции.

1. Снимите боковой указатель поворота с автомобиля (см. «Замена бокового указателя поворота»)…	2. …извлеките патрон вместе с лампой…

3. …и выньте лампу из патрона.

4. Установите лампу в порядке, обратном снятию.

Для замены лампы в противотуманной фаре выполните следующие операции.

1. Снимите противотуманную фару (см. «Замена противотуманных фар»).

2. Выверните два винта крепления задней крышки противотуманной фары…	3. …и снимите крышку.

4. Разъедините клемму с проводом лампы фары…	5. …выведите из зацепления с крючками пружинный фиксатор лампы…

6. …и выньте лампу.

7. Установите лампу в порядке, обратном снятию.

Для замены любой лампы в заднем фонаре выполните следующие операции.

Примечание Лампы габаритного и противотуманного света объединены в одну лампу (двухнитевую).

1. Подденьте фиксаторы двух пластмассовых держателей, извлеките держатели…	2. …снимите специальный лючок облицовки боковины…

3. …проверните против часовой стрелки патрон лампы заднего указателя поворота и выньте его из фонаря.	4. Повернув против часовой стрелки лампу в патроне, извлеките ее.

5. Установите лампу в порядке, обратном снятию.

6. Остальные лампы фонаря на заднем крыле заменяйте аналогично.

Для замены лампы в дополнительном стоп-сигнале выполните следующие операции.

1. Снимите дополнительный стоп-сигнал (см. «Замена дополнительного стоп-сигнала»).

2. Выверните два винта, скрепляющие обе половинки корпуса стоп-сигнала…	3. …разъедините корпус…

4. …проверните против часовой стрелки заменяемую лампу в патроне и извлеките ее.

5. Установите новую лампу в порядке, обратном снятию.

Заменять лампу в фонаре освещения номерного знака надо в следующем порядке.

1. Снимите соответствующий фонарь освещения номерного знака (см. «Замена фонарей освещения номерного знака»).

2. Подденьте тонкой отверткой фиксатор рассеивателя лампы…	3. …снимите рассеиватель…

4. …и извлеките лампу из корпуса фонаря.

5. Установите новую лампу в порядке, обратном снятию.

Для замены лампы в плафонах освещения салона выполните следующее.

1. Аккуратно отожмите тонкой отверткой край пластмассового корпуса, чтобы защелка рассеивателя вышла из отверстия в корпусе, и снимите рассеиватель.	2. Аккуратно отожмите контакты и выньте из них лампу. Вставьте новую лампу и защелкните рассеиватель в корпусе.

Видео про «Замена ламп» для УАЗ 3163

УАЗ Патриот (UAZ Patriot) 2016 года замена ламп в Противотуманных фарах(ПТФ)

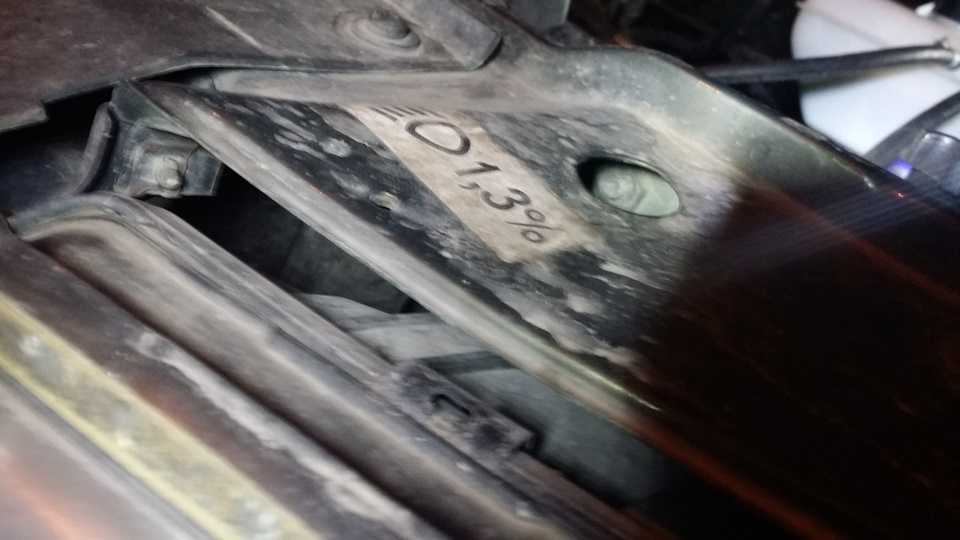

Замена лампы и регулировка света фар Патриота.

Замена лампы ближнего света на УАЗ ПАТРИОТ

Что это за услуга?

Большинство водителей имеют основные навыки по замене некоторых деталей своего автомобиля, но замена противотуманки лампочки зачастую не входит в этот список. Действительно, казалось бы, самая простая операция, ведь дома перегоревшую лампочку мы обычно меняем самостоятельно. Но проблема в том, что в некоторых моделях автомобилей приходится немного повозиться, чтобы заменить лампочку противотуманной фары. А так как эта процедура выполняется не так часто, особенно, с качественной оптикой, то и навыки подзабываются. А когда требует замена лампы заднего хода и замена ламп стоп сигнала — то выезжать на проезжую часть не рекомендуется.

Небольшой ликбез

Пользу противотуманных фар многие водители недооценивают. Хотя эта оптика хорошо зарекомендовала себя не только в условиях тумана. В дождливую погоду и в снегопад, когда от обычных фар проку никакого, а иногда видимость становиться даже еще хуже, ситуацию способны спасти именно противотуманки. Многие водители знают, как слепит глаза яркий белый свет фар идущих навстречу автомобилей, практически, невидимых сквозь пелену дождя, снега или тумана. Желтый же свет противотуманных, направленный вниз, под пелену тумана, наоборот, делает полотно дороги и часть обочины более заметными.

Как заменить лампочку в противотуманки?

Такая операция обычно производится если произошло физическое повреждение всей фары или же не получается открыть корпус фары обычной отверткой (в случае цельно спаянного корпуса). Такой корпус лучше всего нагреть, с задней его части, чтобы слега расплавить и получить возможность снять крышку, и заменить лампочку. Конечно герметичность будет слегка потеряна, но другого выхода нет, если операцию нужно выполнить срочно. Если же корпус обычный, то замена противотуманки лампочки выполняется проще, с помощью обычной отвертки. Открыв корпус, выкручивается лампочка, а на ее место вкручивается новая, после чего корпус закрывается.

Если замена лампочки в противотуманной фаре все же не вошла в число ваших любимых занятий, то заказав выездную услугу нашего мастера, вы получаете отличный сервис за короткий промежуток времени и по самой демократичной цене.

https://youtube.com/watch?v=0ibs5ou_XmI

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Распространенные неисправности туманок и способы их устранения

Основной причиной неисправности противотуманок являются окислительные и коррозийные процессы.

Причины, по которым не горят противотуманки, могут быть следующие:

• перегорел предохранитель;
• перегорели лампочки;
• нет контакта в реле;
• неисправна кнопка выключения;
• плохой контакт на массу кузова или самих ПТФ;
• неверное подключение;
• окисление контактов.

Для диагностики и устранения неполадок понадобится тестер и набор инструментов. Самой распространенной неисправностью электрооборудования является перегоревшие предохранители. Если они сгорели, их нужно поменять.

Если с предохранителями все в порядке, то нужно проверить лампочки в фарах. Они могут перегореть в результате короткого замыкания, или по причине естественного износа. Проверить исправность лампы можно с помощью заведомо рабочего источника света

Важно, чтобы цоколь у исправной лампы был такой, какой цоколь у нерабочего элемента. Заменить лампочку можно не снимая ПТф (автор видео – MegaMeyhem)

Если после устранения перечисленных причин не работают противотуманки, то, возможно, неисправна кнопка включения, которую легко заменить. Могут окислиться контакты, тогда их следует зачистить. Если не горят противотуманные фары после самостоятельного подключения возможно неверное соединение проводов.

Схема подключения туманок

Если необходим ремонт противотуманных фар, то в него может входить замена стекла противотуманной фары, или ее лампы. Возможно, что повреждена облицовка противотуманной фары, тогда понадобится снятие противотуманной фары и меняется рамка противотуманной фары, крепящиеся с помощью кронштейна. В любом случае, перед тем как разобрать противотуманную фару для ремонта или замены стеклянного плафона, необходимо демонтировать противотуманку, открутив винты крепления к кронштейну.

Назначение ДХО

Основным предназначением дневных ходовых огней является обозначение транспортного средства на дороге в светлое время суток. Ведь движение в светлое время суток по трассе в жаркую погоду приводит к тому, что появляющиеся блики солнца просто затуманивают встречные транспортные средства. Таким образом, увеличивается вероятность возникновения аварии, что является непредсказуемым. Поэтому в последнее время ПДД были дополнены пунктом о том, что в дневное время обязательно необходимо передвигаться с включенными огнями. Какие огни должны включаться, рассмотрим:

• в качестве ДХО подходит ближний свет;
• противотуманные фары;
• специальные излучатели или ходовые огни.

Внедорожник УАЗ Патриот можно дополнить ДХО, но обязательно при этом важно знать некоторые правила установки такого вида освещения

Где необходимо размещать ДХО

Самостоятельная установка дневных ходовых огней предусматривает знания правильности расположения этих осветительных приборов. Ниже представлена схема, на которой показаны места и расстояния, где нужно правильно располагать дневные источники освещения.

Для внедорожника УАЗ Патриот также следует ориентироваться на данные значения, чтобы не допустить ошибку при установке дополнительного освещения. На сегодняшний день наилучшим источником ДХО является светодиодная оптика, которой свойственны следующие моменты:

1. Высокая яркость свечения позволяет обозначить автомобиль УАЗ Патриот на дальнем расстоянии.
2. Невозможность ослепления встречного водителя. Так как светодиодная оптика ДХО призвана обозначать автомобиль, а не освещать дорогу.
3. Малое потребление электроэнергии, что собственно снижает нагрузку на генератор и двигатель.
4. Высокий эксплуатационный показатель. Светодиоды служат в сотни часов больше, нежели галогенки или лампы накаливания.
5. Низкое потребление электроэнергии, когда двигатель заглушен. В таком случае питание осуществляется от аккумулятора.

Как видно, если возник вопрос о том, что нужно установить дневные ходовые огни на УАЗ Патриот, то лучшего варианта, чем светодиодная оптика, практически не найти.

Выбираем LED

На УАЗ Патриот найти светодиодные ходовые огни достаточно просто, единственное, что нужно знать, так это критерии выбора. К таковым критериям относятся:

Далее на основании таких рекомендаций можно выбрать и купить ходовые огни для своего Патриота.

Установка

Приобретаемые изделия в автомагазине, могут быть оснащены разными видами креплений: к бамперу, к радиаторной решетке или даже к кенгурятнику

Обратите внимание на этот момент во время выбора, но зачастую изделия имеют как минимум два способа крепления. Рассмотрим установку ДХО на УАЗ Патриот, которые будут размещаться под основными фарами в бампере

Ниже на фото пример размещения, на котором видно, что для установки изделий потребуется вырезать прямоугольное отверстие и утопить LED фару в бампере.

В комплекте со светодиодными фарами дневного освещения идет проводка и специальный контроллер, который обеспечивает одинаковое напряжение для каждого светодиода.

Подводя итог, следует отметить, что на внедорожник УАЗ Патриот устанавливать ДХО нужно обязательно, ради безопасности движения и чтобы уменьшить нагрузку в бортовой сети.

Стоит ли ехать на СТО для того, чтобы заменить лампочку в фаре или указателе поворотов? Конечно, нет, ведь такую простую операцию можно провести самому! Сегодня на повестке дня самостоятельная замена лампы ближнего света УАЗ Патриот.

Лампы применяемые на УАЗ Патриот

Первый УАЗ Патриот был выпущен в 2005 году, он пришел на смену ранее производимого УАЗ Сибирь, который выпускался с 2000 года. Патриот и был построен на базе УАЗ-3162, но с различными изменениями. Внешние отличия сделали УАЗ-3163 более современней, Патриот получил новые передние и задние фары, новые бампера. Интерьер автомобиля тоже потерпел изменения, УАЗ получил новую панель, были изменены различные элементы салона.

Первый Рестайлинг Патриота был в 2014 году, изменений внешне было не много. Но после обновления начали устанавливать на него импортную коробку передач, что позволило включать пониженную передачу и подключать передний мост с помощью электрического переключателя, так называемой шайбы. Она была установлена на консоли, между передними сидениями. К изменениям можно отнести и новый дизельный двигатель мощностью 116 лошадиных сил. Этот турбированный мотор был позаимствован от Fiat Ducato, что сделало Патриот экономичней и улучшало его внедорожные характеристики.

Второй рестайлинг был осуществлен в 2016 году, пожалуй это самые серьезные обновления, которые были произведены с этой моделью. К внешним изменениям можно отнести новую решетку радиатора, новые бампера, новые фары получили стильные дневные ходовые огни. Салон патриота был тоже весьма серьезно изменен, новое торпедо, руль с подушкой безопасности, также в максимальной комплектации устанавливались кожаные сидения. К техническим изменениям можно отнести установку блокировки заднего моста, объединение топливного бака, стала доступна установка системы стабилизации, гидроусилителя руля, центральный замок и другие улучшения. Но к сожаленью перестали оснащать Патриот дизельным двигателям.

Известно, что в 2020 году на Ульяновском автомобильном заводе будет выпущен обновленный Патриот. Производители обещают установить независимую переднюю подвеску с двумя рычагами. Сзади будут убраны рессоры и установлены пружины.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Что представляют собой фары?

На внедорожнике УАЗ Патриот используются блок-фары, причем как передние, так и задние. Передняя фара выполняет следующие функции:

1. Дальний свет, который используется во время движения за городом;
2. Ближний, применяемый в ночное время суток при передвижении по городу;
3. Указатели поворотов и аварийная сигнализация.
4. Габаритный свет, необходимый для определения габаритов транспортного средства.

В блок-фаре используются однонитевые лампочки, что упрощает возможность их замены при выходе из строя. Для включения ближнего света имеется специальный переключатель в салоне, а для дальнего используется иная схема включения, которую рассмотрим ниже. Дальний свет фар включается с помощью реле, которое находится в монтажном блоке.

Основными конструктивными элементами фары являются:

1. Корпус;
2. Оптика, к которой относится переднее стекло с встроенными линзами, отражатель и лампочки.
3. Места для установки лампочек и клеммная колодка, посредством подключения которой происходит питание фары напряжением 12 В.

Рассмотрим, что же собой представляет схема управления фарой автомобиля УАЗ Патриот.

Схема управления передними фонарями автомобиля УАЗ Патриот

Как видно, схема отображает основные конструктивные элементы и узлы управления передними фарами. Не будем сильно углубляться и рассмотрим коротко, что же показывает нам схема.

Таким образом, если возникает неисправность блок-фары на УАЗ Патриоте, то схема поможет найти эту неисправность и устранить ее. Но помните, первым делом нужно проверить, исправна ли лампа.

Лампы для УАЗ Патриот

Блок-фара обязательно оснащается источниками свечения, которые представляют собой однонитевые галогеновые лампы. Что это за лампочки, и какие они имеют характеристики, представим в табличном виде.

Характер света	Тип лампы	Мощность	Количество
Ближний	Н7	55	2
Дальний	Н1	55	2
Габаритные огни	W5W	5	2
Указатели поворотов	PY21W	21	2

Данная таблица поможет правильно осуществить приобретение новой лампочки, если последняя перегорела.

Регулировка

Регулировка фонарей является обязательным действием, так как если не провести данного мероприятия, то вы получите неправильный свет на дорожном полотне. Таким образом, регулировка включает в себя следующие действия:

1. Внедорожник необходимо установить на расстоянии 5 м от стены и положить на переднее сидение пассажира груз весом 70 кг.
2. Расчертите на стенке мелом следующую картинку, как показано на схеме ниже.
3. От центральной осевой линии нужно расчертить прямые А и В. Расстояние между ними должны составлять по 608 мм. Высота линии Н должна составлять 65 см.
4. Теперь можно включить ближний свет и настроить с помощью корректора направление светового потока.
5. Регулировка осуществляется с помощью использования отвертки и ключа. Этими инструментами регулируется положение блок-фар, подгоняя направление света так, чтобы он соответствовал выше приведенному рисунку.После того как регулировка произведена, можно испытать его свечение на дороге. Многие водители стремятся внести некоторые изменения в передние фонари, пытаясь сделать их более привлекательными и яркими. Но это уже другая тема, к которой мы обязательно вернемся!

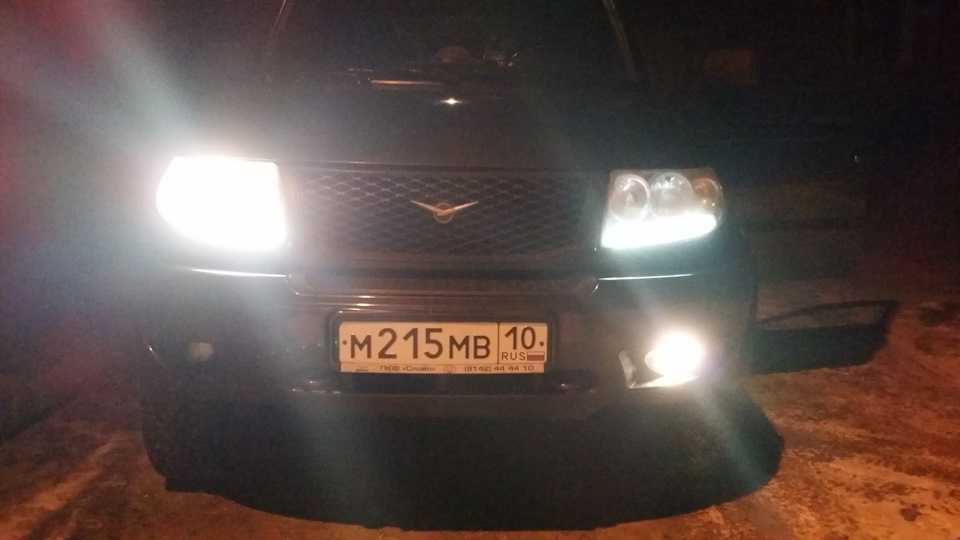

При подключении освещения в темный период суток проблемы в работе фар видны сразу.

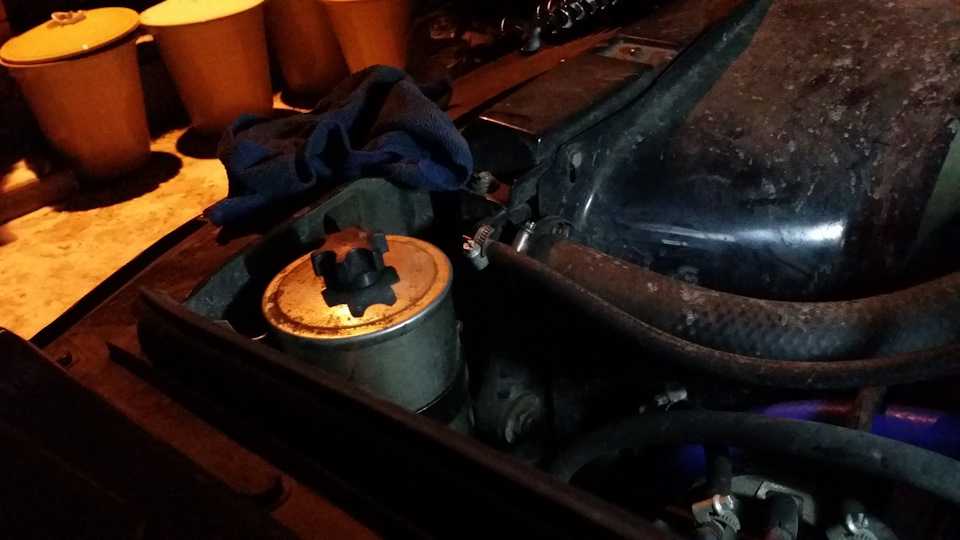

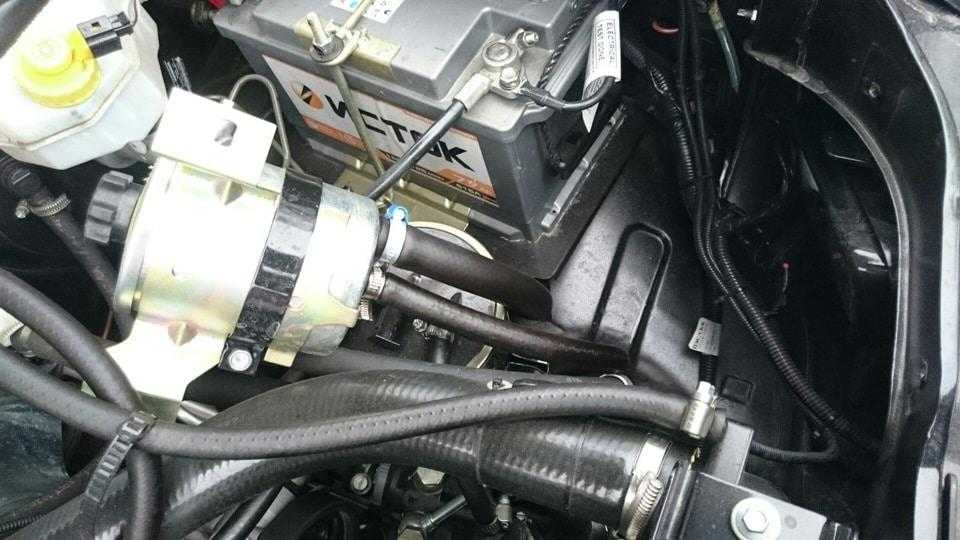

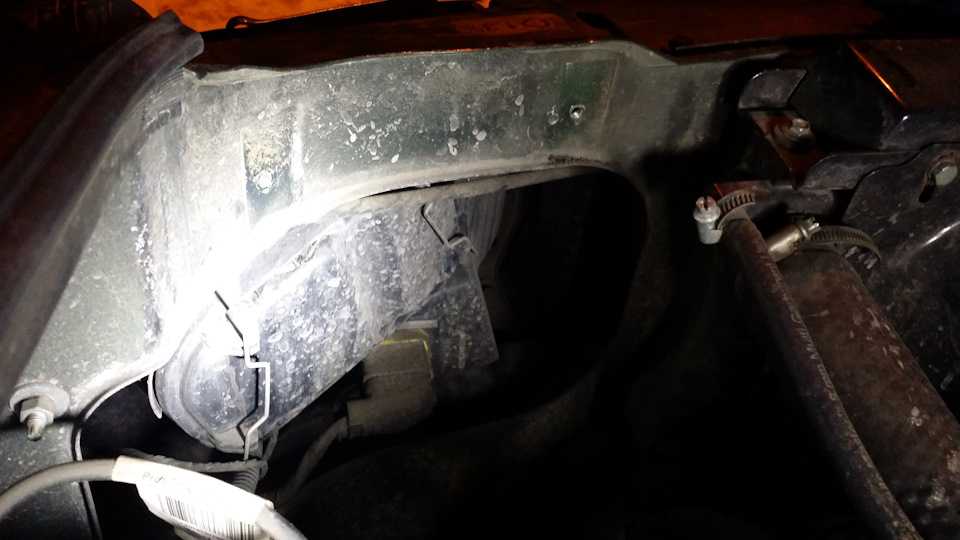

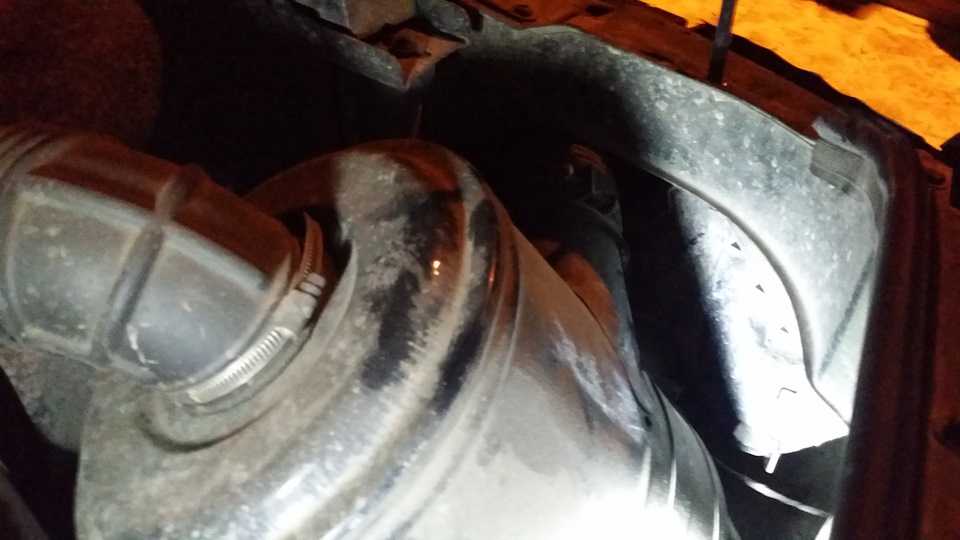

Чтобы поменять лампочку ближнего света, незачем обязательно мчаться в автосервис и платить деньги, можно заменить лампу самому. Прежде чем сменить лампу, которая пришла в негодность, нужно приобрести новый элемент, соответствующий автомобилю.

На УАЗ Патриот за ближний свет отвечают лампы с мощностью света в 55 ватт и типом цоколя H7.

Лампы применяемые уаз патриот 2020

Общие рекомендации и лайфхаки по подбору авто ламп в головной свет:

• Эта таблица авто ламп, которые были установлены с завода. Цоколи могут отличаться, если менялись фары; ставились неоригинальные; самостоятельно делался рестайлинг; приобреталась не новая машина.
• Самый верный способ определить цоколь лампы — найти её название в книжке, которую выдают вместе с покупкой новой машины как инструкцию по использованию; вынуть лампу и найти что на ней написано; прочитать название ламп на стекле фары или сверху на черном пластике корпуса фары под капотом. Также можно использовать сайты магазинов типа exist.ru и каталогов чтобы определить тип лампы или модель оригинального блока розжига по VIN номеру автомобиля.
• продолжение внизу страницы.

Марка модель	Ближний	Дальний	ПТФ
UAZ (УАЗ) Patriot 3163 (2005-. )	H7	H1	H3 — до 2014
H11 — от 2014

• Менять ксеноновые лампы рекомендуется парой (по 2 лампы), чтобы цвет не отличался. Ксеноновая лампа, которая поработала хотя бы месяца 2-3 и новая такая же лампа будут светить немного разными оттенками. Если одна лампа поработала 6 месяцев и более, то отличие её цвета от новой будет сильно бросаться в глаза и вряд ли по прошествии времени оттенки выровняются. Один и тот же цвет ламп разных фирм или разных поставок будут отличаться.
• Лампы D1s, D3s, D4s стоит выбирать с гарантией не менее 1 года, так как именно эти цоколи требовательны к качеству ламп и установка недорогих ксеноновых ламп может привести к выходу из строя блоков розжига. Также частенько бывает, что бюджетные лампы D3s просто не загораются, хотя при подключении напрямую от аккумулятора через блок розжига прекрасно работают.
• Случается, что причина плохого света не в лампах а в выгоревших линзах фары. Если новые лампы светят не ощутимо ярче старых, приценитесь к замене линз. В новых би линзах можно будет использовать только что купленные новые лампы.
• Гарантия на все лампы написана в характеристиках товара. Это значение также свидетельствует о качестве ксеноновой лампы. Рекомендуем использовать это как фильтр при выборе хороших авто ламп. На галогенные лампы и лампы накаливания гарантия не предоставляется.
• Лампы галогеновые HB3 (9005) и HB4 (9006) можно превратить в 9012 HIR2
• Посадочные места ламп H8, H9, H11 и H16 одинаковы и взаимозаменяемы. Иногда требуется минимальная доработка подручными средствами лампы Н11, чтобы установить в фару под лампу H16. Если по бумагам в машине должна быть лампа H16 но выглядит она совсем не похоже на Н11, то это скорее всего лампа PSX24w или PSX26w.
• Светодиодные лампы могут не устанавливаться в автомобиль из за массивной задней части. Для этого есть резиновые крышки фар с более глубоким выступом.

Видео как заменить лампу на UAZ (УАЗ) Patriot своими руками можно найти на Youtube.com

Статьи с фотографиями и иногда видео по замене ламп на UAZ (УАЗ) Patriot можно найти на Drive2.ru с очень полезными отзывами и комментариями

Источник
