Замена воздушного фильтра vw tiguan в картинках

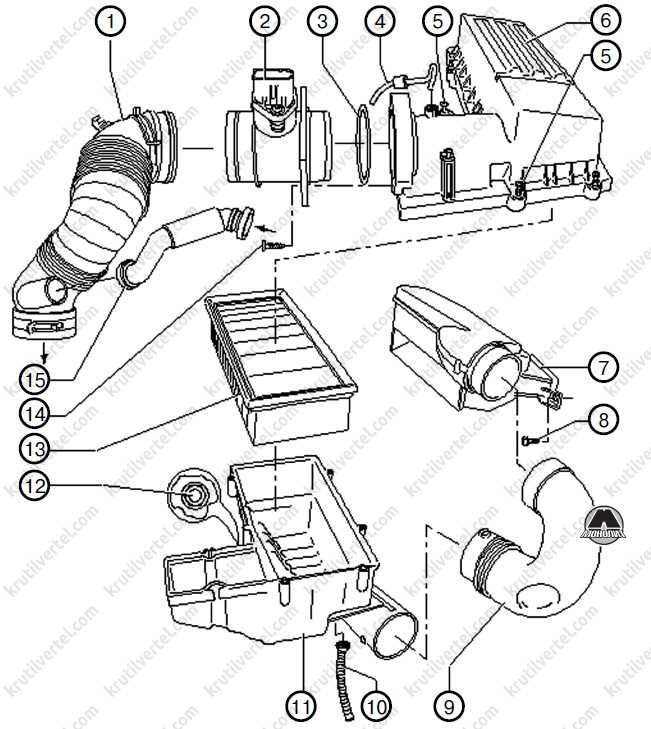

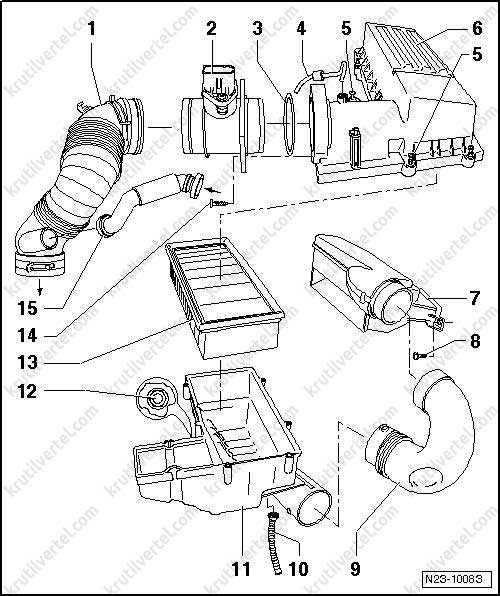

Система впуска

Рукав воздухозаборника (к турбонагнетателю).
Расходомер воздуха -G70-.
Уплотнительное кольцо (при наличии повреждений заменить).
Вакуумный шланг (к электромагнитному клапану ограничения давления турбонаддува -N75-).
Момент затяжки 2 Н·м.
Верхняя часть воздушного фильтра.
Всасывающий патрубок (привинчен к рамке радиатора).
Момент затяжки 2 Н·м.
Соединительный шланг.
Дренажная трубка.
Нижняя часть воздушного фильтра.
Момент затяжки 8 Н·м.
Фильтрующий элемент.
Момент затяжки 2 Н·м.
Соединительная трубка (от клапанной крышки) системы вентиляции картера.

Снятие

Открыть крышку патрубка забора воздуха, осторожно разблокировав фиксаторы -стрелки-

2. Выкрутить крепежные болты -стрелки- патрубка забора воздуха -1- и извлечь соединительный шланг -2- из направляющей.

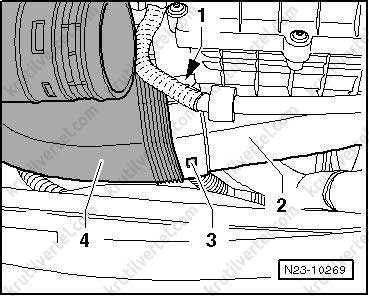

3. Сжать фиксаторы -1- и -3- и снять соединительный шланг -4- с корпуса воздушного фильтра -2-.

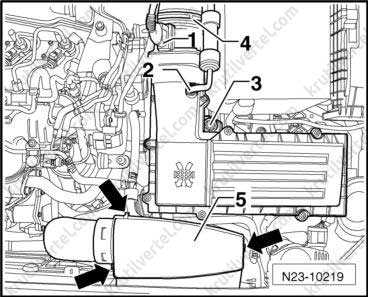

4. Отсоединить разъём от расходомера воздуха -G70—1-, отсоединить вакуумную магистраль -2-.

5. Ослабить резьбовое крепление на корпусе воздушного фильтра -3-.

6. Ослабить хомут -4- и отсоединить шланг, ведущий к турбонагнетателю.

7. Извлечь корпус воздушного фильтра в сборе.

Инструкция по замене салонного фильтра

Задача осуществляется быстро и даже без применения инструментов.

Выбор фильтра

На Фольксвагене Тигуане применяются два вида фильтров по номеру VAG — угольный 1K1819653 и на основе бумаги 1K0819644. Стоимость первого — от 700 рублей, второй стоит на 100 рублей дешевле. Поэтому часто автомобилисты покупают дешевые аналоги, а так как этот размер детали востребован на машинах VAG, то найти его не представляет сложности. Среди популярных угольных фильтров можно отметить:

МАНН CUK 2939.
Фильтрон K1111 A.
ТСН 9.7.213.
Невский фильтр NF 6264C.
Чемпион CCF0303C.

Среди бумажных аналогов можно отметить:

Фильтрон K 1111.
МАНН CU 2939.
Бош 1987432097.

Для того, чтобы поменять фильтр, нужно запастись отверткой и фонариком, так как придется работать в узком месте.

Производим замену своими руками

Процесс смены СФ на машине Фольксваген Тигуан осуществляется следующим образом:

Для безопасности выключите электродвигатель от аккумуляторной батареи.
Сядьте в салон на переднее сиденье пассажира и откиньте на полную мощь назад кресло для вашего комфорта.
Под бардачком находится нижняя шумоизоляционная панель. Это единственная деталь, которую придется снять.
Удерживается шумоизоляция при помощи двух болтов с пластиковыми фигурными уплотнителями.
Они откручиваются руками.
Открутив саморезы, согните вниз шумопоглощающий уплотнитель.
С левой стороны будет пластиковая крышка, которая блокирует вход к расходнику.
Чтобы убрать защитную крышку, нужно отодвинуть ее в правую сторону. Так деталь уйдет с креплений и по продольным отверстиям уйдет с установочного места.
Заранее положите на пол какой-нибудь пакет, на который будет собираться мусор.
Достаньте фильтр.
Установочный разъем можно вычистить пылесосом или просто включить обогреватель на высокой скорости. Это продует воздушные пути, но тогда пыль будет поступать в салон.
Возьмите новый СФ. Для этого марки авто он обладает асимметричной формой, поэтому спутать грамотность монтажа трудно.
Как только вы установите обратно деталь, закройте крышку и верните на место уплотнитель для шумоизоляции.

На этом процесс замены завершен. Если у вас нет возможности самостоятельно выполнить это мероприятие, то можно обратиться в любой автосервис. Услуга стоит недорого, выполняется качественно и быстро.

Где заменить?

Если у вас нет специальной подготовки и инструментов, не рекомендуется выполнять данные работы самостоятельно. Отсутствие опыта и инструментов может привести к травме или нанесению вреда автомобилю.

Большинство автовладельцев Москвы доверяет обслуживание и ремонт своего автомобиля специализированным и дилерским техцентрам. Потому что там проводят подготовку специалистов и всегда в наличии все необходимое современное оборудование для обслуживания профильной марки.

Немаловажно, что у техцентров, которые работают с определенной маркой автомобиля, в наличии запасные части и расходные материалы для обслуживания/ремонта. Источник

Источник

Замена воздушного фильтра на Фольксвагене Тигуан 1.4 и 2.0

Воздушный фильтр в автомобилях Фольксваген Тигуан, как и в большинстве других машин, располагается в пластмассовом коробе на поверхности, в центральной части подкапотного пространства. В зависимости от сборки положение, форма и крепления могут отличаться, однако данный аспект не оказывает существенной роли на процесс замены фильтрующего элемента.

Замена воздушного фильтра на Тигуане 2.0 (бензин) производится по стандартной процедуре. Из инструментов потребуется лишь отвертка для креплений. Также понадобится тряпка и пылесос для очистки короба от скопившейся пыли.

Существенных отличий между сборками Тигуан 2.0 (дизель) и бензиновыми двигателями не выделяют. Наиболее очевидное различие — для дизельного понадобится обычная крестообразная отвертка, для бензинового — отвертка с насадкой Торкс 20.

Как правильно выбрать?

Главным вопросом для многих автовладельцев становится выбор воздушного фильтра. Новый расходник приобретают в соответствии с техническими параметрами конкретной сборки, рекомендуется покупать аналоги заводского воздухоочистителя. Обращаться следует только к официальным дилерам.

Для Фольксваген Тигуан оригинальным считается VAG 1K0129620E. Подойдут и следующие варианты:

Filtron AP139/2;
BLUE PRINT ADV182229;
KNECHT/MAHLE LX1482;
MANN FILTERC 35 154;
FRAM CA9711.

При выборе обращают внимание на технические параметры — соответствие размеров фильтрующего элемента и короба. Немаловажным подчеркивают и качество приобретаемого расходника, экономия может в итоге дорого обойтись

Процедура замены

Пошаговая инструкция замены воздушного фильтра на Тигуане 1.4 не имеет принципиальных отличий от сборки 2.0. Порядок действий подразумевает следующие этапы:

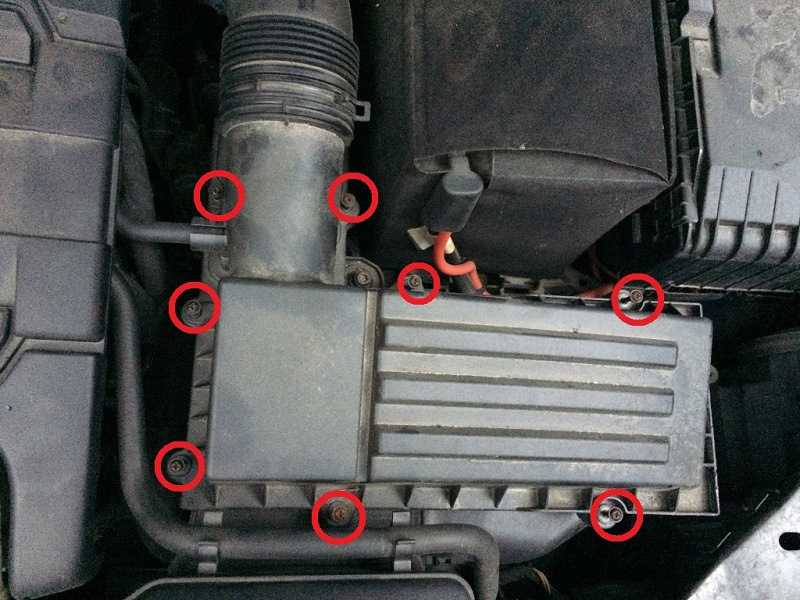

открутить до восьми креплений, удерживающих крышку воздухоочистителя, снять ее;
удалить старый фильтрующий элемент;
очистить внутреннюю полость короба от скопившейся грязи и мусора;
установить новый воздушный фильтр;
прикрутить крышку обратно, проверить плотность прилегания.

Данная процедура актуальна не только для автомобилей Volkswagen, но и для машин других марок. Вне зависимости от сборки и местоположения принцип замены воздушного фильтра одинаков.

Разница замены воздушного фильтра на бензиновом и дизельном двигателе

Многие автовладельцы задаются вопросом о разнице замены фильтрующего элемента для дизельных и бензиновых двигателей. Специалисты указывают на отсутствие существенных отличий или особенностей процедуры вне зависимости от сборки и типа топлива.

В контексте данного фактора основное отличие сводится к разным креплениям и техническим параметрам фильтрующих элементов. С учетом простоты операции определить нужные инструменты не сложно, а для приобретения нужного расходника достаточно следовать рекомендациям завода-изготовителя.

Когда менять, какой салонник устанавливать

Для выполнения операций планового ТО существует регламент, а также рекомендации производителя. Согласно им, замена салонного фильтра системы отопления-кондиционирования Volkswagen Tiguan II Mk2 должна производиться каждые 15000 километров пробега или раз в год.

Характерные симптомы:

часто запотевают окна;
появление в салоне неприятных запахов при включении обдува;
ухудшение работы печки и кондиционера;

Они могут заставить усомниться в том, что фильтрующий элемент справляется со своими задачами, потребуется внеплановая замена. В принципе, именно на эти симптомы и следует полагаться при выборе правильного интервала замены.

Подходящие размеры

При выборе фильтрующего элемента, владельцы не всегда используют продукцию, рекомендованную производителем автомобиля. У каждого на это свои причины, кто-то говорит, что оригинал стоит необоснованно дорого. У кого-то в регионе продаются только аналоги, поэтому существует необходимость знать размеры, по которым в последствии можно произвести подбор:

Высота: 30 мм
Ширина: 234 мм
Длина: 253 мм

Как правило, иногда аналоги для Volkswagen Tiguan II Mk2 могут быть на несколько миллиметров больше или меньше оригинала, в этом нет ничего страшного. А если отличие исчисляется сантиметрами, то тут конечно стоит подыскать другой вариант.

Выбор оригинального салонного фильтра

Производитель рекомендует использовать исключительно оригинальные расходники, что, в общем, не вызывает удивления. Сами по себе они неплохи по качеству и широко распространены в автомагазинах, но их цена многим автовладельцам может показаться завышенной.

Независимо от комплектации, на все Фольксваген Тигуан второго поколения (в том числе и рестайлинговой версии), производителем рекомендуется устанавливать фильтр очистки салонного воздуха, пылевой с артикулом 5Q0819644A (VAG 5Q0 819 644 A), угольный с номером 5Q0819653 (VAG 5Q0 819 653) или антибактериальный с обозначением 5Q0819669 (VAG 5Q0 819 669).

При выборе между пылевым и угольным изделием, автовладельцы советуют использовать угольный фильтрующий элемент. Такой фильтр стоит дороже, но он очищает воздух намного лучше.

Отличить его легко – фильтрующая гармошка из бумаги пропитана угольным составом, поэтому имеет темно-серый цвет. Фильтр очищает поток воздуха от пыли, мелкой грязи, микробов, бактерий и усиливает защиту ваших легких.

Какие аналоги выбрать

Помимо простых салонных фильтров существуют еще и угольные, которые более эффективно отфильтровывают воздух, но стоят они дороже. Преимущество угольного СФ заключается в том, что он не позволяет проникать посторонним запахам, идущим с дороги (улицы) в салон авто.

Но у этого фильтрующего элемента также есть недостаток – через него плохо проходит воздух. Угольные фильтры GodWill и Corteco – достаточно высокого качества, являются хорошей заменой оригиналу.

Впрочем, в некоторых торговых точках цена оригинального салонного фильтра Фольксваген Тигуан второго поколения может оказаться сильно завышенной. В этом случае имеет смысл приобрести неоригинальный расходный элемент. В частности, достаточно популярными считаются фильтры для салона:

Обычные пылевые салонные фильтра

MANN-FILTER CU 26 009 – технологичные расходники от известного производителя
BIG Filter GB-9989 – популярный бренд, хорошая тонкая очистка
TSN 9.7.896 – неплохой производитель с демократичной ценой

Угольные салонные фильтра

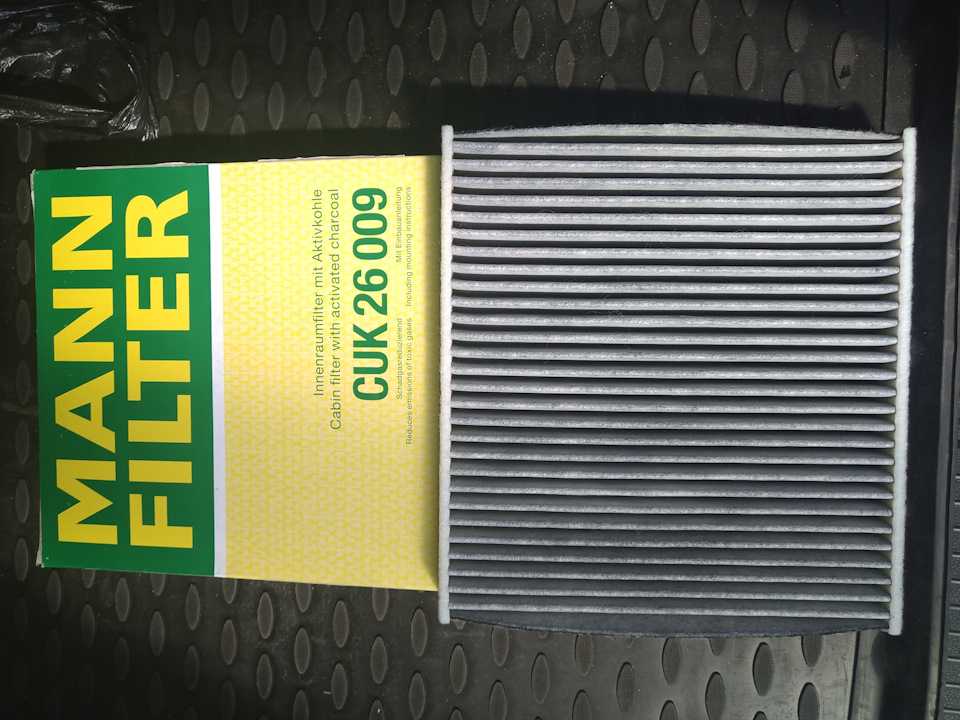

MANN-FILTER CUK26009 – качественное и толстое угольное напыление
BIG Filter GB-9989/C – из активированного угля
TSN 9.7.898 – нормальное качество, доступная цена

Антибактериальные (антиаллергенные) фильтры салона

MANN-FILTER FP26009 – хорошая защита от бактерий
Raf filter EC001SK– антибактериальный с углем
Valeo 701 020 – нормальное качество, цена выше средних

Имеет смысл приглядеться и к продукции других компаний – они также специализируются на производстве качественных расходных материалов для легковых автомобилей:

Corteco
Filtron
SCT
Sakura
GoodWill
Fram
JS Asakashi
Champion
Zekkert
Masuma
Nipparts
Purflux
Knecht Mahle

Вполне возможно, что продавцы могут порекомендовать произвести замену салонного фильтра Tiguan II Mk2 на не оригинальные дешевые заменители, с гораздо меньшей толщиной. Их покупать не стоит, поскольку их фильтрующие характеристики вряд ли будут на должном уровне.

Какой фильтр выбрать

Оригинальный заводской фильтр имеет артикул VAG 1K0129620E. Стоимость данного фильтр от 750 руб и выше. Согласитесь, при регулярной замене не очень то и экономично получается, поэтому можно воспользоваться фильтрами аналогами.

Аналоги

Asam-SA 70313 от 250 руб
BIG Filter GB9777 от 220 руб
Dextrim DX13009 от 200 руб
Filtron AP 139/3 от 600 руб
Fortech FA003 от 260 руб
FRAM CA-10057 от 240 руб
LYNXauto LA1020 от 300 руб
Sakura A31070 от 450 руб
SCT Germany SB2217 от 500 руб
Невский фильтр NF5076 от 170 руб

Какой именно фильтр выбрать зависит только от вас и ваших возможностей. Есть автолюбители, которые предпочитают покупать только оригинальные расходники, другие же не видят в этом особого смысла и покупают аналоги, но вполне хорошего качества. Выбор остается за вами.

Замена масляного фильтра

В зависимости от установленного типа двигателя масляные фильтра отличаются по расположению. В бензиновых двигателях к ним возможен доступ сверху, и в этом случае процедура значительно упрощается. Однако стоит иметь в виду, что руками открутить фильтр мало кому удается и для этой цели лучше обзавестись специальным приспособлением.

Сама замена сводится к откручиванию старого и вкручиванию нового фильтра. Принципиальных сложностей нет, разве что пару замечаний:

перед установкой нового фильтра уплотнительное кольцо рекомендуется смазать (для предотвращения прикипания) моторным маслом;
при затяжке нового фильтра соблюдать осторожность, аккуратность и не прикладывать особых усилий, иначе следующая замена фильтра станет проблемой.

В случае дизельного двигателя подбираться к фильтру (номер детали 03N115562) придется снизу. Для этого придется снять защиту двигателя:

Открутить 3 болта (под ключ на 14) спереди и 2 сзади (по ходу авто) защиты картера двигателя.
Открутить 7 винтов крепления защиты по сторонам.
Снять защиту.
Выкрутить сливную пробку и дать стечь маслу.
Выкрутить сам фильтр (головка на 32 довольно удобна для этой операции).

Перед установкой фильтров нижнего расположения некоторые специалисты рекомендуют заливать масло (до 300 гр) в сам фильтр для уменьшения времени работы двигателя в условиях низкого давления в системе смазки.

По той же причине недопустимы нагрузки на двигатель, пока свежее масло не прокачается по системе, о чем засвидетельствует потухание индикатора аварийного давления.

Как заменить салонный фильтр на кроссовере Volkswagen Tiguan

Популярность компактных кроссоверов начала резко и стремительно возрастать после появления модели Juke от компании Nissan. Другие автокомпании, в числе которых Volkswagen, быстро подхватили эту идею, выпустив собственных представителей фактически нового сегмента.

Так и появилась модель Tiguan, которая достаточно быстро завоевала популярность на рынке и стала частым гостем на российских автодорогах.

Автомобиль был построен на платформе PQ35, куда добавили увеличенный клиренс, обеспечили машину полным приводом и оснастили довольно тяговитыми, но одновременно и достаточно мощными, силовыми агрегатами.

В вопросе самостоятельного ремонта и обслуживания Tiguan сложно назвать образцом. Но ряд операций и процедур каждый автовладелец может выполнить своими руками без особых проблем. К их числу относится и замена салонного фильтра Volkswagen Tiguan.

Выбор фильтра

Прежде чем поменять фильтрующий элемент, необходимо выбрать новый расходник. Компания VAG предлагает два оригинальных фильтра:

Первый из них бумажный. Его каталожный номер 1К0819644. Стоимость расходника составляет около 600 рублей. Эффективность стандартная, ничего сверхъестественного ждать от него не стоит. Предназначен для тех, кто эксплуатирует Tiguan по пыльным и грунтовым дорогам, но не ездит в условиях крупных городов с обильным количеством выхлопных газов.
Второй вариант оригинального фильтра уже угольный. Его можно найти по каталожному номеру 1К1819653. Стоимость примерно составляет 700 рублей. Эффективно задерживает посторонние запахи, но цена всё равно кусается. Существуют и более дешёвые аналоги.

Новый фильтрующий элемент Volkswagen Tiguan

Покупать оригинальные фильтры или нет, каждый владелец Volkswagen Tiguan должен решать самостоятельно.

Если вы хотите сэкономить, не потеряв при этом в качестве и эффективности работы расходника, тогда стоит обратить своё внимание на следующие бренды:

TSN.
Filtron.
Mann.
Meye.
Bosch.
Knecht и пр.

В продаже доступны бумажные и угольные аналоги, которые обладают не меньшей эффективностью и соответствуют требованиям качества.

Замена

Когда новый расходник уже готов, остаётся только найти салонник и поменять его.

У некоторых возникает вопрос касательно того, где именно находится салонный фильтр на Tiguan. Отыскать элемент не сложно. Он скрывается под перчаточным ящиком. Но при этом снимать сам бардачок нет никакой необходимости.

Корпус фильтра, который необходимо снять перед заменой

Процедура замены салонного фильтра на автомобиле Volkswagen Tiguan выглядит примерно следующим образом:

В целях безопасности отключите минусовую клемму от аккумуляторной батареи.
Зайдите в салон со стороны переднего пассажира, и отодвиньте максимально назад кресло для вашего же удобства в процессе выполнения процедуры.
Под бардачком располагается нижняя панель шумоизоляции. Это единственный элемент, который придётся демонтировать.
Удерживается шумоизоляция с помощью двух саморезов с пластиковыми фигурными головками. Для их откручивания инструмент не нужен. Всё выполняется вручную.
Открутив саморезы, отогните вниз шумоизоляционную накладку.
С левой стороны вы увидите пластиковую крышку, которая закрывает доступ к салонному фильтру.
Чтобы снять эту защитную крышку, просто сдвиньте её в правую сторону. Так элемент сойдёт с фиксаторов и по продольным пазам выйдет с посадочного места. Крышка в ваших руках теперь.
Предварительно постелите на пол какой-то материал из полиэтилена, чтобы собрать пыль и грязь. Если этого не сделать, весь пол будет в мусоре.
Вытаскивайте фильтр вниз. Посадочное гнездо можно почистить пылесосом, или просто включить печку на максимальной скорости. Это продует воздуховоды, но пыль будет выходить в салон.
Возьмите новый фильтр. Для Tiguan он имеет асимметричную форму, потому перепутать правильность установки сложно.
Вставив новый фильтр, защёлкните крышку и верните на место шумоизоляционную накладку.

На этом процедуру по замене салонного фильтра на компактном кроссовере Volkswagen Tiguan можно считать завершённой.

Задача выполняется очень быстро и даже без использования инструментов. В этом плане немецкие инженеры и конструкторы продемонстрировали грамотный подход в вопросе организации доступа к одному из наиболее часто меняемых расходников.

В подобном вопросе главное выбрать качественный фильтр, пусть даже и не оригинальный. Не забывайте вовремя менять расходник и периодически его вытряхивать. Это продлит срок службы фильтрующему элементу, а также немного сэкономит ваш бюджет.

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:климат контроль Volkswagen Tiguan, система вентиляции Volkswagen Tiguan, система кондиционирования Volkswagen Tiguan, система отопления Volkswagen Tiguan

#воздушный_фильтр #система_впуска_и_выпуска #VW_Tiguan

Воздушный фильтр

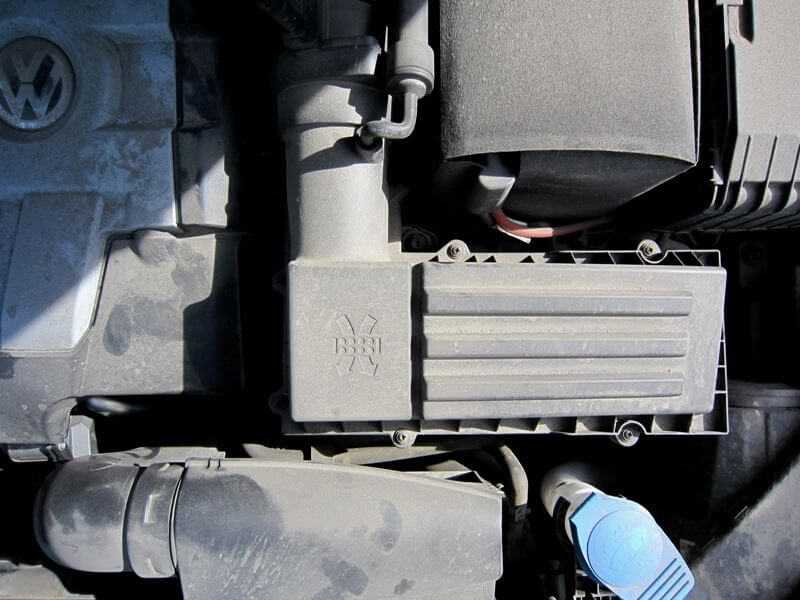

1. Открываем капот.

2. Крестовой отверткой отворачиваем восемь саморезов крепления крышки корпуса фильтра.

3. Далее приподнимаем крышку корпуса и видим фильтр.

4. Придерживая крышку фильтра одной рукой, второй рукой поддеваем и извлекаем старый фильтр из корпуса и затем удаляем его в отходы.

5. Эксплуатировать старый фильтр нельзя, даже после того как продуть его сжатым воздухом. В нем все равно остаются частицы грязи и пыли, поэтому он уже не так хорошо будет выполнять свои функции, как новый фильтр.

6. Пылесосом тщательно удаляем из корпуса фильтра и крышки частицы грязи и пыли.

Примечание: При продувке корпуса воздушного фильтра сжатым воздухом учитывайте следующее: во избежание неисправностей закройте основные элементы воздуховода, такие как датчик массового расхода воздуха, воздуховодные трубки и т.д., чистой ветошью.

7. Вставляем новый фильтр в корпус…

… и проверяем, чтоб кромка фильтра плотно прилегала к корпусу.

Примечание: — Используйте только оригинальный фильтрующий элемент. — Следите за тем, чтобы в корпус воздушного фильтра или датчик массового расхода воздуха не попала пыль и грязь. — Учитывайте установочное положение фильтрующего элемента.

8. Аккуратно, не прилагая большого усилия, возвращаем на место крышку корпуса фильтра и закрепляем ее саморезами.

Примечание: При установке обратите внимание на то, чтобы крышка воздушного фильтра не была смещена относительно фильтрующего элемента

Инструкция по замене салонного фильтра на Volkswagen Tiguan

Единственная демонтируемая для доступа к крышке салонного фильтра деталь – это нижняя шумоизоляционная панель бардачка, которая крепится двумя саморезами с фигурными пластиковыми головками. Их легко подцепить пальцами и вывернуть.

Вывернув саморезы, отгибаем накладку вниз.

Крышка салонного фильтра расположена с левой стороны.

Крышка снимается после того, как сдвинута вправо – она сходит с фиксаторов с продольными пазами и остается в руках.

Фильтр можно легко вытащить вниз, заодно высыпав и весь накопленный мусор.

Асимметричная форма салонного фильтра не даст перепутать стороны при установке нового на место.

Защелкиваем крышку, надавив на нее вверх и сдвинув влево.

Полезно совмещать замену салонного фильтра с антибактериальной обработкой кондиционера, так как при этом все равно придется временно вытаскивать фильтр и закрывать крышкой пустой отсек. Итак, до установки нового фильтра защелкиваем крышку на место и снимаем боковую накладку у ноги пассажира, ее держит один саморез под «торкс» за заглушкой и пластиковые усики.

Из-под обивки пола вытаскиваем дренажную трубку кондиционера и заводим в нее гибкий распылитель аэрозольного баллона.

Выполнив обработку по инструкции на баллоне, возвращаем на место дренаж и панель облицовки, меняем фильтр и продуваем испаритель, включив вентилятор на малых оборотах.

Компактный кроссовер Volkswagen Tiguan серийно выпускается на предприятиях немецкого концерна Volkswagen A.G. с 2007 года. Учитывая популярность автомобиля на территории России и других стран из состава бывшего Советского Союза, руководством концерна было принято решение об организации производства второго поколения Volkswagen Tiguan на территории Российской Федерации. Официально серийное производство кроссовера для постсоветского сегмента рынка началось в ноябре 2016 года на автозаводе Volkswagen, построенном в Калуге. Одним из достоинств «Тигуана» является его высокая безопасность (в 2016 году автомобиль был признан самым безопасным в классе компактных кроссоверов
), чему способствует и качественная очистка воздуха в салоне при помощи специального угольного фильтра.

Основное назначение салонного фильтра — очистка воздуха салона автомобиля от неприятных запахов и веществ, вредных для здоровья водителей и пассажиров. Лучше других с этой задачей справляются угольные фильтры.

В общем случае применение угольных фильтров обеспечивает 100%-е удаление из поступающего воздуха запахов, газообразных загрязнений, химических паров и токсичных веществ. Они широко применяются в различных системах очистки воздуха, в том числе и в тех, которыми оснащаются автомобили. При их изготовлении используют специальное фильтрующее полотно, в котором содержание активированного угля составляет порядка 50% массы. Для этого используется уникальная технология наполнения полимерного полотна мелкодисперсным активированным углем.

Салонный фильтр «Тигуана», изготовленный из такого материала, способен задерживать токсичные взвеси различных соединений (сера, оксид азота, элементы фенольно-бензольной группы и пр.). При этом размер отфильтрованных частиц составляет 1 мкм и больше. Такие вещества (канцерогены) чрезвычайно опасны для человека. Активированный уголь, входящий в состав фильтрующего элемента, активно поглощает и нейтрализует канцерогенные вещества, очищая таким образом воздух в салоне автомобиля. Чем чище фильтрующий элемент, тем эффективнее происходит поглощение вредных веществ. В связи с этим к вопросу своевременной замены салонного фильтра «Тигуана» необходимо относиться достаточно серьезно.
