Передняя подвеска уаз патриот- распространенные неисправности и способы ремонта

Особенности конструкции

На внедорожнике УАЗ Патриот передняя подвеска является зависимой и представлена в виде следующих устройств:

  • цилиндрические пружины;
  • амортизаторы гидравлического типа;
  • стабилизаторы поперечных тяг;
  • шаровые шкворни и продольные штанги.

Продольные штанги и поперечная тяга предназначаются для того, чтобы обеспечивать правильную фиксацию переднего моста, который является дополнительным. Штанги непосредственно крепятся к конструкции переднего моста посредством неразборных сайлентблоков и кронштейнов. Второй конец штанги фиксируется к раме внедорожника УАЗ 3163 посредством резиновых шарниров.

Главная роль в удалении колебаний автомобиля выполняют два телескопических амортизатора, которые также предназначаются и для ограничения хода подвески. Задняя часть также оснащена двумя амортизаторами, но они отличаются от передних, поэтому невзаимозаменяемы.

Поворотные кулаки имеют ступицы, на которых размещены тормозные диски. Вращение ступицы обеспечивается посредством двух роликовых подшипников с каждой стороны, которые со временем приходят в негодность и требуют замены. Регулировка подшипников осуществляется с помощью гайки, располагающейся на цапфе с контргайкой.

Передняя подвеска внедорожника УАЗ 3163 Патриот подвержена различным негативным факторам, если он используется по назначению. Поэтому нередко можно услышать посторонние звуки из-под движущегося автомобиля

При первых признаках неисправностей передней подвески важно сразу же прибегнуть к поиску неисправностей и по возможности их устранять

Проверка подвески на внедорожнике УАЗ Патриот осуществляется посредством проведения следующих действий:

Для начала следует обратить внимание на состояние резинометаллических уплотнителей или шарниров, которые являются самыми первыми претендентами на выход из строя.
Осмотру подлежат также рычаги подвески, на которых нередко могут появляться различные дефекты в виде трещин, сколов и прочих видов повреждений.
Проводится визуальный осмотр и амортизаторов, которые могут иметь такие виды повреждений, как неисправности втулок, а также нарушение целостности самого устройства, потеки.

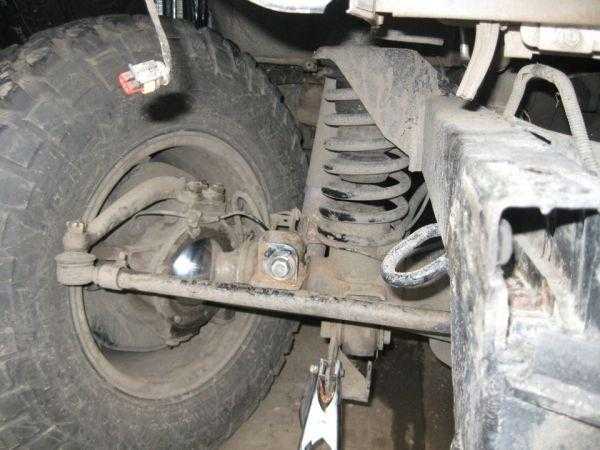

Конструктивная схема передней подвески представлена на фото ниже.

Конструкция передней подвески всех автомобилей намного сложнее, чем задняя. Это обусловлено, прежде всего, тем, что на передние колеса возложена функция управления

Поэтому очень важно чтобы конструкция всегда была исправной и не подвела в пути. Для этого следует периодически проводить профилактику ходовой части, даже путем постановки машины на смотровую яму и проведения визуального осмотра

Если выявлены различные виды неисправностей, то в таком случае поможет только ремонт.

Что представляет собой ремонт передней подвески внедорожника УАЗ 3163, рассмотрим далее.

Ремонт

Если на большинстве легковых авто конструкция передней подвески является независимой, то на Патриоте и многих других внедорожниках она является зависимой. Чтобы осуществить ремонт подвески на УАЗ 3163 Патриот, первым делом необходимо осуществить выяснение причины неисправности. Причин, как вы понимаете, может быть много, но частые поломки уже известны владельцам данного автомобиля.

Прежде чем осуществить ремонт подвески, следует провести демонтажные работы, которые состоят из следующих действий:

  • осуществляется постановка автомобиля на смотровую яму;
  • демонтируются колеса, а также наконечники рулевой тяги;
  • снимаются также суппорта передних колес;
  • осуществляется снятие шкворней и проводится их ремонт или замена шаровых опор;
  • демонтируется пружина посредством специального инструмента для ее сжатия;
  • демонтируются амортизаторы, и проводится их ремонт или замена.

В зависимости от неисправности, проводится соответствующей ремонт узла или механизма. Некоторые устройства подлежат замене, а другие можно отремонтировать, например, шаровые опоры нужно заменять, а амортизаторы ремонтируются. Пружины со временем проседают, поэтому чтобы не осуществлять их замену, осуществляется установка специальных полиуретановых проставок.

Комментарии • 9

У Вас в Чусовом делают отличные пружины и рессоры.

@Александр Обливин и пружины и рессоры, по мне дак лучше и дешевле Фобоса

Да. Про пружины не слышал, а рессоры любые.

Вал передний надо откручивать

Всегда имейте в запасе стяжки для пружин, слюший на всякий слючий да!)))

Поменял сегодня пружины, причина та же что и у вас, всё никак малой кровью не отделаться, тот же противный стук на ухабах, после замены стук исчез. Хм, делал всё как вы, если кое как пружину удалось вытащить то чтобы установить новую пружину пришлось использовать стяжители и только так , может причина в новых подушках продольных штанг))) так как поперечку тоже открутил, а вот где на патриках 2019 года стучит рулевой вал, на моём стоит хорошая резиновая защита пыльник, хотя мой 2012 года))))

фобос +30мм через месяц будут как родные и пробоев не будет, чего бляха муха огород городить.

Я тоже фобос купил.

прикольные пружины-ниагара,сделано в россии)))

Саша, у меня для тебя плохая новость: ты купил говно-пружины, которые производит частник. Они просядут и будет то-же самое.Если хочешь дешево и надолго, то нужно купить заводские пружины от уаз патриот пикап. Вот их каталожный номер 2966-2902712.Они отличаются от обычных, патриотовских, тем, что они имеют толщину витка 16 мм (на самом деле 15,7 мм, я мерил), а патриотовские 15 мм. Так вот, они имеют две прорези и две метки оранжевой краской. Поставляются БЕЗ УПАКОВКИ! Ну, упаковка может быть в бумагу или полиэтилен, но не в заводской упаковке.Я заказывал в экзисте, за 1600 руб, на рынке оптовом за них просили 2000.Саша, поставишь эти пружины и ты поймешь, как мягко машина может идти по разбитому грейдеру. Рекомендую.

@Палестинец А ты баб сажай побольше!

Ставил пикаповские, панель ( торпеда) отрывается, вылетают пломбы из зубов,и тихонько позвоночник высыпается в трусы! Есть вариант – ездить груженному,килограмм 600, кирпичей!

Спасибо, – а я подозревал что эти пружины какие то не такие.

меняй амортизаторы передние они должны давить в верх газо-масленые еще высота прибавится и можно было не менять пружины пройденый этап)

будет. С однотрубными выше прилично. было 24-26см высота пружины на машине, теперь 28см. Давление газа 25атмосфер. Но не очень комфортно на резких возвышениях дорожного полотна.

не будет. максимум на 0,02 мм.

Ну на 2 см с ними еще точно выше будет

Да ладно, сколько они там давят?

Александр, возможно я не внимательно смотрел ролик, но я так и не понял почему Вам пришлось менять пружины. Заранее благодарю за ответ.

@Luchano Rezzo Ролик бы да, можно, обдумать надо, подготовится, да и не снимал я обзоры ещё такие, а по корейской раздатке могу сказать что лично мне удобней простая наша, так как она проще и нету выключателей и проводов, и были уже случаи что выключается или включается сама по себе эта корейская, и даже на Митсубиси Л-200 ручное включение раздатки.

+Александр Обливин Огромное спасибо за такой подробный ответ! У Вас есть желание сделать видеоролик, в котооом Вы сможете рассказать и показать всё то, что мне написале в ответе? Думаю, что многим, желающим купить Патриот это будет интересно.И пока я читал Ваш ответ у меня возник вопрос, связанный с тем, что сейчас с завода выходят автомобили с электронным управлением раздаткой в виде круглой шайбы. Надёжно ли это? Стоит ли этого опасаться или нет? Может Вам сделать отдельное видео для нас на эту тему?

+Александр Обливин спасибо за ответ.У Вас есть ролик, в котором можно посмотреть вывод об итогах эксплуатации Патриота на сегодняшний день. Интересно узнать, что ждёт машину скажем через 5-6 лет и какие важные узлы скорее всего могут потребовать замены.

В начале ролика объяснял, смысл в том что даже на небольших ямках, пробивало все удары в кузов через отбойники, так как от отбойников до моста расстояние очень маленькое и плюс сами пружины потеряли нужную жёсткость, короче говоря едешь как на перфораторе, а дороги у нас совсем убитые, особенно по городу Красновишерску.После замены стало намного лучше, но думаю проставки добавить на 10-15 мм. было бы ещё мягче.

Ремонт передней подвески — УАЗ Patriot, 2.7 л., 2011 года на DRIVE2

Собрался я в Питер поехать на праздники. В прошлой дальней поездке меня сильно утомляла вибрация руля. Вот и решил перед поездкой установить демпфер.

Просмотрев 4 страницы ссылок, которые выдал Яндекс, пришел к выводу, что только в одном месте ясно говорят, что ставят демпферы, остальные их только продают. Поехал к ним, встретил меня солидный такой мужик, в возрасте, тучный, с бородой — на попа похожий. Я говорю поставьте мне демпфер.

Отвечает «нивапрос, но расскажите о симптомах, которые заставляют Вас его хотеть». Ну, говорю, во-первых, в колее иногда руль бьет туда-сюда в диапазоне +/- 5-10 градусов, во-вторых, сильно чувствую руками неровности на хреновой дороге, хочется вцепиться в руль изо всех сил, а то страшно потерять управление.

Я несколько удивился, т.к. каждый раз, как в сервис заезжал, просил проверить ходовку и рулевое. Правда каждый раз все ограничивалось только беглым осмотром. Потом услышал цену — вообще выпал в осадок. Правда вышел из осадка раньше, чем жаба успела что-то сообразить, и согласился. Вот перечень деталей и работ:

Съездил я в Питер на починенной машине — СУПЕР! Потраченных денег не жалко! Машина вообще по-другому идет. Боковой ветер не мешает. При интенсивном торможении не рыскает. Руль держу двумя пальцами на скорости 120. Курсовая устойчивость кардинально улучшилась.

Особое удовольствие доставляют новые пружины. Что за пружины поставили — мне не сказали, секрет фирмы, т.к. подобраны ими для других патриотов методом проб и ошибок. Иномарочные какие-то. У этого мужика тоже патриот, причем уже четвертый.

А внутренний двор сервиса заставлен патриотами и прокаченными хантерами. Подвеску ни мягкой, ни жесткой назвать нельзя — она упругая. Очень приятно ехать стало! Плюс получился небольшой лифт — было от диска до крыла 28 см, стало 31,5 см.

Передняя подвеска УАЗ Патриот- распространенные неисправности и способы ремонта

В конструкции каждого автомобиля такой элемент, как подвеска играет важную роль. Именно благодаря подвеске водитель и пассажиры во время поездки не испытывают всего негатива от передвижения по дорогам. Чем сложнее подвеска на авто, тем комфортнее чувствуют себя пассажиры и водитель. На автомобиле Ульяновского производства внедорожнике УАЗ 3163 Патриот имеется как задняя, так и передняя подвески.

  1. Подробная схема с описанием передней подвески УАЗ Патриот
  2. Устройство передней подвески УАЗ Патриот
  3. Видео: Работа передней подвески УАЗ Патриот
  4. Уаз Патриот причины стука в передней подвеске
  5. Ремонт передней подвески Уаз Патриот
  6. Увеличение артикуляции передней подвески Уаз Патриот своими руками
  7. Видео: УАЗ Патриот ревизия поворотного кулака

Доработка подвески УАЗ Хантер

Существуют разные способы, позволяющие улучшить проходимость, плавность хода и другие эксплуатационные свойства автомобиля. Основные способы тюнинга подвески УАЗ Hunter.

  1. Лифтинг.
  2. Установка пневмоподвески.
  3. Замена пружин, амортизаторов (масляного, газового или газомасляного типа) и демпфера.
  4. Смена штатных рессор.
  5. Замена задней рессорной подвески на более мягкую пружинную.
  6. Установка усиленных мостов.

Наиболее простое и популярное усовершенствование подвески Хантера – это ее лифтинг, позволяющий добиться увеличения дорожного просвета, а, следовательно, и проходимости. Также это дает возможность установки колес большего диаметра, что также позитивно влияет на ходовые характеристики автомобиля. Увеличение просвета достигается путем установки проставок между кузовом и рамой. Для этого сгодятся обычные хоккейные шайбы в количестве 24 штук – по 2 подо все болты крепления. В этом случае требуется установка рессорных серёг большей длины, которые можно позаимствовать с Газели.

Другой способ лифта – приобретение специального лифт-комплекта, который включает в себя: комплект пружин, передние и задние амортизаторы, рессоры, рессорные втулки и стремянки. Такой вариант значительно более дорогой (до нескольких десятков тыс. рублей), но позволяет добиваться большего клиренса.

Еще один привлекательный вариант модернизации ходовой части Хантера – установка пневмоподвески, которая позволяет регулировать высоту дорожного просвета и жесткость подвески, автоматически или манипулятивно клавишей. Пневмоэлементы или подушки такого устройства крепятся специальными кронштейнами между мостами и рамой.

Существует два основных типа пневмоподвесок

Функции

Благодаря установке жестких амортизаторов на УАЗ Хантер и более коротких пружин достигается уменьшение вертикального хода колес, и машина становится устойчивее. Замена штатных довольно посредственных 3-листовых рессор на более качественные и функциональные 4-листовые рессоры ведущих производителей позволяет существенно увеличить грузоподъёмность машины и улучшить ее проходимость. Качественный усиленный мост отличаются значительно большей прочностью, герметичностью и устойчивостью к коррозии.

Какие пружины выбрать для УАЗ Patriot?

В прошлом месяце пользователи PartReview отдали предпочтение Фобос. 37% положительных голосов принадлежит этому производителю.

На втором месте оказались пружины Sachs – 18%.

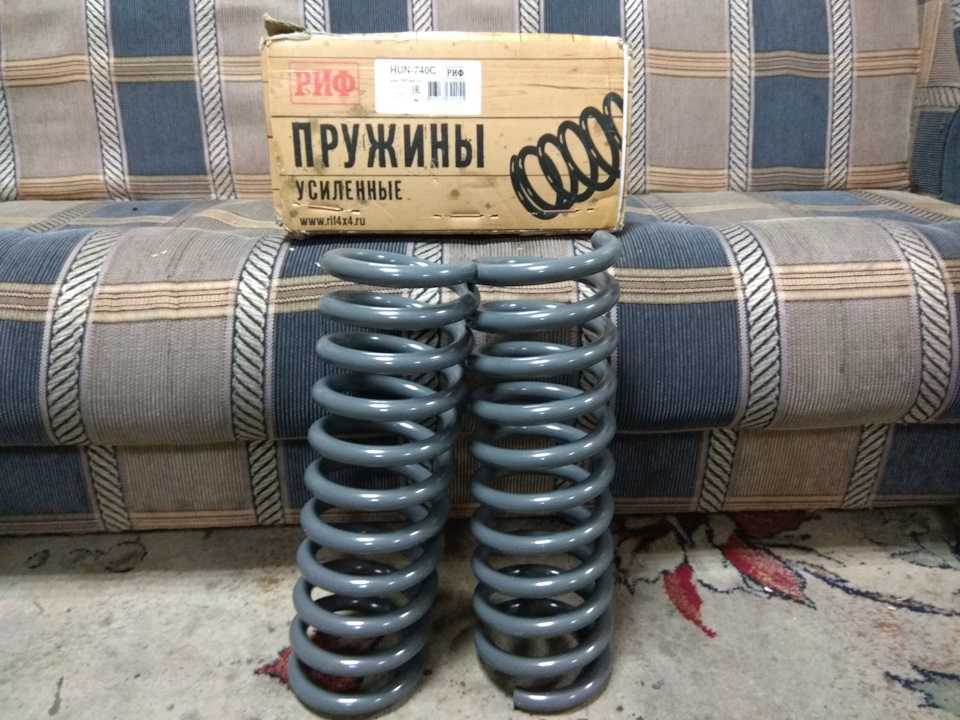

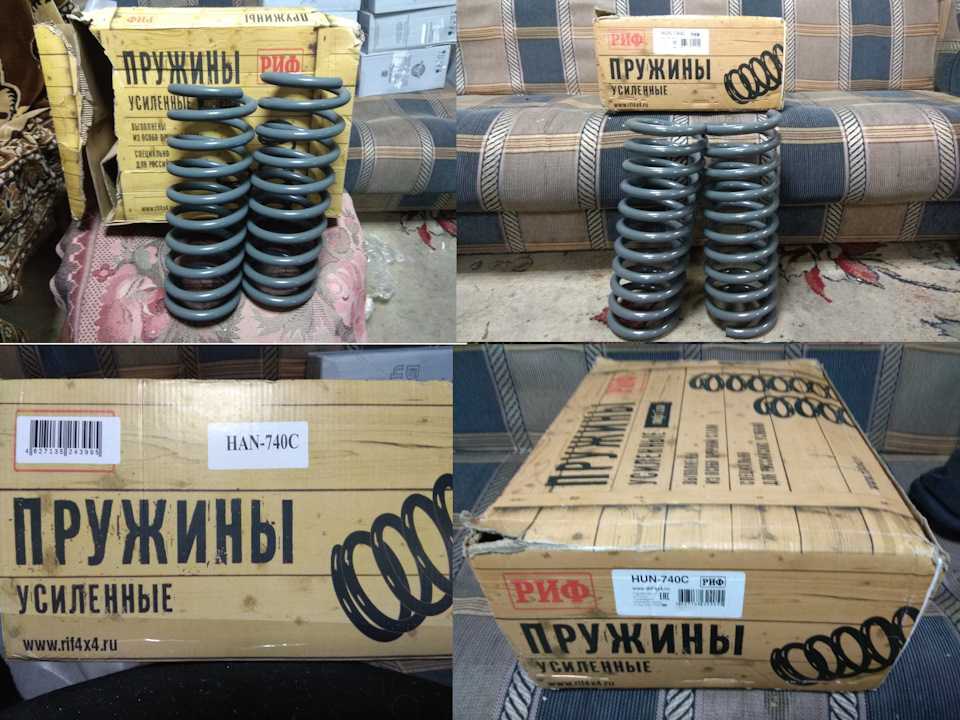

Замыкает тройку фирма РИФ с результатом в 18% голосов.

В общем рейтинге пружин, в котором учитываются мнения владельцев разных марок и моделей авто, эти бренды занимают такие позиции:

  1. Фобос получили 8 место, оценка PR – 78. Учитываются данные из 77 отзывов и 243 голоса.
  2. Sachs заняли 11 место, с оценкой PR – 77. На основе из 77 отзывов и 59 голосов.
  3. РИФ – имеет недостаточно отзывов для участия в рейтинге. Вы можете помочь, если добавите отзыв с указанием бренда и модели вашего авто.

Замена передних пружин УАЗ Патриот

Процедура замены пружин достаточно простая, главное что выполняется быстро. Может возникнуть сложность — немного не просто выкрутить гайку, которая располагается на нижнем болте ароматизатора. Дело в том, что в период эксплуатации детали все подкисают. Однако если у вас есть в наборе инструментов стяжки, тогда выполнить работу вам будет проще. На всё про всё у вас уйдёт практически час.

Чтобы установить пружину, нам нужно запастить монтировкой, она поможет нам вынимать деталь без затруднений.

Как произвести замену передней пружины для автомобиля Уаз Патриот.

Вообще, данная процедура воспроизводится после того, как вы заметили, что ход стал резким. А в подвеске образовались пробои.

Также если вы увидели, что у вас имеется разница в высоте осадки пружин, это могло быть вызвано просто длительной эксплуатации авто.

Если пружина поломалась.

ВНИМАНИЕ! Пружины меняются попарно. Теперь нам нужно установить под автомобиль тормоз стоячный, под колёса задние нам нужно поставить противооткатники

Теперь нам нужно перед авто установить на домркат

Теперь нам нужно установить под автомобиль тормоз стоячный, под колёса задние нам нужно поставить противооткатники. Теперь нам нужно перед авто установить на домркат.

Следующим действием колёсо демонтируем.

Пружину нам нужно сжать, для этого возьмите стяжки .

Теперь можем пружину снять.

Имеется сверху прокладка, её вытаскиваем вместе с чашкой.

Ну а после нужно просто собрать всё в обратном порядке.

Когда вы будете устанавливать пружину, вам нужно установить её так, чтобы конец упирался в чашку(выступ её).

Источник

Возможные неполадки и их причины

Основная причина неполадок передней подвески – физический износ деталей. Об этом свидетельствуют повышенные шумы и посторонние звуки, нарушение плавности хода. Проверяют износ визуальным осмотром.

При этом обращают внимание на состояние указанных ниже узлов

  1. Рычаги подвески: выработка сайлентблоков, разрушение кронштейнов, поломка крепления. Возможны трещины в тягах, искривления от ударов.
  2. Амортизаторы УАЗ Патриот: подтекание жидкости, ослабленное крепление, износ втулок в проушинах.
  3. Пружины: ослабление или поломка.
  4. Буферы сжатия: разрушение.

На управляемость автомобиля также влияет люфт в подшипниках ступиц. При движении ощущаются удары, вибрирует руль. Вследствие износа появляется осевой люфт в шаровых шкворнях.

Замена задних пружин

#1 C16NZ 1991

Постоянные посетители

Cообщений: 19

  • Город: Таджикистан, Душанбе.
  • Автомобиль: Opel Frontera B Sport X22SE

@Упоминание

  • Наверх
  • Ответить
  • Цитата

#2 andrew yellow

Постоянные посетители
Cообщений: 9

  • Город: липецк
  • Автомобиль: frontera A 1996

@Упоминание

  • Наверх
  • Ответить
  • Цитата

#3 C16NZ 1991

Постоянные посетители

Cообщений: 19

  • Город: Таджикистан, Душанбе.
  • Автомобиль: Opel Frontera B Sport X22SE

@Упоминание

  • Наверх
  • Ответить
  • Цитата

#4 rbif

Постоянные посетители

Cообщений: 147

  • Город: Московская область
  • Автомобиль: opel frontera a

@Упоминание

  • Наверх
  • Ответить
  • Цитата

#5 pro_bell

Постоянные посетители
Cообщений: 5

Автомобиль: Opel Frontera B Sport

@Упоминание

Всем спасибо за внимание! Пружины поставил от УАЗ Патриот — Fobos 37462 Амортизаторы передние — Kayaba 444132 «Premium» Амортизаторы задние — Kayaba 444083 «Premium» Всё встало без переделок. Приветствую

Есть фото после установки?

Приветствую. Есть фото после установки?

  • Наверх
  • Ответить
  • Цитата

#6 Витал993

Постоянные посетители

Cообщений: 10

  • Город: Башкирия, Чишмы
  • Автомобиль: Opel Frontera B

@Упоминание

На счет нивы подтверждаю. Поставил стоковые от шеви нивы. Серого цвета. подходят один в один, даже с родной опелевской резинкой. Зад приподнялся на 5 см.

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

_____________________________________________________________________________

Ремонт деталей подвески УАЗ-Патриот (УАЗ-3163)

Передняя подвеска автомобиля УАЗ-Патриот (УАЗ-3163) состоит из двух пружин, стабилизатора поперечной устойчивости, двух газонаполненных телескопических амортизаторов и направляющего аппарата: двух продольных штанг 15 и поперечной тяги 22 (рис. 1). Направляющий аппарат подвески обеспечивает правильную установку моста и влияет на управляемость, устойчивость и тормозные качества автомобиля.

  • Продольные штанги соединены с передним мостом посредством неразборных резино-металлических шарниров 4 и кронштейнов 16, а с рамой — через опорные втулки 12 и кронштейны 9.
  • Поперечная тяга 22 соединяется через резинометаллические шарниры 21 с кронштейнами моста и рамы.

Рис. 1. Передняя подвеска УАЗ-Патриот (УАЗ-3163)

1 -подушка пружины; 2, 17 -кронштейны пружины; 3 -амортизатор; 4, 21 -шарниры резинометаллические; 5, 10 -гайки; 6 -стремянки; 7 -подушка стабилизатора; 8 -подушки; 9, 16 -кронштейны продольной штанги; 11 -шайба; 12 -втулки опорные резиновые; 13 -кронштейн стойки стабилизатора; 14 -штанга стабилизатора; 15 -продольная штанга; 18 -пружина; 19 -буфер сжатия; 20,23 -кронштейны поперечной тяги; 22 -поперечная тяга; 24 -кронштейн амортизатора; 25 -обоймы подушек; 26 -стойка стабилизатора

Предельный ход подвески УАЗ-Патриот вверх ограничивается буфером 19. Буфер одновременно выполняет функцию дополнительного упругого элемента (подрессорника).

Для гашения вертикальных колебаний имеются два телескопических амортизатора 3. Кроме того, амортизаторы являются ограничителями хода подвески вниз.

Задняя подвеска автомобиля УАЗ-Патриот, УАЗ-3163 (рис. 2) состоит из двух рессор (3 листа) и амортизаторов, расположенных с внешней стороны рамы.

Предельный ход моста вверх ограничивается резиновыми буферами 17. К мосту рессора крепится при помощи стремянок 6, подкладки 7 стремянок, подкладки 12 и накладки 5.

Рис. 2. Задняя подвеска УАЗ-Патриот (УАЗ-3163)

1,11 -кронштейны амортизатора; 2 -рессора; 3 -амортизатор; 4 -рама; 5 -накладка; 6 -стремянка; 7 -подкладка стремянок; 8 -кронштейн серьги; 9, 13 -межлистовые прокладки; 10 -гайка стремянки; 12 -подкладка рессоры; 14 -ось; 15 — резинометаплический шарнир; 16 -гайка оси; 17 -буфер; 18 -щека серьги внутренняя; 19 -палец; 20 -втулка резиновая; 21 -гайки пальца; 22 -щека серьги наружная

Передний конец рессоры при помощи резинометаллических шарниров 15 устанавливается на неподвижной оси 14.

Задний конец посредством серьги, резиновых втулок 20 и резинометаллических шарниров 15 установлен шарнирно на раме. Передние и задние амортизаторы не взаимозаменяемы.

Разборка передней пружинной подвески УАЗ-Патриот

Замена пружин 18 (см. рис. 1), подушек 1 пружин и буферов пружинной подвески УАЗ-Патриот:

— Отсоедините нижние проушины амортизаторов 3 от кронштейнов 24 переднего моста, отвернув гайки и вынув болты.

  1. — Поднимите и установите переднюю часть автомобиля на подставку.
  2. — Снимите пружины 18 и вибропоглощающие подушки I.
  3. — Отверните болты крепления буферов 19.

— Сборку производите в обратном порядке. Заменяемые пружины должны быть одной группы. При невозможности вынуть или вставить пружину необходимо дополнительно отсоединить один из концов поперечной тяги.

  • Замена резинометаллических шарниров 4, опорных втулок 12, продольных штанг 15 и резиновых подушек 1, подушек 8 штанги стабилизатора 14, а также стойки 26 стабилизатора:
  • — Отсоедините нижние проушины амортизаторов от кронштейнов 24, отвернув гайки и вынув болты.
  • — Отверните гайки 5 и выбейте болты крепления продольной штанги к мосту.

Что такое шкворневый узел

Новый шаровый шкворень автомобиля УАЗ Патриот

Если коротко, то шкворни в автомобиле УАЗ Патриот — это большие шарниры, назначение которых состоит в том, чтобы дать ещё одну степень свободы передним колёсам. То есть шкорневые узлы позволяют значительно улучшить управляемость автомобиля.

Находятся они непосредственно за передними колёсами, под сошками рулевой тяги. Увидеть их снаружи не представляется возможным, поскольку каждый шкворень запрессован в корпус переднего рулевого кулака.

Чтобы увидеть шкворень, его придётся выпрессовывать оттуда (о том, как это сделать, речь пойдёт ниже).

Признаки неисправности шкворней на УАЗ Патриот

  • Посторонние звуки при езде по неровной дороге. Это может быть стук, который усиливается, когда машина преодолевает неровности, или скрип, который автовладелец слышит либо периодически, либо постоянно (постоянный скрип говорит о крайней степени изношенности шкворня).
  • Нарушение положения переднего колеса. Если шкворень неисправен, колесо стоит неровно. Как правило, его нижний край выдвинут наружу, намного дальше верхнего (хотя возможен и обратный случай: нижний край колеса словно подогнут под автомобиль).
  • На колесе с изношенным шкворнем появляется ощутимый люфт, заметить который просто: достаточно поддомкратить машину и руками подёргать колесо от себя и к себе.

Причины поломки

Шаровые шкворневые узлы обычно выходят из строя из-за разрушения ободка одной из чашек, закрывающих шарик.

В какой-то момент этот ободок может просто расколоться, и происходит это либо от сильного удара (возникшего вследствие наезда на неровность дороги), либо от так называемой усталости металла.

Как только ободок чашки разрушается, появляется люфт шарика, из-за которого в шкворневом узле возникает стук и скрип. Понять, что неисправен именно шкворень, можно, лишь полностью разобрав передний рулевой кулак.

Изношенный шкворень автомобиля УАЗ Патриот

Инструменты для замены

  1. Комплект рожковых ключей.
  2. Комплект торцовых головок с воротком.
  3. Съёмник (он может быть как заводским, так и самодельным).
  4. Комплект новых шкворней.
  5. Смазочный шприц (заправленный литолом или солидолом).
  6. Молоток.

Пружины от патриота на ховер

Вот и у меня лопнули родные пружины, обе, одна на полвитка, он остался на месте, другая на полтора, он выпал и машинка накренилась на один бок…

Прочитав советы форумчан решал ставить от УАЗа, но не усиленные, а обычные стандарт (номер — 31602902712), брал пр-ва УАЗ за 1 746 р. обе. Обычные потому что остался на родных амортизаторах.

Также почитав что люди пишут купил проставки от Соболя, но не ставил, т.к. тогда будет еще выше, а я хотел без лифта, остаться в пределах стока. Но не получилось)) все равно стал на 4 см выше)) Так что отдам новые проставки за спасибо или 100 руб.) Обнинск, Балабаново, Ермолино, Боровск можем пересечься, пишите кому надо)

Надо будет еще перед приподнять, но это позже. Пока так поезжу, посмотрю как и что, хотя сразу могу сказать, что стало лучше — подвеска более энергоемкая, лежачие приятнее стало проезжать, в общем я доволен! Весной еще поставлю чуть более длинные косточки и поменяю амортизаторы, пока не знаю какие, но факт что чуть длиннее, посоветуете что?

Как и что делалось (как мы делали (делали в 4 руки)):— сразу скажу — левая снимается/ставится сложнее!— откручиваем нижнее крепление амортизатора, стабилизатор я не откручивал— поднимаем машину за раму до того момента пока не оторвется колесо от земли— вынимаем старые пружины, у меня они легко выпали, т.к. были сломаны— стягиваем новые пружины (мы использовали самодельные стяжки)— с помощью монтажки и такой-то матери вставляем пружины на место— чуть опускаем машину, чтобы пружина не крутилась когда скручиваем стяжки— все снимаем, ставим назад амортизатор, опускаем машину

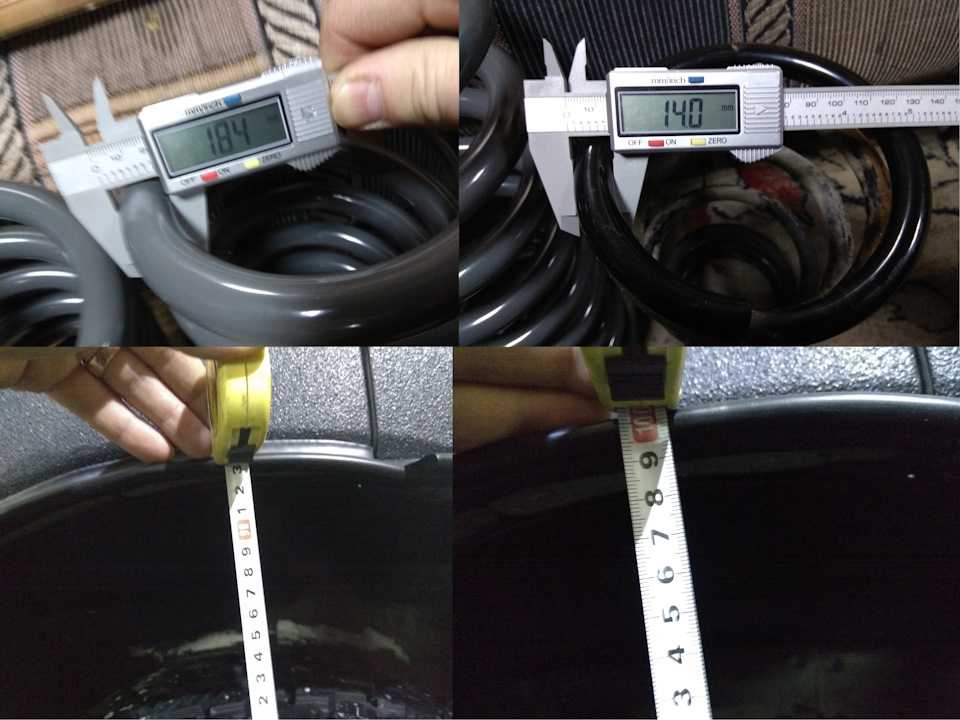

На обе стороны ушло где-то часа 3 с перекурами.На фото видно сравнение родных и уазовских пружин — по высоте в свободном состоянии почти один в один, но у нас пруток тоньше и число витков меньше, поэтому пружина от уаза дает более энергоемкий эффект — с одной стороны она жестче, что позволяет больше грузить машину, а с другой она более комфортная, меньше кренов, меньше козления. В общем думайте сами, как и что))

Всем доброго времени суток друзья!

Почему наконец то? Да потому, что по ошибке взял не те что надо, вместо HUN-740C, взял HAN-740C т.е. разница в одной литере U и A:)) и благо ребята с 4x4rif.ru/ все поняли и без каких либо вопросов сказали высылайте доплатите и отправим нужные. Почему это произошло я в принципе догадываюсь, кто будет внимательно читать поймет.

А теперь немного истории почему выбор пал именно на пружины РИФ?

Давным давно я свой выбор сделал на пружины RA1449, которые ставили нынче многие наши собратья Ховероводы, в том числе и друг Игорь, но недавно он поставил пневмо баллоны так как та же история что и у меня с моими, биение отбойника когда сильно загружено авто.

Читая как то статью Сергея, об Установка пружин РИФ (УАЗ Hunter +100 кг, лифт 100 мм) я понял что мне надо именно эти пружины! За что Сереге респект и уважуха!

В общем сегодня друг привез с Лабытнангов эти пружины после обеда и я до этого хотел их сам ставить, но сегодня чет не в духе был и заехал на СТО Лидер, и мастера ребята Леха и Иван сказали мол загоняй час делов, все равно скучаем! Сказано сделано!

Подвеска автомобиля — это тот элемент, который испытывает максимальные нагрузки в результате движения транспортного средства по дорожному полотну. Конструкция подвески включает в себя такие элементы, как пружины, которые выполняют функцию сглаживания неровностей дорожного покрытия

Пружины также способствуют увеличению дорожного просвета, что очень важно для автомобиля

Внедорожник УАЗ Патриот, творение Ульяновского автозавода также оснащен пружинами передней подвески. Задняя подвеска имеет рессоры и амортизаторы, а пружины устанавливаются самостоятельно при желании владельца. За счет их наличия наблюдаются следующие улучшения:

  • управляемость;
  • комфортабельность;
  • грузоподъемность.
  • дорожный просвет

Но те пружины, которыми оснащается подвеска авто на заводе, не всегда соответствуют пожеланиям владельца автомобиля. Совершенно верно, стандартные — установлены только для отвода глаз, поэтому если есть желание получить от своего внедорожника нечто большее, тогда потребуется установить усиленные пружины в переднюю подвеску, и подходящие по характеристикам на задний мост. Именно об этом и пойдет речь в данном материале. Рассмотрим, как осуществляется замена пружин передней подвески, какие виды лучше поставить для внедорожника на задний мост и что представляют собой проставки подвески

На основании этих вопросов разъясним основные размеры, диаметры и прочие моменты, которые важно учитывать при установке изделий

О том, какие виды пружин известны в природе, можно узнать из различных статей в интернете, мы же рассмотрим основных производителей этих изделий, которым следует доверять.

Увеличение артикуляции

Для увеличения артикуляции меняют амортизаторы. Ставят Kayaba для Газели, Tocico ( среди водителей распространено название «Токио»). Лучшим вариантом считаются амортизаторы Monroe, хотя они и самые дорогие. Одновременно меняют пружины. После ремонта не чувствуются выбоины, машину не раскачивает, увеличивается расстояние до отбойника.

Если выполнять комплексную замену, понадобятся:

  • 2 пружины Fobos 15082;
  • задние амортизаторы Monroe D 4445;
  • передние — Monroe D 4432.

Также требуется переделка крепления. Для задних амортизаторов используются резино-металлические шарниры из комплекта, снизу устанавливают жигулевские от реактивной тяги, укороченные до 40 мм. У передних амортизаторов нижнее крепление делают аналогичное. Сверху совмещают родную и уазовскую втулки.

http://prohodimets.ru/xodovaya/pruzhiny-dlya-uaz-patriot.htmlhttp://putinizm.ru/zamena-pruzhin-uaz-patriot-2008-godahttp://putinizm.ru/zamena-pruzhin-uaz-patriot-2008-godahttp://inomarki-remont.ru/perednjaja-podveska-uaz-patriot.htmlhttp://myuazpatriot.ru/hodovaja-chast/ustrojstvo-perednej-podveski-patriota

Увеличение артикуляции передней подвески Уаз Патриот своими руками

Передняя подвеска, с самого начала заметил, что расстояние до отбойников примерно 3 сантиметра, что считаю крайне мало, видны следы работы отбойников. Ну и спереди как-то каждую выбоинку чувствуешь, а машину на ямках раскачивает так, как будто кроме стабилизатора там никаких пружин и нету.

В интернете есть несколько вариантов решения, и все сводятся в первую очередь к замене амортизаторов. Кто-то ставит коябы от газели, кто-то токико по кругу, и у всех есть положительный эффект, а кто-то поездив на тех и других, ставит монро и говорит, что пусть и дорого, но именно они делают подвеску сбалансированной.

Ну и как известно, скупой платит дважды, так что зачем мне полумеры, решил делать сразу нормально.

Приобрел: 1) Пружины Fobos 15082 — для подвески без лифта 2 шт. 1650 р. 2) Амортизаторы задние MONROE D4445 2 шт — 5052 р. 3) Амортизаторы передние MONROE D4432 2 шт — 4696 р.

В первый день установил задние амортизаторы, резиновые втулки использовал родные из комплекта, снизу сделав металлические втулки из толстых втулок реактивных тяг жигулей, укоротив их балгаркой до 40 мм. Сверху во втулки от монро впресовал шланг, получилось нормально уплотнить их и посадить на штатное крепление в раме.

Прокатившись в первый день, ощутил уже вполне достаточный комфорт, перед стал чуствовать гараздо больше, чем корму. В принципе если бюджет ограничен, достаточно поставить только эти два амортизатора и уже будет хорошо, но мне конечно надо больше.

На следующий день заменил пружины и передние амортизаторы, снизу крепления аналогичны задним, опять обрезанные втулки от тяг жигулей в родные резиновые втулки амортов монро, сверху совместил втулку уазовскую и родную, подрезал резинки по месту.

Для замены пружин открутил стойки переднего стабилизатора, приподнял спереди раму, открутил колеса и опустил мост, пружину вытащил рукой, новую ФОБОС засовывал при помощи монтировки, но особых проблем не возникло.

Стоит ли увеличивать подвеску?

Для каких целей владельцу UAZ Patriot необходимо завышенное расположение узлов подвески, надеемся, известно. Высоко находящиеся компоненты ходовой способствуют улучшению проходимости на бездорожье. При поднятых узлах подвески снижается риск зацепа агрегатов за дорожные препятствия. Кроме того, после выполнения мер по тюнингу и лифтингу у внедорожника увеличиваются углы съезда, способствуя сохранности бамперов. Все эти преимущества весьма ценные на бездорожье, поскольку риск «посадить» UAZ Patriot на раму сводится к минимуму.

Одной из главных составляющих мероприятия по лифтингу своими руками является поднятие рамы над агрегатами трансмиссионного ряда. Здесь следует обозначить разницу в действиях, поскольку в передней части трансмиссионный мост подвешен с помощью пружин, а в подвеске кормы наделен рессорами.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
