Замена габаритных лампочек на Хендай Солярисе

В современном мире появилось большое количество автомобилей, спрос на личный транспорт растет каждый день и неудивительно, что вместе с этим возрастает и спрос на услуги автомастерских. Специалисты на СТО готовы выполнить каждое требование автолюбителя, но ничего не бывает бесплатно. Конечно, серьезную поломку следует исправлять только лишь у профессионалов, но что делать, если заменить нужно всего лишь лампочку?

В данной статье рассматривается такая проблема, как перегоревшая лампочка в фаре на автомобиле марки Хендай, модели Солярис. Обращаться с такой проблемой в автомастерскую хочется не каждому, поэтому ниже описаны осповные действия, которые нужно произвести при замене этой детали. Сразу же стоит отметить, что нет никакой разницы в расположении источника света. Работы могут проводиться как на левой, так и на правой фаре. Работы на обеих блоках производятся одинаково.

Процесс замены

Заменить лампы можно за несколько ходов, возможно это благодаря технологическим решениям, применяемых на производстве Солярисов. Такое преимущество данной иномарки спосбно порадовать любого автолюбителя, даже не сильно искушенного в плане ремонта транспортного средства.

Поворачиваем защитную крышку, с обратной стороны фары, против часовой стрелки и убираем ее.

Тяннем пластиковый патрон из корпуса фары.
Вытаскиваем лампу из патрона.
Меняем ее на новую.
Собираем все в обратной последовательности.

Больше никаких действий производить не нужно, весь процесс уложился в несколько достаточно простых этапов. Однако после проведенных работ нужно проверить работоспособность новой лампы, для этого проводится небольшая диагностика, не требующая профессиональных навыков. Выполняется она в два этапа:

Включаются габаритные огни Соляриса, и визуально проверяется работа.
Если габариты не горят, то возможно не исправен плавкий предохранитель, который можно проверить, вытащив его из посадочного места.

Лампы габаритных огней на Хендай Солярис установлены бесцокольные, мощностью 5 Ватт.

Многим автолюбителям не нравится стандартный цвет, который излучает лампа, поэтому они решаются на подобные действия совершенно по другим причинам. Многие меняют галогеновые лампы на диодные, чтобы немного изменить внешность автомобиля. Белый цвет правда намного приятнее для человеческого глаза, чем жёлтый. Также многие считают, что такая замена способна оказать влияние на безопасность, так как белый цвет лучше освещает дорогу, чем стоковый жёлтый. Каждый автолюбитель должен самостоятельно определить, хочет ли он поменять лампы на другие или ему комфортно с обычными.

Также любому автолюбителю на автомобиле Хендай Солярис стоит знать некоторые детали, которые кажутся незначительными, но все-таки являются важными. Ближний и дальний свет излучает одна галогеновая лампа H4, потребляемой мощностью 55/60 Ватт. В случае если у вас перестал светить ближний или дальний свет фар, лампы меняются попарно, чтобы избежать отличия оттенков цвета. Не стоит на этом экономить, хотя бы из соображения внешнего вида машины.

Важное

Есть некоторые вещи, которые лучше узнать из данной статьи, а не на личном опыте, так как несоблюдение простых правил может привести к бессмысленной трате денег и времени.

Избегайте установки дешевых китайских ламп, иначе вам придется очень часто их менять. Также стоит отметить качество подобных деталей, они далеки от оригинала, а это уже напрямую влияет на безопасность как собственную, так и встречных автомобилей. Если говорить подробнее про встречку, то плохие фары могут слепить водителей.

Не рекомендуется устанавливать лампы большей мощности, так как это может привести к помутнению наружнего пластика фар и плохой световой пропускной способности, что также сильно повлияет на светопропускаемость стекла осветительного прибора, а значит и на безопасность вождения в темное время суток.

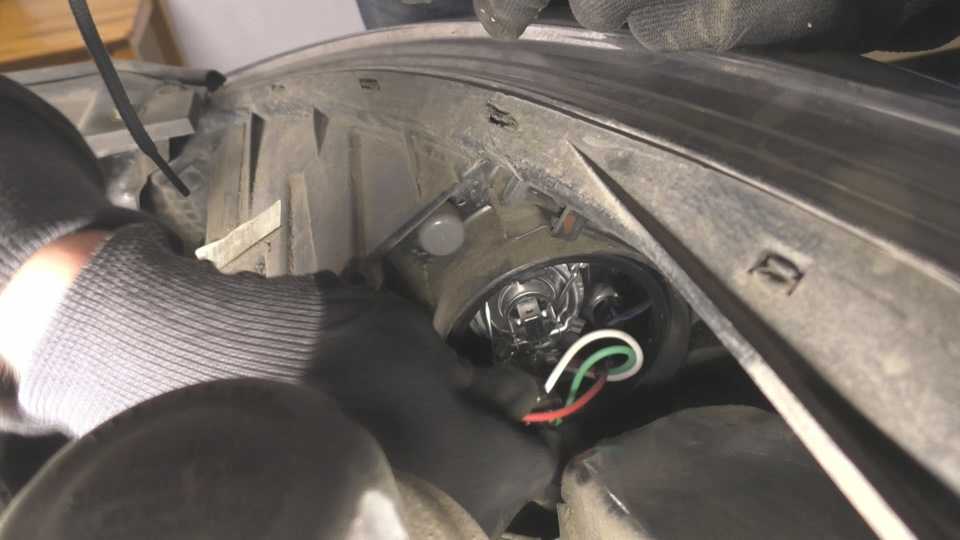

Для замены ламп головного света необходимо отсоединить трех контактный штекер от выводов лампы.

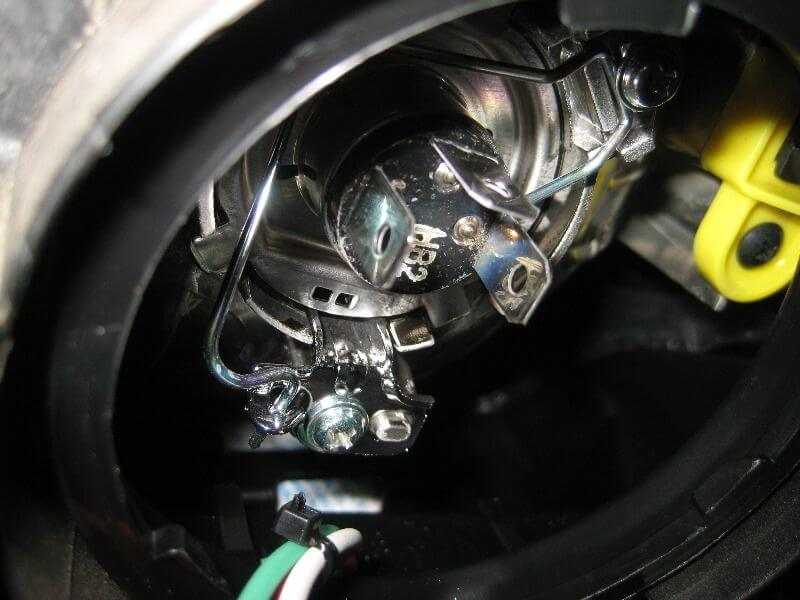

Нажав на пружинный фиксатор, который удерживает лампу, выводим край его из скобы-крючка.
Поднимая его вверх, достаем лампочку, которую следует заменить.

Как видно, поменять ее не так уж и сложно, но не зная правильности процесса, можно повредить провода и тогда придется обращаться в автомастерскую.

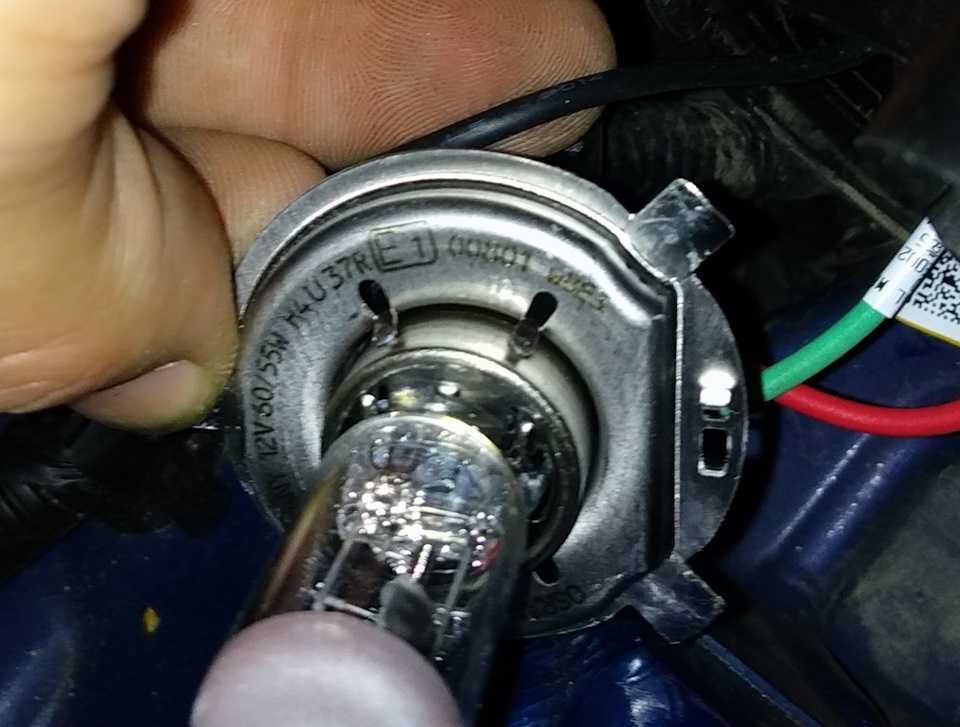

Нельзя прикасаться к стеклянной колбе лампы, так как при замене она может потемнеть, а в случае если испачкали, ее можно протереть салфеткой со спиртом. Цоколь в данном месте на Хендай Солярис — H4.

Что выбрать

При замене оптики на Солярисе нельзя использовать комплекты с большими показателями мощности, чем рекомендуется производителем. Яркость освещения дороги не увеличится, но автомобильная электропроводка будет постоянно под перегрузкой. Рекомендуется приобретать лампы установленного параметра, которые стоят в списке рекомендуемых для конкретного автомобиля.

Заводские аналоги, применяемые для Хендай Солярис, имеют такие характеристики:

55/60 – показатель мощности для дальнего и ближнего света;
Н4 класс (тип) цоколя;
L/L (long-life) ресурс.

Допускается установка светодиодных элементов, которые могут заменить штатную галогеновую оптику.

Если выбор остается за галогеновыми лампами для ближней и дальней оптики, в обычные фары можно установить следующие модели:

Bosch Plus 90. Отличается увеличенным ресурсом при стандартной производительности.
Philips Long Life EcoVision. Имеет низкую стоимость.
Narva RangePower +110. Яркость увеличена на 10%.
Philips VisionPlus, X-treme Vision. Максимальная зона освещения, обеспечивают белый свет.

Philips Longlife EcoVision

Большим спросом при замене штатных огней пользуются лампочка ближнего света на Хендай Солярис производителя Philips, особенно разновидность Longlife EcoVision. Изготавливается галогеновая колба из кварцевого стекла, устойчивого к излучению ультрафиолета. Стандартные параметры линейки EcoVision:

минимальный срок службы – 100 тыс. км;
термоустойчивость (для нити накаливания 2650 ºC, стекла 800 ºC);
устойчивость к вибрациям;
водонепроницаемость 100%.

В колбе лампы модельного ряда EcoVision предусмотрено давление на 10% выше, чем у стандартных огней, что дает более мощный световой пучок. Кварцевый материал сохраняет надежную работу автомобильной оптики даже при попадании капель воды на ее поверхность, если корпус фары имеет трещины.

Philips Vision Plus

Нидерландский производитель Philips выпускает линейку галогеновых ламп под маркировкой Vision Plus, где освещение по температурному режиму максимально приближено к значению 3500 К ксенонового света.

Будет полезно: Видеорегистратор advocam (адвокам): описание, модели (fd8 black gps, gold и другие)

В оптических приборах для колбы используется кварцевое стекло, цоколь хромирован. Освещение дороги ночью улучшается за счет длины светового луча, по сравнению с лампами, применяемыми стандартно, на 12-15 метров. Все элементы устанавливаются в штатные места.

Philips X-Treme Vision

Модели производителя Филипс для Соляриса X-Treme Vision обладают повышенной светлоотдачей (+130%), световой поток для узкого спектра более насыщенный. Это обеспечивает хорошее освещение дороги в темное время суток.

Из недостатков некоторые автомобилисты отмечают, что лампы недостаточно освещают обочины, за счет строгого пучка света дальних огней и работы штатного отражателя. Срок службы соответствует заявленному – это не менее 100 тыс. километров пробега.

Bosch Plus 90

Во всех световых приборах от Bosch (страна производства Германия) соблюдаются заявленные производителем параметры освещенности, мощности и срок работы. Для ближнего и дальнего света Солярис ассортимент оптики Bosch Plus 90 считается одним из лучших.

Расходники упаковываются по одной штуке и парами. Колба стандартно бесцветная, отличительная черта оригинальной продукции – голубая полоса на верхней части корпуса.

Маркировка 90 означает параметр светоотдачи на 90% выше, чем у моделей из других линеек производителя. За счет этого обеспечивается лучшая видимость ночью, большая площадь освещения обочины. Спектр максимально приближен к дневному свету.

Дальний свет не ослепляет водителей встречного транспорта, значения освещенности соответствуют правилам и составляют для дневных огней 0,4 лм., для дальних – 0,7 лм.

Narva Rangepower 110

Польский производитель Нарва использует для производства кварцевое и тугоплавкое стекло для колбы и хромированный металл для цоколя. Галогеновые образцы класса Rangepower 110 обеспечивают оптимальное освещение трассы в любую погоду. Устанавливаются вместо штатной лампы Hyundai Solaris любого года выпуска.

Лампы в фарах Rangepower 110, рассчитаны на 100 тыс. пробега, колба устойчива к УФ излучению, стекло не темнеет при длительной эксплуатации.

Модельный ряд оптики Нарва используется для ближнего, дальнего света, устанавливается как лампы в ПТФ Соляриса. Патрон соответствует штатному месту.

Замена ламп Hyundai Solaris (RB), 2010 — 2017

Информация актуальна для моделей Хендай Солярис (RB) 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 года выпуска.

Лампы, применяемые на авто
Назначение	Тип
Лампа ближнего/ дальнего света	H4
Лампа указателей поворота	PY21W
Лампа задних указателей поворота	P21W
Лампа передних противотуманных фар	GE881
Лампа противотуманного света в заднем фонаре	PR21W
Лампа фонаря освещения номерного знака	W5W L/L
Лампа света заднего хода и дополнительного стоп-сигнала	W16W
Лампа передних габаритных огней	W5W L/L
Лампа задних габаритных огней и стоп-сигналов	5W/P21
Лампа плафона освещения багажного отделения	W5W
Лампа плафонов освещения салона	FESTOON

Вам потребуются: отвертки с плоским и крестообразным лезвием.

Для замены лампы ближнего/дальнего света фар выполните следующие операции. 1. Поверните против часовой стрелки и снимите крышку лампы ближнего/дальнего света и лампы габаритного огня.

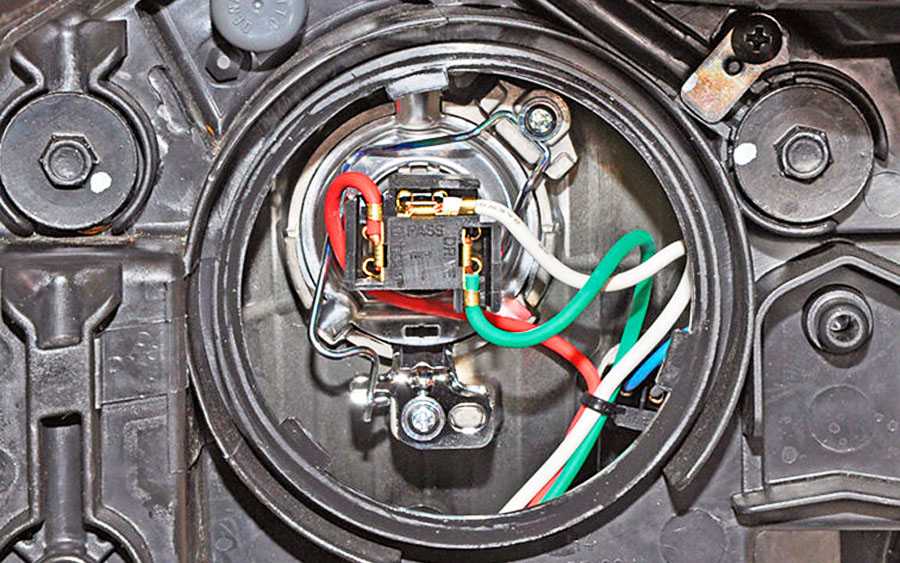

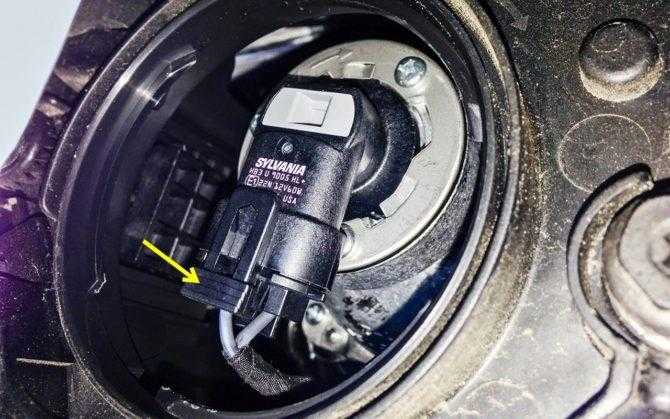

2. Отсоедините колодку жгута проводов от лампы ближнего/дальнего света.

3. Выведите пружинный фиксатор из паза на отражателе и откиньте фиксатор.

4. Извлеките лампу ближнего/дальнего света. 5. Установите лампу ближнего/дальнего света в порядке, обратном снятию.

Для замены лампы габаритного огня выполните следующее.

1. Поверните против часовой стрелки и снимите крышку лампы ближнего/дальнего света и лампы габаритного огня.

2. Извлеките плафон лампы габаритного огня из отражателя.

3. Извлеките лампу из плафона. 4. Установите лампу габаритного огня в порядке, обратном снятию.

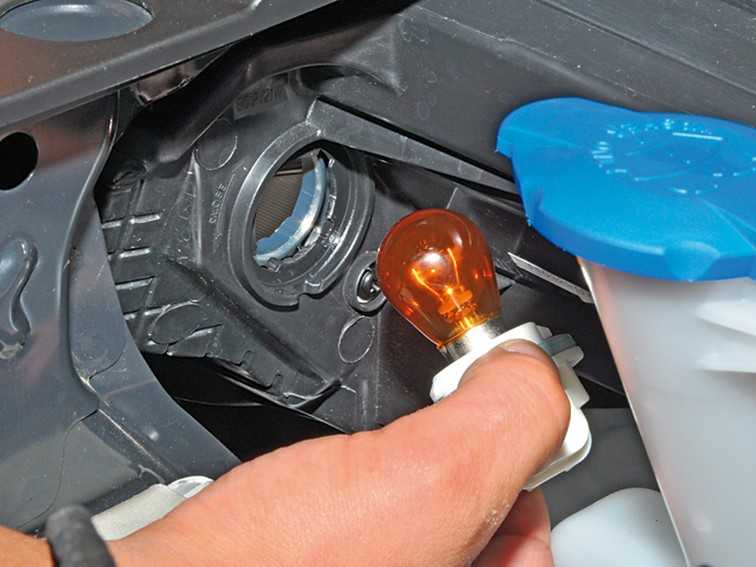

Дня замены лампы переднего указателя поворота выполните следующие операции.

1. Поверните патрон лампы указателя поворота против часовой стрелки и извлеките патрон с лампой из блок-фары.

2. Нажав на лампу, поверните ее против часовой стрелки и извлеките из патрона. 3. Установите лампу переднего указателя в порядке, обратном снятию.

Для замены лампы бокового фонаря указателя поворота выполните следующие операции. 1. Сдвиньте фонарь указателя поворота вперед по направлению движения автомобиля и извлеките его из проема в крыле.

2. Проверните патрон против часовой стрелки и извлеките его из фонаря указателя поворота.

3. Извлеките лампу из патрона. 4. Установите лампу бокового фонаря указателя поворота в порядке, обратном снятию.

Для замены лампы заднего противотуманного света (лампы света заднего хода в правом заднем фонаре) выполните следующие операции. 1. Отстегните фиксаторы и откройте крышку технологического отверстия в боковой облицовке багажника. 2. Поверните патрон лампы против часовой стрелки и извлеките его из корпуса фонаря. 3. Нажмите на лампу, поверните ее против часовой стрелки и извлеките лампу из патрона. 4. Установите лампу в порядке, обратном снятию.

Для замены лампы заднего указателя поворота выполните следующие операции. 1. Отстегните фиксаторы и откройте крышку технологического отверстия в боковой облицовке багажника. 2. Поверните патрон лампы заднего указателя поворота против часовой стрелки и извлеките патрон с лампой из корпуса фонаря 3. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона. 4. Установите лампу заднего указателя поворота в порядке, обратном снятию.

Для замены лампы стоп-сигнала/заднего габаритного огня выполните следующие операции. 1. Отстегните фиксаторы и откройте крышку технологического отверстия в боковой облицовке багажника. 2. Поверните патрон лампы против часовой стрелки и извлеките патрон с лампой из корпуса фонаря. 3. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона. 4. Установите лампу в порядке, обратном снятию.

Для замены ламп в фонарях освещения номерного знака выполните следующие операции. 1. Поверните патрон лампы освещения номерного знака против часовой стрелки и извлеките патрон с лампой из корпуса фонаря. 2. Извлеките лампу из патрона. 3. Установите лампу фонаря освещения номерного знака в порядке, обратном снятию. 4. Аналогично замените лампу в другом фонаре освещения номерного знака.

Замена блок-фары

Некоторые автовладельцы при нанесении защитной пленки или во время покраски тонировочным лаком предпочитают снимать передние или задние фары Соляриса. Это позволяет максимально удобно произвести подготовительные работы и добиться наилучшего результата.

Порядок демонтажа Перед тем, как снять фару на Солярисе, отсоедините электрический разъем, обеспечивающий электропитание ламп. Для этого нажмите на фиксатор и потяните разъем в направлении от фары.

Далее поверните колеса вправо влево в зависимости от того, какую фару демонтируете. Это позволит получить полный доступ к болту-саморезу, который соединяет передний бампер и крыло.

Противотуманные фары Хендай Солярис

Противотуманные фары hyundai solaris входят в комплект штатной оптики любой комплектации, в отличие от ДХО, которых в модельном ряду нет. Производитель устанавливает одноконтактные лампы Н27W/2 с Г-образным цоколем. В качестве аналога выступают GE-881 мощностью 21 Вт. У водителей возникают определенные трудности при выборе ПТФдля замены, причина – форма цоколя. В качестве альтернативы подходят следующие модели:

Нарва 48054. Обеспечивает желтый ровный свет повышенной мощности.
PHILIPS H27W/2. Модель, приближенная к ксенону, обеспечивает максимальную дальность луча.
KOITO WhiteBeam III. Модель имеет увеличенный на 40 % ресурс, обеспечивает луч максимальной яркости.

Как улушить ближний свет на Хендай Солярис

В России, Hyundai Solaris является достаточно популярным автомобилем с тех пор, как только он появился на рынке. Модель получила уже не одно обновление, однако ближний свет фар остается одной из основных проблем. На плохой свет ближнего/дальнего света жалуются многие владельцы Солярисов. Как это исправить читайте ниже.

Какими средствами можно улучшить свет на Солярисе

Способов увеличить яркость головной оптики Hyundai Solaris несколько. Среди них есть как законные, так и те за которые сотрудники ГИБДД могут выписать штраф или лишить прав.

Биксенон H4 для Хендай Солярис

Установка ксенона (биксенона). В зависимости от года выпуска вашего Соляриса и типа оптики (линзованная либо обычная), можно установить биксенон (ближний/дальний свет) цоколя H4, либо ксенон в линзованную оптику ксенон HB3. Свет будет более ярким, дорогу освещать будет намного лучше, однако за такую модернизацию сотрудники ГИБДД при желании могут лишить прав.

LED лампы H4 для Соляриса

Установка LED ламп в головную оптику. Последние несколько лет LED (светодиодные) лампы набирают популярность. Качество их улучшается, как и яркость — следовательно освещаемость дороги. Установив светодиодные лампы H4 либо HB3 в линзу, можно добиться значительного увеличения яркости по сравнению с обычными галогенными лампами. Однако и за LED лампы в головном свете могут выписать штраф, либо лишить прав.

Установка галогенных ламп с увеличенной яркостью. Это пожалуй самый легальный способ сделать свет ярче. Установив яркие галогенные лампы H4 +130 +150% яркости Philips или Osram, свет значительно улучшится. Однако у подобных ламп есть и минус — ресурс их работы — он меньше, чем у стандартных ламп.

Лампы с увеличенной яркостью в ближний свет Соляриса

PHILIPS H4-12-60/55 +130% X-TREME VISION 3700К набор 12342XV+S2 от 1000 руб Германия
OSRAM H4-12-60/55 +130% NIGHT BREAKER LASER набор от 1300 руб Германия
ДиаЛУЧ H4-12- 60/55 +90% Megalight Ultra PRIME набор 12604 PRMU от 600 руб Корея
BOSCH H4-12-60/55 +90% 1987301074 набор от 900 руб Германия
KOITO H4-12-60/55 Вт (135/125 Вт) Premium ярко белая 4500K от 1500 руб
OSRAM H4-12-60/55 +100% Night Breaker Silver от 700 руб комл.
Philips Racing Vision +150% H4 от 1100 руб компл.

Указанные выше лампы отличаются от обычных повышенной яркостью и при этом обладают той же мощностью, что и стандартная лампа — 55/60W.

После установки ярких ламп следует выполнить регулировку фар, так как пучок света будет дальше и ярче, следовательно может слепить встречных водителей. Лидерами по освещаемости дороги в списке выше являются лампы Osram и Philips.

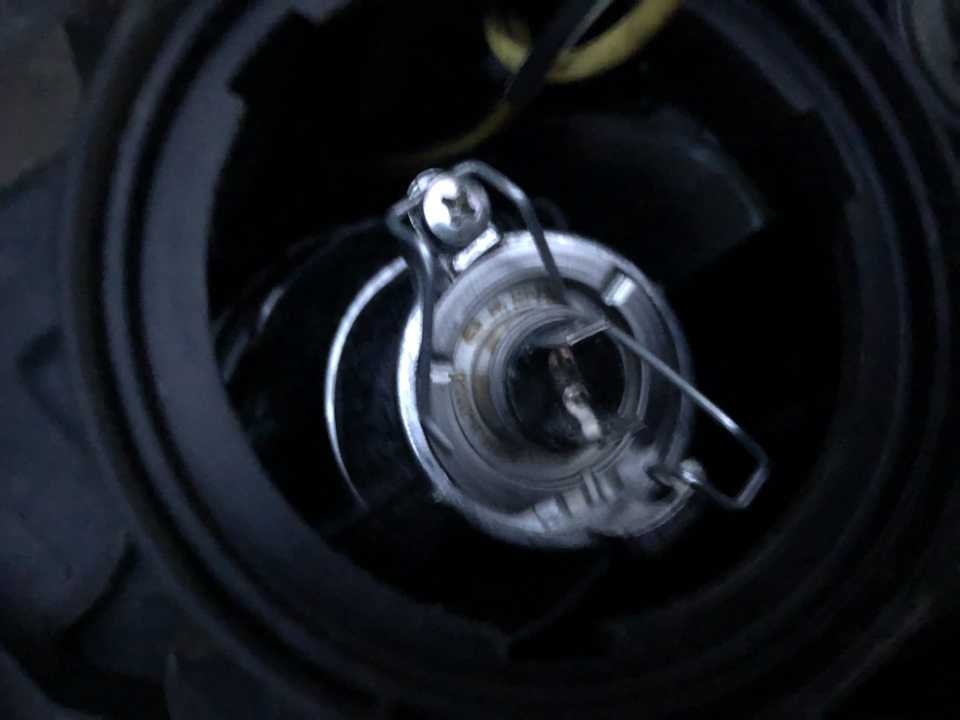

Нажимаем на конец пружинного фиксатора (для наглядности показано на снятой фаре).

Выводим его из зацепления с крючком отражателя и отводим вверх.

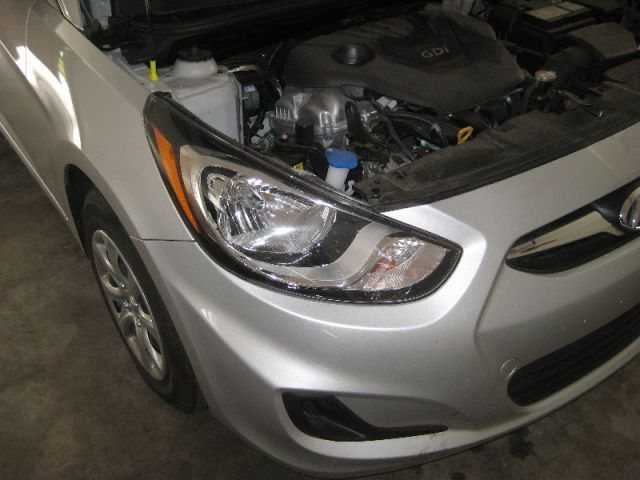

Фары в Hyundai Solaris

Передние фары в Hyundai Solaris выполнены в изящном стиле. Будет кстати сказать, что по-настоящему качественные осветительное оборудование автомобиля оказывают значительное влияние на процесс езды, а также являются залогом повышенной безопасности и сохранения здоровья и жизни водителя и пассажиров.

Передние фары в форме капель располагаются по углам Hyundai Solaris. Кроме агрессивной внешности, такое размещение даёт возможность эффективно регулировать геометрию светового потока. Кстати, управление направлением пучка осуществляется изнутри автомобиля с помощью приборной панели.

Это интересно: Как демонтировать обшивку двери Форд Фокус 2: особенности для передних и задних дверей, как снять своими руками в условиях гаража

В Хендай Солярис есть возможность не только стандартной регулировки, но и настройка фар в зависимости от условий езды и количества людей в салоне автомобиля. Известно, что наличие дополнительного багажа или груза делает клиренс между днищем машины и дорожным покрытием меньше. Этот фактор необходимо учитывать при настройке фар в Хендай Солярис. Кроме того, регулировка освещения в таких условиях поможет уменьшить вероятность ослепления водителей транспортных средств, двигающихся навстречу.

Крепление передней фары в Хендай Солярис и её разновидности

Передние осветительные приборы на Хендай Солярис фиксируются в четырёх местах и закрепляются с помощью трёх болтов и одной крепёжной клипсы. Нижняя часть фары оборудована специальными выступами, которые используются для надёжного закрепления ее к кузову машины.

Поворотные и осветительные лампы находятся в общем отделении под общей крышкой, а вот габаритная лампочка находится отдельно и фиксируется в специально предназначенном для этой цели отверстии. Размещение и форма фар в Хендай Солярис не зависит от кузова и модификации автомобиля и всегда идентично.

Такая особенность значительно упрощает выбор осветительного оборудования для замены на Хендай Солярис. И для хэтчбека, и для седана выпускаются одинаковые фары. Будет кстати сказать, что все комплектации этого автомобиля оснащены противотуманными осветительными приборами. Исключением являются лишь классический вариант Хендай Солярис и Optima.

Задние осветительные приборы автомобиля отличаются формой и включают в себя габаритные лампы, стоп-сигналы и поворотные лампочки. Кроме того, в зависимости от вида кузова они также могут быть разными. Все три осветительных прибора фиксируются с помощью специальных болтов и крепёжных клипс.

Замена ламп передних фар на Солярис

Замена передней фары на Солярис не доставит трудностей, для этого потребуется минимум подготовительной работы. Поменять фару своими руками может каждый, у кого есть инструменты и конечности, которые растут из правильных мест.

Видеоматериал

Снятие фары

Как же снять фару на Солярис? Сначала потребуется демонтировать пластиковую защиту радиатора, которая крепится десятком винтовых клипс. Откручиваются крестовой отверткой. Сняв защиту, можно получить доступ к трем болтам крепления фары, которые надо открутить. Затем можно снять фару, отсоединить коннектор питания и подсоединить новую фару. Или просто поменять лампочки в старой, если дело стало за этим.

Замена ламп в передней левой фаре Хендай Солярис (он же Акцент 4-го поколения) 2013-года.

Приступаем непосредственно к процессу замены:

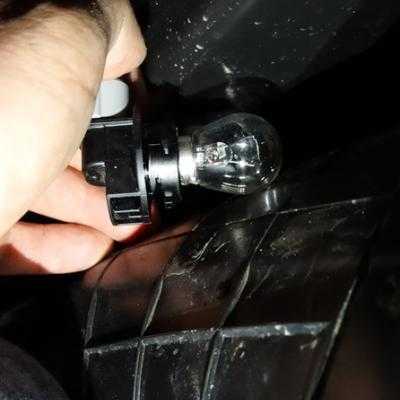

Лампа поворотника сзади.

Отсоединить разъем, сжав защелку.

Чтобы заменить указатель поворотов, необходимо вынуть колодку проводов.

Повернуть патрон лампы поворота на 1/4 против часовой.

Затем вывернуть цоколь и вынуть лампу в сборе.

Устанавливаем новую лампу в посадочное место.

Установить лампу в гнездо, повернув на 1/4 по часовой.

Чтобы заменить лампу габарита, необходимо вывернуть патрон.

Замена лампы ближнего света

Лампа ближнего/дальнего света закрыта пластиковой защитной крышкой. Снять крышку сзади лампы и отсоединить черный разъем питания. Затем убрать фиксирующую скобу, повернуть вправо и вытащить лампу из фары. Установка в обратном порядке.

Нельзя касаться стекла галогенной лампы руками! Оставленные на ней следы приведут к быстрому перегоранию. Запачканную лампу можно оттереть салфеткой, смоченной спиртом.

Замена лампы поворотника

Лампа поворота расположена ближе к внутреннему углу блока фары. Следует нажать на защелку серого разъема питания и снять разъем. Повернуть патрон лампы против часовой и извлечь лампу с фары. Чтобы вытащить лампу с патрона, ее также надо повернуть против часовой. Сборка в обратном порядке.

Замена габаритной лампы

Габаритная лампа расположена на внешней кромке блока фары. Следует повернуть маленький серый патрон лампы против часовой стрелки и вытащить лампу с фары. Отсоединить лампу от патрона можно просто потянув. Затем вставить в патрон новую лампу и установить ее в фару, повернув по часовой.

Выбор фары

Новые лампы со следующей маркировкой:

ближнего/дальнего света — галогеновая лампа H4, с мощностью 60/55 ватт;
поворотника — лампа PY21W, P21W, R5W мощность 21 ватт;
габарита — лампа W5W, мощность 5 ватт;
передняя противотуманная фара — лампа H27W/2, мощность 27 ватт;
боковые указатели поворотов — WY5W, мощность 5 Вт.

Демонтировать переднюю фару на Хендай Солярис достаточно просто. Для этого необходимо собрать инструментарий, а также не потребуется особых навыков и умений.

Что выбрать

Будет полезно: Установка генератора форд фокус 2 1 6

Заводские аналоги, применяемые для Хендай Солярис, имеют такие характеристики:

55/60 – показатель мощности для дальнего и ближнего света;
Н4 класс (тип) цоколя;
L/L (long-life) ресурс.

Допускается установка светодиодных элементов, которые могут заменить штатную галогеновую оптику.

Bosch Plus 90. Отличается увеличенным ресурсом при стандартной производительности.
Philips Long Life EcoVision. Имеет низкую стоимость.
Narva RangePower +110. Яркость увеличена на 10%.
Philips VisionPlus, X-treme Vision. Максимальная зона освещения, обеспечивают белый свет.

Philips Longlife EcoVision

минимальный срок службы – 100 тыс. км;
термоустойчивость (для нити накаливания 2650 ºC, стекла 800 ºC);
устойчивость к вибрациям;
водонепроницаемость 100%.
