Замена радиатора печки газель бизнес умз 4216

Особенности функционирования системы охлаждения Газель

Именно печка является одной из ключевых частей системы охлаждения не только газели, но и любого другого транспортного средства. Когда работает любой двигатель, это сопровождается выделением большого объёма тепла. Сгорает топливо и трутся друг от друга металлические поверхности. Если не отводить тепло, то произойдёт перегрев и очень быстрый выход из строя целых узлов мотора.

По этой причине в системе охлаждения предусмотрены сразу 2 контура, которые называют большим и малым кругом. Пока охлаждающая рабочая жидкость не нагрелась, она проходит по малому кругу, а в нагретом состоянии — по большому. В этом случае происходит включение термостата, который распределяет потоки. Именно так автомобильный мотор не перегревается, но и быстро набирает рабочую температуру. Полученное тепло используется для нагрева салона зимой, а летом просто выводится наружу в атмосферу.

Опытные водители хорошо знают, как устроена печка на Газели, а потому понимают и важность своевременного устранения неисправностей. Устройство её аналогично принципу всех других транспортных средств, работающих с жидкостным охлаждением

Для этого предусмотрен радиатор, а также большие и малые круги, по которым беспрерывно циркулирует антифриз. Разница состоит только в том, открыт либо закрыт в данную минуту термостат.

Ремонт

После проведённой диагностики и установления точной причины неисправности можно приступать к ремонту. Замена радиатора печки в Газели бизнес стала проще, чем в предыдущих версиях. Ее возможно осуществить своими силами за небольшое количество времени. Для замены нам потребуется:

  1. Слить ОЖ из системы охлаждения двигателя.
  2. Открутить и снять нижнюю панель на центральной консоли.
  3. Достать нижний бардачок с пассажирской стороны.
  4. Открутить хомуты на патрубках и снять их (в них будут остатки ОЖ, нужно принять меры, чтобы избежать протекания жидкости в салон автомобиля).
  5. Открутить пластиковую накладку, которая крепится тремя болтами на 8.
  6. Теперь можно достать сам радиатор со своего места (доставать нужно аккуратно, чтобы не повредить уплотнитель).
  7. Ставим уплотнитель на новый радиатор и собираем всё в обратной последовательности.
  8. После сборки заливаем ОЖ, заводим и внимательно осматриваем все стыки и соединения на предмет протечки ОЖ.
  9. Если протечек не обнаружено, ставим на место пластиковую нижнюю часть панели и бардачок.

Данная работа не занимает большого количества времени и не требует огромного опыта в ремонте автомобилей. Произвести ремонт можно как самому, так и с привлечением специалистов. Соблюдая вышеперечисленные рекомендации, можно качественно продиагностировать причину поломки, после чего замена радиатора отопителя не составит особого труда.

Зимой, печка автомобиля играет ключевую роль, она снабжает теплом салон автомобиля, тем самым обеспечивает комфортной температурой воздуха водителя и пассажиров. Печка в нашей стране играет неотъемлемую роль в автомобиле. В зимнее время от нее зависит не только приятная температура в салоне, но и безопасность, поскольку без нее у нас запотевают окна или покрываются инеем. Поломка печки зимой это, безусловно, неприятная проблема, которую надо решить в ближайшее время. Итак, рассмотрим конструкцию основного отопителя автомобиля газель.

Основной отопитель: 1 — скоба; 2, 4 — рычаги оси заслонок; 3 — кронштейн крепления оболочек тяг привода; 5 — фиксатор; 6, 7, 17 — оболочки тросовых тяг; 8, 9 — рейки привода заслонок; 10 — защитный кожух; 11 — корпус ОВУ; 12 — крышка вентилятора; 13 — уплотнение; 14 — разъем электропривода; 15 — винт; 16 — электровентилятор; 17 — две скобы крепления фланца электровентилятора; 18 — тяга; 19 — радиатор отопления; 20 — прокладка; 21 — крышка; 22 — кран; 23 — шланг

Чаще всего, мы на лето, закрываем кран (поз. 22) что б теплый воздух самотеком не попадал в салон. С наступлением холодов забываем его включить и наша печка не пускает тепло в салон. В таком случае просто его открываем и наслаждаемся теплом.

Одна из самых распространенных проблем, когда печка работает, но перестает подавать теплый воздух, это проблема с тросом, тяга ослабляется или вовсе пропадает. Нужно подтянуть трос (поз. 19) что б при полном открытии, трос полностью открывал заслонку и при полном закрытии, закрывал ее. Если такая операция не помогла, тогда, проверяем входной и выходной патрубки, если входной патрубок теплее выходного, тогда можно делать вывод, что у вас забился радиатор печи, его необходимо снять и прочистить

Метки: дополнительная печка, тепло

Комментарии 12

насос от газели ставь обязательно ото работать не будет.

Электро помпа обязательно, и на зиму морду утеплять и с низу защиту чтоб не дуло, у меня моя печка на холостых оборотах с эл. помпой греет так что падает стрелка температуры жидкости с 2-мя печками наверно вообще мотор на ходу прогреваться не будет

Наоборот на ходу под нагрузкой двиг будет греться нормально, а на холостых без нагрузки остывать, как дизель.

Себе подключал последовательно. только сперва обязательно ОЖ должная идти в основную печку, а потом в дополнительную. Ну и электропомпа.

зачем- же так- то уже. сделайте правильно штатный отопитель, и не колхозьте. Не смешите армию тазоводов и владельцев кредитопомоек.

Ни кто смешить и не собирается. Просто скоро прибавление в семействе и задние пасажиры маленькие. Не должны зависеть отпередних пассажиров. А по поводу штатной печки все исправили- а именно поставили трехрядный медный радиатор и разобрались с заслонками и герметизацией улиты и воздуховодов. Штатка теперь «жаром шпарит» морозы у нас просто лютые бывают до-50. Так что вот.

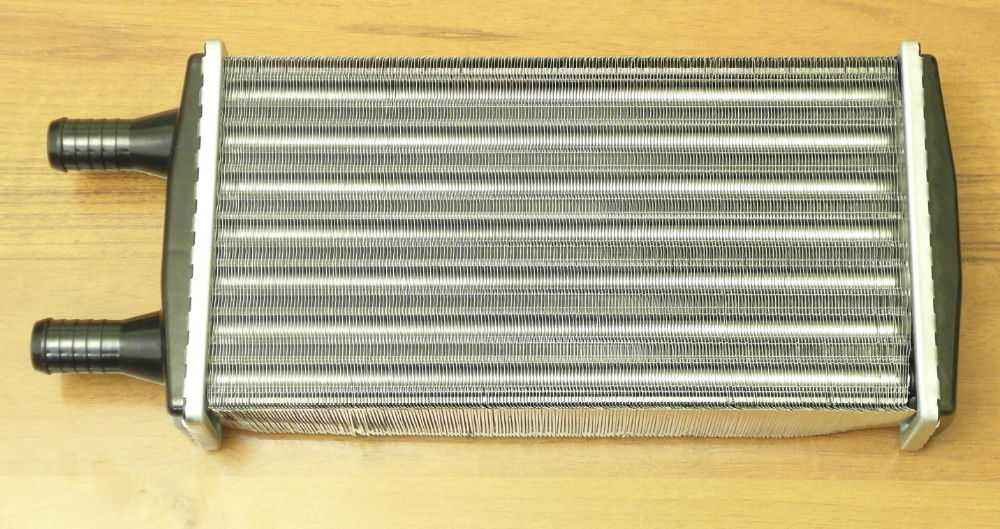

Алюминиевые радиаторы

Справиться с заменой радиатора печки на Газели может и сам автовладелец, не обращаясь для этого за помощью в автосервис.

Но прежде чем поменять устройство, важно грамотно подойти к покупке элемента на замену старому. Одним из вариантов выступает алюминиевый печной радиатор

Алюминиевые изделия выигрывают у своих медных конкурентов по показателям плотности. Плюс здесь используются радиаторные каналы с большей шириной, что увеличивает эффективность теплоотдачи.

Но нельзя забывать об очевидных недостатках. Устранить течь в алюминиевом радиаторе можно только снимая старый компонент, и устанавливая на его место новый. То есть алюминиевые изделия считаются неремонтопригодными. А заливка внутрь разных герметиков лишь ухудшает ситуации, сначала давая кратковременный положительный эффект, в дальнейшем забивая и засоряя всю систему охлаждения двигателя.

Ещё одним объективным недостатком алюминиевых конструкций можно считать быстрый нагрев с одновременно быстрым остыванием. Это точно говорит не в пользу материала. Хотя при необходимости быстро прогреть салон всё же небольшое преимущество на стороне алюминия. А поскольку долго дело алюминий держать не способен, такую характеристику стоит отнести именно к недостаткам.

Газель Бизнес Замена Радиатора Печки

Как поменять радиатор печки газель | Бизнес

Для качественного ремонта требуется правильный диагноз, а для его выполнения необходимо знать, как устроен механизм и принципы его работы. Для начала внимательно рассмотрим принцип работы системы отопления в автомобиле. Газель. Как и в большинстве автомобилей, нагрев происходит через нагретую жидкость. Нагревание является побочным эффектом двигателя. Нагрев происходит в результате сгорания топлива и от протирки поверхностей. Тепло отводится системой охлаждения в атмосферу. В холодное время года это тепло используется для обогрева салона. Для этого автомобиль оснащен системой отопления, которая является неотъемлемой частью системы охлаждения. И чем выше температура охлаждающая жидкость в системе охлаждения двигателя, горячее радиатор изоляции.

Затем вентилятор подает воздух, который, проходя через соты, нагревается и распространяется через салон автомобиля. Органы управления Газель установлены для контроля всех параметров нагревателя. Он расположен на центральной консоли автомобиля и имеет такие настройки, как температура, интенсивность и направление воздушного потока. Все элементы управления являются электронными, а все исполнительные механизмы. электрическими. Это очень удобно: для изменения настроек водителю не нужно отвлекаться от вождения. Также возможно регулировать температуру автоматически. Температура контролируется путем изменения количества горячей охлаждающая жидкость, проходит через обогреватель. Это регулирует электрический клапан. Затвор управляется редукторными двигателями.

Кредит 9,9% и рассрочка 0%

диагностика

После подробного ознакомления с устройством вы можете рассказать о неисправностях, точнее, причинах их возникновения. Качественная диагностика. это 50% успешного ремонта

Важно устранить причину неисправности, а не ее последствия. Если из печи дует холодный воздух, это может быть вызвано несколькими причинами:

Изменить радиатор печи

на старомгазели .

Gazell замена радиатор отопления (плита)

Игры приветствуют профессора, который нарисовал и придумал панель и прибор.

  1. Низкий уровень охлаждающей жидкости в системе охлаждения.
  2. Воздушный шлюз.
  3. Неисправный термостат системы. Он отвечает за прогрев двигателя до рабочей температуры и предотвращает перегрев двигателя. Вы можете проверить его работоспособность, попробовав форсунки до и после термостата, но двигатель не грелся. Они должны быть разной температуры (прогреть перед термостатом, а затем остудить).
  4. Электрический кран вышел из строя. Чтобы проверить эту неисправность, вы должны попробовать насадки до и после крана. При полностью открытом клапане (рукоятка находится в чрезвычайно горячем положении) температура должна быть одинаковой. Также будет полезно проверить утечку на входе в смеситель, жидкость должна свободно течь через отверстия. Если это не так, его необходимо почистить или заменить.
  5. Температура окружающей среды слишком низкая. При температуре ниже 20 ° C двигатель автомобиля не может прогреться до рабочей температуры. Вы можете закрыть часть радиатора охлаждения (максимум 50%) для лучшего прогрева двигателя.
  6. Радиатор отопителя засорен. Поток жидкости через мусор или накипь.

Ремонт

После диагностики и точной причины неисправности вы можете приступить к ремонту. замена радиатор печки В стало легче, чем в предыдущих версиях. Вы можете провести самостоятельно за небольшое количество времени. Чтобы заменить нас, нам нужно:

  1. Слить охлаждающую жидкость из системы охлаждение двигателя.
  2. Открутите и снимите нижнюю панель в центральной консоли.
  3. Снимите нижнюю перчатку с пассажирской стороны.
  4. Открутите хомуты на трубах и снимите их (они будут содержать остатки охлаждающей жидкости; необходимо принять меры для предотвращения попадания жидкости в кабину).
  5. Снимите пластиковую крышку, которая крепится тремя болтами до 8.
  6. Теперь вы можете вытащить радиатор из его места (нужно аккуратно достать его, чтобы не повредить уплотнение).
  7. Мы ставим печать на новый радиатор и собираем все в обратном порядке.
  8. После сборки залейте охлаждающую жидкость, запустите и осмотрите все соединения и соединения на предмет утечки охлаждающей жидкости.
  9. Если утечек не обнаружено, замените пластиковое дно панели и перчатку.

Эта работа не занимает много времени и не требует большого опыта в ремонте автомобилей. Вы можете сделать ремонт самостоятельно или с помощью специалистов. Следуя приведенным выше рекомендациям, вы сможете качественно диагностировать причину неисправности, после чего будет легко заменить радиатор отопителя.

Лучшие цены и условия покупки новых автомобилей

Как снять радиатор печки на газели бизнес

Так как эта Газель у меня на обслуживании, ранее я поменял на ней родную дополнительную электропомпу на электропомпу BOSH. Это мера по помощи в циркуляции ОЖ по патрубкам.

Причин нарушения циркуляции ОЖ по контурам отопления может быть несколько:

  • завоздушивание системы
  • засорение радиатора отопителя
  • засорение резиновых патрубков
  • исчерпала свой ресурс основная помпа

Завоздушивание в моём случае отпадает. Весь воздух был удалён из системы и не помогло. Точнее помогло, но не сильно.

Поэтому решено было идти от простого к более сложному — сначала проверить радиаторы и патрубки на засор и потом уже смотреть дальше.

Прежде всего, для удобства работы снимаем пассажирское переднее сидение.

Снимаем, кожух с задней печки. Саму печку откручиваем и снимаем боковую крышку для того, что бы вынуть дополнительный радиатор отопителя салона Газели.

Радиатор отнёс на проливку. В домашних условиях подсоединяем с помощью двух резиновых шлангов к горячей воде и даём напор. Рукой определяем равномерность зон нагрева радиатора. В моём случае, радиатор грелся нормально и равномерно, но установлен был низовым патрубком вверх. И соответственно имел постоянную воздушную пробку вверху. Кто-то из предыдущих установщиков накосячил…

Затем, снимаем радиатор отопителя водителя. Для этого откручиваем бардачёк и вынимаем его.

Теперь можно добраться до радиатора отопителя водителя

Прежде всего надо обратить внимание на возможные подтёки ОЖ в районе радиатора и патрубков. В моём случае, всё сухо

Правда полость в которой находится отопитель, засрана прилично…

Несём радиатор на проливку. При проливке оказалось, что этот радиатор был подзабит. Пришлось его чистить и проливать серьёзно. После всех процедур радиатор равномерно прогревался и его можно ставить обратно.

Затем, необходимо пролить и продуть все магистрали, по которым идёт ОЖ до и после отопителей. Если где есть засоры прочистить. Если где есть старые и потерявшие эластичность шланги — заменить.

После того, как всё это проделано, собираем всё обратно используя герметик. Некоторые родные хомуты я заменил на обычные.

Выехал на Газели на испытательный прогон. Циркуляция по патрубкам есть. Радиаторы прогреваются, но не достаточно. Заехал на горочку, передом машины вверх. Дал 4000 оборотов в течении 3 минут. Из печек «африка»!

Еду обратно по дороге, опять воздух средней теплоты… Ну, думаю, что-то здесь не так. Останавливаюсь. Даю опять 3000 оборотов. Из печек «африка»…

Вердикт понятен и неприятен — подошла основная помпа. Гонять ОЖ по двигателю, она ещё гоняет, а вот обеспечить нормальную циркуляцию в салон уже не хватает производительности…

Для качественного ремонта необходима правильная диагностика, а для её проведения нужно знать, как устроен механизм и принципы его работы. Для начала подробно рассмотрим принцип действия системы отопления в автомобиле Газель. Как и в большинстве авто, отопление происходит за счёт нагретой жидкости. Тепло – это побочный эффект от работы двигателя. Нагрев происходит из-за сгорания топлива и от трущихся поверхностей. Тепло отводится системой охлаждения в атмосферу. В холодное время года это тепло используется для обогрева салона. Для этого автомобиль оборудован системой отопления, которая является составной частью системы охлаждения. И чем выше температура охлаждающей жидкости в системе охлаждения двигателя, тем горячее радиатор отопителя.

Далее, вентилятор нагнетает воздух, который, проходя через соты, нагревается и распространяется по салону автомобиля. Для управления всеми параметрами отопителя Газель установлен электронный блок управления. Он расположен на центральной консоли автомобиля и имеет такие регулировки, как: температура, интенсивность и направления обдува. Всё управление электронное, а все приводы электрические. Это очень удобно: для изменения параметров водителю не нужно отвлекаться от управления автомобилем. Также возможна регулировка температуры в автоматическом режиме. Регулировка температуры осуществляется за счёт изменения количества горячей охлаждающей жидкости, проходящей через отопитель. Это регулирует кран с электроприводом. Регулировка заслонками осуществляется моторедукторами.

Идентификация неисправностей

На корпусе отопителя расположен электронный регулятор, за счет которого появляется возможность плавной регулировки оборотов вентилятора. Тут также присутствует проблема с доступом к нему, как и к прочим элементам агрегата. Единственное, к чему можно добраться, не разбирая значительную часть системы — это радиатор отопителя. Для этого достаточно демонтировать бардачок. Как же быть в случае, если в системе ГАЗель Бизнес не работает печка? Ведь из-за отсутствия полноценного доступа пропадает возможность диагностики оборудования. В таких случаях первым делом следует проверять предохранитель. Для проверки работоспособности моторедуктора, управляющего заслонками обдува стекол, нет необходимости снимать всю панель полностью — убирается ее нижняя часть со стороны водителя. Для его диагностики на разъемах с электродвигателем и фиксатором подключается вольтметр или контрольная лампа. Активируем заслонку соответствующей кнопкой в режиме включенного зажигания. В случае, если лампа горит, а моторедуктор не подает признаков жизни — значит, он подлежит замене. Как снять кран печки ГАЗель Бизнес (как и сам электрический отопитель) описать словами невозможно, но с помощью схемы можно ознакомиться с его устройством и разобраться что к чему.

Если нет возможности замены привода заслонки, то с водительской стороны можно убрать тягу с рычага заслонки, вручную повернув ее в открытое положение. Чтобы сделать подобное с пассажирской стороны, необходимо будет предварительно открутить крепящие моторедуктор винты и зафиксировать аналогичным образом, повернув корпус. С целью диагностики электродвигателя вентилятора и установления причин его поломки необходимо будет снять воздухозаборник, который расположен под капотом. Это необходимо будет сделать в случае, если вентилятор не работает. После демонтажа воздухозаборника, станут видны разъемы двух проводов. Присоединив к этим разъемам контрольную лампу, необходимо включить зажигание, и лампа должна ярко загореться. По мере регулировки оборотов в меньшую сторону яркость лампы должна уменьшаться. Именно это является показателем исправности регулятора оборотов. Если же лампа горит, а вентилятор не функционирует — проблема в его электродвигателе. Проблемы с электродвигателем могут быть обусловлены зависанием щеток. В такой ситуации можно предпринять попытку постучать по блоку отопителя. Вентилятор может ненадолго возобновить свою работу, и этого хватит по крайней мере для того чтоб добраться до сервиса, не замерзнув. Если в ходе проверки станет понятным, что вышел из строя регулятор оборотов, плюсовой провод можно перебросить на разъем с предохранителем рядом с аккумулятором. Это тоже будет вариантом временного решения проблемы, возникшей в дороге, когда на улице холодно. Также ниже приведена схема крана отопителя ГАЗель.

Важность и польза системы отопления салона ощущаются только в холодное время года. При наступлении лета потребность в пользовании системой отпадает

Но, как известно, нужно готовить сани летом. В летнее время года и световой день длиннее, и погода способствует быстрому и качественному ремонту. Для начала нужно понимать, как устроена и как функционирует система отопления в автомобиле. На автомобиле Газель Бизнес, как и на всех автомобилях с жидкостным охлаждением двигателя, устанавливается печка, в которую тепло поступает от нагретых частей двигателя посредством охлаждающей жидкости. Жидкость нагревает радиатор печки, вентилятор нагнетает воздух, который, проходя через соты, нагревается и распространяется по салону. Печки Газель Бизнес оборудованы электронным блоком управления, который может управлять отопителем как в автоматическом режиме, так и в ручном. Для этого у него есть датчик температуры салона, который позволяет поддерживать заданную температуру. Все регулировки электрические, а не на тросиках, как в предыдущих версиях. Заслонками управляют моторедукторы, а температурой – электрический кран (уменьшая или увеличивая количество охлаждающей жидкости, проходящей через радиатор). Всё управление вынесено на переднюю панель, что очень удобно и не отвлекает водителя от управления автомобилем. Но любое оборудование рано или поздно даёт сбой в работе.

замена моторчика печки на газель бизнес

Всех поздравляю с чудо машиной. Конструктора попросить это сделать самому. Расскажу все по порядку. Резистор регулятор скорости мотора электронный стоит в корпусе печки и охлаждается мотором печки. На него садиться пыль и влажность,в конце чего его плата замыкается и он выгорает полностью,и у меня ещ утащил с собой мотор печки. Единственный способ защиты от этой беды это установка фильтра.

Без фильтра через два три года все столкнуться с этой бедой. На Резисторе регуляторе у меня за пол года было очень много пыли,и он просто весь расплавился. Ремонтов по этим резисторам очень много,а вот замена моторов печки пока редкость.

Но это только пока,Единственное спасение это этого ФИЛЬТР САЛОНА,Я СЕБЕ СТАВЛЮ ЕГО СРОЧНО. Ладно все по порядку. Фотки с телефона не ругайтесь. Начинаем разбирать торпеду. Дальше, торпеду сняли. Вот резистор регулятор скорости мотора. К нему можно подлезть только,сняв торпеду полностью.

Он у меня выгорел полностью. При его замене мотор не заработал. Принесли новый мотор,подключили отдельно, работает. Стали добираться до мотора печки. Это отдельная песня.

Нужно снять,железное крепление печки и торпеды, потом при этом отсоединить абсолютно всю проводку из всего салона. (я страшно подумал,что это ни когда обратно не соберется. ) Достали печку из машины,вот так выглядит солон без печки.

Вот так выглядит печка на верстаке. Дальше саму печку нужно разполовинить,что бы достать от туда Итальянский мотор. Кстати вот он. Продолжение следует. Сообщение отредактировал шурик 60: 12 Февраль 2013 — 22:57.

Замена радиатора печки на новой панели Газель бизнес, Cummins

содержание видео

Рейтинг: 4.0; Голоса: 1 Замена радиатора печки на новой панели Газель бизнес, CumminsАлека Сакен: Всем привет У меня газель бизнес 2013 г. в. Проблема вот в чём, заводишь двигатель поработает минут 5 и глохнет. Пригнал к автоэлектрику, диогностику сделал, показала ошибку на датчик распредвала поменяли изменений нет. В чём может быть проблема? может кто сталкивался с такой проблемой? Дата: 2019-06-26

← ремонт хрипящего динамика своими руками без вскрытия

как вытянуть заднюю часть машины своими руками подручными средствами →

Похожие видео

СЕЗОН 2020 — 2020 Постройка пассажирских вагонов.

• Видео про поезда

День победы! Железная дорога 9 мая в ростове-на-дону

• Видео про поезда

9, 5 литра в старой машине: крутейший рестомод chevrolet nova ’70

• Авто.ру

Купила крузак в броне с торгов по банкротству. Что стало с легендой тойота лэнд крузер. Лиса рулит

• Лиса Рулит

Внимание — новый обман! Самоизоляция на 10 лет! Автомобильные замуты — схема #6

• Максим Шелков — автоподбор

Грузовые и пассажирские поезда на станции

• Видео про поезда

Комментарии и отзывы:

Bolindger тут был вопрос про то что плохо греет печка и ты задал вопрос, работает ли печка нормально при усиленных оборотах, вот у меня такая же проблема, но ты эту тему так и не раскрыл, какая причина если не греет печка, и греет при усиленных оборотах (2. 2, 5т)

Анастасия Никитина Классный ролик, благодарюВопрос, горит предохранитель печки, не сразу через какое-то время, родной 15 А, ставлю 25А, держится чуть дольше, собираюсь добраться до вентилятора, но неужели нужно снимать всю торпеду, посоветуй, спасибо

New MosKow Дружище, может ты подскажешь. В средний воздуховод, что ближе к водителю, провалилась ручка. Печка встала. Вентелятор печки не крутит. Заслонки не реагируют. Что может быть? Торпеда Газель_Бизнес.

роман барс кстати один в один подходит печка от нивы к газели так что не сложно и его поменять открываем верхний бардачок и легко меняем печку братва на колесах ГАЗЕЛИСТЫ маршрутники подсказали

Sergey Dudich денис, ты лучше сделай видео по замене моторчика печки на бизнесе, только не подрезай и не ускоряй, интересно сколько времени нужно для одного человека и какие есть ньюнсы

борис Матвеев денис а как разобрать нижнюю часть корпуса отопителя без снятия печки это возможно или нет? просто я думаю там что есть остаток охлаждающей жидкости. заранее СПС.

роман барс наконец то спасибо за отличный ролик а я голову ломал думая о том что снимать в тягость РАЗБИРАТЬ ВСЮ ПАНЕЛЬ НЕ ХОТЕЛОСЬ А ТУТ РАЗ, ДВА И ДЕЛО В ШЛЯПЕ браво

Алмаз Гаймалетдинов Денис у меня такая проблема идет еле теплый воздух шланги идущие на радиатор теплые в чем может быть проблема заранее спасибо газель камиск

Марат Махмадиев здравствуйте иза чго непослушание стола регулятор печка как замок перевернуть и всё будет печка роботат на полном ходу что сним случилось?

На газели печка перестала дуть горячим воздухом, загорается код ошибки E3,Е6,E7

Приехал к нам с далёкого северного Урала, города Новый Уренгой хозяин длинномерной газели бизнес с жалобой на неисправную печку, говорит совсем печка не греет, а купил он эту рабочую лошадку с рук на днях и не проверил работоспособность печки, вот и нужно разобраться в неисправности. На диасплее загораются ошибки E3 и Е7 (E3 и E7).

И так, проверку начинаем с визуального осмотра блока управления отопителем (БУО) 2705-8121020. На дисплее загорается неисправность E3. Забегая вперёд, скажем, что данная неисправность связана с мотор редуктором заслонки отопителя (90.3780) или МР-2-01, который находится рядом с правой ногой водителя под панелью. Заглянув под панель, решив проверить оба ли разъёма защёлкнуты, мы этот мотор редуктор не обнаружили, а лишь болтались разъёмы. Видимо предыдущий хозяин снял мотор редуктор, а вот новый не поставил. Устанавливаем новый мотор редуктор.

Видео. Проверка мотор редуктора заслонки отопителя (90.3780) или МР-2-01.

С данным мотор редуктором (90.3780) связаны 2 ошибки: Е3 — неисправность датчика положения заслонки (реостат), который определяет текущее положение заслонки. Е6 — неисправность самого моторчика мотор редуктора, который управляет заслонкой.

Проверяем работоспособность отопителя, включаем зажигание. Ошибка Е3 пропала, но загорелась ошибка Е7. Печка так и дует холодным воздухом, хотя мотор-редуктор 90.3780 работает исправно. Далее проверяем кран отопителя, ведь он отвечает за подачу горячей охлаждающей жидкости в радиатор отопителя, а так же из-за него загорается ошибка E7. Устанавливаем регулятор температуры на блоке управления в максимально горячее положение рукой проверяем шланги, идущие в радиатор отопителя.

У нас оба патрубка, идущие на радиатор печки оказались холодные, хотя помпа работает и подводящий шланг к крану горячий, значит почему-то кран не открывается. Самый простой способ проверить работу крана, это на заглушенном автомобиле покрутить регулятор температуры в максимум и минимум. Кран печки должен издавать характерные щелчки, свидетельствующие о его работе. Но мы никаких звуков не услышали, значит проводим более детальную проверку. Начинаем с проверки разъёма крана печки.

Для начала проверим питание +12 вольт (оранжевый провод крана, белый провод разъёма проводки), массу (чёрный провод крана и чёрный провод проводки разъёма) и управляющие сигналы, поступающие на кран отопителя: коричневый крана (коричневый разъёма проводки) — тепло, белый крана (зелёный проводки разъёма) — холод.

Для наглядности и проверки работоспособности блока управления соберём простой пробник на светодиодах. Он нам наглядно покажет подаются ли сигналы управления холод / тепло с блока управления.

Если один из управляющих сигналов отсутствует, то следует прозвонить проводку от крана отопителя до блокауправления — это зелёный и коричневый провода. В нашем случае отсутствовал управляющий сигнал на коричневом проводе, который как раз отвечает за подачу тепла.

При включении зажигания и подключеном кране отопителя, на зелёном и коричневом проводе должно висеть напряжение около +10. +12 вольт, приходящие с крана отопителя. В момент регулировки тепло / холод на одном из этих проводов должен появлятся управляющий минус. Если управляющий сигнал отсутствует, значит сгорел управляющий транзистор в самом блоке управления. Для проверки управляющих транзисторов нужно разобрать блок климатической системы и проверить управляющие ключи.

Синий транзистор отвечает за переключение в холодное положение, красный транзистор отвечает за управления горячим положением

В данной схемотехнике для управления краном применяются n-p-n SMD транзисторы в корпусе sot23. Для замены не рабочего ключа можно использовать любой N-P-N транзистор , расчитанный на ток коллектора не менее 100mA и напряжение не менее 20 вольт, например распространённый транзистор BC547. Или С945, который как раз у нас нашёлся. Приведём краткую схему силового транзистора.

В нашем случае был неисправен красный управляющий ключ, который как раз отвечает за подачу тепла.

Можно за место SMD транзистора установить и в другом корпусе, например в TO92 , но придётся подпаивать и выгибать ножки.

После замены неисправного транзистора, кран отопителя начал работать как нужно, ошибка Е7 исчезла, и салон нашей газельки начал теплеть

Меняем сломавшийся радиатор отопителя на Газели

Меняем сломавшийся радиатор отопителя на Газели.

Трудно представить более неприятную полому Газели, чем зимняя неисправность печки. Положительно, никто не согласится зимой целый день работать на машине с неотапливаемым салоном. Многие поломки трансмиссии или ходовой части требуют достаточно серьёзной подготовки водителей для самостоятельной диагностики, а вот с “печкой” все иначе — поломку отопителя диагностирует и ребёнок.

Признаки чересчур характерные:

  • отсутствие горячего воздуха в потоке из дефлектора;
  • отсутствие самого потока.

После того, как проблема выявлена необходимо локализовать её: какое именно место в отопительной системе оказалось слабым звеном? Можно ли справиться с этим самому, а потом ещё и заменить или отремонтировать отопитель? Газель не зря всегда славилась своей невероятной ремонтопригодностью. Так что после прочтения статьи даже неопытный водитель должен справиться с этим несложным ремонтом.

Откидываем крышку моторного отсеку и для начала осматриваем входной и выходной патрубки. Как правило, именно они и оказываются виновниками отказа. Если один из патрубков слетел, то воздух вместо того, чтобы греть салон, нагнетается в подкапотное пространство только мешая охлаждению двигателя.

Сорванный со своего места патрубок необходимо просто вернуть на место. А если потерялся крепёжный хомут, то необязательно даже покупать специальные автомобильные запчасти, достаточно заглянуть в любой строительный супермаркет или магазин метизов.

Стандартные стальные хомуты вполне подойдут для наших целей.

Предположим, проблема не в патрубках. Тогда для начала потрогайте их рукой (не волнуйтесь, обжечься не получится, температура их не такая большая). По ощущениям входной должен нагреваться при работе чуть-чуть сильнее выходного, что обуславливается неизбежными тепловыми потерями на нагрев магистрали.

Следующая точка диагностики — это собственно радиатор печки. Возможно он нуждается в продувке или замене. Чтобы извлечь его, нужно всего-навсего отвернуть два болта. Делается это на заглушенном двигателе. Буквально через пару минут после остановки мотора радиатор холодный, то проблема именно в нём.

Ремонт

После того как всё проверено и с полной уверенностью можно сказать, что неисправным элементом является мотор печки, то только после этого следует приступать к демонтажу панели приборов, поскольку для того чтобы извлечь отопитель, нужно демонтировать всю торпеду в сборе. Для этой операции нам потребуется набор головок и отвёрток. Чтобы добраться к отпителю, нужно демонтировать всю панель приборов.

  1. В первую очередь, обезопасим рабочее место, отключив плюсовой провод от аккумулятора.
  2. Демонтировать боковые пластиковые накладки.
  3. Достать динамики в торпеде.
  4. Отсоединить панель с приборами.
  5. Снять крышки боковин слева и справа.
  6. Открутить блок управления отопителем с дефлекторами.
  7. Демонтировать дефлектор, который находится под лобовым стеклом.
  8. Открутить и достать бардачок, которой находится внизу, с пассажирской стороны.
  9. Далее, открутить болты, которыми крепится отопитель к автомобилю со стороны мотора.
  10. Слить ОЖ из двигателя в чистую тару.
  11. Демонтировать патрубки, через которые ОЖ из двигателя попадает в радиатор отопителя (в них будут остатки охлаждающей жидкости, нужно принять меры во избежание протекания ОЖ в салон).
  12. Затем поставить метки на клеммах электропроводки (чтобы при сборке не перепутать), которые подходят к приборам, и отсоединить их.
  13. Далее, открутить крепления, которые крепят рулевую колонку к торпеде, после чего она свободно ляжет на водительское сиденье.
  14. Затем достать торпеду (для этой процедуры понадобится помощник), убирая её со своего места, внимательно следите, чтобы не осталось не отсоединённых клемм, если такие имеются, их нужно отсоединить.
  15. И кладём панель на что-нибудь мягкое, чтобы не поцарапать.
  16. Далее, демонтируем железный каркас, который находится за снятой торпедой, и также совместно с помощником извлекаем его.
  17. Затем отсоединим воздуховоды, которые идут от печки (их лучше пометить или сфотографировать, чтобы при сборке не перепутать).
  18. Теперь можно приступить к «располовиниванию» (откручиваем винтики и снимаем скобы).
  19. Достаём электродвигатель с крыльчаткой. Теперь нужно проверить его и понять, ремонтопригоден элемент или нет. В данном случае замена мотора будет целесообразнее, поскольку нельзя с уверенность сказать, на сколько хватит отремонтированного двигателя. А в случае выхода его из строя необходимо будет проделать всю вышеперечисленную работу заново.
  20. После ремонта или замены моторчика собираем всё в обратном порядке. И перед окончательной сборкой проверяем его работу во всех режимах, и если всё работает, завершаем работу.

Вот такие рекомендации можно дать, если не работает моторчик печки Газель Бизнес. Конечно, неприятно, что из-за такой мелочи, как электродвигатель, приходится разбирать всю торпеду, но без тепла в салоне ездить некомфортно и небезопасно. Можно, конечно, обратиться в сервис, где заменят и починят. Но если есть время и опыт, то можно провести весь ремонт и своими руками.
