Как подключить датчик температуры двигателя ваз 2106

Особенности замены датчика температуры ВАЗ 2107

Замена датчика должна производиться только на холодном двигателе. Перед снятием датчика необходимо слить охлаждающую жидкость, что небезопасно делать на горячем двигателе. При нагреве давление в системе охлаждения возрастает и при попытке слить антифриз он может вырваться выплеснуться под сильным напором. Это может стать причиной ожогов. Если двигатель горячий, лучше открыть капот и дождаться охлаждения охлаждающей жидкости до приемлемой температуры.

Менять датчик температуры ВАЗ 2107 можно только на аналогичный. Поэтому перед покупкой следует проверить маркировку, нанесенную на корпусе. Обычно на ВАЗ 2107 применяются датчики Т 106. Если использовать другой тип датчика, он может дать электронному блоку управления неверные данные о температуре, соответственно форсунки будут подавать в мотор неоптимальную смесь.

Чтобы избежать короткого замыкания, перед началом работ по замене датчика необходимо снять провод «массы» с аккумулятора.

Снятие датчика температуры ВАЗ 2107

Снять защитный чехол датчика и аккуратно отсоединить разъем провода.

Торцовым ключом, головкой или обычным гаечным ключом выкрутить датчик, удерживая его за резьбовую гайку, составляющую часть его корпуса

Примечание: если охлаждающая жидкость не слита, необходимо производить замену максимально быстро. С помощью ключа необходимо лишь «сорвать» датчик с места. Потом лучше отложить инструмент и выкручивать деталь руками. Сразу после демонтажа старого датчика необходимо заткнуть отверстие пальцем или быстро вкрутить туда новый. Еще более безопасно перед демонтажем датчика слить часть антифриза.

Установка датчика температуры

Новый датчик необходимо затянуть с моментом 10-15Нм. После этого необходимо проверить клемму провода, при необходимости зачистить ее от окислов, и надеть на вывод датчика.

Во время работ по замене, независимо от того, сливалась ли предварительно охлаждающая жидкость, необходимо проверить ее уровень в расширительном бачке и долить при необходимости.

Центральная часть схемы электрооборудования ВАЗ-2106

Центральный кусок схемы в основном состоит из включателей/выключателей освещения и переключателей подачи тока в систему.

Главные элементы проводки указаны следующими цифрами:

  • Комплект с основным блоком предохранителей (30);
  • Выключатели освещения в фарах заднего хода машины (31), работы контрольных ламп при выставлении ручного тормоза (32);
  • Разновидности штепсельных розеток у переносных ламп (33);
  • Оборудование для работы указателя поворотника и аварийного сигнала (34);
  • Конструкция электродвигателя печки (35) и клеммы для выключения работы стоп-сигнала (36);
  • Реле подачи тока для прогрева заднего стекла (37);
  • Комплект резисторов электродвигателя печки ВАЗ 2106 (38);
  • Проводка к лампе света в вещевом ящике (39);
  • Список выключателей наружного света (40), прогрева задней поверхности стекла (41), а также системы зажигания (42);
  • Комплект переключателей с ближнего на дальний свет (43), стеклоочистителя (46) и стрелки-указателя поворота машины (44);
  • Специальные типы выключателей сигнала машины (45), универсального смывателя для лобового стекла (47) и регуляторы света на приборной доске и сигнала при аварийной ситуации.

Датчик вентилятора охлаждения

Датчик (контролер) включения вентилятора

Если стрелка индикатора, показывающего нагрев охлаждающей жидкости, расположенного на приборной панели находится в красном секторе шкалы, а электровентилятор, для дополнительного обдува двигателя не включается, то вам нужно проверить исправность датчика вентилятора. Итак:

  • Чтобы его проверить, включаем зажигание автомобиля и замыкаем концы проводов, подходящих к контролеру включения вентилятора.
  • Если при этом электровентилятор принудительного охлаждения не включился, это значит, что неисправен сам двигатель вентилятора.
  • Если вентилятор включается – это доказывает неисправность контролера включения вентилятора.

Ждем, пока двигатель охладится, и только потом можно ехать за новым индикатором, либо вентилятором.

Снятие контролера вентилятора

  • Загоняем автомобиль на эстакаду или смотровую яму
  • Снимаем клеммы с аккумулятора
  • Сливаем охлаждающую жидкость из радиатора
  • Отсоединяем наконечники проводов от контролера вентилятора.

Снимаем наконечники проводов с контролера вентилятора

Используя ключ на 30, выкручиваем контролер включения вентилятора. Достаем контролер вентилятора.

Внимание: на контролере включения вентилятора находится медное уплотняющее кольцо, будьте внимательны, чтобы не потерять его

Достаем контролер включения вентилятора вместе с уплотняющим медным колечком

Итак:

  • Чтобы проверить исправность нового контролера включения вентилятора, подключаем щупы тестера к его контактам, опускаем резьбовую часть контролера в емкость наполненную водой
  • Нагреваем воду и, при помощи термометра, проверяем температуру размыкания и замыкания контактов контролера включения вентилятора
  • Температура рабочего контролера соответствует температуре 87 и 92° Цельсия

Устанавливаем датчик включения вентилятора:

  • Устанавливаем контролер включения вентилятора в последовательности обратной снятию
  • Наливаем через радиатор слитую нами охлаждающую жидкость

Вот и все, как видите, процедура очень проста, вам даже не понадобится обучающее видео.

ПРОВЕРКА ТЕМПЕРАТУРНОГО ДАТЧИКА ВАЗ 2107

Для проведения проверки нам потребуются следующие инструменты:

  • бытовой мультиметр;
  • ёмкость с водой;
  • бытовой кипятильник;
  • термометр;
  • снятый с машины температурный датчик.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  1. Датчик опускается в подготовленную ёмкость так, чтобы его резьбовая часть полностью оказалась под водой.
  2. В эту же ёмкость опускается термометр и кипятильник (при этом нужно следить за тем, чтобы эти инструменты не соприкасались друг с другом).
  3. Контакты мультиметра подключаются к контактам датчика, сам мультиметр настраивается на измерение сопротивления.
  4. Кипятильник включается в розетку, начинается нагрев воды.
  5. Когда вода нагреется до температуры в 95 градусов, сопротивление датчика, показываемое мультиметром, должно исчезнуть. Если это произошло, датчик исправен. Если при вышеуказанной температуре сопротивление на мультиметре не исчезает — датчик неисправен, и нуждается в замене.

Как проверить на работоспособность датчики контрольных приборов на ВАЗ 2101-ВАЗ 2107?

Проверка датчика указателя уровня топлива (ДУТ):

Этот датчик установлен в самом бензобаке он имеет переменный резистор, а резистор в свою очередь управляет рычаг с поплавком. На коротком конце рычага с поплавком расположен контакт, который и включает лампу резерва топлива если в баке при этом осталось бензина около «4-6.5 литров».

Далее для проверки датчика, подсоедините к нему выводы от мульти-метра и вследствие чего мульти-метр должен показать результат, который:

  • При полностью опустошенном баке составит: «315-345 Ом».
  • При заполненным наполовину составит: «-108, -128 Ом».
  • И при полностью наполненном составит: «-7 или =7 Ом».

Проверка датчика указателя температуры охлаждающей жидкости (ДТОЖ):

Этот датчик находится внутри головки блока цилиндров а если быть более точным то он в неё ввёрнут, как показано на рисунке выше. Работа датчика заключается в следующем, в этом датчике установлен терморезистор который изменяет своё электрическое сопротивление в зависимости от температуры «ОЖ», и после чего данные от датчика подаются на указатель температуры.

Чтобы проверить датчик, подключите к нему мульти-метр и воспользуйтесь данными которые указывают на правильную работу датчика:

Примечание!
Чтобы вы приблизительно знали о том как проверить этот датчик на работоспособность, просмотрите видео-ролик который расположен чуть ниже:

Проверка датчика указателя давления масла:

Этот датчик преобразует давление которое находится в системе смазки в сопротивление электрической цепи и тем самым передаёт показания на указательный прибор который расположен на панели.

Датчик давления установлен на самом блоке цилиндров, поэтому если вы захотите его проверить то в таком случае вам придётся его снять и проверить на сопротивление основываясь на показаниях которые даны ниже:

Проверка датчика контрольной лампы которая следит за давлением масла:

Установлен этот датчик с левой стороны на блоке цилиндров. Для проверки датчика разомкните и после чего сомкните контакты при давлении «0,2-0,6 кгс/см.кв.». Если контакты размыкаются и смыкаются при таком давлении, тогда с датчиком всё в порядке.

Проверка реле-прерыватель контрольной лампы ручника:
Этот реле предназначен для прерывистого горения лампы ручного тормоза. Располагается он в подвешенном состоянии за провода за панелью приборов. Проверить реле очень просто, количество его включений в минуту и выключений при напряжении на реле от «10,8» до «15 В» и при температуре «-40 до +40 °C» должно быть около «60-120 раз».

Для проверки реле-прерывателя с помощью мульти-метра, в рабочем состоянии сопротивление его обмотки составит «26 Ом».

Примечание!
Этот реле ставился не на все автомобили, к примеру на «ВАЗ 2106» этот реле стали применять лишь в «1994 г», до этого реле-прерыватель не применялся. Поэтому при поднятии ручника контрольная лампа ручника горит постоянным светом!

Описание датчика включения вентилятора

Где находится датчик температуры в ВАЗ 2107 инжектор или карбюратор, в чем заключается его предназначение? Для начала рекомендуем ознакомиться с назначением и возможными неисправностями.

Место расположения и назначение

Этот контроллер является неотъемлемым элементом охладительной системы силового агрегата и фактически выполняет аналогичную термостату функцию. Когда температура мотора увеличивается до определенного значения, контроллер активирует вентилирующее устройство, что способствует охлаждению радиатора ДВС. Вентилирующее устройство используется для отгона тепла от радиатора благодаря нагнетанию воздушного потока на него. Основное предназначение датчика вентилятора является предотвращение перегрева силового агрегата.

Что касается места установки, то искать это устройство следует в моторном отсеке ВАЗ 2107. Открыв капот, вы сразу же можете увидеть радиаторный узел, в нем и установлен датчик. В зависимости от формы радиаторного устройства контроллер может располагаться снизу слева или справа.

Принцип действия

Принцип работы состоит в следующем:

  1. На нижней части контроллера располагается специальная пластина, которая видоизменяется, то есть изгибается в случае увеличения температуры силового агрегата.
  2. Во время изгибания пластина оказывает определенное давление на поршень. Последний начинает двигаться вперед, во время перемещения он замыкает контакты на устройстве. Речь идет как о подвижных, так и о неподвижных контактах.
  3. В случае, если охлаждающая жидкость остается холодной и не нагревается, то пластина, соответственно, не будет изгибаться.

Принудительное включение вентилятора

В соответствии с техническими характеристиками системы охлаждения «Семерки», вентилятор не должен работать постоянно. Но в некоторых случаях все равно реализуется принцип его принудительного включения. Это происходит в результате поломки контроллера — датчик температуры, расположенный в подкапотном отсеке, вывел на приборку данные о перегретом силовом агрегате, при этом вентилятор не включается. Это может свидетельствовать о поломке датчика вентилятора либо о его плохом контакте с бортовой сетью автомобиля.

Решить проблему можно двумя способами:

  1. При движении по ровной дороге можно попробовать ехать без остановок, это позволит обдуть потоком встречного воздуха радиатор двигателя. При этом обязательно нужно следить за температурой мотора, то есть стрелкой указателя на панели приборов. При необходимости остановиться на светофоре включайте отопитель на полную мощность.
  2. Но лучше будет принудительно активировать вентилятор. Для этого из датчика необходимо вытащить два контакта, после чего замкнуть их друг с другом, но перед выполнением этих действий следует отключить аккумуляторную батарею. После замыкания подключите аккумулятор — это приведет к тому, что устройство будет работать без перерыва. После остановки автомобиля вентилятор продолжит работать и будет делать это, пока АКБ не разрядится.

Диагностика регулятора

Чтобы выполнить проверку, вам понадобится обычная вода, емкость, термометр, которые сможет работать при высоких температурах, а также обычная бытовая печь.

Диагностика выполняется с помощью мультиметра и осуществляется она следующим образом:

  1. Для начала воду нужно налить в тару.
  2. Опустите в жидкость часть датчика, противоположную той, на которой находятся контакты.
  3. Затем щупы тестера нужно подсоединить к контактам контроллера. Сам мультиметр нужно настроить в режим замера сопротивления или прозвона.
  4. Поставьте емкость на плиту и включите газ, постепенно нагревая жидкость в нем. Также в емкости должен находиться и термометр.
  5. Когда температура жидкости увеличится примерно до 92 градусов, контакты на контроллере, если она рабочий, должны замкнуться. В этот момент тестер может издать характерный звук. Если этого не произошло, то устройство подлежит замене. Показания тестера необходимо сравнить с нормированными, которые указаны в сервисной книжке (видео о диагностике снял Яковлев Дмитрий)

Расположение датчиков температуры на ВАЗ 2107

Датчик температуры ОЖ находится непосредственно на головке блока двигателя. Он располагается за четвертым цилиндром. Для того чтобы обнаружить, где находится он, необходимо посмотреть на силовой агрегат с левой стороны.

Обнаружить датчик температуры ОЖ можно проконтролировав идущий к нему провод. Шлейф исходит из панели приборов и подключается непосредственно к измерителю.

Датчик температуры ОЖ, включающий вентилятор находится врезанным непосредственно в магистраль системы охлаждения. Он размещается таким образом, чтобы обеспечить наилучшую чувствительность к изменению теплового состояния двигателя.

Датчик температуры топлива находится внутри бензобака. Он закреплен непосредственно на измерителе уровня горючего. Для предупреждения водителя о неисправности сенсора на панели приборов имеется специальная сигнальная лампа.

Родного датчика температуры салона ВАЗ 2107 нет. Для установки автовладельцы обычно покупают измеритель от ВАЗ 2110. Его монтаж производится около плафона освещения салона.

Датчик температуры наружного воздуха также отсутствует штатно на ВАЗ 2107. Поэтому владельцы ставят цифровые термометры. Сенсор обычно выводится под передний бампер. Дисплей может быть встроен в панель приборов или находиться на отдельном месте, закрепленный, например, на лобовом стекле или торпеде.

Методы проверки температурных датчиков

Если водитель хочет наверняка убедиться в том, что причиной проблем с машиной является именно датчик антифриза, то придётся провести несложную процедуру проверки. Но прежде чем приступать к ней, надо убедиться в целостности автомобильной проводки. Как уже говорилось выше, чтобы датчик нормально работал, на него нужно непрерывно подавать напряжение в 5 вольт. Чтобы удостовериться в том, что подаваемое напряжение не отклоняется от этого значения, следует завести машину, а затем снять с датчика провода и подключить их к мультиметру. Если прибор чётко показывает 5 вольт, то с проводкой проблем нет и можно приступать к обследованию самого датчика. Методов проверки существует два. Перечислим их.

Проверка в горячей воде

Последовательность действий в этом варианте несложная.

  1. Датчик помещается в кастрюлю с холодной водой. Туда же опускается электронный термометр (он намного удобнее обычного, потому что измеряемые температуры будут довольно высокими).Термометр и датчик помещаются в ёмкость с водой
  2. К датчику подключается мультиметр (его следует переключить так, чтобы он измерял сопротивление).
  3. Кастрюля с датчиком и термометром устанавливается на газовую плиту.
  4. По мере нагрева воды записываются показания термометра и соответствующие им значения сопротивления, выдаваемые мультиметром. Показания фиксируются через каждые пять градусов.
  5. Полученные значения следует сравнить с цифрами, приведёнными в таблице ниже.
  6. Если показания, полученные при проверке, отклоняются от табличных более чем на 10%, значит, датчик неисправен и нуждается в замене.
Температура, °C Сопротивление, Ом
+5 7280
+10 5670
+15 4450
+20 3520
+25 2796
+30 2238
+40 1459
+45 1188
+50 973
+60 667
+70 467
+80 332
+90 241
+100 177

Этот способ проверки датчика проще предыдущего, однако менее точен. Основан он на том, что температура кипящей воды достигает ста градусов и выше не поднимается. Следовательно, эту температуру можно использовать в качестве контрольной точки и узнать, чему будет равно сопротивление датчика при ста градусах. Датчик подключается к мультиметру, переключённому в режим измерения сопротивления, а потом погружается в кипящую воду. Однако не следует ожидать, что мультиметр покажет сопротивление в 177 Ом, которое соответствует температуре в сто градусов. Дело в том, что температура воды в процессе кипения постоянно снижается и составляет в среднем 94–96 °С. Следовательно, сопротивление на мультиметре будет варьироваться в пределах от 195 до 210 Ом. А если цифры, выдаваемые мультиметром, отличаются от вышеуказанных более чем на 10% — датчик неисправен и его пора менять.

Где находится

За все время производства автомобиля рассматриваемой модели было выпущено достаточно много различных модификаций. Но стоит отметить: на большинстве автомобилей ВАЗ 2106 датчики устанавливаются в специальных гнездах на блоках цилиндров.

Последние выпускаемые модели автомобиля ВАЗ 2106 снабжались термостатами специальной конструкции. Температурный датчик, контролирующий состояние антифриза, располагался в них. Но подобные конструкции встречаются сравнительно редко.

В последнем случае датчик находится рядом с патрубком – именно по нему горячий антифриз попадает в радиатор. Благодаря такому расположению удается получать максимально точные данные. Сам датчик, в силу простоты своей конструкции, выходит из строя сравнительно редко. Проблемы возникают при длительной многолетней эксплуатации. Постепенно терморезистор меняет свое сопротивление. В следствием чего электронный блок управления получает неправильные данные.

Основные признаки неисправности датчика:

присутствие большого количества окислов на поверхности корпуса – при наличии зеленого налета (оксид латуни) причина поломки кроется именно в нем;

  • существенное увеличение расхода бензина – неправильные данные, передаваемые на электронный блок управления, нередко приводят к повышению подачи количества топлива при отсутствии на то необходимости;
  • проблемы в работе мотора – его сложно завести на холодную, двигатель неожиданно глохнет, работает на холостых оборотах нестабильно.

Ремонтировать температурный датчик на ВАЗ 2106 не имеет смысла. При возникновении поломки его следует просто заменить на новый. Стоимость его составляет от 200 рублей.

ЗАМЕНА ДАТЧИКА АНТИФРИЗА НА ВАЗ 2107

Прежде всего следует сказать, что температурные датчики на ВАЗ 2107 не подлежат ремонту. Причина проста: в этом устройстве отсутствуют детали и материалы, которые водитель мог бы приобрести и заменить самостоятельно. Кроме того, корпус температурного датчика неразборный, так что добраться до внутренностей этого устройства без его поломки просто не получится. Вот что потребуется для замены:

  • новый температурный датчик ВАЗ 2107;
  • торцовая головка на 30 с длинным воротком (либо обычный свечной ключ);
  • ёмкость для слива охлаждающей жидкости.

ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ

  1. Автомобиль ставится на смотровую яму или на эстакаду. Под сливное отверстие подставляется ёмкость, пробка откручивается, антифриз сливается.

  2. С датчика снимаются контактные провода. Их необходимо аккуратно потянуть на себя.

  3. Датчик выкручивается торцовой головкой на 30 (следует помнить, что под датчиком есть очень тонкое уплотнительное кольцо, которое можно легко потерять).
  4. На место выкрученного датчика вкручивается новый (причём при вкручивании нового датчика не следует прилагать слишком больших усилий, особенно если вороток у торцовой головки очень длинный: резьба в гнезде датчика легко срывается).
  5. Колпачок с контактными проводами надевается обратно на датчик, в расширительный бачок заливается новый антифриз.

Для карбюраторных систем

На дорогах эксплуатируется еще множество машин ВАЗ 2107 с карбюраторной подачей топливной смеси. Как и в инжекторе, охлаждение двигателя происходит благодаря радиатору и вентилятору, только регулирование процесса осуществляется датчиком вентилятора.

Место нахождения и принцип действия

На старых автомобилях начинается дополнительное охлаждение при достижении тосола определенной температуры, обычно 92 °С (есть различия для отдельных датчиков). Карбюраторные системы снабжены 2 датчиками ОЖ — один на регулирование работы вентилятора, а второй отправляет показания на панель приборов водителя.

Сенсор, включающий вентилятор расположен на панели радиатора снизу, с правой стороны. Чтобы его увидеть, требуется поднять капот и на тыльной стороне видна «гайка» с проводкой. Обычно это модификации ТМ-108.

Принцип работы заключается в изменении объема рабочего тела датчика при колебании температуры его рабочего тела. Внутри толстостенного стального корпуса находится рабочая смесь покрытая гибкой пластиной, прикрепленной к толкателю, который соединяет контакты при срабатывании датчика.

В стальном корпусе датчик равномерно нагревается, рабочее тело расширяется и происходит подключение контактов, вентилятор срабатывает.

Существует несколько модификаций устройств — ТМ108; ТМ108-10; 661.3710. Первый рассчитан на рабочие температуры: 92–99 °С (срабатывание и отключение контактов). Второй рассчитан на более холодный режим работы: 87–92 °С. Эти датчики работают в схеме с дополнительным реле и выдерживают ток в 1 А. Если релейный контакт не предусмотрен, и вентилятор подключается напрямую к датчику, то применяется последняя модель на 16 А.

УСТРОЙСТВО ДАТЧИКА ТЕМПЕРАТУРЫ АНТИФРИЗА

В разные годы на автомобили ВАЗ 2107 устанавливались разные типы температурных датчиков. На самых ранних моделях ВАЗ 2107 стояли электромеханические датчики. Позднее им на смену пришли датчики электронные. Рассмотрим конструкцию этих устройств подробнее.

ЭЛЕКТРОМЕХАНИЧЕСКИЙ ТЕМПЕРАТУРНЫЙ ДАТЧИК

Электромеханические датчики имеют массивный стальной корпус с толстыми стенками, обеспечивающими более равномерный прогрев устройства. В корпусе находится камера с церезитом. Это вещество смешано с медной пудрой, и оно отлично реагирует на изменения температуры. Церезитная камера датчика закрыта очень чувствительной мембраной, соединённой с толкателем. Когда горячий антифриз нагревает корпус датчика, церезит в камере расширяется и начинает давить на мембрану. Мембрана перемещает вверх толкатель, который замыкает систему подвижных контактов. Полученный таким образом сигнал транслируется на приборную панель, сообщая водителю о перегреве мотора.

Устройство электромеханического температурного датчика ВАЗ 2107

ЭЛЕКТРОННЫЙ ТЕМПЕРАТУРНЫЙ ДАТЧИК

Электронные температурные датчики устанавливаются только на новые ВАЗ 2107. Вместо мембраны и камеры с церезитом в электронном датчике имеется чувствительный терморезистор. С повышением температуры сопротивление этого устройства меняется. Эти изменения фиксируются специальной схемой, которая и передаёт сигнал на приборную панель.

Устройство электронного датчика ВАЗ 2107

РАСПОЛОЖЕНИЕ ДАТЧИКА ТЕМПЕРАТУРЫ АНТИФРИЗА НА ВАЗ 2107

Температурный датчик вкручен в главный охлаждающий радиатор ВАЗ 2107. Такое расположение вполне закономерно: только так датчик сможет непосредственно контактировать с кипящим антифризом. Здесь же следует отметить один нюанс: на ранних моделях ВАЗ 2107 температурный датчик выполнял ещё и функцию пробки, закрывающей отверстие для слива антифриза. В новых автомобилях ВАЗ 2107 сливное отверстие закрывается специальной пробкой, а температурный датчик вкручивается в собственное, отдельное гнездо.

В старых моделях ВАЗ 2107 температурный датчик служил ещё и пробкой

Уровня топлива

На «шестерках» устанавливается указатель уровня топлива типа БМ-150, сам контроллер по схеме монтируется в бензобак, фиксируется он с помощью болтов. В состав ДУТ входят резисторное устройство и поплавок. Чтобы контроллер мог указать правильный уровень бензина в системе, резисторное устройство управляется в результате движения поплавка.

Непосредственно сам поплавок указателя уровня топлива подключен к резистору с помощью рычага, на конце которого расположен скользящий элемент. Благодаря последнему может загораться лампа резерва бензина на приборной панели. В том случае, если регулировка контроллера правильная, то эта лампочка горит при 5-6 литрах бензина в баке.

Процедура диагностики контроллера производится путем измерения уровня сопротивления резисторного устройства. Если бензобак пустой, этот параметр должен составлять около 315-345 Ом, если он наполовину полный — 108-128 Ом, если полный — около 70 Ом. Диагностика осуществляется с применением комбинированного тестера (автор видео- ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

Что касается указателя температуры, то в ВАЗ 2106 используется устройство типа ТМ-106, этот регулятор также часто называют датчиком включения вентилятора. Сам контроллер выполнен в виде винта, подключение которого осуществляется к блоку цилиндров. Что касается принципа работы датчика температуры или датчика включения вентилятора, то он аналогичен описанному выше. Но только в этом случае устанавливается терморезисторный элемент, изменяющий параметр сопротивления в зависимости от температуры расходного материала.

От датчика включения вентилятора зависит правильность работы двигателя, поскольку, если температура будет слишком высокой, а вентилятор не начнет работать, это приведет к перегреву мотора. На приборной панели авто имеется указатель температуры двигателя, позволяющий автовладельцу всегда знать о его состоянии.

ДЖОТ и датчик включения вентилятора на карбюраторной машине — это два разныx датчика, а на инжекторной — один датчик.

Проверка на исправность

Перед тем, как проверять рабочие возможности, стоит обратить внимание на предохранители. Зачастую их перегорание вызывает отказ работы датчика

Самостоятельно проверить датчик на корректную работу можно при помощи определенных инструментов: бытового мультиметра, кипятильника, термометра. Также пригодится емкость с водой.

Инструкция к проверке:

  1. Всей резьбовой зоной датчик помещается в воду.
  2. Вместе с ДТОЖ в емкость опускается термометр.
  3. Контакты мультиметра и датчика соединяются, измеряется сопротивление.
  4. Погружается кипятильник удаленно от других приборов и подключается к сети, нагревается жидкость.
  5. Показательная температура — 95 °C. При ней не должно быть сопротивления. Когда подобное подтверждает мультиметр, это значит, что запчасть функционирует правильно. В случае, когда наблюдается сопротивление — прибор сломан.

Реставрация температурного датчика невозможна. В продаже нет отдельных деталей и материалов, с помощью которых можно было бы починить прибор. Основная причина — литая конструкция корпуса. Невозможность разборки не дает доступа к внутренностям и, тем более, к их замене.

Замена датчика температуры охлаждающей жидкости

Всем снова огромный привет.Данной статьи наверно бы не было, если бы одна из представительниц женского пола мне не написала бы: «как заменить дтож так как он у меня не правильно показывает и где он находится?»

Отказать я был не в праве, да и у самого появилась такая проблема.

Итак поехали. Для начала покупаем сам датчик.

вот он

вид без коробки

маркировка

Тут я хотел бы обратить внимание, нам нужен только тм 106, так как другие модификации идут на волгу и на газель, впрочем на коробках датчиков всё это написано, хотя и не на всех. Теперь друзья что нам понадобится для замены дтож, это всего лишь свечной ключ на 21 и отвёртка или что то подобное воротку.

весь инструмент для замены датчика.

Теперь друзья что нам понадобится для замены дтож, это всего лишь свечной ключ на 21 и отвёртка или что то подобное воротку.

весь инструмент для замены датчика.

Теперь поговорим о местонахождении дтож- всё просто, он находится в блоке рядом со свечами.

крупный план

Ну и собственно замена, для которой в букварях пишут слейте, но мы этого делать не будем, а просто перевернём новый датчик на старый, при этом потеряв максимум грамм 10 тосола, но вот отвёртка мук не выдержала.

Китайцы делать не умеют.

Ну и прогрев двигатель получаем прекрасный результат

всё работает, всё показывает как надо.

Итак надеюсь моё наглядное пособие кому нибудь пригодится всем до новых встреч и удачи на дорогах)))

Датчик температуры ВАЗ 2107

На автомобиле ВАЗ 2107 применяется несколько датчиков температуры. Часть из них идут в штатной комплектации транспортного средства, но некоторые измерители автовладельцы монтируют своими руками.

Наибольшую важность имеет датчик температуры охлаждающей жидкости, отвечающий за включение вентилятора радиатора. От его исправности зависит не только безотказность автомобиля, но и ресурс силового агрегата

Применяемые датчики температуры

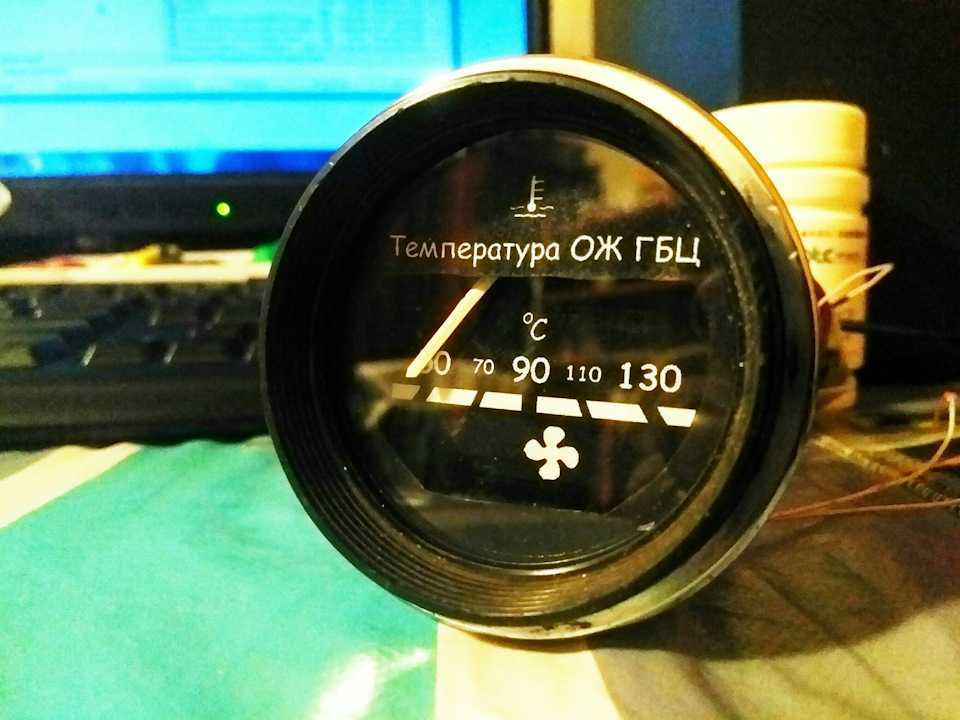

Для информирования водителя о тепловом состоянии двигателя служит датчик температуры охлаждающей жидкости. Он подает сигнал непосредственно на панель приборов. В случае если температура близиться к критической, водитель имеет возможность вовремя узнать об этом и предпринять превентивные меры.

За поддержания нормального теплового режима силовой установки служит датчик включения вентилятора. Он обеспечивает нахождение температуры мотора в узком диапазоне. Выход из строя измерителя чреват перегревом двигателя и закипанием антифриза.

Датчик температуры топлива присутствует не на всех машинах ВАЗ 2107. Авто, на которых установлен карбюратор не нуждается в данном измерителе. На ВАЗ 2107 инжектор датчик температуры топлива появился в 1995 году. Датчики температуры наружного воздуха и внутри салона не идут в базовой комплектации ВАЗ 2107. Поэтому автовладельцы самостоятельно модернизируют свои машины дополняя их перечисленными измерителями.

Расположение датчиков температуры на ВАЗ 2107

Датчик температуры ОЖ находится непосредственно на головке блока двигателя. Он располагается за четвертым цилиндром. Для того чтобы обнаружить, где находится он, необходимо посмотреть на силовой агрегат с левой стороны.

Обнаружить датчик температуры ОЖ можно проконтролировав идущий к нему провод. Шлейф исходит из панели приборов и подключается непосредственно к измерителю.

Датчик температуры ОЖ, включающий вентилятор находится врезанным непосредственно в магистраль системы охлаждения. Он размещается таким образом, чтобы обеспечить наилучшую чувствительность к изменению теплового состояния двигателя.

Датчик температуры топлива находится внутри бензобака. Он закреплен непосредственно на измерителе уровня горючего. Для предупреждения водителя о неисправности сенсора на панели приборов имеется специальная сигнальная лампа.

Родного датчика температуры салона ВАЗ 2107 нет. Для установки автовладельцы обычно покупают измеритель от ВАЗ 2110. Его монтаж производится около плафона освещения салона.

Датчик температуры наружного воздуха также отсутствует штатно на ВАЗ 2107. Поэтому владельцы ставят цифровые термометры. Сенсор обычно выводится под передний бампер. Дисплей может быть встроен в панель приборов или находиться на отдельном месте, закрепленный, например, на лобовом стекле или торпеде.

Стоимость датчиков

Датчики температуры ВАЗ 2107 обладают привлекательной стоимостью. Их низкая цена обусловлена простотой конструкции, недорогим процессом производства и отсутствием необходимости использования дорогостоящих материалов. Поэтому, если не работает какой-либо измеритель, требуется проверить его и при необходимости произвести замену. В таблице ниже представлены ориентировочные цены на датчики.

Таблица — Стоимость датчиков температуры ВАЗ 2107

Датчик Стоимость, рубль
Датчик включения вентилятора 300-450
ДТОЖ 370-500
Датчик температуры наружного воздуха 340-700
ДТС 240-500
Датчик температуры топлива 450-800

Замена датчика температуры охлаждающей жидкости на ВАЗ 2107

Замена датчика температуры ОЖ на ВАЗ 2107 выполняется согласно инструкции, которая представлена ниже.

  • Обесточить бортовую сеть.
  • Слить ОЖ из блока цилиндров.
  • Сдвинуть защитный колпачок на датчике и отсоединить провод.
  • С помощью ключа «на 21» или глубокой головкой выкрутить датчик.
  • Установить новый датчик в обратной последовательности.

Замена своими руками датчика включения вентилятора

Для замены датчика температуры, отвечающего за включение вентилятора радиатора на ВАЗ 2107, рекомендуется придерживаться инструкции, которая приведена ниже.

  • Снять клемму с АКБ.
  • Слить ОЖ с радиатора.
  • Снять клеммы.
  • Ключом «на 30» выкрутить измеритель.
  • Проверить состояние медного уплотнительного кольца и закрутить новый датчик.
  • Собрать все в обратной последовательности.

Датчик температуры топлива

  • Получить доступ к топливному стакану, расположенному в бензобаке.
  • Снять со сборки топливного насоса датчик температуры.
  • Установить новый измеритель температуры горючего.
  • Собрать все в обратном порядке.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
