Лучший датчик температуры охлаждающей жидкости ваз 2110 инжектор 8 клапанов

Второй датчик температуры

В автомобильной системе самым надежным считается датчик температуры, но когда прибор отключается наблюдается автоматическое включение изделия на двигателе, и при пуске двигателя у которого превышен температурный режим увеличивается топливный расход.

  • При таких ситуациях возникают проблемы на автомобиле с холодным двигателем, увеличивается расход топлива или может ухудшиться состав обрабатываемых газов или выхлопом.
  • С температурным режимом эксплуатации силовой установки тесно связано с обогащением топливной смеси. Если с диагностическим прибором подойти к прямому доступу датчика, то этот выход в основном отображается в градусах Цельсия, он должен показывать довольно низкую или в ином случае комнатную температуру, когда двигатель сильно горячий и когда холодный.
  • При переходе с больших оборотов на холостой ход глохнет двигатель.
  • При запуске мотора возникают трудности и повышается расход топлива.

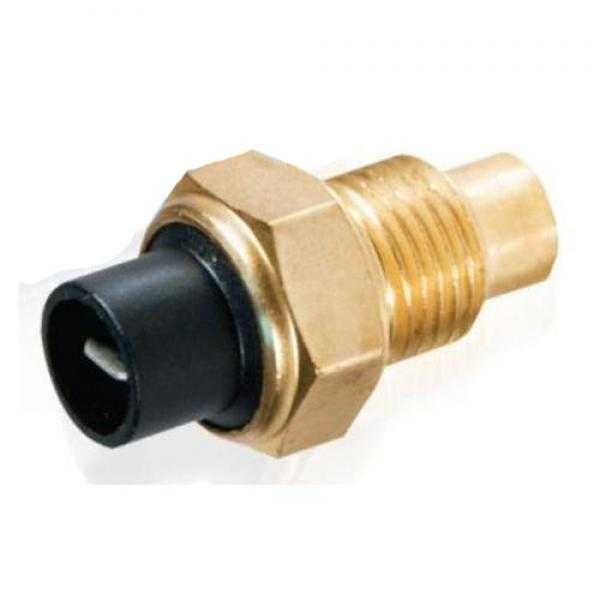

Датчик температуры ОЖ

Демонтаж регулятора вентилятора на ВАЗ 2110На ВАЗ 2110 датчики могут использоваться для разных целей, но большинство из них монтируется в моторном отсеке. На 8- или 16-клапанном двигателе датчик вентилятора представляет собой устройство, предназначенное для активации вентилятора. Речь идет непосредственно о вентиляторе, предназначенном для охлаждения горячего двигателя.

Контроллер включается автоматически при достижении силовым агрегатом определенной температуры. Но также он может включаться и при выключенном двигателе. Многих владельцев «десяток» поначалу этот факт может настораживать, однако в этом нет ничего страшного, так что переживать не стоит.

Необходимо выделить достоинства данного контроллера:

Как показала практика, датчик вентилятора является одним из самых надежных устройств транспортного средства, так как в основе его конструкции лежит твердый наполнитель. Когда температура окружающей среды увеличивается, этот наполнитель начинает расширяться.
В конструкции этого устройства также лежит специальный подпружиненный рычаг

Благодаря этому компоненту при работе регулятора не возникают дефекты.
Устройство не позволяет появляться искрам, что особенно важно для обеспечения безопасности автомобиля.
По факту регулятор этого типа сам по себе является надежным. Если вы покупаете качественное устройство, то в будущем заметите, что оно будет функционировать достаточно долго, о необходимости его замены можно будет забыть на ближайшие несколько лет.

Замена

Перед ремонтом необходимо выполнить ряд подготовительных мероприятий. Во-первых, для машины следует выбрать ровную площадку. Можно в гараже, можно на открытом воздухе. Во-вторых, приготовьте инструмент: рожковые и накидные ключи (19 мм, 13 мм, 10 мм, 8 мм). А ещё понадобится ёмкий медицинский шприц 100–250 мл, к нему трубка от капельницы 15–20 см и банка 0.5–1 л (чтобы не сливать тосол/антифриз). Последовательность действий такая:

  1. Ждём, пока мотор полностью остынет.
  2. Шприцем откачиваем из расширительно бачка ОЖ (100–200 мл.).
  3. Откручиваем минусовую клемму АКБ (ключ 10–13 мм).
  4. Отвинчиваем крепёж корпуса воздушного фильтра (ключ 8 мм).
  5. Бережно откидываем «кастрюлю» вправо.
  6. Отсоединяем колодку питания от ДТОЖ.
  7. Отворачиваем датчик (ключ 19 мм).
  8. Очищаем привалочную площадку от грязи.
  9. Вкручиваем новый ДТОЖ.

Сборку необходимо провести в обратной хронологии. Герметиком пользоваться не надо, так как медное уплотнительное кольцо прекрасно обжимается и герметизирует соединение. Запускаем двигатель. Проверяем его работу и осматриваем ремонтную зону на предмет утечки тосола. На всё мероприятие 15–20 минут.

Заключение

Как видно, проверить и поменять самостоятельно датчик температуры охлаждающей жидкости на ВАЗ 2110 (8–16 клапанов) сможет большинство автовладельцев. Если система ЭБУ сигнализирует о проблемах (Check Engine), не стоит откладывать ремонт в долгий ящик. Можно отправится на диагностику в автосервис или сделать её самостоятельно, через специальное приложение. Для установки лучше выбирать оригинальный ДТОЖ, так как дешёвые аналоги могут быстро выйти из строя.

Регулятор холостого хода

Обойтись без вождения на холостом ходу сегодня, в городских условиях, водителю попросту не обойтись. Поэтому каждое авто, в том числе ВАЗ 2110, оборудуется датчиком холостого хода. Некорректная работа или выход из строя данного регулятора будет значительно затруднять вождение, ведь это будет способствовать остановке мотора даже на самых кратковременных остановках. Так что если контроллер выходит из строя, а в автомобилях ВАЗ 2110 это — не редкость, его нужно как можно быстрее менять.

Демонтаж регулятора холостого хода

Основным предназначением регулятора этого типа является поддержка нужных для нормальной работы силового агрегата оборотов. Благодаря устройству водитель всегда может осуществлять кратковременную остановку в результате изменения поступающего объема воздуха. Что касается места расположения, то этот контроллер устанавливается на дроссельной магистрали. В частности, речь идет об анкерном шаговом моторе, который оборудован двумя обмотками.

Когда на одну из обмоток поступает соответствующий сигнал, специальная иголка делает движение вперед на один шаг, и назад — на второй. Благодаря червячной передачи осуществляется вращательное движения устройства, которое производится с помощью шагового моторчика, таким образом, преобразовывая это движение в поступательное. Непосредственно сам шток, а именно его конусной частью, располагается в магистрали, через которую осуществляется подача воздушного потока.

Благодаря функционированию штока система производит настройку холостого хода силового агрегата. Шток от устройства, как сказано выше, может втягиваться либо выдвигаться. В этом случае все зависит от того, какой именно импульс будет подаваться от регулятора. Сам контроллер позволяет корректировать частоту, с которой будет вращаться коленвал мотора при кратковременной остановке машины.

Кроме того, контроллер управляет поступающим воздушным потоком, который передается в обход дросселя в закрытом положении. Когда двигатель прогрет, регулятор, управляя перемещением самого штока, на холостых оборотах позволяет поддерживать необходимую частоту вращения коленвала. При это нагрузка и состояние силового агрегата роли не играют.

 Загрузка …

Определение положения коленчатого вала

Задача данного элемента — определять расположение поршней, по которому контроллер выдает искру в тот или иной цилиндр. На автомобилях ВАЗ-2110 инжектор 8 клапанов и последующих моделях датчик стоит около зубчатого шкива коленчатого вала. В более ранних десятках с карбюратором устройства могли находиться внутри механического распределителя зажигания. Тогда они имели название датчик Холла и контролировали положение поршней по вращению распределительного вала.

Прибор представляет собой магнит с небольшой катушкой, вырабатывающий электрические импульсы при приближении металлической массы, роль которой играют зубцы шкива.

Магнитный измеритель Холла ВАЗ-2110 — важнейший элемент в работе двигателя, и в случае выхода датчика из строя мотор даже не заведется.

Благо, прибор весьма надежен и функционирует длительное время. Замена проста и описания не требует.

Замена датчика температуры охлаждающей жидкости на ВАЗ 2110, ВАЗ 2111, ВАЗ 21112

Добро пожаловать! Датчик температуры охлаждающей жидкости – он работает следующим образом, его кончик находиться в охлаждающей жидкости так как он ввёрнут во внутрь термостата и ещё во внутрь головки цилиндров (Температурных датчика всего два, по мере прочтения статьи вы всё поймёте), когда жидкость нагревается у него (У датчика) падает сопротивление (Чем сильнее нагрет датчик, тем ниже у него сопротивление) и тем самым указатель температуры жидкости даёт показания вам о том что мол температура растёт, в случае если же датчик холодный (Жидкость в двигателе холодная) то сопротивление у него больше и тем самым стрелка температуры лежит и не поднимается, по мере нагревания температуры и сам датчик нагревается и дает показания в связи с которыми стрелка поднимается, вот поэтому когда находиться воздух в системе охлаждения, показания в основном бывают неверными (Потому что воздух датчик не нагревает и температура двигателя может быть большая, а стрелка будет в этот момент показывать только ещё норму), если вы решите узнать есть ли у вас в воздух в системе охлаждения и как его оттуда выгнать (Воздуха категорически быть не должно), то в таком случае ознакомьтесь со статьёй под названием: «Как удалить воздушную пробку на автомобилях ВАЗ»!

Примечание! Для замены датчика вам нужно будет слить жидкость из радиатора, а иначе когда вы его выкрутите (Он же в охлаждающей жидкости находиться) то вся жидкость вытечет наружу, но есть один способ благодаря которому можно заменить этот датчик не сливая при этом жидкость, но для осуществления этого способа нужен будет второй датчик (Мы вас с этим способом по мере прочтения статьи ещё ознакомим), так вот для замены датчика запаситесь: Набором ключей в который будет входить гаечный ключ где то «на 19», а так же (На ваше усмотрение) можете запастись хорошим герметиком потому что бывает после установке нового датчика и при заливки жидкости, из того места где установлен датчик начинает вытекать по не многу жидкость и в связи с этим его приходиться опять снимать или же как то по другому устранять данную течь!

Где находится датчик температуры охлаждающей жидкости? В разных автомобилях он по разному размещён, вот к примеру если классику взять, то на ней он вообще в головку блока цилиндров ввёрнут а на автомобилях десятого семейства он в термостате находиться (Указан красной стрелкой) и тоже в головки блока (Об этом чуть позже), но термостат не так то легко увидеть, на фото ниже некоторые детали уже сняты, а именно корпус воздушного фильтра чтобы можно было хорошенько просмотреть местонахождение самого термостата и датчика (Указан синей стрелкой) температуры жидкости который в него ввёрнут.

Примечание! Мы ранее это не указали но датчиков которые отвечают за температуру два, заменяются они практически аналогично и проверяются тоже, ниже вы можете видеть фото обоих датчиков тот который указан красной стрелкой идёт на контроллер, то есть благодаря нему настраивается смесь, включается вентилятор да и вообще при выходе его из строя с автомобилем начнутся проблемы (Что за проблемы читайте чуть ниже в рубрике: «Когда нужно менять датчик»), а второй датчик он лишь на указатель идёт и показывает температуру жидкости которая находиться в вашем автомобиле, больше он ни за что не отвечает, он синей стрелкой указан!

Когда нужно менять датчик температуры охлаждающей жидкости? Данный датчик выполняет две роли, во-первых показания температуры жидкости даёт, а во-вторых он ещё включает вентилятор когда автомобиль нагревается сильно, поэтому если вентилятор у вас перестал включаться, указатель температуры лежит и не поднимается, то рекомендуем вам снять и проверить датчик (О том как его проверить мы уже описали, по мере прочтения статьи вы с этим столкнётесь), кроме того благодаря контроллеру происходит считывание показания температуры и чтобы к примеру машина быстрее завелась в мороз топливо воздушную смесь нужно за богатить чтобы устойчиво машина прогревалась, но а если датчик вышел из строя то смесь у вас будет постоянно богатая, что при холодном, что при горячем двигателе, потому что контроллер попросту понимать этого не будет и будет считать что двигатель холодный, а богатая смесь приводит к следующему, повышается расход бензина ну и выбросы в атмосферу станут гораздо ядовитыми так как топливо замешивается больше чем это надо и ещё обороты у вас повысятся так как контроллер будет постоянно думать то что двигатель холодный.

Испытание на работоспособность

Самый эффективный способ проверки – это диагностика с помощью диагностического оборудования, в простонародье – «автосканер». Это наиболее точный способ для выявления любых неисправностей автомобиля, и здесь есть 2 варианта – ехать на сервис либо приобрести сканер для личных нужд. На данный момент второй вариант будет наиболее предпочтительным, т.к. за короткий промежуток времени сэкономит вам много денег. На рынке очень большое количество диагностических приборов на любой вкус и цвет.

Если ваш бюджет ограничен либо вы просто не хотите тратить больших сумм на приобретение устройства, то можем порекомендовать вам адаптер Корейского производителя Scan Tool Pro Black Edition.


Адаптер совместим с 99% авто, начиная с 1993 года выпуска, подключается по Bluetooth либо Wi-Fi к любому устройству на Android и iOS и Windows. Примечательным является тот момент, что, несмотря на свою невысокую стоимость в районе 2 – 2,5 тыс.руб. устройство видит не только двигатель, как большинство бюджетных адаптеров, но и другие узлы, и агрегаты автомобиля. Так же показывает работу всех имеющихся датчиков в вашем авто в режиме реального времени.

Если подобных устройств у вас нет, а ближайший сервис очень далеко, то есть и другой способ проверки, в домашних условиях.

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

  1. Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
  2. Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
  3. Отсоедините от термоэлемента колодку с проводами.
  4. Выкрутите деталь, пользуясь ключом подходящего размера.

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

  • мультиметр или другой прибор, способный мерить сопротивление цепи;
  • небольшая емкость для воды (можно обычный стакан);
  • термометр со шкалой до 100 °С.


Термометр необходим, если вы хотите провести точные замеры сопротивления, сверяясь с эталонной таблицей для вашего автомобиля. Когда таблицы нет, то исправность детали проверяется без термометра по ее принципу работы: чем горячее вода в стакане, тем меньше должно быть сопротивление на контактах.

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

Источник

Датчики ВАЗ-2112 16 клапанов и их расположение: схема, фото, видео

Эффективная работа инжекторного двигателя обеспечивается набором датчиков. Все они подключаются к блоку ЭБУ. Хэтчбеки «Лада» семейства «2112» выпускались только с инжекторными двигателями, и две разновидности этих ДВС являются 16-клапанными. О них речь пойдёт дальше. Все датчики ВАЗ-2112, их расположение и внешность будут показаны на фото.

Датчик избыточного давления масла, не подключаемый к ЭБУ, у нас показан на видео.

Разбираемся с датчиком кислорода

Определять артикулы датчиков нужно не по модели двигателя и даже не по нормам Евро, а только по блоку ЭБУ.

Число датчиков кислорода может равняться двум или одному – всё зависит от норм экологии. Также АвтоВАЗ использовал две разновидности датчиков – 0 258 005 133, 0 258 006 537 (артикулы BOSCH). Первые из них совместимы с контроллерами BOSCH M1.5.4, MP7.0 и Январь 5.1. Более новые датчики подключались к ЭБУ BOSCH M7.9.7 (Январь 7.2). Датчики двух разных типов отличаются даже внешне.

Блок ЭБУ в «Десятках ВАЗ» находится под пластиковой крышкой. Она расположена возле ступни переднего пассажира.

Красной стрелкой у нас отмечен первый, то есть основной датчик. Верхнее фото соответствует двигателю 21124 (1,6 л).

Моторы ВАЗ-21120 (1,5 л) могли отвечать стандарту Евро-3, и тогда за основным датчиком приваривался «удлинённый» катализатор. Второй датчик находился за ним, то есть за «банкой». Уточним:

  • Стандарту Евро-2 соответствует конструкция с одним датчиком (основным);
  • При переходе к нормам Евро-3 добавился второй датчик (синяя стрелка).

Кстати сказать, 24-й мотор может отвечать нормам Евро-4.

Основной набор датчиков 16-ти клапанных двигателей ВАЗ-2112

Блок ЭБУ должен контролировать множество параметров сразу

Самой важной информацией будет положение коленвала. Можно отключить все датчики, кроме ДПКВ, и это не приведёт к прекращению работы двигателя

Перечислим все элементы по одному:

Рассмотрим, как все элементы выглядят вживую. Показаны снимки датчиков ВАЗ-2112 (16-клапанный ДВС).

Всё, что сказано выше, справедливо для двух двигателей сразу – для агрегатов 21124 и 21120 (1,6 и 1,5 л).

Нельзя откручивать датчик ДТОЖ, не сливая охлаждающую жидкость. А отключить датчик – значит отключить разъём, но не демонтировать сам датчик.

Где какой датчик находится — подкапотная схема

Посмотрим на ещё одну картинку.

Важно понять, где находятся следующие элементы:

  1. ДПКВ;
  2. Лямбда-зонд;
  3. Датчик скорости;
  4. РХХ;
  5. ДПДЗ;
  6. ДМРВ;
  7. ДТОЖ.

Местоположение датчика фаз указано в предыдущей главе.

Никогда не откручивайте датчик скорости. Будет сложно установить его так, чтобы сохранить герметичность.

Артикулы

Для датчиков кислорода сначала использовалось обозначение 21120-3850010. Затем появился артикул с цифрами 1118 (см. фото). Похоже, он относится к датчику нового типа. Проще будет использовать артикулы BOSCH.

Перечислим артикулы остальных датчиков:

  • ДМРВ (21124 или 21120): 21083-1130010-01, -10, -20;
  • ДМРВ (мотор 21120 c ЭБУ Январь 4.1): 2112-1130010, -01;
  • ДПДЗ: 2112-1148200;
  • РХХ: 2112-1148300-02;
  • ДПКВ: 2112-3847010, -01, -03, -04;
  • ДТОЖ: 2112-3851010, -01, -02, -05;
  • Датчик скорости: 2110-3843010-13, -18;
  • ДПРВ: 2112-3706040, -02, -03;
  • ДД: 2112-3855020, -01, -02, -03;
  • Датчик давления масла: 2106-3829010, -01, -02;
  • Датчик уровня тосола: 2110-3839310-10, -11, -12, -13, -14;
  • Датчик указателя температуры охлаждающей жидкости: 2101-3808600, -02, 2106-3828010.

Три последних датчика к блоку ЭБУ не подключаются. Зато может быть подключён датчик неровной дороги (2123-1413130). На работу двигателя он влияет, хотя и закреплён на кузове.

В составе двигателей с ЭБУ Январь 4.1 датчиков кислорода нет.

Вообще на хэтчбеках ВАЗ-2112 датчики могут использоваться другие – не те, что указаны в списке. Но тогда речь идёт о 8-клапаннике. А всё, что мы указали, относится к 16-ти клапанам, вот схема этого двигателя.

carfrance.ru

ДМРВ

Управление силовым агрегатом «десятки» осуществляется с помощью ЭСУД — электронной системы. Эта система всегда должна знать, какой объем воздуха необходимо подавать для определенного объема бензина. Два данных параметра тесно связаны друг с другом, так как с их помощью в силовом агрегате мотора формируется горючая смесь с необходимой плотностью. После того, как система определяет нужный объем воздуха, она начинает подбирать соответствующее количество бензина. Что касается регулятора, то он отвечает за объемы всасывания.

Контроллер воздуха для «десятки»

Данный контроллер имеет определенные недостатки, в частности:

  • его работоспособность может быть нарушена в результате воздействия на контроллер влаги;
  • если автомобиль движется на пониженных оборотах, контроллер может выдавать более высокие показатели;
  • как показывает практика, на холостом ходу регулятор воздуха работает не совсем корректно;
  • при запуске силового агрегата могут появляться определенные трудности;
  • силовой агрегат может резко остановиться без причин после увеличенного режима мощности;
  • расход бензина при эксплуатации транспортного средства может быть увеличен.

С недостатками мы разобрались, теперь поговорим о том, как функционирует устройство:

  1. Конструкция контроллера состоит из нескольких чувствительных элементов, установленных непосредственно в самой магистрали, через которую проходит воздушный поток. Один из данных компонентов предназначен для фиксации температуры воздушного потока, а два остальных всегда подогреваются до нужных параметров.
  2. Чтобы правильно определить расход воздушного потока, используется принцип измерения мощности электричества для поддержки нужного уровня температурного режима.
  3. На контроллере регулятора воздуха есть специальная сетки, устанавливаемая в магистрали, предназначенная для фильтрации воздушного потока.
  4. Благодаря этому датчик может передавать необходимые данные на другие регуляторы, предназначенные для активации тех или иных режимов. Впоследствии эти регуляторы либо меняют, либо поддерживают нагрузки.

Датчик внешней температуры на Калине

Применяется данное устройство, как правило, для оптимизации работы климат-контроля и, вкупе с датчиком температуры в салоне, помогают поддерживать внутри машины оптимальный микроклимат, благодаря которому поездка становится комфортной.

Располагается датчик наружной температуры за радиаторной решеткой бампера, которую необходимо будет снимать, если возникнет необходимость замены прибора.

Не стоит упускать из виду всю систему, в которой работает прибор — указанные признаки могут говорить еще и о том, что повреждена проводка, соединяющая детектор с ЭБУ, либо окислились контакты.

По какой причине может поломаться датчик температуры окружающей среды Калина?

Из-за довольно открытого места его расположения, данный прибор может быть поврежден самыми разными факторами:

  1. механические причины — попадание камня по корпусу детектора может легко вывести его из строя;
  2. низкие температуры окружающей среды;
  3. третья причина, уже указанная выше, может привести к тому, что прибор выходит из строя — сбои в работе проводки или окисление контактов.

Замена датчика

  • Процесс установки нового устройства должен начинаться полного обесточивания автомобиля (отключение АКБ);
  • после этого снимается радиаторная решетка (ничего сложного, достаточно открутить два болтика);
  • датчик обесточивается и отсоединяется от своего гнезда;
  • проверяется исправность прибора и, в случае его поломки, на его место устанавливается новый;
  • подключаются провода, решетка ставится на место, аккумулятор включается обратно;
  • остается завести мотор и проверить работоспособность климат-контроля.

Убедиться в неисправности данного прибора поможет специальный прибор — мультиметр в режиме омметра, который применяется для диагностики терморезисторов.

На всех современных автомобилях LADA в зависимости от комплектации может устанавливаться внешний датчик температуры воздуха, которые передает показания на панель приборов. Если комбинация приборов показывает неверные значения температуры за бортом, то возможно неисправен этот датчик. Перед заменой выполните его проверку при помощи мультиметра.

Где находится датчик температуры воздуха:

  • на Лада Гранта/Калина/Приора в нижней поперечине кузова (фото);
  • на Лада Веста/XRAY в левом нижнем углу дефлектора радиатора охлаждения двигателя (фото).

Для его снятия в некоторых случаях может потребоваться демонтировать передний бампер и защиту двигателя.

Как проверить датчик температуры окружающей среды? Самый простой способ — это заменить датчик на заведомо исправный. При наличии омметра можно замерить сопротивление на его выводах и сверить его с данными из таблицы:

Температура, о C Сопротивление, Ом
-40 100922,67±2,96
-30 53046,93±2,49
-20 29092,08±2,13
-10 16567,33±1,68
9773,24±1,21
+10 5953,85±1,73
+20 3737,33±2,11
+30 2411,98±2,39
+40 1594,92±2,65

На автомобиле Лада Веста для проверки датчика предлагается собрать электрическую схему:

Затем подать на датчик напряжение U=3,2 В ±1% через постоянное сопротивление R=4420 Ом ±1%, что имитирует комбинацию приборов. По напряжению Ux определите сопротивление датчика. Данные для проверки в таблице:

Температура, о C Напряжение Ux, В Сопротивление, Ом
3,0657±0,0347 100 922,67±2983,4
2,7779±0,0360 29 092±620,62
2,2035±0,0310 9 773±118,4
+10 1,8366±0,0327 5 953±102,76
+20 1,4661±0,0323 3 737±78,97
+30 1,1297±0,0295 2 411±57,6
+40 0,8485±0,0257 1 594±42,29
+45 0,7307±0,0236 1 307±36,4

Рекомендации производителя: Проверку датчика проводите путем погружения датчика в резервуар с силиконовой жидкостью определенной температуры, после 3 минут выдержки осуществляйте замер напряжения Ux.

Примечание: Летом в пробках показания температуры наружного воздуха могут быть завышены, т.к. датчик не обдувается воздухом, и нагревается от горячего асфальта и двигателя.

Если на приборной панели не показывает температуру окружающего воздуха и датчик исправен, значит есть обрыв в проводке или плохой контакт.

Напомним, ранее мы рассматривали, как самостоятельно установить датчик температуры наружного воздуха.

Устройство, назначение и типичные неисправности датчика температуры двигателя ВАЗ 2110

Иногда на трассе приходится лицезреть такую картину: стоит легковой автомобиль с поднятым капотом, из моторного отсека поднимается пар, а вокруг транспортного средства бегает автолюбитель, иногда и пассажиры авто вместе с ним.Ситуация, на самом деле, достаточно банальна по своей сути. Причин может только две – в транспортном средстве датчик температуры двигателя вышел из строя, или водитель проглядел резкое повышение его температуры. Как следствие, произошел перегрев мотора, охлаждающая жидкость превысила точку кипения и превратилась в пар, водитель для снижения температурного режима открыл крышку радиатора, и пар стал выходить под давлением через это отверстие. Это чревато еще и получением ожогов при неаккуратном открывании крышки радиатора неопытным автолюбителем.

Как же предотвратить возможность происхождения такой ситуации? Первое – быть внимательным в движении и наблюдать за показаниями приборов, а также следить за состоянием датчика температуры ВАЗ 2110, чтобы он не вышел из строя.Что представляет собой датчик температурыЭтот электронный прибор является обыкновенным термистором, т.е. резистором, меняющим параметры своего сопротивления в зависимости от окружающего температурного режима. Такой датчик температуры ВАЗ 2110, цена которого относительно невысока, интегрирован в патрубок на головке блока цилиндров, по которому проистекает жидкость охлаждающего действия.Главное предназначение датчика температуры двигателя состоит в контроле над температурным режимом системы охлаждения автомобиля и в случае повышения параметров температуры до критических значений – формирование командного электрического импульса на запуск вентиляционной охладительной системы. Ведь обогащение топливной смеси напрямую связано с температурным режимом эксплуатации силовой установки. Прослеживается такая логическая цепочка – чем ниже диапазон температур мотора, тем более обогащенное топливо поступает в систему впрыска (карбюратора) автомобиля.Неисправности датчика температуры «десятки»Датчик температуры считается достаточно надежным элементом автомобильной системы. К главным дефектам относятся следующие неисправности:утрата контакта среди компонентов во внутренних полостях изделия;дефекты проводной изоляции около прибора свободно свисающим тросом акселератора.При отказе прибора от работы наблюдается несанкционированное включение изделия на моторе, температурный режим которого не превышен и, как следствие, – сложности при пуске двигателя и увеличенный топливный расход.Принцип работы датчика температуры охлаждающей жидкостиТерморезистор, который размещен во внутренней части изделия, характеризуется, как электронное устройство с т.н. «негативным показателем температурного режима», т.е. при нагревании сопротивление прибора снижается и, соответственно, при охлаждении – увеличивается.

Увеличенный режим температурных значений до 130°С понижает резистентность изделия в пределах 70 Ом +2%, а пониженный предел при температуре -40°С увеличивает сопротивление до 107 КОм ±2%.Детектор-контроллер пропускает на датчик температуры напряжение значением 5 В через постоянное сопротивление, расположенное внутри него. Температурные значения жидкости-охладителя контроллер определяет по разности потенциалов на термодатчике с сопротивлением переменного типа. На охлажденном моторе напряжение высокое, а на прогретом агрегате – низкое.

При эксплуатации такого устройства, как датчик температуры ВАЗ 2110 инжектор, следует помнить, что температурный режим жидкости-охладителя оказывает значительное влияние на многие технические характеристики, которые подлежат управлению контроллером.Замена датчика температуры охлаждающей жидкостиВ автомобиле ВАЗ десятой модели замена датчика температуры не представляет большой проблемы. Порядок проведения замены:Снимаем отрицательный провод от соответствующей клеммы автомобильного АКБ.Сливаем жидкость-охладитель из радиатора автомобиля.Демонтируем фильтр воздуха для комфортности при производстве ремонтных работ.Отжимаем зажим из пластмассы, удерживающий проводную колодку от температурного датчика.Демонтируем изделие из патрубка охладительной системы.Монтаж изделия осуществить в обратной последовательности.Автомобильный датчик температуры ВАЗовской «десятки» желательно использовать в соответствии с заводской номенклатурой кодов запасных частей. Это обеспечит корректное применение данного изделия.

Указатель температуры ОЖ

ОЖ, как вы уже знаете, это охлаждающая жидкость. Для нее также предусмотрен свой специальный датчик. По своим функциям он напоминает подсос, который устанавливается на карбюраторных версиях ВАЗ 2110 и не только.


Устройство считывающе температуру ОЖ

То есть, этот датчик отвечает за регулировку горючего. Чем холоднее будет мотор, тем больше топлива он получит. Для данного указателя характерны определенные поломки:

  • Внутри регулятора может нарушиться электрический контакт;
  • Возле троса акселератора расположены провода, которые не редко теряют изоляцию;
  • Датчик выходит из строя, если вентилятор начинает работать при холодном силовом агрегате;
  • Возникают определенные сложности при запуске сильно нагретого двигателя;
  • При поломке датчика возникает повышенный расход топлива.

Статья в тему: Свечи забрызгивает маслом или заливает бензином на ВАЗ 2110

Пошаговая диагностика

  • Устанавливаем машину на смотровой канал. В качестве альтернативы используем гидравлический подъемник;
  • Открываем капот для улучшения зоны видимости;
  • Из-под днища отвинчиваем шесть винтов – крепежей металлической защиты. Извлекаем ее с посадочного места;
  • Под корпусом выпускного коллектора предустановлен ДД. Аккуратно поддеваем колодку с проводами, разъединяем контакт;
  • Подводим к концевикам клеммы мультиметра;
  • Замеряем фактическое сопротивление, сопоставляем полученные результаты со стандартами, которые указаны в инструкции по эксплуатации;
  • На основании полученных данных принимаем решение о целесообразности дальнейшего использования оборудования.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
