Аве 072 4ухл4 схема подключения

Подключение

Для подключения к сети 220 В понадобятся следующие инструменты и детали:

Двигатель от старой стиральной машины-автомат (возможно использование как отечественных машин, так и итальянских);
Мультиметр для измерения сопротивления;
Вилка для контакта проводов с розеткой;
Тумблер или иной переключатель;
Изолента и нож для зачистки проводов.

В первую очередь необходимо отделить пары проводов от объединяющего пластикового кожуха, показанного на фото. Для этого их можно просто обрезать у его основания, но перед этим желательно запомнить их попарное расположение слева направо. Делается это с целью упрощения дальнейшего нахождения пар проводов.

Стоит сразу уточнить, что для подключения электродвигателя от стиральной машины понадобится только 4 провода: 2 от статора и 2 от щеток ротора. Но на выходе из мотора их гораздо больше. Стандартно проводов на выходе 6-8, но в зависимости от модели стиральной машины их может быть до 12 штук.

Итальянская стиральная машина-автомат, как правило, имеет отличительную черту, а именно 8 выходящих проводов, 4 из которых выходят от статора. Однако тут требуется уточнение: 2 провода отходят от термореле и 2 от самого статора. Последние два и нужны для подключения.

Обычно провода, предназначенные для определенных целей, помечаются определенным цветом. Но лучше не рисковать и уже зачищенные концы проверить мультиметром.

Для этого прибор выставляется на измерение сопротивления. Провода, идущие от таходатчика, покажут 70 Ом. Они не нужны для дальнейшего подключения, так как являются регулятором оборотов, но служат ориентиром для дальнейшего подбора пар.

После найденной пары от таходатчика слева направо осуществляется поиск остальных проводов.

Существует вариант стиральной машины, где статор имеет 3 провода. Третий провод является дополнительным выводом обмотки. Для подключения в сеть 220 В он не требуется. Поэтому необходимо следовать вышеописанной инструкции по нахождению пары.

После того, как пары проводов найдены, необходимо соединить 1 провод от статера и 1 провод от щеток ротера вместе. Оставшиеся провода – с вилкой. При включении двигатель будет вращаться в определенную сторону. При замене контакта 1 провода от статера с проводом от щетки ротера направление движения двигателя изменится.

Такое устройство имеют современные электродвигатели, в том числе и итальянский электродвигатель от стиральной машины. Однако устройство двигателя старой стиральной машины несколько иное. В нем отсутствует большое количество проводов, но и определить их не так просто.

Как подключить электродвигатель от старой стиральной машины?

Устройство старого двигателя схоже с современными моделями, и для работы понадобятся все те же 4 провода. Как и в первом случае, для нахождения пары необходим тестер. Прикладывая поочередно его щупы к проводам, пара будет быстро найдена.

Найдя пары, необходимо установить пусковую обмотку и рабочую обмотку.

Пусковая обмотка необходима для создания начального магнитного поля или так называемого крутящего момента.
Рабочая обмотка создает постоянное магнитное поле.

Определить пусковую обмотку просто. На паре проводов, отвечающих за нее, сопротивление будет больше, чем на рабочей паре.

Далее происходит подключение проводов к сети 220 В и замыкание пусковой обмотки на рабочей. Для этого провода рабочей обмотки, как и в варианте с новыми стиральными машинами, запитываются от сети при помощи вилки и розетки. Один провод пусковой обмотки изолируется с одним из проводов рабочей обмотки. Второй провод также запитывается от розетки. Предусматривается и выключатель, который устанавливается в месте, где провод от рабочей обмотки идет к сети.

Если возникает надобность изменить направление вращение двигателя, то необходимо всего лишь поменять местами провода пусковой обмотки.

Как следует из вышеописанного, принцип подключения электродвигателя при помощи 4 проводов схож на всех моделях. Сложностей с примитивным подключением для работы двигателя в одном направлении не возникнет ни у кого, так как для этого нужны знания физики 8 класса. Но для более комфортной работы с устройством возможность переключать направление вращения двигателя по ходу работы является незаменимой. По этой причине рекомендуется установить дополнительный тумблер, переключающий полярности пусковой обмотки.

Для лучшего понимания всех этапов подключения можно посмотреть это видео, наглядно показывающее подключение электродвигателя от стиральной машины-автомат.

Как подключить двигатель от стиральной машины к сети 220В

Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны. Бытовое обслуживание населения играет очень важную роль. Оно активно способствует сближению условий жизни городского и сельского населения, закреплению кадров, особенно на селе и в обживаемых районах, рациональному использованию материальных и трудовых ресурсов. Одной из перспективных и быстроразвивающихся отраслевых групп бытовых услуг является ремонт бытовых машин и приборов.

Так как питающие напряжения у различных потребителей могут различаться друг от друга, возникает необходимость переподключения электрооборудования.

Схема термореле

Терморегулятор в холодильной установке играет роль устройства, поддерживающего работу в заданном температурном режиме путем периодического включения и отключения компрессора. На современном этапе применяется 2 вида термореле:

Механические устройства используются в старых холодильниках, а также у таких современных производителей, как Indesit, Stinol, Atlant.

Схема механического терморегулятора

Данное устройство манометрического вида. Сильфон и его трубка (запаянная гофрированная металлическая емкость) заполнены фреоном либо хлорметилом, находящимся в виде пара. Давление рабочей среды прямо пропорционально изменяется при изменении температуры. В конце трубки фреон находится в жидком состоянии и прижимается к испарителю.

Схема подключения двигателя через конденсатор

Есть 2 типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Их различие в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это нужно потому, что после разгона она снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная, они смещены относительно друг друга на 90°. Благодаря этому можно менять менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Мангал

Корпус стирального барабана, изготовленный из прочной и качественной «нержавейки» выдерживает очень высокие температуры. Поэтому его можно использовать в качестве мангала.

Несколько труб, полчаса работы сваркой и на вашей усадьбе появится удобный мангал для шашлыков. Сделав опорную часть конструкции разборной, вы сможете брать его с собой на загородные пикники.

Для изготовления мангала подходят барабаны от фронтальных машин, а также от стиралок с вертикальной загрузкой. В этом случае вам придется обрезать болгаркой одну из боковых сторон корпуса, а снизу снабдить его устойчивой опорой.

Мощность электродвигателя стиральной машинки

Классы стирки, потребления энергии, отжима определяются в диапазоне от «A» до «G». Стирка класса «A» означает высокую эффективность, стиральная машина справляется с пятнами и другими загрязнениями. Подгруппы «B» и «C» также хорошо стирают, но больше расходуют при этом электричества. Модели классов «F» и «G» сейчас не встречаются. Класс сушки «А» означает, что барабан машинки может вращаться в минуту до 1600 раз. При этом на выходе вы получите практически сухое белье, готовое для глажки. Более «слабый» класс «G» отжимает вещи со скоростью 400 оборотов минуту, белье остается влажное, требует дополнительной сушки.

Если вы хотите купить недорого мощную и надежную стиралку автомат, выбирайте модель без дополнительных функций. Они неоправданно повышают стоимость техники. И выбирайте машинку известных производителей. Аппараты сомнительного производства ненадежны и имеют невысокие эксплуатационные свойства.

Потребляемая мощность стиральной машины

Классы бытовой техники по экономичности потребления энергии: от «A» до «G». Машинки класса «A» наиболее экономичны. Один или два знака «+» означают еще меньшее потребление энергии. Это значит, что стиральная машина класса «A++» экономичнее стиралки «A». Больше всего энергии потратит бытовая техника класса «G». Что касается стиральных машин, в современных моделях используются двигатели максимально класса «D», не более. Какая мощность у стиральной машины можно узнать из информации на специальной наклейке на корпусе прибора. Например:

Машинка «A++» потребляет на 1 кг белья 0,14 кВт час.
Стиралка «A+» на 1 кг стираемых вещей тратит 0,16 кВт час.
Техника класса «A» тратит на 1 кг белья в среднем 0,18 кВт час.
Буква «B» указывает, что на стирку 1 кг вещей техника потребит в среднем 21 кВт час.
Стиралка с о потребует в среднем 0,25 кВт час кг.
Для класса «D» будет достаточно на кг вещей 0,29 кВт час.

Потребляемая мощность машин автомат составляет не более 0,31 кВт час кг. Группы «E» и «F» не используются в быту. Такая техника очень требовательна: расходует до 0,39 кВт за 1 час. Класс «G» расходует 0,4 кВт час и выше, что делает аппарат неоправданно дорогим в эксплуатации. Указаны средние показатели потребления мощности. Эти данные получены в условиях лабораторных испытаний: 60° температура воды, вещи из хлопка, наполненность барабана машинки максимальная.

Соответственно, если вы выставите другую температуру, загрузите вещи из другой ткани, положите меньшее количество белья, то и потребляемая мощность изменится. На этот показатель также влияет программа стирки, ведь каждый режим имеет разную длительность и интенсивность. На информационной наклейке также указывается максимальная мощность машинки. Мощность стиральной машины в квт достигает отметки 4. Эта техническая характеристика обозначается «P», указывает на уровень забора энергии. «P» — это потенциал стиральной машины, ее верхний предел потребления мощности. То есть какой бы режим вы не выбрали, больше энергии машинка не потратит. Например, стиральная машина класса «A» характеризуется максимальной мощностью 2,2 кВт. За одну стирку такая машинка на 5 кг вещей в сухом виде потратит 95-100 Вт. Примерно такое же количество энергии требуют машинки класса «B» или «C». Выходит, что переплачивать на суперэкономные стиралки класса «A++» нет смысла.

Мощность тэна стиральной машины

Для схемы «Плавный пуск и остановка электродвигателя»

Полупроводниковые низковольтные устройства плавного пуска (SSRV) электродвигателя служат для снижения разрушающего воздействия резких бросков тока, вызывающих механические напряжения в оборудовании и компонентах системы. В фирмы ABB Inc. основной упор делают на расширение функций «мягких» пускателей, которые могут использоваться и в качестве устройств защитного отключения двигателя. Работа таких пускателей основана на контроле тока электродвигателя, напряжения и температуры. Новый подход к решению проблемы состоит в плавном увеличении вращающего момента, а не напряжения на двигателе.Устройство плавного пуска рассчитывает реальную мощность статора, его убытки и. как результат, реальную мощность, переданную на ротор

Важно, что вращающий момент двигателя больше не зависит напрямую от подаваемого на мотор напряжения или от его механических характеристик. Увеличение вращающего момента происходит в соответствии с рассчитанным по времени графиком разгона.Низковольтные «мягкие» пускатели фирмы Eaton (S752

Тиристорные зажигалки газа схема SB01 и S811) используют для менеджмента обмоткой контактора напряжение с широтно-импульсной модуляцией (ШИМ) амплитудой 24 В. При этом в установившемся режиме устройство потребляет всего 5 Вт. Устройства менеджмента двигателем Ci-tronic фирмы Danfoss охватывают диапазон до 20 кВт (в зависимости от входного напряжения). Самый малогабаритный модуль устройства плавного пуска MCI-3 имеет ширину всего 22.5 мм. Модуль MCI-15 рассчитан на работу с двигателем мощностью до 7.5 кВт при напряжении 480 В.Важной характеристикой пускателей SSRV является плавная остановка двигателя. Устройства плавного пуска PST Series от ABB включают интерфейс HMI с простым текстом для облегчения задания режима плавной остановки центробежных насосов, дробилок, мешалок и т.п. Устройства непрерывно отслеживают вращающий момент двигателя, чтобы определить пора начала снижения ск… Смотреть описание схемы …

Загрузка. Пожалуйста, подождите…

Прочие модели «Рига»

«Рига – 13» — похоже по всем характеристикам с остальными машинками этого ряда. Отличительной особенностью модели «Рига – 13» является шланг, который перекачивает мыльный раствор со дна бака для белья в верхний слой. По замыслу конструкторов это усиливает эффект стирки. На более поздних моделях этот же шланг позволял выполнять слив грязной воды. Электродвигатель имел мощность 180 Вт, при 1 425 об/мин. Подключался по специальной схеме к сети питания 220 Вольт.

«Рига – 60» — модернизированный вариант модели «Рига – 55» запущенный в производство в начале 60-х годов, имел схожие с ней характеристики. В «Риге – 60» устройство ручного отжима позволяло регулировать расстояние между валиками. Электродвигатель использовался мощностью на 150 Вт, рассчитанный на напряжение питания 127 или 220 Вольт.

Виды двигателей

Тип электромотора, выбранного для самоделки, зависит от возраста и модели машины для стирки. Например, если это была старая, еще с советских времен машинка для стирки, то на ней, скорее всего, устанавливался надежный электродвигатель асинхронного типа. Такой мотор от стиральной машины обладает мощностью 180 Вт, имеет отличные показатели крутящего момента и является самым удобным мотором для самоделок. Также в руках мастера могут оказаться двухскоростной электродвигатель, коллекторный мотор или движок от современной СМ любой модели и класса.

Асинхронный мотор

Асинхронные электродвигатели, используемые для стиральных агрегатов, могут быть с двумя или тремя фазами. Но примерно с 2000 г. производство моторов с двумя фазами практически прекратилось, и их заменили на более современные трехфазные, с частотной регулировкой скорости вращения.

Такое устройство состоит из статора, который является неподвижным элементом электромотора и ротора, приводящего в движение барабан устройства.

Преимущество этого устройства состоит:

В простой конструкции.
Легкости в обслуживании.
В низком уровне шума.
В невысокой стоимости.

Коллекторный двигатель

Такие электроприводы используются с 90-х годов и считаются практически универсальными из-за возможности подключать их не только к переменному, но и постоянному напряжению,

Электродвигатель имеет алюминиевый корпус в который встроен коллекторный ротор, статор и блок с контактными щетками.

Достоинства коллекторного мотора:

Небольшие размеры.
Плавное регулирование оборотов с помощью увеличения или уменьшения напряжения.
Способность работать с разными видами напряжения.
Отсутствует привязка к частоте электрической сети.

Недостаток выражается в частой смене контактных щеток и недолгом сроке эксплуатации.

Инверторный привод

Это мотор с прямым приводом, который еще называют инверторным электродвигателем. Он не имеет коллекторного ротора. Разработан корейской компанией LG и относится к новейшим технологиям. Массовое производство инверторных приводных моторов началось с середины 2005 г. Благодаря надежной, долговечной и простой конструкции, они прочно удерживают лидирующую позицию на рынке электроприводов.

К достоинству инверторного привода можно причислить:

Компактность.
Низкий уровень вибрации машинки.
Высокий КПД
Отсутствие контактных щеток и ременной передачи.
Практически бесшумную работу.

Особенности применения магнитного пускателя

В управляющей части устройства предусмотрено несколько пар контактов, на которых собирается схема релейной автоматики. Один из них всегда является нормально замкнутым, а второй – нормально разомкнутым.

У кнопки «Пуск» рабочим считается нормально разомкнутый контакт, а у кнопки «Стоп» задействован нормально замкнутый элемент.

При выполнении подключения рассматриваемого устройства осуществляются соединения нескольких типов.

Схема подключения однофазного двигателя

Фаза, наряду с входной клеммой, подключается также к входу контакта кнопки «Стоп», а ноль соединяется с входной клеммой катушки, что обеспечивает протекание через нее управляющего тока.

Активный контакт кнопки «Пуск» при работающем двигателе шунтируется аналогичным элементом катушки. Для формирования этой цепи выполняются два дополнительных соединения, схема которых показана на рисунке выше:

выход рабочего контакта кнопки «Стоп» параллельно соединяется с контактами выхода кнопки «Пуск» и входа управляющей катушки;
выход нормально разомкнутого контакта управляющей катушки параллельно соединяется с ее выходной клеммой и с входом рабочего контакта кнопки «Пуск».

Включение в работу

Первое, что нужно сделать, это определить, где середина катушек, то есть, место соединения. Если наш асинхронный аппарат в хорошем состоянии, то это сделать будет проще – по цвету проводов. Можно посмотреть на рисунок:

Если все так выведено, то проблем не будет. Но чаще всего приходится иметь дело с агрегатами, снятыми со стиральной машины неизвестно когда, и неизвестно кем. Асинхронный трёхфазный двигатель Электрический счетчик трехфазный Как проверить. Здесь, конечно, будет сложнее.

Стоит попробовать вызвонить концы при помощи омметра. Максимальное сопротивление – это две катушки, соединенные последовательно. Помечаем их. Дальше, смотрим на значения, которые показывает прибор. Пусковая катушка имеет сопротивление больше, чем рабочая.

Теперь берем конденсатор. Вообще, на разных электрических машинах они разные, но для АВЕ это 6 мкФ, 400 вольт.

Если точно такого нет, можно взять с близкими параметрами, но с напряжением, не ниже 350 В!

Давайте обратим внимание: кнопка на рисунке служит для пуска асинхронного электродвигателя АВЕ, когда он уже включен в сеть 220! Другими словами, должно быть два выключателя: один общий, другой – пусковой, который, после его отпускания, отключался бы сам. Иначе спалите аппарат

Если нужен реверс, то он делается по такой схеме:

Если все сделано правильно, тогда будет работать. Правда, есть одна загвоздка. В борно могут быть выведены не все концы. Тогда с реверсом будут сложности. Разве что разбирать и выводить их наружу самостоятельно.

Вот некоторые моменты, как подсоединять асинхронные электрические машины к сети 220 вольт. Как подключить электродвигатель однофазный к сети 220 Вольт. Пуск и работа асинхронного двигателя на 220В на примере двигателя типа АВЕ 071-40У4 от стиральной машины Сибирь. Схемы несложные, и при некоторых усилиях вполне возможно все это сделать собственными руками.

пара вечеров.Итак очередной законченный проект. Заточной станок ЗС-220-180-1350

Собран на движке от старой стиральной машины типа «Вятка». Долго этот движок валялся в гараже, и наконец то дошли до него руки. Собрали за два вечера, первый вечер ушёл на крепление движка к основанию, подборке кондёров и поискам схемы подключения в нэте по мобиле. За второй вечер выточили планшайбы и втулку для крепления абразивного диска на валу, установке выключателя и дополнительной розетке.

Двигатель асинхронный тип АВЕ-071-4С УХЛ4 50Hz 180W cos&0.90 1350об/мин 1Р10

220V 1.5А КПД60% S3

Конденсаторы: МБГО-1 1мкФ/600В * 4 штуки.

Фотографии с чёрным основанием относятся к первой изначальной версии. Далее пришлось пересобрать станок на другом основании, потому что предыдущая версия постояла в луже чуток и основание разбухло, да и для экономии места выкинули розетки, чтоб станочек поместился в шкаф. После фотографий два видеоролика по сборке.

Видеоролик по сборке (нарезка фотографий с описанием)

Видеоролик с ускоренной съёмкой сборки станка:

Как регулировать вращение

Существует много способов управления оборотами:

лабораторный автотрансформатор;
плата регулировки бытовой техники;
кнопки шуруповёртов, болгарок;
регуляторы освещения (включатели, тумблеры).

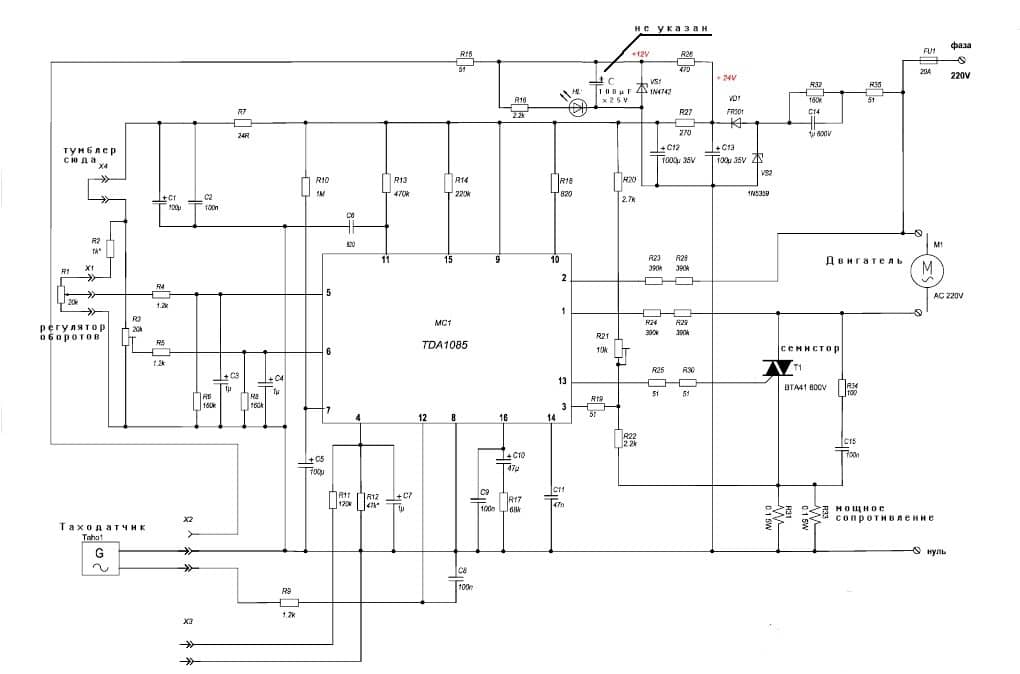

Схема регулировки простая, её можно сделать своими руками.

Это удовлетворительный вариант для насоса или вентилятора. Для более мощных механизмов (например, станков) понадобится иная схема регулятора.

Суть вопроса — как уменьшить обороты, не потеряв работоспособность? Подключение производится через тахогенератор, который передаёт количество витков микросхеме регулятора оборотов, координирующей цикл с помощью тиристора.

Такая плата позволяет как увеличить обороты, так и снизить, но требует постоянного, интенсивного охлаждения из-за перегрева. Подробное видео о том, как регулируются скорость и сила хода подключением к микросхеме, можно посмотреть здесь:

Теперь вы знаете, какие обороты делают различные виды двигателей и как наладить этот процесс в домашней мастерской. Удачи!

Видео

На видео, размещенном ниже, можно еще раз ознакомиться с порядком подключения двигателя от стиральной машины.

Об авторе:

Наталья Миронова

Мама, жена и просто счастливая женщина. Черпает вдохновение в путешествиях, не представляет жизни без книг и хороших фильмов. Стремится стать идеальной хозяйкой и всегда готова поделиться полученным опытом.

Нашли ошибку? Выделите её и нажмите кнопки:

Ctrl + Enter

Интересно!

Существуют самые разные шарики, которые используются в стиральной машине. Антистатические не дадут ткани прилипать к телу после стирки, шарики со специальными петельками «причешут» ворсинки и предотвратят появление катышков, а силиконовые с пупырышками не дадут сваляться пуху при стирке верхней одежды.

Существует стиральная машина «для холостяков». Белье, постиранное в таком агрегате, совсем не нужно гладить! Все дело в том, что устройство не имеет барабана: часть вещей можно разместить внутри контейнера прямо на вешалках (например, пиджаки и рубашки), а вещи поменьше (допустим, белье и носки) – на специальных полочках.

Выражение «мыльная опера» («мыло») возникло не случайно. Самые первые сериалы и шоу, аудиторию которых составляли женщины, транслировались по телевидению в то время, когда домохозяйки выполняли уборку, глажку и стирку. К тому же для привлечения зрительниц к экранам в эфире часто прокручивали рекламные ролики моющих средств: мыла и порошков.

Истории известен факт, когда котенок попал в барабан стиральной машины и, пройдя полный цикл стирки на программе «Шерстяные вещи», выбрался из агрегата целым и невредимым. Единственной неприятностью для домашнего питомца стала аллергия на стиральный порошок.

Стиральные машины, оснащенные функциями «Без глажения» или «Легкая глажка», могут стирать белье и при этом практически не мять его. Достигается такой эффект за счет особого подхода к отжиму – он выполняется на низких оборотах, с большими паузами, причем в баке сохраняется небольшое количество воды.

Стиральные машины имеют отношение к возникновению выражения «отмывать деньги». В 30-е годы XX века американские гангстеры использовали сеть прачечных в качестве прикрытия своей нелегальной деятельности. Выдавая доходы от преступной деятельности за выручку, полученную от чистки одежды, они превращали «грязные» деньги в «чистые».

Первая официально запатентованная стиральная машина была изготовлена из дерева и представляла собой ящик с рамой, наполненный до половины деревянными шариками. Внутрь загружали белье для стирки, моющее средство и при помощи рычага передвигали раму, которая, в свою очередь, заставляла двигаться шарики и перетирать белье.

В XIX веке на стирку дамских туалетов уходила масса времени. Платья предварительно распарывали, а затем стирали и сушили каждую часть отдельно, чтобы ткань не деформировалась. После стирки одежду сшивали заново.

Для стирки небольших вещей в дороге или гостинице удобно использовать обычный полиэтиленовый пакет. Носки или колготки разминают внутри завязанного пакета вместе с водой и небольшим количеством моющего средства. Такой способ позволяет предварительно замочить вещи и выполнить стирку, не повредив ткань и не потратив много порошка и воды.

Принцип действия электродвигателя постоянного тока

В основе принципа работы любого современного электродвигателя постоянного тока лежит принцип магнитной индукции, а также «Правило левой руки». В том случае, если по верхней части обмотки якоря пропустить ток в одном направлении, а по нижней в другом, то он начнет вращаться. Это обусловлено тем, что по правилу левой руки, проводники, которые уложены непосредственно в пазах якоря, будут выталкиваться из магнитного поля, которое создается станиной.

Таким образом, верхняя часть будет выталкиваться влево, а нижняя – вправо, что приведет к вращению самого якоря, поскольку вся энергия от проводников будет передаваться и ему. Однако, в тот момент, когда проводники провернутся и части якоря поменяются местами расположения, его вращение остановится. Чтобы этого не случилось, в электродвигателе применяется коллектор, предназначенный для коммутирования обмотки якоря.

Инверторный двигатель стиральной машины

Более 10 лет назад южнокорейской компанией LG был изобретен инверторный двигатель с прямым приводом. В основе конструкции известные элементы:

Статор – состоит из 36 катушек намотанных вокруг стальных сердечников и соединенных «звездой».
Ротор – выполнен в форме чаши из стали с вклеенными по периметру 12 магнитами.

Главная особенность инверторного двигателя в стиральной машине заключена в непосредственном креплении привода к валу барабану, минуя соединительные элементы. Ротор прикрепляется при помощи пластиковой втулки со шлицами, которая не позволяет намагничивать вал.

В конструкцию так же входят:

Датчик Холла (тахогенератор) вмонтирован в корпус и считает обороты двигателя стиральной машины.
Термопредохранитель защищающий агрегат от перегрева.

Преимущества

По заверениям производителя пользователи техники с инверторными моторами получают следующие преимущества:

Долгая бесперебойная работа из-за отсутствия быстро изнашиваемых элементов.
Низкий уровень шума и вибрации, за счет отсутствия трущихся деталей, что делает незаменимыми инверторные двигатели для встраиваемых стиральных машин.
Высокий КПД — обусловлен отсутствием сопротивления при передаче крутящего момента от ротора к барабану, а это означает экономию электроэнергии до 20%,
Небольшие размеры.

Недостатки

Главный и самый существенный минус инверторных стиральных машин — высокая стоимость обусловленная большими затратами и трудоемкостью при производстве. Их цена минимум на 30% выше по сравнению с аналогичными по параметрам и функциям машинками с коллекторным двигателем.

У инверторных моторов сложная система управления.

Суммируя вышесказанное можно с уверенностью сказать, что при поломке ремонт агрегата обойдется в значительную сумму.

Неисправности

Инверторные двигатели позиционируются как долговечная техника, выполненная из высококачественных комплектующих, но поломки случаются.

Наиболее частая причина неисправности мотора — выход из строя датчика Холла. В кодах ошибок стиральных машин LG данная неисправность сигнализируется на табло символами SE. В этом случае машинка может начать издавать дребезжащие звуки или остановиться. Единственный способ устранить поломку – заменить деталь на рабочую.

Довольно редко выходит из строя сам инвертор, но тут потребуется помощь специалиста обладающего соответствующими навыками и специализированным оборудованием.

Самодельная бетономешалка

Если вы затеяли небольшой ремонт, требующий, к примеру, оштукатуривания стен, вам пригодится бетономешалка. И снова пригодятся детали стиральной машины.

В результате вы получите компактный прибор с небольшой мощностью, который не жалко будет выбросить после окончания ремонтных работ

В качестве ёмкости для бетона можно использовать всё тот же барабан с предварительно запаянными отверстиями для слива воды. Лучше всего использовать детали от машины с фронтальной загрузкой, там почти ничего не придётся переделывать. Для укрепления корпуса используйте металлический уголок, а для удобного перемещения бетономешалки оснастите её колёсиками. Главная сложность в конструкции − изготовление «качелей» для правильного наклона и последующего слива бетона. Как это правильно сделать в видео:

Двигатель Д5-ТР.

Двигатель с электромагнитным возбуждением. Двигатель имеет разные варианты исполнения и схем включения, но какие бы они не были, нам нужны всего четыре конца – два от статорной обмотки и два от роторной, т.е. от коллекторных щеток.

Для того, чтобы такие двигатели вращались в другую сторону, необходимо, чтобы полярность питающего напряжения на одной из обмоток оставалась постоянной, а полярность другой менялась на противоположную. Схема включения этого, как и любого другого с электромагнитами, показана на рис.1. Здесь постоянную полярность включения имеет статорная обмотка (обмотка возбуждения), что обеспечивается применением выпрямительного моста, а полярность роторной можно менять. Теперь реверс производится так же переполюсовкой напряжения питания.

Как подключить двигатель от стиральной машины автомат

Куда можно подключить мотор от машинки автомат? Вариантов огромное количество, а самое главное то, что если есть данные о работе таких изделий и о правилах подключения, то вполне возможно собрать новые устройства, способные пригодиться в хозяйстве. Не стоит выкидывать стиралки до того, пока они не будут полностью разобраны, так как внутри может быть огромное количество полезных принадлежностей. К примеру, при поломке машинки марки Индезит можно получить двигатель мощностью в 430 Вт, способный развивать скорость до 11500 оборотов в минуту. Естественно, использовать его можно только при условии, что деталь полностью исправна и не станет причиной поломки новой техники. Идей того как можно использовать двигатель старой машинки существует неимоверное количество, причем даже стиралка малютка имеет свой движок способный принести пользу.

Варианты:

Наиболее простой вариант – это изготовление точильного станка, который позволит затачивать такие предметы как ножницы, ножи и тому подобные колющережущие предметы. Включается такой наждак только после того как мотор будет тщательно закреплен на поверхности прочного основания, а также установки вала на точильном камне или шлифовального круга. После сборки можно подсоединять оборудование к сети.
Если ведется строительство, например, частного дома или заливание окружающей территории бетоном, то может потребоваться бетономешалка. Именно для нее можно использовать электродвигун. Переделать стиралку в бетономешалку не сложно, и для этого нужно еще отсоединить бак от стирального оборудования.
Вибростолы с использованием такого мотора, позволят изготавливать шлакоблок, стоимость которого далеко не маленькая, а своими руками можно не плохо сэкономить.
На участке много травы? Есть кролики, которым требуется трава? Регулярно проводится покос сена? Если правильно использовать моторчик, то он сможет стать отличным заменителем триммера и позволит убирать траву быстро, просто и не потратив на это много средств. Этот аппарат считается просто необходимым тем, кто проживает за пределами города и особенно для тех, кто любит заниматься сельским хозяйством.

Это лишь минимальный список того, что можно сделать, если использовать деталь от стиралки в виде электродвигателя. Могут потребоваться различные насадки, дополнительные емкости или же вовсе вспомогательные детали, но если иметь идею, то создать новое оборудование получится быстро и без вложений.

Крановые электродвигатели с короткозамкнутым ротором

Серии двигателя	Типо- размер	Мощн. кВт	Об/мин	Серии двигателя	Типо- размер	Мощн. кВт	Об/мин	Серии двигателя	Типо- размер	Мощн. кВт	Об/мин
МТКН, MTKF, ДМТKF	011-6	1,4	1000	МТКН, MTKF	311-8	7,5	750	МТКН, MTKF	412-8	22	750
МТКН, MTKF, ДМТKF	012-6	2,2	1000	МТКН, MTKF	312-6	15	1000	4МТКМ	225 М6	37	1000
МТКН, MTKF, ДМТKF	111-6	3,5	1000	МТКН, MTKF	312-8	11	750	4МТКМ	225 М8	30	750
МТКН, MTKF, ДМТKF	112-6	5,0	1000	МТКН, 4МТК	200 LA6	22	1000	4МТКМ	225 L6	55	1000
AMTKF	132 М6	5,0	1000	МТКН, 4МТК	200 LA8	15	750	4МТКМ	225 L8	37	750
МТКН, 4МТКН	132 LA6	5,5	1000	МТКН, 4МТК	200 LB6	30	1000	МТКН, MTKF	511-6	37	1000
МТКН, 4МТКН, AMTKF	132 LB6	7,5	1000	МТКН, 4МТКМ	200 LB8	22	750	МТКН, MTKF	511-8	30	750
МТКН	211А-6	5,5	1000	МТКН, MTKF	411-6	22	1000	МТКН, MTKF	512-6	55	1000
МТКН, MTKF	211-6	7,5	1000	МТКН, MTKF	411-8	15	750	МТКН, MTKF	512-8	37	750
МТКН, MTKF	311-6	11	1000	МТКН, MTKF	412-6	30	1000	МТКН, MTKF	612-10	75	600
