Какие признаки умирающего стартера

Неисправность стартера

Если при запуске двигателя стартер издает один громкий щелчок и больше ничего не происходит, в 100%!случаев это вызвано неполадками в самом модуле. Один щелчок свидетельствует о том, что заряд доходит до стартера, так как реле щелкает. При этом выход из строя реле исключается. Причиной проблемы с функционированием этого модуля может быть нестабильный заряд, который до него доходит. В таком случае следует попробовать запустить двигатель еще раз, и повторять попытки с интервалом 20 секунд. Возможно, со 2-й или 3-й попытки у вас получится завести машину. Если двигатель так и не завелся, исследуйте такие потенциальные причины неисправности:

  • вышел из строя бендикс стартера;
  • сломалось втягивающее устройство;
  • главная обмотка стартера оборвалась;
  • замыкание обмотки;
  • изношены щетки и втулки.

В последнем случае необходимо лишь заменить вышедшие из строя составляющие.

В любом случае, вне зависимости от причины, по которой возникла данная неполадка, первым делом следует осмотреть и проверить все видимые снаружи контакты. Нередко стартер перестает выполнять нормально свои функции из-за слабого контакта в том или ином узле. Также довольно частой причиной является нестабильный заряд. В таком случае достаточно лишь повторить попытку запуска двигателя несколько раз. Скорее всего, после двух-трех попыток вам удастся завести двигатель, и подобная ситуация не повторится при следующих запусках.

Даже если в итоге вам удалось завести двигатель с какой-то попытки, не стоит считать проблему решенной. В противном случае в какой-то момент автомобиль просто перестанет заводиться и вам придется искать альтернативные способы запуска двигателя. Не стоит решать проблему заменой стартера.

Автомобиль давно перестал быть роскошью. Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности — на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас — о том, что делать, если не крутит стартер на Приоре.

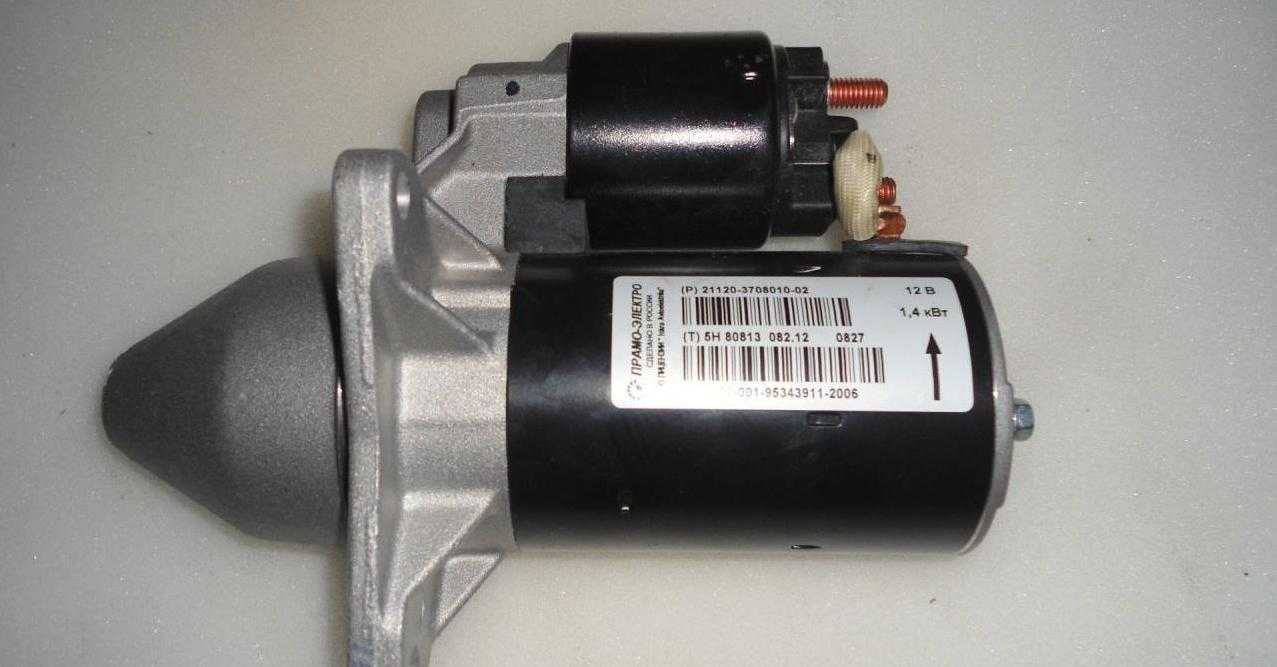

Для начала поймем, как работает стартер, каково его устройство. Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпус, на котором крепится втягивающее реле. Оно предназначено для ходом шестеренки и подачи питания на электромоторчик.

Когда вы поворачиваете ключ зажигания, ток подается на реле. С помощью электромагнита оно втягивается, при помощи специального механизма передвигает при этом шестеренку и запускает двигатель путем замыкания контактов. Когда ключ отпускается, на магнит втягивающего реле питание перестает подаваться, происходит срабатывание реле в другую сторону и контакты размыкаются. Итак, мы знаем, как в общих чертах выглядит принцип работы стартера, соответственно теперь нам будет проще понять, отчего на Приоре не крутит стартер.

Если при повороте ключа зажигания раздаются щелкающие звуки, а лампочки на панели приборов гаснут — возможно, дело в аккумуляторе. Его необходимо проверить, подзарядить, долить электролита или заменить. Аккумулятор в порядке? Тогда ситуация становится интереснее. Проверьте провода, которые идут от аккумулятора. Если они греются, проверьте их контакт с аккумулятором. Снимите с клеммы, зачистите, смажьте их (бывает, происходит окисление) и установите обратно.

Посмотрите соединение клеммы массы с кузовом. Если нужно — зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания. Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

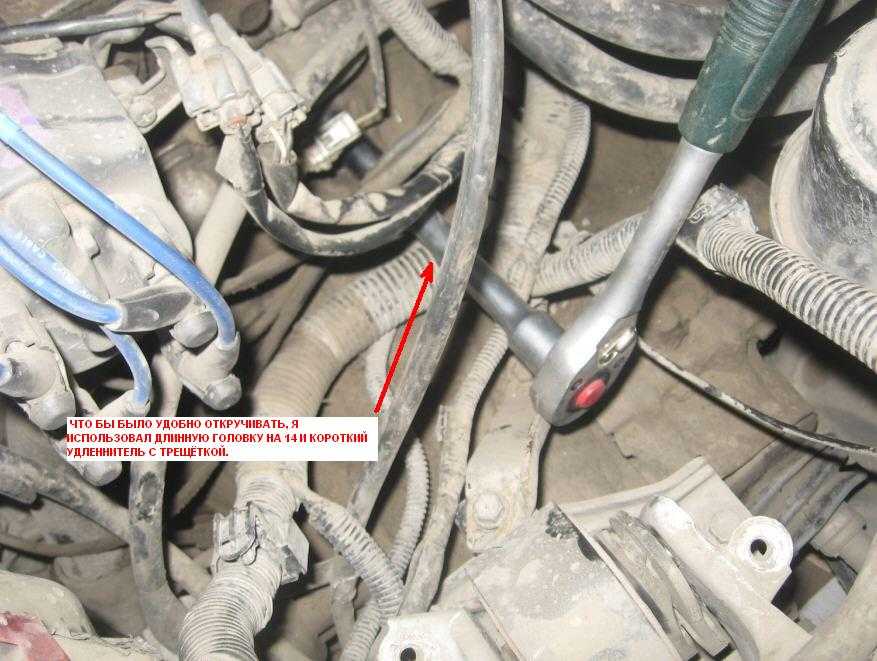

Процедура снятия выглядит так: отсоедините клеммы аккумулятора, открутите и снимите воздушный фильтр, отверните и снимите провод «плюс» от стартера. Затем отсоедините разъем от реле, отверните гайки крепления стартера и снимите его. Мы уже куда ближе подобрались к решению вопроса, почему у Приоры стартер не крутит. Теперь берем провода для прикуривания («крокодилы») и соединяем ими провод «минус» аккумулятора и корпус стартера. Плюсовой замыкаем на разъем реле, после чего должно произойти срабатывание и выброс шестеренки вперед. Если нет — меняйте втягивающее.

Можно зацепить минусовой провод на корпус стартера, а плюсовой — на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.

Восстановление бендикса


Пожалуй, наиболее загруженной деталью стартера является бендикс, конструктивно представляющий собой блок из шестерни и обгонной муфты, также называемой «фривилом». Этот комплекс выполняет функцию передачи крутящего момента от якоря к установленному на двигателе маховику.

Последовательность передачи вращения от стартера к мотору следующая: ротор – фривил – шестерня – маховик. По принципу работы обгонная муфта сходна с задней втулкой велосипеда, но отличается от последней тем, что ремонту обычно не подлежит.

Однако работоспособность неисправному бендиксу порой удаётся вернуть, «проварив» это устройство в нагретом стартерном масле. При этом застывшая старая смазка частично вымоется и смешается со свежей, что должно добавить мобильности роликам и улучшить их зацепляющие свойства. А поводом для такого или какого-то другого ремонта блока «шестерня-муфта» могут послужить следующие признаки:

  • стартер жужжит, но мотор не запускается;
  • якорь вращается, а маховик – нет;
  • посторонние шумы в стартере при запуске мотора.

Здесь стоит отметить, что скрип стартера может оказаться следствием поломки не только бендикса, но ещё и планетарного редуктора. А отсутствие взаимодействия шестерни с маховиком – неправильной работы направляющего рычага.

Преимущества

Редко и только в некоторых мастерских существует услуга по замене абсолютно любой модели стартера. Одна из таких кампаний – это автомастерские к их услугам несколько специализированных оптовых складов в Люберцах., Железнодорожном и в Москве.

При необходимости, встретившись с неисправностью редкого стартера легковой иномарки или спецтехники, клиент может связаться с автомастерской и заказать ремонт стартера.

гарантирует выполнение любого самого сложного ремонта.

Источник

Многие водители, в процессе эксплуатации ТП сталкиваются с тем, что стартер при запуске начинает издавать странные звуки или вращать маховик медленнее, чем обычно (при этом очень быстро разряжается аккумулятор). Это верные признаки того, что пора ремонтировать или менять стартер. В данной статье мы рассмотрим подробный процесс разборки и ремонта стартера своими руками. Для начала немного теории. Стартер – это электродвигатель постоянного тока с четырьмя полюсами и четырьмя щетками, привод которого соединен с зубчатым венцом маховика. Включается стартер электромагнитным тяговым реле. Крепится к картеру сцепления и защищен от нагретой трубы выпускной системы специальным щитком.

Данная инструкция по сути универсальна и подойдет для большинства автомобилей.

Шаг первый: извлечение стартера Для начала нужно снять теплозащитный щиток. С помощью ключа отворачиваем болт нижнего крепления щитка, снимаем шланг с воздухозаборника и отворачиваем две гайки верхнего крепления щитка. Снимаем щиток. Затем снимаем сам стартер. Для этого отвинчиваем два болта верхнего крепления стартера к картеру, затем нижний болт. Сдвигаем стартер немного вперед и отсоединяем колодку от тягового реле (для удобства перед этим можно снять шланг системы охлаждения). Отворачиваем гайку, которая крепит провода от тягового реле к аккумулятору, и вынимаем стартер движением вверх.

Шаг второй: выяснение причин поломки и их устранение

1. Проверка и замена реле Подаем на извлеченный стартер рабочее напряжение. Для этого даем +12В на вывод реле, а минус подаем на корпус, при этом омметр подсоединятся к контактным болтам. Если реле исправно, то обгонная муфта выдвинется в окно, расположенное на передней крышке, а болты замкнутся (смотреть показания омметра). Если этого не произошло, реле нужно заменить. Отворачиваем отверткой три винта и снимаем реле. Далее из корпуса реле извлекаем шток с пружиной и устанавливаем новое реле в обратной последовательности. 2. Проверка и замена щеток Снимаем со стартера крышку, отвинтив отверткой два винта. Для извлечения щеток нужно отсоединить винт, крепящий контактные провода и отжать пружину, после чего извлекаем щетку. Высота щетки должна быть не менее 12 мм – если щетки изношены, их следует заменить. 3. Проверка обмоток стартера Подсоединяем омметр к выводам обмоток (по очереди) и проверяем на замыкание между витками и на корпус. 4. Проверка коллектора и обмоток Снимаем стопорное кольцо. Снимаем шайбу с оси. Отворачиваем ключом два стяжных болта. Разъединяем корпус стартера и достаем из него трубки изоляции стяжных болтов. Проверяем внешнее состояние обмоток и коллектора. Обмотки не должны носить следов обугливания и пробоя. Незначительные следы на коллекторе допустимы, при этом его следует зачистить его пластины мелкой наждачкой, но лучше заменить на новый. 5. Проверка обмотки якоря С помощью омметра ищем короткое замыкание на обмотках якоря и если находим, то заменяем его. 6. Проверка шестерни и обгонной муфты Снимаем с оси якоря шайбу, расшплинтовываем ось рычага и выбиваем ее с помощью бородка, вынимаем якорь вместе с приводом. Снимаем рычаг привода муфты. Пробуем вращать шестерню – она должна легко вращаться в одну сторону и стопориться в другую. На ней не должно быть зазубрин и сколов. Если неисправна муфта или шестерня, менять их нужно вместе. Для этого нужно снять стопорное кольцо и извлечь муфту вместе с шестерней и заменить на новые. 7. Сборка стартера Перед сборкой стартера следует удалить из корпуса и щеткодержателя всю пыль, а все пластмассовые поверхности покрыть специальной смазкой (например, Литол). Подшипники, втулки ротора, ступицу муфты, шлицы вала якоря следует смазать моторным маслом. После этого производим сборку стартера в обратном разборке порядке.

Механические неисправности

О наличии, каких либо механических неисправностей можно говорить если стартер работает, но двигатель не запускается, так как не вращается коленвал.

Детали, подлежащие проверке:

  • рычаг обгонной муфты,
  • кольцо муфты,
  • буферная пружина,
  • венец маховика.

Одна из причин, почему стартер не вращает коленвал

При крутящемся стартере запуск двигателя может не происходить если:

  • пробуксовывает муфта;
  • вышел из строя рычаг отключения или он соскочил из оси;
  • износилось поводковое кольцо муфты или буферная пружина не справляется со своей задачей.

Когда же при запуске издается скрежет, то такие симптомы могут указывать на износ зубьев венца маховика. В таком случае стоит проверить регулировку хода шестерни и состояние буферной пружины.

Если же вы услышали нетипичный шум при работе стартера, то стоит его осмотреть с ямы и подкапотного пространства, так как возможно возникла одна из таких механических неисправностей стартера:

  • износились втулки подшипников, а также шейки на валу якоря;
  • ослабли крепящие болты стартера;
  • повредились зубья;
  • внутри стартера крепления полюса ослабло, вследствие чего якорь начал его задевать.

Подгоревшие пятаки — характерная причина по которой машину не удается завести по утрам. Так как довольно часто если пятаки подгорели, то на холодном двигателе стартер не крутит. Если его снять и проверить по отдельности втягивающее реле, то все может работать, а после установки на место продолжает щелкать и не работает. Способ устранения выглядит следующим путем:

Подгоревшие пятаки

  • распаять контакты втягивающего;
  • при помощи отвертки развальцевать и вскрыть корпус;
  • почистить пятаки;
  • на штоке широкую пластину повернуть и установить обратной стороной.

Но кроме того что проблемы со стартером могут возникнуть на этапе запуска, они также случаются и после его пуска. Такая типичная ситуация когда стартер не отключился, а продолжает крутить. И виной такой проблеме стартера может быть:

  1. Заевший рычаг привода или привод на валу якоря.
  2. Заело тяговое реле.
  3. Слиплись контакты на тяговом реле.
  4. Износилась обратная пружина выключателя зажигания или пружина муфты свободного хода.

В таком случае необходимо быстро отключить клемму стартера или клемму реле стартера и приняться к поиску причины неисправности стартера.

А если вы пока не столкнулись с вышерассмотренными поломками, но при запуске двигателя все же стартер стал вести себя необычно, то стоит присмотреться к симптомам, по которым можно определить скорый выход из строя:

Неисправность стартера крылась в щеточном узле

  • Стартер начинает крутить лишь после нескольких попыток включения ключа. Такой симптом говорит о подгорании контактов на втягивающем.
  • После пуска начал с опозданием выходит из зацепления. Появился износ на зубцах в шестерне бендикса либо венца маховика.
  • Стартер начал вращение с большим трудом, хотя аккумулятор заряжен. Такое срабатывание скорее всего указывает что износились щетки или же появилась выработка подшипника.

Подгорели контакты

Последовательно: аккумулятор, силовой провод, контактный диск втягивающего и щеточный узел электродвигателя – образуют цепь высокой нагрузки, пропускающую через себя ток силой от 150 до 300 А. При работе вся цепь ощутимо нагревается, а особенно – контактный диск. Если машина стала плохо заводиться и вам приходилось долго крутить стартер – клеммы силовых болтов оплавляются, их поверхность разрушается, перестает проводить ток.

Оплавленная клемма аккумулятора

Для проверки проводимости – нужно снять реле со стартера, взять мультиметр, зафиксировать один его щуп на один силовой болт, второй – на другой. Измерять сопротивление нужно нажав пальцем на якорь соленоида (замкнув контакт). Тоновый сигнал – будет означать, что «пятаки» проводят ток нормально, цифры – что на них образовался нагар, окисел или повреждение, мешающее проводимости.

Очень непросто подобрать аналогичный стартер для японских и американских автомобилей.

Сниженное напряжение будет влиять на мощность катушки. При этом сердечник тягового реле не сможет замкнуть контактные пластины из-за того, что не сможет сжать возвратную пружину. Результат – щелчок и тишина, или легкое жужжаниевращающегося стартера.

Стартер на Волге — штука весьма надежная, и какие-то неприятности с ним случаются не часто. Как правило, в процессе эксплуатации он вообще не требует к себе никакого внимания, но мы с вами знаем, что сломать можно все, что угодно, даже если это, как в известном случае, чистая гидравлика.

В этой статье вы найдёте:

Коротко коснемся основ.

Итак, в основе стартера — электродвигатель постоянного тока. На переднем конце его вала находится скользящая муфта и шестерня, которая в момент пуска входит в зацепление с зубьями маховика двигателя. Перемещение муфты обеспечивает втягивающее реле, расположенное на корпусе стартера. Шток реле в момент запуска перемещается и тянет за собой вилку, которая и выталкивает муфту с шестерней в положение зацепления с маховиком.

Катушка тягового реле имеет две обмотки.

  • Втягивающая. Подключается при переводе ключа в положение «старт». Она обеспечивает перемещение штока реле. После срабатывания первой обмотки шток перемещается и сдвигает контактный «пятак», замыкая им контакты, включающие двигатель стартера и вторую, удерживающую обмотку.
  • Удерживающая. Нужна для того, чтобы удерживать шток втянутым до тех пор, пока ключ находится в положении «старт».

Соответственно, все неисправности сводятся либо к проблемам со втягивающим, либо с самим электромотором, либо с муфтой.

Как правило, стартер отказывается заводить машину в самый неподходящий момент и совершенно неожиданно. То есть, вчера все было хорошо, а сегодня поворачиваем ключ в положение «старт», а он не крутит… или крутит но как-то не так, как должен, или издает посторонние звуки. В любом случае, ждать чуда не нужно, само не пройдет. Попробуем найти и устранить неисправность.

Несчастья стартера, или Что надо знать и чего нельзя делать, чтобы преждевременно его не погубить

Стартер может выйти из строя по разным причинам. Однако если взять за основу статистику обращений на предприятия, занимающиеся ремонтом этих агрегатов, то выяснится, что главными поставщиками неприятностей, которые при эксплуатации автомобиля преподносят стартеры, являются щетки, коллектор якоря, тяговое реле и механизм привода.

Щеточный узел предназначен для подвода электрического тока через коллектор к обмотке якоря стартера. Коллектор выполнен заодно с якорем и при работе вращается вместе с ним.

Щетки, к которым подводится электрический ток, под действием пружин прижаты и скользят по коллектору, когда он вращается. Такими подвижными контактами обеспечивается подача питания на обмотки якоря, пока стартер работает.

Обычно проблема любого подвижного соединения — механический износ в зоне трения, но стартер работает кратковременно: запустил двигатель, а дальше катается в машине «пассажиром». Другое дело, что крутящий момент, развиваемый стартером, должен быть значительным. Сила тока, протекающего через места контакта щеток с коллектором, может достигать нескольких сотен ампер.

Поэтому щетки и коллектор не изнашиваются механически, а выгорают. Подвижный контакт сам по себе трудно назвать надежным из-за вероятности искрения, а когда высота щеток по мере выгорания уменьшается, пружины прижимают их к коллектору хуже и хуже. Это ускоряет процесс, ибо плохой контакт способствует усилению искрения в его зоне и более интенсивной электрической эрозии. Однажды контакт нарушается вовсе, что и делает щетки деталями, которые чаще всего вызывают неисправности стартера.

Первые признаки предельного износа щеток — включение стартера не с первой, а с последующих попыток запуска либо после постукивания по корпусу. Медлить с заменой щеток нежелательно во избежание повреждений коллектора, в котором из-за сильного искрения в плохом контакте, как правило, выгорают ламели между контактными пластинами, а нередко под действием высоких температур выкрашиваются и сами пластины. Замена коллектора на якоре невозможна, придется менять якорь, а это уже совсем другие деньги по сравнению с заменой щеток.

Часто задаваемые вопросы по неисправностям стартера

  • Какие могут быть неисправности стартера?

    Неисправности могут быть электрического и механического характера. Электрические причины в основном касаются разряженного аккумулятора, проблем с проводкой, плохо закрепленных или окислившихся клемм. А вот механических, самых частых, бывает 5 таких:

    — стерлись щетки; — обгорели пятаки; — износились втулки; — обрыв обмоток якоря или статора; — муфта свободного хода пробуксовывает; — заел привод винтовой нарезки вала якоря.

  • Как узнать, что пора менять стартер?

    Стартер, в целом, поддается ремонту, но его следует менять на новый если ремонт проводился уже не раз, и у него повторно появились следующие симптомы:

    — повернув ключ, якорь стартера крутит, а коленвал не вращается; — после того как двигатель завелся, стартер продолжает работать; — во время старта слышен громкий скрежет; — при повторных попытках завестись, стартер “крехтит”, свистит и может даже хрустеть; — стартер не срабатывает или только щелкает и слышен отчетливый запах гари (сгорела обмотка).

  • Что может быть если не крутит стартер?

    В первую очередь причина может заключаться в аккумуляторе или нарушении качества контакта. Так самыми частыми причинами бывают:

    — слабый заряд; — окисление клемм акб; — ухудшился/ослабился контакт на стартере; — замыкание в обмотке стартера; — не работает втягивающее.

  • Стерлись щетки стартера – симптомы

    Понять, что щетки стерлись можно по основному признаку – стартер срабатывает не с первой попытки (слышны щелкания, а стартер не крутится, но после 5-10 попыток он таки может прокрутится). Иногда приходится даже несколько раз постучать по корпусу стартера, чтобы “разбудить” его. Но с этим нужно быть аккуратным, поскольку в статоре может стоять не обмотка возбуждения, а магниты — при таком постукивании можно отколоть полюсные магниты.

    Также когда щетки стерлись, может быть слышен небольшой стук или треск. Износ проявляется также характерным запахом гари и щелчками втягивающего реле, но стартер при этом не запускается.

  • Появились следы задевания якоря за обмотку статора (появится отчетливое пятно контакта), – втулки стартера износились и их пора менять. Если втулки не поменять вовремя, стартер начнет греться и в итоге бакелит (им обрабатывают провода обмотки) расплавится. Результат – межвитковое, затем короткое замыкание и сгорание обмотки.

  • Почему стартер то крутит то не крутит?

    Если стартер крутит через раз – причина может быть в реле (при этом слышны щелчки). Проверить этот вариант можно замкнув стартер напрямую. Начал крутить – проблема в реле или в проводке, которая подходит к нему либо в замке зажигания. Также стартер может то крутить, то нет, если стерлись щетки.

Дополнительные

Причины неисправностей

Существуют две категории причин поломки стартера автомобиля, разделенные на электрические и механические. Стоит рассмотреть отдельно каждую из групп.

Электрические причины

Подобные ситуации обусловлены неисправностями, которые возникают из-за нарушения в работе электроцепи устройства. Проще говоря, это происходит по причине нарушения доставки тока от аккумулятора автомобиля до самого стартерного узла. Одним из признаков такой неполадки считается более медленные обороты коленвала или же полное их отсутствие при попытке завести мотор. В подобной ситуации причина неисправности может заключаться в следующих ситуациях:

  1. Когда на втягивающем реле случилось короткое замыкание.
  2. В случае обрыва провода массы.
  3. Если случилось межвитковое замыкание.

В подобных ситуациях реле не сработает. Когда присутствуют электрические проблемы в стартере, маховик при попытке завести двигатель будет проворачиваться крайне медленно. Обычно причиной подобных проблем считается износ самого щитового узла. Главными неисправностями стартера электрического типа является:

  1. Износился коллекторный элемент якоря.
  2. Пришел в негодность щитовой механизм.
  3. Сломалось втягивающее реле.


Среди неисправностей детали встречаются механические повреждения

Механические причины

Второй категорией проблем с запуском стартера являются механические причины, при которых не происходит проворачивания коленвала, а само устройство работает. Если появляется подобная ситуация, то требуется проверить состояние кольца, а также рычага бендикса. Дополнительно рекомендуется оценить состояние венца маховика и целостность буферной пружины. Факторами механических нарушений считаются:

  1. Поломка буферной пружины.
  2. Износ либо дефект в пробуксовочной муфте (бендиксе).
  3. Нарушение целостности или нарушение контакта рычага отключения электричества.

В ситуации, когда при попытке запуска двигателя, устройство издает скрежет, требуется проверить зубцы венца маховика. Кроме этого нужно проверить корректность установленного хода шестерней.

Как проверить стартер если щелкает но не крутит.

Причины, при которых стартер щелкает но не крутит приэтом не прокручивается. Аналогичны тем при которых втягивающее реле срабатывает несколько раз.

  • Аккумулятор разрядился на столько, что его мощности хватает только на то что бы втянуть якорь втягивающего реле только один раз. Аккумулятор при этом полностью разряжается. Повторные втягивания якоря не происходят. Соответственно стартер провернутся, тоже не может.
  • Неисправно втягивающее реле. Оно имеет две обмотки втягивающую более мощную и удерживающую. Чаще всего выходит из строя втягивающая обмотка. Подробнее описано об этом встатье. .

Якорь втягивается только удерживающей обмоткой. Его усилия хватает только на того чтобы втянуть якорь на половину. Естественно пятак не доходит до клемм. Питание не подается на электродвигатель. Вращение стартера не происходит.

Проверить это можно следующим образом.

  1. При повороте ключа на старт. Проверить напряжение на клемме к которой подходит провод от обмотки статора. Оно должно отсутствовать.
  2. Второй способ. Перемкнуть между собой клемму на которую приходит плюсовой провод от аккумулятора и клемму от которой отходит провод на обмотки статора. Напряжение через перемычку передаётся на обмотки статора и стартер начинает вращаться.

То есть пятак внутри втягивающего реле не перемыкает клеммы.

Вторая неисправность, при которой не происходит передачи напряжения между клеммами заключается в том что. На пятаке и клеммах в местах контакта образуется нагар. Или выгорание контактов. В результате одна из клемм становится короче м пятак до неё не достаёт.  И даже если обмотки исправны из за того что нет контакта стартер не крутит.

Проверяется это также перемыканием контактов или замером напряжения.

В случае подобных неисправностей автомобиль все таки завести можно.

Если втягивающее реле исправно то можно перемкнуть три клеммы плюсовую на обмотку стартера и клемму управления втягивающем реле. Стартер начнет вращаться и двигатель заведется

При подобном способе включения стартера очень важно предварительно убедиться в том что автомобиль стоит на ручнике в нейтральной передаче. Если передача включена двигатель заведется и автомобиль поедет

В лучшем случае нанесет травму.

Если втягивающее реле неисправно. И бендикс как якорь не доходит до венца маховика. При не однократном перемыкании клемм плюсовой и обмотки статора. Бендикс войдет в зацепление с маховиком. Потому что он соединен с валом при помощи резьбового соединения. При вращении вала стартера он начнет выкручиваться вперёд. И может соединиться  с венцом маховика. С первого раза это может не получиться, но при неоднократных попытках это все таки произойдет и автомобиль заведется.

Заедание бендикса на валу стартера

Бендикс соединен с якорем втягивающего реле. Он свободно ходит по валу  по винтовой направляющей. Винтовое соединение необходимо для того чтобы. Предохранить бендикс и стартер от разрушения. В момент когда двигатель заведется. Обороты маховика становятся больше оборотов валв стартера. То есть маховик начнет врать бендикс. Благодаря тому что бендикс находится на винтовом соединении он начнет смещаться внутрь стартера и выйдет из зацепления с маховиком.

В нашем случае между бендиксом и валом может возникнуть выработка. Бендикс может клинить. И не доходить до зацепления с маховиком. Соответственно якорь тоже не будет доходить до соприкосновения пятака и клемм. Поэтому будет слышан щелчок но стартер не проворачивается. Подобное редко но случается. Убедиться в том что бендикс заклинил на валу можно только сняв стартер.

Диагностика бендикса

Как проверить регулятор давления топлива и частые причины неисправности Для этого мультиметром (тестером) последовательно сначала замеряют напряжение на клеммах аккумулятора, отключенного от бортовой сети автомобиля. Оно составляет примерно 12,7 В. При показаниях прибора менее 12 В считается, что аккумулятор сильно разряжен и не пригоден к дальнейшим проверкам.

Далее восстанавливают штатное соединение проводов и замеряют напряжение на клеммах батареи и контактах реле. По сравнению с предыдущим случаем оно меняется не более чем на 0,1 В и будет равным в обеих контрольных точках. Переводят ключ в положение запуска. Напряжение на контактах реле не должно опускаться менее 12 В. В противном случае скорее всего неисправны соединительные провода, возможно, что подгорел один или несколько контактов в цепи протекания тока.

Чтобы проверить, целы ли щётки, возьмите 12-вольтовую лампочку. Её провода подсоедините к держателю и к массе щёток. Если лампочка загорится – это признак поломки, и щётки придётся заменить.

Работа под большой нагрузкой, может привести к короткому замыканию обмоток якоря. Как определить место замыкания, кроме визуального осмотра, можно проверить якорь стартера мультиметром. Проверка заключается в измерении сопротивления между корпусом и обмотками.

Еще одним способом определения работоспособности пускового устройства силового агрегата является проверка его элементов: бендикса, щеток и обмотки. Для тестирования двух последних потребуется 12-вольтовая лампочка, контакты которой необходимо подключить к массе и держателю щеток при этом на стартер должно подаваться напряжение от источника питания автомобиля.

Бывает ситуация, когда при исправной детали мотор по-прежнему не начинает крутиться. Это можно увидеть после его снятия с автомобиля, при этом отключать деталь от сети не нужно. После замыкания соответствующих клемм движение бендикса будет отсутствовать. Эту неисправность вызывают изношенные ролики, послабление хода пружины либо отсутствие смазки. Ремонтировать бендикс нет смысла, единственное, следует взять с собой в автомагазин выработанную деталь, чтобы не ошибиться.

Также, при демонтаже щеточного узла, обязательно проводим визуальный осмотр щеток, коллектора, втулок, обмотки и якоря. Ведь при выработке втулок может осуществляться просадка тока при запуске и нестабильное срабатывание моторчика, а поврежденный или подгоревший коллектор будет попросту «съедать» щетки.

Читать далее: Почему прикуриватель не работает в машине и не фиксируется: как его снять и подключить, ремонт

Если стартер включается, а мотор не крутит, пришло время узнать, как проверить бендикс стартера. Бендикс обычно не ремонтируется, а заменяется, но причины его поломки знать необходимо. Их не много:

  • засохла или загустела смазка;
  • износились пружины;
  • на роликах появились дефекты и стёртости или произошёл диаметральный износ.

Проверка бендикса производится без сложностей. Придумайте мягкую прокладку, чтобы обернуть механизм и тем самым избавить от повреждений.

Затем поместите его в тиски, при этом муфта прибора должна иметь односторонний поворот. Если есть вращение в две стороны, причина поломки – дефект муфты. Эту деталь придётся заменить. Соблюдая точный порядок действий и инструкций, проверку стартера и замену дефектных деталей вы проведёте без труда.
